Биметаллические радиаторы теплоотдача: таблица мощности и определение количества секций на 1 м2

05.10.2021 автор alexxlab

Содержание

таблица мощности и определение количества секций на 1 м2

Даже человеку с опытом бывает трудно различить на первый взгляд алюминиевый и биметаллический радиаторы.

Это понятно, так как верх у них абсолютно одинаков, но если взять их в руки, то разница сразу почувствуется: вторые немного тяжелее первых, хотя значительно легче чугунных.

Но, различие между ними не только в весе. Вызвана она особенностью строения биметаллических батарей.

Особенность радиаторов из биметалла

Выбирая тип обогревателя, потребители ориентируются на несколько параметров, которые указывают даже неопытным новичкам, насколько устройство подходит или не подходит для имеющейся системы отопления. Среди них основными являются те, что характеризуются техническими характеристиками конструкции:

Теплоотдача биметаллических радиаторов выше, чем алюминиевых, за счет встроенного внутри стального сердечника. Хотя сталь не назовешь идеальным проводником тепла, так как ее коэффициент составляет всего 47 Вт/м*К, но обрамление из алюминия, который разогревается практически мгновенно и имеет показатель теплоотдачи 200-236 Вт/м*К, создало из них отличных «партнеров».
Долговечность конструкции считается одной из самых длительных, и составляет 20-25 лет, о которых заявляют производители. На самом деле, подобные радиаторы способны работать без перебоев до 50 лет и более. Это связано с тем, что алюминиевый кожух не соприкасается с теплоносителем, а значит, не подвергается коррозии, чем обычно «страдают» батареи, полностью изготовленные из этого металла.
Мощность одной секции биметаллического радиатора определяет, сколько потребителю необходимо элементов для каждого отдельного помещения с учетом всех возможных теплопотерь в нем. Даже если произвести самые элементарные расчеты по площади комнаты, установить радиатор, а тепла не будет хватать, то нарастить еще одну – две секции можно в любой момент. То же самое, если в помещении переизбыток тепла, их можно демонтировать.
Противостояние мощным гидроударам, которыми «страдает» централизованная система обогрева, это один из самых важных параметров, позволяющий применять батареи из биметалла в многоквартирных домах.

Примечательно, но строение радиаторов этого типа устраняет еще один крупный недостаток других видов обогревателей: им не страшен состав и качество теплоносителя. Если для алюминия, например, требуется чистая вода с определенным уровнем Ph, которую невозможно обеспечить в общегородской системе обогрева, то стальные коллекторы внутри биметаллических батарей готовы «сотрудничать» с любым типом теплоносителей.

Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Размер и объем одной секции

Мощность биметаллического радиатора напрямую связана с его размером и емкостью. Потребителям хорошо известно, что, чем меньше носителя в батарее, тем он экономнее и эффективнее работает. Это связано с тем, что малое количество той же воды нагревается значительно быстрее, чем, когда ее много, а значит и электроэнергии будет затрачено меньше.

В зависимости от межосевого расстояния, объем радиаторов колеблется:

При 200 мм – 0.1-0.16 л.
Межосевое расстояние 350 мм содержит от 0.17 до 0.2 л.
При параметре 500 мм – 0.2-0.3 л.

Зная, например, емкость и мощность секции биметаллического радиатора 500 мм, можно рассчитать, сколько теплоносителя потребуется для конкретного помещения. Если конструкция состоит из 10 секций, то в них поместится от 2 до 3 литров воды.

В магазинах устройства представлены готовыми моделями биметаллических радиаторов, состоящие из 8, 10, 12 или 14 секций, но потребители, чаще всего, предпочитают покупать каждый элемент по отдельности.

Расчет количества секций по размеру и площади

Чтобы в квартире или доме было по-настоящему тепло, следует заранее рассчитать количество секций биметаллического радиатора на 1 м2. Самый простой и приблизительный способ, как это сделать, произвести вычисления по площади комнаты. Формула выглядит следующим образом:

N = S/P х 100

N – это нужное количество секции;

S – площадь помещения;

P – кВт в секции биметаллического радиатора.

Например, для комнатки площадью 3х4 м2 потребуется:

3х4 м2х100/200Вт = 6 (12 м2х100/200Вт).

Таким образом, для такой маленькой комнатки потребуется 6 секций, но следует учитывать, что подобное вычисление приблизительное. Если у нее одна или две наружные стены или в ней есть балкон или окно, все это снизит показатели мощности радиатора, так как часть тепла попросту будет ими «съедаться».

Чтобы получить более точные данные, потребуется учесть высоту потолков, расположение окон, способ подключения радиатора, наличие внешних стен и качество их утепления.

Таким образом, теплоотдача биметаллических радиаторов отопления напрямую зависит от нескольких параметров, которые, сведя воедино, дадут полную картину того, сколько секций требуется для помещения определенной площади.

Как показывает практика использования биметаллических радиаторов в квартирах с централизованным обогревом, правильно рассчитанная мощность и установка необходимого количества секций позволяет не только качественно обогреть комнату, но и значительно экономить на оплате коммунальных услуг.

Когда предстоит замена старых чугунных батарей на конструкции из биметалла, профессионалы рекомендуют использовать то же количество секций, что было в старой системе. Это вызвано тем, то для каждого конкретного помещения когда-то уже производились расчеты количества секций по их мощности с учетом теплопотерь.

Так как биметалл превышает мощностью чугун, то такое же количество элементов создаст нужный микроклимат в помещении без повышения электро затрат. Такой подход экономит время на произведение расчетов, так что потребителю остается только определиться с размером устройства и местом, где оно будет монтироваться.

Теплоотдача биметаллических радиаторов отопления таблица

Теплоотдача биметаллических радиаторов: устройство приборов, способы и место подключения

Оба радиатора, как алюминиевый, так и биметаллический имеют внешнее сходство. Распознать отличие можно лишь, подержав их в руках, второй весит на порядок больше, что объясняется его устройством — внутри отопительного прибора расположены стальные трубки, благодаря которым радиатор разрешено использовать в сети центрального отопления. Об этом, а также о теплоотдаче устройства и поговорим ниже.

Биметаллические радиаторы обладают высокой теплоотдачей каждой секции

Устройство

Почему потребовались такие конструктивные дополнения в алюминиевый радиатор? Ведь теплоотдача этого металла гораздо больше стали, соответственно, в квартире с алюминиевыми отопительными приборами будет заметно теплее.

Наглядно видно, что теплопередача алюминия больше железа в 2 раза

Но дело в том, что алюминий имеет «уязвимые места», и прежде всего, связано с качеством теплоносителя, использующегося для городских теплосетей. Используемый теплоноситель несет с собой всевозможные примеси, в том числе щелочи и кислоты, которые разрушают алюминий.

Второй важный момент – неспособность противостоять гидравлическому давлению, что не редкость для домов, подключенных к системе центрального отопления.

В пользу биметаллических отопительных приборов говорят следующие факты:

В биметаллических конструкциях теплоноситель циркулирует по стальным трубкам, не контактируя с алюминием.

Биметаллический радиатор способен выдержать давление от 30 до 40 бар, что полностью исключает возможность разрушения от гидроудара.

Производители данных отопительных приборов гарантируют их длительную работу. В среднем срок службы устанавливается на уровне 20 лет.

Радиатор состоит из стальной втулки и алюминиевого корпуса

Таким образом, в биметаллических радиаторах сохранены все положительные качества алюминиевых приборов.

высокой теплоотдачей;
привлекательным внешним видом;
хорошей компактностью.

С учетом их конструктивных особенностей, можно с уверенностью утверждать, что они станут идеальным выбором при монтаже своими руками отопительной системы в городских квартирах .

Сравнительная таблица теплоотдачи биметаллических радиаторов отопления демонстрирует разницу между моделями разных производителей

Теплоотдача и способ подключения

Правильно подобранное количество секций радиатора для определенной комнаты – это только половина работы. Оставшаяся часть – найти оптимальный способ подключения отопительного прибора, чтобы он в полной мере смог показать свои качества. Итак, придется выбирать из таких вариантов:

Самый оптимальный вариант подсоединения не только биметаллического радиатора, но и любого другого. Именно этот показатель теплоотдачи вы можете видеть в паспорте устройства.

В данном случае теплоноситель попадает в радиатор сверху, полностью проходит по всем его секциям и уходит с этой же стороны снизу.

Неплохой вариант и полностью себя оправдывает только для батарей с большим количеством секций, а именно — > 12 штук. Нагретая вода поступает в устройство с одной стороны сверху, проходит по каналам и выходит через нижний радиаторный выход с другой стороны.

В данном случае вы сможете максимально снизить возможные теплопотери и добиться необходимого результата.

Используется в том случае, когда по проекту трубопровод отопительной системы скрыт в полу. Инструкция подключения следующая: вход – с одной стороны в нижнее отверстие устройства, выход – из нижнего отверстия с другой стороны.

Как показывает опыт, в этом случае придется добавить секцию, так как потери тепла составят в пределах 10%.

Данное подключение представляет собой последовательное соединение радиаторов отопления. Теплопотери могут при этом достичь 40%, поэтому использовать в системах автономного отопления не рекомендуем, иначе цена тепла будет неподъемной.

Теплоотдача одной секции биметаллического радиатора при двухтрубном прямом одностороннем подключении самая максимальная

Можно сделать вывод, что:

если вы хотите добиться максимальной теплоотдачи от отопительных приборов со стандартным количеством секций 7-10. необходимо ориентироваться на прямое одностороннее их подключение к центральному отоплению;
в том случае, когда площадь помещения достаточно большая и требуется производить монтаж радиаторов с количеством секций превышающим 12. подойдет диагональное включение прибора в двухтрубной системе (подача + обратка).

На фото – диагональный способ подключения радиатора из 12 секций

Правильное место монтажа

Еще один немаловажный вопрос, о котором нередко мы забываем, считая, что о не такой существенный. Классический вариант – под окном, но почему?

Это связано с доступом холодного воздуха в помещение:

через окно его поступает гораздо больше, чем через наружные стены;
он сразу опускается вниз и начинает стелиться по полу, вызывая дискомфорт и желание подняться выше.

Поэтому нужно поставить тепловой барьер, который позволит разбавить или даже полностью свести на нет холодный поток.

Совет: используйте радиатор шириной, составляющей 70-90% от оконного проема, тогда воздух, поступающий с улицы сразу же начнет прогреваться.

Есть также определенные правила установки, которые необходимо соблюдать, чтобы создать хорошую конвекцию и улучшить тем самым теплоотдачу:

оставляйте между отопительным прибором и полом просвет, равный 60 мм и более;
от подоконника расстояние до верхней части радиатора должно быть почти столько же – 50-60 мм и более;
от стены следует отступить на 25 мм и более.

Теплоотдача 1 секции биметаллических радиаторов зависит напрямую от правильного размещения отопительного прибора

в угловой комнате с дополнительной наружной стеной для снижения тепловых потерь установите на холодной стене еще один прибор. Его основной задачей будет компенсация мощности, причем высота монтажа при этом роли не играет, примите за образец уровень батарей, установленных под оконными проемами;
прежде чем монтировать радиаторы, произведите расчет количества секций, чтобы тепловой мощности было достаточно, учитывая потери через стены и окна.

Совет: для увеличения теплоотдачи установите за прибором фольгированный экран из пенофола, металлической стороной вовнутрь помещения.

Нормальная теплоотдача отопительных приборов позволяет не только получать необходимое тепло в комнату, но и даже реально экономить. Биметаллические радиаторы – мощные приборы, способные при правильном подключении и установке быстро и качественно нагревать жилые и коммерческие помещения. Видео в этой статье даст возможность найти дополнительную информацию по вышеуказанной теме.

Таблицы теплоотдачи радиаторов отопления разных материалов

Главная задача радиаторов отопления — эффективный и качественный обогрев комнаты, в которой он установлен.

Это зависит от такой характеристики как теплоотдача. Этот показатель измеряется в Вт и указывает на то, сколько тепловой энергии выделяется радиатором в течение определенного периода времени.

Он является

уникальным для каждого радиатора и зависит от его размера, материала, из которого он изготовлен и от теплоносителя.

На теплоотдачу может влиять также способ его подключения и особенности размещения. Это можно понять на простом примере — радиатор, встроенный в нишу, будет отапливать помещение медленнее, чем установленный обычным образом.

Расчет теплоотдачи радиатора

Теплоотдача радиатора рассчитывается по формуле:

где: k — коэффициент теплопередачи радиатора, Вт/м*К;

А — площадь поверхности радиатора, м²;

ΔT — температурный напор — разность между температурой радиатора и отапливаемого помещения, °С.

В данном случае, значение разницы температур будет одинаковым при вычислении ее в градусах и Кельвина и Цельсия .

Таблица. 1 Коэффициент теплоотдачи радиаторов по материалу

Тип радиатора по материалу

Коэффициент теплоотдачи (Вт/м*К)

Итак, биметаллические обогреватели по сравнению с другими являются самыми эффективными. Все дело в их конструктивных особенностях. они представляют собой алюминиевый корпус с прочным каркасом из стальных трубок внутри него. Такой радиатор подойдет как для квартиры в многоэтажном доме, так и в коттедже.

Алюминиевые радиаторы уступают биметаллическим в плане эффективности теплопередачи, но они имеют меньший вес и стоят дешевле. Помимо этого алюминиевый сплав может быть подвержен негативному воздействию некачественного теплоносителя.

Чугунные радиаторы существенно отличаются от всех остальных. Обладая значительным весом, они являются наименее эффективными. Их главные преимущества — долговечность и высокая тепловая инерция. Они дольше держат тепло и продолжают обогревать помещение даже спустя какое-то время после отключения котла.

No related posts.

Добавить комментарий

Отменить ответ

Сравнение радиаторов отопления по теплоотдаче

Реальная теплоотдача радиаторов отопления различных видов продолжает служить предметом споров, что не утихают на различных интернет-площадках и форумах. Споры ведутся в контексте, какие из них лучшие по этому показателю, что в итоге оказывает влияние на выбор тех или иных приборов отопления пользователями. Поэтому есть смысл провести сравнение тепловой мощности радиаторов разных типов, оценив их реальную теплоотдачу. О чем и говорится в материале, представленном вашему вниманию.

Как правильно рассчитать реальную теплоотдачу батарей

Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

Определить, какая должна быть температура в доме и воды в системе.
Подставить эти значения в формулу и рассчитать свою реальную Δt.
Найти в таблице соответствующий ей коэффициент.
Умножить на него паспортную величину теплоотдачи радиатора.
Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

Сравнение по тепловой мощности

Если вы внимательно изучили предыдущий раздел, то должны понимать, что на теплоотдачу очень влияют температуры воздуха и теплоносителя, а эти характеристики мало зависят от самого радиатора. Но есть и третий фактор — площадь поверхности теплообмена, а тут конструкция и форма изделия играет большую роль. Поэтому идеально сравнить стальной панельный обогреватель с чугунным затруднительно, их поверхности слишком разные.

Четвертый фактор, влияющий на теплоотдачу, — это материал, из коего изготовлен отопительный прибор. Сравните сами: 5 секций алюминиевого радиатора GLOBAL VOX высотой 600 мм отдаст 635 Вт при DT = 50 °С. Чугунная ретро батарея DIANA (GURATEC) такой же высоты и таким же числом секций сможет выдать только 530 Вт при тех же условиях (Δt = 50 °С). Эти данные опубликованы на официальных сайтах производителей.

Примечание. Характеристики алюминиевых и биметаллических продуктов с точки зрения тепловой мощности практически идентичны, сравнивать их нет смысла.

Можно попытаться провести сравнение алюминия со стальным панельным радиатором, взяв ближайший типоразмер, подходящий по габаритам. Упомянутые 5 алюминиевых секций GLOBAL высотой 600 мм имеют общую длину около 400 мм, что соответствует стальной панели KERMI 600х400. Выходит, что даже трехрядный стальной прибор (тип 30) выдаст лишь 572 Вт при Δt = 50 °С. Но надо учитывать, что глубина радиатора GLOBAL VOX составляет всего 95 мм, а панели KERMI – почти 160 мм. То есть, высокая теплоотдача алюминия дает о себе знать, что отражается на габаритах.

В условиях индивидуальной системы отопления частного дома батареи одинаковой мощности, но из различных металлов, работать будут по-разному. Поэтому и сравнение довольно предсказуемо:

Биметаллические и алюминиевые изделия быстро прогреваются и остывают. Отдавая больше теплоты за промежуток времени, они возвращают более холодную воду в систему.
Стальные панельные радиаторы занимают среднюю позицию, так как передают тепло не настолько интенсивно. Зато они дешевле и проще в монтаже.
Самые инертные и дорогие – это обогреватели из чугуна, им присущ долгий разогрев и остывание, из-за чего появляется небольшое запаздывание при автоматическом регулировании расхода теплоносителя термостатическими головками.

Из всего вышесказанного напрашивается простой вывод. Не суть важно, из какого материала изготовлен радиатор, главное, чтобы он был верно подобран по мощности и подходил пользователю во всех отношениях. А вообще, для сравнения не помешает ознакомиться со всеми нюансами работы того или иного прибора, а также где какой можно устанавливать.

Сравнение по другим характеристикам

Об одной особенности работы батарей – инертности – уже было упомянуто выше. Но для того чтобы сравнение радиаторов отопления было корректным, его надо производить не только по теплоотдаче, но и по другим важным параметрам:

рабочему и максимальному давлению;
количеству вмещаемой воды;
массе.

Ограничение по величине рабочего давления определяет, можно ли устанавливать отопительный прибор в многоэтажных зданиях, где высота столба воды может достичь сотни метров. Кстати сказать, это ограничение не касается частных домов, где давление в сети не бывает высоким по определению. Сравнение по вместительности радиаторов может дать представление об общем количестве воды в системе, которое придется нагревать. Ну а масса изделия важна при определении места и способа его крепления.

В качестве примера ниже показана сравнительная таблица характеристик различных радиаторов отопления одинакового размера:

Примечание. В таблице за 1 единицу принят отопительный прибор из 5 секций, кроме стального, представляющего собой единую панель.

Заключение

Если провести сравнение более широкого круга производителей, то все равно выяснится, что по теплоотдаче и другим характеристикам первое место прочно удерживают алюминиевые радиаторы. Биметаллические обойдутся дороже, что не всегда оправдано, так как они лучше только по рабочему давлению. Стальные батареи – это скорее бюджетный вариант, а вот чугунные, наоборот, — для ценителей. Если не принимать во внимание советские чугунные «гармошки» МС140, то ретро радиаторы – самые дорогие из всех существующих.

Сравнение теплоотдачи радиаторов разного типа

Тепловые характеристики радиаторов Ogint с межосевым расстоянием 500 мм:

Теплоотдача радиаторов отопления является одним из основных параметров, которые необходимо учитывать при выборе отопительных приборов. Этот показатель напрямую определяет эффективность обогрева помещений. При выборе радиаторов обязательно необходимо учитывать, какая теплоотдача у предлагаемых приборов.

В таблице выше приведены характеристики теплоотдачи одной секции для радиаторов Ogint, которые по данному параметру являются одними из лучших на современном отечественном рынке. Эти данные позволяют выполнить сравнение теплоотдачи для разных типов радиаторов.

Показатель теплоотдачи, или мощности, радиаторов характеризует то, какое количество тепла прибор отдает в окружающую среду в единицу времени. При выборе отопительных приборов проводится расчет по формуле теплоотдачи радиаторов с целью определения мощности батареи. Полученное значение соотносят с тепловыми потерями помещения.

Оптимальной считается мощность, которая перекрывает тепловые потери на 110-120%. Это лучшая теплоотдача, при которой в помещениях поддерживается комфортная температура. Недостаточная мощность не позволит батарее качественно обогревать помещение. Повышенная теплоотдача приводит к перегреву. Для автономных систем отопления слишком высокая мощность батарей означает еще и повышенные затраты на отопление.

Чтобы повысить теплоотдачу, можно добавить к радиатору дополнительные секции или изменить схему подключения. Для автономных систем отопления также может быть доступно увеличение температуры теплоносителя. При использовании любого из этих способов должен предварительно выполняться пересчет теплоотдачи радиаторов.

На теплоотдачу радиаторов отопления влияют следующие параметры:

температура теплоносителя в системе. Чем выше температура, тем больше тепла отдают батареи;
материал радиатора. Разные металлы имеют разные коэффициенты теплоотдачи и теплопроводности;
полезная площадь теплообмена. Определяется конструкцией радиатора. Например, поверхность теплообмена радиаторов с межосевым расстоянием 500 мм больше в сравнении с приборами с межосевым расстоянием 380 мм. Также значительно увеличивает полезную площадь оребрение.

Таким образом, при выборе приборов для системы отопления необходимо учитывать их материал и конструктивные особенности, характерные для определенного типа радиаторов.

Стальные панельные радиаторы

Теплоотдача стальных радиаторов является самой низкой из наиболее распространенных сегодня видов отопительных приборов. Это объясняется достаточно слабой теплопроводностью конструкционной стали, из которой они изготавливаются. Кроме того, панельные радиаторы имеют довольно скромную поверхность теплообмена, которая фактически ограничена площадью самой панели. Поэтому с целью достижения необходимой тепловой мощности для качественного обогрева зачастую приходится применять отопительный прибор с увеличенными габаритами.

Чугунные радиаторы

Теплоотдача чугунных радиаторов несколько выше по сравнению с панелями из стали. Чугун тоже имеет небольшую теплопроводность и достаточно слабо отдает тепло воздуху. Кроме того, батареи имеют толстые стенки, что также затрудняет передачу тепла.

В процессе эксплуатации в системе централизованного отопления внутренняя поверхность чугунного радиатора может быстро покрываться накипью, в результате чего тепловая мощность может существенно снижаться. Теплоотдача батарей старого типа (традиционная «гармошка»), в зависимости от качества изготовления, может составлять 60-80 Вт.

Современные чугунные батареи (и Ogint в частности) имеют более впечатляющие характеристики. За счет применения эффективного оребрения и сплава повышенного качества достигается сравнительно большая теплоотдача, которая может достигать 160 Вт.

Алюминиевые радиаторы

Теплоотдача алюминиевых радиаторов является наиболее высокой среди современных приборов для систем водяного отопления. Это позволяет им обеспечивать наиболее эффективный обогрев и снижать затраты на отопление при использовании в автономных системах. В сочетании с отличными эстетическими качествами, функциональностью, небольшим весом и другими преимуществами это обеспечивает приборам данного типа высокую популярность.

Максимальная теплоотдача достигается за счет высокой теплопроводности алюминия. Кроме того, радиаторы имеют значительную площадь оребрения и передовую конструкцию, которая обеспечивает максимально эффективную передачу тепла конвекционным и лучевым способом. Так, теплоотдача секции алюминиевого радиатора Ogint составляет в среднем около 190 Вт.

Биметаллические радиаторы

Биметалл — это также радиаторы с высокой теплоотдачей. По этому показателю они лишь немного уступают алюминиевым приборам. Это связано с тем, что стальной сердечник, по которому циркулирует теплоноситель, имеет относительно небольшую теплопроводность. Однако алюминиевый кожух нагревается от стали довольно быстро и обеспечивает интенсивную передачу тепла воздуху. В результате достигается большая теплоотдача.

Конструктивно биметаллические радиаторы практически не отличаются от алюминиевых. Поэтому они имеют дизайн, который максимально способствует эффективной передаче тепла. В среднем теплоотдача биметаллических радиаторов Ogint составляет 175-185 Вт, лишь немного уступая по данному показателю алюминиевым.

Обзор современных биметаллических радиаторов

Биметаллический радиатор идеален для всех систем отопления — как для центральной, так и для автономной. Что значит биметалл? Корпус радиатора сделан из алюминия, благодаря чему он обладает высокой теплоотдачей, а внутренние коллекторы (места, где радиатор соприкасается с теплоносителем) выполнены из стали. Стальной коллектор позволяет без опаски устанавливать данный радиатор в центральную систему отопления. Биметаллический радиатор не боится некачественного теплоносителя и выдерживает высокое давление, 25-50 атмосфер, в зависимости от производителя. Этот вид радиатора долговечнее стального и алюминиевого.

Преимущества биметаллических радиаторов:

высокая теплоотдача (от 170 до 190 Вт при межосевом расстоянии 500 мм) позволит вам извлечь максимум пользы даже при низкой температуре теплоносителя
высокое рабочее давление позволяет использовать радиаторы в домах и с автономным, и с центральным отоплением
элегантный дизайн
устойчивость к химическому составу теплоносителя
маленький объем теплоносителя

Принцип действия

В основу работы биметаллических радиаторов заложен конвекционный способ. С помощью алюминия обеспечивается поток теплого воздуха. Сердцевина оборудования выполнена из стали. С ее помощью нагревается корпус и подается горячая вода. За счет особенностей конструкции устройства воздух движется не параллельными слоями, а с завихрениями. Это позволяет ему гораздо лучше прогреваться даже при невысокой температуре радиатора. Алюминиевые пластины ребер радиатора изготовлены с определенным шагом, позволяющим создать своеобразную систему воздуховодов, обеспечивающую максимальную вертикальную тягу. При этом снизу радиатора втягивается холодный воздух, а наверх он выходит нагретым. За счет использования материалов разной проводимости и распределения температур по плоскостям нагрева воздуха удается избегать образования положительной ионизации, неблагоприятно сказывающейся на самочувствии людей.

Биметаллические радиаторы специально были разработаны для высотных домов и рассчитаны на подачу воды под высоким давлением. Это достигается благодаря наличию стальной сердцевины. Она не проявляет чувствительности к загрязняющим веществам и к общей системе слива. Еще одно преимущество биметаллических радиаторов состоит в том, что в них содержится очень мало воды. За счет этого они разогреваются быстро и реагируют на термозапорный клапан с минимальным запаздыванием. Использование биметаллических радиаторов позволяет в десятки раз уменьшить количество воды в системе. Такие объемы нагревать и гонять гораздо легче, чем то количество, в котором нуждаются чугунные радиаторы.

Есть некоторые особенности и в конструкции. Биметаллические радиаторы имеют секционную сборку. Это позволяет легко вписываться в интерьер любого помещения с дизайнерской задумкой.

По завершению процесса монтажа радиатора следует провести их наладочное пробное включение. Краны следует открывать максимально плавно. Если кран открывать резко, то внутреннее проточное сечение труб будет забиваться при наличии старых труб в системе. В новой системе резкое открытие сантехнических кранов приведет к возникновению гидравлического удара.

Внимание! Биметаллические радиаторы более тяжелые, чем стальные и алюминиевые, поэтому требуют большего количества крепления при монтаже.

Требования к эксплуатации биметаллических радиаторов:

Установка перед радиатором декоративных панелей и дополнительных ограждений или завешивание его шторами не рекомендуется, т.к. в этом случае, как правило, имеет место ухудшение тепловых и гигиенических характеристик радиатора и искажение работы термостата.

После окончания отделочных работ необходимо тщательно очистить радиатор от строительного мусора и прочих загрязнений, т.к. они снижают тепловой поток радиатора.

В процессе эксплуатации следует производить очистку радиатора в начале отопительного сезона и 1-2 раза в течение отопительного периода. При очистке биметаллических радиаторов нельзя использовать абразивные материалы.
Категорически запрещается дополнительная окраска радиатора «металлическими» красками (например, «серебрянкой»), т.к. при этом тепловой поток радиатора снижается на 8-12%.
Не рекомендуется допускать полного перекрытия подвода теплоносителя к радиатору из системы отопления.
Как и для всех радиаторов, в которых теплоноситель соприкасается со сталью, для «биметалла» вредно повышенное содержание кислорода в теплоносителе, который способствует развитию коррозии стали. Поэтому здесь необходима установка на радиатор автоматического или ручного (кран Маевского) воздухоотводчика.

Несмотря на относительно высокую стоимость биметаллические радиаторы становятся всё более популярными, ведь по сравнению с другими радиаторами они обладают неоспоримыми преимуществами: высокой теплоотдачей, надежностью и элегантным дизайном.

Какие биметаллические радиаторы отопления лучше?

Содержание

Об особенностях биметаллических радиаторов
Конструктивное исполнение – основные разновидности
Важные характеристики
Популярные производители
На чем остановить свой выбор?

1. Об особенностях биметаллических радиаторов

В вопросе радиаторного отопления все чаще предпочтение отдается биметаллическим приборам. Их устанавливают в частных и многоквартирных домах, в том числе в высотных. Несмотря на то что на европейском рынке изделия представлены уже несколько десятков лет, в России они только набирают популярность. И неспроста. Ведь часто перед покупателем стоит выбор между алюминиевыми и стальными приборами. Биметаллические радиаторы изготовлены из двух этих металлов и обладают преимуществами тех и других. Сердцевина – расположенные вертикально и горизонтально трубки из стали, по которым проходит теплоноситель. Оболочка выполнена из алюминия. Такое конструктивное решение делает прибор практически идеальным. В доказательство приведем список преимуществ биметаллических радиаторов.

Устойчивость к высокому давлению воды дает возможность использовать приборы в многоквартирных домах. Рабочее давление может достигать 20 атм, а во время испытаний приборы подвергаются давлению до 30 – 40 атм.
Высокая теплоотдача обеспечивает эффективный обогрев. К примеру, от одной секции можно получить до 170 Вт тепловой мощности.
Возможность выдерживать высокие температуры делает приборы пригодными для систем, где теплоноситель нагревается до температуры свыше 100 °С.
Неподверженность коррозии не только продлевает срок службы радиаторов, но и допускает использование их с теплоносителем, имеющим инородные включения, что характерно для центральной отопительной системы.
Установка терморегулятора на радиатор позволяет контролировать температуру в помещении, делая ее комфортной.
Современный дизайн и многообразие размеров дают возможность выбрать оптимальный вариант для жилой комнаты, кабинета, офиса.
Долгий срок службы делает биметаллические радиаторы очень выгодным приобретением, ведь они могут безотказно прослужить до 25 – 30 лет.

Есть ли у таких приборов минусы? Да. Во-первых, это высокая цена, хотя и вполне оправданная надежностью и долговечностью приборов. Во-вторых, требование к теплоносителю – нежелательно наличие кислорода в нем. В-третьих, из-за конструктивных особенностей небольшая проходимость стальных труб может стать причиной накапливания отложений. Однако эти недостатки меркнут на фоне достоинств и к тому же не столь значительны, как минусы изделий из других материалов.

С особенностями мы разобрались. Теперь нужно выяснить, какие биметаллические радиаторы отопления лучше. Они различаются по конструкции, технологии изготовления, рабочим параметрам и, конечно, цене. Разобравшись в этих аспектах, вы сможете безошибочно подобрать подходящий вариант.

2. Конструктивное исполнение – основные разновидности

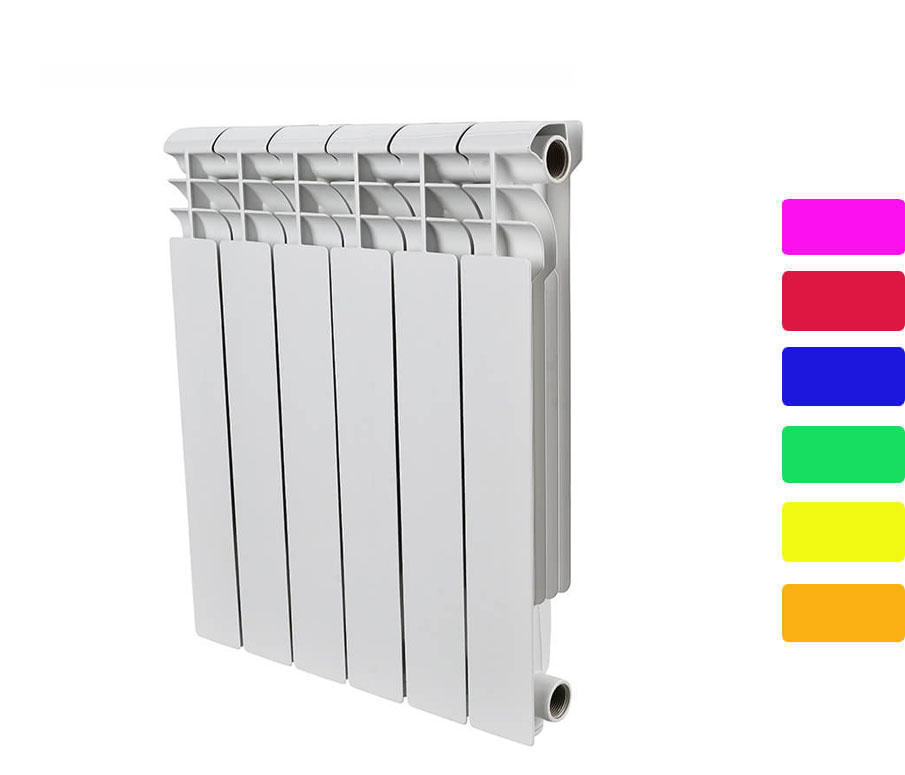

Секционные радиаторы (на рисунке слева) состоят из отдельно выполненных секций, которые соединены ниппелями. Для герметизации стыков используются прокладки. При необходимости секцию можно убрать или заменить, что очень выгодно с точки зрения ремонтопригодности. Однако места соединений являются потенциально опасными для образования протечек. Давление не должно превышать 20 – 30 атм. При правильной эксплуатации срок службы секционных радиаторов может достигать 25 лет.

Монолитные радиаторы (на рисунке справа) изготавливаются иным способом. Элементы стального сердечника соединяются посредством сварки, что обеспечивает высокую надежность. Конструкция получается неразборная, зато способна выдерживать давление до 100 атм. Срок службы приборов может достигать 50 лет. Однако стоимость их высока.

Делая выбор между секционными и монолитными моделями, стоит задуматься не только о том, какие биметаллические радиаторы отопления лучше. Каждый из них отлично справляется со своей задачей в определенных условиях эксплуатации. Гораздо важнее исходить из того, где они будут устанавливаться и какой показатель давления в системе. Если это частный дом, коттедж или пятиэтажка с индивидуальным котлом, практичным приобретением будут секционные приборы. Для высотных домов лучшим, хоть и более дорогим, вариантом являются монолитные радиаторы. Установив их, вы можете быть уверены, что в течение долгих лет они будут исправно работать несмотря на превышение давления в системе и прочие негативные факторы.

Внимание! Важно различать биметаллические радиаторы и так называемые полу-биметаллические. У последних сердечник выполняется из стали не полностью – она используется только для усиления вертикальных трубок. Следовательно, при эксплуатации происходит контакт алюминия с водой, что вызывает риск коррозии при наличии примесей в воде. Однако теплоотдача моделей такая же, как у биметаллических, а стоимость ниже. Можно покупать их в частные дома и коттеджи, где пользователь следит за качеством теплоносителя.

3. Важные характеристики

Условия эксплуатации диктуют требования к эксплуатационным характеристикам приборов. Одно дело – радиатор для квартиры в доме со старой, изношенной системой отопления. Другое дело – модель для нового коттеджа с автономной отопительной системой и необходимостью отапливать большое помещение. В каждой ситуации есть свои нюансы, и только знание технических характеристик поможет избежать ошибок.

Тепловая мощность

На этот показатель следует обратить внимание в первую очередь, так как от него зависит площадь помещения, которую способен отапливать прибор. Принято считать, что на 10 кв. м приходится 1 кВт тепловой мощности. Данная закономерность берется за основу, если в помещении хорошая теплоизоляция, а высота потолков не превышает 3 м. Так, для комнаты площадью в 15 кв. м подойдет радиатор с показателем в 1,5 кВт. Если же площадь помещения больше, например 20 кв. м, есть два варианта. Можно купить один прибор мощностью в 2 кВт или два по 1 кВт. Второй вариант практичнее. Дело в том, что с увеличением мощности увеличивается и количество секций: у модели на 2 кВт их может быть более 10. Как показала практика, такие радиаторы прогреваются хуже, чем два по 5 секций. В каких еще случаях лучше приобрести два прибора вместо одного мощного? Например, если комната угловая или имеет вытянутую форму. Два источника тепла сделают процесс обогрева более эффективным.

Давление

Следует отталкиваться от значения давления теплоносителя в отопительной сети, куда будут встраиваться биметаллические радиаторы, и сопоставлять его с характеристикой прибора. Для частных домов и коттеджей, где давление контролируется и является стабильным, можно выбрать модель с показателем в 10 атм. Для многоквартирных домов лучше покупать прибор с более высоким значением – до 20 – 35 атм. Отметим, что многие производители указывают давление в барах, что в принципе соответствует значениям в атмосферах. Также в характеристиках встречаются значения в мегапаскалях. Если вы увидите, что давление равно 1 мПа, знайте, что оно соответствует 10 атм.

Тип подключения

Каждая система отопления проектируется индивидуально с учетом особенностей здания и отдельных его помещений. Если вы хотите купить биметаллические радиаторы для уже готовой системы, подбирайте конструкцию под тип подключения. Если монтаж труб только предстоит, вы можете выбрать любые варианты. Существует три типа подключения: боковое, нижнее и диагональное (представлены на рисунке ниже).

Отдельно стоит сказать о боковом двухтрубном подключении. Его осуществляют в индивидуальных системах отопления. Нагретый теплоноситель по одной трубе идет в радиатор. Остывшая жидкость по другой трубе выходит обратно к котлу, а не в следующий в системе прибор. Это обеспечивает наиболее эффективное отопление: на входе у каждого радиатора температура одинаковая – весь дом будет прогреваться равномерно.

Межосевое расстояние

Параметр характеризует расстояние от входного до выходного коллектора радиатора. Если вы встраиваете прибор в готовую систему отопления, исходите из расстояния между подающей и выходной трубой. Стандартные значения составляют 35 и 50 см. Модели с таким межосевым расстоянием можно без труда подобрать в ассортименте любого производителя. Однако в некоторых случаях требуются приборы с расстоянием между трубами в 20 – 30 см, например, если в помещении низкие подоконники. Если трубы будут монтироваться уже после покупки радиаторов, можно выбрать подходящий вариант по габаритам, отталкиваясь от места установки.

4. Популярные производители

Какие бренды наиболее востребованы? Кому можно доверять? Каков срок службы изделий и гарантия на них? Какие технологии применяются для производства приборов? Расскажем подробнее.

Rifar – отечественный производитель, который изготавливает продукцию в России. Особое внимание уделяется внедрению собственных инновационных решений в конструкцию радиаторов, что выделяет их на фоне конкурентов. Например, в серии Monolit представлены приборы с монолитной конструкцией, которая не подвержена образованию протечек и испытывалась под давлением в 150 атм. Каналы выполнены из стали повышенной коррозийной стойкости, что обеспечивает долгий срок службы – до 25 лет. В качестве теплоносителя может использоваться антифриз. В серии Base представлены секционные биметаллические радиаторы. Их особенностью является особое покрытие внутренних стенок труб RIFAR-ZIN, которое обеспечивает улучшенную защиту от коррозии. В серии представлены модели с возможностью подключения терморегулятора. Все изделия проходят строгий контроль качества, имеют сертификаты санитарно-технического и отопительного оборудования САНРОС. Гарантия на продукцию Rifar составляет 10 лет.
SIRA – один из самых популярных производителей биметаллических радиаторов. Разрабатываются и выпускаются изделия в Италии. Секционные модели входят в сегмент премиум-класса. Их отличает элегантный дизайн и безупречно гладкая поверхность, которая достигается за счет окрашивания в 8 этапов. Сглаженные края и отсутствие острых углов не только добавляют изящности корпусу, но и делают его безопасным для установки в детских комнатах. Что касается надежности, то для соединения секций используются уникальные прокладки O-ring – они обеспечивают отличную герметичность. Безусловным фаворитом являются изделия серии Gladiator, совмещающие в себе обогрев за счет теплового излучения и конвекции. В их конструкции особое расположение пластин, благодаря чему воздух поступает внутрь корпуса и нагретым выходит через верхнюю часть. Изделия выдерживают рабочее давление до 35 атм. Гарантия составляет 10 лет.
Royal Thermo – итальянский производитель климатической техники. Инновационная технология изготовления корпуса HeatDinamic и аэродинамический дизайн обеспечивают эффективный обогрев за счет теплового излучения и конвекции. Окрашивание в 2 этапа дает гладкое и долговечное покрытие, которое соответствует стандарту ISO 2409 с самыми высокими требованиями к качеству лакокрасочного покрытия. Производитель впервые в мире использовал технологию InoxPro, которая подразумевает выполнение внутреннего коллектора из 100% нержавеющей стали. В итоге можно использовать приборы со сверхагрессивным теплоносителем без риска образования коррозии. Особого внимания заслуживает серия PianoForte. В ней представлены модели уникального дизайна: секции чередуются с разным углом наклона. Это увеличивает теплоотдачу на 5%. За счет технологии PowerShift и дополнительных ребер удается добиться улучшенной теплоотдачи. Еще одной уникальной особенностью радиаторов является возможность окрашивания в любой цвет, что позволяет создать собственный дизайн. Производитель предлагает два базовых варианта окраски – белый и черный. Гарантия на все изделия 10 лет.

5. На чем остановить свой выбор?

Подводя итог вышесказанному, предлагаем вам воспользоваться таблицей с примерами. Здесь представлены модели биметаллических радиаторов, которые подходят под конкретные запросы покупателей. Так легче сориентироваться в ассортименте – купить предложенные модели или подобрать аналоги.

Рекомендуемые модели радиаторов

Главные требования	Необходимая тепловая мощность, кВт	Примеры моделей
Невысокая цена Межосевое расстояние 50 см Использование в квартире	1,4 – 1,5	Elsotherm BM 500х80 Sira Ali Metal 500 8 сек
Межосевое расстояние 20 см Установка под французские окна Использование в коттедже	0,8	RIFAR B-200 8 сек.
Современный дизайн Стойкость к химически агрессивным теплоносителям Межосевое расстояние 50 см	1	Royal Thermo PianoForte 500/Bianco Traffico 6 секций
Полноценный биметалл Межосевое расстояние 35 см Возможность терморегуляции	1,2	Global Style Extra 350 сек.10
Полноценный биметалл Межосевое расстояние 50 см Работа с антифризом	1	Royal Thermo Revolution Bimetall 500 6 секций

На нашем сайте вы можете купить биметаллические радиаторы известных производителей с гарантией и подобрать к ним комплектующие для установки. Определиться с выбором вам помогут подробные описания товаров в карточках, технические характеристики и отзывы покупателей. Под свои запросы вы можете отсортировать товары с помощью фильтров в рубрике. С правильно подобранными отопительными приборами даже самой суровой зимой в вашем доме будет тепло! Позаботьтесь об этом уже сейчас – сделайте заказ на нашем сайте.

Теплоотдача радиаторов отопления | Нюансы расчета

Теплоотдача радиатра – это расчетный показатель, зависящий от множества факторов – вида батареи: чугунные, алюминиевые или стальные, расположения, геометрии помещения. Кажется, что здесь все просто: чем выше, тем теплее в помещении и тем лучше. Но главная цель сделать не как можно жарче, а так, чтобы в было максимально комфортно с учетом температуры за окном.

Нюансы расчета

В техническом паспорте любой батареи указана тепловая мощность одной секции или цельной конструкции. Но высокие показатели алюминиевых и биметаллических радиаторов — это не повод покупать приборы отопления, учитывая только площадь помещения. На самом деле цифра, прописанная в техпаспорте, действительна лишь тогда, когда разница температур достигает 70°С согласно определенной формуле:

(температура подачи теплоносителя + температура обратного выхода)/2-температура воздуха=70°С

В документации от производителя этот момент указывается как Δt или ΔТ, но мало кто обращает на него внимание. Получается занимательное уравнение, которое расшифруем ниже. К примеру, на производитель указал тепловую мощность секции 250 В при Δt 70°С. Также для расчета возьмем комнатную температуру 20°С. Считаем по обратной формуле:

(температура подачи теплоносителя + температура обратного выхода) =(70+20)х2=180°С

Учитывая, что разница температур на подачу и выход не может превышать 20 градусов, определяем ее следующим образом:

температура подачи теплоносителя=180/2+10 =100°С
температура обратного выхода=180/2-10 =80°С

Но температура теплоносителя никогда не будет 100°С, так как в отопительных котлах максимальное значение 80. Соответственно, реальная температура теплоносителя, поступающего в радиатор, составит 70°С. Рассчитываем реальную Δt:

(70+50)/2-20=40

Получается, реальная теплоотдача почти в два раза ниже, чем заявленная. Данная формула позволит рассчитать ее и в вашем помещении. Для этого нужно:

Определить температуру, которая должная быть в доме.
Определить температуру теплоносителя на подачу и вычесть 20 градусов для температуры обратного выхода.
Рассчитать реальную величину Δt.
Сделать добор секций (в случае, если радиатор секционный) или приобрести цельную батарею увеличенной мощности, которая позволит добрать Δt до 70°С.

Сравнение радиаторов разного типа

Алюминиевые и биметаллические радиаторы быстро нагреваются и также остывают. Разница температур на вход и подачу может достигать предельные 20 градусов.
Чугунные батареи наоборот, разогреваются и остывают долго.
Стальные занимают промежуточное положение.

Выводы

Не важно, из какого материала изготовлена батарея, даже дизайн и форма имеют не принципиальное значение. На температуру в помещении влияет правильно рассчитанная теплоотдача, а ее формула расчета не зависит от исполнения: сталь, чугун, алюминий или биметалл.

Каталог секционных радиаторов отопления с ценами. В наличии со склада и под заказ

Многие задаются вопросом, на что в первую очередь необходимо обращать внимание при выборе радиаторов? В настоящее время, секционные радиаторы активно заменяют старый вид батарей. Они бывают алюминиевые, биметаллические(алюминий+сталь), стальные панельные, чугунные. Выбор должен исходить по ряду параметров: какое рабочее давление, какая тепловая мощность, какая площадь помещения?

Плюсы биметаллических радиаторов?

Самые надежные радиаторы — это биметаллические. У них высокое рабочее давление, а это значит что они устойчивы к гидроударам, которые не редки в многоквартирных домах. Идеальный вариант для центрального отопления!

Обращайте внимание на теплоотдачу, например в биметаллических радиаторах теплоотдача выше на 20% чем у стальных. А самое приятное, что биметалл по стоимости ниже, чем стальные радиаторы отопления. Прекрасное соотношение цены и качества, бывают от 6 до 12 секций, не подвержен коррозии. Рабочее давление от 20-50 атмосфер. Идеально подходят для многоквартирных домов.

Для кого подходят алюминиевые батареи?

Это экономичный вариант для небольших домов, в которых не бывает сильных гидроударов. В условиях частного дома, коттеджа, алюминиевое оборудование прослужит дольше с высокой теплоотдачей. Безусловно, их ставит и в квартиры, но срок гарантии от производителя не превышает 2-3 лет. Они легкие по весу и очень просто устанавливаются. Хорошая теплоотдача, быстро нагреваются и отдают тепло!

В чем плюсы стальных панельных?

Этот тип батарей отличается от секционных в первую очередь устройством. Бывают панельные и трубчатые варианты. Для первого варианта рабочее давление варьируется от 5- 10 атмосфер, для второго варианта до 15 атмосфер. Почему так, все дело в пластичности стали.

Такой вид батарей подвержен к коррозии, это единственный минус стальных радиаторов.То есть, при выборе обращайте внимание на толщену стали, чем больше, там дольше прослужат!

Очевидный плюс таких моделей, они очень быстро нагреваются и начинают отдавать тепло помещению!

В маганизе Газовик плюс вы найдете широкий ассортимент и приятные цены на продукцию! Справки по телефону:

8 937 810 36 11;

Биметаллические радиаторы Sira: технические характеристики, отзывы, установка

Биметаллические радиаторы от популярного итальянского производителя на рынке отопительного оборудования появились не так давно, но, несмотря на это, уже завоевали признание большинства потребителей. Например, на сегодняшний день биметаллические радиаторы Sira пользуются невероятной популярностью, что обусловлено их многочисленными достоинствами.

Описание

Секции нагревательных устройств состоят из парных стальных каналов (трубок) для прохождения теплоносителя, расположенных вертикально и залитых алюминиевым высококачественным сплавом.В результате образуется симметричная и унифицированная современная конструкция относительно центра тяжести. Минимальная поверхность контакта алюминиевого сплава с теплоносителем и отсутствие «карманов» в головках секций — шламовых и газовых коллекторах — сводит к минимуму риск газообразования и коррозии.

Оригинальность конструкции концов секции позволяет при их соединении ниппелями зажимать кольцевые прокладки из термостойкой резины внутри канавок, что обеспечивает хорошую герметичность.

Достоинства и конструктивные особенности

Биметаллические радиаторы Sira отличаются необычным дизайном. Полное отсутствие острых углов прекрасно сочетается с изящно изогнутой формой. Это не только удобно, но и красиво, что подтверждают многочисленные отзывы потребителей.
Эти нагреватели устойчивы к высокому давлению.
Биметаллические радиаторы Sira отличаются хорошей теплоотдачей.

Неоспоримым преимуществом данных устройств является возможность стыковки любого количества секций.Низкая стоимость, эффективность, надежность, долговечность и качество — лишь малая часть причин, по которым стоит покупать радиатор этой марки.

Биметаллические радиаторы отопления Sira, по сравнению с другими отопительными приборами, отличаются:

Тихая работа и быстрый нагрев.
Высокая теплоотдача благодаря особой комбинации металлов.
Отсутствие сварных швов.
Длительный срок эксплуатации, который при правильном использовании может составить более 25 лет.

Технические характеристики

Выбирая оборудование для отопления, необходимо знать об основных характеристиках, на которые нужно обратить внимание, чтобы подобрать устройства, полностью соответствующие предъявляемым требованиям.

Рабочее давление. Этот параметр может быть указан в МПа или атм. Следует отметить, что 1 МПа = 10 атм. Параллельный биметаллический радиатор Sira рассчитан на работу при рабочем давлении от 16 до 35 атм. При этом давление в системе централизованного теплоснабжения не более 15 атм., В автономной — не более 12 атм.
Теплопередача (Вт). Этот параметр зависит от мощности ТЭНа, поэтому при выборе данных устройств очень важно уделить этому максимум внимания.
Межцентровое расстояние (мм) — это длина, измеренная между нижним и верхним коллекторами, и составляет 200, 300, 350, 500 и 800 мм.

Советы по выбору

Чтобы выбрать биметаллические радиаторы Sira, необходимо ответственно подойти к расчету необходимого количества секций. Приобретать отопительные приборы следует исходя из отапливаемой площади.

Одна секция может иметь мощность до 2,4 кВт. Если при расчете возникнут проблемы, всегда можно обратиться за помощью к специалистам, которые подберут необходимое количество секций с учетом всех требований.Если вы уверены в собственных силах, то эти расчеты можно произвести самостоятельно.

Расчет

Если из помещения выходит одна стена, есть один оконный проем и высота потолка 2,7 м, то полный обогрев 1 м ² обеспечит устройство мощностью 100 Вт.
Если в комнате две стены, выходящие на улицу, имеется один оконный проем, то для отопления 1 м. ² потребуется радиатор мощностью 120 Вт.
Если в помещении на улице две стены, два оконных проема и высота потолка 3 м, то для обогрева 1 м ² Требуется прибор мощностью 130 Вт.

Также при расчетах важно помнить, что экраны для радиатора отопления уменьшают теплоотдачу нагревателей.

Установка

Биметаллические радиаторы можно устанавливать в системах отопления с медными, стальными и полимерными трубопроводами.

Для достижения расчетной теплоотдачи при установке необходимо соблюдать следующие оптимальные расстояния:

Не менее 100 мм до подоконника.
Не менее 30 мм до стены.
Не менее 100 мм до конструкции пола.

Для защиты элементов системы отопления от коррозионных процессов и отложений солей жесткости (что характерно не только для котлов, трубопроводов, но и для радиаторов отопления, независимо от того, из какого материала они изготовлены, будь то чугун, сталь или алюминий) рекомендуется добавлять в циркулирующую жидкость специальные реагенты на основе алифатических полиаминов. Примерный расход: на 200 литров воды на 1 литр реагента.

Для каждого радиатора биметаллического Sira 500 или любого другого рекомендуется установить ручной или автоматический выпускной клапан. При установке клапана очень важно следить за тем, чтобы ТЭН был отключен от общей системы.

Категорически запрещается отключать приборы от системы отопления (блокировать оба запорных устройства на входе и выходе), за исключением случаев их демонтажа и обслуживания.

Забор воды из системы отопления запрещен.

Также категорически запрещена работа отопительных приборов на воде из системы горячего водоснабжения.

Крайне нежелательно устанавливать радиаторы в системах отопления, где в качестве теплоносителя выступает отработанная жидкость технологических процессов, содержащая агрессивные компоненты.

Запрещается забирать воду в тепловую сеть непосредственно из системы горячего водоснабжения без предварительной качественной водоподготовки.

Стоимость

Ориентировочная средняя стоимость обогревателей данной марки указана в таблице ниже.В то же время есть предложения, где биметаллические радиаторы Sira RS стоят от 379 до 813 рублей за секцию. Также стоит отметить, что цена постоянно меняется в зависимости от рыночной ситуации и сезона.

Кол-во секций	Длина	Теплоотдача	Стоимость
1	80 мм	199 Вт	700 руб.
4	320мм	796 W	2700 руб.
5	400 мм	995 W	3000 руб.
6	480 мм	1194 W	4000 руб.
7	560 мм	1393 W	4700 руб.
8	640 мм	1592 W	5300 руб.
9	720 мм	1791 W	6000 руб.
10	800 мм	1990 W	6600 руб.
12	960 мм	2388 W	8000 руб.

Отзывы клиентов

Биметаллические радиаторы Sira, несмотря на хорошую теплоотдачу, имеют невысокую стоимость. Все модели этого производителя разработаны с учетом особенностей нашего климата. При эксплуатации биметаллических радиаторов производитель гарантирует, что радиаторы выдерживают рабочее давление в системе отопления до 40 атм.По этой причине мы можем с уверенностью сказать о высокой надежности и отличном качестве этого продукта.

Также стоит отметить, что, просмотрев отзывы об этих радиаторах, можно найти много положительной информации о том, что данные отопительные приборы отличаются современным и изысканным дизайном. Это позволяет устанавливать их в жилых помещениях независимо от их конструкции. И при этом совершенно не требуется дополнительно приобретать специальные экраны для радиатора отопления.

Почему в водяных радиаторах используется вода? Радиаторы горячей воды Почему в радиаторах горячей воды.

При установке системы очень важно определиться, какие водяные радиаторы отопления лучше использовать. Рассмотрим характерные особенности каждого вида.

Радиаторы чугунные

Чугунные батареи являются наиболее традиционным типом батарей и используются десятилетиями.

Сегодня чугунные радиаторы для водяного отопления часто производят в современном эстетичном дизайне с плоскими фасадами. Это недорогие, прочные и долговечные батареи, срок службы которых составляет 50 и более лет.

Недостатком чугунных радиаторов является не самый высокий уровень теплоотдачи. Большая тепловая инерция заставляет батареи долго нагреваться после запуска системы. Также они имеют значительный внутренний объем, что делает их неэффективными при использовании в индивидуальных системах отопления. К тому же чугунные радиаторы тяжелые и громоздкие.

Они не рассчитаны на высокое рабочее давление.Хрупкость чугуна делает радиаторы плохо устойчивыми к гидроударам.

Ogint — отличный пример того, как современные разработки могут улучшить технологии, качество и эффективность которых были проверены годами.

Чугунные радиаторы Ogint отличаются привлекательным современным дизайном и долговечностью. Чугунные аккумуляторы имеют все необходимые сертификаты соответствия, а их надежность подтверждена 2-летней гарантией от производителя.

Ogint по каталогу чугунных радиаторов:

Радиаторы стальные

Это еще один традиционный тип аккумулятора. В этой категории могут быть произведены два типа радиаторов водяного отопления — панельные и трубчатые. На российском рынке наиболее распространены панельные. Они состоят из двух сваренных вместе штампованных стальных листов. Замысловатый рельеф листов образует внутри радиатора каналы, по которым движется теплоноситель.

отличаются хорошей теплоотдачей, эстетичным дизайном и большим разнообразием размеров.Их небольшой вес позволяет легко устанавливать их на различные поверхности. Однако стальные радиаторы не выдерживают высокого рабочего давления и крайне чувствительны к гидроударам, поэтому их использование разрешено только в индивидуальных системах отопления.

Радиаторы алюминиевые

Этот тип нагревательных приборов также предназначен только для индивидуальных систем, так как они не выдерживают высокого давления, могут забиться грязным теплоносителем и подвергнуться коррозии, если у воды уровень pH выше 8.

Эти радиаторы имеют максимальную тепловую мощность благодаря высокой теплопроводности алюминия. Они также обладают минимальной тепловой инерцией и нагреваются практически сразу после запуска системы. Их конструкция обеспечивает интенсивную конвекцию и лучистую теплопередачу, что значительно повышает эффективность нагрева.

Благодаря небольшому внутреннему объему они обладают высоким КПД, а работа котельного оборудования осуществляется в щадящем режиме. Кроме того, это позволяет эффективно использовать регуляторы температуры.

Алюминий — очень легкий металл, что объясняет малый вес аккумуляторов. Благодаря этому алюминиевые радиаторы для водяного отопления быстро и легко монтируются без каких-либо серьезных требований к прочности основания.

Ogint проходят многоступенчатый контроль качества по системе OGINT Protect в полном соответствии со стандартом ISO 9002, предоставляется 5-летняя гарантия.

Каталог алюминиевых радиаторов Ogint:

Биметаллические радиаторы

Еще один современный вид — биметаллические радиаторы горячей воды.Они состоят из двух металлов.

Охлаждающая жидкость движется по прочным стальным трубам, заключенным в алюминиевый кожух с ребрами. Такая конструкция позволяет в полной мере использовать преимущества алюминиевых радиаторов в системах централизованного отопления.

этого типа отличаются максимальной прочностью и способны выдерживать значительные рабочие давления, а также хорошо выдерживают гидроудары. В то же время алюминиевый корпус обеспечивает высокий отвод тепла.

Биметалл — красивый и надежный радиатор, имеющий небольшой внутренний объем и минимальную тепловую инерцию, что дает возможность использовать устройства для ручной или автоматической регулировки каждой батареи.

Все наши радиаторы имеют все необходимые сертификаты и соответствуют высоким требованиям качества. Они прекрасно адаптированы к российским условиям, обеспечивая эффективный обогрев и долгий срок службы.

Обратившись в нашу компанию, вы заказываете радиаторы отличного качества от прямого производителя.Это значит, что цена предложения будет максимально выгодной. Воспользуйтесь этой возможностью и свяжитесь с нами через контактную форму на сайте или по телефону.

Радиаторная система отопления — наиболее распространенный вариант отопления зданий. Принцип работы заключается в перетекании нагретой жидкости (обычно воды) от котла по трубам к радиаторам, которые передают тепло в помещение. Такой обогрев бывает разных видов, в зависимости от определенных параметров.

Классификация радиаторов по типу

Радиаторы, применяемые в системах отопления, могут отличаться друг от друга конструкцией и материалом изготовления.

В разрезе

Эти батареи состоят из идентичных секций. Радиатор собирается с учетом необходимых габаритов и мощности.

Они могут быть из чугуна, алюминия или алюминия и стали (биметаллические).

трубчатый

Закрытая система

Его главное отличие — наличие закрытой емкости, по форме напоминающей капсулу. Он разделен на две части мембранной перегородкой: одна половина содержит воду, а другая — азот под давлением.Принцип работы: жидкость нагревается до нужной температуры, поступает в расширительный бак и выравнивает давление. Вода возвращается с помощью насоса.

Такая система способна обогревать большие площади, она способна обеспечить теплом здание любой этажности. Поэтому он широко используется в частном и промышленном масштабе.

Имеет ряд преимуществ:

Благодаря бачку жидкость не испаряется, нет необходимости следить за уровнем воды.
Оборудование не подвержено коррозии и окислению.
Благодаря настройке давление на выходе и на входе одинаковое, поэтому трубы не подвергаются гидроударам.
Длительный срок службы.
Высокая эффективность за счет быстрого нагрева и хорошего теплоотвода.

В качестве теплоносителя в большинстве систем централизованного и автономного отопления используется горячая вода для жилых и нежилых помещений.

Данный тип аккумуляторной начинки эффективен и проверен временем … Поэтому радиаторы водяного отопления наиболее востребованы на тематическом рынке.

Разновидности водяных радиаторов отопления

При выборе покупатель обращает внимание на внешний вид товара. Однако приоритет отдается материалу , конструкции и типу крепления батареи .

Эти показатели влияют на хорошую производительность. Важно, чтобы прибор умещался под отапливаемым помещением.

Водяные радиаторы бывают нескольких типов.

Панель с регулировкой клапана

Моноблочные батареи, готовые к установке и использованию — никаких дополнительных креплений или комплектов радиаторов не требуется. Часто из делают … Широкое распространение радиаторы панельного типа — в системах отопления с независимым контуром. Взаимодействует с системой автоматического контроля температуры.

Достоинства панельных радиаторов:

При протечке меняют сразу весь прибор, а не отдельный элемент.
Низкая устойчивость к коррозии … При несоблюдении условий эксплуатации (доступность воздуха, ежегодные сливы воды, нерегулируемое значение pH) панельный радиатор быстро выйдет из строя.
Нельзя гидроудар … Для этого на входе устанавливается редуктор давления.
Сильный удар выведет из строя устройство и придется менять .

Секционный

Конструкция состоит из секций, соединенных между собой.Изготовлены под давлением методом литья, соединения резьбовыми элементами или точечной сваркой. Материал обычно — чугун или сталь. Тип характеристики — с высокой тепловой инерционностью. Стальные секционные батареи дороже чугунных по технологии производства. Применяются в системах централизованного отопления.

Плюсы секционных радиаторов:

Удобство использования — при повреждении одной секции достаточно заменить только ее.Никакой замены не потребовалось всего устройства. И вы также можете создать дополнительные разделы.
Срок использования в среднем 30 лет.

Со временем в системе накапливается осадка, — из-за медленного движения теплоносителя. Поэтому периодически промывают радиаторы.
Нет возможности быстро изменить температуру нагрева — из-за большой теплоемкости.
Наличие соединений между секциями увеличивает ненадежность системы.

Трубчатые

По конструкции это сварные трубчатые аппараты. Выпускается с эстимейтом давлением 10-15 атмосфер. Изготовлен из стали. Установка в зданиях с автономной системой отопления предпочтительнее, так как центральное отопление иногда провоцирует перепады давления, что приводит к разгерметизации стыков.

Важно! Эффективность аккумулятора зависит от количества трубок Оптимальный — 6.

Плюсы трубчатых радиаторов:

Малая толщина стали (максимум 1 мм).
Низкое тепловыделение .
Высокая цена за счет сложного производственного процесса.

Вам также будет интересно:

Пластинчатая

Система этих батарей состоит из U-образной трубы , по которой движется вода. Пластины теплообменника навинчиваются на трубку. Обычный материал — сталь.

Применяются в жилых и общественных зданиях, на промышленных объектах.

Достоинства пластинчатых радиаторов:

Непривлекательный внешний вид .
Вероятность того, что ребра на батарее забьют пыль и отрицательно повлияют на температуру нагрева.

Выбор батареи по материалу

Это материал, который играет первостепенную роль в эффективности теплопередачи. Ведь у каждого материала свой уровень теплоотдачи .

Различают следующие материалы:

Чугун

Они используются более 100 лет и признаны прочными и надежными.Подходит для систем центрального отопления в многоэтажных домах. Мощность одной секции — 90-160 Вт.

Внешний вид не очень презентабельный. Чугунные радиаторы бывают громоздкими и тяжелыми. Для лучшего отвода тепла аккумуляторы рекомендуется окрашивать в темный цвет.

Чугун выдерживает гидроудар , перепады давления, низкое качество теплоносителя.
Не ржавеет и не поддается коррозии .
Доступная цена — по сравнению с другими материалами.
Срок службы — более 40-45 лет.

Низкое тепловыделение.
Высокоинерционный , что не позволяет использовать чугун в современных системах терморегуляции.
Отсутствие теплосбережения — из-за большой тепловой инерции и невозможности использования терморегуляторов.
Необходима постоянная перекраска АКБ для сохранения эстетики.
Трудности обслуживания из-за большой массы .
Внутренние стенки чугунных каналов в батареях шершавые , что со временем приводит к образованию налета и как следствие — падению теплоотдачи.

Алюминий

Материал имеет минимальную тепловую инерцию (то есть быстро реагирует на изменение температуры теплоносителя), что дает возможность использовать его в сочетании с термостатом. Алюминий хорошо отводит тепло без необходимости использования громоздких батарей.Тепловая мощность — 190 Вт на секцию.

Алюминий — легкий, податливый и мягкий материал, поэтому из него делают стильные радиаторы отопления. Часто производят секции белого цвета , гармонирующие с любым интерьером.

Фото 1. Радиатор водяного отопления алюминиевый Eco 500/800 мм, вес 6,18 кг, производитель — «Lammin», Финляндия.

Удачное соотношение стоимости и качества.
Способ нагрева алюминиевого материала — конвекционный , при котором между секциями не скапливается пыль.
Устойчив к коррозии , поэтому алюминиевые батареи не нужно перекрашивать.
Позволяет экономить тепло. работает вместе с термостатом.
Идеально подходит для отопления в частных домах.
Высокое рабочее давление — до 17 Атм.

Некачественный теплоноситель быстро портит алюминий.
Не выдерживает гидроудар .
Не подходит для многоквартирных домов.

Сталь

Отопительные конструкции из стали предпочтительнее использовать в помещениях с автономным отоплением из-за технических особенностей материала. Выпускаем панельные и трубчатые батареи.

Второй тип более устойчив к резким перепадам давления в сети.

Такие конструкции достаточно презентабельны и лаконичны. Тепловая мощность на одну секцию — 450-5600 Вт.

При правильном использовании радиатор прослужит минимум 20 лет.
Сталь хорошо отводит тепло.
Экономичность — за счет небольшого объема теплоносителя в устройстве и его высокой теплопроводности.

Требуется постоянство давления охлаждающей жидкости из-за открытых стальных швов .
Вода как теплоноситель должна быть исключительно очищенной.
Не переносит гидроудар .

Биметаллический

Сочетает в себе высокие тепловые характеристики алюминия и долговечность стали.Внешне они похожи на монолитные алюминиевые конвекторы, но по прочности значительно превосходят хрупкий алюминий. Иногда биметаллические конвекторы изготавливают отдельными секциями — от 4 до 14 штук … Тепловая мощность одной секции — 200 Вт.

Фото 2. Биметаллический водяной радиатор Base 350, мощность 1632 Вт, производитель — «Рифар», Россия.

Внутренние компоненты устройства сварены из цельнотянутых стальных труб, что предотвращает коррозию и позволяет выдерживать высокое атмосферное давление.А также установить конвекционные ребра, чтобы добиться максимальной теплоотдачи.

Простая и быстрая установка.
Эстетика.
Надежность и долговечность конструкций.
Высокая тепловыделение .
Рабочее атмосферное давление — до 50 атм.

Конвектор биметаллический — самый дорогой вид.
Высокое гидравлическое сопротивление — для перекачки теплоносителя требуется больше энергии.
Малое проходное сечение.

Важно! Некоторые производители идут на уловки — вместо стального монолитного контура используется сталь только в вертикальных каналах радиатора , поэтому от покупателя потребуется особая осторожность.

Способы монтажа конвекторных обогревателей

Батареи различаются не только по материалу и конструкции, но и по типу размещения. Располагаем:

Вас также заинтересует:

Плинтусы встраиваемые

Аналогичные радиаторы ставятся вдоль нижней части стены.

Такие конфигурации предотвращают отсыревание стен, образование конденсата, равномерно прогревают труднодоступные части помещения.

Этот вариант отопления подходит для помещений с большим остеклением, высокими потолками и большими площадями.

Этаж и этаж

«Недогрев» и «недостаточный вес»: что показывает испытание алюминиевых и биметаллических радиаторов отопления, организованное APHR в рамках акции «Честный радиатор»

С 2015 года APHR проводит акцию «Честный радиатор».

Цель акции — выявить и исключить декларирование недостоверной и недостоверной информации об основных характеристиках радиаторов отопления: весе и теплопередаче.

Акция «Честный радиатор» состоит из нескольких этапов.

Первый этап (осень 2015 — весна 2016) — экспресс-анализ самого легкого для измерения показателя — массы радиатора (в 30 регионах страны: от Калининграда до Омска).

В магазинах массовые показатели радиаторов измерялись простым взвешиванием на электронных весах и, в дальнейшем, сопоставлением результатов с характеристиками, заявленными производителем на упаковке и в сопроводительной документации (паспорт отопительного прибора).

В 75% случаев заявленный вес не совпадал с фактическим, а был завышен на 20-30%.

Второй этап (лето 2016 г.) — контрольная закупка образцов радиаторов для проверки надежности заявленных производителем характеристик и соответствия ГОСТ 31311-2015 «Приборы отопительные. Общие технические условия».

Третий этап (осень 2016 г.) — акция «Честный радиатор» будет развиваться по двум направлениям:

— более глубокое исследование — проведение межлабораторных испытаний (межлабораторных сопоставлений) образцов алюминиевых и биметаллических радиаторов отопления определенных марок в нескольких ведущих российских и зарубежных лабораториях, что позволит оценить сопоставимость и повысить репрезентативность испытаний полученные результаты;

— более широкие исследования — диверсификация портфеля испытаний APHR за счет стальных панельных радиаторов отопления и конвекторов.

В июле-августе 2016 года образцы радиаторов отопления прошли испытания в ведущих российских лабораториях, укомплектованных как необходимым техническим оборудованием (климатические камеры, сертифицированные кабины), так и высококвалифицированным персоналом.

Образцы протестированных алюминиевых и биметаллических радиаторов отопления представляли 17 торговых марок.

Целью испытаний было выявление соответствия между требованиями ГОСТ и следующими характеристиками типовых радиаторов отопления:

Теплопередача (номинальный тепловой поток) — важнейшая потребительская характеристика радиатора отопления, проще говоря, способность одной секции изделия нагреть определенную площадь и пространство жилого или другого помещения до комфортной температуры.
Герметичность и статическая прочность — основные характеристики безопасности, способность радиатора выдерживать перепады давления, типичные для изношенных российских систем отопления, без разрушения.
Вес — заявленная масса радиатора, которая должна соответствовать фактическим характеристикам, поскольку «недовес» обязательно отрицательно скажется на функциональных характеристиках радиатора («недовес — недогрев») и безопасности («нить рвется там, где самый слабый »).

Приходим к выводу, что из 17 протестированных образцов импортных радиаторов только одна торговая марка соответствует всем требованиям ГОСТ (6%).

Таким образом, у подавляющего большинства испытанных образцов показатели теплоотдачи на 15-20% завышены по сравнению с фактическими характеристиками (в то время как ГОСТ допускает максимальное отклонение до 4%).

На практике это означает, что если покупатель, исходя из площади своей квартиры, приобретет радиатор отопления с завышенной на четверть теплопроизводительностью, температура его жилья в холодное время года будет ниже на 4-5 градусов Цельсия.

Три образца из 17 (18%) не соответствуют требованиям статической прочности.Эти радиаторы просто небезопасны, потому, что из-за перепада давления они могут сбросить давление и повредить имущество, нанести вред и даже убить людей.

Кроме того, подавляющее большинство ( 81% ) испытанных образцов радиаторов отопления показывают фактическую массу, не соответствующую заявленной характеристике. При этом в большинстве случаев завышение массы образцов составляет 15%, что свидетельствует о прямой причинно-следственной связи между « недовес »и« недогрев »радиатора отопления.

В таблице ниже приведены результаты тестирования.

Данные Параметр	Несоответствие	Среднее отклонение из заявленных	Максимальное отклонение от заявленного	Минимальное отклонение от заявленного
Масса (масса)	81%	-6,24%	-21,18%	-1.85%
Теплопередача (номинальный тепловой поток)	94%	20,86%	-36,63%	0%
Герметичность при избыточном давлении	6%	–	Утечка капель на стыках трех секций	Нет утечки, непроницаемый
Статическая стойкость	18%	–	Утечка капель на всех стыках секций	Нет утечки или разрушения

По результатам тестирования при продаже импортных радиаторов отопления в российских розничных магазинах систематически не соблюдается ряд требований законодательства РФ:

Нарушены требования Закона Российской Федерации о защите прав потребителей (п.1 арт. 10), согласно которому заявленная производителем информация должна соответствовать фактическим характеристикам (такие неточные данные по основному потребительскому качеству (теплоотдаче) выявляются в 16 случаях из 17, что составляет 94%).
Нарушено требование федерального закона о стандартизации (п. 1 ст. 31), запрещающего декларировать соответствие ГОСТу, если на самом деле такое соответствие не обеспечено (все образцы отопительных радиаторов тем или иным образом имели сертификаты соответствия ГОСТу) .

Стоит отметить, что производителей и поставщиков, допустивших выход на рынок радиаторов отопления с неточными заявленными характеристиками, рискуют привлечь к административной ответственности за нарушение законодательства о правах потребителей (согласно ч. 2 ст.14.7 и ч. 1 ст. 14.8 КоАП РФ за такие действия юридических лиц налагается штраф в размере до 500 000 рублей).

Информация о выявленных фактах нарушения законодательства и результаты тестирования были направлены APHR в местные отделения Роспотребнадзора для дальнейших контрольно-мониторинговых действий, исключающих возможность вводящего в заблуждение заявления.

Кроме того, APHR обратилось в Росаккредитацию с предложением провести внеплановую проверку испытательных лабораторий, предоставивших данные для сертификации радиаторов, не отвечающих установленным требованиям.

Все-таки результаты тестирования имеют не только отрицательную, но и яркую сторону.

Несмотря на выявленные случаи нарушения ГОСТов и несоответствия заявленных и фактических характеристик, наблюдается устойчивая тенденция к сокращению разрыва между фактическими и заявленными характеристиками.

Таким образом, мы значительно сгладили проблему «недовеса» — несоответствия веса, заявленного на упаковке, и фактических характеристик.Таким образом, если в начале года представители APHR регулярно обнаруживали в розничной продаже радиаторы с завышенной массой на 25-30%, то недавнее тестирование показало, что в большинстве случаев недовес достигает 5-10%.

Также стали более реалистичными заявленные характеристики теплопередачи. Если в 2014 году у некоторых моделей и торговых марок эта характеристика была завышена на 30-35% и даже на 40%, то в 2015 году — на 20-25%; при тестировании в июле 2016 года те же образцы показали меньшую разницу — 15-20%.

Период испытаний Параметр	2015	март 2015	ноябрь 2015	Февраль 2016	июль-август 2016
Масса (масса), среднее отклонение от заявленной, в%	н / д	н / д	-11.24%	-10,80%	-6,24%
Теплоотдача, среднее отклонение от заявленной, в%	-30,56%	-20,92%	-20,10%	-27,90%	-20,86%
Образцы, характеристики теплоотдачи которых не соответствуют ГОСТ	100%	91%	100%	100%	94%
Теплоотдача, максимальное отклонение от заявленной, в%	-69%	-34.75%	-33,2%	-37,1%	-36,63%
Теплопередача, минимальное отклонение от заявленного, в%	-8%	+ 1,67%	+ 1,10%	-15,2%	0%
Статическая стойкость, несоответствие,%	н / д	0%	11%	0%	6%
Статическая стойкость, несоответствие,%	н / д	11%	44%	60%	18%

Еще одна положительная тенденция заключается в том, что по сравнению с результатами испытаний, проведенных в предыдущие годы, наблюдается снижение доли радиаторов отопления, не отвечающих основным требованиям безопасности: герметичность и статическая стойкость при избыточном давлении.

Но, к сожалению, до сих пор мы сталкиваемся с нарушениями ГОСТ и введением потребителей в заблуждение.

В связи с этим APHR намерен продолжать акцию «Честный радиатор» до «победного конца» — обеспечивая, чтобы на рынке можно было найти только радиаторы, соответствующие ГОСТу с точно заявленными характеристиками.

Информацию о результатах тестирования радиаторов отопления Вы можете найти на сайте APHR в разделе «Документы».

Вы также можете следить за акцией «Справедливый радиатор» в аккаунте APHR в Instagram: https: // www.instagram.com/aproea/

Глобальные спецификации биметаллических радиаторов

. Обзор радиаторов отопления «Global. Global: европейские традиции качества

».

Алюминиевые радиаторы отопления Global (Глобал) — это тепло в вашем доме в любую погоду. Они производятся на фабрике GLOBAL DI FARDELLI OTTORINO and C, основанной братьями Фарделли в Италии еще в 1971 году. Сам завод находится в провинции Бергамо.Сегодня 60% от общего объема продукции бренда экспортируется в более чем тридцать стран мира и только 40% остается на внутреннем итальянском рынке.

Приобрести продукцию этой марки можно в России, откуда она впервые появилась в 1994 году. Радиаторы Global адаптированы к условиям наших широт и обеспечивают тепло даже в сильные морозы. Эти устройства имеют множество преимуществ, которые сделали их популярными и востребованными.

Технические характеристики и преимущества алюминиевых радиаторов Global

Устройства отличаются высокой теплоотдачей.
Алюминиевые радиаторы экономически выгодны благодаря хорошей теплопроводности материала; они быстро и равномерно прогревают комнату.
Алюминий достаточно прочен, надежен и долговечен.
Температурный режим в радиаторах Global легко регулируется. Комфортная комнатная температура достигается за довольно короткое время.
Предусмотрены различные типоразмеры и секционная сборка, что позволяет каждому найти оптимальный вариант радиатора в зависимости от параметров помещения.
Global могут устанавливаться как в автономных, так и в централизованных системах отопления с давлением до 1,6 МПа.

Стоимость этих устройств различается в зависимости от размера, мощности и количества секций. Радиаторы Global — это невысокая цена за тепло и уют в вашем доме, поэтому заслуживают только положительных отзывов.

Приобрести компактные, надежные, удобные в эксплуатации, привлекательно оформленные радиаторы этой марки можно в магазине «Тепломатика».

Итальянская компания GLOBAL DI FARDELLI OTTORINO and C производит радиаторы с 1971 года.Производственные мощности расположены в провинции Бергамо в городе Роньо. Около 40% продукции потребляется на внутреннем рынке. Остальное распространяется по всей Европе.

В 1994 году компания вышла на российский рынок. Специфические условия — низкое качество теплоносителя и нестабильное давление — заставили специалистов компании специально разрабатывать новые модели отопительных приборов. Так появились биметаллические радиаторы Global Style, алюминиевые Klass и ISEO, другие марки были специально доработаны для условий России.

Глобальный стиль и технологические особенности

Освоено производство отопительных приборов следующих типов и марок:

Global — итальянская компания, производство также находится в Италии

Алюминий:
Экструзионные радиаторы:
Полностью биметаллические радиаторы:
- Style
- Стиль Экстра
- Style Plus
Полотенцесушитель JUNIOR

Покраска всех отопительных приборов двухэтапная: сначала наносится и закрепляется слой краски, а сверху — защитное лаковое покрытие.Эта технология позволяет надолго сохранить первозданный вид, а также поверхности хорошо переносят контакт с моющими средствами. Производитель рекомендует периодическую очистку от пыли с помощью мыльных растворов (пыль сильно снижает теплоотдачу, а также вредит здоровью). Запрещается использование абразивных или химически активных веществ.

Алюминиевые радиаторы Global

Представленные на российском рынке модели алюминиевых радиаторов Global имеют усиленную конструкцию.Запущенные ранее в производство модели были специально изменены для условий эксплуатации в сетях центрального отопления. Эти модификации отмечены буквой «R». Он присутствует на всех формах для этих моделей, поэтому присутствует на каждой секции. В моделях Style, KLASS и ISEO таких букв нет, так как они сразу были разработаны с усиленной конструкцией.

Все модели изготавливаются методом литья под давлением. В результате секции надежны, могут эксплуатироваться при давлениях до 16 атм (при индивидуальном обогреве обычно 1.5-3 атм, при централизованном отоплении — 6-7 атм).

Разница между моделями в основном заключается в глубине сечения, количестве ребер воздуховода и их форме. От этих параметров зависит главный показатель эффективности — теплоотдача. Для удобства параметры сведены в таблицу.

Таблица технических характеристик алюминиевых радиаторов Global (нажмите для увеличения)

Вот самые популярные типоразмеры, но почти все модели имеют варианты с межосевым расстоянием до 800 мм.Но, как правило, они доставляются на заказ. Но следует отметить, что модели высотой 600, 700 и 800 мм, а также GL / D являются товаром для европейского рынка. Их рабочее давление — 10 атм, испытательное — 16 атм. Поэтому такие модификации следует использовать с осторожностью в многоэтажных домах, а в индивидуальном отоплении им ничего не грозит.

Из особенностей эксплуатации: производитель не рекомендует отключать охлаждающую жидкость без надобности. Это приводит к ускорению коррозионных процессов.Рекомендуется установка для контроля температуры.

Экструзионные радиаторы

Эти нагревательные приборы производятся другим способом. Часть радиатора с пластинами изготавливается методом экструзии: она не отливается, как описано выше, а выдавливается, придавая заданную форму. Полученные панели прессуют или приклеивают к литым коллекторам. Этот вариант, конечно, имеет гораздо меньшее рабочее давление, более тонкие стенки, меньший вес и меньшую теплоотдачу. Для наших сетей очень плохо приспособлены экструзионные радиаторы.Их можно использовать только в индивидуальном отоплении: рабочее давление — 9 атм. Главный аргумент в их пользу — невысокая цена. Положительным качеством можно считать небольшой вес: не на все стены можно навешивать высокую конструкцию большого веса. Тогда радиаторы из экструдированного алюминия от Global — отличное решение. Но для нормальной работы требуется стабильное давление. Также они более требовательны к качеству теплоносителя: pH строго в пределах 7-8.

Если вы выбираете из двух моделей Global OSCAR или Global Ekos Plus, то OSCAR больше подходит для наших условий.У них сварные вертикальные и горизонтальные коллекторы, что обеспечивает большую надежность по сравнению с аналогичными устройствами других производителей. Также у них большая толщина трубы (заметна по весу).

Что такое биметаллические радиаторы

Все знают, что такое алюминиевые радиаторы. Но они могут не знать. Внешне отличий нет: формы очень похожи. Алюминий легче по весу. И все из-за дизайна. Биметаллические батареи Global изготовлены из сварных стальных трубок, вокруг которых отлиты ребра из алюминиевого сплава.Подающий и обратный коллекторы и соединяющая их вертикальная труба изготовлены из стали. Все это сварено в единую конструкцию. Полученная комбинированная секция радиатора имеет преимущества обоих металлов: прочность и коррозионную стойкость стали, а также хорошее рассеивание тепла алюминием.

В чем преимущества этого решения:

высокая прочность и достаточно высокое рабочее давление — до 30 атм;
возможность использования с антифризом — pH 6.5-9,5;
высокая теплоотдача — 170-185 Вт от одной секции с межосевым расстоянием 500 мм.

Такое сочетание характеристик позволяет использовать биметаллические радиаторы Global в многоэтажных домах с централизованной системой отопления. Но для нормальной работы необходимо уточнить параметры теплоносителя в вашей сети: если pH выше, либо ставьте чугун, либо ищите модификации с каркасом из нержавейки (есть такие).

Биметаллические радиаторы «Global Style»: технические характеристики

Как видно из таблицы, самым мощным является радиатор Global Style Plus.Повышенная теплоотдача достигается за счет увеличения глубины (95 мм вместо 80 мм) и дополнительных боковых ребер. Global Style Extra и просто Style имеют чуть меньшую теплоотдачу, но и глубина у этих моделей меньше. Они подходят, если подоконник или ниша неглубокие.

Требования ясны и не чрезмерны. Соблюдать их не так уж и сложно. Да и отзывы о самих устройствах очень хорошие.

Радиаторы «Global»

«В 2008 году заменили аккумуляторы.Мы установили итальянский Global Style 500 — четыре радиатора в десяти секциях и один из шести. В комплект входит подробная инструкция о самом радиаторе и о том, как его установить. Установил специалист, мне помогло. За семь лет эксплуатации проблем не было. Что мне не очень нравится: долго спускают воздух через кран Маевского. Больше комментариев нет. Продукция очень качественная. Рекомендую ».

Сергей, Ростов-на-Дону

«Я никогда не думал, что форма радиатора может сильно повлиять на тепло в комнате.Но так оно и оказалось. Четыре года назад мы установили биметаллические радиаторы Global Style 500, и стало намного теплее. От него исходит ощутимый поток тепла. Хотя говорят, что в частные дома ставить не надо, у нас такие есть. Мы ни разу об этом не пожалели. Отзыв однозначно положительный. «

Елистина, Москва

«Я снабдил себя алюминием Global. Я очень доволен качеством. Они работают три года и никогда не имели проблем »

«Я установил себе Global Style 500.Это отстой. Из двенадцати секций теплые только первые две. «

«Трехлетняя эксплуатация алюминиевых аккумуляторов Global сняла все сомнения в качестве. Продукция действительно хороша. «

Итальянские радиаторы

Global известны своей надежностью и непревзойденными характеристиками. Как и все итальянское отопительное оборудование, имеют долгий срок службы, их конструкция тщательно продумана … Какие батареи от этого именитого производителя? Об этом мы поговорим в нашем обзоре.Мы вам скажем:

о конструктивных особенностях радиаторов Global;
о модельных рядах и их отличиях;
о плюсах и минусах радиаторов;
о технических характеристиках;
о популярных моделях.

В заключение мы разместим кастомные обзоры этих итальянских радиаторов.

Технические характеристики радиаторов «Global»

Бренд Global и его продукция были представлены в 1971 году.Благодаря большому опыту и постоянному совершенствованию технологий сборки радиаторы этой итальянской марки стали известны во всем мире. Сегодня этот бренд — один из лидеров на рынке отопления. В 1994 году производитель выходит на российский рынок и активно его развивает. С тех пор радиаторы Global стали еще более надежными и совершенными.

В нашей стране центральное отопление не отличается качеством теплоносителя и стабильностью давления, на что, конечно же, приготовлены аккумуляторы Global.

Развитию и модернизации технологических процессов изготовления высокопрочных радиаторов способствовали чисто российские условия эксплуатации отопительного оборудования. Ни для кого не секрет, что бытовые системы централизованного отопления отличаются нестабильным давлением и отвратительным качеством теплоносителя. Именно это и позволило создать оборудование, способное работать в самых неблагоприятных условиях .

Впоследствии на рынке появились биметаллические радиаторы «Глобал», отличающиеся стойкостью к гидроударам, высокому давлению, высоким температурам и агрессивному теплоносителю.Благодаря этому продукция итальянского бренда заслужила положительные отзывы российских потребителей — сегодня устройства Global установлены в десятках тысяч домов и квартир.

Модельные ряды

На рынке отопительного оборудования представлены следующие серии радиаторов:

радиаторы биметаллические Global Style Extra;
радиаторы биметаллические Global Style Plus;
алюминиевые радиаторы ISEO;
алюминиевые радиаторы VOX.

Рассмотрим эти составы подробнее.

Биметаллические радиаторы Global

Серия Global Style Extra отличается от серии Global Style Plus размерами. Одна секция радиаторов Style Extra имеет размеры 415x81x80 мм для моделей с межосевым расстоянием 350 мм и 565x81x80 мм для моделей с межосевым расстоянием 500 мм. Что касается секции радиаторов Style Plus, то она имеет размеры 425x80x95 мм для моделей с межосевым расстоянием 350 мм и 575x80x95 мм для моделей с межосевым расстоянием 500 мм.

Технические характеристики обеих модельных серий — рабочее давление 35 атм, испытательное давление 52,5 атм, максимальная температура охлаждающей жидкости +110 градусов, диаметр присоединения ½ или ¾ дюйма. Теплоотдача радиаторов Style Extra составляет 171 Вт для моделей с межосевым расстоянием 500 мм и 120 Вт для моделей с межосевым расстоянием 350 мм. Теплоотдача Style Plus составляет 185 Вт для моделей с межосевым расстоянием 500 мм и 140 Вт для моделей с межосевым расстоянием 350 мм.

Если для вас важна небольшая глубина радиатора, выберите серию Style Extra.Хотите максимально эффективно использовать тепловую мощность? Тогда взгляните на линейку Style Plus. Цена за секцию колеблется в пределах 1000-1100 руб.

Биметаллические радиаторы

Global изготавливаются из высокопрочной стали и алюминия. Их секции соединены между собой паронитовыми прокладками — это гарантирует отсутствие протечек. Алюминиевая «оболочка» создается методом литья под высоким давлением, что обеспечивает отличную теплопередачу от стали к алюминию. Сам алюминий покрывается двойным слоем краски — тем самым повышается прочность покрытия.

Алюминиевые радиаторы Global

Алюминиевые аккумуляторы итальянского бренда Global отличаются стойкостью к плохой охлаждающей жидкости. Для этого они имеют специальное фтор-циркониевое покрытие … Оно обеспечивает стойкость к щелочам и кислотам, защищая аккумуляторы Global от проникающей коррозии. Максимальное давление в системе отопления не должно превышать 16 атм (испытательное давление 24 атм). Максимальная температура охлаждающей жидкости +110 градусов. Допустимое значение pH теплоносителя колеблется от 6.От 5 до 8,5.

Как и в случае с биметаллическими моделями, окраска алюминиевых радиаторов «Глобал» в процессе производства осуществляется в два этапа. Межосевое расстояние от 300 до 800 мм. Благодаря своим техническим характеристикам алюминиевые батареи быстро прогревают помещение и не менее быстро реагируют на изменение температуры теплоносителя.

Алюминиевые радиаторы «Глобал» станут надежным решением для отопления частных домовладений. В многоэтажных домах лучше всего использовать биметаллические батареи.

Ассортимент Aluminium ISEO включает базовые модели с межосевым расстоянием 350 и 500 мм. Радиаторы с межосевым расстоянием 350 мм имеют габариты 432х80х80 мм, их теплоотдача 134 Вт на секцию. Модели с межосевым расстоянием 500 мм имеют габариты 582x80x80 мм, теплоотдачу 181 Вт. Устройства из модельного ряда Aluminium VOX толще — модели с межосевым расстоянием 350 мм имеют габариты 440x80x95 мм, теплоотдача 145 Вт. Батареи с межосевым расстоянием 500 мм имеют размеры 590x80x95 мм и теплоотдачу 195 Вт.

Все параметры указаны для одного раздела. Присоединительный диаметр алюминиевых радиаторов Global составляет ½ или ¾ дюйма. Цена за секцию колеблется в пределах 770-800 руб.

Плюсы и минусы Global Battery

Итальянские радиаторы

обладают рядом важных преимуществ:

Внутренние металлические трубы устройств Global выдерживают высокое давление, а алюминиевая оболочка отлично отводит тепло.

высокое качество металлов, использованных для их разработки;
устойчивость к низкому качеству охлаждающей жидкости;
высокая теплоотдача — до 195 Вт , в зависимости от межосевого расстояния;
качественная двухэтапная покраска;
надежная защита от протечек;
стойкость к высокому давлению;
соответствие всем российским и европейским нормам и стандартам.

Не обошлось и без недостатков:

, несмотря на наличие защиты от коррозии, алюминиевые радиаторы Global нельзя использовать в системах централизованного отопления;
высокая — в продаже можно найти более дешевые модели, ничем не уступающие по качеству.

Несмотря на это, радиаторы Global продолжают занимать лидирующие позиции на рынке отопления.

Зайдя на официальный сайт компании «Глобал», можно найти информацию о местах, где продается их продукция.Там же представлены все лицензии и сертификаты на выпускаемую продукцию.

Мнения пользователей

«Я бы никогда не стал устанавливать алюминиевые радиаторы в многоквартирном доме на систему центрального отопления.Их характеристики очень близки, и если они дают хорошее давление, секции могут не выдержать. И не жалеют щелочи в котельных. Но для частного дома с автономностью стоит покупать именно такие батареи — здесь они прослужат не один десяток лет. В этом свете даже цена итальянцев кажется адекватной ».

Сергей Говоров, Самара.

«Мы собирались купить алюминиевые радиаторы, когда только составляли проект отопления. Но, прочитав отзывы о многих известных брендах, мы разочаровались: при всей своей надежности они либо не обладают достаточной прочностью, либо страдают от отслаивания краски.Сами дизайнеры посоветовали взять Global, вроде бы они лишены этих недостатков. Посмотрим, как они себя покажут в следующем году. «

Дарья, Санкт-Петербург.

«Радиаторы Global у нас уже пятый год, и пока они не доставили никаких проблем. Смонтировали сами — купили в магазине комплектные секции. Аккумуляторы очень легкие и аккуратные, надежно удерживаются на креплениях, что не может не радовать. За водой в системе нужно следить: мы, конечно, не окунаем лакмусовую бумагу в эспандер, но воду нужно фильтровать ».

Михаил Беседин, Екатеринбург.

«Я слышал только хорошие отзывы о Global, поэтому купил батареи Vox для индивидуального отопления в квартире. Сам не ставил, но мастера, которые монтировали, одобрили выбор. Мне как пользователю нравится, как быстро они реагируют на термостат — через несколько минут все тело уже достигает нужной температуры. «

Борис, Москва.

Стоимость

Глобальные модели	Теплоотдача при ∆t = 70 ° С, Вт	Размеры 1 секции (ВхШхГ), мм	Стоимость, руб / шт.
Изео 500	180	582x80x80	790
Vox 500	195	590x80x95	586
Vox R 500	193	590x80x95	854
Класс 350	131	432x80x80	530
Экос 600	106	668x95x95	1160
Микс 700	258	790x80x95	1010
Смесь R 500	195	590x80x95	1300

Современные и будущие методы управления тепловым режимом космических аппаратов 1.Драйверы дизайна и современные технологии

Современные и будущие методы управления тепловым режимом космических аппаратов 1. Драйверы дизайна и современные технологии

Современные и будущие методы управления тепловым режимом космических аппаратов 1. Драйверы дизайна и современные технологии

М.Н. De Parolis & W. Pinter-Krainer

Терморегулятор и обогрев Отдел отказа, ESTEC, Нордвейк, Нидерланды

В первой части статьи рассматриваются драйверы дизайна. и технологии, используемые в настоящее время для тепловых контроль.Вторая часть посвящена технологиям будущего. разработки в области терморегулирования появятся в следующих выпусках Вестник.

Зачем нужен терморегулятор?

Потребность для системы терморегулирования (TCS) диктуется технологические / функциональные ограничения и требования к надежности всего оборудования, используемого на борту космического корабля, и, в случае пилотируемых полетов, необходимостью обеспечения экипажа подходящим жилая / рабочая среда. Практически все сложное оборудование имеет определенные температурные диапазоны, в которых он будет работать правильно.Таким образом, роль TCS заключается в поддержании температура и температурная стабильность каждого элемента на борту космический корабль в этих заранее определенных пределах во время всей миссии фаз и тем самым используя минимум ресурсов космического корабля.

общая функция терморегулирования может быть разделена на несколько различные подфункции (рис. 1).

Рисунок 1. Взаимодействие между подфункциями TCS.

Взаимодействие с окружающей средой
Внешнее поверхности космического корабля могут нуждаться в защите от локальная среда или улучшенное взаимодействие с ней, включая:

уменьшение или увеличение поглощенной окружающей среды флюсы
уменьшение или увеличение тепловых потерь в среда.

Теплоснабжение и хранение
В некоторых случаях или поддерживать желаемый уровень температуры, тепло должно быть должна быть обеспечена и / или подходящая способность аккумулировать тепло. предвиден.

Сбор тепла
Во многих случаях рассеиваемое тепло удаляться из оборудования, в котором он генерируется, чтобы избегать нежелательного увеличения мощности агрегата и / или температура космического корабля.

Теплопередача
Вообще говоря, это не можно отводить тепло прямо там, где оно генерируется, и должны использоваться соответствующие средства для транспортировки его из устройство сбора к излучающему устройству.

Отвод тепла
Тепло, собираемое и транспортируемое должен быть отклонен при соответствующей температуре в радиатор, которым обычно является окружающая космическая среда. Отказ температура зависит от количества задействованного тепла, контролируемая температура и температура среда, в которую устройство излучает тепло.

Конструкция драйверов
Основные параметры движущими силами конструкции TCS являются:

среда, в которой космический корабль должен работать
общее количество тепла рассеивается на борту космического корабля
распределение тепловыделение внутри космического корабля
температура потребности различных предметов оборудования
конфигурация космического корабля и его надежность / проверка требования.

Об окружающей среде
Для всех космических аппаратов, поступающая энергия от Солнца и тепло, излучаемое глубоко Пространство обычно является основным взаимодействием с окружающей средой. Однако в зависимости от орбиты и положения космического корабля другие параметры могут иметь важное влияние на тепловые дизайн управления. Например, тип стабилизации отношения использование может повлиять на дизайн TCS. В целом стабилизация спина является более мягким, поскольку вращение вызывает усреднение вход экологического потока.Необходим трехосный стабилизированный космический аппарат повышенная защита от кратковременных колебаний потребляемой энергии от Солнца или Земли.

Низкая околоземная орбита (НОО)
Эта орбита часто используется космическими аппаратами, которые отслеживают или измеряют характеристики Земля и ее окружающая среда (наблюдение Земли, геодезия и др.), а также в беспилотных и пилотируемых космических лабораториях. (Эврика, Международная космическая станция и др.). Орбиты близость к Земле имеет большое влияние на потребности TCS, с инфракрасным излучением Земли и альбедо, играющим очень важную роль, а также относительно короткий орбитальный период (менее 2 ч) и большой продолжительности затмения (до трети время).Небольшие инструменты или придатки космических аппаратов, например, солнечные панели с низкой тепловой инерцией могут серьезно пострадать этой постоянно меняющейся средой и может потребовать очень конкретные решения теплового дизайна.

Подъем и возвращение в атмосферу
Для космических перевозок системы, подъем на рабочую орбиту и возвращение с нее (обычно LEO) может вводить дополнительные конструктивные ограничения TCS. Во время этих двух фаз окружающая среда часто слишком теплая, чтобы отводят тепло излучением, а радиаторы, используемые на орбите, часто закрытые или охраняемые.Следовательно, альтернативные радиаторы (например, мгновенные испарители) или специальные конструкции TCS, обеспечивающие высокую Для управления этими тепловыми нагрузками необходимо предусмотреть тепловую инерцию.

Геостационарная орбита (GEO)
На этой 24-часовой орбите Влияние Земли почти не заметно, за исключением затенения. во время затмений, продолжительность которых может меняться от нуля в день солнцестояния максимум 1,2 часа в день равноденствия. Длительные затмения влияют на проектирование систем теплоизоляции и обогрева космического корабля.Сезонные колебания направления и интенсивности солнечная энергия оказывает большое влияние на дизайн, усложняя перенос тепла из-за необходимости передавать большую часть рассеиваемого тепла к радиатору в тени и к системам отвода тепла через требуется увеличенная площадь радиатора. Почти все телекоммуникации и многие метеорологические спутники находятся на этой орбите.

Высокоэксцентрические орбиты (HEO)
Эти орбиты могут иметь широкий диапазон высот апогея и перигея в зависимости от конкретная миссия.Обычно они используются в астрономии. обсерватории (Exosat, IRAS, ISO и др.), а также дизайн TCS требования зависят от орбитального периода космического корабля, количество и продолжительность затмений, относительное положение Земля, Солнце и космические корабли, вид приборов на борту и их индивидуальные температурные требования и т. д.

Особые орбиты
Миссии, рассчитанные на долгосрочную перспективу наблюдение отдельных явлений требует постоянного, стабильного окружающей среде и поэтому склонны использовать стабильные орбиты требуется очень мало ресурсов для содержания станции, вдали от любых небесное тело, e.грамм. вокруг лагранжевой точки. Научный космический корабль, такой как SOHO и будущая научная миссия COBRAS- САМБА, типичны для этого класса миссий. Космический корабль Указывают на солнце и поэтому имеют постоянную подсветку одной стороны и все другие лица, открытые для открытого космоса. Следовательно, TCS дизайн можно довольно легко оптимизировать, если только особые температурные требования или недостаточно электрическая мощность для обогревателей.

В частности, для космических аппаратов с криогенной нагрузкой низкотемпературная и стабильная по массе среда (если криостаты) или мощности и сложности (для спутников, использующих криоохладители).

Дальний космос и исследование планет
Этот класс миссия включает в себя множество различных подсценариев в зависимости от конкретное небесное тело или целевую зону исследования. В основном, общие черты — большая продолжительность миссии и необходимость справиться с экстремальными тепловыми условиями, такими как круизы близко или далеко от Солнца (от 1 до 4-5 а.е.), низкий вращение очень холодных или очень горячих небесных тел, спуски через враждебную атмосферу и выживание в экстремальных условиях (пыльная, ледяной) среды на поверхностях посещенных тел.В Задача TCS — обеспечить достаточный отвод тепла способность во время горячих фаз эксплуатации и при этом выжить холодные неактивные. Основной проблемой часто является предоставление мощности / энергии, необходимой для этой фазы выживания.

О тепловыделении и его распределение
При этом важны два фактора. в контексте проектирования TCS, абсолютное значение тепла, которое должно быть рассеивается и его распределение на борту космического корабля, т. е. удельная мощность.Первое значение имеет большое влияние на теплоотдачу. функция отбраковки (увеличиваются габариты площади радиатора с увеличением мощности), а плотность мощности определяет тепло функции сбора и транспортировки (вызовы с высокой плотностью мощности для высокоэффективного отвода тепла). Типичные установленные мощности для Сравнение различных типов космических аппаратов приведено в таблице 1.

Таблица 1


                                                         Установленная мощность (Вт)
 Миссия Орбита Отношение мин.Максимум.

Наука:
  - астрономия HEO, фиксированная точка наведения на Солнце (в основном)
  - дальний космос Различные переходные орбиты Солнце или наведение планеты 200 1 500

Телекоммуникации GEO Наведение на Землю 500 5 000
Наблюдение за Землей НОО Земля наведение 500 5 000
Метеорология ГЕО наведение на Землю 200 1 500
Перемещение пилотируемых транспортных средств + LEO Разное 1000 10 000
Пилотируемые станции LEO Солнце указывает 3000 30 000

Два противоречащих друг другу требования могут быть обнаружены с точки зрения мощности загрузка:

прирост установленной мощности на многоцелевые, многодиапазонные спутники связи и следовательно, потребность в более крупном и эффективном отводе тепла системы
уменьшение габаритов других классов космических аппаратов и оборудования за счет миниатюризации электроника.С одной стороны, это означает снижение общее количество энергии, потребляемой на борту, но с другой стороны существует риск увеличения плотности мощности, тем самым порождая другой класс проблем.

Еще одним очень важным фактором является рабочий цикл. Самый лучший решением будет рассеивание мощности, которое компенсирует изменение потоков окружающей среды (например, максимальная рассеиваемая мощность во время затмений!), чтобы иметь почти постоянную глобальную жару ввод в космический корабль.Учитывая настоящее, близкое и, вероятно, среднесрочные методы производства электроэнергии, реальность такова напротив: максимальная рассеиваемая мощность происходит вместе с максимальные потоки окружающей среды. Это вынуждает дизайн TCS к завышение размеров теплопередачи и отвода оборудование, чтобы справиться с одновременными пиками. В свою очередь, это определение размеров вызывает увеличение сложности конструкции и потребность в дополнительных ресурсах во время холодных фаз миссия.

Это вводит третье взаимодействие между силовыми подсистемы и TCS, а именно наличие питания во время фазы холодного задания для функции теплоснабжения.Во время тех фаз, питание обычно обеспечивается батареями и, следовательно, ограничено. Это ограничение может еще больше усложнить TCS. дизайн.

О требованиях к температуре
Это фактор во многом связан с технологией космического корабля оборудование. Как уже упоминалось, задача TCS — сохранить все элементы оборудования, работающие в пределах допустимых температур диапазоны, которые, в свою очередь, зависят от внутренней конструкции, используемые компоненты и, наконец, что не менее важно, необходимые надежность.В частности, это относится к электронным и электромеханическое оборудование, конструкция которого зачастую слишком аналогичен таковому у своего «земного» аналога, который должен работать в гораздо более благоприятных условиях (воздух — дополнительная ценность для TCS!). Улучшенные тепловые конструкции в сочетании с лучшими определение допустимых температурных диапазонов, позволяющих сэкономить проекты и время, и деньги в долгосрочной перспективе.

Можно определить три соответствующих диапазона температур:

криогенный диапазон: все температуры ниже 120 K
обычный диапазон: температура от 120 до 420 K
высокая- температурный диапазон: все температуры выше 420 К.

Здесь мы сконцентрируемся на «обычном ассортименте», статьях относящиеся к двум другим диапазонам, уже опубликованным в прошлых выпусках Бюллетеня ЕКА (например, № 75, август 1993 г. и № 80, ноябрь 1994 г.).

В рамках нашего стандартного диапазона могут быть определены в соответствии с различными требованиями к оборудованию. К классическим примерам относятся:

батареи, которые являются «худшее» подсистемное оборудование, поскольку оно может иметь широкий спектр рассеиваемой мощности и, в то же время, всегда имеют очень узкий рабочий (и нерабочий!) температурный диапазон (обычно от -5 до + 20 ° C)
движитель подсистемы, обычно ограниченные по соображениям безопасности диапазоном от 5 до 40 ° C, даже если, в зависимости от конкретной системы, более широкий диапазон может быть приемлемым
общая электроника, с средний рабочий диапазон от -20 до + 70 ° C.

Неэлектронные элементы могут иметь широкий диапазон температур требования, большинство из которых носит функциональный характер, например ограничение теплового шума в датчиках. Некоторые крайние примеры: показано в таблице 2.

Таблица 2


                      Операционная стабильность / стабильность при хранении
Позиция Температура (° C) Температура (° C) (° C / м) (° C / мин)

                         Мин. Максимум. Мин. Максимум.
Видеокамера CCD -150-100 - - - ± 0.5
Лазерный тепловой I / F 5 10 5 10 ± 0,5 ± 0,1
Образцы физики жидкости 5 90 5 40 ± 0,1 ± 0,01
Образцы биологических наук 4 38-80-80 ± 1,0

Температурная однородность и стабильность могут иметь еще большее значение. влияние на конструкцию ТКС, чем абсолютные значения температуры самих себя. Первое можно выразить как максимальное допустимая разница температур между двумя соседними частями, или как максимальный градиент температуры в сплошных телах.В температурная стабильность относится к максимально допустимому изменению температура конкретного предмета с течением времени. Способность к справиться с этими требованиями зависит от окружающей среды и драйверы конструкции рабочего цикла мощности и на самом космическом корабле конфигурация.

Следует проявлять особую осторожность, чтобы различать иметь ‘и действительно обязательные требования, а иногда даже несколько градусов (или несколько десятых для устойчивости) могут сделать различие между выполнимой и невыполнимой системой или, при по крайней мере, между доступной и очень дорогой системой.

О конфигурации космического корабля, надежности и требования к проверке
Одна из основных проблем конструкции ТКС заключается в том, что конфигурация КА обычно определяется на основе физического размещения различных полезная нагрузка и базовая подсистема (двигательная установка, солнечные батареи и т. д.) элементы. Только когда физическая конфигурация виртуальная «заморожен» — приглашен дизайнер TCS, чтобы оценить, все ли требования к температуре могут быть выполнены. Если это не в этом случае нужно потратить много времени (и денег) на пытаясь переместить оборудование и находить специальные решения, которые никогда не бывают эффективными с точки зрения ресурсов.Параллельная разработка должна применяться чаще на всех уровнях, от оборудования до конструкции космического корабля, чтобы попытаться преодолеть эти нередкие проблемы.

Надежность влияет на TCS напрямую (функция TCS имеет собственное требование) и косвенно через оборудование температурные требования. Наибольшее влияние оказывает тепло- функции предоставления, транспортировки и отказа. Для пилотируемых автомобили, например, надежность, необходимая для охлаждения петли могут привести к огромному увеличению сложности и массы ТКС.

Требования к проверке и, в частности, испытаниям слишком часто были причиной того, что эффективный дизайн TCS отклоненный. Нежелание использовать тепловые трубки из-за усложнения, вносимые в испытания тепловой системы (см. раздел по теплопроводным системам) является классическим примером. В качестве уже продемонстрированный многими коммерческими космическими аппаратами, надлежащий сочетание тестирования на уровне компонентов и системы с методы аналитической корреляции могут решить такие проблемы, что приводит к более простому и эффективному регулированию температуры система.

Важность параметров
Различные драйверы дизайна по-разному влияют на различные TCS функций и по массе, сложности и стоимости их соответствующие дизайнерские решения. В таблице 3 приведены сведения о отношения между исследованными драйверами дизайна и каждым TCS функция (‘o’ означает незначительное влияние или его отсутствие, а ‘x’ означает растущий уровень важности; M = масса; CX = сложность; CT = Стоимость). Охрана окружающей среды Тепло Пров. и накопление тепла отвод тепла отвод тепла

Таблица 3



                   Окружающая среда Тепло Пров.Тепло Тепло Тепло
                   Защита и хранение Сбор отказ от транспортировки

Конструкция Драйверы M CX CT M CX CT M CX CT M CX CT M CX CT
Окружающая среда xx xx xx x xx x o o o o o o xxx xx xx
Рассеивание тепла
- абсолютное o o o o o o xx x xx xx x xx xxx xxx xxx
- плотность o o o o o o xx xxx xxx xx x xx x x x

Температура
- уровень x x x xx xx x x x x x x xx xx xxx x xx
- стабильность x x x xx xxx xx xx xx xx xx xx xx x x x
- однородность x x x xx xxx xx xx xx xx xx xx xx x x x

Надежность o o o x xxx xx xx xx xx xx xx xx xx xx xx

Конфигурация x x x x x x x xxx x xx xx xx xx xx xx

Сборка, x x x xx x x xx x x xx xx xx xx x x
 Интеграция

Современные методы

Взаимодействие с внешняя среда
Покрытия
Самые простые способ изменить поведение поверхности — покрыть ее краской или слой другого подходящего материала.Все космические корабли используют много разных видов покрытий, от относительно простых до наносить краски на более сложные химически или физически изготовлены конверсионные покрытия. Покрытия характеризуются своим термооптические свойства: поглощающая способность, излучательная способность, отражательная способность. и прозрачность.

Основными недостатками покрытий являются их деградация. окружающей средой и загрязнением, вызванным наземное обслуживание или космические операции, поглощающая способность параметр больше всего пострадал.И управляемость на земле, и космическая среда, как правило, увеличивает первоначальную поглощающую способность покрытие, приближающееся к значению конца срока службы (EOL). Последнее зависит от времени, проведенного на орбите, соответствующая среда (частица потоки, УФ-поток и т. д.) и ориентация поверхности по отношению к по движению космического корабля.

Правильная конструкция TCS должна должным образом учитывать все эти факторы и используйте подходящие для начала жизни (BOL) и EOL ценности.

Многослойная изоляция (MLI)
При простом покрытии недостаточно, чтобы избежать больших тепловых потерь или выгод для поверхность, можно использовать многослойный утеплитель.Он состоит из определенное количество слоев пластикового материала (обычно майлара или Каптон), покрытый с одной или двух сторон слоем металлического материал для уменьшения излучения и разделен листами прокладочный материал (например, дакроновая сетка), чтобы избежать прямого контакта между соседние фольги. Внешнее покрытие фольгой зависит от конкретное применение: он может быть окрашен или металлизирован, или может даже состоят из другого материала (например, армированного стекловолокном ткань).

Эффективность MLI может быть определена либо в терминах линейного проводимость через одеяло или через так называемый «эффективный эмиссия ‘.В первом случае тепловой поток можно рассчитать как произведение заданного значения на температуру разница между внешним слоем и фурнитурой, покрытой одеялом. Во втором случае он рассчитывается как лучистый теплообмен с использованием эффективного эмиттанса (рис. 2). Этот параметр имеет очень простую математическую формулировку, но он может иметь совершенно разные физические значения и выбор определение зависит от используемой техники моделирования.

Фигура 2.Определение эффективного излучения для различных макетов MLI

Факторами, влияющими на эффективность, являются физические состав одеяла (количество слоев, тип покрытия, и т. д.), средняя температура одеяла (обычно арифметическая среднее значение между двумя крайними слоями), возможное присутствие воздух или влажность внутри слоев и давление между ними. Очень важным фактором является то, как одеяло нанесенный на поверхность космического корабля: цельный кусок одеяла покрытие большой поверхности более эффективно, чем несколько небольших одеяла, покрывающие ту же поверхность.Одеяло, подвешенное над поверхность (случай 3 на рис. 2) более эффективна, чем в прямом контакт с поверхностью (случай 1 на рис. 2).

Вообще говоря, эффективность MLI измеряется на относительно небольшие выборки, в то время как реальная эффективность MLI Система известна только во время тепловых испытаний на уровне системы. Следовательно, во время этап проектирования.

На рисунке 3 показана зависимость теплопроводности от температуры для Образцы MLI, измеренные в ESTEC для некоторых недавних программ ESA.На рисунке 4 показана зависимость теплопроводности от среднего значения. температура для образцов и реальных (с нахлестом, швами, и т. д.) MLI (имеющий идентичный состав), измеренный для Spacelab.

Рис. 3. Теплопроводность нескольких образцов MLI как функция средней температуры

Рисунок 4. Влияние перекрытия и наличия пропусков на MLI. теплопроводность

Жалюзи / ставни
Поверхность может потребоваться только защищен во время определенных фаз миссии, в то время как в другое время он должен быть свободным, чтобы излучать в глубокий космос.Жалюзи можно использовать либо для обеспечения радиатора во время фаз с Sun освещение, или для уменьшения потерь тепла в холод (тень) фазы.

В решетчатом радиаторе, показанном на рис. 5а, каждая лопасть снабжен сенсорным / исполнительным элементом (например, биметаллическим пружина), которая определяет температуру опорной плиты радиатора и соответственно вращает лезвие. Радиатор можно заблокировать полностью выключается, когда температура ниже (или выше для Солнца жалюзи), чем заданное значение, и подвержены разной степени в зависимости от преобладающего уровня температуры.Точность регулирование температуры зависит от физического характеристики механизма жалюзи и, как правило, ограничены до ± 5 ° C.

Рис. 5. Схема жалюзи (а) и заслонки (б).

Жалюзи для установки на радиаторы были разработаны в Европе. в начале 1970-х годов ERNO и SNIAS (сегодня DASA Aerospace и Aerospatiale соответственно), но применялись они нечасто на борту европейского космического корабля.

Затвор (рис. 5 б) состоит из тонкой металлической пластины (или одеяло), которое можно скользить по поверхности (обычно электродвигатель), чтобы изменить открытую площадь радиатора почти непрерывным способом от нулевой до максимальной экспозиции.Преимущества по сравнению с жалюзи более эффективный коэффициент излучения, когда заслонка полностью открыта (многоотражение отсутствует или очень ограничено) эффекты) и лучшая эффективность изоляции, когда полностью закрыто. Тепловой затвор этого типа использовался на Джотто ЕКА. космический корабль.

Преимущества жалюзи и жалюзи — большая адаптация к условиям окружающей среды и снижению мощности и энергия, необходимая для обогрева во время холодных фаз. Недостатки масса и наличие сопутствующих механизмов, которые могут снизить надежность ТКС.

Теплоснабжение
Электрооборудование обогреватели
Нагреватели электрические сопротивления самые простые средства обеспечения теплом оборудования космических аппаратов. Обеспечение и функции хранения разделены тем, что первый осуществляется TCS, а последний обеспечивается за счет мощности подсистема.

Обогреватели могут иметь постоянное питание или, как правило, могут включаться и выключаться в зависимости от температуры контролируемый элемент. В последнем случае возможно наличие местное управление с помощью термостатов или центральное управление через специальный коммутационный блок (так называемый терморегулятор) или через Система обработки данных космического корабля (DHS).Это подразумевает использование датчики температуры и данные и командные строки. В зависимости от особая конфигурация космического корабля и требования к температуре, эта система контроля и управления нагревателем может стать весьма сложный. Поэтому основными недостатками обогревателей являются необходимость для электроэнергии и сложности DHS или снижение надежности при использовании термостатов.

На всех космических аппаратах используются электронагреватели. В последнее время лет европейские обогреватели были аттестованы в соответствии с строгие спецификации ESA как для одинарной, так и для двойной плотности конструкции (до 200 Ом / см²).

Радиоизотопные нагреватели
Некоторые планетарные и исследовательские миссии к периферии Солнечной системы не могут полагаться на Солнце и батареи для производства и хранения электроэнергии мощность для целей TCS. Радиоизотопные нагревательные блоки (РУ) на базе на плутонии, затем использовались либо для обогрева космического корабля напрямую или для производства электроэнергии с помощью радиоизотопа Термоэлектрические генераторы (РИТЭГи) для питания нагревателей. Есть в настоящее время нет европейских производителей RHU или RTG, но как США и Россия разработали и использовали эти устройства для своих миссии в дальний космос.Политические проблемы, а также проблемы с закупками сделает использование этого типа RHU все менее и менее приемлемым в будущем.

Накопление тепла
Материалы с фазовым переходом (PCM) предлагают возможность накапливать тепловую энергию непосредственно как скрытую тепло плавления или сублимации. Контролируемый элемент связан с сосудом, заполненным ПКМ. Когда элемент активен, PCM поглощает тепло и плавится или сублимирует при стабильной температура; когда оборудование неактивно, PCM может затвердеть, выпуская соответствующее количество тепла.Обычно плавильные ПКМ могут быть легко использованы в обратимых, закрытых системах, в то время как сублимирующие ПКМ используются в открытых, необратимых системы (т.е. газ выходит после фазового перехода, чтобы избежать избыточное давление).

Наиболее важными параметрами являются температура, при которой происходит фазовый переход, и количество поглощенного тепла или выпущен во время изменения. Диапазон температур обычно составляет интерес представляет диапазон, близкий к нулю (от 5 до + 10 ° C), или конкретные диапазоны для конкретных экспериментов, e.грамм. 80 ° C для медико-биологические эксперименты. Другими важными параметрами являются теплопроводность и плотность двух фаз; в бывший из-за необходимости передачи тепла эффективно внутри PCM, а последний, потому что содержащий конструкции должны выдерживать объемное изменение ПКМ.

Два преимущества устройства PCM — это стабильность контроль температуры и отсутствие движущихся частей. Жара- потребность в хранении определяется продолжительностью включения обратимого систем, а также по общему времени работы для нереверсивных (т.е.грамм. сублимационные, кипящие ПКМ) системы. Поскольку масса устройства прямо пропорциональна способности аккумулировать тепло, это сложно использовать устройство PCM без серьезного удара на общий массовый бюджет. Более того, проблемы, связанные с ограниченная теплопроводность многих ПКМ делает необходимым использовать оребренные емкости, которые снова увеличивают массу и объем устройств. Еще один повод для беспокойства — дизайн контейнер от утечки, для безопасности (PCM могут быть довольно коррозионные) и функциональные причины.

устройств на базе ПКМ использовались на космических кораблях США, в том числе несколько миссий, запускаемых шаттлами. Различные макеты были разработан в Европе в 1970-х годах, но, помимо приложения на Spacelab нет упоминаний об их использовании на других Европейский космический корабль.

Сбор и транспортировка тепла
выбор наиболее подходящей системы и компонентов зависит от общего уровня мощности, удельной мощности и температуры требования.

Механические элементы
Обычный способ сбора тепло, рассеиваемое любым элементом оборудования, проходит через его опорную плиту и элементы крепления (монтажные ножки).С увеличением мощности рассеивания, вся опорная плита должна соприкасаться с панель космического корабля. Передаваемое тепло зависит от такого параметры как межфазное давление, чистота поверхности, типы задействованных материалов и т. д., что иногда бывает сложно для количественной оценки (на уровне проектирования) и контроля (во время производства и интеграция). Способы увеличения проводимости за счет поверхности раздела включают использование металлических или синтетических матов, или нанесение термопасты.Это последнее решение должно использовать с осторожностью из-за очевидного потенциального загрязнения проблемы.

В некоторых случаях несколько блоков подключаются вместе к одному промежуточная сплошная панель, называемая дублером, обычно из алюминия. Этот удвоитель распределяет тепловыделение по большую площадь, тем самым обеспечивая улучшение равномерность температуры и увеличение эффективного контакта область к теплопередающему или теплоотводящему устройству. это удобно размещать резервные блоки или блоки, работающие с разные рабочие циклы на одном удвоителе, чтобы использовать тепло, рассеиваемое рабочими блоками для поддержания других в установленных пределах без необходимости в дополнительной мощности нагрева.В Недостатком такого простого решения является масса дублера, которые должны быть достаточно толстыми для достижения хорошего КПД.

Иногда используются оплетки из проводящего материала (например, меди) для подключения теплоотводящего оборудования к «выносному» радиатору. В качестве общая проводимость пропорциональна поперечной сечение и обратно пропорционально его длине, этот метод может очевидно, что его можно использовать только на короткие расстояния и очень низкие тепловые нагрузки. Например, потребуется медный стержень весом около 22 кг. для транспортировки 10 Вт на расстояние 1 м с температурой разница 10 °.Для сравнения простая тепловая трубка (например, тепловая трубка из нержавеющей стали / аммиака диаметром 9,5 мм) обеспечивает лучшую производительность (меньший перепад температур) для масса 0,25 кг / м, т.е. примерно в 100 раз меньше. Одно преимущество коса — это ее гибкость, которая обеспечивает определенную степень изоляция от вибрации и помогает избежать конфигурации проблемы.

Тепловые трубки
Тепловые трубки — это устройство, которое позволяет эффективный транспорт тепловой энергии. Обычно он состоит из герметичная металлическая трубка с капиллярной структурой внутри, заполнен подходящей рабочей жидкостью.Тепло поглощается одним концом за счет испарения жидкости и высвобождается с другой стороны конденсация пара. Жидкость возвращается в испаритель капиллярными силами.

На космических кораблях чаще всего используются тепловые трубки. тип алюминия / аммиака, обеспечивающий оптимальный контроль температуры в диапазоне 0-40 ° C. Поскольку количество переносимого тепла по трубе определяется ее конструкцией и размерами, эквивалентная теплопроводность фиксирована, что приводит к постоянному Теплопроводная трубка (CCHP на рис.6а).

Рисунок 6. Схемы ЦТЭУ (а) и ВТЭУ (б).

Существует также специальный тип тепловой трубки, известный как переменная Теплопроводная трубка (ВЧП, рис. 6б). Это устройство обеспечивает лучший контроль температуры, когда оборудование может рассеиваются на разных уровнях мощности, или конденсатор подвергается воздействию в изменяющуюся среду. Количество передаваемого тепла составляет обычно контролируется путем блокировки части области конденсатора с помощью инертный газ.

Поскольку капиллярные силы слабее гравитационных, тепловые трубки могут работать только в поле силы тяжести, если испаритель и конденсатора на одном уровне, или если испаритель ниже конденсатор (так называемый «режим рефлюкса»).Следовательно, если у космического корабля тепловые трубки расположены в разных плоскостях, это не всегда можно полностью проверить полную тепловую схему с только тестирование на уровне системы. Однако, как уже было сказано, это ограничение может быть преодолено и поэтому не должно ограничивать использование тепловых трубок, дающих большие преимущества.

Контуры охлаждения
Для большего или большего рассеивания мощности строгие требования к температуре, другой сбор тепла и могут использоваться транспортные системы.Различные виды жидких петель были предложены и применены, чтобы справиться с этими ситуациями.

В однофазных контурах охлаждающая жидкость поглощает тепло от рассеивающих тепло предметов (например, через холодную пластину или теплообменник), увеличивая его температуру, и транспортирует к теплоотводящему устройству (теплообменнику или напрямую через радиатор), где жидкость охлаждается. Механический насос — это необходим для обеспечения гидравлической энергии, необходимой для этой задачи (Рис. 7а).

Рисунок 7.Схема контуров охлаждения: (а) Однофазный контур. (б) Двухфазная петля с механическим приводом. (c) Двухфазный капилляр петля. (d) Двухфазный гибридный контур

Преимущества этих систем заключаются в их гибкости и отсутствие чувствительности к их ориентации и механическим среда. Скорость потока жидкости можно легко регулировать (например, через насос с регулируемой скоростью), что позволяет использовать любой из вариантов мощности рабочие циклы (возможно соотношение от 1 до 10) и / или разные уровни точности, стабильности и однородности температуры.В диапазон температур может быть адаптирован к конкретному применению выбрав подходящую жидкость. Поскольку жидкость циркулирует за счет механического воздействия насоса система работает с одинаковая эффективность на земле, на борту космического корабля или во время спуска на небесное тело. Недостатки — мощность необходим для привода насоса и возможных вибраций, вызванных насос и потоки жидкости.

Однофазные жидкостные контуры широко используются с самого начала дней пилотируемых космических полетов.В России их тоже использовали часто для беспилотных космических аппаратов; например были использованы воздушные петли на Протоне, жидкостные петли на мощных телекоммуникациях космический корабль (в сочетании с развертываемыми радиаторами), и комбинированные жидкостно-воздушные петли на извлекаемых низкоорбитальных космических аппаратах (например, Foton). В Европе они использовались на Spacelab и Eureca, и в будущем будет использоваться на орбитальной орбите Колумбуса. Помещение, а также миниатюрный логистический модуль под давлением.

Двухфазные контуры с механической накачкой (ПДК, рис.7b) являются аналогичен однофазным петлям, за исключением того, что жидкость меняет состояние (испаряется при поглощении тепла и конденсируется в устройства для отвода тепла) вместо того, чтобы просто изменять температуру. В преимущество по сравнению с однофазным типом состоит в том, что меньшая скорость потока жидкости, необходимая для управления тем же количеством тепла (за счет использования скрытой теплоты испарения) и связанное снижение уровня ресурсов, необходимых для TCS (меньшее потребление электроэнергии насоса, меньшая масса за счет более мелкие трубопроводы для жидкости и запас жидкости и т. д.).

В контурах с капиллярной накачкой (CPL: рис. 7c) движущая сила обеспечивается капиллярным действием материала фитиля внутри испарители и отдельный механический насос не нужны. Однако есть определенные операции или этапы миссии для какая помощь капиллярному действию может быть желательной (например, запуск контура, пиковые нагрузки, высокие механические нагрузки или заземление тестирование).

Гибридные петли (рис. 7d), состоящие из CPL с механической насос сейчас предлагаются.При номинальных режимах работы насос обходится, и поток жидкости обеспечивается капилляром действия. Только во время критических фаз насос вставляется в петля для обеспечения дополнительной энергии, необходимой для жидкости. Много экспериментальные CPL летали или летят, чтобы продемонстрировать технология, которая в настоящее время используется в нескольких земных наблюдательные эксперименты, например европейский ATLID и американский EOS-AM.

Термические стыки
Они используются для передачи тепла от фиксированный элемент космического корабля к любому развертываемому / подвижному / вращающемуся элемент (e.грамм. радиатор). В зависимости от характера и степени допустимое движение (однократное развертывание, непрерывное вращение, и т. д.), соединение может быть очень простым (упомянутая тесьма выше для малых тепловых нагрузок) или значительно более сложный.

Гибкие тепловые трубы были предложены для одиночного развертывания, и вращающиеся термические соединения (на основе сплавов с памятью формы или газа давление) для периодического вращения. Их еще предстоит летать на Европейский космический корабль.

Отвод тепла
Радиаторы
A радиатор — это просто (высокопроводящая) панель, подвергающаяся глубокому пространство и (обычно) покрытые покрытием с высокой излучательной способностью.В зависимости от размеров и конфигурации космического корабля возможны быть центральными радиаторами, к которым отводится все тепло на борту передается, или несколько радиаторов, каждый из которых предназначен для полезной нагрузки блок или группа полезных нагрузок и / или подсистем.

Рассеивающее оборудование может быть установлено непосредственно на радиатора или подключенных к нему с помощью тепловых трубок или контуров жидкости. В последнем случае тепловые трубы или жидкостные трубопроводы могут быть крепится к наружным граням радиатора или прямо встраивается в его структуру.Второе решение более эффективно из структурная (экономия массы) и тепловая точки зрения, но также может быть менее надежным из-за вероятности микрометеороидов воздействия на радиатор, и более критично в отношении деятельность по интеграции космических аппаратов.

Размер радиатора зависит от рассеиваемой мощности, температура брака (определяется контролируемыми объектами) и температура окружающей среды (рис. 8). В в большинстве случаев радиатор устанавливается на панели космического корабля и поэтому излучает только с одной стороны.В случае высокого и / или меняющиеся мощности или меняющиеся условия окружающей среды, это конфигурация не очень производительная. Лучшее решение — использовать обе стороны радиатора, но это подразумевает необходимость развертывание радиатора.

Рисунок 8. Влияние на радиатор площади окружающей среды (раковина) и температура радиатора

Один из способов справиться с изменяющейся тепловой нагрузкой — использовать жалюзи. или жалюзи на радиаторе, как обсуждалось ранее.

Тепловые насосы термоэлектрические
Тепловые насосы обратимые машины, способные передавать тепловую энергию от нижних от температуры к телам с более высокой температурой с помощью дополнительного источник энергии.Использовались только термоэлектрические тепловые насосы. в космосе до сих пор, основной особенностью которого является Пельтье элемент, который получается в результате соединения через металлический язычок полупроводниковых материалов типа n и типа p.

Эффективность элемента Пельтье зависит от его внутренней характеристики (термоэлектрический эффект, тепловой и электрический проводимость), электрический ток, температура должна быть контролируется и температура радиатора. Общий производительность термоэлектрического теплового насоса строго связана к эффективности тепловой связи между Пельтье выступы элементов и охлаждаемые или нагреваемые поверхности.

Для низких нагрузок охлаждения / нагрева элементы привинчиваются между опорной плитой управляемого элемента и нагревателем раковина. Термопаста обычно наносится на поверхность раздела с увеличить термический КПД соединения. Однако, как давление на границе раздела не может быть высоким по механическим причинам, это метод не подходит, когда требуются высокие тепловые характеристики (очень строгий контроль температуры и / или сильное охлаждение / нагрев нагрузки). В этом случае предпочтительным решением является пайка элементы к радиатору.

Самыми эффективными радиаторами в настоящее время являются водяные. обменники. Хорошая производительность также может быть получена при воздушном нагреве. обменники, за счет большего объема и большей мощности расход (нужен для привода вентиляторов). Во всех остальных случаях нагрузки охлаждения / нагрева, а также разница температур между холодной и горячей стороной должно быть очень мало, иначе требуемая электрическая мощность становится недопустимой.

Термоэлектрические тепловые насосы обычно используются для герметичных контроль температуры маломощных приборов (преимущества отсутствие вибрации и простота монтажа) и оборудование, используемое для экспериментов в условиях микрогравитации.Многие системы имеют были разработаны и используются как для пилотируемых (например, ESA’s Biorack), так и для беспилотный космический корабль (например, Biobox на борту Foton).

О нас | Поиск | Обратная связь

Бюллетень ESA Nr. 87.
Опубликовано в августе 1996 г.
Разработано ESA-ESRIN ID / D.

AKFA ПРЕДСТАВИЛА НОВУЮ ПРОДУКЦИЮ

Акфа Групп: 19 МАРТА 2020

AKFA представила на выставке Hyatt Regency Tashkent новинки биметаллических, алюминиевых и стальных секционных радиаторов отопления.

AKFA представила на выставке Hyatt Regency Tashkent новинки биметаллических, алюминиевых и стальных секционных радиаторов отопления. 14 марта в отеле Hyatt Regency Tashkent состоялась презентация новинок линейки радиаторов отопления AKFA. На презентации присутствовали представители строительных объектов, партнеры компании и специалисты. Зрителям были представлены две новинки из линейки секционных радиаторов — биметаллический секционный радиатор Castello и алюминиевый секционный радиатор премиум-класса Caliente.Гости также ознакомились с новинкой для узбекского рынка — стальным панельным радиатором от бренда LiderLine. В продолжение мероприятия гостям и партнерам рассказали о преимуществах новинок, затем состоялся интенсивный обмен вопросами и ответами. Завершилось мероприятие розыгрышем, победители которого были награждены памятными призами.

В чем изюминка представленных новинок?

Caliente, что в переводе с испанского означает «горячий, горячий», был создан, чтобы рядом с ним всегда было тепло, даже в холодные зимние дни.Это секционный алюминиевый радиатор премиум-класса, который отличается высокой теплоотдачей (200 Вт), антикоррозийным покрытием, улучшенной конструкцией и улучшенными конвекционными свойствами. Глубина секции 100 мм, что делает ее идеальной для индивидуального отопления. Радиаторы Caliente удовлетворят даже самых требовательных клиентов, ценящих надежность, комфорт и долговечность. Алюминиевые секционные радиаторы позволяют обогревать помещения практически любого размера, и это ощутимое преимущество при установке в частных домах и коттеджах.

Выбирая радиатор отопления, потребитель должен быть уверен в его надежности и долговечности, ведь аккумулятор не устанавливается на один год. Поэтому важно знать, что однажды он не потечет и не испортит пол и мебель.

Алюминиевые радиаторы считаются наиболее эффективными из-за высокой теплопроводности алюминия, который быстрее нагревается и отдает больше тепла.А использование сразу двух видов тепла для отопления дома — конвекционного и радиационного — значительно снижает затраты на электроэнергию. Еще одним новичком в хорошо зарекомендовавшей себя линейке биметаллических секционных радиаторов от AKFA является Castello, название которого с итальянского переводится как «замок, прочный, надежный». В этом случае можно с уверенностью сказать, что его название полностью себя оправдывает. Он может выдерживать высокое рабочее давление до 30 бар, что делает его идеальным для систем центрального отопления. Срок службы таких радиаторов составляет около 20-30 лет, внутренние трубы Castello изготовлены из стали, а внешние части — из алюминия, все стыки герметичны.Трубы имеют гладкую внутреннюю поверхность, поэтому песок и окалина, циркулирующие в трубопроводе, не застревают в них. Но главным достоинством биметаллических радиаторов можно назвать стойкость к высокому давлению. Также модели «Авангард» и «Классик» получили новый цвет — Черный 9005, в дополнение к существующим цветам Gray 810 и Choco 840. Это позволит реализовать новые дизайнерские решения в интерьере, где новый черный радиатор станет не только средство обогрева помещения, но и изюминка дизайна.

Стальные панельные радиаторы Liderline предназначены для автономной системы отопления и отличаются широкой размерной линией. Вы можете заказать радиаторы высотой от 30 до 60 см и длиной от 40 до 200 см. Уже сейчас вы можете убедиться, что в холодную погоду семья может наслаждаться теплом, уютом и красотой благодаря оптимальным радиаторам.

Вернуться к новостям

Алюминиевые радиаторы отопления global. Радиатор «Global»

Итальянские радиаторы

Global известны своей надежностью и непревзойденными техническими характеристиками … Как и все итальянское отопительное оборудование, имеют длительный срок службы, их конструкция тщательно продумана … Какие батареи от этого известного производителя? Об этом мы поговорим в нашем обзоре.Мы вам скажем:

о конструктивных особенностях радиаторов Global;
о модельных рядах и их отличиях;
о плюсах и минусах радиаторов;
о технических характеристиках;
о популярных моделях.

В заключение мы разместим кастомные обзоры этих итальянских радиаторов.

Технические характеристики радиаторов «Global»

Разработка и модернизация технологических процессов производства высокопрочных радиаторов облегчена сугубо российскими условиями эксплуатации отопительного оборудования … Ни для кого не секрет, что бытовые системы централизованного теплоснабжения отличаются нестабильностью давления и отвратительным качеством теплоносителя. Именно это и позволило создать оборудование, способное работать в самых неблагоприятных условиях. .

Впоследствии на рынке появились биметаллические радиаторы «Глобал», которые отличаются стойкостью к гидроударам, высокому давлению, высоким температурам и агрессивному теплоносителю.Благодаря этому продукция итальянского бренда получила положительные отзывы российских потребителей — сегодня устройства Global установлены в десятках тысяч домов и квартир.

Модельные ряды

На рынке отопительного оборудования представлены следующие серии радиаторов:

радиаторы биметаллические Global Style Extra;
радиаторы биметаллические Global Style Plus;
алюминиевые радиаторы ISEO;
алюминиевые радиаторы VOX.

Рассмотрим эти составы подробнее.

Биметаллические радиаторы Global

Если для вас важна небольшая глубина радиаторов, выберите серию Style Extra.Хотите максимально эффективно использовать тепловую мощность? Тогда взгляните на линейку Style Plus. Цена за секцию колеблется в пределах 1000-1100 руб.

Биметаллические радиаторы

Алюминиевые радиаторы Global

Как и в случае с биметаллическими моделями, окраска алюминиевых радиаторов «Глобал» в процессе производства осуществляется в два этапа. Межосевое расстояние от 300 до 800 мм. Благодаря своим техническим характеристикам алюминиевые батареи быстро прогревают помещение и одинаково быстро реагируют на изменение температуры теплоносителя.

Плюсы и минусы Global Battery

Итальянские радиаторы

обладают рядом важных преимуществ:

высокое качество металлов, использованных для их разработки;
устойчивость к низкому качеству охлаждающей жидкости;
высокая теплоотдача — до 195 Вт , в зависимости от межосевого расстояния;
качественная двухэтапная покраска;
надежная защита от протечек;
стойкость к высокому давлению;
соответствие всем российским и европейским нормам и стандартам.

Не без недостатков:

, несмотря на защиту от коррозии, алюминиевые радиаторы Global нельзя использовать в централизованных системах отопления ах;
высокая — в продаже можно найти более дешевые модели, ничем не уступающие по качеству.

Несмотря на это, радиаторы Global продолжают занимать лидирующие позиции на рынке отопления.

Алюминиевые радиаторы Global

Изготовлены из высокотехнологичных алюминиевых сплавов методом литья под давлением. Адаптирован к холодным русским зимам.

Имеют ряд преимуществ :

Экономия тепловой энергии за счет теплового КПД алюминия.Алюминий быстро нагревается и дает равномерный нагрев за более короткое время.
Алюминиевые радиаторы Global позволяют быстро и легко нагреть помещение , когда это необходимо.
Реагирует на команды термостата , обеспечивающего комфортный режим обогрева.
Максимальный комфорт.
Подходит для отопительных установок с более низкой температурой воды , таких как тепловые насосы или конденсационные котлы. Также они работают со стандартными котлами.

Алюминиевые радиаторы Global — идеальное решение для установок , направленных на минимизацию энергопотребления .

Новые европейские стандарты требуют повышения энергоэффективности в новых зданиях. В результате к системам отопления предъявляются повышенные требования, что позволяет снизить энергозатраты при сохранении комфортных условий проживания.

Простой монтаж … Монтаж алюминиевых радиаторов Global состоит из отдельных секций. Учитывается необходимая длина и высота.
Долговечность и надежность … 40-летний опыт проектирования и производства алюминиевых радиаторов гарантирует надежность и длительный срок службы.

Глобальный ассортимент алюминиевых радиаторов

ISEO — комфорт и энергосбережение. Они моментально реагируют на поддержание нужной температуры. Благодаря высокой теплопроводности алюминия радиаторы также могут использоваться в установках с конденсационными котлами и при низких температурах воды.

VOX — инновационные технологии, новый дизайн. Материал высокого качества. Поверхность радиатора обрабатывается методом анафореза — это электролитическая окраска с нанесением эпоксидного слоя.

EKOS и EKOS PLUS — радиаторы инновационной линейки. Эксклюзивный дизайн. Их используют в помещениях, где важен эстетический результат. Качественные материалы дают максимальную гарантию стабильности и долгой эксплуатации. Двойная защита поверхности с анафорезом с эпоксидными порошками гарантирует безупречную и долговечную отделку. Высокая тепловая мощность позволяет устанавливать менее громоздкие радиаторы. Простая установка

OSCAR — идеально подходит для любого применения в доме, гостинице и везде, где требуется высокий комфорт … Радиатор технологичен: в нем используется эксклюзивный процесс сварки. Стенки водяного канала более толстые, что увеличивает надежность радиатора.

Биметаллические радиаторы Global

Эти радиаторы специально разработаны для суровых климатических условий. Радиатор имеет внутреннюю часть из стали, что придает высокую прочность и позволяет избежать коррозии. Наружный слой из алюминия, обеспечивающий высокую теплоотдачу. Конструкция радиаторов предотвращает образование воздушных карманов.Они выдерживают скачки давления до 40 атмосфер. Срок службы до 20 лет. Монтаж осуществляется в системах автономного отопления и в многоквартирных домах с централизованным отоплением. Состоит из секций. Количество секций влияет на мощность радиатора: чем больше секций, тем больше мощность. Экономичный, функциональный. Комфортный режим отопления.

Среди моделей биметаллических радиаторов Global можно выделить следующие:

Модели алюминиевых и биметаллических радиаторов Global также имеют два типоразмера, различающиеся межосевым расстоянием 300 мм и 500 мм.

Изучив список моделей радиаторов Global, вы можете увидеть некоторые преимущества и недостатки .

В производстве этих радиаторов используются высокотехнологичные сплавы, что гарантирует долгий срок службы … Использование секций позволяет варьировать длину радиаторов , необходимых для этого помещения. К плюсам можно отнести современный дизайн, качество сборки, простоту монтажа, высокую теплоотдачу. Биметаллические радиаторы можно устанавливать как в зданиях с индивидуальной системой отопления, так и в многоэтажных домах с центральным отоплением.Алюминиевые радиаторы нежелательно устанавливать вместе с системой центрального отопления , так как внутренний слой алюминия может быть разрушен химическими веществами, находящимися в воде. Алюминиевые радиаторы Global лучше всего устанавливать в частных домах. Соблюдать химическое соответствие теплоносителя.

На рынке есть и другие производители радиаторов. Есть производители, которые имеют более низкую цену по сравнению с по цене радиаторов Global. GLOBAL Radiatory имеет большой опыт в разработке инновационных радиаторов, что позволяет нам работать над новыми модификациями.

Например, межколлекторный канал Радиаторы Global шире, чем те же радиаторы Sira Group, что приводит к меньшему количеству засоров.

Еще можно найти в изобилии * плохие * китайские копии биметаллических радиаторов от другого итальянского производителя Viertex. Чтобы не оказаться в такой ситуации, необходимо при покупке радиаторов всегда требовать сертификат.

Стоимость радиаторов Global зависит от модели , межосевого расстояния и количества секций … Для обогрева площади 1,5 — 2 м² берется одна секция, но необходимо учитывать выбор модели с необходимыми техническими характеристиками. Таким образом, можно рассчитать количество секций на площадь необходимого помещения.

Стоимость одной секции алюминиевого радиатора Global может варьироваться от 390 до 520 рублей. Стоимость одной секции биметаллического радиатора колеблется от 650 до 750 рублей.

Видеообзор радиатора

Global

Глобальный стиль и технологические особенности

Освоено производство отопительных приборов следующих типов и марок:

Global — итальянская компания, производство также находится в Италии

Алюминий:
Экструзионные радиаторы:
Полностью биметаллические радиаторы:
- Style
- Стиль Экстра
- Style Plus
Полотенцесушитель JUNIOR

Покраска всех отопительных приборов двухэтапная: сначала наносится и закрепляется слой краски, а сверху — защитное лаковое покрытие.Эта технология позволяет надолго сохранить первозданный вид, а также поверхности хорошо переносят контакт с моющими средствами … Производитель рекомендует периодическую очистку от пыли с помощью мыльных растворов (пыль сильно снижает теплоотдачу, а также вредна для здоровья). Запрещается использование абразивных или химически активных веществ.

Алюминиевые радиаторы Global

Таблица технических характеристик алюминиевых радиаторов Global (нажмите для увеличения)

Экструзионные радиаторы

Эти нагревательные приборы производятся другим способом. Часть радиатора с пластинами изготавливается методом экструзии: она не отливается, как описано выше, а выдавливается, придавая заданную форму. Полученные панели прижимаются или приклеиваются к литым коллекторам. Этот вариант, конечно, имеет гораздо меньшее рабочее давление, более тонкие стенки, меньший вес и меньшую теплоотдачу.Для наших сетей очень плохо приспособлены экструзионные радиаторы. Их можно использовать только в индивидуальном отоплении: рабочее давление — 9 атм. Главный аргумент в их пользу — невысокая цена. Положительным качеством можно считать небольшой вес: не на все стены можно навешивать высокую конструкцию большого веса. Тогда радиаторы из экструдированного алюминия от Global — идеальное решение … Но для нормальной работы требуется стабильное давление. Также они более требовательны к качеству теплоносителя: pH строго в пределах 7-8.

Если вы выбираете из двух моделей Global OSCAR или Global Ekos Plus, то OSCAR больше подходит для наших условий. У них сварные вертикальные и горизонтальные коллекторы, что обеспечивает большую надежность по сравнению с аналогичными устройствами других производителей. Также у них большая толщина трубы (заметна по весу).

Что такое биметаллические радиаторы

Все знают, что такое алюминиевые радиаторы. Но они могут не знать. Внешне отличий нет: формы очень похожи.Алюминий легче по весу. И все из-за дизайна. Биметаллические батареи Global изготовлены из сварных стальных трубок, вокруг которых отлиты ребра из алюминиевого сплава. Подающий и обратный коллекторы и соединяющая их вертикальная труба изготовлены из стали. Все это сварено в единую конструкцию. Полученная комбинированная секция радиатора имеет преимущества обоих металлов: прочность и коррозионную стойкость стали, а также хорошее рассеивание тепла алюминием.

В чем преимущества этого решения:

высокая прочность и достаточно высокое рабочее давление — до 30 атм;
возможность использования с антифризом — pH 6.5-9,5;
высокая теплоотдача — 170-185 Вт от одной секции с межосевым расстоянием 500 мм.

Биметаллические радиаторы «Global Style»: технические характеристики

Радиаторы «Global»

«В 2008 году заменили аккумуляторы.Мы установили итальянский Global Style 500 — четыре радиатора в десяти секциях и один из шести. В комплекте была подробная инструкция о самом радиаторе и о том, как его установить. Установил специалист, мне помогло. За семь лет эксплуатации проблем не было. Что мне не очень нравится: долго спускают воздух через кран Маевского. Больше комментариев нет. Продукция очень качественная. Рекомендую ».

Сергей, Ростов-на-Дону

«Я никогда не думал, что форма радиатора может сильно повлиять на тепло в комнате.Но так оно и оказалось. Четыре года назад мы установили биметаллические радиаторы Global Style 500, и стало намного теплее. От него исходит ощутимый поток тепла. Хотя говорят, что в частные дома ставить не надо, у нас такие есть. Мы ни разу об этом не пожалели. Отзыв однозначно положительный. «

Елистина, Москва

«Я снабдил себя алюминием Global. Я очень доволен качеством. Они работают три года и никогда не испытывали никаких проблем.«

«Я установил себе Global Style 500. Отстой. Из двенадцати секций теплые только первые две. «

«Трехлетняя эксплуатация алюминиевых аккумуляторов Global сняла все сомнения в качестве. Продукция действительно хороша. «

Неуклюжие чугунные радиаторы, долгие годы являвшиеся символом советских систем отопления, постепенно уходят в прошлое. Современный рынок готов предложить взамен отопительные приборы с гораздо большим потенциалом теплопередачи, а производители специально разрабатывают модели, адаптированные к российским условиям (например, итальянские алюминиевые радиаторы Global, Fondital, биметаллические Sira и другие).

Когда выбрать алюминий?
Огромная скорость нагрева воздуха в помещении (в 5 раз быстрее, чем у стальных и чугунных батарей) — отличительная черта алюминиевых радиаторов. К тому же они славятся скромными габаритами и малым весом (вес одной секции без теплоносителя менее 1 кг). Благодаря незначительному значению тепловой инерции алюминиевые батареи Global имеют высокую скорость реакции на изменение параметров регулирующих термостатов.

Однако не всегда можно использовать алюминиевые радиаторы. Если для частных домов, в которых химический состав теплоносителя практически нейтрален по показателям pH, они оптимальны, то в квартирах с центральным отоплением, где в котельных в большом количестве используются щелочные добавки, срок службы алюминия резко сокращается. Чтобы нейтрализовать вредное действие щелочей, итальянские Global изнутри отделаны дополнительным защитным слоем из фтор-циркониевого сплава или полимеров, что значительно увеличивает их живучесть.

Считается, что алюминиевые нагревательные панели не способны выдерживать высокое рабочее давление в сети. Однако это утверждение справедливо только для изделий, изготовленных методом экструзии с соединением элементов сварными швами. Секционные литые радиаторы, состоящие из отдельных сегментов, изготавливаются несколько иначе:

Литые алюминиевые радиаторы

Global легко выдерживают рабочее давление в сети 1,6 МПа и максимальную температуру теплоносителя 110 ° С, что превышает допустимую. типовые характеристики систем централизованного теплоснабжения по параметрам.

Обзор популярных моделей радиаторов

Бесспорным преимуществом алюминиевых радиаторов является их дешевизна. Чтобы купить радиаторы Global, не нужно идти на значительные материальные затраты. Сравним основные востребованные модели:

Название	Особенности	Стоимость 1 секции, руб.
Global VOX	Усиленная конструкция, позволяющая устанавливать радиатор в системах с давлением до 16 атм включительно.Двойное окрашивание: методом анафореза с последующим нанесением полиэфирной краски. В этом случае перед сбором красятся перед, спинка и торцы. Повышенное тепловыделение (152 Вт). Гарантия производителя — 10 лет.	Цена радиатора Global VOX зависит от межосевого расстояния и составляет 480-540
Global KLASS	Компактные размеры с глубиной всего 80 мм. Закругленный профиль верхней крышки упрощает обслуживание и создает особенно элегантный дизайн.	Стоимость Global Klass зависит от выбранного вами цвета. Базовая комплектация обойдется в 420 рублей за секцию
Global ISEO	Улучшенные аэродинамические характеристики и большая площадь рассеивания тепла за счет лепестковой формы верхней части. Увеличенный размер коллектора. Тепловая мощность одного сегмента — 145 Вт.	От 470, в зависимости от межосевого расстояния
Global VIP	Предназначен для работы в системах с нейтральным pH (7-8 единиц), отдельные секции соединяются с помощью сантехнических ниппелей.Тепловыделение — 195 Вт.	4540 — 4550
Global Oskar	Модель изготовлена методом экструзии. Повышенная прочность стенок за счет большей толщины стенок. Тепловая мощность — 347 Вт. Подходит только для индивидуальных систем отопления, так как предел рабочего давления 6 атм.	1 510 — 1 520
Global GL	Ребра специальной формы для повышения энергоэффективности. Они имеют двойную конструкцию для улучшения теплоотдачи.	880 — 1 000
Global Mix	Компактные размеры и повышенная прочность секций с ниппельным соединением. Усиленная конструкция позволяет использовать как в автономных, так и в централизованных системах отопления. Температура — не более 95 ° С.	От 1500, в зависимости от осевого расстояния
Global Ekos	В модели используются литые и экструзионные детали, за счет чего прочность достаточно высокая, а цена ниже. Утолщенная стенка вертикальных каналов (2 мм), теплоотдача — 176 Вт, рабочее давление — 16, выдерживают перепады до 24 атм, поэтому их можно устанавливать в системах центрального отопления.	из 2 750

Отзывы клиентов

Даже этот краткий обзор радиаторов производства Global позволяет выбрать подходящую модель для использования в системе централизованного отопления, а для автономных алюминиевых радиаторов — самый лучший вариант, который есть подтверждается многочисленными положительными отзывами о секционных радиаторах Global:

«Ремонтируем с мужем частный дом, переделали отопление, раньше вместо батарей были просто трубы большого диаметра.Но это было некрасиво: дом был окружен всеми стенами. Поддавшись моде, захотели установить в доме биметаллические китайские радиаторы, но мастера убедили, что для наших условий лучше всего будет использовать итальянскую компанию Global. Скажу честно: для нас глобальное потепление уже началось! В домах всегда тепло, а еще мы установили специальные смесители, регулирующие температуру, и теперь можем поддерживать комфортный режим в каждой комнате: в спальне — ниже, на кухне — теплее.«

Ассортимент радиаторов отопления, представленный на современном рынке, способен поразить любую фантазию. Огромное количество производителей, моделей и форм отопительных приборов очень затрудняет их выбор. При этом действительно качественных товаров не так уж и много. К ним относятся радиаторы Global итальянского производства. В этой статье мы рассмотрим продукцию этого известного бренда.

Общие характеристики радиаторов Global

Прежде всего, стоит отметить, что все отопительные приборы Global, поставляемые в страны постсоветского пространства, адаптированы производителем к нашим непростым условиям эксплуатации.Особенно это актуально для сетей централизованного теплоснабжения, где скачки давления и степень загрязнения теплоносителя могут быть самыми разными.

Но даже если брать индивидуальные системы частных домов, то не каждый собственник занимается уборкой и очисткой воды перед заполнением своей тепловой сети. Иногда водопроводная вода не проходит примитивную фильтрацию и отправляется в систему в первозданном виде. Уважающему себя производителю ничего не остается, как адаптироваться к этим условиям.В результате отопительные приборы Global получили следующие технические характеристики:

Технические характеристики радиатора Global

Каждая секция аккумуляторов Global поставляется с соединительными ниппелями и паронитовыми прокладками. Помимо изделия в сборе, производитель включает в себя кронштейн для радиаторов подходящей конструкции или напольное крепление, ручной дефлектор и торцевые заглушки.

Ассортимент алюминиевых радиаторов

В данном контексте слово «алюминий» вовсе не означает, что прибор изготовлен из чистого алюминия, в природе этого также не происходит.Батареи Global Sectional изготовлены из алюминиевого сплава, содержащего такие элементы, как кремний (до 12%), медь (2,5%) и железо (до 1%). Другие металлы также присутствуют в сплаве в меньших количествах. Этот состав сохраняет замечательные свойства теплопроводности алюминия и в то же время придает материалу прочность, коррозионную стойкость и пластичность для качественного литья.

Традиционно алюминиевые радиаторы для отопления имеют более широкий ассортимент моделей, так как они используются во многих странах мира, а биметаллические радиаторы есть только в странах бывшего СССР… На данный момент для покупки доступны аккумуляторы следующих серий:

Примечание. Производство секционных радиаторов Global Iseo и Klass было запущено совсем недавно, поэтому эти изделия считаются новыми.

Все модели аккумуляторов с межосевым расстоянием 350 и 500 мм, поставляемые в страны СНГ, были усилены по специальной технологии, благодаря чему их рабочее давление составило 16 бар. Остальные изделия высотой 600, 700 и 800 мм не модернизируются и рассчитаны на давление 10 бар, это необходимо учитывать при покупке.Усиленные модели можно отличить по обозначению, в котором добавлена латиница R, например, алюминиевый радиатор Global VOX R 500. Такая же буква выбита на каждой секции возле верхнего коллектора. Это не касается последних новинок — Iseo и Klass, они изначально были закалены.

Перечисленные серии нагревателей различаются формой, количеством и размером вертикальных ребер, которые отвечают за теплоотдачу батареи. Больше принципиальных отличий нет, соединительная резьба ниппелей стандартная — 1 дюйм.В таблице ниже указаны размеры всех моделей алюминиевых радиаторов и значения теплоотдачи на 1 секцию:

Важно. Значения теплоотдачи каждого раздела, представленные в таблице, верны при условии, что разница между средней температурой теплоносителя и воздуха в помещении составляет 70 ° С. То есть в действительности она как минимум в 1,5 раза меньше. , что также необходимо учитывать при выборе аккумуляторов. Кроме того, тепловой поток незначительно меняется в зависимости от количества секций, собранных вместе.Например, 1 батарея из 8 секций будет давать меньше тепла, чем 2 прибора из 4 секций.

Все отопительные приборы Global, в том числе секционные биметаллические радиаторы, имеют внутреннее защитное покрытие, нанесенное по специальной технологии. Его задача — как можно дольше защитить материал от коррозии. Благодаря этому даже алюминиевые батареи могут долгое время и надежно работать в сетях централизованного теплоснабжения. Правда, устанавливать их в квартирах многоэтажных домов не рекомендуется, так как там может не хватить высоты над рабочим давлением, на которое рассчитан радиатор.

Ассортимент биметаллических радиаторов

Для работы в централизованных сетях с теплоносителем высокого давления производители разработали отдельный вид отопительных приборов, в том числе биметаллический радиатор Global. Как следует из названия, его конструктивные элементы изготовлены из двух металлов — стали и алюминиевого сплава.

Прочный внутренний каркас изготовлен из стальных труб методом сварки, по которым течет теплоноситель. Снаружи рама прикрыта ребрами из алюминиевого сплава, что позволяет эффективно отводить тепло от аккумулятора.Под брендом Global продаются следующие модели биметаллических устройств:

ПЛИТКА;
СТИЛЬ ПЛЮС;
СТИЛЬ ЭКСТРА;
СОЛО;
SFERA.

Одними из самых популярных являются радиаторы Global Style Plus, их каркас изготовлен из стальной трубы 38 x 3 мм (горизонтальный коллектор) и 16 x 2 мм (вертикальные трубы). За счет этого цена продукта значительно выше, чем у алюминиевых аккумуляторов с такими же характеристиками.

Но в любых неблагоприятных условиях прибор будет нормально работать, даже разморозка преодолеет это далеко не сразу. Таблица размеров и тепловых характеристик аккумуляторов приведена ниже:

В остальном разница между моделями заключается исключительно в конфигурации оребрения или даже просто в форме секций. Например, у радиатора Global Extra такое же количество ребер, что и у Style, только снаружи он выглядит более обтекаемым.Модель Global Sfera может похвастаться еще более округлой формой, ее верхняя часть сферическая, отсюда и название.

Заключение

Итальянские радиаторы

Global — отличное решение для любого дома, они выделяются не только высоким качеством, но и стильным внешним видом … Большинство пользователей оставляют о них положительные отзывы, претензий практически нет. Чтобы их у вас не было, нужно правильно выбрать количество секций и тип батареи для вашей системы отопления.

таблица мощности и определение количества секций на 1 м2

Особенность радиаторов из биметалла

Понятие теплоотдачи

Размер и объем одной секции

Расчет количества секций по размеру и площади

Теплоотдача биметаллических радиаторов отопления таблица

Теплоотдача биметаллических радиаторов: устройство приборов, способы и место подключения

Устройство

Теплоотдача и способ подключения

Правильное место монтажа

Таблицы теплоотдачи радиаторов отопления разных материалов

Расчет теплоотдачи радиатора

Добавить комментарий

Сравнение радиаторов отопления по теплоотдаче

Как правильно рассчитать реальную теплоотдачу батарей

Порядок расчета

Сравнение по тепловой мощности

Сравнение по другим характеристикам

Заключение

Рекомендуем:

Сравнение теплоотдачи радиаторов разного типа

Стальные панельные радиаторы

Чугунные радиаторы

Алюминиевые радиаторы

Биметаллические радиаторы

Обзор современных биметаллических радиаторов

Преимущества биметаллических радиаторов:

Принцип действия

Требования к эксплуатации биметаллических радиаторов:

Какие биметаллические радиаторы отопления лучше?

Содержание

1. Об особенностях биметаллических радиаторов

2. Конструктивное исполнение – основные разновидности

3. Важные характеристики

4. Популярные производители

5. На чем остановить свой выбор?

Теплоотдача радиаторов отопления | Нюансы расчета

Нюансы расчета

(70+50)/2-20=40

Выводы

Каталог секционных радиаторов отопления с ценами. В наличии со склада и под заказ

Плюсы биметаллических радиаторов?

Для кого подходят алюминиевые батареи?

В чем плюсы стальных панельных?

Биметаллические радиаторы Sira: технические характеристики, отзывы, установка

Описание

Достоинства и конструктивные особенности

Технические характеристики

Советы по выбору

Расчет

Установка

Стоимость

Отзывы клиентов

Почему в водяных радиаторах используется вода? Радиаторы горячей воды Почему в радиаторах горячей воды.

Радиаторы чугунные

Ogint по каталогу чугунных радиаторов:

Радиаторы стальные

Радиаторы алюминиевые

Каталог алюминиевых радиаторов Ogint:

Биметаллические радиаторы

Классификация радиаторов по типу

В разрезе

трубчатый

Закрытая система

Разновидности водяных радиаторов отопления

Панель с регулировкой клапана

Секционный

Трубчатые

Пластинчатая

Выбор батареи по материалу

Чугун

Алюминий

Сталь

Биметаллический

Способы монтажа конвекторных обогревателей

Плинтусы встраиваемые

Этаж и этаж

. Обзор радиаторов отопления «Global. Global: европейские традиции качества

Технические характеристики и преимущества алюминиевых радиаторов Global

Глобальный стиль и технологические особенности
