Барбекю из кирпича — чертежи и фотографии

Итак, вы хотите сделать у себя на участке барбекю из кирпича. Чертежи и фотографии этого устройства помогут вам выбрать себе исполнителя работ, поскольку вы будете представлять, что вам именно нужно.

И уж точно они вам помогут, если решили сделать своими руками барбекю из кирпича. Чертежи и фотографии в этом случае вам просто необходимы. Только они дадут вам возможность видеть конечный результат своих действий.

Какой выбрать барбекю из кирпича

Что же, вы решили, что в вашей зоне отдыха на участке рядом с домом должен стоять кирпичный барбекю. Чтобы выбрать мастера, который сложит вам это сооружение, вы должны заранее представлять тот вариант, который будет стоять именно у вас.

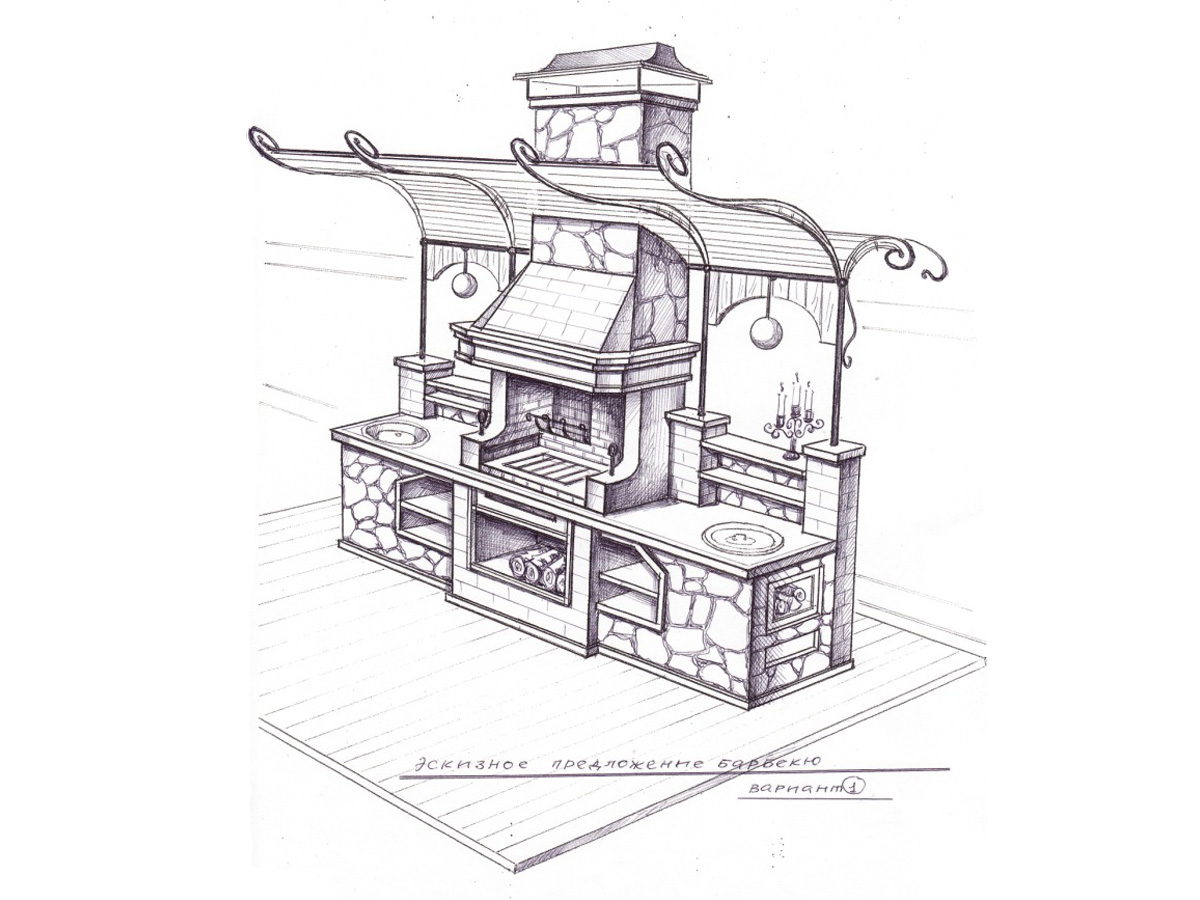

Ведь при заказе вам нужно показать мастеру хотя бы эскиз / набросок, чтобы он мог представлять себе объем работ. И соответственно смог назначить вам цену.

А для этого как раз и нужны фото и схемы, которые здесь вы сможете использовать.

Как сделать барбекю из кирпича своими руками

Некоторые барбекю из кирпича, чертежи и фотографии которых представлены на этой странице, сделаны собственноручно их владельцами. В общем-то, все эти устройства для жарки мяса и рыбы могли бы быть сделаны именно их владельцами.

Ведь выкладывать печь / мангал такого типа довольно просто. Достаточно посмотреть порядовки барбекю для самых простых вариантов, и вы поймете о чем я говорю.

Самые простые варианты выкладываются в полкирпича и имеют простую геометрию. А значит даже новичок, никогда не державший в руках мастерка или шпателя сможет выложить такой барбекю из кирпича.

Порядок кладки барбекю

Чтобы выложить нормальную печь для жарки мяса на открытом воздухе, вам нужно смотреть порядовки и просто следовать по шагам вот этой инструкции:

1. Заливаем фундамент под будущую печь. Достаточно толщины в 10-12 см и использования арматурной сетки. Толщина зависит, конечно же, от размера барбекю.
2. Выкладываем последовательно, согласно порядовок, ряды кирпича. Кирпич лучше всего подойдет рядовой полнотелый.
3. Монтируем рабочую поверхность. Подбирать для садового барбекю лучше чугунный вариант, особенно если барбекю стоит под крышей.
4. Далее выкладываем кирпичный дымоход либо используем металлический вариант дымовой трубы.

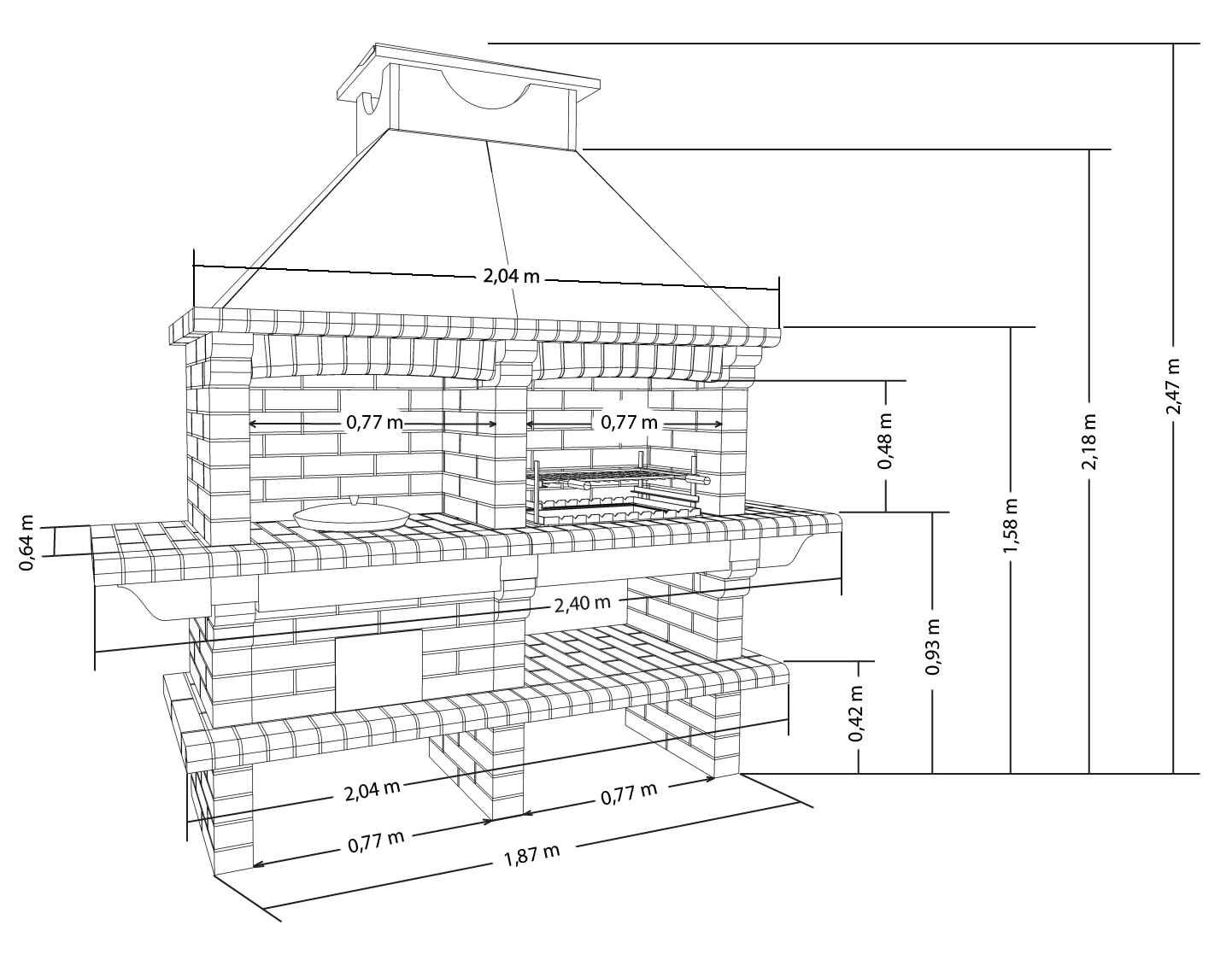

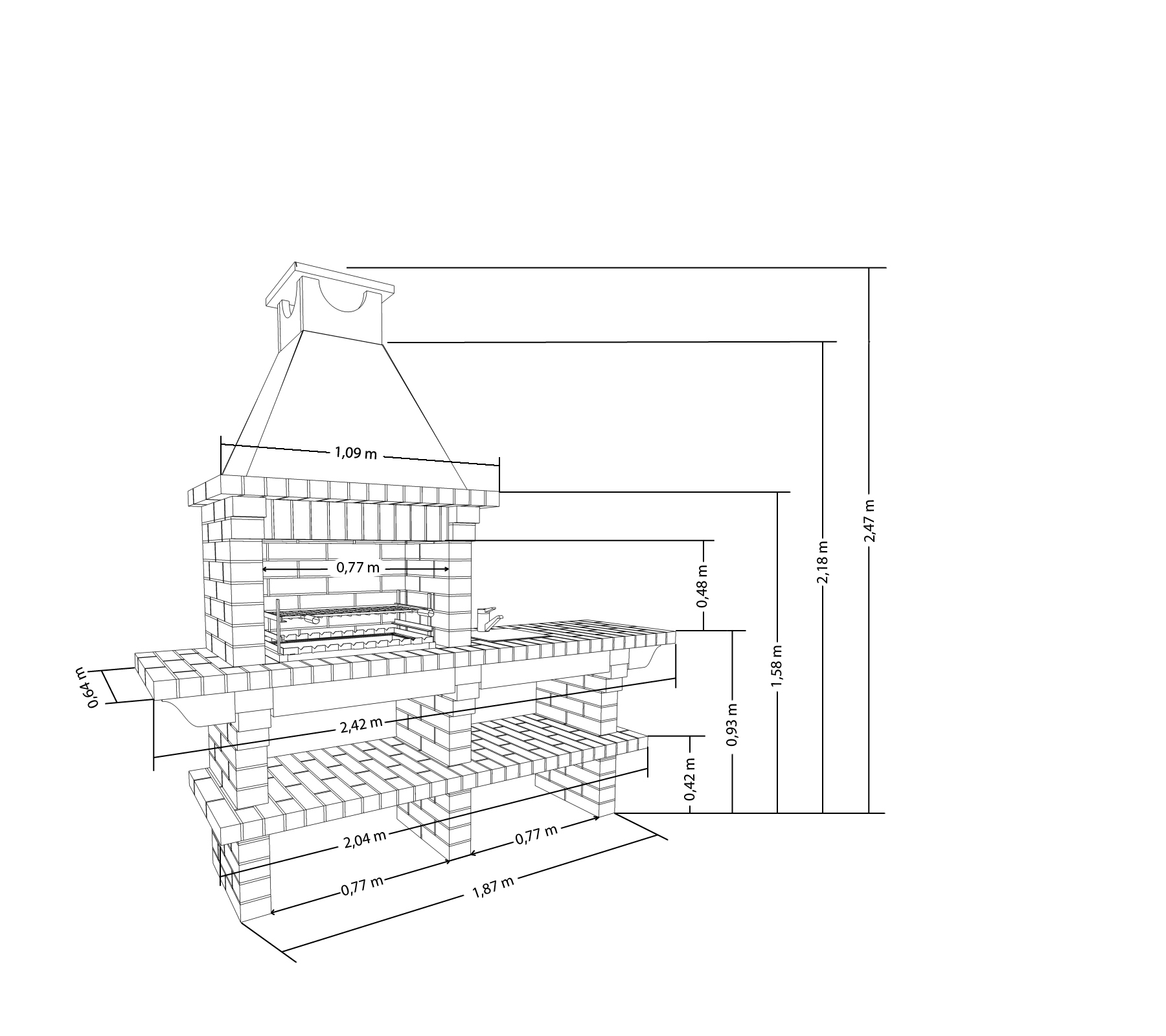

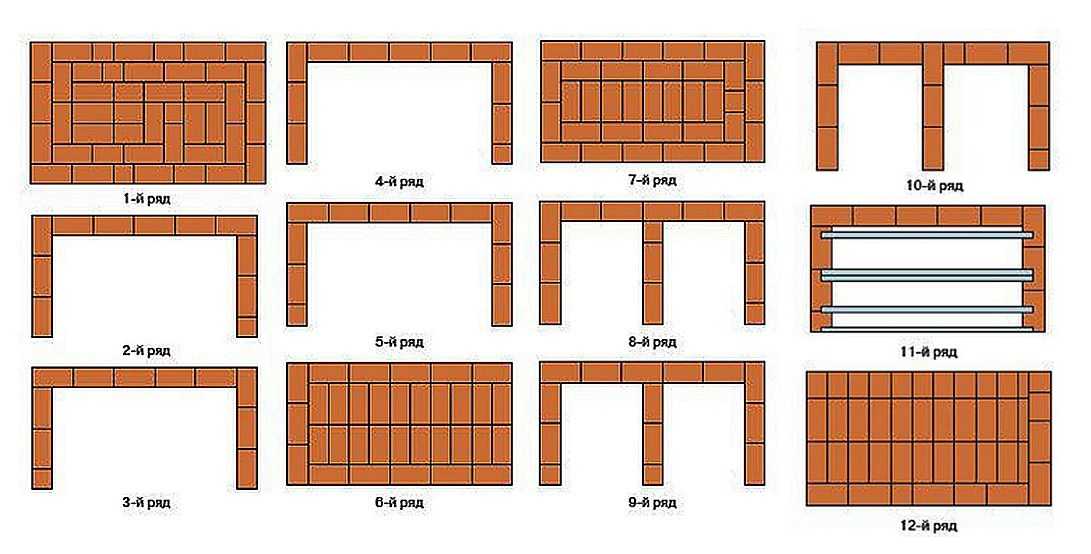

Порядовка № 1. Большой барбекю.

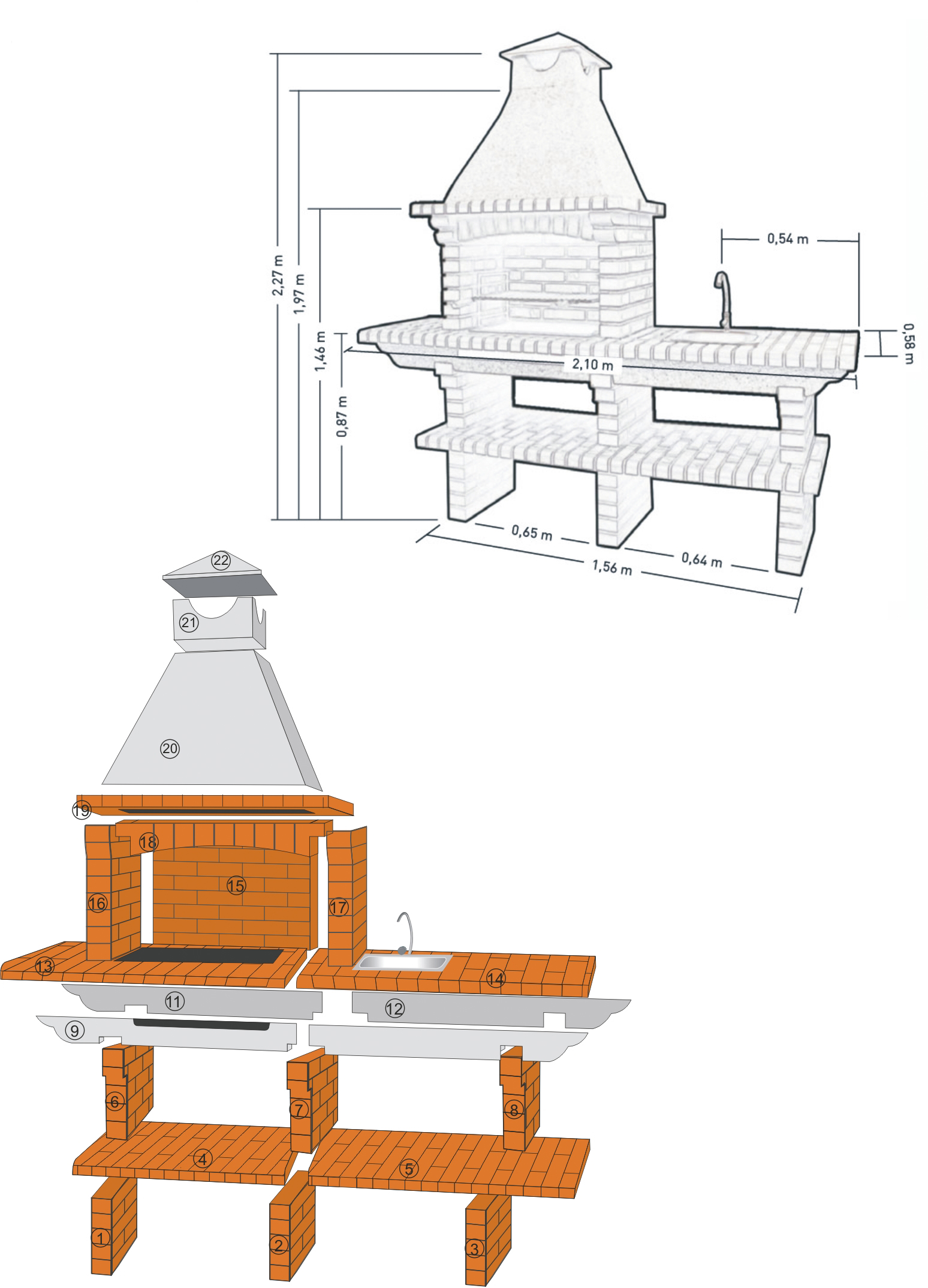

Порядовка № 2. Комбинированный барбекю с местом под казан.

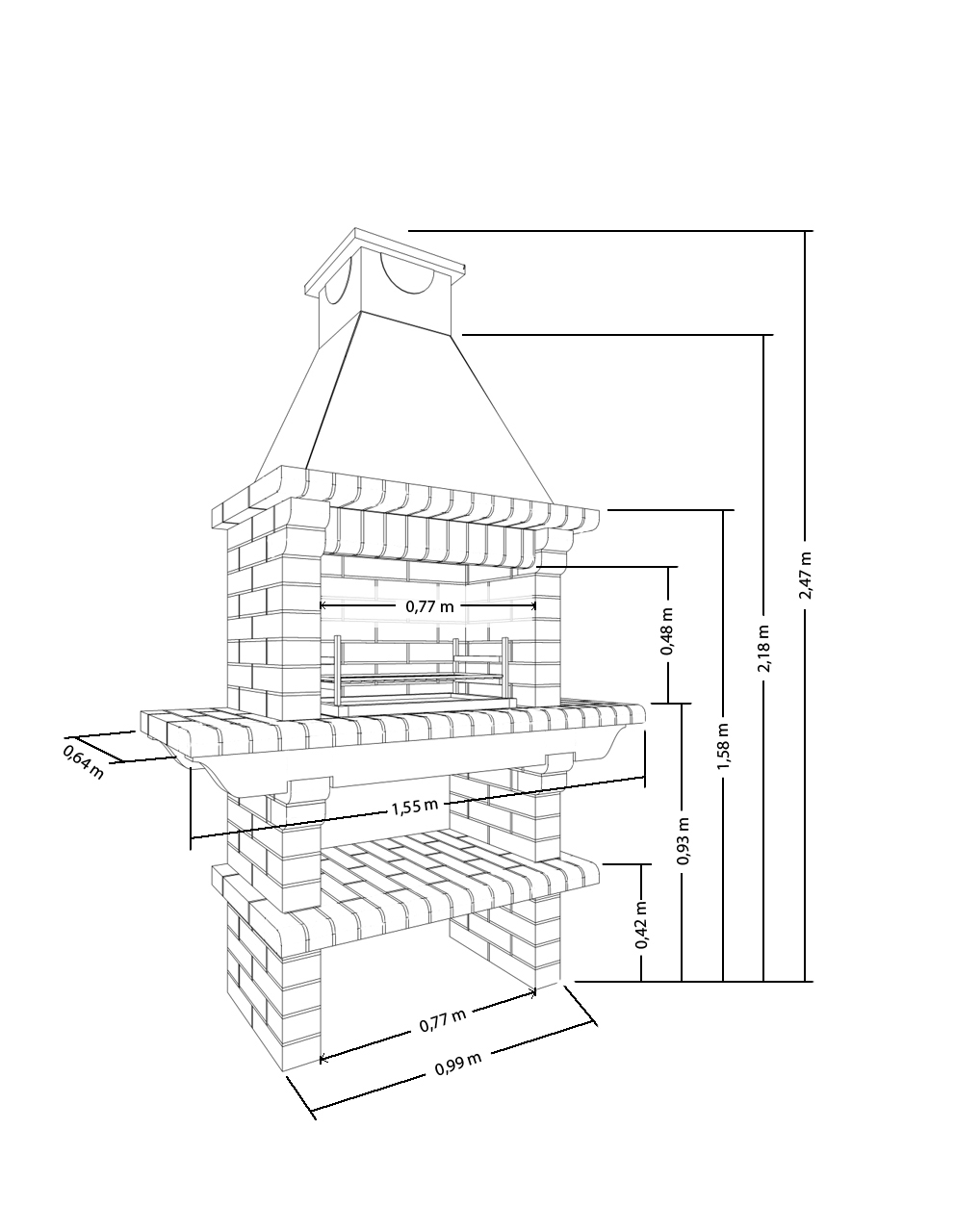

Порядовка № 3. Самый простой барбекю.

После затвердевания раствора следует сделать две предварительных протопки. После этого можно использовать эту замечательную печь на открытом воздухе по назначению.

Барбекю из кирпича – фото галерея

А вот вам несколько фотографий, как можно оформить кирпичный барбекю во дворе собственного дома.

проекты, чертежи, фото печки, как построить камин с грилем и мангалом на улице, схемы

Любители отдыха на природе прекрасно знают, что такое мангал и барбекю, так как часто пользовались ими в процессе приготовления блюд для пикника.

Но далеко не каждый человек может правильно ответить на вопрос: чем отличается барбекю от мангала?

В чем отличие печи-барбекю и мангала для улицы

Под мангалом обычно понимают устройство для приготовления шашлыков. Чаще всего оно располагается на открытом воздухе, например, во дворе и бывает как мобильным, так и стационарным. Для приготовления мяса используется жар, исходящий от горящих углей.

Барбекю — это довольно сложное оборудование, предназначенное не только для поджаривания мяса. Прибор может работать с применением угля, газа или электричества. Барбекю используют как на открытом воздухе, так и в помещениях.

Мангал — простое устройство, имеющее вид жаропрочного металлического ящика. Чаще всего прибор оборудован ножками.

Обычно в процессе приготовления шашлыка в этом устройстве тлеют угли. К ним воздух поступает как сверху, так и через отверстия, имеющиеся в стенках.

Мясо жарится на шампурах, для их размещения в верхней части боковин мангала обычно проделаны пазы.

Барбекю устроено так, что мясо при жарке размещается над углями на решётке. Мангал всегда имеет прямоугольную форму, а барбекю может быть как прямоугольным, так и круглым. Барбекю во многих случаях — сложное сооружение, имеющее не только решётку и жаровню. Прибор имеет крышку или же специальную заслонку для регулировки объёма воздуха, поступающего в очаг. Это позволяет приготовить более сочные блюда. У мангала высота размещения продуктов над углями фиксированная, а у барбекю ее можно менять.

Виды конструкций печей-барбекю для дачи: камин, угловая, для гриля и другие. Схемы

Существует много разновидностей печей-барбекю, предназначенных для приготовления тех или иных блюд. В настоящее время наиболее распространены печи-барбекю следующих типов:

• печь-камин для барбекю;
• угловая печь для барбекю;
• печь для гриля на даче;
• печь-мангал для дачи;
• барбекю с одним и несколькими очагами.

Различают стационарные и передвижные печи. Стационарные модели строятся и эксплуатируются на одном месте. Обычно устройство выкладывается из кирпича и имеет высоту не менее метра и П-образную форму. В зоне готовки располагаются параллельные решётки на расстоянии меньше 20 сантиметров друг от друга. На них выкладываются продукты в процессе готовки.

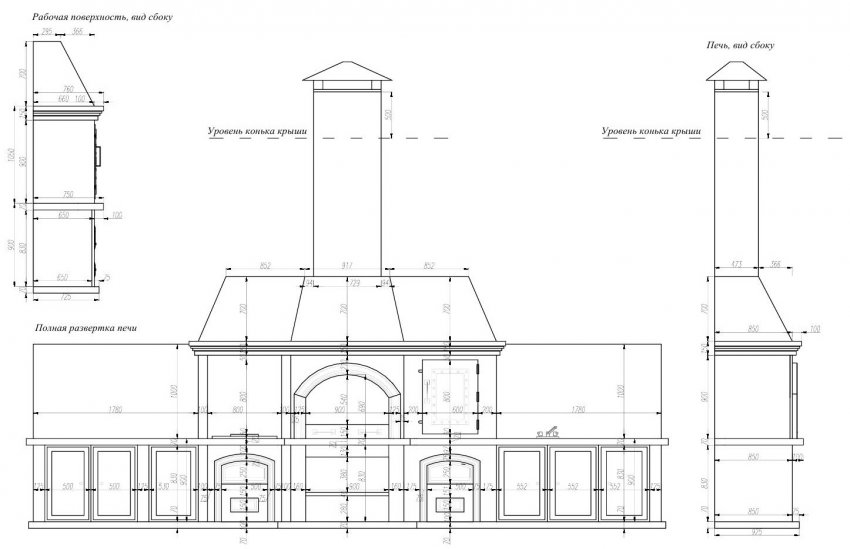

Фото 1. Схема строения с указанием размеров печи-барбекю из кирпича с варочной панелью и мойкой.

Расстояние от поддона с углями или топливом до решёток регулируется при помощи нескольких закладных камней, на которые устанавливается поддон. Чем выше закладной камень от земли, тем ближе жар к продуктам.

Мобильные приборы обычно изготавливаются из металла. Они имеют открытый очаг с крышкой, а также полку для аксессуаров. Очень часто такие устройства продаются в готовом виде в магазинах садовых принадлежностей.

Среди домовладельцев популярна конструкция печи-камина. Она позволяет не только готовить продукты на огне, но и ещё отдыхать на природе у камина. Размеры такого сооружения соответствуют размерам обычной стандартной печи для барбекю. Сам же камин может быть немного меньше или большей основной части в зависимости от того, какой очаг желает домовладелец выстроить на своём участке.

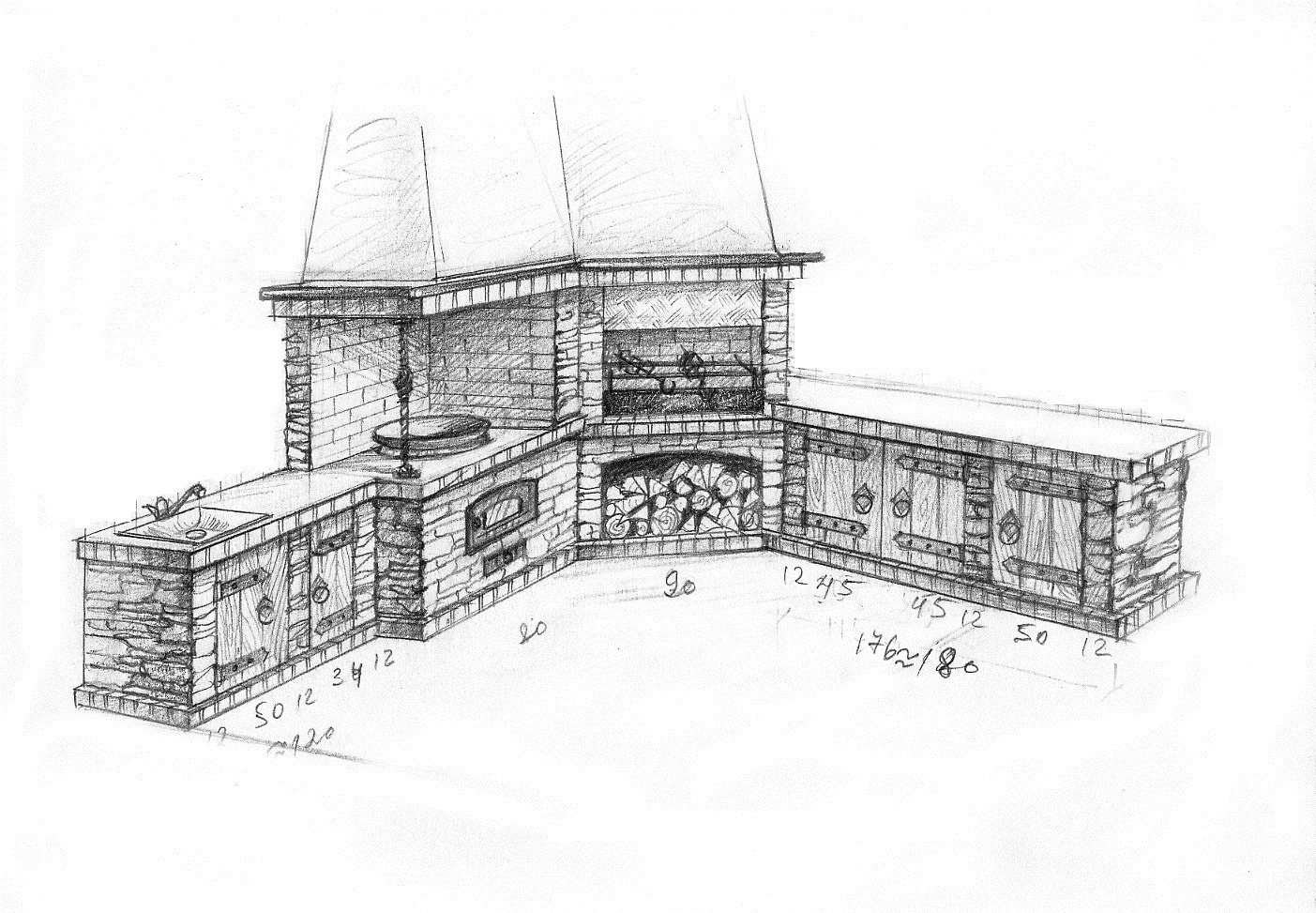

Фото 2. Схема строения угловой печи-барбекю из кирпича с указанием размеров. В комплекс также входит плита и раковина.

Отличается от простой барбекю-печи печь с камином и двумя топками. Первая топка предназначена для приготовления пищи, а вторая является собственно камином. Дымоходы здесь многоступенчатые, позволяющие не только приготовить еду, но и обогреть, то помещение, рядом с которым построена печь-камин.

Угловая печь для барбекю — ещё один популярный вариант обустройства очага для приготовления пищи на открытом воздухе. Он очень часто применяется для благоустройства дачных участков. Конструкция позволяет экономить место: в среднем длина сооружения — 1 метр, а ширина — 2 метра. Этот вариант хорош тем, что с его помощью можно обустроить целый кухонный комплекс, включающий в себя гриль, казан, мангал, вертел и т. д. Все эти сооружения пристраиваются углом к основной печи-барбекю.

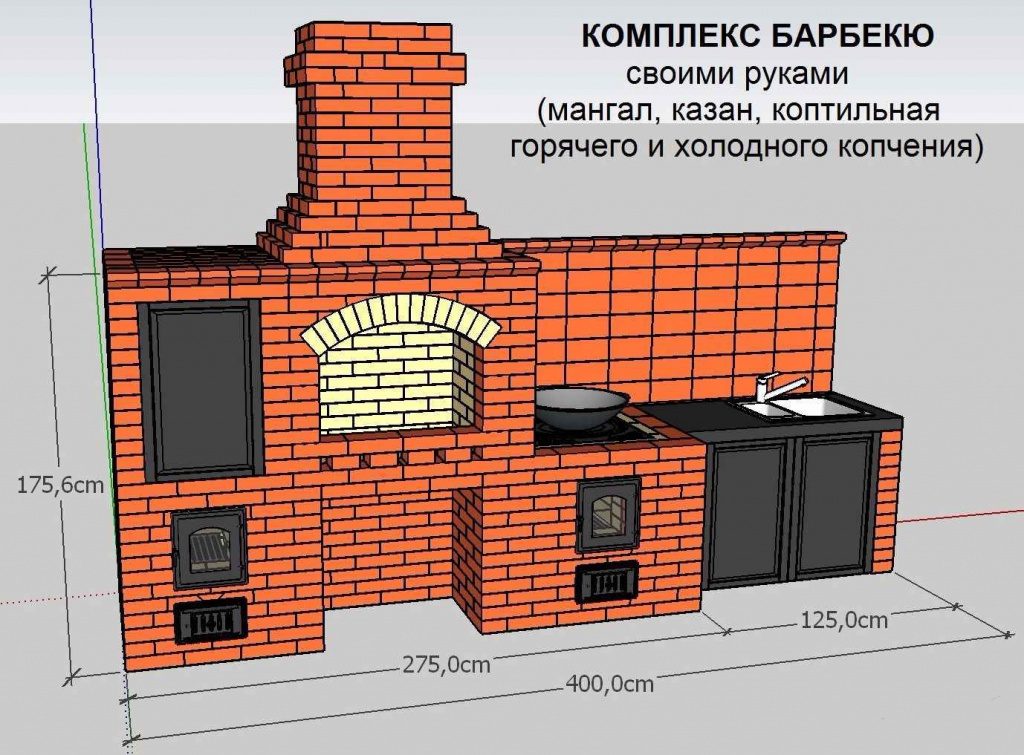

Фото 3. Схема печи-барбекю из кирпича. Устройство дополнительно оснащено коптильней и варочной панелью.

На дачах в России популярны печи-гриль и печи-мангалы для барбекю. Они имеют только один очаг, на котором готовится пища. По необходимости в печь встраивается мангал или решётка. Иных приспособлений здесь нет, что позволяет сэкономить полезную площадь на участке, а также возвести печь-барбекю с минимальными затратами.

Как построить устройство своими руками

Подобные печи возможно изготовить своими руками, главное выбирать качественные материалы и чётко соблюдать этапы постройки.

Выбор проекта, чертежи

Выбирая проект печи-барбекю необходимо, определится с тем, что именно вы будете готовить на ней. Кроме того, нужно предусмотреть место для продуктов и аксессуаров. Например, если вы будете готовить мясо на несколько человек, понадобится разделочная доска и поверхность для готовки.

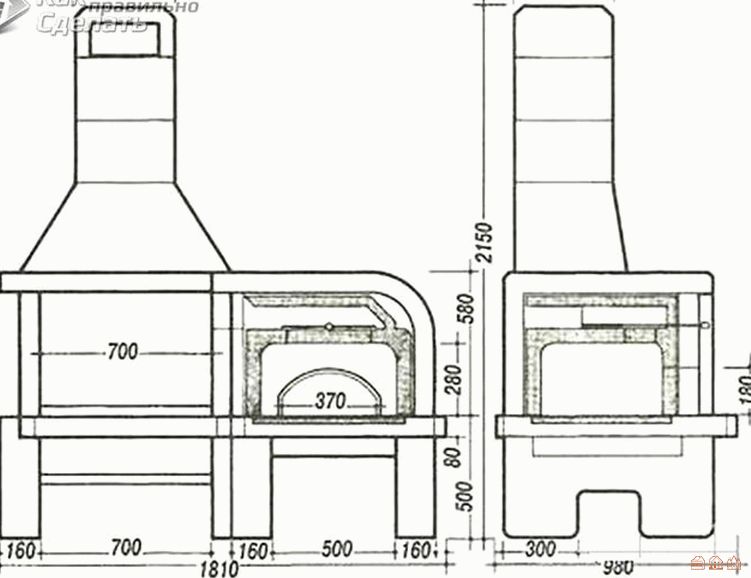

Фото 4. Чертёж свода основания печи-барбекю из кирпича. Для каждой части устройства указаны размеры.

Если участок небольшой, можно остановиться на угловой печи, которая максимально сэкономит полезную площадь. Если же вы хотите обогревать при помощи печи дом или подсобные помещения, имеет смысл выбрать вариант камина, но в этом случае необходимо отвести для него участок большей площади. Стоит решить, будет ли кухонный комплекс крытым или нет. Первый вариант дороже, но он позволяет проводить пикники и готовить пищу на воздухе, не боясь непогоды.

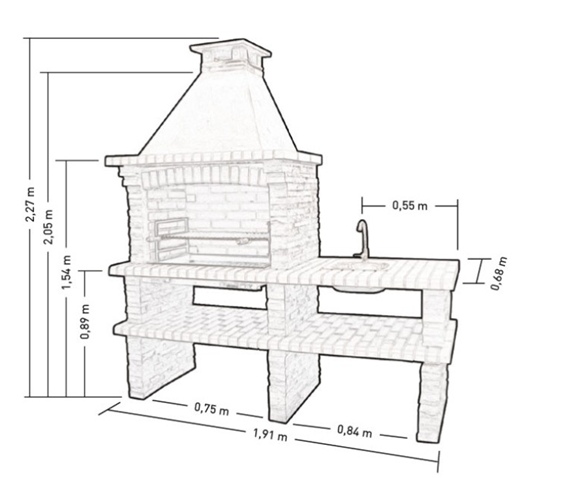

Фото 5. Чертёж печи-барбекю из кирпича. В устройстве есть мойка, место для разделывания пищи, полочки для хранения вещей.

Подбор материалов

Самый распространённый вариант кладки печей-барбекю — кладка из кирпича. Кирпич — доступный и прочный материал, позволяющий сложить печь любого размера без особых усилий. Используют кирпич марки не ниже М-250.

На стандартную конструкцию уходит 1 500 штук, при этом потребуется и огнеупорный кирпич для выкладки топок в тех местах, где будет непосредственно происходить горение. Можно создать конструкцию из дикого камня, но это сложно и далеко не всегда есть возможность подобрать необходимое количество материала в той или иной местности.

Вам также будет интересно:

Выбор места

Если вы решили построить печь собственными руками, необходимо будет правильно выбрать место для неё. Лучше всего выкладывать устройство ближе к жилью, к кухне. Это необходимо для того, чтобы легче было приносить воду, посуду, продукты. Нужно учитывать следующие обстоятельства:

• нельзя строить конструкцию рядом с деревьями, кустами и иными источниками пожаров;
• место под печь должно быть защищено от ветра;
• грунт на участке должен быть прочным.​

Внимание! Нельзя размещать печь рядом с домом во избежание пожара и для того, чтобы дым от прибора не мешал вам и вашим соседям.

Этапы выполнения строительных работ

После выбора проекта печи и участка, необходимо создавать конструкцию в соответствии со следующим планом:

• подготовка места строительства: расчистка, удаление ям и неровностей, обустройство дренажа;
• создание фундамента — вполне достаточно обычного заливного ленточного фундамента;
• выкладка печи по специальным схемам, которые можно скачать на тематических сайтах, посвящённых строительству;
• выкладка топки;
• возведение дымохода и дымовой трубы.

Последний этап строительства печи для барбекю — выполнение отделочных работ. Обустраивается навес или крыша, если они предусмотрены проектом, монтируется решётка, выкладывается декоративный кирпич или керамогранит. На заключительно этапе облагораживается прилегающая к конструкции территория.

Сложности при строительстве и способы их устранения

В процессе возведения барбекю могут возникнуть некоторые сложности. Их можно исправить или предупредить следующим образом:

• Для того чтобы компенсировать давление печи на грунт при заливке её фундамента, необходимо его плиту сделать на 20% больше площади основания печи.
• Верхний уровень фундамента в обязательном порядке поднимают примерно на 10—15 сантиметром над уровнем грунта и выполняют его гидроизоляцию. Отдельно стоит проследить за тем, чтобы через каждые 10 сантиметров был уложен армированный пояс.
• Категорически запрещается при закладке фундамента использовать кирпич. Лучше применить бетон, который менее гигроскопичен.
• Осторожно нужно использовать металлические элементы. Дело в том, что металл при нагревании расширяется и может разрушать кирпичную кладку. Чтобы этого не произошло, стоит заменить металл камнем, например, сделать свод печи на клиновидном замке, а не при помощи железных уголков.
• Огнеупорный и обычный кирпич могут растрескиваться и вспучиваться при совместном применении. Чтобы этого не произошло, разные виды кирпича прокладывают базальт-картоном. Такой технический приём позволяет увеличить теплоотдачу в печи.
• Стоит привлечь к делу профессионального печника. Он понадобится, когда нужно будет выложить наиболее сложные элементы печи и топки. Опытный мастер всегда сможет подсказать, как поступить в том или ином случае. Полностью самостоятельная работа имеет смысл, когда у вас есть опыт строительства печи для барбекю.

Фото готовых проектов

Фото 6. Готовый проект печи-камина с барбекю из кирпича. Также устройство имеет коптильную камеру.

Фото 7. Уличная печь-барбекю из кирпича. Под очагом есть места для хранения и сушки дров.

Фото 8. Печь-барбекю из кирпича, находящаяся внутри беседки. В устройстве есть столешницы для разделывания продуктов и коптильная камера.

Полезное видео

Посмотрите интересное видео, в котором демонстрируется процесс изготовления печи-барбекю из кирпича.

Сколько времени потребуется на изготовление уличной печки

Печь-барбекю можно вполне сложить самостоятельно. Необходимо заранее выбрать правильный проект и подходящий участок. От этого на 90% зависит качество печи и продолжительность её эксплуатации.

Обычно возведение конструкции занимает месяц. В зависимости от сложности срок может колебаться от 10 до 28 дней. Максимальные сроки строительства — у сложных конструкций, например, у печи-камина, у барбекю с казаном. Стандартный прибор небольших размеров возводится за две недели с учётом высыхания раствора.

Спешить с вводом печи в эксплуатацию не стоит, она должна «отстояться». За это время строение даст усадку, проявятся возможные трещины и иные дефекты. Первый раз прибор протапливают не на полную мощность, для того чтобы иметь возможность исправить недостатки дымохода, которые потом могут быть незаметны.

конструкция, пошаговая инструкция и чертежи

Отдых на природе зачастую предполагает застолье с едой, приготовленной на огне, так что построить рядом с домом барбекю из кирпичей своими руками – отличная идея. Но сначала стоит ознакомиться с инструкцией, поскольку предстоящая работа имеет множество нюансов.

Оглавление:

1. Описание печи-барбекю
2. Как сделать чертеж?
3. Инструкция по возведению
4. Рекомендации от специалистов

Особенности конструкции

Уличные печи для приготовления продуктов на открытом огне могут иметь самое разное исполнение: от простейшего мангала до сложного многофункционального комплекса. Все зависит от того, какие блюда вы планируете здесь жарить или запекать, и сколько людей понадобится накормить. Схема стационарного барбекю может быть:

• Прямой – в этом случае всю площадку перед ним удастся использовать как просторную зону отдыха, расположив здесь столы и стулья.
• Угловой – удобный вариант для больших печей-барбекю, позволяющий максимально экономно распланировать свободное пространство на участке. При этом хозяевам не придется далеко бегать от одного крыла мангала к другому.

После этого необходимо определиться с функционалом. Не стоит закладывать в проект все существующие виды очагов – большинство стационарных барбекю универсальны и вполне справляются сразу с несколькими разными блюдами. Но если вы часто готовите своими руками что-то экзотическое, стоит расширить будущую «кухню» на свежем воздухе.

Что может войти в состав печной группы:

• Русская – она же итальянская печь для пиццы.
• Открытый мангал-барбекю.
• Коптильня.
• Варочная плита.
• Печь под казан.
• Тандыр.

Тяжелый кирпичный мангал даже самой простой конструкции потребует надежного основания, так что здесь обязателен фундамент – мелкозаглубленный ленточный или монолитная тонкая плита из железобетона с гидроизоляцией. Непосредственно под очагом обычно устраивается ниша для хранения сухих поленьев. Стандартные размеры дровницы (ВхШхГ) сами печники высчитывают не в миллиметрах, а просто по штукам уложенного кирпича: 5х3х2.

Устроенный сверху очаг из огнеупорных блоков и выведенная дымовая труба (если печь с порталом) – вот оптимальная конструкция барбекю для постоянного использования. Но можно упростить задачу, установив на фундамент элементарный открытый мангал из кирпича – без дымохода и прочих сложностей. Даже такое скромное сооружение следует дополнить полезными мелочами, которые облегчат процесс готовки: крючками для кухонной утвари, рабочей столешницей, полочками для хранения специй.

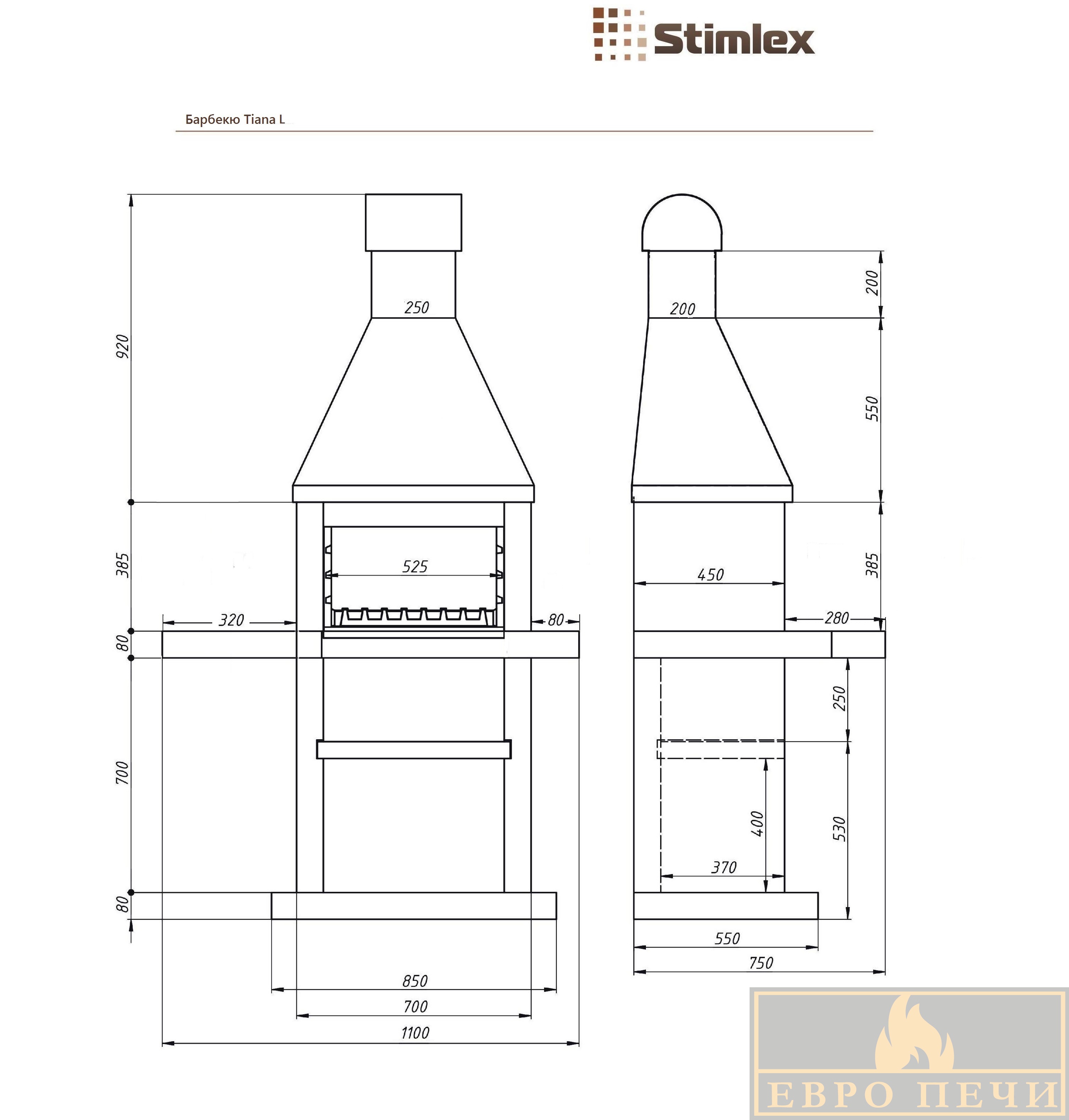

Чертежи и размеры

Полноценная печь-барбекю – довольно сложная конструкция, поэтому в большинстве случаев нужно перед началом работ составить проект, сделать все необходимые схемы и чертежи. Это позволит правильно рассчитать смету на строительство мангала и поможет избежать ошибок. Увы, стандартов здесь нет и универсальных планов не существует, так что придется составлять их самому или переделывать под свои запросы имеющиеся в открытом доступе варианты.

При построении чертежа следует руководствоваться основными требованиями к уличным печам:

• Высота – около 65-70 см, хотя здесь многое зависит от роста хозяина.
• Расстояние от очага до гриль-решетки – около 10 см.
• Жаровня мангала должна быть в поперечнике не более 30 см, чтобы шампуры не падали в золу. А ширины в 1 метр хватит для 10 порций шашлыка.

Также стоит учитывать высоту закрытого очага барбекю. Если проем окажется слишком большим, мангал из кирпича не даст хорошей тяги. Для арочного свода достаточно будет поднять стенки на 7 рядов, плюс сама дуга добавит несколько сантиметров. Для прямоугольного проема делают кладку в 9 кирпичей по вертикали. Эти цифры можно брать за основу, если у вас очаг имеет размеры примерно 60х70 см.

Основные этапы строительства

Предлагаем пошаговое руководство, на которое можно опираться в процессе работы. Но в зависимости от выбранной конструкции и комплектации мангала в нее придется вносить изменения.

Инструкция по возведению барбекю из кирпича:

1. Заливка фундамента. Необходимо своими силами вырыть котлован в соответствии с размерами основания на схеме (с запасом в 5 см) глубиной около 40 см. Сделать песчано-гравийную отсыпку и утрамбовать ее.
2. Установить опалубку, уложить внутрь армирующую сетку и залить бетонным раствором М100 на глубину 15 см – для барбекю больше не нужно. Готовый фундамент под кирпичный мангал обмазать битумом и заизолировать двумя слоями рубероида.
3. Кладка кирпича. Первый ряд цоколя ляжет поверх гидрозащиты без раствора, все последующие необходимо ориентировать по нему и контролировать правильность стен с помощью уровня и отвеса. Схема кладки обычно приводится в виде порядовки, которой нужно строго придерживаться. Не забывайте каждый третий шов армировать сеткой или стальными прутками.
4. Над дровницей и цоколем мангала укладывают железобетонную плиту либо заливают ее в фанерную опалубку, а уже сверху выводят камеру топки на высоту не менее 70 см. Для работы используют огнеупорные шамотные блоки, укладывая их в два слоя, или просто выполняя внутреннюю футеровку.
5. На этой же стадии стоит сразу продумать способ очистки очага от золы и угольков. А если вы хотите настоящую европейскую печь-барбекю своими руками, при выкладке боковых стенок топки необходимо сделать выпуски арматуры, на которую будет опираться решетка гриля.
6. Верх также закрывается ж/б балками и еще одним рядом кладки на раствор. Если перемычки над очагом прямоугольной формы, их можно сделать из металлического уголка. А вот для красивого арочного свода понадобится сперва подготовить шаблон из обычной необрезной доски (кружало).
7. Дымоход на мангал из кирпича должен иметь высоту около 1,5 м – его делают прямоугольного сечения. Сверху нужно установить защитный металлический зонтик, а в теле трубы предусмотреть заслонку, позволяющую регулировать тягу.
8. Готовая печка обкладывается облицовочным кирпичом и через 2-3 недели можно выполнять первую протопку барбекю.

Это базовая пошаговая инструкция по строительству садового стационарного мангала. Дополнительные рекомендации понадобятся тем, кто решит усложнить конструкцию и добавить несколько элементов для удобства использования печи. Это может быть крыло со столешницей и даже некоторым подобием шкафчика с полками, общий навес или подведенные коммуникации (водопровод, канализация, электричество для освещения).

Советы и рекомендации

1. Выбор места и обустройство.

Для барбекю из кирпича прежде всего необходимо выбрать подходящее место на участке – конструкция стационарна, и если ошибиться с расположением, что-то изменить будет сложно. Главное требование, которое должно соблюдаться – максимальное расстояние от пожароопасного объекта до других зданий, деревьев и даже кустарников. Также нужно наложить на план участка розу ветров, чтобы основное направление воздушных потоков не относило искры в сторону хозяйских или соседских построек.

Впрочем, создать уютный уголок на участке можно, только если мангал из кирпича и прилегающая к нему площадка закрыты хотя бы навесом. Поэтому все чаще встречаются фото таких печей, «интегрированных» в беседку. Если вы возводите весь комплекс одновременно, это упростит поиск места и обустройство выбранного участка земли. Опоры навеса тоже желательно сделать из огнестойких материалов или хотя бы предпринять необходимые меры противопожарной защиты:

• Поднять выход дымовой трубы выше над кровлей.
• Установить защитные металлические экраны перед топкой и у горячих стенок мангала (это необязательно, если поверхности будут облицовываться негорючими материалами).
• Сделать изоляцию печной трубы.

При строительстве навеса на деревянных опорах необходимо следить, чтобы вертикальные брусья отстояли от барбекю из кирпича минимум на 16 см, а сам массив был обработан антипиренами. Но лучше перестраховаться и поставить столбы из железа или обычной керамики.

2. Возведение.

Придется использовать два вида растворов. Для цокольной части мангала подойдет обычный цементно-песчаный, для очага – состав с добавлением огнеупорной глины. Здесь порядок приготовления кладочной смеси будет отличаться. Глину нужно замочить в воде дней на 5-6, а перед самым началом работ добавить немного цемента марки М200.

Прежде чем начинать строить кирпичный мангал, облейте заготовленные штабели водой – мокрая керамика не будет тянуть влагу из раствора, и кладка получится прочной и надежной. Если этого не сделать заранее, можно просто опускать кирпичи по одному в ведро с водой примерно на полминуты.

Нюансы возведения отдельных элементов:

• Выкладывая углубленную топку желательно оставить между кирпичами в бортике небольшие щели – получится воздухозаборник, обеспечивающий лучшее горение дров в мангале.
• Если вы планируете обустроить собственное барбекю мойкой и водопроводом, в стенку печи стоит сразу вмуровать металлическую трубу – она послужит каналом, в котором можно будет просто и незаметно проложить подводку.
• Выполняя арочный свод очага с помощью кружала, при кладке кирпича дугой понадобится оставить зазоры, расклинив камни щепками. Это позволит их симметрично расположить и при необходимости подогнать по размеру портала, затем нужно смочить водой рабочие поверхности и заполнить их раствором. Деревянный шаблон извлекается не раньше, чем через два дня.

Особое внимание необходимо уделить строительству дымохода над закрытым мангалом, хотя здесь руководство по шагам довольно простое:

• После кладки двух рядов над сводом очага начинают уменьшать просвет проема. Для этого заднюю и переднюю стенку постепенно укорачивают в каждом ряду на полкирпича.
• Боковые перегородки «придвигаются» навстречу друг другу всего на четверть, но с каждой стороны – так выкладывается 7 рядов.
• Сузив проем дымохода, его продолжают уже самостоятельно поднимать до нужной высоты.

Как вариант можно использовать вместо трубы металлический колпак, полностью перекрывающий кирпичный мангал сверху и постепенно сужающийся до приемлемой ширины просвета, главное, чтобы сталь была достаточно толстой.

Барбекюшница из кирпича своими руками

Барбекю в понимании строителя – это очаг для приготовления пищи, который можно при необходимости соорудить самостоятельно. Это же слово в понимании повара означает готовые блюда, приготовленные на этом очаге. Сегодня вы узнаете о том, как строится барбекюшница из кирпича своими руками. Также в этой статье будет показана разница между мангалом и барбекю.

Мангал и барбекю — в чем разница

Главное отличие состоит в том, что на мангале блюда готовятся на шампурах, а барбекю делают на решетке.

Хотя оба эти метода приготовления легко реализовать на обычном костре.

Также эти конструкции классифицируются по наличию/отсутствию крыши. Мангал – это открытое бездымоходное приспособление. Барбекюшница же представляет собой очаг с жаровней и решетками над ней, установленный на небольшом постаменте. Обычно барбекю строится с дымоходом.

Барбекюшница отлично смотрится как на маленьком клочке земли у дома, так и на роскошной даче. Отдых с блюдами, приготовленными на барбекю, приносит заряд положительного настроения, бодрости и энергии. Поэтому затраченные усилия на его строительство оправданы.

Чертеж для барбекю – начальный этап его возведения

Если вы уже определились с местом строительства, то самое время разработать чертеж барбекю. Однако перед этим определитесь со стилем сооружения, оно должно сочетаться со стилем дома и хозпостроек. Примерные чертежи конструкции будут приведены в конце этой статьи. Возможно, один из вариантов придется вам по душе.

Также в статье будут фотографии порядовки строения из кирпичей, что позволит вам точно выполнить кладку барбекю.

Обратите внимание! В чертеже должны быть указаны размеры конструкции, необходимые для эффективного выполнения главных задач барбекю – приготовление овощей и мяса на углях.

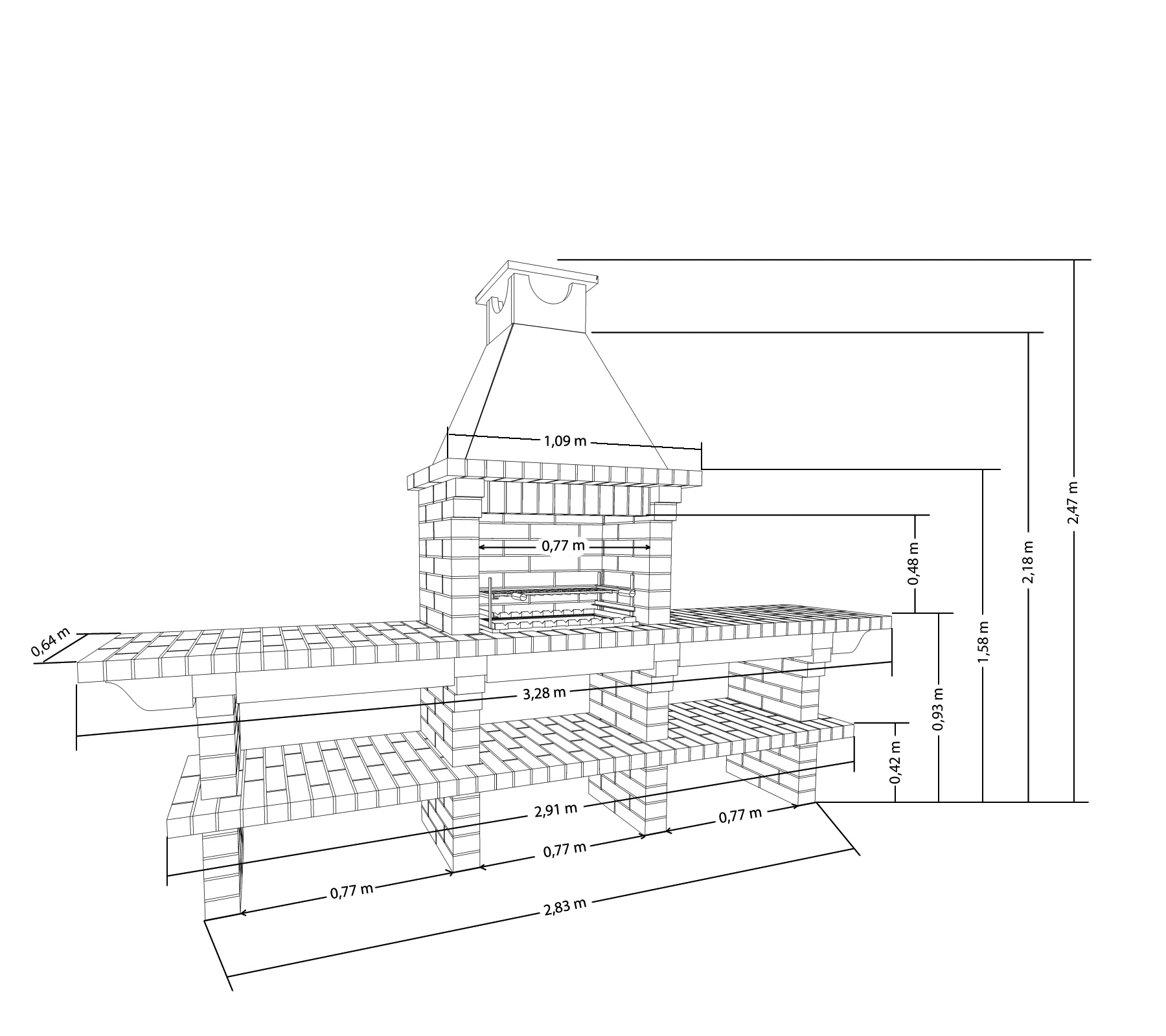

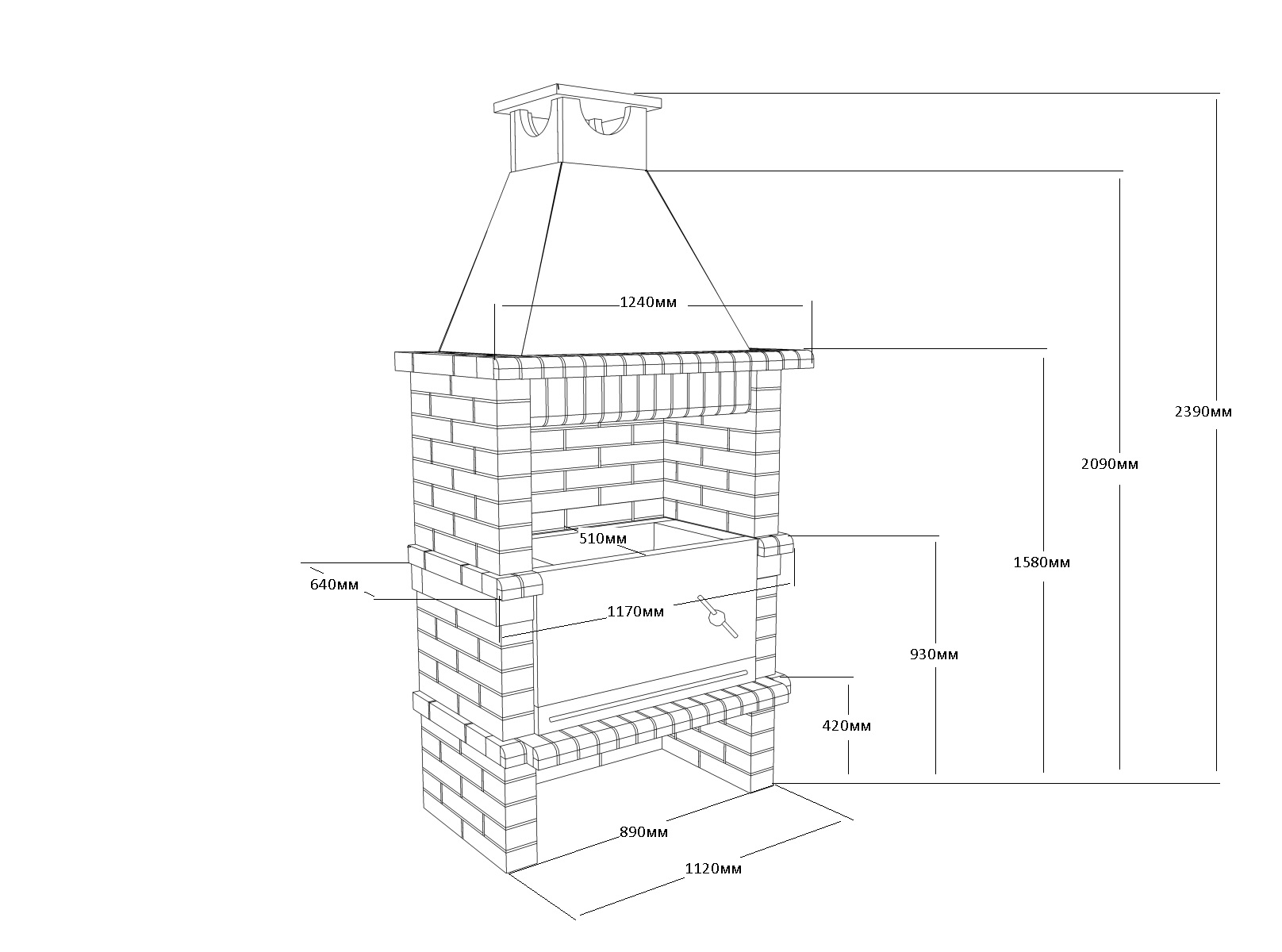

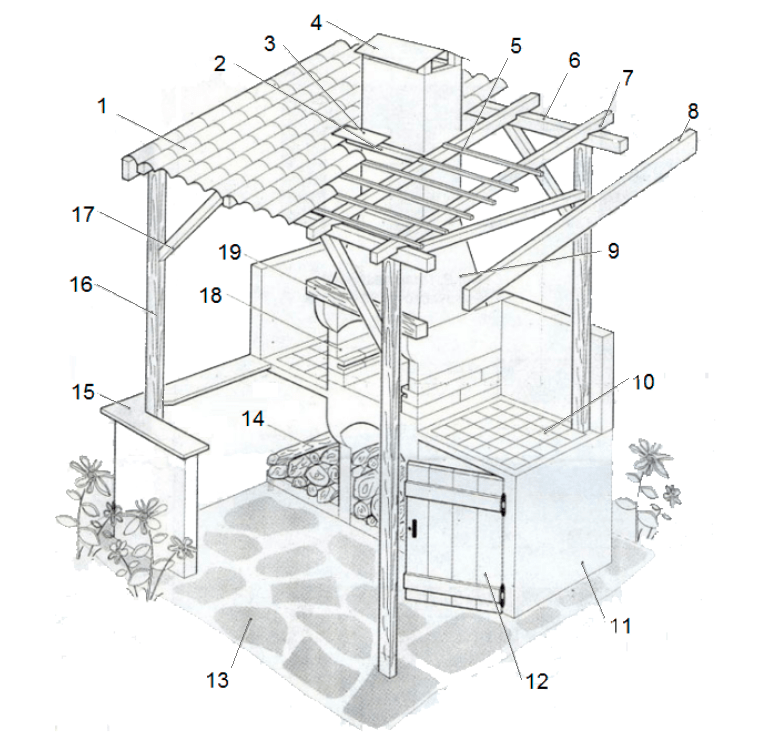

Общая схема барбекю из кирпчиа

Определитесь с конструктивными особенностями печи-барбекю. Будут ли построены полки, ниши для дров, подставки для блюд, крыша, умывальник или беседка? Все эти моменты важно определить еще до составления чертежа. Уровень решетки над жаровней должен совпадать с уровнем стола. В таком случае повару будет удобно готовить.

Оптимальные размеры печи-барбекю:

1. Общая высота – не более 1,8 м.
2. Постамент – до 0,8–0,9 м.
3. Жаровня должна быть на уровне 0,5–0,7 м, а под ней можно сделать нишу для просушивания дров.
4. Внутренняя ширина печи не должна быть больше 0,5 м.

Обратите внимание! Компактные размеры жаровни помогут вам в процессе эксплуатации сохранить жар и сэкономить дрова.

Материалы и инструменты

Без наличия расходных материалов и соответствующих типу строительства инструментов невозможно что-либо построить. Поэтому перед началом работ важно закупить материал и подготовить инструмент. Для возведения барбекю вам потребуется такой набор материалов:

• Красный кирпич (количество зависит от размера печи и наличия/отсутствия дополнительных элементов).
• Шамотный кирпич для топки (количество также определяется соответственно проекту).
• Печное литье, то есть колосники, решетки для барбекю, поддувала, дверцы, заслонки и прочее.
• Сухие смеси либо глина.
• Арматура.
• Цемент понадобится при заливке фундамента.
• Песок речной и гравий для приготовления раствора.
• Доски для опалубки.
• Металлический лист (размер зависит от параметров жаровни).
• Гидроизоляционный материал (например, рубероид или гудрон).

Инструментарий:

• Инструменты для накладки раствора.
• Резиновая киянка.
• Уровень/отвес.
• Болгарка с кругами для шлифовки.
• Пила для мокрой резки кирпича с соответствующими алмазными отрезными дисками.
• Если предусмотрена полукруглая арка, то под нее нужен шаблон.

Фундамент

Перед тем как построить барбекю, следует подготовить площадку и залить фундамент. Для печного сооружения типа барбекю, достаточно будет неглубокого П-образного монолитного фундамента, залитого в заранее подготовленную траншею глубиной 30–50 см.

Если печь строится на открытом грунте, то фундамент должен быть углубленным, а если на забетонированной площадке, то основание нужно просто дополнительно укрепить при помощи металлических свай.

Итак, после снятия слоя грунта примерно на 40 см, на дно следует уложить песок, щебень и утрамбовать его, слоем в 7 см. Сверху укладывается арматурная сетка и осуществляется заливка бетона, который изготавливается из цемента марки 300, щебня, песка и воды. Также при желании можно добавить пластификатор, например, гашеную известь. В нашем случае нужно залить монолитное армированное основание с шагом армирования – 15 см.

Закладка основания

Поверхность залитого фундамента необходимо выровнять. Сделать это можно правилом. Затем готовое основание прикрывается пленкой. Работа может быть продолжена только после высыхания основания. На это может уйти до двух недель.

Обратите внимание! Вместо заливки фундамента в грунт можно вкопать железобетонную плиту.

Как сделать раствор

Кладка барбекю включает в себя использование глиняного раствора. И как раз-таки от качества этой смеси будет зависеть прочность и долговечность всей конструкции. Так, недопустимо чтобы глиняный раствор крошился и трескался после высыхания. Поэтому он должен быть сравнительно пластичным и относительно густым.

Виды песка

Раствор из глины подразделяется на 2 вида:

1. Тощий. Подразумевается непластичный раствор, который не дает усадку после обжига. Но он будет трескаться и высыпаться из швов. Поэтому для кладки он не подходит.
2. Жирный. Здесь имеется в виду наличие у раствора пластичности. За счет этого свойства раствор равномерно распределяется по всей площади кирпича. Однако при обжиге имеется осадка. Как следствие, для кладки барбекю и мангала не используется.

Плохой и хороший раствор

Для приготовления хорошего глиняного раствора потребуется следующий перечень материалов:

• Вода.
• Речной или мелкий горный песок.
• Желательно жирная глина.
• Цемент.
• Соль.
• Строганная доска.
• Ведро 10 л и банка 1 л.
• Сито для просеивания с размером ячеек 1,5×1,5 мм.
• Сито с широкими ячейками 3×3 мм.
• Кирпич сырец.

Итак, для приготовления качественной смеси рекомендуется взять кирпич-сырец. Благодаря ему, в раствор можно добавить достаточное количество глины и песка. Плюс к этому, он идеально сочетается с кирпичом для кладки, так как имеет практически похожую структуру. Учитывая, что найти кирпич-сырец может быть затруднительно, да и процесс приготовления из него раствора трудоемкий, лучше всего за основу глину и мелкий горный песок.

Рецепт приготовления глиняного раствора

Предварительно посредством сита (с ячейками 1,5×1,5 мм) очищаете песок от гравия и других загрязнений. Благодаря такой очистке вы сможете сделать тонкий слой шва при кладке барбекю. Исходя из качества глины, добавляется необходимое количество песка.

Обратите внимание! На ощупь хороший раствор не должен иметь комков, сгустков, ему следует быть однородным. С лопаты смесь должна сползать, не расплываясь по ней.

Первые ряды

Чтобы повысить прочность получаемого раствора, в смесь добавляется поваренная соль. На ведро раствора 200 г соли или цемента 3–4 кг также на ведро. Если соль растворится в воде, то цемент следует загустить в воде до состояния сметаны. После этого такие добавки добавляются в глиняный раствор.

Порядовка

Выполнить порядовку кирпичного барбекю сложнее всего, так как каждый ряд должен быть выложен точно по схеме. В нашем случае топочная камера имеет прямой свод. На схемах кирпичная жаровня поднята на высоту 90 см, но вы можете сделать ее ниже при необходимости. Для этого схему порядовки придется немного изменить. Общая высота до начала дымохода составляет согласно чертежу 217,5 см.

Схема кладки барбекю

На высохший фундамент укладывается гидроизоляционный слой. После чего можно приступать к кладке кирпича. Если строительство барбекю ведется в беседке, то первый ряд печи должен быть выложен на уровне пола. Если фундамент под барбекю получился ниже уровня пола в беседке, то выложите дополнительный ряд кирпичей. После чего кладка выполняется строго по приведенной схеме.

Чертежи барбекю

Первые девять рядов особенных пояснений не требуют. Кладка выполняется по схеме. При этом важно проверять вертикаль и горизонталь стенок, а также осуществлять контроль толщины раствора (8–10 мм). Чтобы шов между кирпичами получался идеально ровным, вы можете использовать пруток арматуры диаметром 8 или 10 мм. Уложите его на край, заполните поверхность раствором. Убрать остаток, выступающий за пруток, можно с помощью кельмы. Пруток можно убрать после укладки и простукивания кирпичей, переложив его на следующий ряд.

Чтобы выполнить кладку шестого сплошного ряда, после кладки предыдущего, следует уложить полосу металла шириной 40 мм и толщиной 4–5 мм. Таких полосы должно быть 4 – две центру каждого ряда кирпичей и по 1 с двух краев. Примерно это может выглядеть, как показано на схеме одиннадцатого ряда.

Формирование камер

Далее кладка выполняется по схеме. В 12 ряду используются пиленные вдоль кирпича. 12 и 13 ряды имеют больший размер, нежели нижние, благодаря чему образуется некий декоративный пояс.

Далее следует сформировать топочную камеру, как показано на схеме порядовки 14–19 ряда. Светлым цветом обозначен шамотный кирпич.

Формирование топки

Шамотный кирпич укладывается на состав из глины и песка, также сюда можно добавить немного цемента. Смеси на основе шамота использовать не стоит, так как им для спекания нужны более высокие температуры, недостижимые в уличных барбекю.

Топочная камера

Теперь следует сформировать свод топки. Перекрываться он начинает с 22 ряда порядовки, где, согласно схеме, и начинается сужение.

Формирование трубы

В 30 ряду свод переходит в дымоходную трубу. Затем выкладывается форма трубы до достижения требуемой высоты дымохода.

Заключительный этап

Для улучшения эстетических свойств барбекюшницы, ее можно декорировать. Для этого можно использовать любые материалы, которые выдерживают высокие температуры. Предварительно стоит удостовериться в их безопасности и наличии/отсутствии в них вредных примесей.

Готовое юарбекю

Для облицовки печи-барбекю используется раствор, приготовленный на основе цемента и песка. Дизайн облицовки будет выглядеть более оригинально, если сочетать разные материалы. Подключив фантазию, вы сможете красиво задекорировать барбекюшницу.

Первое тестирование конструкции можно проводить через месяц после проведения отделки. Если все этапы строительства были выполнены правильно, то жар будет равномерным, а дым будет поступать в дымоход, вследствие чего ваш отдых будет приятным и комфортным.

Видео

В предоставленном видеоматериале, вы сможете наглядно увидеть этапы изготовления барбекюшницы:

Фото

На фото изображены готовые барбекю:

Барбекю в беседке из бруса Барбекю из кирпича Барбекю в несколько ярусов Небольшое барбекю из кирпичу Обустроенное барбекю Оригинальное барбекю Простое барбекю Топка барбекю

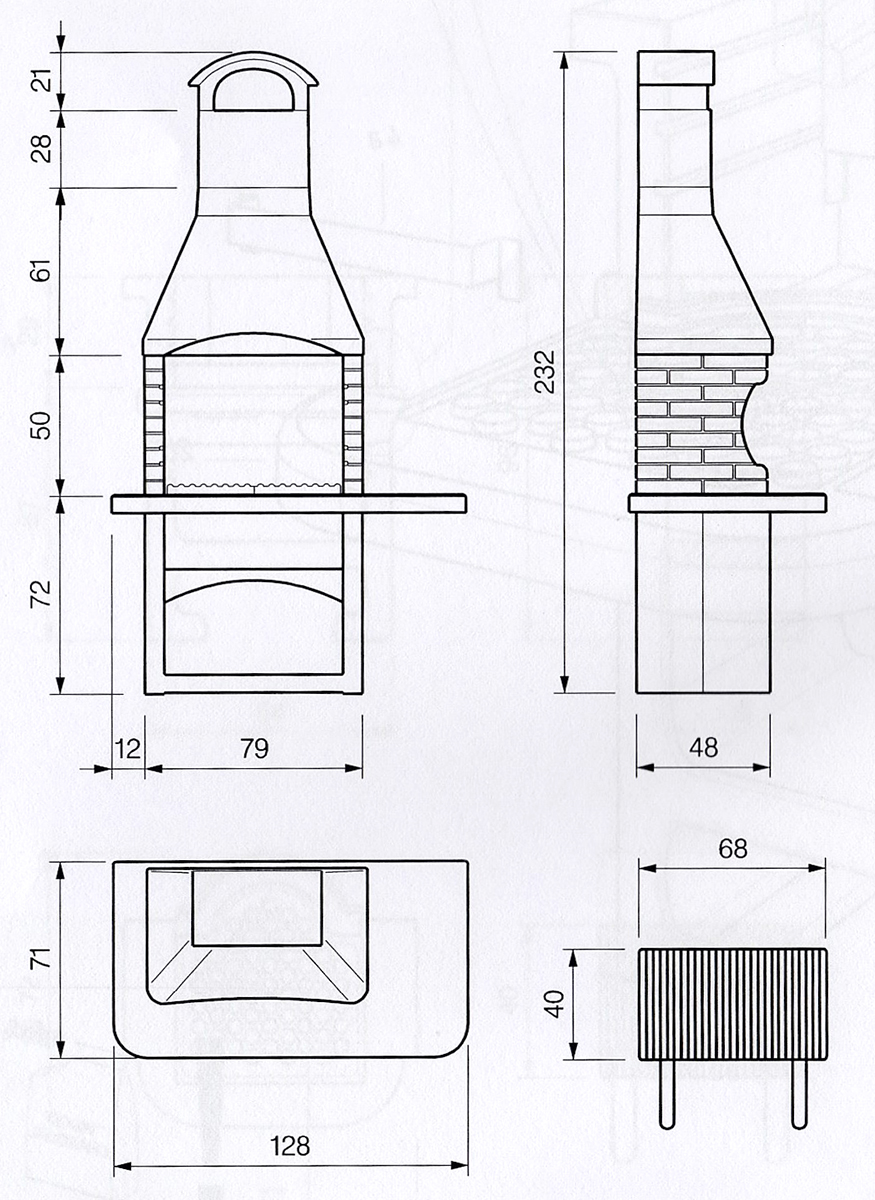

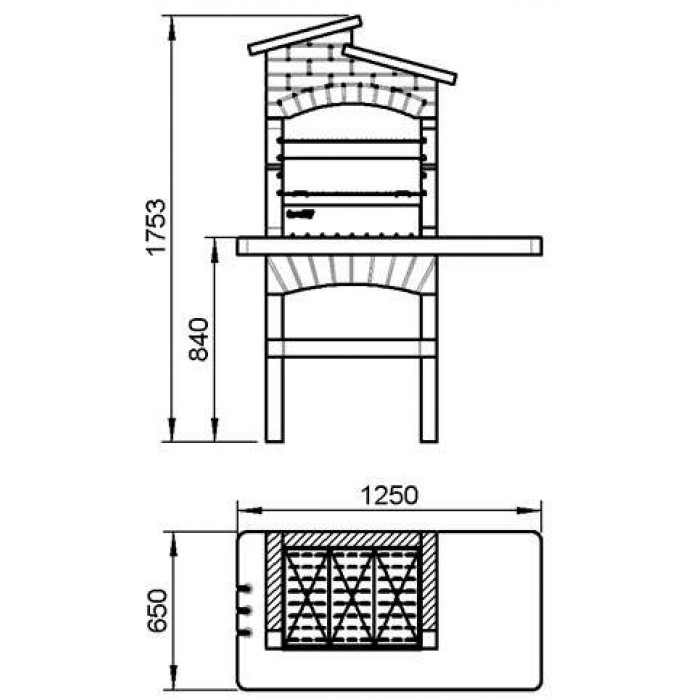

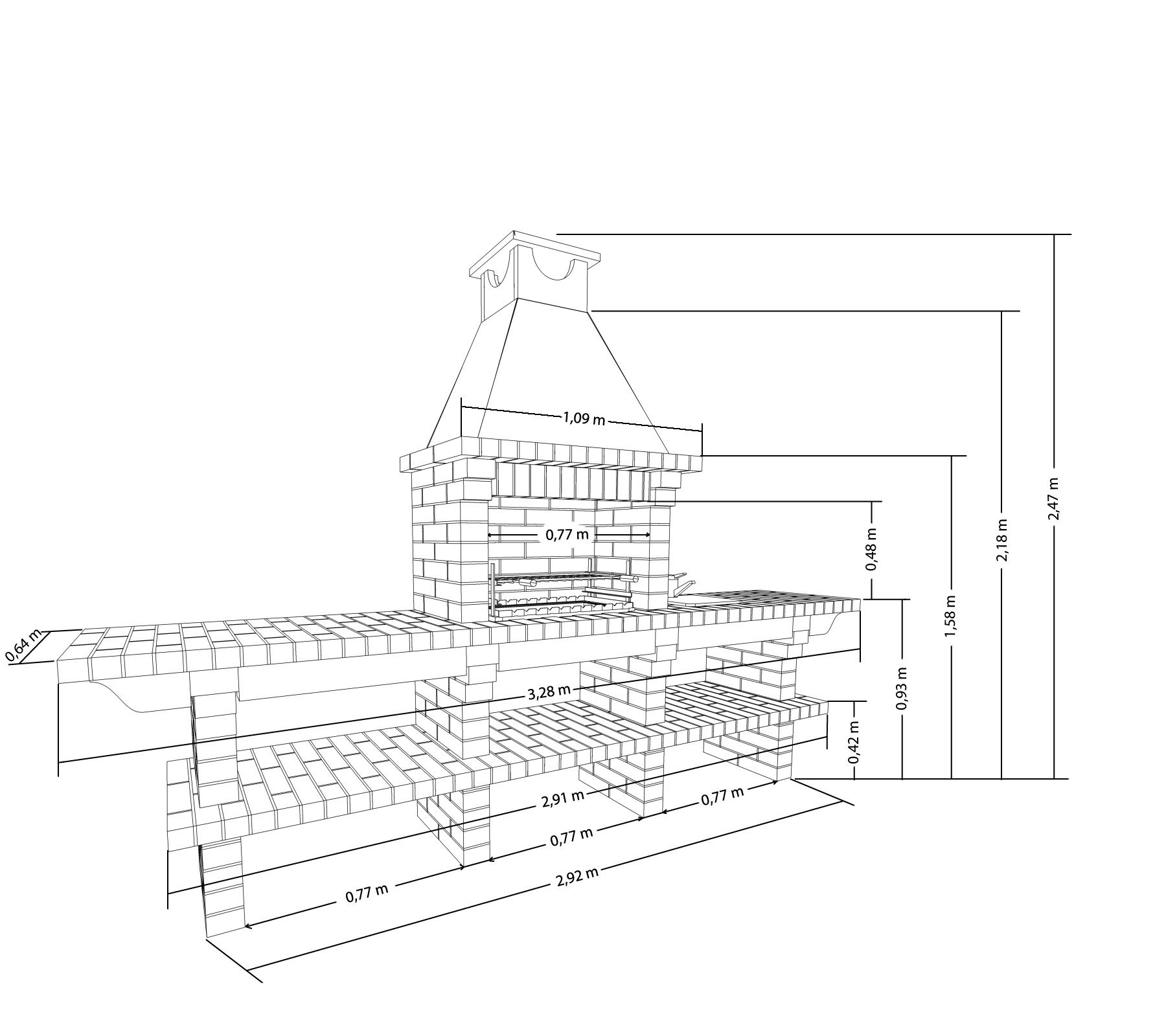

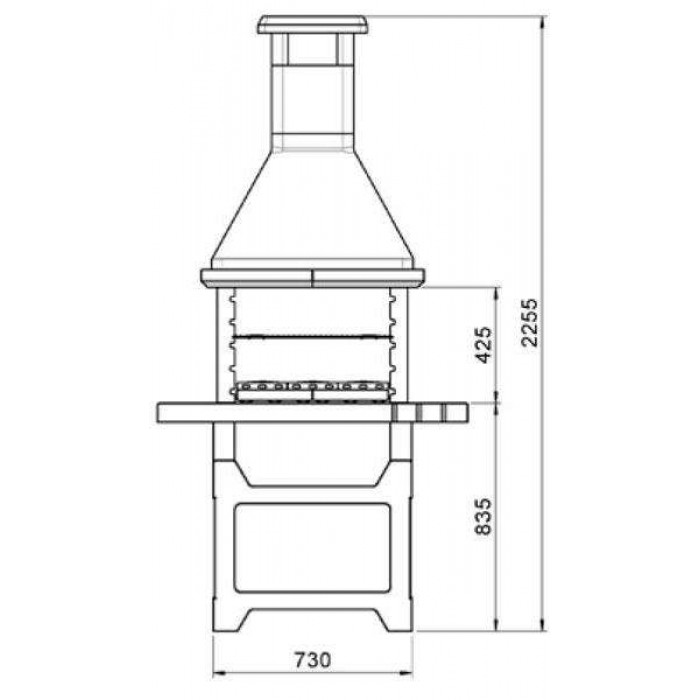

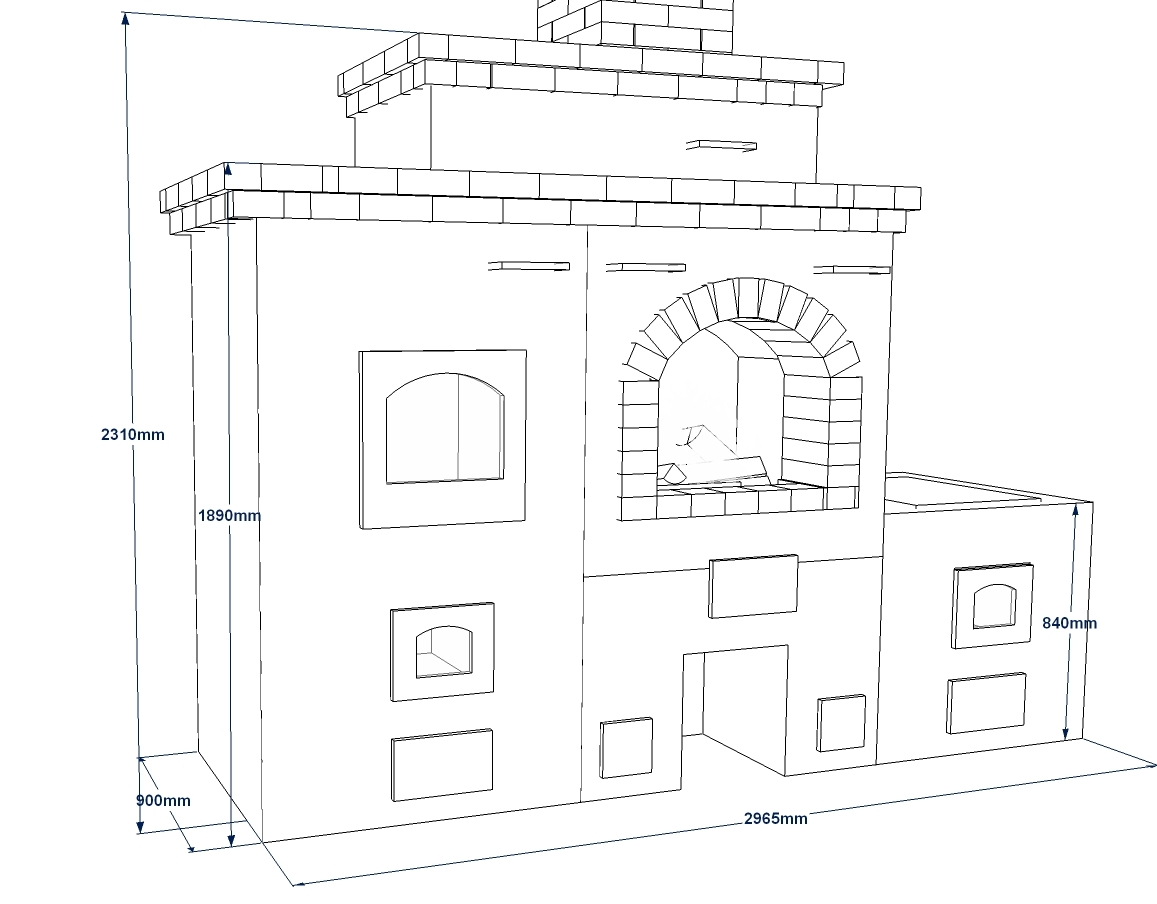

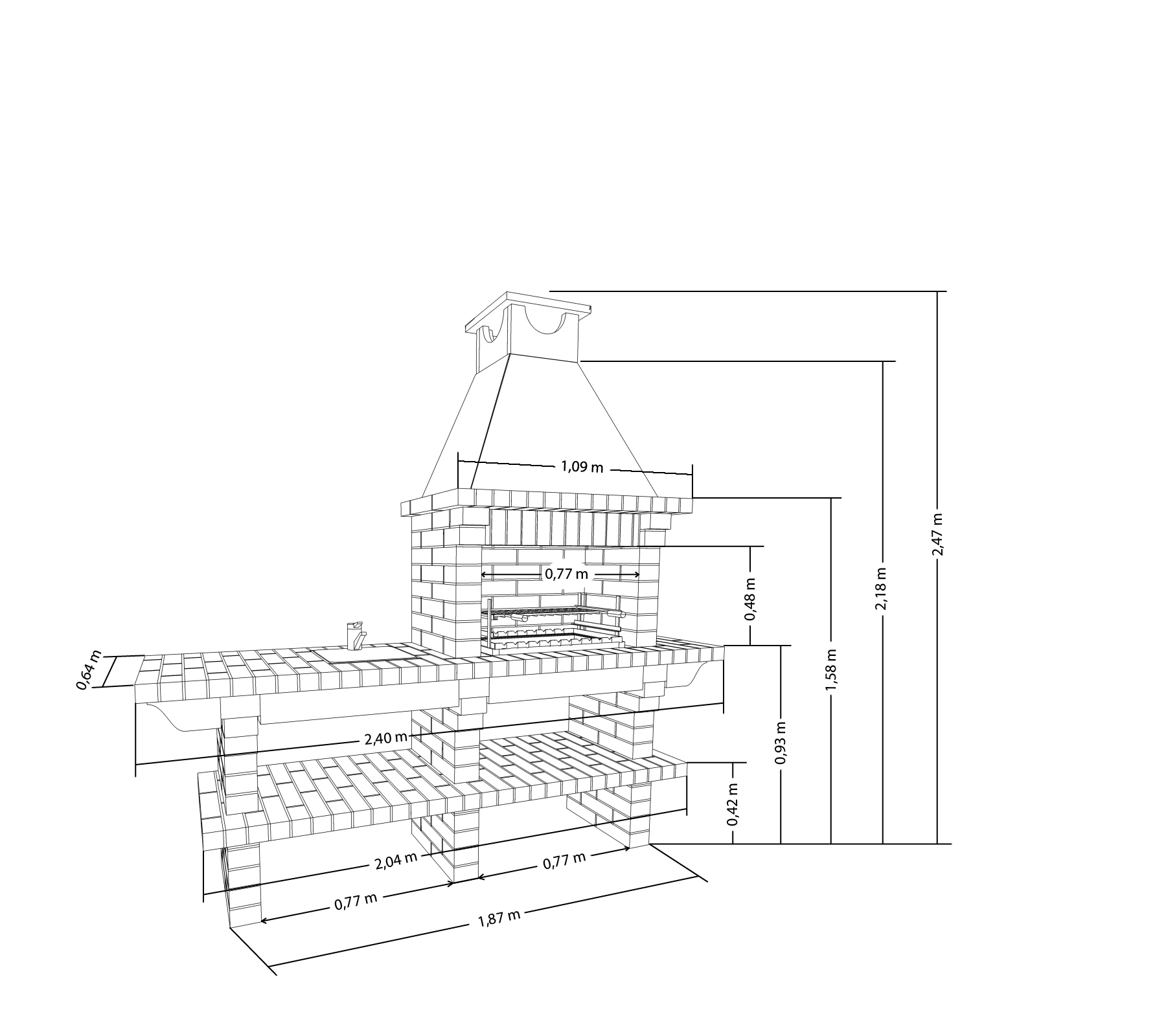

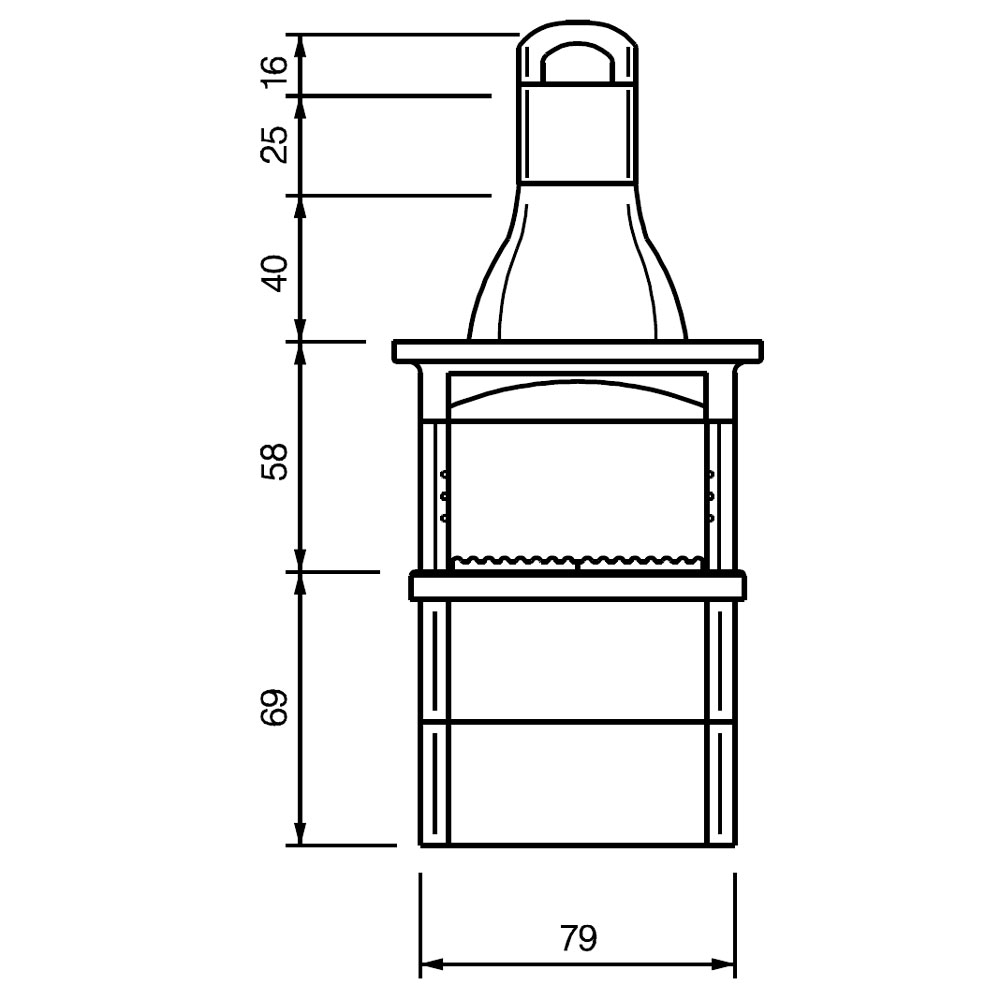

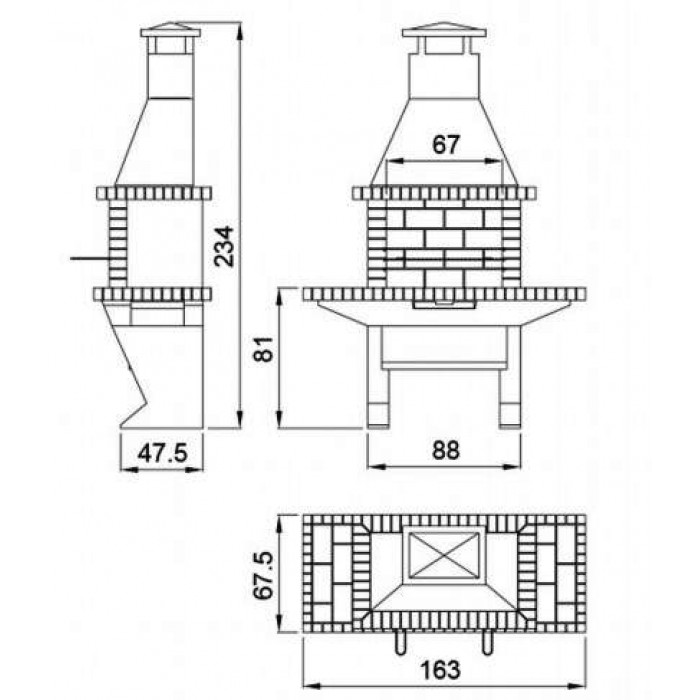

Чертежи

Предоставленные чертежи, помогут вам спроектировать собственную барбекю:

Схема размеров Чертеж углового барбекю из кирпича Чертеж основания очага Чертеж барбекю

пошаговая инструкция, схемы и чертежи

Слово барбекю пришло к нам из Америки, оно означает приготовление мяса над тлеющими углями. Сейчас под ним обычно понимают пикник на воздухе, а также название печей, предназначенных для этого вида отдыха. Попав в нашу культуру, традиция сплелась с популярным шашлыком. Обычно для защиты от дождя эти постройки располагают в беседках. Иногда это навес и скромная самодельная конструкция из кирпича, а порой целый комплекс, включающий закрытый очаг с электрическим вертелом, духовку и коптильню.

Оглавление:

1. Описание и разновидности
2. Необходимые стройматериалы и инструменты
3. Возведение фундамента
4. Правила кладки
5. Монтаж сводов, арок и дымохода
6. Рекомендации и возможные ошибки

Эволюция и виды печей-барбекю

Самый простой вариант — открытый очаг из кирпича или гранитного бута прямоугольной или круглой формы. Бывает, что размещают это сооружение просто под открытым небом. В подобном случае применять глиняный раствор не стоит, его быстро размоет дождями. Поэтому укладку камня ведут «насухо» либо на жаростойкую цементную смесь. Сооружение оборудуют подставками для шампуров и (или) решеткой, на которой жарится мясо.

Улучшим очаг дополнительной защитой от ветра, для чего сделаем с трех сторон стенки, а чтобы дрова прогорали быстрее и равномернее, снабдим дымовой трубой. Дополнительный бонус этой схемы — удаление дыма из зоны готовки. Однако поскольку располагается конструкция на уровне земли, работать с ней неудобно.

Продолжим усовершенствования: поднимаем мангал приблизительно на метр над землей, на основании из кирпича. Пространство внизу подойдет для хранения дров или древесного угля. На решетке получится вскипятить чайник, поставить сковородку или кастрюлю, но посуду быстро испачкает копоть. Чтобы этого не произошло, к мангалу пристраивают варочную печь, объединив дымоудаление в один канал. Строить сразу весь комплекс не обязательно. Сделав барбекю и мангал, будем постепенно достраивать и другие устройства.

Что потребуется для качественной кирпичной кладки

Хотя барбекю и располагают под крышей, оно находится практически на открытом воздухе, подвержено действию мороза и ветра. Как и любая печь из кирпича, имеет зоны высокого неравномерного нагрева. Изнутри камень накаляют угли, снаружи обдувает холодный воздух.

Количество материалов диктует проект. В первую очередь понадобится блок:

• Шамотный, огнеупорный — сложить топку, стенки мангала и других подобных конструкций.
• Керамический полнотелый (дымоход, стенки печи).
• Облицовочный. Для наружных стен, цоколя. Хорош камень, изготовленный методом гиперпрессования, с высокой морозостойкостью.

Еще потребуются:

• Арматура АIII диаметром 8 мм для армирования фундамента.
• Фурнитура или металлические элементы: дверцы печи, прочистки, задвижки, флюгарка на дымоход, колосники, решетка барбекю.
• Асбестовый шнур для уплотнения при установке фурнитуры.
• Отожженная (вязальная) проволока для крепления металлических частей.

Все эти материалы важны, но особые требования предъявляются к качеству глины для кладки. Лучше всего купить уже готовую массу, специально предназначенную для печей. Если недалеко от вашей дачи или усадьбы есть выходы хорошей глины, имеет смысл приготовить раствор самостоятельно. Для этого глину вначале отмучивают: перемешивают с водой до консистенции жидкой сметаны и дают отстояться. Воду сливают, сырье вычерпывают на 3/4 высоты. Четверть, оставшуюся на дне, выбрасывают.

О нормальной пластичности состава свидетельствуют два испытания:

1. Скатанная из готового раствора «колбаска» при изгибе не ломается, а шарик при сжатии не трескается.
2. Высохший шарик размером с перепелиное яйцо, уроненный на асфальт с высоты человеческого роста, остается целым.

Если образцы растрескиваются при сушке, глина излишне жирная, сделать ее большее тощей поможет добавка песка.

Оснастка и инструменты

Для кирпичной кладки печи понадобятся:

• Мастерок, кельма.
• Молоток каменщика или кирочка.
• Молоток резиновый для осаживания блоков.
• Уровень пузырьковый строительный.
• Угольник.
• Шнур-причалка и порядовка — две рейки с делениями по ширине рядов (не путать со схемой раскладки с таким же названием).
• Бадья для глиняного раствора.
• Емкость для замачивания кирпичей.

Мангал, расположенный на определенной высоте, колпак очага, варочная плита предполагают перемычку между их стенками. Выполняют конструктив бетонными плитами, балками или стальным прокатом. Еще лучше сделать перекрытие арками или сводами из кирпичной кладки.

Для устройства арок понадобится особый вид шаблонов — кружала. Они обеспечат необходимый радиус изгиба и удержат кирпичи, пока элемент не завершен. Делают их из дерева и фанеры. Не помешает «болгарка» с режущим диском минимум на 180 мм.

Сложить из кирпича печь своими руками получится лишь ручным инструментом: колоть и подтесывать камень кирочкой, резать алмазной струной. Однако с помощью УШМ работа пойдет быстрее, а выдержать точные размеры порядовки будет проще.

Строим фундамент по шагам

Найти подходящий проект на просторах интернета — не проблема. Здесь вы увидите главное: порядовку будущего сооружения, то есть схему размещения камня и фурнитуры. Выкапываем котлован на 10-12 см больше будущей конструкции по длине и ширине, стенки зачищаем и выравниваем. В неустойчивых грунтах, возможно, придется уложить опалубку. На плотных суглинках достаточно глубины заложения 50-60 см, но на пучинистых почвах размер фундамента нужен больше, чем уровень промерзания.

После того как котлован готов, переходим к укладке бутобетона:

• На дно ямы засыпаем песчаную подушку 5-8 см.
• По периметру над ямой потребуется сделать опалубку высотой 10-12 см из досок.
• На песок размещаем слой крупного бута фракции 100-120 мм и проливаем его бетоном марки 200, приготовленном на мелком щебне.
• Укладываем арматурную сетку, приготовленную заранее, и снова заливаем бетоном. В пучинистых грунтах ставим и вертикальные стержни, втыкая их в бетон с шагом 30 см.
• То технологии, описанной выше, сложим еще несколько слоев, чередуя бут и бетон, пока котлован не окажется наполненным доверху.
• Снова уложим арматурную сетку и закроем ее бетоном вровень с обрезом опалубки, хорошо его загладив.

Альтернативой этому проекту может быть свайное основание. Для этого под «пятно» печи подводят винтовые или буронабивные стойки, на которые опирается плита – ростверк из армированного бетона М300 толщиной 200 мм. Такой вариант подойдет для грунтов, насыщенных водой. Размер свай выбирают в зависимости от нагрузки. Как правило, достаточно диаметра 50 мм (винтовые) или 200 мм (буронабивные).

Нюансы монтажа печи своими руками

После того, как фундамент набрал минимальную прочность, для чего может потребоваться неделя или больше, приступаем к кладке. Но сначала следует сделать паро– и гидроизоляцию. Для этого размещаем два слоя рубероида или пергамина с нахлестом швов минимум 20 см.

Укладку камня производим по следующей схеме:

1. Сначала сложим кирпич «насухо» в соответствии с порядовкой.
2. Подогнав и подрезав камни, кладем их на раствор, заполняя швы.
3. Снова монтаж без глины, подгонка и так далее.

Такая технология требует больше времени, зато убережет вас от серьезных ошибок. Осаженный («пристукнутый») кирпич нельзя двигать. Если его положение вас не устраивает, камень снимают, зачищают от глиняного раствора и укладывают наново. Если вы решили объединить в своем проекте мангал, варочную печь, будет рационально применять для разных элементов свой блок. Порядовка всех этих сооружений может быть разбита на отдельные участки. Но по уровню горизонта крайне желательно, чтобы ряды совпадали.

При эксплуатации барбекю кирпич, из которого сложены его конструктивы, испытывает не только нагрев. Часть камней служит для вспомогательных целей, к примеру, несущих элементов, и практически не накаляется.

В отличие от печей в доме, дворовый мангал не предназначен для аккумуляции тепла. Чем быстрее он будет остывать, тем лучше. Поэтому при желании из шамота получится сделать не только мангал, топку и другие конструктивы с большим нагревом, но вообще все тело, включая дымоход. Где нет нагрева или температуры не превышают 80-100°С, подойдет пустотелый камень и даже отделочный силикат.

Укладка сводов, арок и дымохода

Для перекрытия пространства между стенами рабочих зон используют чугунные плиты, стальные прокатные уголки. Там, где нагрев значителен, а плоской поверхности не требуется, лучше использовать порядовку сводом или аркой. В качестве временного поддерживающего шаблона применяют кружала из дерева и фанеры. Лучше выполнять кладку из специального блока клиновидной формы.

Камни размещают по кружалу, снизу вверх, выдерживая толщину шва. Фиксируется арка замком, центральным кирпичом. Теоретически шаблоны можно сразу разбирать, но лучше дождаться, пока конструкция полностью высохнет.

К дымоходу барбекю требования не столь жесткие, как у отопительных печей. Но и тут необходимо строго выдерживать сечение канала и гладкость швов. Для оголовка трубы лучше взять плотный облицовочный полнотелый блок. Кладку его ведут не на чистой глине, а с добавлением 10-15 % цемента ПЦ марки 400.

До начала работы обязательно замачиваем кирпич на несколько часов. Показателем достаточного насыщения влагой является отсутствие появления пузырьков воздуха на камне, погруженном в воду.

К фурнитуре относятся металлические элементы печи. Это решетка барбекю, колосники, дверцы, задвижки и пр. Устанавливают железо в процессе монтажа. Чтобы надежно зафиксировать, используют проволочные «усы», которые крепят к фурнитуре и заделывают в швы. Уплотнение между камнями и металлом выполняют укладкой асбестового шнура.

Завершающие штрихи и возможные ошибки

В заключение парочка неприятностей, которые могут подстерегать вас, если вы решили построить барбекю своими силами:

1. Иногда, в местах монтажа дверец и других металлических элементов возникают трещины. Причина — деталь слишком зажата кирпичом. Металл имеет большее температурное расширение, поэтому между камнем и фурнитурой делаем зазор. Для его заделки используем асбестовый шнур. При установке колосников оставляем промежуток для их тепловой деформации.

2. В глиняную массу иногда попадают мелкие камешки и осколки кирпича. Как правило, в этом месте камень трескается либо при осаживании, либо (что хуже) в процессе эксплуатации. Чтобы этого не произошло, опытные каменщики наносят глину на блок не мастерком, а рукой. При этом ощущается даже излишне крупные песчинки.

Топить печь рано, подождем, когда кладка полностью просохнет. В летнюю пору достаточно от недели до десяти дней.

---



Барбекю из кирпича: чертежи и фотографии

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Материалы для строительства

Как уже говорилось, основание для мангала надо бетонировать или хотя бы трамбовать и отсыпать щебнем. Поэтому первым в списки необходимых материалов стоит назвать цемент – как для бетонирования, так и для скрепления кладки. Для заливки допустимо применение марки цемента М50…М100, для кладки – М100…М150.

Так же для раствора необходим песок. При кладке из кирпича или любых блоков (кроме бутового и дикого камня) используют песок с размером зерна 2,5 мм. Для камня допустима зернистость 5 мм.

Для относительно недолговечных сооружений можно использовать практически любой кирпич или камень – хоть обломки битых блоков, оставшихся от строительства – и обычный цементный раствор. Если же постройка планируется надолго и всерьез, лучше потратиться на шамотный (огнеупорный) кирпич.

Класть его на цементно-песчаный раствор нельзя, оптимальным вариантом смеси для кладки считается глина с песком. В строительных и специализированных, ориентированных на печников, магазинах можно найти разнообразные варианты сухих смесей для кладки огнеупорного кирпича.

Решетки для мангала могут быть самыми обычными, купленными в ближайшем хозяйственном магазине, или самодельными, из черных сплавов или нержавеющей стали.

Декоративная отделка

После окончания кладочных работ для чистовой обработки специалисты рекомендуют пройтись наждачной бумагой или болгаркой со щеткой по кладке, чтобы снять остатки раствора. После этого кирпич протирают водой с уксусом при помощи губки.

Для придания возведенному мангалу неповторимого дизайна нередко используются облицовочные материалы различных цветов и фактур:

• плитка;
• кирпич;
• камень натуральный и искусственный;
• штукатурка;
• специальные составы.

Алгоритм укладки:

1. Обработка стены грунтовкой.
2. Нанесение шпателем на часть стены клеевого раствора, приготовленного из готовой смеси.
3. Укладка камня или плитки, плотно прижимая ее к поверхности.
4. Очистка швов от клея и заполнение мастикой.
5. Нанесение защитного состава.

Отделочные материалы могут подчеркнуть общий дизайн участка или помещения, а также задать свой. С их помощью можно воссоздать атмосферу старинного замка, охотничьего домика, южной виллы, строгого минимализма и множество других. Обложить всю конструкцию или ее часть – зависит от подобранного проекта и вашей фантазии.

Примеры интересной отделки барбекю.

• Камень натуральный для отделки

Плюсы и минусы строительства барбекю с коптильней из кирпича своими руками

К преимуществам самостоятельного изготовления коптильни с барбекю относят:

• возможность самостоятельно планировать тип конструкции;
• контроль всех этапов строительства;
• экономию на материалах и оплате рабочей силы.

Важно! Чтобы построить сложную конструкцию своими руками, потребуется тщательное планирование всех этапов строительства и грамотный инженерный расчёт. Основной минус изготовления коптильни своими руками — сложность процедуры для людей, не имеющих опыта в строительстве

Основной минус изготовления коптильни своими руками — сложность процедуры для людей, не имеющих опыта в строительстве.

Фото 1. Печь барбекю с коптильней из кирпича. Также устройство оборудовано мойкой и варочной плитой.

Как выглядит барбекю

Простое барбекю можно сделать самостоятельно из остатков кирпича и арматуры.

Самый обыкновенный и простой вариант барбекю представляет собой ящик, в котором открыта верхняя часть. Он выкладывается своими руками из кирпича, камня, бетонных блоков. При кладке необходимо помнить о высоте конструкции, а также о том, что она должна быть устойчивой и хорошо стоять на земле.

Особое внимание нужно обратить на высоту, на которой планируется расположить металлическую решетку для готовки пищи. Чаще всего решетка располагается на высоте 9-10 рядов кладки кирпича. В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться

В случае, если решетка будет вмонтирована слишком низко, к ней не будет возможности наклоняться.

Поддоны для складирования углей и решетки для гриля следует размещать на специально предназначенных выступах из кирпичей либо закреплять на металлических стержнях, которые устанавливаются в швах между рядами кирпича, располагающимися поблизости. Решетки и гриль не должны быть закреплены намертво к печи, потому как их должно быть удобно разбирать в то время, когда ими не пользуются. В сырое время года части, выполненные из метала, следует уносить в дом, чтобы предотвратить образование ржавчины.

Трубу вытяжки изготовливают и из огнеупорного кирпича с колпаком из металла наверху.

Стационарное барбекю больших размеров обязательно должно иметь под собой хорошее основание – бетонный ленточный фундамент либо подушки армированного бетона. Садовую печь иногда пристраивают к одной из стенок каменной либо кирпичной постройки для того, чтобы обеспечить защиту очага от ветра (в таком случае следует особенно следить за соблюдением пожарной безопасности).

Части конструкции, которые соприкасаются с огнем, лучше всего выкладывать из специального огнеупорного кирпича.

Большое количество мастеров предпочитает достраивать своими руками вытяжку над очагом. Наиболее распространенным вариантом является металлический зонт. Однако трубу можно изготовить и из огнеупорного кирпича с колпаком из металла наверху (будет возможность рассекать искры и защитить огонь и печь от осадков).

Не рекомендуется использовать асбоцементные трубы для устройства вытяжки, потому как несмотря на то, что они имеют неплохие теплоизоляционные свойства, они вредят здоровью людей.

Топливом для барбекю будет древесный кусковой уголь или угольные брикеты, которые жарче горят. В случае, если выложить поддон фольгой из алюминия, она будет хорошо чиститься и отражать тепло. В продаже существует и специальный уголь, который хорошо разгорается.

Лучше всего уголь на поддон укладывать не кучей, а слоями, при этом поджигать сразу в нескольких местах. Начинать готовку можно уже через 45 минут.

Готовые подобные конструкции

Барбекю на газе упрощают процес приготовления пищи, но недают того аромата, что барбекю на древесном угле.

Существуют конструкции, которые работают на сжиженном газе. Можно найти готовые модели, которые отапливаются с помощью бутана или пропана из баллонов (обычно это модели небольших размеров и имеют вид элегантных тележек либо простых жаровен).

Газ можно подключить с помощью нажатия кнопки, а уже через 10-15 минут можно начинать готовить. Изредка могут встречаться модели, которые подсоединяются не к баллонному, а магистральному газу.

Электрическое барбекю имеет довольно сложную конструкцию. Такие печи снабжаются таймером, механическим вертелом, грилем и прибором контроля температуры. На электрическом устройстве можно начинать готовить также через 10-15 минут после запуска.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Технология строительства

Качественная порядовка мангала с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап очень важен и требует определенного времени даже у профессиональных строителей.

Фундамент

Переходим к заложению основания под мангал с казаном из кирпича

Здесь важно соблюдать последовательность:

Этап	Комментарии
Выкопать траншею под фундамент, после засыпать слоем песка	Глубина должна быть примерно 25-30 см
Засыпать песчаной подушкой и залить водой	Толщина слоя – 5 см
Поверх слоя песка положить слой гравия или мелкого щебня	Толщина слоя – 10 см
Сделать опалубку из досок	Выступ над землей должен быть минимум 5 см
Положить слой арматурной сетки	Толщина сетки – 15 на 15 или 20 на 20
Залить уровень бетона	После заливки подождать минимум три дня
Уложить слои рубероида для гидроизоляции	Количество слоев – 4-6

Раствор для кладки

На следующем этапе готовим раствор. Для этого возьмите:

• 2 ведра цементной смеси;
• 0,5 ведра гашеной извести;
• 1 ведро песка.

Смешайте компоненты в специальной емкости, тщательно перемешивайте и доводите массу до состояния густого теста.

Цоколь

Перед тем как приступить к кладке кирпичного мангала с казаном на раствор, сложите будущий мангал по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:

• Учитывайте, что между кирпичами будет слой раствора толщиной 5-10 мм;
• При подгонке кирпичей обязательно используйте защитные перчатки, чтобы избежать травм;

Когда все «сложилось» и результат устраивает Вас как архитектора, приступайте к кирпичной кладке на раствор:

1. Кладку основания, то есть не горячей зоны, выполняете в полкирпича;
2. При укладке кирпичей обязательно проверяйте все горизонтали и вертикали строительным уровнем;
3. Когда Вы достигните высоты примерно 70 см с открытой стороны установите 2 стальных уголка 50 x 50 мм полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины мангала;
4. Далее продолжайте кладку в 1/4 кирпича, то есть кирпичи укладывайте на ребро;
5. Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, вы получите опорный выступ для дна по всему внутреннему периметру. Учитывайте, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.

Жаровня

До начала кладки жаровни решите вопрос уборки золы из топки. Например, установите металлический поддон, который будет легко вытащить и очистить от продукта сгорания. Многие строители рекомендуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закройте верх конструкции бетонным перекрытием и рядом кирпичной кладки.

Стены и дымосборник

Сооружение дымосборника несколько сложнее, но вполне вам по силам. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Укладываем кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так формируется колокол печи.

Декоративная отделка

Существует огромное количество вариантов украшения Вашего домашнего очага. Дайте волю своей безграничной фантазии и применить все свои творческие навыки.

Есть несколько вариантов отделки мангала:

• оштукатурить кирпичный мангал с печкой под казан;
• облицевать плиткой и изразцами;
• установить металлические футляры;
• применить декоративную отделку без облицовки путем расшивки кирпича.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Что такое барбекю: конструкция и особенности

Само название блюда, способа приготовления и даже праздника, где готовится такое блюдо, пришло к нам из французского и английского языков (barbecue, сокр. BBQ). Фактически это любые продукты, приготовленные на жару от тлеющих углей. Термин во многом аналогичен более привычному нам названию «шашлык», да и сама технология приготовления та же. Различий не так уж много – и там, и там чаще всего готовится мясо, дичь и блюда на их основе, жар дают угли, сами угли располагаются в металлической, каменной или кирпичной емкости. Основная разница, пожалуй, в том, что шашлык готовят на шампурах (длинных металлических стержнях с ручками или без), а барбекю – на решетке.

От этого различия и происходит разница в конструкции шашлычниц и барбекю. Для шашлыка необходимо четко выверенное расстояние между бортиками емкости для углей – шампуры должны лечь на бортики так, чтобы рукоять и противоположный конец находились за пределами зоны приготовления. В барбекю на бортики ложится решетка, ее размер ограничен только соображениями прочности (она не должна прогибаться при нагреве под весом уложенных продуктов).

Впрочем, ничто не мешает уложить шампуры с шашлыком на решетку барбекю, а на обычный мангал (шашлычницу) пристроить решетку для приготовления кусков рыбы или куриных окорочков.

Под печью барбекю из кирпича обычно понимают довольно сложное сооружение. Оно обязательно включает в себя место для углей с держателем решетки над ним, дополнительные поверхности для раскладки/разделки продуктов. Часто в конструкцию включают также полки/ниши для дров, мойку, варочную поверхность (обычно с отдельной топкой), коптильню и так далее.

Рассмотрим три варианта строительства барбекю из кирпича – от самого простого до полноценного комплекса «уличной кухни». Однако начать в любом случае стоит с фундамента, тем более что он выполняется почти одинаково для всех типов уличных печей.

Проекты, чертежи и размеры угловых печей-барбекю с казаном, мангалом из кирпича

Прежде чем приступать к сооружению зоны барбекю, готовят эскиз и чертеж, затем производят расчет строительного материала. Угловой мангал из кирпича часто размешают в беседке. На фото ниже видно, как гармонично вписывается барбекю в экстерьер дачного участка.

В шашлычной зоне обычно располагают: мангал, очаг для казана, камеру для холодного и горячего копчения и дополнительные сооружения

Разнообразие конструкций угловых барбекю из кирпича представлено на чертежах и фотографиях. Обустройство зоны требует возведения фундамента. Для основания также создают чертеж.

Преимущество мангальной зоны – большая рабочая поверхность для приготовления пищи на свежем воздухе

Перед проектированием учитывают размер конструкции, стиль, наличие подвода воды и стока. Вблизи с печным комплексом не должны находиться жилой дом, хозблок и деревья.

Некоторые дачники обращаются к специалистам для возведения печи

Внимание! Печь барбекю строят на расстоянии 6 м от жилых построек, т. к

дым может накапливаться в помещении и оседать на стенах комнат, что может привести к развитию аллергических или астматических заболеваний.

Чтобы возвести угловой мангал, многие дачники покупают уже готовый проект и схему порядовки

Подробная прорисовка дачного участка поможет определить, правильно ли выбрано место для зоны отдыха. Печь выделяет дым, и располагать ее возле быстровоспламеняющихся объектов нельзя.

На схему наносят порядовую кладку кирпича, каждый ряд отличается от предыдущего, особенно в зоне топки и жаровни

При детализации проекта учитывают размер зоны отдыха, габариты угловой печи, высоту и ширину рабочей поверхности. Обычно высота барбекю с вытяжкой составляет 2,5 м. Длина жаровни под размещения мангала 80-100 см. Длина открытой печи под казан 60-80 см, Размеры коптильного шкафа делают из предпочтений хозяина. Обычно длина 60-100 см, глубина 60 см и высота не более 1,2 м.

Соблюдение рекомендаций схемы порядовой кладки обеспечит правильную тягу в печи

Определившись с размерами кухонной зоны, приступают к прорисовке декоративных элементов. Над жаровней сооружают арку, вытяжку одевают в кожух. Рабочую поверхность обустраивают декоративными полочками и трубами.

Если места для размещения стационарного стола и стульев в мангальной зоне недостаточно, размещают складную сезонную мебель

Чертежи и Пошаговая инструкция +Фото и Видео

Как сделать барбекю из металла своими руками? Невозможно оспорить то, приготовленные на углях мясо, рыбка и овощи намного вкуснее и не зря считаются гастрономическими изысками. При приготовлении нужно будет работать с раскаленным металлом и открытым огнем. От того, насколько удобно и просто повару будет работать на барбекюшнице или мангале зависит итог, а именно вкус блюда.

По этой причине многие ценители жареного на открытом воздухе мяса предпочитают делать удобные для себя барбекю из металла своими руками, о чем и пойдет речь в этой статье.

Общие сведения

Конструкция – какой она должна быть

Есть несколько способов выбрать подходящую для себя конструкцию барбекю:

• Позаимствовать идею и знакомых, друзей, или людей, которые умеют делать такие изделия своими руками.
• Продумать до мелочей и собрат свою печь-жаровню, которая будет идеальна для вас.
• Найти фото в Интернете и по ним составить схему, чтобы сделать барбекю своими руками, или же попробовать усовершенствовать имеющуюся конструкцию.

Важно! Какой бы из вариантов вы ни выбрали, берите за основу только реальные проекты, а не задумки. Как бы ни выглядели печи, прежде всего, стоит обращать внимание на практичность.

Металл – это идеальный материал для создания грилей, печей и жаровен. Конструкция из чугуна или стали будет быстро прогреваться, и это не даст терять тепло для прогревания каменного или кирпичного спуска. А вот из металла можно сделать переносную модель, или даже раскладную, если вы часто выезжаете на природу со своим барбекю.

Требования к конструкции

Есть большое количество схем и вариантов, конструкций и задумок, но не все из них безопасны и удобны.

Чтобы не попасть впросак и не скопировать чужие ошибки, учтите следующие моменты:

1. Барбекю, равно как и мангальная жаровня, относится к типу печей с открытой камерой сгорания, и для отведения продуктов переработки в них редко используются трубы или дымоотводы. Но если у вас есть желание дополнить конструкцию вытяжкой, потребуется дополнительное крепление к основанию или земле. В случае, если не сделать этого, конструкция опрокинется при готовке.
2. Для изготовления рекомендовано использовать профиль и листы металла с толщиной не меньше 4 мм. Если взять за основу более тонкий металл, конструкция быстро испортится и прогорит.
3. Не на всех жаровнях барбекю можно хорошо сжигать уголь и брикеты, и поэтому на этапе проектирования печки подумайте, как вы будете поддерживать температуру тления.

Полезный совет! Не приобретать или копировать модели барбекю из металла, которые украшены огромным количеством наварных и резных деталей.

Как бы повар ни старался, но при работе с печью при приготовлении к поверхностям из металла будет налипать слой сажи и жира, которые требуется удалять  и чистить вручную. Помимо этого, действительно удачные конструкции крайне редко бывают с изысканным оформлением.

Как выбрать барбекю

Многие люди считают, что жаровня барбекю и мангал – это абсолютно одинаковые конструкции по принципу работы и устройству. Хотя большинство конструкций, изготовленных своими руками, могут подтвердить это утверждение, на самом деле это не так. Мастера редко придают значение всем тонкостям при обустройстве барбекю, и только истинные ценители и почитатели знают все секреты и нюансы. По этой причине, если вы хотите сделать идеальную жаровню барбекю из металла своими руками, вам стоит познакомиться поближе с такими знатоками.

Чем отличается барбекю от мангала?

Главных отличий всего два.

Во-первых, несмотря на то, что принцип действия и устройство в чем-то похожи, мангал и барбекю отличаются топочной частью при работе. Получается, что и выделяющееся тепло воздействует на рыбу и мясо разными способами, и конечный эффект тоже отличается. В мангале еда прогревается продуктами сгорания от древесины и немного теплом от раскаленных углей. А в барбекю приготовление и нагрев идут за счет излучения, так как в этом случае приток воздуха к поверхности слабее и идет на внутреннюю часть.

Во-вторых, в барбекю нагревание продукта происходит мягче, так как основная доля тепла идет на нагревание углей, металл, а благодаря решетке холодный воздух обтекает и охлаждает уже зажарившуюся поверхность. К сожалению, только повар может в полной мере объяснить разницу, но вкратце при приготовлении на жаровне барбекю из металла жир и влага остаются внутри продукта, а не испаряются с потоком горячего газа, благодаря чему блюдо сочнее, насыщеннее по вкусу. При наличии барбекю не составит труда приготовить сочный стейк, а для получения того же результата на мангале вам нужно будет заворачивать заготовку в металлическую фольгу.

При классическом устройстве жаровни барбекю есть металлические чаши, в которых уголь разжигают, и в них же он и тлеет. В старых разновидностях вместо угля использовали дрова, и их складывали горкой в металлическую емкость и сжигали до углей. Как только чашка заполнялась до краев, ставили решетку или несколько стальных прутьев и начинали готовить. Для получения аналогичного эффекта в мангале нужно постоянно переворачивать шампуры с мясом и стараться не пересушить мясо или овощи, и при этом добиться хорошей прожарки.

Конструкция жаровни

Классическое устройство подразумевает, что для приготовления будет использована чаша из металла/камня, над котором расположена металлические решетка (в идеале – никелированная), но можно использовать самую обычную, даже из стальной толстой проволоки. В современном производстве жаровни имеют специальные подогревательные стаканы для металлического барбекю.

Воздух поступает в стакан, частично сжигает уголь, а после продукт сгорания удаляется наружу по металлическим стенкам. Так вы можете сохранять высокую температуру и при этом не заморачиваться с обмахиванием опахалом.

2 в 1 – мангал и барбекю из металла своими руками

По конструкции система представляет собой короб с четырьмя углами, который сварен из листов металла. Эту конструкцию можно хранить в разборном виде, и если нужно, собирать и устанавливать на пикнике.

Особенностями является:

• Форма корпуса, которая необычная, уширяется книзу и это позволяет в разы эффективнее использовать угли, при этом не допускать образования прогаров.
• Днище не простое, а двойное, а это помогает поддерживать стабильный уровень температуры, и нет никаких рисков просыпания углей на землю или ноги повара.
• Форма и метод фиксации съемных опор дает высокую устойчивость в любой ситуации и на любо      й поверхности.

Обратите внимание, что эта схема барбекю из металла своими рукам считается одной из лучших существующих на сегодняшний день.

Если вы будете использовать все возможности жаровни правильно, то как дополнение к печи нужно будет изготовить несколько съемных решеток, которые обеспечат возможность жарки на разной высоте от углей. Саму конструкцию собирают уже из готовых деталей, которые заранее вырезают по форме и размеру.

В донной части, к углам приваривают крепления для опор. Само же дно изготавливают так, чтобы оно было сплошным и без отверстий. На него укладывают перфорированное фальш-дно. Воздух подается через боковую щель и фальш-дно. При перекрывании щели можно добиться нужной теплопроизводительности, и благодаря этому не сжигать продукты. Еще имеются просечки, которые дают возможность устанавливать вертел или шампуры. Саму конструкцию можно легко разобрать, почистить, и даже упаковать при необходимости.

Заключение

Помимо угольных видов жаровен можно делать своими руками электропечи или жаровни с газовым подогревом. Хотя настоящие гурманы не оценят такой способ, но зато можно будет готовить на барбекю даже на балконе, и при этом ничего не задымиться.

бесплатных клипартов для гриля, скачать бесплатные картинки, бесплатные картинки в библиотеке клипартов

гриль клипарт

барбекю клипарт

гриль клип арт бесплатно

барбекю клипарт

grill клипарты

grill chef клипарт

гриль клипарт

силуэт барбекю клипарт

клипарт для гриля

клип арт мультяшный гриль

гриль клипарт

Решетка и топпер для гриля на открытом воздухе

барбекю гриль png клип арт

funny cook клипарт

гриль картинки

газовый барбекю клипарт

мультфильм барбекю

клипарт барбекю

барбекю гриль картинки

с днем ​​отца картинки

барбекю клипарт png

клип-арт посуда для барбекю

ресторана картинки

барбекю клип арт бесплатно

grills клипарт

барбекю клипарт

Барбекю

барбекю картинки

гриль клипарт черно-белый

гриль картинки

огонь картинки

Решетка и топпер для гриля на открытом воздухе

хот-доги и гамбургеры бесплатно клип арт

барбекю картинки

искусство классной доски барбекю

барбекю посуда клипарт

гриль клипарт прозрачный фон

ребрышки барбекю картинки

gas grill grill клипарт

гриль картинки png

барбекю картинки

Гриль

барбекю клипарт

барбекю гриль с огнем клипарт

грильята ди карне дизайн

cineplexx

грилей для барбекю | Габаритные размеры и чертежи барбекю

Как сделать гриль для барбекю?

Факторы, которые следует учитывать при создании гриля для барбекю, включают выбор между газом или древесным углем, а также наличие электрических розеток, водопровода, освещения и места для хранения. Решетка должна быть установлена ​​на стальных опорах и изготовлена ​​из легковоспламеняющихся материалов со съемной головкой и местом под решеткой. Основная конструкция головки гриля представляет собой U-образный блок. Если строить угольный гриль, пара металлических решеток необходимы для удержания как угли и продукты питание и слои огнеупорной необходимости быть выложены вокруг зоны гриля.

Как очистить гриль для барбекю?

Общая рекомендация при обслуживании гриля для барбекю — использовать металлическую щетку для чистки решетки после каждого использования и тщательную чистку два раза в год или около того, в зависимости от интенсивности использования гриля.Проволочная щетка, смоченная в мыльной воде, должна полностью удалить весь углерод с газового гриля. В случае использования мангала на углях старые пригоревшие угли нужно выбросить. Следующий шаг — взять решетки вместе с любой другой съемной частью и поместить их в ведро с мыльной водой, чтобы после замачивания протереть губкой. Протрите полотенцем внешнюю поверхность и начните собирать детали, когда они высохнут. Последний шаг — подключить баллон с пропаном и включить гриль, чтобы он нагрелся достаточно, чтобы сжечь любые остатки процесса очистки.

Как удалить ржавчину с гриля для барбекю?

При очистке гриля для барбекю от ржавчины используйте мыло, теплую воду и моющее средство для чистки гриля. Лучше избегать использования стальной или металлической ваты и использовать для этого более мягкий материал, например ткань или губку. Сделайте пасту из уксуса и пищевой соды и нанесите ее на гриль губкой или тканью, промывая теплой водой после того, как оставьте пасту на 20–30 минут. Сода также является средством для удаления ржавчины.Любую съемную часть гриля можно оставить на ночь в ведре с водой, затем промыть и протереть.

Конструкции для барбекю на открытом воздухе | MyOutdoorPlans

В данном проекте около уличных барбекю . Строить барбекю из кирпича легко, но выбрать правильную конструкцию для барбекю — непростая задача, учитывая все альтернативы. Вы можете выбрать так много дизайнов и планов, что мы действительно рекомендуем вам изучить альтернативы и составить короткий список из тех, которые соответствуют вашим потребностям.После этого выберите тот, который соответствует вашему бюджету и стилю вашего двора.

Если у вас нет большого опыта в области деревообработки или кирпичной кладки, рекомендуем купить мангал из металла или нержавеющей стали. Хотя эти приборы имеют высокую цену, они созданы для этой задачи, и у вас есть гарантия, что мясо будет сочным и вкусным. С другой стороны, барбекю из кирпича на дровах имеет прекрасный внешний вид и стиль.

Уличные конструкции барбекю

Барбекю барабан

Первый дизайн барбекю, из которого вы могли выбрать, — это проект в форме барабана.В большинстве случаев вам стоит покупать металлический мангал, так как он доступен по доступной цене и его довольно сложно воспроизвести самостоятельно.

Чтобы повысить ценность проекта заднего двора, вы должны построить деревянную опору, как на изображении. Убедитесь, что вы инвестируете в качественные пиломатериалы и регулируете размер стола в соответствии со своими потребностями.

Конструкции для барбекю

Если вы хотите чего-то роскошного, обратите внимание на следующий дизайн. Газовый мангал из нержавеющей стали стоит дорого, но за считанные минуты можно приготовить практически все, что угодно.

Если построить бетонную или кирпичную конструкцию, можно создать простую, но красивую кухню на заднем дворе. Добавьте деревянную крышу к барбекю, если вы хотите создать тенистую площадку и защитить приборы из нержавеющей стали от непогоды.

Планы барбекю из кирпича

Если вам нужен традиционный дизайн для барбекю на открытом воздухе, рекомендуем использовать кирпич и камень. Прежде чем класть кирпичи, как на изображении, создайте жесткую бетонную конструкцию.

Верхний совет: Отрегулируйте размер гриля в соответствии с грилем и убедитесь, что стены ровные.Если вы хотите получить профессиональный результат, нанесите декоративный камень на фундамент и на верх стен.

Курильщик барбекю

Если предыдущий проект слишком прост или скучен на ваш вкус, вам стоит взглянуть на этот дизайн. Если вам нравится тушить мясо традиционным способом, подумайте о том, чтобы сделать коптильню для барбекю.

Полезный совет: По нашему собственному опыту, для копчения кирпичного барбекю требуется больше материалов и навыков по сравнению с предыдущими примерами, но конечный результат и качество конструкции оправдывают вложения.

Планы барбекю на улице

И последнее, но не менее важное: можно построить арочный барбекю из кирпича. Поэтому мы рекомендуем вам проверить этот пошаговый проект , если вы хотите узнать больше об этой конструкции.

Этот проект имеет множество преимуществ, так как вы создадите много места для хранения, идеально подходящего для складирования дров. Вы также можете добавить к барбекю бетонный стол, если хотите установить раковину или положить посуду.

В этом проекте по обработке дерева было около деревянных планок для пикника . Если вы хотите увидеть больше планов на открытом воздухе, мы рекомендуем вам ознакомиться с остальными нашими пошаговыми проектами.

Грили, сменные решетки, костровища и принадлежности для гриля

Arteflame — ведущий американский производитель комбинированных грилей для барбекю и костровых чаш на древесном угле и дровах. Построенные исключительно прочно, они рассчитаны на долгие годы практически без обслуживания. Когда вы покупаете гриль Arteflame, очаг для костра или комбинированную вставку для гриля (замена решетки для гриля) для своего барбекю, вы покупаете продукты для барбекю, которые на 100% сделаны в Америке.Компания Arteflame известна тем, что производит комбинированные варочные панели для гриля из прочной стали, которые делают приготовление на гриле легким и увлекательным. Готовите ли вы на гриле на сковороде в стиле планча, жарите на огне на решетке для гриля, используете гриль или печь для пиццы, есть много способов идеально приготовить пищу на гриле Arteflame. Варочные панели Arteflame изготовлены из очень толстой углеродистой стали, а корпуса грилей полностью из кортеновской стали. Сталь Corten также называется «атмосферостойкой сталью» и используется во многих наружных конструкциях, таких как здания, мосты, а также в архитектурных произведениях искусства, которые живут снаружи.Каждый гриль покрывается уникальной великолепной патиной, которая постоянно меняется. Грили Arteflame имеют полностью внутреннюю систему воздушного потока без каких-либо движущихся частей. Этот воздушный поток генерирует больше тепла без дыма при использовании меньшего количества древесины и древесного угля, чем другие барбекю в этом классе. Поскольку варочную панель можно снять, каждый гриль Arteflame легко превращается в очаг для костра. (Подъемный инструмент в комплекте) Гриль в стиле Arteflame также известен как гриль в стиле монгольского, корейского, хибачи, планча или теппаньяки.Комбинированные вставки для гриля Griddle позволяют жарить на гриле в стиле Arteflame, заменяя существующую решетку для гриля. Замена решетки для гриля комбинированной вставкой для гриля дает вам возможность добавлять бесчисленное множество других продуктов в свой репертуар для готовки и гриля. Сменные вставки для решетки для гриля подходят для большинства популярных грилей, таких как; Акорн, Камадо, Оклахома Джо, Джо Классик, Большой Джо, Зеленое Яйцо, Наполеон, Трэгер, Вебер, Саммит Вебера и Генезис, Блэкстоун, большинство газовых грилей и другие угольные грили.Все варочные панели-гриль Arteflame, решетки для гриля, сменные вставки для решеток и потрясающие маленькие шайбы для бургеров сделаны из углеродистой стали очень большой толщины и приправлены, как чугунная посуда. Приготовление на закаленной углеродистой стали или чугуне считается «золотым стандартом» для приготовления самых вкусных блюд. Комбинированные варочные панели Arteflame с грилем-грилем прослужат всю жизнь, они не хрупкие и не трескаются, как чугун. Приобретите Arteflame и посмотрите, чего вам не хватало на заднем дворе все эти годы.

Бар и гриль | Смитсоновский музей американского искусства

Джейкоб Лоуренс нарисовал Bar and Grill вскоре после прибытия в Новый Орлеан в конце лета 1941 года. Хотя он только что закончил шестьдесят панелей своей эпической серии Migration , он имел лишь второстепенные знания о Юге, месте происхождения. для тысяч сельских чернокожих, совершивших великую миграцию в промышленные города на севере городов. Юг был новым опытом для молодого жителя Нью-Йорка.Мать Лоуренса была из Вирджинии, его отец из Южной Каролины, поэтому в 1961 году он заметил: «[В 1941 году], если вы не родились на Юге, родителями были ваши родители. В вашей жизни был весь южный колорит; для тебя это не было чуждым опытом, даже если ты никогда там не был ».

Bar and Grill показывает интерьер кафе, разделенного стеной от пола до потолка, разделяющей коммерческое пространство на две области: одну занимают белые, а другую — чернокожие. Помимо очевидной сегрегации по расе, изображение также показывает статус.Белые клиенты пьют с комфортом, охлаждаясь потолочным вентилятором наверху. Количество фигур, занимающих каждую сторону комнаты, отражало соотношение белого и черного жителей города.

Живя в южном городе, где законодательство требовало, чтобы он ехал в задней части городских автобусов и жил в расово сегрегированном районе, Лоуренс обнаружил повседневную реальность сегрегации Джима Кроу. Этот опыт проявился в Bar and Grill и других картинах, посвященных тому, что он назвал «жизнью негров в Новом Орлеане».

Несколько картин Лоуренса в Новом Орлеане были представлены вместе с группой панелей из серии Migration на новаторской выставке Negro Art in America, , которая открылась в галерее Эдит Грегор Халперт в Нью-Йорке 8 декабря 1941 год, день, когда США объявили войну Германии и Японии. Шоу имело огромный успех для Лоуренса, которого отметили как черные, так и белые критики. Халперт продолжал продвигать работу Лоуренса, и два года спустя, когда Лоуренса призвали служить стюардом береговой охраны, она убедила его командующих предоставить ему место для студии, чтобы он мог продолжать рисовать.

Смитсоновский музей американского искусства, 2010

Примите участие в розыгрыше идеального гриля Боба Вилы 2020 с IG Charcoal BBQ сегодня!

С приближением сезона барбекю вам нужен гриль, на который вы можете положиться, который обеспечит вкусные и стабильные результаты. Не ищите ничего, кроме IG Charcoal BBQ Grills. Их мобильный угольный гриль из нержавеющей стали устанавливает высокие стандарты простоты и совершенства при приготовлении пищи на открытом воздухе.

В этом месяце мы сотрудничаем с IG Charcoal BBQ, чтобы подарить вам розыгрыш Perfect Grill 2020 от Боба Вилы.Участвуйте сегодня и каждый день до 15 мая (с 12:00 по восточноевропейскому времени 15 апреля 2020 г. до 11:59 по восточноевропейскому времени 15 мая 2020 г.), чтобы получить шанс выиграть один из трех грилей из нержавеющей стали IG и наборов для барбекю .

Каждый современный гриль IG Charcoal Grill изготовлен из полированной нержавеющей стали. Благодаря компактным размерам (71 фунт) и складным боковым столикам его легко хранить и транспортировать для всех ваших вечеринок и летних пикников. Колеса фиксируются для дополнительной устойчивости.

Гриль для угля IG разработан с учетом простоты и легкости сборки.Его большая верхняя часть гриля имеет общую поверхность для приготовления пищи 16 x 30 дюймов, которую можно снять, когда вы будете готовы к уборке. Утилизируйте золу, выдвинув зольник. Вращающаяся ручка позволяет поднимать и опускать угольную пластину для легкого регулирования температуры, а также красиво приготовленных гамбургеров и кебабов на гриле.

Приготовьте свой пир, используя набор для барбекю с высококачественной посудой из нержавеющей стали. Независимо от вашего удовольствия от приготовления на гриле — от гамбургеров и хот-догов до шашлыков и шашлыков — набор для гриля и барбекю IG прослужит долгие годы благодаря надежной конструкции и эффективному дизайну.

IG Charcoal BBQ вдохновлен тысячелетними традициями ближневосточного барбекю. Как и в Штатах, семьи собираются вокруг барбекю, чтобы отпраздновать, радоваться и наслаждаться лучшим грилем, который может предложить мир. Компания любит все упрощать, используя древесный уголь, высококачественную нержавеющую сталь и механизм контроля температуры, чтобы каждый раз создавать идеальный гриль.

ВОЙТИ СЕЙЧАС!

Участвуйте в розыгрыше идеального гриля Боба Вила 2020 с IG Charcoal BBQ ежедневно, чтобы увеличить свои шансы на выигрыш одного из трех наборов IG Charcoal Grills и BBQ Sets.

Розыгрыш Perfect Grill Giveaway Боба Вила 2020 («Лотерея») спонсируется Acton Media Inc., 1 Pier 76, 408 12th Avenue, New York, NY 10018 («Спонсор»). Приз будет предоставлен IG Charcoal Grills («Поставщик призов»). Лотерея состоит из трех (3) случайных розыгрышей и одного (1) приза, присуждаемого за каждый случайный розыгрыш. Розыгрыш и период входа начинается в 12:00. По восточному времени («Восточное время») 15 апреля 2020 года и до 11:59 утра по восточному времени 15 мая 2020 года («Период лотереи»).Открыт только для жителей континентальной части США (включая округ Колумбия, но исключая Аляску и Гавайи) в возрасте 18 лет и старше. Не действует там, где это запрещено или ограничено законом. Сотрудники Спонсора и его соответствующих родителей, аффилированных лиц, дочерних компаний, а также рекламных и рекламных агентств, участвующих в проведении лотереи, а также их ближайшие родственники или члены семьи не имеют права участвовать в лотереях или выигрывать в них. См. Официальные правила.

Кирпичное барбекю: 21 ступень (с изображениями)

Введение: Кирпичное барбекю

Постройте собственное кирпичное барбекю! С небольшими навыками и инструментами это может сделать каждый!
Это четвертый кирпичный барбекю, который я построил.На них весело строить и готовить.
На этот раз мне нужна была большая кострище с курильщиком с правой стороны.
Я подумал, что это последний, lol
Сторона для гриля имеет длину около 45 дюймов и глубину 30 дюймов. Курильщик 30 футов в глубину, 28 в ширину 30 в высоту.

Добавить TipAsk QuestionDownload

Шаг 1: Хороший повод построить новое барбекю! (заливка бетонной дорожки)

Видя, как мы хотели залить бетон для нового внутреннего дворика / дорожки, почему бы не построить новый барбекю из кирпича.Тааааааааааааааааааааааааааме, мы приложили немного арматуры там, где будет барбекю.

Добавить TipAsk QuestionDownload

Шаг 2: Заливка бетонной дорожки

Несмотря на то, что я снова и снова измерял местоположение арматурного стержня, я все равно немного нервничал lol
Слишком поздно!

Добавить TipAsk QuestionDownload

Шаг 3: Следующий день после заливки

Снова показаны местоположения арматурного стержня. Я хотел убедиться, что у меня есть подкрепление в определенных областях.

Добавить TipAsk QuestionDownload

Шаг 4: Первый курс

Используя 4-дюймовую перегородку, я установил первый курс, стараясь держать вещи ровно, вертикально и ровно, насколько мог.

Добавить TipAsk QuestionDownload

Шаг 5: 2-й курс

Когда 2-й курс почти закончен, и мой сын хотел внести свой вклад в проект, мы составили форму для чечевицы. Я построил чечевицу из двух частей под углом 1 1/2 дюйма, которые поддерживали и удерживали огнеупорный кирпич. Затем мы сделали форму из фанеры, повесили арматурный стержень 1/2 дюйма длиной и привязали его к вертикальному стержню. Затем мы залили его гидравлическим цементом до тех пор, пока не будут заполнены полости первого и второго ряда, а также форма, убедившись, что все пузырьки воздуха отсутствуют.

Добавить TipAsk QuestionDownload

Шаг 6: 3-й курс

Лентел выглядел так, как будто все получилось хорошо, в итоге мы получили прочную структуру, которая включала в себя первый и второй ряд блоков.
Примечание. Все участки арматуры заполнялись гидравлическим цементом каждую секунду.

Добавить TipAsk QuestionDownload

Шаг 7: 4-й курс

4-й курс установлен по большей части, все еще пытаясь держать вещи ровно и ровно.

Добавить TipAsk QuestionDownload

Шаг 8: Создание курильщика

Следующие 2 курса были установлены, завершая сторону для курильщика.Опять же, каждые 2 ряда уложенных блоков, полости заливались гидравлическим цементом во всех местах расположения арматуры. Я буду ждать, чтобы установить второй лентел, пока не установлю внутрь весь огнеупорный кирпич.

Добавить TipAsk QuestionDownload

Шаг 9: Набор огнеупоров

Я пошел к своему местному строительному поставщику и купил огнеупорный кирпич стандартного размера и использовал его для пола кострища. Затем я купил огнеупорный кирпич толщиной 1 1/4 дюйма для стен очага. Вот вид, показывающий отверстие для курильщика.вы также можете видеть, что я также установил прочный стержень 1/2 дюйма через блок. Затем я приварил твердую стальную пластину к стержню, чтобы он служил демпфером для отверстия для курильщика.
Примечание: Я использовал 3 фунта шамот к 80 фунтов мешок с предварительным смешиванием раствора, чтобы установить огнеупорный кирпич. Я смешал шамот и предварительно смешал в ванне для смешивания, а затем вылил все это в чистый пластиковый мусорный бак с хорошо закрывающейся крышкой.

Добавить TipAsk QuestionDownload

Шаг 10: Чечевица для проема над дверью очага

То же, что и другой чечевица, с использованием кусков под углом 1 1/4 дюйма, огнеупорных кирпичей, зажатых между ними внизу с проволочной сеткой и подвешенной арматурой в виде.

Добавить TipAsk QuestionDownload

Шаг 11: Укладка первого красного кирпича

Чувствуя себя действительно хорошо в этот день, мне удалось сложить большую часть красного кирпича, который я купил у местного строительного поставщика.
Дни были довольно жаркими, и старый чувак показывает свой возраст lol
Неплохо для старого пердуна на данном этапе игры lol

Добавить TipAsk QuestionDownload

Шаг 12: Больше кирпичей!

Имея еще несколько кирпичей, больший угол для поддержки отверстия для костра и еще один довольно жаркий день, мне удается установить еще несколько кирпичей.

Добавить TipAsk QuestionDownload

Шаг 13: Бетонная крышка

Я сделал бетонную крышку толщиной 2 дюйма с отверстием для дымохода. Я использовал проволочную сетку и арматуру 1/2 дюйма для усиления, затем с помощью моего сына и его друг мы установили крышку, закрепив ее на месте с небольшим сливом сзади.
Примечание. Я сделал деревянную коробку глубиной 2 дюйма, связал проволочную сетку и арматуру вместе, убедившись, что она поддерживается в центре формы. Затем я смешал три 50-фунтовых мешка гидравлического цемента и залил форму.После выравнивания формы я накрыла ее пластиком и дала застыть в течение 3 дней, прежде чем что-либо снимать.

Добавить TipAsk QuestionDownload

Шаг 14: Завершение вершины

Укладка большего количества кирпичей, чтобы закончить верхнюю часть

Добавить TipAsk QuestionDownload

Шаг 15: Какой бетон без стали? Хм?

Посещение моего местного поставщика металла окупилось. У них было все, что я хотел, и даже больше lol
Дверца гриля и коптильни я обрезал по размеру после изготовления рам. Верхние части гриля и вытяжки были вырезаны по размеру у добрых людей из моего местного поставщика металла. Я нашел кого-то, кто согнул вытяжку через мою металлическую опору.

У моего друга по соседству была красивая 8-дюймовая плитка подходящего цвета, почему бы не использовать ее, чтобы отделать верхнюю часть коптильни с помощью хмм? Делает действительно красивую поверхность, на которую можно положить тарелку 🙂
Я купил пружину из нержавеющей стали ручки и мои приварные петли он-лайн
Все остальное пришло из строительного магазина.

Добавить TipAsk QuestionDownload

Шаг 16: Автомобильные домкраты и стальной барабан?

Они дешевые, милые, и мне нужно немного переработать лол
Два автомобильных ножничных домкрата и один чистый использованный барабан на 55 галлонов.
Плоский тонкий металл, приваренный к верхней и нижней части домкратов для большей устойчивости. Барабан нарезан по размеру с помощью пилы для пожарных корзин.
Я поднимаю и опускаю свои пожарные корзины по мере необходимости. Был действительно полезен.

Добавить TipAsk QuestionDownload

Шаг 17: Решетки для гриля

квадратная трубка 3/4 дюйма и немного расширенного металла.Стальной стержень 1/8 дюйма для маленьких ручек.
Я сделал верхнюю раму, чтобы включить в нее вешалки для моих стоек.
Мне нужно было два уровня, и я хотел, чтобы они сдвигались назад и четвертый. также есть выбор на каком уровне.
Зная, что я хотел бы приготовить почти все (даже хот-доги, не разжигая огонь), я нашел в Интернете парня, который подробно описал, как построить трубную горелку.
Назад к металлу поставка Я пошел за какой-то черной трубкой 1 1/4 дюйма lol

Вот ссылка, показывающая, как сделать трубную горелку.
http://www.hobartwelders.com/weldtalk/showthread.php?t=28224

Добавить TipAsk QuestionDownload

Шаг 18: Smokin ‘

При посещении местного магазина бытовой техники я взял две стойки бесплатно! Чуть дальше по дороге к другому бывшему в употреблении стыку и получил еще две стойки за 5 баксов, лол
Я сварил их вместе, чтобы получилось по одной большой стойке. Мне также пришлось сварить небольшой плоский металл, чтобы они соответствовали моим требованиям по ширине.
Пружины для ручек на задней части дверцы коптильни и дверцы решетки взяты из сиденья ездовой газонокосилки (теперь гоночная газонокосилка — это своего рода гоночная косилка, эти пружины больше не нужны, лол) Я использовал их, чтобы сохранить натяните ручку, чтобы они работали правильно.Некоторая плоская сталь, изогнутая, чтобы действовать как защелка на внутренней стороне дверной коробки, довольно хорошо удерживает двери закрытыми.
Завершено красивым большим легко читаемым датчиком температуры.

Добавить TipAsk QuestionDownload

Шаг 19: Настройка демпфера

Фотография и некоторые грубые чертежи, которые помогут проиллюстрировать, как я настраиваю впускной демпфер.

Выхлопная заслонка — это не что иное, как плоский кусок стали, надетый на дымоход для регулирования теплового потока.

Добавить TipAsk QuestionDownload

Шаг 20: Sole’s Pit Master Barbeque

Среди других имен lol
До сих пор я держал свои костры маленькими. Только легкое приготовление на гриле и короткие пробные запуски с коптильней.
Убедитесь, что он медленно высыхает.

Один дешевый газовый гриль на выходе из двери lol нуждается в газовом баллоне, сначала нужно взять его lol

Добавить TipAsk QuestionDownload

Шаг 21: барбекю Sole’s Pit Master (Обновление)

Какое прекрасное лето на гриле на открытом воздухе был!
Курильщик сохраняет хорошую равномерную температуру после разогрева, что не займет много времени!
Я выкурил несколько свиных лопаток и ребер, включая говяжьи ребра и грудинку, и еще больше дворовой птицы, сколько я помню lol
Яма для костра тоже была потрясающей!
Закуски, такие как креветки в беконе, фаршированные халопено на гриле, фрукты на гриле, овощи, кукуруза, картофель и т. Д. Все отлично получается!
У меня есть две симпатичные индейки, которых я могу положить в курильщик на День Благодарения.Большой весит 17 фунтов, а другой — 12 фунтов.
Похоже, я встану рано!
Мммммммммммммм, я почти чувствую его вкус!
С Днем Благодарения всех!

PS вот еще фото!

Добавить Тип Задать вопросЗагрузить

2 человека сделали этот проект!

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

.
