Газовые колонки с модуляцией пламени

Газовая колонка с модуляцией пламени – современное и экономичное оборудование для моментального получения горячей воды. Мощность во время работы регулируется за счет изменения интенсивности горения в зависимости от необходимой температуры потребляемой воды. Вдобавок это обеспечивает комфорт для пользователей, особенно если одновременно в доме задействуется несколько точек водоразбора.

Как это работает?

Представьте: вы принимаете душ, а в это время на кухне включили горячую воду. Что происходит? Из душа льется холодная вода – приходится прибавлять подачу горячей. Как только воду на кухне перекрывают, душ становится слишком горячим. Этого можно избежать, если использовать водонагреватель с автоматическим поддержанием заданной температуры и модуляцией пламени. Горелка с модулирующими форсунками регулирует высоту пламени, подстраиваясь под изменения расхода воды. Например, при увеличении расхода пламя увеличивается, мощности хватает на нагрев большого количества воды –

на выходе поддерживается нужная температура.

При уменьшении потребления воды пламя уменьшается, что помогает экономить газ. Как правило, диапазон регулировки мощности находится в пределах от 40 до 100%. Кроме того, модуляция пламени помогает продлить срок службы теплообменника и самой колонки.

Параметры выбора

Тип модуляции пламени. Гидравлическая подразумевает прямую взаимосвязь между расходом воды и регулировкой пламени. У моделей с электронной модуляцией пламени за это отвечает датчик температуры воды.

Производительность. Чтобы проточный водонагреватель отлично справлялся со своей задачей и горячей воды хватило на все нужды, важно правильно определиться с ее расходом. Для обслуживания одной водоразборной точки, например, кухонной мойки на даче, достаточно модели с производительностью в 5 – 7 л/мин. Для принятия душа необходимо больше воды, поэтому стоит присмотреться к моделям с показателем в 12 – 15 л/мин. Когда в здании несколько санузлов, нужна колонка с производительностью свыше 20 л/мин.

Тип камеры сгорания. Оборудование с открытой камерой должно устанавливаться в подсобном помещении с хорошей вентиляцией. Модели с закрытой камерой могут использоваться на кухнях или в ванных комнатах, так как продукты горения отводятся на улицу через дымоход (чаще всего используется система «труба в трубе»).

15 лучших газовых колонок — Рейтинг 2020 года (Топ 15)

Если так случилось, что в вашем доме нет горячего водоснабжения, но есть газ, значит, вам нужна газовая колонка для нагрева воды. Специалисты «Эксперта цен» проанализировали модели газовых колонок, которыми больше всего интересовались покупатели в конце 2019 — начале 2020 года, и выбрали 15 самых лучших. Сейчас вы узнаете о них. Но сначала выберем фирму-производителя.

Газовая колонка какой фирмы лучше?

Лидирующие позиции по популярности, надёжности и качеству сборки на сегодняшний день занимают газовые водонагреватели чешского производителя Mora Top. Его продукция никогда не залёживается в магазинах долго, а потому иногда надо просто успеть сделать заказ. Среди иностранных производителей газовых колонок не отстают всегда востребованные бренды Bosch и Ariston. Продукцию с неплохим соотношением цены и качества предлагают на российском рынке Zanussi и Hyundai. Лучшие отечественные производители традиционно представлены газовыми колонками марок Нева и Ладогаз.

Полезные советы для обеспечения долгой и надёжной работы газовых колонок

Установка и подключение должны осуществляться квалифицированными специалистами. Часто от того, как настроена газовая колонка, зависит качество её работы.
Необходимо регулярно производить очищение запальника и теплообменника от продуктов горения (странно обвинять в засорах колонку). Это заметно продлит «срок жизни» прибора.
В старых домах со слишком заниженным давлением воды в системе лучше устанавливать специальные насосы. При стабильном давлении воды автоматический запуск происходит без проблем, а температура нагрева будет поддерживаться более корректно.
Необходимо соблюдать важные рекомендации от производителя, указанные в инструкции пользователя.

Правильно выбирайте модель колонки в зависимости от требуемого или желаемого количества горячей воды. В принципе, конструктивно современные газовые проточные водонагреватели лишь условно можно поделить на версии для одной, двух или больше точек водоразбора. Дело скорее в заявленной максимальной производительности. Простое правило: меньше 12-13 л/мин – один кран или поочерёдное использование, больше – хватит на два или на несколько.

Рейтинг лучших газовых колонок

И напоследок… Какую газовую колонку лучше купить?

Все газовые водонагреватели из нашего рейтинга достаточно надежны, безопасны, находятся примерно в одной ценовой категории. Можно смело утверждать, что все они хорошо работают при правильной установке и эксплуатации. Многие проблемы, на которые жалуются владельцы колонок, решаются простой заменой батареек и чисткой дымохода. Важно — если в вашем регионе вода жесткая, то лучше поставить фильтр. Иначе образуется накипь, которая забивает теплообменник, и газовая колонка гораздо быстрее ломается.

Если нет фильтра, учитывайте, что накипь образуется при высокой температуре (от 40 градусов) — не перегревайте прибор.

Проявляются недостатки газовых колонок часто из-за того, что пользователи не соблюдают требования инструкции (или вообще ее не читают). Очень рекомендуем следовать правилам! Еще помните, что газовый водонагреватель нужно настраивать (заводские настройки предназначены для тестового запуска, не для всех условий подходят), и делать это должны специалисты.

Наконец, актуальное для тех, кто не знает, напутствие на случай поломки газовой колонки до истечения срока гарантии: коли уполномоченные производителем сервисные службы по каким-то причинам отказываются решать проблему, сильно затягивают ремонт, ссылаясь на отсутствие запчастей, либо авторизированные СЦ попросту отсутствуют в населённом пункте, где приобретался водонагреватель, потребитель вправе потребовать «сатисфакции» непосредственно у магазина. В отсутствие нормального сервиса любой недостаток товара, если дефект окажется гарантийным, автоматически становится «существенным».

И можно потребовать обмен или возврат денег (в том числе возмещения затрат на монтаж/демонтаж).

Удачной покупки!

Газовые колонки в Самаре

Какую газовую колоноку купить?

В нашем каталоге представлен широкий выбор газовых проточных водонагревателей.

Вы можете выбрать прибор который будет соответствовать вашим требованиям. Цены указаны с учетом доставки по городу Самара. В продаже модели отечественных и импортных производителей.

Стоимость зависит от производителя, ее технических характеристик, типа розжига, а так же наличия модуляции пламени.

Виды газовых колонок

Современные колонки делятся на два типа:

Полуавтоматические — с пьезорозжигом. Розжиг осуществляется вручную кнопкой от встроенного пьезоэлемента. У этих моделей фитиль всегда горит. При открытии крана с горячей водой происходит автоматический розжиг основной горелки. Как только вы закрываете кран, основная горелка гаснет и горит только фитиль до следующего открытия крана. Если у Вас слабый напор воды лучше купить газовую колонку полуавтомат, т.к. они менее требовательны к давлению воды и срабатывают даже при минимальном напоре.
Автоматические — с электророзжигом. Розжиг горелки осуществляется либо от батареек (батарейки-R20), либо от встроенного гидрогенератора. В данных моделях при открытии крана горячей воды происходит розжиг от искры между электродом розжига и гоелкой. Как только кран закрывается колонка гаснет. Если давление воды хорошее можно остановить свой выбор на газовых колонках автомат.

Так же можно все колонки поделить на два типа — с автоматической регулировкой пламени и ручной. Первые имеют так называемую модуляцию пламени. Это функция позволяет поддерживать заданную температуру горячей воды за счет автоматической регулировки пламени. Модуляция бывает гидравлическая и электронная.

Электронная — когда с помощью датчика отслеживается изменение температуры воды на выходе и блок электроники регулирует газовый клапан уменьшая или увеличивая подачу газа на горелку. Позволяет достаточно точно поддерживать температуру воды, но очень инертна и срабатывает с небольшой задержкой. Что не очень комфортно.

Гидравлическая — когда подача газа на горелку регулируется пропорционально протоку воды. Как правило, эту функцию выполняет подпружиненная мембрана водяного узла, которая выталкивает шток. В зависимости от изменения протока воды. Который в свою очередь регулирует степень открытия газового клапана.

Выбор газовой колонки

В последние годы все больше набирают популярность автоматы с электророзжигом, но у них есть свой недостаток. Их не рекомендуется устанавливать в помещениях с повышенной влажностью (например ванная комната). Из-за повышенной влажности происходит окисление микропереключателей. При установке в такие помещения мы рекомендуем выбрать полуавтоматические модели. Если установка производится на кухне либо в другом месте с умеренной влажностью можно купить и установить газовую колонку с любым типом розжига.

Так же при покупке нужно обратить внимание на давление воды в доме.

Если напор воды слабый, а вы решили установить автомат, есть вероятность, что она не всегда будет срабатывать. Так как они более требовательны к давлению воды чем полуавтомат.

Более подробно об устройстве и выборе газовых колонок можно прочить в статье — Газовая колонка: Как правильно выбрать

автоматическая и полуавтоматическая модель с поддержанием заданной температуры и регулировкой воды

Люди, которые проживают в квартире, зачастую обеспечены горячей водой, благодаря централизованной системе водоснабжения. Но для владельца частного дома – это настоящая проблема. Как же исправить такую ситуацию при наличии проведенного природного газа в жилье? Решить этот вопрос довольно быстро и просто поможет газовая колонка-автомат с регулировкой подачи воды.

Как работает?

Купив газовую колонку, вы не только сможете всегда пользоваться горячей водой (независимо от количества точек водоразбора в доме), но и сделаете свой быт проще.

На сегодняшний день производители газового оборудования предлагают множество различных вариантов водонагревательного прибора отечественного и импортного производства. Работа любого прибора зависит от его устройства. Если сказать по-другому, то от того насколько усовершенствованным будет принцип функционирования, настолько просто вам будет пользоваться прибором.

Процесс включения и выключения газовой горелки-автомата происходит по такой схеме:

когда открывается кран с водой, жидкость направляется в редуктор, соединенный с клапаном газа и электроподжигаемым блоком;

давление, которое было создано, дает толчок для движения штока, подающего сигнал на газовую подачу и образование искры, она в последующем воспламенит газ;
после того как кран закрывается, автоматический прибор самостоятельно выключается.

Преимущества и недостатки

Газовые колонки имеют множество преимуществ, основными из которых являются следующие:

экономия расхода ресурсов;
легкая эксплуатация, обеспечиваемая автоматизированным процессом;
компактность устройства;
привлекательный внешний вид;

безопасное и длительное использование.

Лаконичный дизайн газовых колонок, их сдержанность и эстетичность позволят обеспечить комфорт в доме, не испортив общего впечатления об интерьере. Существуют модели, выполненные в разной цветовой гамме, с рисунком, которые помогут украсить помещение.

Недостатков у таких товаров практически нет, но все можно отметить некоторые минусы:

для бесперебойного и правильного давления необходима приточная вентиляция;
высокая цена на качественную технику.

Разновидности

Выбрать газовую колонку можно, отталкиваясь от вида розжига.

Современные аппараты принято делить на два вида:

Автоматические. В таких устройствах искру подает специально предназначенный электронный блок. Он работает как с основной, так и с запальной горелкой.
Полуавтомат. В них разжигание происходит от искры, которая образуется при нажатии кнопки, действующей на пьезоэлемент.

Также газовые водонагреватели могут иметь разницу в способе регулировки расхода газа.

По этому принципу их можно разделить на следующие виды.

С автоматической регулировкой. В таком аппарате заданный температурный режим постоянно поддерживается автоматической системой.
С ручной регулировкой, которая может быть как плавной, так и ступенчатой. Смена температуры возможна при изменении параметров давления в магистрали, но она может регулироваться человеком.

Нюансы выбора

Для того чтобы сделать правильный выбор модели газовой колонки, стоит обратить внимание на ее качественные характеристики, функциональность и способность адаптироваться в конкретных условиях использования. Таким образом, можно приобрести по-настоящему долговечный и качественный товар.

Для максимально комфортного использования устройства, желательно наличие следующих элементов:

индикаторов, которые автоматически переключают режимы при нагревании жидкости;
панели, отображающей силу подачи воды;
индикаторов водного напора.

Для того чтобы упростить пользование газовой колонкой, стоит обратить внимание на наличие у нее дополнительных функций. Дополнительные элементы – это возможность избежать возникновения мелких неисправностей и серьезных поломок.

В современной аппаратуре должны присутствовать защитные уровни:

по устранению газовых утечек;
по защите конструкционных элементов от перегревания;
по остановке работы устройства во время прекращения водного снабжения.

Выбирая подходящий вариант, учитывайте все параметры изделия. Не забывайте о мощности и габаритах устройства. Обращайте внимание на материалы изготовления, качество сборки, наличие датчиков и, конечно, фирму-производителя. Покупка товара у надежного поставщика станет гарантией отличной работы газовой колонки.

Лучшие бренды

Определившись с характеристиками, которыми должна обладать колонка-автомат, нужно найти достойного производителя, выпускающего такие устройства.

Наиболее востребованными на сегодняшний день являются следующие компании.

Ariston. Покупка товара от этой компании будет идеальным вариантом для людей, которые искали технику с хорошим качеством, но при этом не очень дорогую. Газовые колонки-автомат с поддержанием заданной температуры от этого производителя характеризуются высокой эффективностью работы и имеют антикоррозийное покрытие.
Termaxi – это фирма, которая выпускает товары с невысокой стоимостью, но при этом с отличным качеством. Техника имеет вмотированную модуляционную горелку и приспособлена к подсоединению трех источников подачи воды.
Vaillant – немецкая компания, выпускающая очень качественную технику. Данные колонки характеризуются надежностью и удобством, они не нуждаются в особом уходе и полностью безопасны.
Продукция бренда Beretta имеет массу положительных отзывов от потребителей. Каждая комплектующая часть устройства выполнена по всем требованиям и нормам, поэтому надежна и долговечна. Товары оформлены в интересном дизайне и отлично вписываются в любое помещение.

Возможные проблемы и их решение

Как и все приборы бытового использования, газовая колонка-автомат может выйти из строя. Поэтому она нуждается в техническом обслуживании и соблюдении правил по эксплуатации.

К основным проблемам, с которыми встречаются пользователи, можно отнести следующие.

Плохо зажигается колонка. Если произошла такая ситуация, то стоит убедиться в исправности запальника. Вторая причина плохого зажигания – это слабая тяга или ее отсутствие. Решить проблему можно устранением засора. Также могла износиться водяная мембрана, которую срочно следует заменить.
Угасание колонки при работе может происходить по вине биметаллического температурного датчика, который оберегает устройство от перегрева. В таком случае необходим его ремонт или замена, после этого прибор перестанет гаснуть.
Слабость водяного напора во время выхода. Эта проблема наиболее часто возникает, если теплообменник засорился накипью. Ремонт будет основан на его чистке или замене на новый.
Хлопки во время работы колонки могут присутствовать из-за очень большого или, наоборот, недостаточного газового напора. Они исчезнут после того, как горелка будет почищена и отрегулирована.
Недостаточно высокая температура воды, которая возникает из-за малой мощности устройства. Решением будет покупка нового аппарата.

Советы по установке и эксплуатации

Газовая колонка-автомат должна быть установлена по проекту газификации. Помещение, в котором она монтируется, обязано иметь хорошую вентиляцию. Работу по установке лучше доверить специалисту.

Для того чтобы устройство служило долго и без перебоев, требуется запомнить несколько правил:

использование аппарата в щадящем режиме значительно увеличит срок его службы;
никогда не использовать газы, которых нет в перечне возможных в применении;
предотвращать закрытие или полное закупоривание отверстий, по которым поступает воздух, поддерживающий горение;
никогда не пользоваться устройством при забитой тяге;
не стоит пользоваться колонкой в неисправном виде;
ухаживать за оборудованием, не допуская засорений и регулярно прочищать вентиляционную сетку.

Сегодня не требуется проводить ручное зажигание спичкой или тратить время на настраивание прибора. Газовых колонок с автоматическим поджигом имеется огромное количество, они различаются по цене, качеству, внешнему виду. Купив такое устройство, вы сможете обеспечить свою семью комфортом в виде постоянного наличия горячей воды. Это безопасные устройства, работа которых бесшумна и не вызовет дискомфорта для окружающих.

Обзор газовых колонок смотрите ниже в видео.

Проточная газовая колонка с автоматическим розжигом в Москве

Среди всех энергоносителей газ считается самым распространенным и доступным. Как мегаполисы и большие города, так и небольшие города и посёлки полностью газифицированы. При выборе оборудования для обеспечения дома или квартиры горячей водой, проточные газовые колонки немало популярны и имеют ряд преимуществ в сравнении с электрическими проточными водонагревателями.

Главными критериями при выборе проточного газового нагревателя выступают наличие отдельного вентиляционного канала для газовой колонки и подвод к ней газовой магистрали. Установка газовой колонки не везде возможна, так как для её установки и эксплуатации требуется разрешение соответствующих коммунальных инстанций.

Принцип работы и устройство проточной газовой колонки

Внешне такой водонагреватель представляет собой прямоугольный металлический корпус (нержавеющий, покрытый эмалью или с декоративной фасадной панелью), на котором в нижней плоскости имеется вход для подключения газовой трубы или шланга, вход для подачи холодной воды и выход для подключения к горячей системе водоснабжения.

Современные проточные газовые колонки оснащаются блоком автоматического розжига, работающего от 2-х батареек формата «D». Принцип действия газовой колонки очень прост: просто откройте кран горячей воды – сработает установленный в колонке клапан и подаст сигнал блоку розжига, блоку подачи газа в горелку. Поступающий из горелки газ разжигается и нагревает медный теплообменный контур, по которому проходит ещё холодная вода. После горячая вода поступает в систему горячего водоснабжения и подаётся из открытого крана.

Пожалуй единственным минусом, которым обладает газовая колонка, является необходимость подождать несколько секунд, прежде чем контур прогреется и из крана потечёт горячая вода.

Автоматическая газовая колонка оснащается двумя регуляторами на лицевой панели корпуса, которые позволяют регулировать давление газа и подачу воды в колонку, что обеспечивает возможность гибкой настройки режима работы газового водонагревателя. Обязательно имеется смотровое окошко для визуального контроля за работой газовой колонки. Также на газовой колонке может быть установлен цифровой индикатор температуры горячей воды.

Особенности современных проточных газовых колонок

Современные проточные газовые колонки представлены моделями со встроенной специальной турбиной, которая предназначается для выработки тока. При этом электрический розжиг происходит за счет действия на турбину водяного потока.

Также автоматические газовые колонки оснащаются датчиками тяги, которые реагируют на перегрев, появляющийся в дымоходе. При возникновении обратной тяги или ее отсутствии, датчик сразу же перекроет подачу газа. Также такие водонагреватели оснащаются датчиками давления воды и защитой от перегрева, которые перекроют подачу газа на горелку в случае недостаточного напора воды в системе и перегреве теплообменного контура.

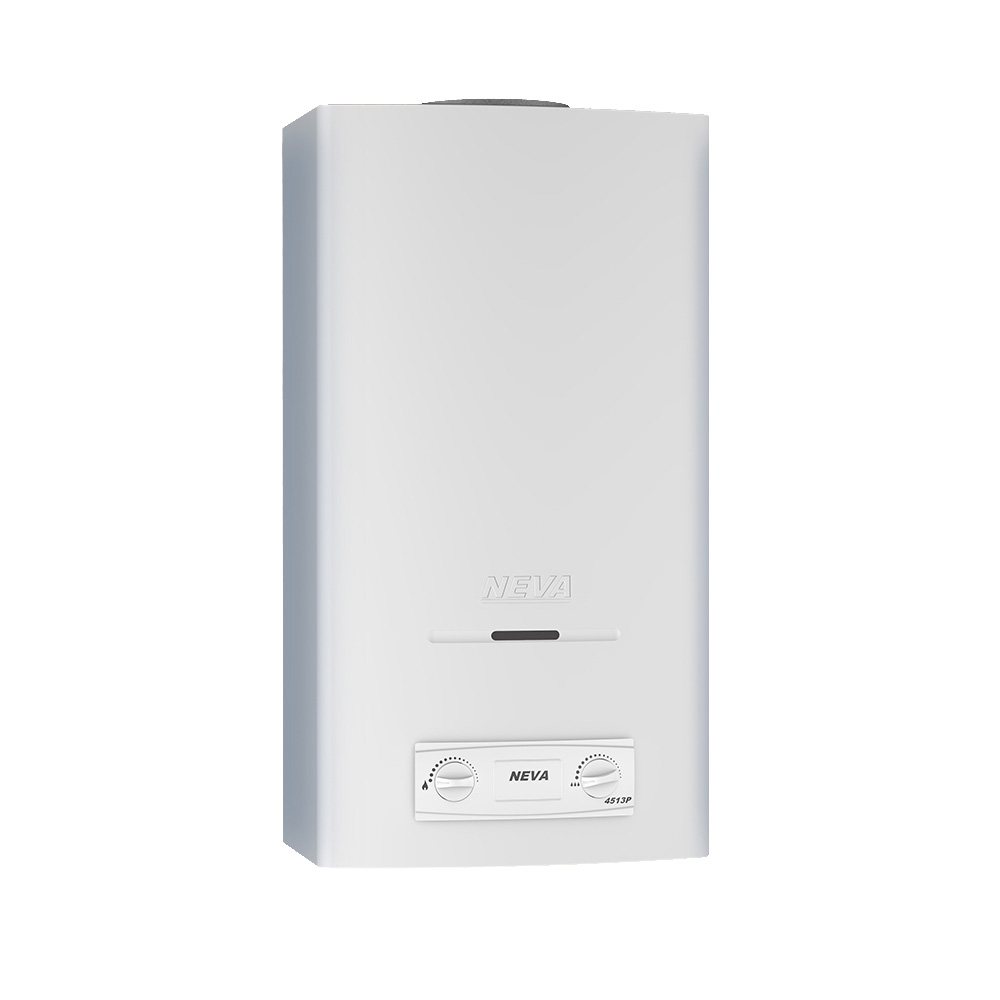

В некоторых аппаратах, таких как газовая колонка NEVA Lux 6014, возможна регуляция водной температуры за счет терморегулятора, который позволяет сохранять определенный температурный показатель вне зависимости от перепада напора воды. В таких газовых водонагревателях пламя автоматически реагирует на изменение расхода воды.

Как подобрать газовую колонку?

При выборе газовой колонки, нужно смотреть на ее полезную мощность (производительность), ведь именно эта характеристика показывает количество горячей воды, которое колонка может выдавать за единицу времени.

Наличие узлов автоматики для автоматического розжига и защиты газовой колонки от слабого напора воды, перегрева, отсутствия тяги также немаловажные факторы при выборе проточной газовой колонки.

В каталоге интернет-магазина «СанКомф» представлены газовые проточные водонагреватели «NEVA LUX» с техническими характеристиками и особенностями которых Вы сможете ознакомиться на странице товара.

Автоматический регулятор температуры газовой колонки / Хабр

Хочу рассказать о создании несложного устройства, которое сильно облегчило жизнь домашним обитателям — автоматический регулятор температуры газовой колонки. Подобные устройства уже создавались и описывались здесь на хабре, хотелось сделать чуть более продвинутый девайс и подробно описать весь процесс создания от задумки и измерения до реализации, без использования готовых модулей типа Arduino. Устройство будет собрано на макетной плате, язык программирования — C. Это моя первая разработка законченного (и работающего!) устройства.

1. Исходные данные

Мы живем на съёмной квартире, которая обладает одним очень неприятным свойством: в доме нет горячей воды, холодная вода нагревается на месте при помощи нагревателя (Водонагреватель Проточный Газовый — ВПГ), который расположен на кухне. Во время принятия душа если происходит очередной скачок давления — приходится голышом шлепать до колонки или звать кого-нибудь. Интегрировать полноценный «умный дом» возможности нет, поэтому решено было внедрить автоматическое регулирование нагревателя. К слову, довольно быстро нашел несколько похожих решений, например здесь, а значит проблема моя известна и решена в своем виде.

Модель ВПГ: Vector lux eco 20-3 (китай)
Давление воды: около 1.5 кгс/см² (давление низкое, нагреватель работает чуть выше допустимого предела)

Требования к решению

Простота
ПИД-регулятор или его подобие
Возможность выбора поддерживаемой температуры
Отображение текущих параметров
Решение вопросов безопасности устройства

Архитектура системы

После некоторых размышлений архитектура устройства была набросана следующим образом:

Сервопривод (непосредственно в теле ВПГ)
Термодатчик штатный ВПГ
Блок усиления сигнала термодатчика и стабилизатор питания сервопривода (непосредственно в теле ВПГ)
Блок управления (внешний)

Далее опишу процесс разработки в хронологическом порядке.

2. Сервопривод

Так как профессия у меня программная и механика всегда оставалась самой сложной частью — начать решил с неё. Надо сказать что к первому этапу долго не мог собраться, ВПГ очень боязно было трогать, но очередной перепадок давления вынудил меня начать.

Разобрав колонку и осмотревшись — нашёл места для установки сервомашинки TowerPro MG995, как-то давно заказанной «на сдачу» на aliexpress.

Для устранения люфта привода тяг сделал одну тягу подпружиненной. Люфт был полностью устранен, но выяснилась другая проблема — сервомашинка с моментом > 10 кг*см оказалась слишком дерзкой для ВПГ. При включении переходные процессы в электронике машинки вызывают рывок в рандомное положение и через пару холостых включений тяга оказалась погнутой! Силумин колонки точно не выдержит такого обращения. Так же вызывала нарекания геометрия качалки, которая была не на оси регулятора — что приводило к нелинейности регулировки. Финальный вид узла привода дросселя:

Узел переделан — использованы пружины от ВАЗ (от карбюратора — куплены в магазине автозапчастей) и качалка теперь на геометрической оси вала. Такая конструкция имеет небольшой люфт, но зато линейна в регулировке и может демпфировать бешенство рулевой машинки. Углы выставлены на оптимальные значения для регулировки в наиболее востребованных положениях регулятора.

3. Блок датчиков ВПГ

Терморезистор ВПГ меняет своё сопротивление в пределах 20..50 КОм, использовать напрямую в качестве делителя проблематично — получим низкую точность измерения. Но как оказалась на практике — при повышении питающего напряжения до 12В можно без проблем получить приемлемый диапазон выходного сигнала — только использовать ОУ в режиме повторителя (при необходимости можно поменять коэффициент усиления) для изоляции делителя от нагрузки. Схема блока внутри ВПГ:

Делитель R2 и термодатчик колонки формирует сигнал с напряжением 1.4..4.96 В в полном диапазоне измерений (на практике — 20..60 градусов цельсия). Изначально разработал мостовую схему — которая может компенсировать уход источника питания, но была отброшена из-за того что источник питания влиял слабо, а первый пункт «ТЗ» был — «простота». Операционный усилитель обеспечивает развязку делителя и нагрузки. Стабилитрон D1 ограничивает выходное напряжение на уровне 5.1 В для случаев отсоединения датчика (в противном случае на выходе было бы 12В — что смертельно опасно для контроллера) — что схемой контроллера будет считаться безусловной ошибкой. Интегральный стабилизатор 7805 питает сервомашинку — решение неудачное, при стопоре машинки он ужасно нагревается и думаю может выйти из строя при клине привода (если не сработает встроенная защита). Более на этом блоке не буду заострять внимание.

4. Контроллер

Контроллер собран на базе ИМС Atmega8 в dip-корпусе.

Тактирование — внутренний осцилятор на 8 МГц. Питание — ещё один 7805 на плате. Индикация через стандартный LCD1602 дисплей. Схема блока:

Управление питанием блока осуществляется от колонки через транзистор — используя малогабаритное реле. Сигнал термодатчика (Контакт №4 разьема) имеет подтяжку на землю и при отсоединении датчика во время работы покажет очень высокую температуру — что приведет к уменьшению регулятора и не вызовет опасных ситуаций. Собранный блок:

4. Испытания и регулировка

Для отработки ПИД-регулятора была написана модель ВПГ на Qt. На ней были отработаны основные моменты и ситуации работы нагревателя — старт холодный/горячий, перепады давления. Для снятия характеристик был добавлен UART-разьем на плату контроллера, куда раз в секунду отправлялись данные о показателях — текущая температура, положение дросселя и т.д.

При испытаниях выявилось следующее:

Очень большая инерция ВПГ от начала воздействия до реакции на термодатчике — порядка 30 секунд
Округление до градуса в микропрограмме контроллера — плохая идея, алгоритм может работать более точно

Результаты измерения и калибровки термодатчика, Зависимость можно считать условно-линейной:

Первые прогоны в программе отрисовки телеметрии от колонки:

(забыл на графики добавить легенду. Здесь и далее — красный — температура датчика, зеленый пунктирный — положение дросселя, синий — желаемая юзером температура)

Почти удачная регулировка

Удачные варианты коэффициентов

Неплохой вариант старта

Первые прогоны показали основные параметры системы, дальше уже не составило труда замерить их и настроить по ускоренной формуле, параметры подбирал долго и мучительно. Полностью от колебаний избавится не удалось, но колебания в пределах 1 градуса считаются приемлемыми. Принятый вариант:

В процессе подбора интегральый коэффициент пришлось полностью отключить, думаю что это из-за большой инерции системы. Итоговые коэффициенты:

float Pk = 0.2;
float Ik = 0.0;
float Dk = 0.2;

5. Корпусирование

Устройство собрано в пластмассовом корпусе распределительной коробки.

И в таком виде работает.

6. Безопасность использования

Важный вопрос, которым задавался с самого начала.Пройдемся по основным пунктам.

Гальваническая развязка цепей колонки и регулятора

Что будет если блок питания 12В закоротит и на цепи датчика окажется 220 вольт? Не вызовет это подачу газа в колонку. Как оказалось — не вызовет — в колонке имеется два уровня подачи газа — электромагнитный клапан контроллера и механический клапан воды. Открыть только соленоид мало — газ не поступит без тока воды.

Отключение или отрыв датчика внутри ВПГ

При отключении терморезистора от блока внутри ВПГ на выходе будет генерироваться сигнал 0xFF (5.

1В) что проверяется программой как ошибка, контроллер останавлиает выполнение программы, сервопривод выставляется на минимум.

Отключение или отрыв датчика от контроллера

В этом случае генерируется большая температура (подтяжка линии датчика к земле) что приведет к выводу привода в минимальное значение, что так же безопасно для юзера.

Электронно-механическая защита ВПГ

Цени защиты ВПГ остаются функционировать в штатном режиме, в случае кипения/перегрева/датчика тяги колонки штатные системы должны отключить её.

7. Файлы

Полный архив проекта доступен на github. В директориях проекта доступны результаты измерений, прошивка контроллера и можели бойлера на Qt.

Спасибо за внимание!

схема, как устроена и как работает, элементы

Решая вопрос с горячим водоснабжением квартиры или дома, многие останавливают выбор на покупке газовой колонки. Чтобы не ошибиться в выборе подходящего оборудования такого типа, стоит узнать, как оно устроено и как функционирует.

Основные элементы

В водонагревателях, работающих на газе, выделяют такие составляющие:

Основная горелка. Лучшим вариантом называют горелки, изготовленные из стали.
Система труб, в которой циркулирует вода (теплообменник). Обычно он изготавливается из меди, но может быть и стальным.
Корпус с регуляторами мощности и расхода воды.
Блок зажигания, связанный с запальной горелкой и блоком питания.
Блок управления. У некоторых моделей также имеется дисплей, на котором можно видеть параметры работы устройства.
Патрубки – один для подачи воды, второй для подачи в устройство газа и третий для выведения горячей воды.
Мембранный газовый клапан.
Система безопасности. Включает датчики, срабатывающие при отсутствии воды, изменении ее напора, перегреве колонки, отсутствии тяги и других опасных ситуациях.
Блок отведения продуктов сгорания (коллектор отработанных газов, подсоединение к дымоходу, датчик тяги). У турбированных колонок он включает вентилятор и коаксиальную трубу.

Как работает газовая колонка?

Газовые колонки относят к проточным водонагревательным приборам, то есть вода нагревается во время протекания внутри такого аппарата, а не накапливается в нем. Вода поступает в колонку по входящей трубе, затем течет по теплообменнику, на который воздействует тепло от газовой горелки. Пока вода двигается по трубам, ее температура повышается, в результате чего из выходной трубы к крану подается горячая вода требуемой температуры. Отработанные газы удаляются из колонки через дымоход.

Розжиг основной горелки в разных моделях современной колонки может происходить по-разному:

От пьезоэлемента. Пользователь нажимает кнопку на корпусе колонки, в результате чего появляется искра для поджигания горелки. Внутри прибора постоянно горит запальник, потребляющий небольшое количество газа. Если запальную горелку выключить, нужно опять нажимать кнопку для воздействия на пьезоэлемент.
От батареек. Это электронный способ розжига, при котором обычные батарейки дают электрическую искру для поджигания горелки. В неработающем приборе запальник не горит и газ не тратится. Заменять батарейки следует раз в 6-12 месяцев.
От гидротурбины. Поджигание горелки вызывается искрой, в появлении которой играет роль миниатюрная турбина, начинающая работать от потока воды при включении колонки. Подобные модели весьма чувствительны к малому напору воды.

Электрическая схема

Пример электрической схемы газовой колонки представлен на следующем рисунке.

Производительность

Данный параметр зачастую оценивают в литрах за минуту – в этом случае он показывает, какой объем горячей воды способно нагреть устройство в течение одной минуты. Кроме того, производительность аппарата напрямую связана с мощностью выбранной колонки.

Чаще всего производительность оценивают по перепаду температуры во время нагрева на 25°. К примеру, если производительность вашей модели составляет 11 л/мин, это значит, что за одну минуту температура поступающей в колонку воды в объеме 11 литров повысится на 25° при выходе из крана горячей воды. Обычно при расчетах примерной температурой входящей воды выбирают 10°, поэтому нагреваться вода должна до 35°.

Чтобы определиться с нужной для вашего жилья производительностью, следует помнить, что примерный расход воды одним смесителем составляет от 6 до 7 литров за минуту. Получается, для обеспечения горячей водой двух точек одновременно (например, умывальник на кухне и душевую в ванной) требуются модели колонок с производительностью минимум 13 л/мин.

Камера сгорания

В разных колонках она бывает:

Открытой. Такой аппарат работает на естественной тяге, забирая воздух из помещения, в котором он установлен. Вывод продуктов сгорания происходит в дымоход также за счет естественной вентиляции.
Закрытой. Она присутствует в турбированных колонках. В таких аппаратах имеется вентилятор для принудительного создания тяги. Вывод отработанных газов производится через коаксиальный дымоход, который также обеспечивает приток воздуха в колонку с улицы.

Используемый газ

Нагревающие воду колонки чаще всего используют для работы природный газ, однако многие из моделей могут быть перенастроены на потребление газа в баллонах (сжиженного). Это особенно актуально и востребовано для обеспечения горячей водой загородного или дачного дома, к которому не подведена газовая магистраль.

Расход газа

На данный параметр напрямую влияет мощность аппарата, а также возможность ее регуляции. Узнать расход газа для выбранной модели вы можете в паспорте на колонку. Он указывается в кубических метрах газа за один час. Если вы хотите рассчитать, сколько потребляет газа колонка с пьезорозжигом, добавляйте около 25%.

Необходимое давление воды

Минимальное давление, необходимое для включения выбранной колонки, указывают в документации к оборудованию. Уделять внимание этому параметру особенно важно при монтаже колонки в старых домах, возведенных в 60-70-х годах, так как напор в их трубах часто бывает недостаточным для работы нагревателя. Если производитель заявляет минимальным требованием напор больше 0,15 бар, то в старом здании с функционированием данной колонки возможны проблемы.

Еще один момент – способность колонки выдерживать гидравлический удар, периодически появляющийся при водоснабжении. Так называют недлительное повышение напора в трубах, способные вызвать утечки и повреждения соединений. При значении в пределах 11-12 бар колонка способна выдерживать подобные изменения.

Модуляция мощности

Выбор колонки с опцией модуляции повышает комфорт использования такого оборудования. Если модуляция отсутствует, то при открывании второго крана напор и температура воды будет уменьшаться, что скажется на работе колонки. Если же в аппарате предусмотрена модуляция, скачки давления воды вызовут автоматическую регуляцию мощности горелки, и на выходе из колонки температура воды не поменяется.

Учитывайте, что такая модуляция имеет свои границы. Ее максимальное значение ограничивается максимумом допустимой мощности колонки, а на минимальную влияют особенности водяной арматуры в аппарате (чувствительность и эластичность). Самым оптимальным диапазоном для модуляции называют 40-100% от мощности.

Особенности эксплуатации

Для длительной и эффективной работы газовой колонки важно соблюдать такие правила:

Учитывать жесткость воды, которая поступает в аппарат. Если требуется, следует позаботиться об ее смягчении и очистке.
Установить комфортную температуру нагрева воды. Не рекомендуется нагревать воду слишком сильно, поскольку это является стимулом избыточного образования накипи.
Выполнять работы по техобслуживанию колонки раз в год.

В следующем видео на примере модели газовой колонки Neva Lux 5611 рассказывается об устройстве и принципе работы большинства автоматических газовых колонок.

Подбор размера нового водонагревателя

Водонагреватель подходящего размера удовлетворит потребности вашего дома в горячей воде, работая при этом более эффективно. Поэтому перед покупкой водонагревателя убедитесь, что он подходящего размера.

Здесь вы найдете информацию о том, как определить размеры этих систем:

Бесконтактные водонагреватели или водонагреватели по запросу
Солнечная водонагревательная система
Накопительные водонагреватели и водонагреватели с тепловым насосом (с баком).

Для определения размеров комбинированных систем водяного отопления и отопления помещений, в том числе некоторых систем с тепловым насосом, змеевиков без бака и косвенных водонагревателей, проконсультируйтесь с квалифицированным подрядчиком.

Если вы еще не решили, какой тип водонагревателя лучше всего подходит для вашего дома, узнайте больше о выборе нового водонагревателя.

Определение размеров водонагревателей без резервуаров или по запросу

Водонагреватели без резервуаров или по запросу рассчитываются по максимально возможному повышению температуры при заданном расходе. Следовательно, чтобы определить размер водонагревателя по запросу, вам необходимо определить скорость потока и повышение температуры, необходимое для его применения (весь дом или удаленное приложение, например, просто ванная) в вашем доме.

Сначала укажите количество устройств для горячей воды, которые вы планируете использовать одновременно. Затем сложите их скорости потока (галлонов в минуту). Это желаемый расход для водонагревателя по запросу. Например, предположим, что вы ожидаете одновременного использования крана горячей воды с расходом 0,75 галлона (2,84 литра) в минуту и насадки для душа с расходом 2,5 галлона (9,46 литра) в минуту. Расход воды через водонагреватель по запросу должен быть не менее 3,25 галлона (12.3 литра) в минуту. Для уменьшения расхода установите арматуру на слабый расход воды.

Чтобы определить повышение температуры, вычтите температуру поступающей воды из желаемой выходной температуры. Если вы не знаете иначе, предположите, что температура входящей воды составляет 50ºF (10ºC). В большинстве случаев вам понадобится нагреть воду до 120ºF (49ºC). В этом примере вам понадобится водонагреватель по запросу, который повышает температуру на 70ºF (39ºC) для большинства применений. Для посудомоечных машин без внутреннего нагревателя и для других подобных целей вам может потребоваться нагреть воду до 140ºF (60ºC). В этом случае вам потребуется повышение температуры на 90ºF (50ºC).

Водонагреватели, пользующиеся наибольшим спросом, рассчитаны на различные температуры на входе. Как правило, повышение температуры воды на 70 ° F (39 ° C) возможно при расходе 5 галлонов в минуту через газовые водонагреватели и 2 галлона в минуту через электрические. Более высокая скорость потока или более низкая температура на входе иногда могут снизить температуру воды в самом дальнем кране. Некоторые типы безрезервуарных водонагревателей имеют термостатическое управление; они могут изменять свою температуру на выходе в зависимости от расхода воды и температуры на входе.

Расчет солнечной системы водяного отопления

Расчет солнечной системы водяного отопления в основном включает определение общей площади коллектора и объема накопителя, которые вам понадобятся для удовлетворения 90–100% потребностей вашего домохозяйства в горячей воде летом. Подрядчики солнечной системы используют рабочие листы и компьютерные программы для определения системных требований и размеров коллектора.

Коллекторная площадь

Подрядчики обычно следуют норме примерно 20 квадратных футов (2 квадратных метра) коллекторной площади для каждого из первых двух членов семьи.На каждого дополнительного человека добавляйте 8 квадратных футов (0,7 квадратных метра), если вы живете в районе Солнечного пояса США, или 12–14 квадратных футов, если вы живете на севере Соединенных Штатов.

Объем хранения

Небольшого (от 50 до 60 галлонов) резервуара для хранения обычно достаточно для одного-двух-трех человек. Средний резервуар (80 галлонов) подходит для трех-четырех человек. Большой резервуар подходит для четырех-шести человек.

Для активных систем размер солнечного накопителя увеличивается с размером коллектора — обычно 1.5 галлонов на квадратный фут коллектора. Это помогает предотвратить перегрев системы при низкой потребности в горячей воде. В очень теплом солнечном климате некоторые эксперты предлагают увеличить это соотношение до 2 галлонов хранилища на 1 квадратный фут площади коллектора.

Другие расчеты

Дополнительные расчеты, связанные с определением размеров вашей солнечной системы водяного отопления, включают оценку солнечного ресурса вашей строительной площадки и определение правильной ориентации и наклона солнечного коллектора.Посетите страницу солнечных водонагревателей, чтобы узнать больше об этих расчетах.

Определение размеров накопительного водонагревателя и теплового насоса (с баком)

Чтобы правильно определить размер накопительного водонагревателя для вашего дома, в том числе водонагревателя с тепловым насосом с баком, используйте номинал первого часа водонагревателя. Рейтинг за первый час — это количество галлонов горячей воды, которое водонагреватель может подавать в час (начиная с резервуара, полного горячей воды). Это зависит от емкости бака, источника тепла (горелка или элемент) и размера горелки или элемента.

На этикетке EnergyGuide рейтинг первого часа указан в верхнем левом углу как «Емкость (оценка за первый час)». Федеральная торговая комиссия требует наличия маркировки EnergyGuide на всех новых обычных водонагревателях, но не на водонагревателях с тепловым насосом. В документации по продукту от производителя также может быть указана оценка за первый час. Ищите модели водонагревателей с рейтингом в первый час, который соответствует в пределах 1 или 2 галлона вашей потребности в час пик — ежедневной пиковой потребности в горячей воде для вашего дома за 1 час.

Чтобы оценить вашу потребность в час пик:

Определите, в какое время дня (утро, полдень, вечер) вы используете больше всего горячей воды в своем доме. Помните о количестве людей, живущих в вашем доме.
Используйте таблицу ниже, чтобы оценить максимальное использование горячей воды в течение этого одного часа дня — это ваша потребность в час пик. Примечание: в таблице не оценивается общее ежедневное потребление горячей воды.

Пример рабочего листа показывает общую потребность в 36 галлонов в час пик. Следовательно, этому домашнему хозяйству потребуется модель водонагревателя с мощностью от 34 до 38 галлонов в первый час.

Рабочий лист для оценки максимальной нагрузки в час / рейтинг первого часа *

Использование	Среднее количество галлонов горячей воды за одно использование		Количество использованных галлонов в течение 1 часа		Галлонов, использованных за 1 час
Душ	10	×		=
Бритье (.05 галлонов в минуту)	2	×		=
Мытье посуды вручную или приготовление пищи (2 галлона в минуту)	4	×		=
Автоматическая посудомоечная машина	6	×		=
Стиральная машина	7	×		=
			Общая максимальная нагрузка в час	=

ПРИМЕР

3 душа	10	×	3	=	30
1 бритье	2	×	1	=	2
1 мытье посуды вручную	4	×	1	=	4
Пиковая нагрузка в час				=	36

На основе информации из калькулятора затрат на энергию Федеральной программы управления энергетикой.
* Приведенная выше таблица основана на стандартном использовании без мер по экономии воды.

Оценка затрат и эффективности водонагревателей для хранения, спроса и тепловых насосов

Прежде чем вы сможете выбрать и сравнить стоимость различных моделей, вам необходимо определить водонагреватель правильного размера для вашего дома. Если вы еще этого не сделали, см. Определение размера нового водонагревателя. Чтобы оценить годовые эксплуатационные расходы на водонагреватель для хранения, потребления (без резервуара или мгновенно) или с тепловым насосом (не с геотермальным тепловым насосом), вам необходимо знать следующие данные о модели: )

Тип и стоимость топлива (текущие расценки могут предоставить местные коммунальные службы)

Затем используйте следующие расчеты:

Для газовых и масляных водонагревателей

Вам необходимо знать удельную стоимость топлива в британских тепловых единицах (британских тепловых единицах). единица) или терм. (1 терм = 100000 БТЕ)

365 X 41045 ÷ EF X Стоимость топлива (БТЕ) = оценочная годовая стоимость эксплуатации

365 X 0,4105 ÷ EF X Стоимость топлива (терм) = оценочная годовая стоимость эксплуатации

Пример: водонагреватель, работающий на природном газе, с EF 0,57 и стоимостью топлива 0,00000619 долл. США / британская тепловая единица

365 X 41045 / 0,57 X 0,00000619 долл. США = 163 долл. США

Для электрических водонагревателей, включая тепловые насосы

Вам необходимо знать или преобразовать удельную стоимость электроэнергии в киловатт-час (кВтч).

365 дней в году x 12,03 кВтч / день ÷ EF x Стоимость топлива ($ / кВтч) = годовая стоимость эксплуатации

Пример: водонагреватель с тепловым насосом с EF 2,0 и стоимостью электроэнергии 0,0842 доллара США / кВтч

365 X 12,03 ÷ 2,0 X 0,0842 доллара США = 185

долларов США. Потребление энергии в день в приведенных выше уравнениях основано на процедуре испытания DOE для водонагревателей, которая предполагает температуру входящей воды 58 ° F, температуру горячей воды 135 ° F и общее производство горячей воды 64,3 галлона в день, что является средним потреблением для семьи из трех человек.

Сравнение затрат и определение окупаемости

После того, как вы узнаете стоимость покупки и годовые эксплуатационные расходы моделей водонагревателей, которые хотите сравнить, вы можете использовать приведенную ниже таблицу, чтобы определить экономию затрат и окупаемость более энергоэффективной модели (моделей). ).

Модели	Цена водонагревателя	EF	Расчетные годовые эксплуатационные расходы
Модель A
Модель B (выше EF)
Дополнительная стоимость более эффективной модели (Модель B)			Цена модели B — Цена модели A = $ Дополнительная стоимость модели B
Расчетная годовая экономия эксплуатационных расходов (Модель B )			Годовые эксплуатационные расходы модели B — Годовые эксплуатационные расходы модели A = $ Экономия затрат модели B в год
Срок окупаемости для модели B			$ Дополнительные расходы Экономия затрат Модели B / $ Модель B в год = Срок окупаемости / лет

9 0047 Пример:

Сравнение двух газовых водонагревателей с местной стоимостью топлива. 60 за терм.

0,58

Модели	Цена водонагревателя	EF	Расчетные годовые эксплуатационные расходы
Модель A	$ 165	.54	$ 166
Модель B	21075 $	$ 155
Дополнительная стоимость более эффективной модели (модель B)			210–165 долларов = 45
Расчетная годовая экономия эксплуатационных расходов (модель B)			166 долларов — 155 долларов = 11 долларов в год
Срок окупаемости для модели B			45 долларов / 11 долларов в год = 4.1 год

Tankless водонагреватели для вашего дома — Rheem Tankless водонагреватели

Руководство по покупке Tankless

Rheem предлагает лучшие водонагреватели в отрасли, но чтобы наслаждаться бесконечной горячей водой, важно выбрать правильный. Чтобы найти лучший газовый водонагреватель без резервуара или электрический водонагреватель без резервуара для вашего дома, выполните следующие четыре простых шага:

ПОНИМАЙТЕ ВАШИ ВАРИАНТЫ

Существует два основных типа водонагревателей без резервуаров: газовые (включая как природный газ, так и пропан (LP)) и электрические (которые доступны как для дома, так и для установки на месте).Бензобактериальные водонагреватели дешевле в эксплуатации, но они обычно требуют вентиляции — заметным исключением являются модели для наружного применения. Электрические водонагреватели без бака не требуют вентиляции, а поскольку для них обычно требуется только выделенная электрическая цепь, их проще установить. Что в конечном итоге может помочь принять решение, так это то, где вам нужна горячая вода:

Для одного места — например, раковины, ванной комнаты, гаража или мастерской — выберите безбаковый электрический водонагреватель.
Для использования в домашних условиях выберите тип водонагревателя, подходящий для вашего дома: электрический, природный газ или жидкий пропан.

РАССЧИТАТЬ СТЕПЕНЬ ПОДЪЕМА ТЕМПЕРАТУРЫ НА ОСНОВЕ ВАШЕГО МЕСТОПОЛОЖЕНИЯ

Поскольку средняя температура воды на входе зависит от местоположения, идеальный водонагреватель без резервуара на юге может вообще не работать на севере. А газовый водонагреватель без баллона может отлично работать на высоте 8000 футов, но не работать на высоте 12000 футов.

Повышение градуса для вашего региона — это разница между температурой на входе и желаемой заданной температурой (105 ° -60 ° = 45 °).

ДОБАВЬТЕ СВОИ ОДНОВРЕМЕННЫЕ ПОТРЕБНОСТИ В ГОРЯЧЕЙ ВОДЕ

Галлонов в минуту (галлонов в минуту), которые вам и вашей семье необходимо одновременно. поможет определить галлоны в минуту, которые потребуется подавать ваш безрезервуарный водонагреватель (например, для двух душевых и загрузки белья вам понадобится вода обогреватель, рассчитанный на работу не менее 5.5 галлонов в минуту для вашего района (2,0 + 2,0 + 1,5 = 5,5)).

От

Устройство	Типичных галлонов в минуту
Стандартная раковина	0,5
Ванна	4
Водосберегающая лейка для душа	1,5
Стандартная душевая лейка	2,0
Кухонная мойка	1 по 2
Стиральная машина	1 к 1.5
Посудомоечная машина	1 по 2
Весь дом	до 6

ПРОВЕРИТЬ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

На странице с информацией о продукте или в спецификации (которую можно загрузить на страницах с информацией о продукте в разделе «Документы») для каждого из наших безрезервуарных водонагревателей указано количество галлонов в минуту с определенным увеличением.

На графике галлонов в минуту найдите линию с вашим повышением градуса с шага 2. Она покажет вам, на сколько галлонов в минуту водонагреватель подаст при повышении этой градуса.
Возьмите требуемый общий галлон в минуту из шага 3 и сравните его с значением из таблицы.

РАССМАТРИВАЙТЕ УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА

Некоторые функции настолько уникальны, что доступны только для определенных моделей.

Если вам нужна мгновенная горячая вода из крана, рассмотрите вариант безрезервуарного водонагревателя Rheem с рециркуляцией.
Если вы хотите освободить еще больше места в своем доме, рассмотрите возможность использования уличного безрезервуарного водонагревателя Rheem.
Чтобы использовать управление Wi-Fi, которое позволяет регулировать температуру воды и контролировать систему из любой точки мира, рассмотрите модель с поддержкой EcoNet.

Танк или без танка?

Вы все еще решаете, подходит ли вам безрезервуарный водонагреватель? Посмотрите это видео:

Почему Tankless?

Основы
Водонагреватели без резервуаров более энергоэффективны, чем большинство обычных водонагревателей резервуарного типа, поскольку они обеспечивают горячую воду по запросу с точной необходимой температурой, поэтому нет хранилища и, следовательно, нет необходимости расходовать энергию на нагрев, который сохраняется воды. Эти компактные и компактные модели размером с аптечку легко монтируются на стену в помещении и даже на улице, в зависимости от климата.

Непрерывное горячее водоснабжение, постоянная экономия
Бесконтактные водонагреватели Rheem сочетают в себе инновационные технологии и функциональность для решения для горячего водоснабжения, которое может обеспечить непрерывный поток недорогой горячей воды в любое время и в любом месте. Независимо от того, сколько спреев для тела и насадок для душа, независимо от того, насколько глубока гидромассажная ванна, у вас не закончится горячая вода с системой нагрева воды без резервуара надлежащего размера.

Часто задаваемые вопросы о бесконтактном водонагревателе

Остались вопросы по поводу перехода на безтанковую технику? Поскольку мы являемся мировым лидером в производстве безрезервуарных водонагревателей, у нас, вероятно, уже есть ответ на ваш вопрос в нашем постоянно растущем разделе часто задаваемых вопросов.

Накопительные водонагреватели

Накопительные водонагреватели на сегодняшний день являются наиболее распространенным типом систем водяного отопления в домах. Накопительный водонагреватель, установленный в доме на одну семью, может вмещать и обеспечивать круглосуточно от 20 до 80 галлонов горячей воды.

Когда горячая вода необходима в доме для таких действий, как купание, стирка или мытье посуды, вода выходит из верхней части бака, когда вы открываете кран с горячей водой. По мере выпуска горячей воды холодная вода поступает на дно резервуара, чтобы резервуар оставался полным. Чтобы горячая вода постоянно была доступна в доме, вода в баке постоянно нагревается, даже когда кран с горячей водой не работает. Это приводит к потере тепла в режиме ожидания. Некоторые модели накопительных водонагревателей имеют сильно изолированные баки, которые могут снизить тепловые потери и снизить потребность в топливе для нагрева воды.Изоляция между накопительным баком и внешней рубашкой замедляет эту потерю тепла, но не может полностью ее устранить.

Источники топлива

Источники топлива для накопительного водонагревателя включают природный газ, пропан, мазут и электричество. Водонагреватели на природном газе и пропане в основном работают одинаково. Газовая горелка под баком нагревает воду. Термостат открывает газовый клапан при понижении температуры воды. Клапан закрывается, когда температура поднимается до заданного значения термостата.Водонагреватели, работающие на жидком топливе, работают аналогично, но у них есть мощные горелки, которые смешивают масло и воздух в испаряющемся тумане, воспламеняемом электрической искрой.

Электрические водонагреватели имеют один или два электрических элемента, каждый со своим термостатом. С двумя электрическими элементами резервный элемент в нижней части бака поддерживает минимальную настройку термостата, в то время как верхний элемент потребности обеспечивает возврат горячей воды, когда потребность возрастает.

Газовые и масляные водонагреватели могут терять тепло, когда выбросы от процесса сгорания выводятся наружу.Газовый водонагреватель с вентилятором и атмосферный водонагреватель с герметичным сжиганием имеют механизмы, которые могут уменьшить эти потери. В газовом водонагревателе с вентилятором используется вытяжной вентилятор, который регулирует воздух, проходящий через горелку, что сводит к минимуму количество избыточного воздуха во время горения, повышая эффективность. Атмосферный водонагреватель герметичного горения использует систему горения и вентиляции, которая полностью изолирована от дома.

Автоматический запорный газовый клапан WATTS 210

В этом блоге мы будем говорить о отсечной клапан автоматический газовый Watts 210.Большинство людей никогда не слышали об этом клапане, поэтому мы подумали, что было бы неплохо объяснить, что это такое и что он делает, чтобы потенциально уменьшить ущерб от неисправного водонагревателя.

WATTS 210 готов к установке.

Хотя многие знают о клапане сброса температуры и давления (клапан T&P) на своем водонагревателе и о том, что он делает, автоматический запорный газовый клапан Watts 210 встречается не так часто и, следовательно, не так широко известен. По сути, Watts 210 — это клапан погружного типа, используемый для защиты от перегрева воды в водонагревателе.Клапан устанавливается там, где T&P обычно устанавливается на водонагревателе, и у него есть термостат, который устанавливается внутри водонагревателя. Газовая линия проходит в Watts 210 от источника газа, а затем проходит от Watts 210 до газового регулятора на водонагревателе.

Крупным планом WATTS 210, установленный на водонагревателе. Желтая линия — это газовая линия.

КАК ЭТО РАБОТАЕТ?

Watts 210 — это автономное устройство, которое включает в себя кнопку ручного сброса, блокирующую защелку и термостат.Как мы заявляли ранее, клапан устанавливается там, где обычно устанавливается клапан T&P на водонагревателе. Термостат на самом клапане переходит в водонагреватель и выставлен на 210 градусов. Это означает, что если температура воды в водонагревателе поднимается выше 210 градусов, клапан перекрывает подачу газа в водонагреватель. Это помогает предотвратить повышение температуры в водонагревателе и помогает уменьшить дальнейшее повреждение водонагревателя и, возможно, даже окружающей среды, если водонагреватель вышел из строя из-за повышенного теплового расширения.

Полный вид WATTS 210 на водонагревателе.

Как мы уже говорили, Watts 210 устанавливается там, где находится кран T&P, а затем обычно клапан T&P устанавливается на линии холодной воды за пределами дома, часто прямо рядом с местом, где может находиться внешний кран. Это сделано потому, что даже несмотря на то, что Watts 210 отключает подачу газа, все же должен быть предохранительный клапан, расположенный где-нибудь на водопроводе, чтобы снизить вероятность повреждения водонагревателя и самих водопроводных труб.

Здесь вы можете спросить: если Watts 210 отключает подачу газа и действует как T&P, почему они не входят в стандартную установку? Причина двоякая: во-первых, T&P отлично работает как основной источник облегчения в случае теплового расширения. Во-вторых, эта деталь не дешевая и требует больше труда и времени, что может значительно добавить к стандартной установке водонагревателя. Автоматический газовый запорный клапан Watts 210 обычно используется, если линия T&P не может быть проложена к дому, как того требуют правила многих штатов, особенно в Калифорнии.Мы часто видим это, когда водонагреватель расположен во внутреннем шкафу, например, в коридоре или на кухне. В этой ситуации воде, которая выходит из T&P, некуда деваться, и она может вызвать повреждение водой, если это значительное количество воды, и она останется незамеченной. В этом случае рекомендуется использовать автоматический газовый запорный клапан Watts 210.

Как всегда, если у вас есть какие-либо вопросы по этому поводу или по вашему водонагревателю в целом, звоните нам 24 часа в сутки, семь дней в неделю по телефону 1-866-WHO-QUICK (946-7842).Мы всегда рады ответить на любые ваши вопросы или даже назначить встречу, чтобы один из наших специалистов по водонагревателям приехал и осмотрел ваш водонагреватель.

Бесконтактные водонагреватели | Американские водонагреватели

Бесконтактные водонагреватели

Горячая вода по запросу

Что вы получите, если совместите эффективность безрезервуарных технологий с надежностью американского бренда? Полная линейка водонагревателей мирового класса по требованию.Водонагреватели, обеспечивающие экономию как в жилых, так и в коммерческих целях. Вам также понравится их компактный и компактный дизайн. Эти модели без резервуаров точно нагревают воду благодаря цифровому контроллеру температуры.

КАК ЭТО РАБОТАЕТ — Процесс

Открыт кран горячей воды.

Открытый кран позволяет воде течь через водонагреватель. Внутренний датчик расхода воды определяет этот расход.

При обнаружении потока датчик потока отправляет сигнал активации на плату компьютера.

Компьютер автоматически зажигает горелку.

Когда вода протекает через теплообменник, она поглощает тепло от горелки.

К тому времени, когда вода выходит из нагревателя, она достигает заданной заданной температуры.

При закрытии крана горячей воды водонагреватель автоматически отключается.

По прошествии нескольких секунд, необходимых для того, чтобы вода достигла заданной заданной температуры, наши водонагреватели будут постоянно обеспечивать постоянный поток горячей воды до тех пор, пока это необходимо вашему применению.

Обеспечивает непрерывное горячее водоснабжение … одним из наиболее энергоэффективных способов. Обычные водонагреватели резервуарного типа нагревают и накапливают установленный объем воды, независимо от того, использует ли кто-то эту горячую воду или нет. Поскольку наши водонагреватели активируются только тогда, когда используется горячая вода, потери энергии в режиме ожидания не возникают, обеспечивая эффективное нагревание при сохранении энергии.

Вдобавок ко всему, американский водонагреватель без резервуара занимает гораздо меньше места, чем обычный водонагреватель или бойлер резервуарного типа. Благодаря отсутствию бака или бойлера, которые могли бы украсть ценное место для хранения, настенный дизайн American обеспечивает дополнительное хранение и гибкость.

Ознакомьтесь с полной линейкой безрезервуарных водонагревателей American для жилых и коммерческих помещений

Бесконтактный водонагреватель Endless Hot Water — Noritz

Настройки конфиденциальности

Решите, какие файлы cookie вы хотите разрешить. Вы можете изменить эти настройки в любое время.Однако это может привести к тому, что некоторые функции станут недоступны. Для получения информации об удалении файлов cookie воспользуйтесь функцией справки вашего браузера. Узнайте больше о файлах cookie, которые мы используем.

С помощью ползунка вы можете включать или отключать различные типы файлов cookie:

Этот сайт будет:

Обязательно: запомните настройку разрешений для файлов cookie
Обязательно: разрешите файлы cookie сеанса
Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
Обязательно: отслеживайте, что вы вводите в корзину
Essential: подтвердите, что вы вошли в свою учетную запись
Essential: запомните языковую версию, которую вы выбрали

Этого сайта не будет:

Запомните свои данные для входа
Функциональность: запомните настройки социальных сетей
Функциональность: запомните выбранный регион и страну
Аналитика: отслеживайте посещенные вами страницы и проведенное взаимодействие
Аналитика: отслеживайте свое местоположение и регион в зависимости от вашего IP-номер
Аналитика: отслеживайте время, потраченное на каждую страницу
Аналитика: повышайте качество данных статистических функций
Реклама: адаптируйте информацию и рекламу к вашим интересам на основе e. грамм. контент, который вы посещали раньше. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
Реклама: сбор личной информации, такой как имя и местонахождение

Этот сайт будет:

Обязательно: запомните настройку разрешений для файлов cookie
Обязательно: разрешите файлы cookie сеанса
Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
Важно: отслеживайте, что вы вводите в корзину
Essential: подтвердите, что вы вошли в свою учетную запись пользователя
Essential: запомните языковую версию, которую вы выбрали
Функциональность: запомните настройки социальных сетей
Функциональность: запомните выбранный регион и страну

Этого сайта не будет:

Запомните данные для входа в систему
Аналитика: отслеживайте посещенные страницы и проведенное взаимодействие
Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
Аналитика: отслеживайте время, потраченное на каждую страницу
Аналитика: Повышение качества данных статистических функций
Реклама: адаптация информации и рекламы к вашим интересам на основе e. грамм. контент, который вы посещали раньше. (В настоящее время мы не используем файлы cookie для таргетинга или таргетинга.
Реклама: сбор личной информации, такой как имя и местонахождение

Этот сайт будет:

Обязательно: запомните настройку разрешений для файлов cookie
Обязательно: разрешите файлы cookie сеанса
Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
Обязательно: отслеживайте, что вы вводите в корзину
Essential: подтвердите, что вы вошли в свою учетную запись
Essential: запомните языковую версию, которую вы выбрали
Функциональность: запомните настройки социальных сетейl Функциональность: запомните выбранный регион и страну
Analytics: отслеживайте посещенные вами страницы и выполненное взаимодействие
Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
Аналитика: отслеживайте время, проведенное на каждой странице
Аналитика: повышайте качество данных статистических функций

Этого сайта не будет:

Запомните свои данные для входа в систему
Реклама: используйте информацию для персонализированной рекламы с третьими сторонами
Реклама: Разрешите вам подключаться к социальным сайтам
Реклама: Идентифицируйте устройство, которое вы используете
Реклама: Соберите личную информацию, такую как имя и расположение

Этот сайт будет:

Обязательно: запомните настройку разрешений для файлов cookie
Обязательно: разрешите файлы cookie сеанса
Обязательно: собирайте информацию, которую вы вводите в контактные формы, информационный бюллетень и другие формы на всех страницах
Обязательно: отслеживайте, что вы вводите в корзину
Essential: подтвердите, что вы вошли в свою учетную запись
Essential: запомните языковую версию, которую вы выбрали
Функциональность: запомните настройки социальных сетейl Функциональность: запомните выбранный регион и страну
Analytics: отслеживайте посещенные вами страницы и выполненное взаимодействие
Аналитика: отслеживайте свое местоположение и регион на основе вашего IP-номера
Аналитика: отслеживайте время, проведенное на каждой странице
Аналитика: повышайте качество данных статистических функций
Реклама: используйте информацию для персонализированной рекламы с третьими сторонами
Реклама: Позволяет подключаться • в социальные сети.
No related posts.
