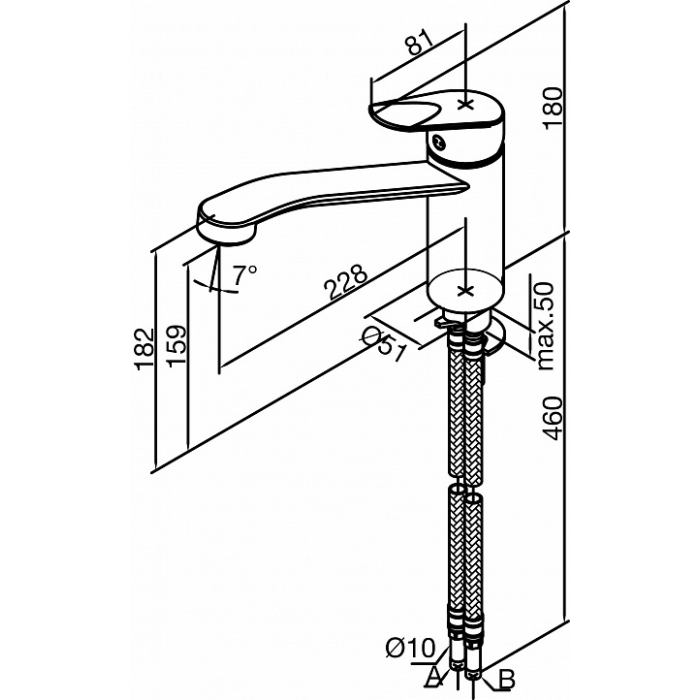

Смеситель для кухни чертеж: DWG чертежи бесплатно, проекты, файлы

Устройство смесителя для кухни: как устроен кухонный смеситель?

Подробно разбираем устройство смесителя: двухвентильные и однорычажные модели для кухни.

На чтение: 4 минРубрика: Сантехника на кухнеАвтор: Павел Кузьмин

Знать устройство смесителя будет нелишним, даже если все сантехники местного ЖЭУ – ваши знакомые и за услуги денег не берут. Неприятная поломка или течь может случиться в любой момент, и меры придется принимать незамедлительно. Здесь-то и придут на помощь знания о внутреннем устройстве кухонного крана. Даже некоторые отличия в конструкции вас не испугают, потому как принцип работы современных смесителей примерно одинаков. Разница ощущается, только если вместо нового «однорукого» крана у вас по-прежнему стоит обычный двухвентильный. Его мы рассмотрим в первую очередь.

Двухвентильный смеситель

Наиболее простая конструкция, представляющая собой корпус с двумя кранами (горячей и холодной воды) и расположенным между ними изливом. Обычно проблемы с такими смесителями возникают в одном из узлов, но приводить в порядок придется оба. Несмотря на незатейливость, в ремонте эта техника нуждается чаще всего.

Устройство смесителя для кухни:

1. Корпус с одним нижним и тремя верхними выходами.
2. Нижнее крепление с прижимной гайкой и шпилькой с резьбой.
3. Носик крана (излив), может иметь на конце сетку-аэратор.
4. Пара вентильных или возвратно-поступательных кранов с ручками.
5. В нижней части корпуса располагается фасонная втулка с двумя гнездами – к ним подключаются шланги холодной и горячей воды.

О запирающих кранах вентильных смесителей стоит поговорить подробнее, поскольку они являются основным рабочим узлом всей конструкции. В старых моделях советского производства использовались простейшие червячные буксы – при закручивании маховика соединенный с ним шток выдвигался или утапливался в корпус. Приведенный им в движение внутренний стержень с резьбой, соответственно, отпускал/прижимал нижнюю часть крана с резиновым уплотнителем на конце. В результате поток воды увеличивался либо уменьшался.

Если для максимального напора приходится делать несколько полных поворотов ручки, значит, в вашем кухонном смесителе установлены именно червячные кран-буксы. Дисковые керамические узлы имеют меньший ход маховика (90°) и чаще встречаются в импортных моделях. Здесь уже за подачу отвечают специальные спаренные кольца, но в движение их приводит тот же шток. Поток регулируется совмещением отверстий в керамических пластинах – каждое из них выполняется в форме полукруга.

Полуоборотные буксы более долговечны, но весьма требовательны к качеству воды. Их использование предполагает как минимум механическую фильтрацию жидкости на входе.

Современные ретро-смесители выполняются, как правило, именно по такой технологии.

Однорычажный смеситель

На сегодня это самая популярная разновидность кранов для кухни: компактная, надежная и удобная. Управлять работой смесителя можно с помощью одной единственной лапки. Поворот вправо-влево регулирует горячий и холодный потоки, поступающие в излив, а напор изменяется вертикальным движением ручки. Чтобы понять, почему так происходит, разберем устройство однорычажного смесителя.

Здесь уже не используются буксы, а за работу отвечает специальный картридж. Основной его элемент – керамический или пластиковый шарик с рычажком, который соединяется с регулирующей ручкой на кране. Внутри он полый и имеет три рабочих отверстия: для совмещения с подающими трубами холодной и горячей воды, а также выход на излив. При повороте джойстика боковые отверстия шара в большей или меньшей степени открывают проход потокам разной температуры. То же самое происходит при движении рычага вверх-вниз. Но здесь уже выход совмещается с просветом в кране. В некоторых моделях этот узел заменен парой ограничивающих пластин, работающих по аналогичному принципу.

Чтобы добраться до шарового картриджа, достаточно снять декоративную заглушку с джойстика, вытащить крепление и после этого просто снять лапку. Сразу под ней окажется прижимная гайка под защитным кожухом в форме широкого конуса. Ее нужно открутить, вынуть пластиковое кольцо и резиновый уплотнитель – теперь картридж легко извлечь из смесителя. Носик крана посажен на резьбу, но нередко можно встретить модель шарового смесителя (обычно предназначенного для умывальника), где он является единым целым с корпусом. Впрочем, снимать его вам незачем.

Современные кухонные смесители для большей функциональности могут иметь дополнительные элементы:

• Второй излив – для питьевой воды, пропущенной через систему фильтров.
• Выдвижной шланг с лейкой, работающей в двух режимах – душ (для мытья фруктов) или сплошная струя.
• Собственный встроенный фильтр механической очистки.
• Декоративная подсветка потока (чаще встречается в китайских моделях).

Эти узлы делают применение смесителя более удобным, но не особо усложняют его конструкцию. Вся запорная арматура, размещенная в корпусе, работает одинаково, независимо от дополнительного оснащения.

Следующее поколение смесителей – термостатические смесители – уже устроены немного сложнее.

Устройство смесителя для кухни — конструктивные особенности

Содержание

• Устройство кран- буксового смесителя для кухни
• Устройство кухонного однорычажного смесителя
• Конструкция автоматического кухонного смесителя

От знания устройства смесителя для кухни зависит насколько качественный ремонт будет проведен. Почти все они унифицированы, что позволяет разобраться в них даже не специалисту.

Устройство кран-буксового смесителя для кухни

Кран-буксовыми называют классические модели кухонных смесителей с двумя вентилями, один из которых регулирует подачу холодной, а второй – горячей воды.

Из чего состоит смеситель для кухни

Двухвентильный смеситель для кухни – это конструкция, состоящая из двух кранов в одном корпусе. Поступление горячей и холодной воды с их помощью происходит независимо друг от друга, так как можно открыть только горячий кран или только холодный. Расположение вентилей может быть горизонтальным или под углом. Основной недостаток в том, что вентили нужно вращать обеими руками, на кухне это не совсем удобно.

Устройство смесителя для кухни двухвентильного типа включает: корпус, две кран-буксы, два вентиля. Гусак может выполняться как отдельная деталь или быть объединенным с корпусом в единую конструкцию. В этом случае он не имеет функции поворота, но, если на кухне маленькая мойка, это не критично. На его конце находится аэратор с несколькими сеточками, разбивающими струю и подмешивающими в нее воздух, что способствует снижению потребления воды.

Схема двухвентильного смесителя для кухни

В комплект также входит крепежный узел для установки крана и набор резиновых или силиконовых уплотнителей. В корпусе имеются два посадочных места с резьбой под кран-буксы. Герметизацию обеспечивают резиновая или силиконовая прокладка.

Снятие кран-буксы с помощью разводного ключа

Кран-буксы бывают двух типов: червячные и с керамическими пластинами.

Червячные кран-буксы

Червячные кран-буксы встречаются в старых смесителях для кухни. При вращении вентиля отверстие в корпусе крана перекрывается штоком с эластичной резиновой прокладкой. Основные преимущества:

• дешевизна;
• простое устройство;
• высокая ремонтопригодность;
• в большинстве случаев можно заменить на керамический тип.

Основной недостаток – чтобы полностью перекрыть или открыть воду, нужно сделать несколько оборотов вентиля. Кроме того, на кухне воду включают часто, поэтому прокладки изнашиваются быстро и их приходится их часто менять.

Червячная кран-букса с резиновой прокладкой

Керамические кран-буксы

Устройство кухонного смесителя с керамическим кран-буксой более современное. Регулирование водного потока происходит двумя керамическими пластинами. Одна из них поворачивается относительно другой, закрывая или открывая отверстие, через которую поступает вода.

Положительные качества:

• высокая износоустойчивость, длительная служба при интенсивном использовании на кухне без необходимости ремонта;
• простая регулировка, для разных моделей для полного открытия или закрытия крана хватает поворота вентиля на 90 или 180 градусов;
• надежная конструкция.

Устройство керамической кран-буксы

В случае износа керамических пластин кран-букса обычно полностью меняют на новую, так как в сборе стоит недорого ее хватает на несколько лет интенсивной работы.

Керамическая кран-букса состоит из следующих деталей:

• Корпус из латуни включает прокладку из резины, которая закрывает щель в посадочном гнезде, чтобы исключить просачивание воды из-под вентиля. В нижней части имеются отверстия, через которые вода поступает в камеры с регулирующими пластинами.

Корпус керамической кран-буксы

• Шток – на него крепится вентиль. Она служит для перемещения верхней керамической пластины.

Шток с надетыми на него уплотнительными кольцами

• Фиксатор – служит для крепления штока в корпусе.
• Поворотник – передает вращательный момент от вентиля на пластину. В дорогих смесителях для кухни изготовлен из металла, в дешевых он из пластика, который может легко сломаться.
• Керамические пластины – перемещается только верхняя, имеют по одному отверстию. При их совмещении поступлению воды ничего не препятствует.
• Резиновые прокладки – представляют собой небольшие кольца. Нужны для того, чтобы вода не подтекала из корпуса крана. Большое кольцо устанавливается на корпус кран-буксы и герметизирует щель между ней и корпусом смесителя. 2 или 3 маленьких надеваются на шток, чтобы жидкость не подтекала между ним и корпусом кран-буксы.

Устройство кухонного смесителя однорычажного типа

Однорычажные смесители для кухни занимают лидирующую позицию на рынке благодаря:

• простоте конструкции;
• возможности регулирования потока воды и ее температуры одной рукой одновременно, что более удобно чем у двухвентильных моделей.

Устанавливаются они всегда на мойку, в отличие от вентильных кранов, которые могут монтироваться также на стену. Напор и температура воды регулируются одновременно с помощью поворота и наклона специального рычага, что удобно на кухне, когда она рука занята.

Устройство однорычажного смесителя для кухни включает основные узлы:

• Корпус с изливом, гусак может быть отдельной деталью.
• Картридж или шарик, которые полностью прячутся в корпус, в них происходит смешивание жидкости.
• Кожух смесителя.
• Рычаг для настройки параметров подачи воды (напор и температура).
• Аэратор – это приспособление подмешивает в поток воды пузырьки воздуха. Крепится на резьбу на конце гусака.
• Узел крепления, состоящий из шпильки с резьбой, металлической и резиновой шайб и гайки.

Рычаг может размещаться сверху или сбоку крана – на принципиальную схему это не влияет. Различают два типа рычажных смесителей для кухни по принципу работы: шаровой и картриджный.

На некоторых моделях однорычажных смесителей для кухни есть дополнительная ручка меньшего размера. Она предназначена для включения фильтра, находящегося под мойкой.

Устройство шарового смесителя для кухни

Внутри корпуса смесителя в специальном гнезде находится полый стальной шарик с тремя отверстиями. Два из них небольшие – через них поступает холодная и горячая вода. Большое отверстие служит для вытекающего водяного потока после смешения в полости шарика, где он приобретает нужную температуру.

Строение шарового механизма кухонного смесителя

Основные преимущества шаровых моделей смесителей для кухни:

• легкость настройки температуры;
• долговечность;
• простота и надежность.

Главный недостаток – при работе изнашиваются уплотнительные кольца (их также называют седлами). Их приходится менять примерно раз в год.

Перемещение шарика происходит между плотно прижатых к нему резиновых седел. Сверху к шарику приварен или вкручен в отверстие с резьбой стальной шток, верхняя честь которого входит в посадочное отверстие рычага управления.

При перемещении рычага шток также приходит в движение, заставляя поворачиваться сам шарик.

Снятый шарик вместе с седлами и прижимными пружинами

Резиновые седла выполняют двойную роль:

• Не дают просачиваться потоку воды в зазор между корпусом и шариком, в противном случае будет сложно точно отрегулировать нужную температуру.
• Обеспечивают плотность посадки шарика, если бы он не прижимался, то любая вибрация привела бы к смещению рычага и самопроизвольному изменению напора и температуры воды.

Конструкция смесителя для кухни с картриджем

Картриджный однорычажный смеситель для кухни называется так потому, что для управления водяным потоком в нем используется специальный картридж. Регулирование потока воды и его температуры в нем производится керамическими пластинами, сделанными из оксида алюминия. Материал отличается повышенной износостойкостью.

Устройство картриджа

В нижней пластине находится 3 отверстия: 2 малых и 1 большое. В верхней пластине отверстие только одно.

Верхняя (посередине) и нижняя (справа) керамические пластины из картриджа

Верхняя пластина под действием рычага перемещается относительно нижней. Если она закрывает малые отверстия, поступление воды перекрывается. Если закрыто одно из маленьких отверстий – будет течь только холодная или только теплая. При частичном перекрытии обеих малых отверстий, вода поступает в камеру картриджа, где смешивается до нужной температуры, попадает в гусак, из которого льется в раковину на кухне.

Схема работы пластин в картридже

Основные преимущества картриджей:

• длительная эксплуатация;
• легкая настройка нужной температуры и интенсивности потока воды;
• надежность.

Схема устройства кухонного крана с картриджем

В дешевых смесителях для кухни бывает довольно сложно установить нужную температуру воды. Особенно часто этот недостаток встречается в китайских моделях.

Конструкция автоматического кухонного смесителя

В последние годы значительную популярность получили смесители, оснащенные сенсорным или бесконтактным включением, которые снижают до 1/3 объем потребления воды на кухне.

Особенности конструкции таких смесителей для кухни в наличии электромеханических и электронных узлов, которые намного сложнее механических моделей. Состоит из:

• корпуса;
• датчика;
• электронного механизма управления;
• соленоида с фиксатором;
• мембраны;
• термостата;
• экранирующей катушки;
• сердечника на пружине.

Бесконтактные и сенсорные смесители

Бесконтактные устройства снабжены инфракрасным датчиком, который срабатывает при приближении рук, открывая электромагнитный клапан подачи воды. Прибор питается от батареек или через преобразователь напряжения от сети. Вода из крана на кухне течет примерно 1 минуту, после чего клапан закрывается и нужно снова подносить к датчику руки, чтобы вода текла дальше.

Схема устройства сенсорного крана

Это неудобно, особенно, если нужно налить кастрюлю или чайник, поэтому в кухне более практично устанавливать сенсорные модели, которые включаются прикосновением любой частью тела к определенной области крана.

Сенсорные модели могут иметь рукоятки для управления интенсивности потока и температуры воды или настраиваться с помощью пульта. Напор может управляться количеством касаний. Для кухни, когда в процессе приготовления пищи бывает некогда разбираться с настройками пульта, удобно для небольшого напора коснуться крана один раз, а для большего – 2 или 3 раза.

Сенсорный кухонный смеситель с пультом управления

Смесители для кухни со встроенным терморегулятором

Устройства с терморегулятором позволяют не просто установить количество смешиваемой теплой и холодной воды, а самостоятельно поддерживать заданную пользователем температуру.

Автоматическая регулировка происходит при помощи специального картриджа с парафином, находящимся в герметичной капсуле. В зависимости от температуры воды парафин расширяется или уменьшается в объеме, передвигая шток. Максимальное значение перемещения стержня около 0,6 мм, но этого хватает для подстройки температуры.

Устройство смесителя с термостатом

Терморегуляторы пока дороги, устройство у них сложное, поэтому применение их на кухнях пока редко.

Бесподобный кран | Ваш смеситель для кухни Peerless: простые советы по установке

Если вы просматривали наш сайт, то знаете, что смесители для кухни Peerless бывают разных стилей, но все они очень просты в установке самостоятельно. Выполните шесть шагов, описанных ниже, чтобы установить любой из наших однорычажных выдвижных смесителей на столешницу с раковиной, устанавливаемой под ней. Установка будет немного отличаться в зависимости от специфики вашей раковины. Если, например, у вас есть предыдущие отверстия, вам придется использовать накладку, чтобы закрыть их.

В коробке вместе с однорычажным смесителем Peerless вы также найдете утяжелитель для шланга, прокладку, шайбу и гайку. Вам понадобится несколько инструментов и расходных материалов, чтобы установить все, поэтому обязательно имейте под рукой следующее: разводной ключ, шестигранный ключ на 3/32 дюйма и отвертку Phillips. Не забудьте также прочитать все печатные инструкции в коробке. Выполнение всех этих шагов обеспечит правильную и надежную установку, что позволит вам наслаждаться своим смесителем Peerless долгие годы!

1. Перекрыть подачу воды и снять старый кран. Убедитесь, что у вас есть чистое место, свободное от мусора.
2. Прикрепите кран. Если вы используете накладку, убедитесь, что прокладка правильно установлена ​​под накладкой (если у вашей раковины три отверстия, используйте широкую накладку), затем поместите ее на раковину. Установите стопорные гайки на шпильки и надежно затяните их вручную. Вставьте смеситель Peerless через накладку в монтажное отверстие и закрепите клапан прокладкой, шайбой и гайкой с резьбой на монтажном стержне. Затем вручную затяните гайку на хвостовике. Зафиксируйте гайку на месте, затянув винты крестовой отверткой. Убедитесь, что накладка находится по центру под краном и параллельна стене или фартуку — отрегулируйте при необходимости.
3. Прикрепите запасы воды. Присоедините выдвижной шланг, плотно надавив на выход смесителя до щелчка. Убедитесь, что на всех фитингах и концевых соединениях нет мусора. Соединения смесителя представляют собой компрессионные фитинги ⅜”. Закрепите металлическую гайку на подающих шлангах крана на соединении подающего клапана, затем затяните вручную. Затем затяните ключом еще на один оборот. Следите за тем, чтобы не перетянуть. Повторите для другого соединения шланга. Убедитесь, что шланг с горячей этикеткой подключен к клапану подачи горячей воды, а другой шланг подключен к клапану подачи холодной воды. Не используйте смазку для труб или другие герметики на любых водопроводных соединениях.
4. Промойте водопроводные линии. Включите подачу холодной и горячей воды. Снимите узел распылителя и вытяните узел шланга из носика, удерживая конец шланга в раковине. Поверните кран в положение полного смешивания и промойте линии подачи воды в течение одной минуты. Затем переустановите узел распылителя.
5. Прикрепите утяжелитель для шланга. Снимите груз шланга, ослабив два винта. Прижмите утяжелитель шланга к узлу шланга на расстоянии не менее 14 дюймов от фитинга шланга и снова затяните винты. Отрегулируйте вес шланга для облегчения возврата шланга и убедитесь, что медные входные трубки не мешают узлу распылительного шланга. Шланг в сборе должен свободно проходить через втулку носика. Проверьте все соединения на герметичность.
6. Дополнительно: установите дозатор мыла. Если вы хотите установить дозатор мыла (продается отдельно), вставьте корпус и насос через выбранное отверстие в раковине и закрепите гайкой. Затем навинтите бутылку на хвостовик узла корпуса. Чтобы заполнить, поднимите головку и узел насоса из бутылки и налейте не более 8 унций жидкого мыла.
