Выступ крыши от стены дома: Карнизный свес кровли — устройство и назначениеСтройкод

Карнизный свес кровли: виды, материалы изготовления, размеры

Карнизный свес представляет собой конструкцию, выступающую за линии несущих стен здания на конкретную длину. Его основная роль заключается в защите несущих конструкций от воздействия снега, дождя и талой воды, которые стекают по крыше.

Карнизы: классификация и основные виды

Существует следующая классификация свесов:

• Подшитые. В большинстве случаев их применяют на вальмовой двускатной кровле.
• Не подшитые. Этот вид самый распространенный, его применяют практически в каждой кровельной конструкции, как для односкатной, так и для двускатной.
• Укороченные. Применяются на каждой из основных кровельных конструкций.
• Коробчатые. Применяют для вальмовых односкатных и двухскатных кровель.

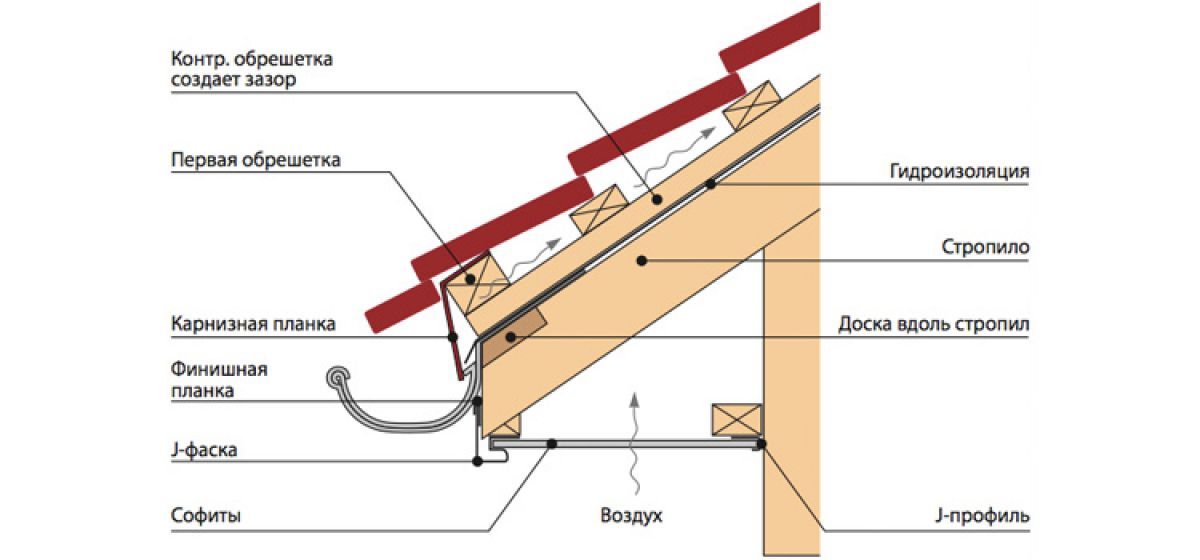

Узел карнизного свеса дома подбирается в зависимости от особенностей климата в регионе, в котором ведется строительство.

• Карнизный свес, изготовленный заподлицо. В таком случае стропила не выводят за границы стен, а по их краю осуществляется крепеж горизонтальной сливной доски, к которой в дальнейшем монтируются водосточные желоба. К минусам таких свесов относят отсутствие защиты верхних элементов стены от влаги.
• Открытый получил широкое применение в частном строительстве. Крепеж водосточной системы осуществляется к верхним кромкам стропил или по их нижнему краю.
• Закрытый. Для такого свеса выступающие концы стропил закрывают при помощи карниза, у которого предусмотрен специальный паз для крепежа софита с внутренней стороны. Если имеется утепленный чердак, такой карниз должен иметь вентиляционное отверстие.
• Фронтонный. В этом случае устройство кровли полностью определяется фантазией дизайнера и может выходить за границы стен и устраиваться заподлицо. Выступающая область кровли нуждается в обязательной подшивке, ширина которой составляет не менее 50 см.

Материалы, используемые при обшивке свесов

К популярным материалам, используемым для обшивки кровельных карнизных свесов, относят дерево и металл.

Свес из доски

В большинстве случаев этот материал получают из хвойных пород, он обладает умеренной влажностью древесины. Толщина такой обшивки согласно ГОСТу составляет 17-22 мм, а ширина и длина выбирается индивидуально для каждого определенного случая. Крепеж осуществляется с двух сторон с шагом до 1 м, пред этим дерево предварительно обрабатывается пропиткой из влагостойкого состава. В роли пропитки применяется специальный защитный лак или влагостойкая краска.

Подшив свесов кровли из дерева нуждается в постоянном уходе. Обработка должна осуществляться раз в 3-5 лет. В таком случае они прослужат дольше и сохранят свой первоначальный вид. Помимо защитного покрытия, конструкция должна хорошо проветриваться. Для этого устраивают впускные отверстия из расчета 1:400 от вентилируемой площади веса. При правильной организации вентиляции, воздухообмен осуществляется через просверленные отверстия и отверстия конька кровли. Для защиты от птиц и насекомых применяют защитные сетки.

Из оцинкованной стали

Такая подшивка свесов кровли имеет вид стального листа, толщина которого составляет до 0,8 мм — плоские либо перфорированные. На края листов наносится антикоррозийная краска.

Листы из алюминия

Их покрывают защитным слоем, который предотвращает образование коррозии металла. Размеры листов могут находиться в пределах: толщина — 6мм, ширина — 100-300 мм, длина — 6000 мм. Крепеж алюминиевых листов обшивки осуществляется на специальные защелки.

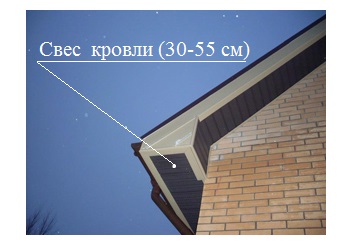

Размер карнизного свеса

Ширина свеса крыши определяется с учетом его расположения. Минимальное значение ширины по СНиП составляет 40 см, а в случае не организованного водоотвода — не менее 60 см. Для боковых свесов на практике выпуск конструкций за границы здания достигает значения 50-60 см, для фронтальных — до 1 м.

В доме из дерева длина свесов должна быть от 550 мм, из кирпича и в панельных домах — до 550 мм. Но, существует и минимальный свес кровли — длина может составлять 400 мм, а в отдельных случаях размер достигает даже 1200 мм.

Варианты подшивки карниза

Подшивка карнизного свеса может осуществляться по следующим вариантам:

• Подшивка сайдингом.
• Подшивка деревом считается одним из лучших вариантов отделки карниза. Плюсы: натуральный вид и красота, которых нельзя добиться при использовании ненатуральных материалов. Именно по этим причинам этот вид отделки карнизов все более популярен. Помимо того, дерево является живым, органичным и экологически позитивным материалом для изысканной отделки.
• Подшивка карнизных свесов медью считается самым изысканным видом отделки. Плюсы: красота, долговечность и натуральность, благодаря чему этот вид подшивки карнизов является недосягаемым для остальных аналогов.

Особенности проектирования и монтажа карнизных свесов

При проектировании и монтаже следует учитывать:

• Величину вылета карнизного свеса от несущей стены. Она представляет собой проектную величину, зависящую от несущей способности конструкции и факторов, принимаемых во внимание при разработке проекта.
• Свес мягкой кровли должен обеспечивать вентиляцию в подкровельном пространстве.
• Способы и элементы крепежа декоративных панелей (медные, дерево и другие кассеты из металла) должны обеспечивать надежное крепление панели при любых погодных условиях.

При правильном монтаже свесов на кровле, вид стен дома и сама кровля надолго сохранят свой первоначальный внешний вид и эксплуатационные свойства.

Свесы кровли: типы и особенности подшивки

Свесы – это элементы кровли, предназначенные для защиты наружных стен постройки от воздействия атмосферных осадков.
Они являются конструкцией, выступающей за пределы стен здания.

Наша статья расскажет об особенностях устройства и монтажа свесов, их разновидностях, способах обшивки и обеспечения вентиляции.

Разновидности

Выделяют два основных типа карнизных свесов:

Если взять для примера двускатную крышу, то вдоль боковых стен здания будут располагаться боковые свесы, а фасад окажется защищен фронтальным (фронтонным) свесом.
Фронтальный может быть как выступающим, так и выполненным заподлицо.
Этот момент зависит от дизайнерской задумки.
При оборудовании выступающего свеса производится удлинение конька крыши на определенное заранее расстояние (до 1 м) за пределы фасада здания.
Несущие кровельные перекладины, закрепленные на стропилах, также удлиняются.
Затем производится монтаж карнизной доски – она фиксируется на торцевых сторонах конька и несущих брусьев обрешетки.
Часто нижнюю часть фронтального свеса подшивают для придания кровле более эстетичного и завершенного вида.
Боковой свес также может быть предусмотрен габаритами элементов стропильной системы в процессе строительства.
В противном случае осуществляется монтаж кобылок – брусков, являющихся продолжением стропил.
Кобылки крепятся к торцам стропильных балок, а на них монтируется карнизная доска.
Рекомендуемый размер боковых свесов – 40 — 60 см.
Точное значение определяется с учетом высоты здания, ширины отмостки фундамента и материала, из которого построено здание (деревянные, кирпичные, панельные постройки).

Фотографии

Разновидности исполнения из различных материалов приведены на фото ниже.

Карнизы кровли из профнастила

Материалы для отделки

Наиболее распространенный вариант обшивки – доски из древесины хвойных пород.
Материал должен быть сухим, так как влажная древесина со временем усохнет, деформируется, что ухудшит внешний вид кровли.

Рекомендуемая толщина деревянной обшивки – 17-22 мм, длина и ширина подбираются исходя из существующих габаритов крыши.
Доски, предназначенные для обшивки, обрабатываются антисептическим составом, лакируются или окрашиваются.
Крепление элементов обшивки выполняется с шагом в 1 м.
Доски длиной менее 6 м достаточно зафиксировать в двух местах – по краям.
Такое оформление требует реставрации каждые несколько лет.

Листы оцинкованной стали также подойдут для обшивки свесов крыши.
Толщина стали должна быть в пределах 0,6-0,8 мм.
Монтаж стальных листов должен выполняться с использованием специального оборудования, вначале осуществляется разметка и нарезка материала.
Все кромки обрабатываются краской для защиты от коррозии.

Алюминиевые листы, покрытые защитным слоем методом напыления, тоже подходят для отделки кровельных свесов.
Толщину лучше выбирать 0,6 мм, а длину – не более 6 м.
Алюминиевые пластины фиксируются с помощью специальных защелок, поэтому слишком длинные элементы обшивки будут провисать.

Способы монтажа

По стропильной конструкции

Нижняя плоскость стропильных конструкций выравнивается путем монтажа накладных досок согласно разметке.
Вначале монтируются крайние детали конструкции, затем при помощи натянутой между ними лески или веревки производится окончательная установка.

По подготовленному каркасу

В этом варианте сначала выполняется обрезание стропил в вертикальной и горизонтальной плоскости.
На горизонтальном срезе фиксируется брус, такой же брус крепится на стену на 10 см выше, чем лобовая доска (чтобы обеспечить естественное удаление влаги).

Монтаж фронтального свеса

Лобовая доска фронтального свеса фиксируется на обрешетке параллельно фронтону постройки.

Смотреть о подшивке фронтонов крыши. Чем и как подшить фронтон.
О монтаже ендовы при кровле профлистом по ссылке. Также об устройстве ендовы на мягкой кровле.
Узнать, чем дешевле крыть крышу дома здесь. Чем покрыть крышу частного дома.

На стену монтируется брус, который также служит опорой для материала подшивки.

Вентиляция и защита

Вентиляция свесов необходима для обеспечения благоприятного микроклимата чердачного помещения, а также для предохранения от порчи элементов стропильной системы и обрешетки.
Обеспечить вентиляцию можно двумя способами:

• оставить зазор между стеной и материалом обшивки;
• встроить в элементы обшивки специальные пластиковые решетки.

Свесы кровли — классификация и монтаж

Кровельные свесы и их классификация

• Неподшитые свесы – идеальный вариант для вальмовых крыш, а также двускатных и односкатных по типу конструкций.
• Подшитые свесы – подходят для вальмовых крыш, также применяются на двускатных кровлях.
• Коробчатые свесы – используют на односкатных, двускатных и вальмовых крышах.
• Укороченные свесы кровли – используются на всех основных типах конструкций.

Свесы и их виды

1. Карнизный свес, выполненный заподлицо: при таком варианте стропила не выводятся за фронтальную границу стен. Также от вас потребуется установка по краю стропил сливной доски. Она должна располагаться в горизонтальном положении. Доска защищает торцы от попадания влаги, а также обеспечивает надежную систему крепежа водосточных желобов. В результате будет подчеркнута индивидуальность крыши. Недостаток – отсутствие защиты для верхних частей стен. На них может попасть влага. Свес заподлицо деревянного дома, как правило, имеет длину от 55 сантиметров. Кирпичные и панельные сооружения допускают меньшую длину выступа. При выпуске затяжек со стропильными ногами за фронтальную линию стен – не забывайте об устройстве карнизов такой конструкции (прочитайте: «Как сделать карнизы под крышей»). Это позволит защитить чердак от сквозняка. Также карнизы предотвратят образование снега в щелях конструкции. Если выступы стропильных ног отсутствуют за линией стен – то удлините их «кобылками». Для этой цели подойдут обрезки бруса. Его нужно будет прикрутить или прибить к стропильным торцам. После этого можно будет крепить карнизную доску.

• Карнизные кровельные свесы, имеющие открытый тип – выступ главных стропил кровельного каркаса за пределы стен. При таком варианте, система водостока крепится на боковые части стропил или к верхним кромкам. Эта система часто используется при строительстве загородных домов.
• Свес крыши от стены закрытого или защитного типа – в этом случае карниз крыши дома закрывает выступающие за фронтонную часть концы стропил. При этом очень часто можно встретить паз с внутренней стороны. В него, как правило, вставляются элементы обшивки.Совет: Если чердак выполнен в виде изолированного помещения, то закрытый карнизный свес должен иметь обязательные отверстия для вентиляции.
• Фронтонный свес: выполненный заподлицо или с выступом за стены. Все зависит от дизайна дома, но оба способа можно спокойно использовать при стандартной конструкции. Отметим, что при выступе свеса за пределы стен, проведите обшивку области незащищенной кровли.

Обшивка свесов: материалы и монтаж

• Самый распространенный материал для обшивки свесов – доска. Предпочтение отдается хвойным породам дерева, например, ели, лиственнице или сосне.

Процесс крепления дощатой обшивки осуществляется с двух сторон. Исключение – доски, длиной более 6 метров. Здесь шаг крепления составляет 1 метр длины обшивочного материала. Перед установкой, обработайте каждую используемую доску водонепроницаемым раствором. Для этой цели рекомендуется использовать специальную краску или лак для дерева. Деревянную подшивку свесов кровли нужно обрабатывать как можно чаще – раз в несколько лет. Только тогда свес карниза кровли может прослужить на протяжении долгого периода времени.

что это, для чего они нужны

Свесы кровли – это конструктивные элементы крыши, которые выступают за внешний периметр здания. Их еще иногда называют «коробочкой». Основная функция свесов – защита стен и фундамента сооружения от осадков. Дополнительное назначение свесов кровли – придание крыше законченного вида. Если задействовать свою фантазию, свесы можно даже превратить в самодостаточный элемент декора фасада дома. Большинство из нас представляет себе, что такое свесы, а вот какого размера они должны быть, от чего именно зависит этот показатель и какие материалы применяются при отделке свесов, рассмотрим в статье далее.

Как и сам кровельный «пирог», свесы опираются на стропила. Если свесы – это выступающая за периметр стен деталь, значит, и стропила должны быть длиннее, чем скат крыши. Обычно разница в длине составляет 50-60 см, однако в некоторых случаях свесы выступают за стены дома на все 100 см.

Следует отметить, что в защите от влаги при помощи свесов нуждаются не только стены и фундамент дома, но и фронтальная часть крыши, если таковая предусмотрена в проекте. Если стропильная система организована так, что крайние ее элементы располагаются встык с фронтонами, производят принудительное наращивание стропил при помощи брусьев «кобылок». Минимальная длина таких деталей – 50 см.

Скатные и фронтальные свесы кровли – это элементы, которые отличаются конструктивно, однако такая процедура, как подшивка, требуется в любом случае.

Свес всегда должен быть продолжением ската крыши, но выглядеть он может по-разному. При проектировании дома конструкция свесов определяется в зависимости от климатических условий региона и общей архитектурной идеи.

На сегодняшний день чаще всего встречаются 4 типа свесов:

1. Неподшитые – на одно- и двускатных, а также вальмовых крышах.
2. Подшитые – на двускатных и вальмовых кровлях.
3. Коробчатые – на одно-, двускатных, вальмовых крышах.
4. Укороченные – универсальный вариант для разных по конструкции кровель.

Как оформляется свес кровли, расположенный заподлицо со стенами дома?

Здесь речь идет о свесах кровли, образующихся в том случае, когда стропила не выходят за фронтальные стены здания. Как же тогда организовать защиту стен от осадков и влаги, стекающей со скатов крыши? Данную функцию выполняет сливная доска, которая крепится горизонтально по краю стропильной системы. Кроме того, сливная доска послужит основой для монтажа желобов водостока.

Существенный минус таких свесов – слабая защита от влаги верхней части стен, что особенно важно для деревянных построек. Именно поэтому свесы кровли в деревянных домах никогда не делают заподлицо. Здесь минимальный выступ конструкции за периметр стен – 50-55 см. Данный показатель может быть уменьшен при возведении домов из кирпича или монолитных панелей.

Иногда свесы обустраивают, задействуя затяжки, которые выступают за стены и служат местом для врезки стропильных ног. В этом случае свес не только придаст конструкции кровли законченный вид, но и защитит чердачное пространство от сквозняков и попадания осадков во время сильного ветра. Кроме того, благодаря наличию отделанного карниза, данный участок кровельной конструкции не станет прибежищем для птиц и летучих мышей. Еще один явный плюс – более долгое остывание печной трубы, а значит, и более экономный обогрев помещений.

 Открытые (неподшитые) свесы кровли

Свесы данного типа имеют место тогда, когда стропильные ноги выступают за границу стен дома, но пространство между кромкой стропила и самой стеной никак не оформлено, то есть обшивка отсутствует. Такой подход очень часто встречается в частном строительстве, в основном, в целях экономии времени и средств, однако внешний вид здания останется незаконченным.

Элементы системы водостока крепятся к боковым поверхностям или верхним кромкам стропил.

 Обшитые кровельные свесы

Обшитыми, или защищенными называют свесы кровли, которые оформлены специальной карнизной доской и декоративной обшивкой.  В этой обшивке обязательно должны быть вентиляционные отверстия, если чердак представляет собой изолированное помещение.

 Фронтонные свесы

Фронтонные свесы кровли могут находиться как в одной плоскости с фронтоном здания, так и выходить за него. Здесь нельзя выделить лучший или худший вариант. Все зависит от вашей задумки, однако выступающие фронтонные свесы необходимо обязательно обшивать, а это дополнительные затраты времени и средств на приобретение отделочных материалов.

 Какие материалы применяются для обшивки свесов?

1. Древесина

Дерево – это самый распространенный отделочный материал, однако здесь есть целый ряд нюансов. Для обшивки свесов лучше использовать влагостойкие хвойные породы дерева: лиственницу, сосну, ель.  Большое внимание уделяется и уровню влажности древесины: слишком сухое дерево может растрескаться, а слишком влажное – линейно деформировать конструкцию свеса. Если ширина и длина обшивочных досок подбирается строителями индивидуально, то их толщина должна варьироваться в пределах 17-22 мм. Доски могут прибиваться как вплотную, так и с зазором (от 10-15 мм).

Непосредственно перед началом монтажных работ доски необходимо обработать антисептиком и влагозащитным средством. Каждые несколько лет полезно подкрашивать карнизную обшивку лаком по дереву или эмалью. Это не только поможет сохранить привлекательный внешний вид фасада дома, но и создаст дополнительную защиту для древесины.

Если вы выбрали для обшивки свесов вагонку, проследите за тем, чтобы она не была слишком тонкой. Перед использованием детали вагонки в течение 30 дней выдерживают на открытом воздухе, чтобы сбалансировать уровень влажности древесины: она должна приобрести такие же характеристики, как и другие деревянные элементы кровли. Свесы, обшитые вагонкой, обязательно оснащают вентиляционными решетками. Чтобы рассчитать размер этих отверстий для впуска воздуха, необходимо взять 1/400 – 1/600 часть от общей площади подкровельного пространства, которое необходимо проветривать. Впускные отверстия должны быть защищены сеткой или решеткой, чтобы исключить попадание внутрь птиц, насекомых, летучих мышей и т.д.

2. Оцинкованная сталь

Листовая оцинкованная сталь – это еще один распространенный вариант обшивки кровельных свесов. Толщина материала не должна превышать 0.6 – 0.8 мм. Довольно часто свесы обшивают перфорированной сталью, а также листами с волнистым рельефом. Высота волны при этом должна быть не более 20 мм. Сталь режут специальным инструментом, а затем места срезов обрабатывают антикоррозионным составом или просто окрашивают.

3. Алюминий

Алюминий в качестве материала для обустройства кровли используется только при наличии защитного слоя. Толщина алюминиевых листов составляет около 0.6 мм. Ширина варьируется от 10 до 30 см, а длина – до 6 м. Алюминиевая обшивка крепится к карнизу при помощи специальных защелок. Кроме того, на строительных рынках можно найти дополнительные аксессуары, делающие обшитый алюминием свес более эстетичным.

4. Виниловые панели, или софиты

Обшивка из ПВХ – это самый современный и практичный способ оформления свесов. Виниловые софиты вобрали в себя все лучшее от перечисленных выше материалов. Так, они прочны, но не препятствуют свободной циркуляции воздуха и не создают дополнительную нагрузку на стропильную систему. Они стоят сравнительно недорого, но при этом выглядят очень статусно. Виниловый сайдинг долговечен в эксплуатации и не боится влаги, как, например, натуральное дерево. Винил негорюч и не требует регулярного подкрашивания. Максимум, что от вас потребуется, — это периодически очищать обшивку от пыли. В такие софиты очень легко монтировать вентиляционные решетки и даже декоративную подсветку. Виниловая обшивка может быть сплошной, полностью перфорированной или иметь перфорацию лишь в центральной части. Если вы выберете второй или третий типы, вам удастся обойтись без этапа оснащения обшивки вентиляционными отверстиями.

 Как сделать свес более прочным и защищенным?

При нарушении технологии монтажа свесов вас ждут такие неприятные последствия как деформация конструкции, провисание обшивки под нагрузкой ветра и влаги, а значит, и скорейший выход из строя данного кровельного элемента в целом. На ремонт потребуются дополнительные средства, а это, согласитесь, еще менее приятно.

Чтобы кровельные свесы выполняли свои защитные функции и сохраняли привлекательный вид долгое время, необходимо позаботиться не только о качестве материалов обшивки, но и о надежном ее монтаже на стропила.

Сегодня большую популярность приобретает система обогрева кромки крыши при помощи кабеля. Нагревательная магистраль действует так, что снег тает, не доходя до свесов, и попадает в водосточные желоба. Таким образом, обшивка свесов будет защищена от переувлажнения и нагрузки, которая создается самим весом снега и сосулек.

 Грамотный подход к организации вентиляции кровельных свесов

От работоспособности системы вентиляции во многом зависит срок службы и функциональность всего кровельного «пирога». Если чердачное пространство не проветривается, страдают в первую очередь стропила. Древесина очень боится воды, а конденсат, образующийся из пара, который поднимается вверх из отапливаемых помещений, — это не что иное, как влага. Далее эта влага может проникать и в утеплитель кровли, а также наносить ущерб состоянию обшивки свесов.

Итак, любой кровле необходима организация свободной циркуляции воздуха.  Как правило, впускными отверстиями служат вентиляционные решетки в обшивке весов, а выпускными – продухи в области конька. Если в качестве основного кровельного покрытия используется, например, черепица, можно приобрести штучные элементы, оснащенные отверстиями для вентиляции. По внешнему виду и габаритам такие детали обычно ничем не отличаются от стандартных.

Не менее важное условие для исправной работы вентиляции – соблюдение зазора между материалом обшивки свесов и другими слоями кровельного «пирога». Размер этого зазора должен быть как минимум 20 мм, и соблюдают его на всей протяженности свесов.

Согласно действующим СНиП, качественная вентиляция позволяет одному и тому же потоку воздуха обойти все чердачное пространство дважды в течение часа.

 Как могут выглядеть вентиляционные отверстия в обшивке свесов?

1. Зазор между стеной здания и кромкой досок обшивки – это самый простой способ создания впускного отверстия для воздуха.
2. Пластиковые решетки разных форм и размеров, которые монтируются непосредственно в обшивку – такой подход обеспечивает более эстетичный внешний вид, но требует дополнительных финансовых вложений.
3. Штучные детали черепицы, имеющие решетчатые отверстия. Их обычно монтируют в пятом ряду, считая от нижнего края ската крыши.

Если вы обустраиваете утепленный свес, не забудьте сделать отверстия по форме решеток и в слое теплоизолятора, иначе все ваши старания по организации вентиляции крыши сойдут на «нет».

Если чердак имеет довольно большую площадь, естественной вентиляции может быть недостаточно. В таком случае задействуют специальное оборудование, создающее принудительную циркуляцию воздушных масс в подкровельном пространстве.

Итак, подведем итоги нашего разговора о кровельных свесах. Прежде всего, они придают конструкции кровли законченный, эстетичный вид. При грамотном выборе материала для обшивки можно превратить обычный свес в самостоятельный элемент декора. Не менее важная функция – защита основания стропил и подкровельного пространства от переувлажнения и проникновения насекомых и птиц. Наконец, кровельные свесы играют одну из ключевых ролей в организации вентиляции чердачного пространства. Подойдите к каждому этапу отделки свесов кровли ответственно и с душой, и у вас обязательно все получится «на отлично»!

Посмотрите это видео, где кратко указана система подшивки кровельных свесов. И если вам понравилась статья, поделитесь ею в соцсетях с друзьями 🙂

Карниз крыши.

Мы не только комплектуем свои дома, но и продаем качественные строительные материалы напрямую от производиетелей! Консультации по тел. +7 (910) 908 05 01

Строительство крыши – кропотливый процесс, состоящий из нескольких этапов, каждый из которых требует к себе пристального внимания. После завершения основных работ наступает черед менее масштабных, но не менее важных конструктивных элементов: устройства и подшивки карнизов. Для начала разберем, что такое карниз крыши, из чего он состоит и так ли необходим на самом деле.

В архитектуре карнизом именуется деталь конструкции, выступающая за границы стен здания и оберегающая их от воздействия снега, дождя, проникновения сырости в подкровельное пространство. Помимо защитной функции карниз также придает крыше особую эстетическую индивидуальность, закрывая внутренние составные элементы стропильной системы.

Карнизы: классификация и основные виды

Строительство домов ведет свою историю на протяжении многих веков, при этом каждый старается привнести какое-то новое и более современное дополнение, способное улучшить и облегчить процесс возведения жилища. Среди огромного многообразия свесов наиболее частое применение нашли следующие разновидности:

• подшитые, применяемые при устройстве двускатных и вальмовых крыш;
• неподшитые свесы – наиболее распространенный вариант, используемый для вальмовой и скатной кровли дома;
• коробчатые карнизы – применяются при возведении ломаной и односкатной кровли;
• укороченные свесы – универсальный вариант для любого типа конструкции.

Карниз крыши – это своего рода продолжение кровельного покрытия, а значит, тип свеса необходимо правильно подобрать, принимая во внимание состав кровельного «пирога» и климатические особенности той местности, в которой осуществляется строительство дома.

Устройство карниза крыши весьма разнообразно и подразделяется на следующие основные категории:

1. Карнизный свес, выполненный заподлицо. В этом случае стропила не выводятся за границы стен, а по их краю крепится горизонтальная сливная доска, к которой впоследствии монтируются водосточные желоба. Недостаток данных свесов в отсутствии защиты верхних элементов стены от влаги.
2. Свес открытого типа – широко применяется в частном строительстве. Водосточная система крепится к верхним кромкам стропил или по их нижнему краю.
3. Свес закрытого типа. Выступающие концы стропил закрываются карнизом, имеющим специальный паз для крепления софита с внутренней стороны. При наличии утепленного чердака такой карниз должен обладать вентиляционными отверстиями.
4. Фронтонный свес. Устройство карниза кровли в этом случае полностью зависит от фантазии дизайнера и может, как выступать за границы стен, так и устраиваться заподлицо. Выступающая область кровли подлежит обязательной подшивке, ширина которой должна быть не менее 50 см.

Длина карнизных свесов различна для каждого типа постройки и погодных особенностей региона. Так, для деревянных домов она берется от 55 см, для панельных и кирпичных – до 55 см. Минимальной величиной считается 40 см, максимальная может достигать 120 см.

Характеристика карнизных свесов

Работа по сооружению карниза крыши является не самой сложной задачей и ее вполне можно выполнить самостоятельно. Главное – понять и разобраться с основными видами конструкции карнизных свесов, среди которых выделяют два варианта:

• фронтальный, представляющий собой выступающие наклонные края скатов крыши, которые служат защитой фронтона здания от атмосферных осадков. Их длина может достигать одного метра;
• боковой – это свесы длиной до 60 см, расположенные по бокам строения.

На величину карнизного свеса оказывает влияние ширина отмостки фундамента и высота здания. Чем выше строение, тем соответственно длиннее должен быть карниз.

При отсутствии у стропильной системы выступов, выходящих за пределы стен дома, стропильные ноги дополнительно наращивают обрезками бруса, после чего к ним прикрепляют карнизную доску. Необходимо помнить, что устройство карнизов крыши направлено на обеспечение защиты и долговечности фронтона дома, вот почему так важно правильно рассчитать необходимую ширину свеса. Во избежание попадания влаги, а также для придания крыше эстетичного вида нижние края свесов обшиваются досками или другим материалом.

Делаем карнизный свес своими руками

Правильно смонтировать карниз кровли – задача, выполнение которой возможно при наличии технических навыков строительства, необходимого инструмента и соблюдения требований техники безопасности. Следует помнить, что обшивка карнизного свеса скатной кровли базируется на использовании стропил, а порядок работ зависит от выбранного отделочного материала и способе его крепления.

Фронтальные карнизы образуются путем выпуска конькового бруса на нужную длину. На коньке и нижней выступающей доске закрепляется натянутый шнур, по которому обрезаются выступающие концы досок. Далее к поперечным доскам и выступающему торцу конькового бруса прибивается карнизная доска, называемая ветровой. Укладка кровельного материала производится на полученную длину свеса одновременно с общим настилом на кровлю. Аналогичным образом параллельно стене здания обрезаются выступающие за стены края стропил.

Следующий этап – установка карниза крыши из металлических профилей или обрезной доски. В зависимости от того, чем планируется делать подшивку свеса, соответственно выбирается и сам материал для карниза. Так, сайдинг подшивается на виниловые или металлические профили, а деревянная вагонка – на древесный каркас.

Перед тем как сделать карниз крыши, следует определиться с видом карнизной коробки, которая может быть:

• вертикальной – в этом случае обшивка производится по стропилам, выступающим за грань стены. Данный метод используется лишь в случае небольшого уклона кровли;
• горизонтальной – короба одним краем крепятся к доске, расположенной в стыке стены дома и стропильных ног, другим к нижней точке стропил.

Подшивка карнизного свеса производится под прямым углом к стене здания и выполняется из таких материалов, как древесина, сайдинг, вагонка, софит.

Выбор подшивочного материала: на что обратить внимание?

Правильно подшитый карниз обладает не только привлекательным внешним видом, но также надежно защищает подкровельное пространство от проникновения ветров, холода и влаги. Вот почему к выбору материала для подшивки следует подходить с особой тщательностью. Итак, сегодня наиболее востребованными являются:

• Древесина хвойных пород: лиственница, сосна, ель. Толщина досок должна находиться в пределах 17-22 мм. Во избежание возможной деформации доски должны иметь оптимальную влажность, вот почему перед началом работ их хранят на улице. Перед подшивкой древесина подвергается антисептической обработке для предотвращения возгорания и гниения. Короткие доски, укладываемые перпендикулярно стене, крепятся по краям, в то время как длинные закрепляются к коробке параллельно стене с шагом в метр. Между подшивочными досками следует делать зазор в 1-2 см для создания вентиляции.
• Сайдинг – более прочная разновидность пластиковой вагонки. Виниловый сайдинг – бюджетный вариант, не обладающий достаточной практичностью в эксплуатации. Металлический сайдинг более прочен и стоит гораздо дороже, однако из-за склонности к коррозии срок его службы относительно недолог.
• Вагонка ПВХ – доступный материал, который имеет больше недостатков, чем достоинств. Под воздействием дождя, снега и солнца она быстро тускнеет и теряет нарядный вид; отсутствие отверстий для вентиляции оказывает негативное влияние на проветривание подкровельного пространства.
• Софиты – модный вариант подшивки карниза крыши, в конструкцию которого уже заложены перфорированные вентиляционные отверстия. В отличие от сайдинга софиты экологически безопасны и обладают повышенной устойчивостью к механическим воздействиям. Достоинствами данного материала являются долговечность, эстетичный внешний вид и простота монтажа, благодаря чему его установку можно легко делать своими руками.

Подшитые древесиной карнизные свесы необходимо обрабатывать каждые 3-5 лет специальными защитными составами. Это позволит надолго сохранить эксплуатационные свойства и первозданный вид подшивки.

Правильное и надежное устройство карниза крыши поможет избежать деформации конструкции даже под негативным воздействием тяжелых снежных покровов. Широкой популярностью в последнее время пользуются системы антиобледенения карнизов и водостоков крыши, суть которых состоит в прокладывании греющих кабелей через водостоки и перед карнизом. Благодаря этим манипуляциям в зимнее время на свесах не скапливается лед, оказывающий значительную нагрузку на кровлю.

Продлить «жизнь» кровельной конструкции поможет грамотно смонтированная вентиляция. К основным элементам вентиляции относятся врезанные в подшивку свесов решетки, зазоры и щели между подшивочным материалом и несущими стенами.

Что такое карнизный свес и как его устроить (видео)

Карнизный свес — это своего рода продолжение крыши, выступающее за стены. Широкий карнизный свес выполняет много важных функций. Он облегчает отведение дождевой (или талой) воды подальше от стен дома, защищает стены и откосы от косого дождя, предотвращает намокание цоколя и стен, а в солнечные жаркие дни затеняет помещения дома и террасу от солнца.

Широкие карнизные свесы предпочтительны на южной стороне дома. Но нужно помнить, что на наименее освещенной солнцем стороне дома большая ширина карнизного свеса может стать причиной недостатка света в помещениях, находящихся под ним. Ещё одной функцией свеса является вентилирование подкровельного пространства. Воздух проникает через специальный зазор, устроенный в свесе, циркулирует в подкровельном пространстве, благодаря чему оттуда выводится вся лишняя влага. Однако такой зазор необходимо защищать от проникновения внутрь птиц или мелких животных. Для этого применяют специальные решётки, аэроэлементы или готовые типовые перфорированные элементы.

Читайте также: Как подрезать плинтусы в углах.

Виды карнизных свесов

Раньше ширину карнизного свеса крыши определяла местная традиция, которая основывалась на доступности в данном регионе необходимых для устройства крыши материалов. Широкие свесы часто присутствовали в народной архитектуре (их величина иногда зависела от угла наклона кровельных скатов). В англо-сакской архитектуре присутствие у скатной крыши карнизного свеса было необязательно. Зато у домов, выполненных в средиземноморском стиле, свесы широкие, заменяющие козырёк над террасой.

Далеко выступающие свесы являются признаком домов-шале, а также современных «кубических» домов, выполненных в стилистике американского архитектора Фрэнка Ллойда Райта. Он использовал шатровые крыши с широкими свесами, преднамеренно удлиняя пропорции дома. Однако и в настоящее время можно встретить дома без кровельных свесов, у которых край крыши заканчивается у верхней линии стены, которая даже не обрамлена карнизом. Такое решение не слишком правильно с точки зрения эксплуатации здания, поскольку нарушена главная функция свеса — защита стен от дождя и снега.

Размеры свеса

Ширина свеса крыши напрямую зависит от его расположения. Минимальная ширина карнизного свеса по СНиП 11-26-76 (актуализированная редакция от 2011 г.) может быть 40 см, при неорганизованном водоотводе — не менее 60 см. На практике для боковых свесов чаще всего бывает достаточно выпуска конструкций на 50-60 см за границы стен дома, тогда как для фронтальных свесов данное расстояние может быть увеличено до 1 м.

Читайте также:

Отделка свеса

Карнизный свес обшивают различными материалами. Наиболее распространёнными являются подшивная доска из хвойных пород дерева (ель, сосна, реже — лиственница). При этом необходимо учитывать влажность материала: слишком влажные доски со временем подсохнут, что приведёт к появлению щелей. Кроме того, важна и толщина деревянной обшивки. Согласно тому же СНиП П-26-76, толщина должна составлять не меньше 17 мм и не толще 22 мм. При поперечном расположении доски крепят с двух сторон с зазором 1-1,5 см, при продольном — с шагом через каждый метр длины. В обязательном порядке материалы обрабатывают антисептическими материалами, и при необходимости покрывают тонированными пропитками. Лучше проводить обработку перед креплением, так вы сможете покрыть материал полностью со всех сторон.

Подшивка карнизных свесов софитами

Второй по популярности материал — пластиковые софиты, выпускаемые специально для подшивки свесов. Софит напоминает сайдинг, однако в отличие от последнего обладает большей толщиной пластика, а также имеет специальную перфорацию, что позволяет осуществлять вентиляцию подкровельного пространства. Кроме того, в пластик софита добавляют УФ-стабилизаторы, благодаря чему обеспечивается лучшая стойкость материала к воздействию прямых солнечных лучей. Для крепления софита применяют J-образную планку, которую закрепляют вдоль карниза и вдоль стены саморезами. Между планками вставляют листы софита, нарезанные по длине, которая равна расстоянию между J-образными планками минус 6 мм (на термическое расширение), если размер свеса крыши составляет более 900 мм — по 6 мм с обеих сторон.

Видео подшивки карнизных свесов

Карнизные свесы, карнизные свесы кровли

Карнизные свесы – важный элемент в строительстве дома. Дом человека – сплав техники и искусства, поэтому не удивительно, что на облик дома влияет и страна, и местность, где он построен. Все связано, и, если дом, построенный в Карпатских горах, имеет очень широкий свес крыши при крутых скатах – причина этому традиции, укоренившиеся в результате природных условий. Широкие карнизные свесы защитят и стены, и окна от атмосферной воды и снегопада, примут на кровельное покрытие струи косого дождя, сильный ветер. Стены и цоколь дома должны намокать как можно меньше – это правило действует для всех конструкций и для очень многих, если не для всех стеновых строительных материалов, а также отделок стен.

Высокие окна одноэтажных домов предохраняют от дождей и снега широкими карнизами, летом – карнизы дают тень, защищая комнаты от излишнего зноя. Кроме того, отделки и подшивки карнизных свесов исключительно выразительны в архитектурном плане, они могут кардинально изменить облик и настроение дома, изменив его пропорции. Зрительно свес карниза увеличивает площадь здания, при этом уменьшая его высоту. Ширина свеса может достигать 0,8 и более, даже более метра, такое решение связано с конструкцией стропильной системы. Для домов с мансардами ширина свеса выбирается в большую сторону, не только из соображений привлекательных пропорций, но и для защиты вертикали стен под мансардными скатами. В местностях со спокойным климатом и редкими несильными ветрами не редкость дома, не имеющие карнизных свесов вообще. Исключение – классический каменный английский дом с черепичной крышей и крошечным карнизным свесом, но это тоже объяснимо — каменные стены и небольшие окна и не нуждаются в особой защите от непогоды.

Узкие свесы крыши могут опираться на выступы стен, зрительно – свесы лежат на карнизах, а карнизы «завернуты» на стены фронтонов. Общее впечатление от дома – компактность при устремленных вверх линиях, стройность и легкость всего облика строения. Для дома, находящегося в условиях плотной застройки, с маленьким садовым участком или вообще без участка — узкие свесы более практичны и выглядят органичнее.

Под широкими свесами образуется очень комфортное и защищенное пространство. Варианты использования этого пространства и уюта – обустроенные места для отдыха под стенами дома, со скамейками, вазонами с цветами, возможно – и с чайным столиком. Более утилитарное использование «подкарнизной полосы» — поленница, место для хранения огородного инструмента, летняя кладовая для хранения и сушки трав, фруктов. Наиболее выразительны дома с широкими карнизами, утопающие в садовой зелени и цветах, рядом с окрестными газонами или лужайками.

Строгого регламента для проекции вылета крыши на горизонталь, или карнизного свеса, в строительных нормах нет. Есть только общие указания, что свес материала кровли не должен превышать небольших значений – шифер (асбоцементный волнистый) – до 5 см, керамическая черепица – до 7 см, кровельная сталь – до 10 см. Рекомендации даны для открытого, безопорного свеса, из расчета и прочности материалов кровельного покрытия. Но для крыши частного дома можно запроектировать тот карниз, который нужен для архитектурной красоты и из практических соображений функциональности, хотя стропильная система для большого свеса будет немного технически сложнее и затратнее.

Карнизные свесы, как любая конструктивная часть дома, влияют и на его энергоэффективность. Недаром выходящие на юг и юго-восток окна первых этажей оборудуют на лето маркизами или рольставнями с затеняющими козырьками. Солнечный нагрев в летнюю жару добавляет немало затрат на кондиционирование. Эти устройства обычно планируют при разработке проекта здания. Верхние окна под карнизным свесом так же могут участвовать в экономии энергии, если находятся под свесом крыши, рассчитанным по ширине и высоте расположения над окнами таким образом, чтобы в зимние месяцы пропускать как можно больше солнечных лучей в комнаты, а в летние – максимально затенять окна.

Карнизные и фронтонные свесы

Свесы следует подразделять на фронтонные и карнизные, их конструкции отличаются. Фронтоны и фронтонные свесы расположены чаще с боковых (фронтальных) сторон здания, очень редко – на фасаде. По конструкции фронтонный свес может быть выполнен заподлицо или с выступами стропильных ног. Если стропильные ноги не выступают за фронт стены, водоотвод с кровли решают дополнительным крепежом сливов. Фронтонные свесы должны выполнять ту же функцию, что и карнизы – защищать стены на верхних участках, это их главная задача. Выступающий фронтонный карниз, как правило, подшивают, классический размер выступа фронтонного свеса – 0,5-0,6 метра.

Виды и конструкции карнизных свесов

Карнизные свесы тоже отличаются по конструкциям – свесы могут быть выполнены заподлицо, открытыми и закрытыми. При открытых карнизах стропила выступают за плоскость стен, а сливные устройства часто устанавливают на боковые части стропил, или крепят к их верхним сторонам. Открытые карнизы часто применяют для индивидуальных домов.

Для высотного или многоэтажного дома открытый карниз редкость. Но все чаще частные дома строят с закрытыми свесами, применяя для подшивки неконструктивную разновидность сайдинга – софиты. Результат – аккуратный и эффектный облик дома и удобство в эксплуатации. Кроме того, современные виды софитов имеют как сплошную, так и перфорированную конструкцию, помогая решить вопрос с вентиляцией подкровельного пространства.

И конструкция, и размеры свеса карниза зависят от установки и конструкции стропильной системы. Конструкции свесов рассчитываются на нагрузки от веса, снега и ветра, как часть крыши, и при некорректности расчета и монтажа могут оказаться перегружены. Также важны вопросы креплений и соединений стропил и карнизных элементов, а также правильная вентиляция.

Вентиляция подкровельного пространства

Закрытый карнизный свес имеет внутри вентилируемое пространство. Фронтоны не требуют дополнительных вентиляционных отверстий, и подшиваются сплошными софитами.

Карнизные свесы, в отличие от фронтонных, должны обеспечивать вентиляцию не эксплуатируемых чердаков или пространства под кровлей. Воздух проходит снизу-вверх, к коньку крыши. В верхних частях крыш необходимо делать продухи, чтобы воздух выходил, а в карнизных свесах – приточные отверстия. Размеры этих отверстий рассчитывают по общей площади проекции крыши – 1/500 этой площади. Столько же должны иметь по площади и выходные отверстия в верхних уровнях крыши. Все вентиляционные отверстия закрывают сетками от птиц и насекомых.

Воздухообмен достигается встроенными отверстиями в подшивке свесов кровли или подшивкой «дышащими» материалами. При подшивке сплошным софитным сайдингом делают вентиляционные отступы от стен здания. Эти отступы, или зазоры, закрывают вентиляционными решетками или панелями с перфорацией. Перфорированные софиты имеют воздушные отверстия, и при их применении не требуется дополнительных мер для устройства вентиляции.

Карнизные свесы, не имеющие подшивки, также возможны и очень интересны как дизайнерский штрих, при общей архитектурной гармонии. В этом случае и нижняя поверхность кровли, и торчащие стропильные ноги открытой конструкции широкого свеса по-особому эффектны и вполне эстетичны.

Что такое кровельное покрытие и как оно работает?

Когда дело доходит до вашей крыши, черепица часто получает все преимущества. Асфальтовая черепица выглядит красиво, выдерживает непогоду, отличается прочностью и долговечностью. Однако черепица — это только часть всей кровельной системы.

Незаметный герой операции — кровельный кровельный . Гидроизоляция крыши — это тонкий слой металлической пленки, используемый для отвода воды от швов и стыков, где влага может проникнуть в крышу и вызвать повреждение водой.

С помощью подкладочного покрытия на вашей крыше требуется гидроизоляция, чтобы вода не попадала под черепицу.

Гидроизоляция имеет решающее значение для определенных участков вашей крыши, а именно мест, где поверхность крыши встречается со стеной (боковые и передние стены), нижних точек, где встречаются два ската крыши (называемые впадинами), выступов крыши (вентиляционные отверстия в ванной / кухне) , световые люки) и кромки крыши (грабли и карнизы).

Большинство гидроизоляций изготавливается из таких металлов, как алюминий, медь, нержавеющая или гальванизированная сталь. Оклады можно использовать вокруг окон, дверей, дымоходов, желобов — практически любого внешнего стыка, по которому должна стекать вода.

Общие типы кровельного гидроизоляции включают:

Базовый гидроизоляционный элемент и ступенчатый гидроизоляционный слой используются там, где вертикальная стена дома пересекает поверхность кровельного настила.Двумя основными типами стен являются:

1. Передние стены (также называемые верхними стенами ): вертикальные стены за наклонным настилом крыши
2. Боковые стенки: Вертикальные стены по краю наклонного настила крыши

As дует ветер и льет дождь, вы можете представить, как бы вода обрушилась на стены этого дома. Вода будет стекать по стене прямо в стык, где она встречается с настилом крыши внизу.

Благодаря гидроизоляции основания на стыке вода останавливается еще до того, как она попадет между стеной и черепицей и направится в водостоки. Мерцание крыши действует как желоб для вашей крыши!

Некоторые ключевые моменты, о которых следует помнить:

• Цоколь — это решение для фасадных стен. Базовая планка — это одна длина планки, которая изогнута (по длине) в соответствии с уклоном крыши. Гидроизоляция основания устанавливается поверх стяжки, но под сайдингом и черепицей, поэтому с земли ее может не быть видно.
• Ступенчатый оклад ВСЕГДА следует использовать там, где настил крыши встречается с боковой стенкой. Кусочки ступенчатого гидроизоляции изгибаются под углом относительно уклона крыши и устанавливаются по всей длине боковой стенки в месте ее соединения с настилом крыши. Обшивка должна быть частично обнажена вдоль стены. Поскольку вы можете видеть ступенчатую миграцию, некоторые домовладельцы выбирают более дорогой материал для гидроизоляции, например медь, для достижения определенного эстетического вида.

Долины — это места, где две крыши наклонены друг к другу, образуя невысокую линию, которая выглядит как долина между двумя горами.

Вода течет в долины на вашей крыше так же, как реки текут по горным долинам. Как вы понимаете, долины — главная цель проникновения воды.

Итак, что делать?

Некоторые черепицы можно плести, чтобы обеспечить дополнительный слой защиты впадин крыши. Однако многогранная черепица просто слишком толстая и негибкая, чтобы ее ткать.

Решение: доловидный оклад.

Металлический фартук устанавливается поверх подкладки, но не по краям черепицы.В этом стиле «открытой долины» черепица на каждой секции крыши не соприкасается. Они устанавливаются внахлест и образуют щель, открывающую мерцание ендовы. Это позволяет воде стекать с краев каждой крыши в просвет долины и вниз к желобам.

Долина видна с земли. Некоторые домовладельцы выбирают уникальный цвет мерцания долины, чтобы добавить яркого контраста к цвету своей черепицы.

Проходы, такие как дымоходы, вентиляционные отверстия, световые люки и слуховые окна, являются более сложными элементами кровли, когда дело доходит до оклада. Каждая функция требует уникального набора материалов и методов установки для обеспечения водонепроницаемости.

Хотя потребности в гидроизоляции в каждом месте проникновения могут отличаться, гидроизоляция этих мест всегда имеет решающее значение.

«Гидроизоляция и пробивки в кровельной системе подобны удержанию лодки на плаву. В морском судне у вас есть отверстия в корпусе, которые должны удерживать воду, иначе вы утонете. В доме экстремальные погодные условия, ветры, дожди, вызванные ветром, циклы замораживания-оттаивания и циклы летнего дождя, которые постоянно бьют по внешнему виду вашего дома », — Джефф Франц, Вашингтон Д.C. Территориальный менеджер CertainTeed Roofing Products объясняет.

«Использование надлежащих элементов гидроизоляции и поддержание проемов, таких как световые люки, имеют решающее значение для работы крыши как системы… Новые технологии в кровельных покрытиях и кровельных материалах, не говоря уже об уровнях производительности продукта, значительно улучшились за последние 20 лет, и компоненты должны соответствовать новой системе крыши ».

Капельный край направляет воду на край вашей крыши, чтобы она не попала под кровельные материалы и не сгнила дерево по краям.Капельный край САМЫЙ важен на передних краях крыши, но все же хорошо, чтобы они были и на краях карниза.

Не забывайте мигать на переднем крае!

Знаете ли вы, что наиболее частой причиной всех претензий по страхованию жилья является повреждение от ветра?

По данным The Travelers Companies Inc., 25% всех убытков с 2009 по 2015 годы были вызваны ветром.

Во время сильных ветров черепица с большей вероятностью поднимется вдоль граблей, где она не перекрывается по краю.Вспышка, обернутая на грани, дает дополнительный уровень защиты.

Ваша черепица и водосточные желоба выполняют большую часть работы по установке карниза, поэтому отвод от стока — это просто поддержка по вызову. Кромка на карнизе защищает облицовку от воды, вызванной забитыми желобами или ледяными дамбами.

В то время как на некоторых крышах может не быть стен или впадин (на шатровой крыше их нет!), Которые необходимо окрасить, на всех крышах может быть потепление на карнизе. Ваш специалист по кровле объяснит вам, какие варианты лучше всего подходят для вашей кровли.

Кровельный оклад в каждом доме отличается, потому что он всегда соответствует уникальным особенностям вашей крыши. Выбранный вами тип черепицы и стиль вашего дома во многом зависят от типов гидроизоляции, которые порекомендует ваш специалист по кровле.

Свяжитесь с Long Roofing по телефону (866) 270-2885 или посетите нас онлайн, чтобы запросить смету. Лицензированный профессионал приедет к вам домой на бесплатную, без каких-либо обязательств оценку, чтобы заменить вашу старую крышу красивой новой крышей с гарантией до 50 лет!

Части дома, о которых вы не знали, имели название

Определение деталей дома

Вы когда-нибудь пытались указать кому-нибудь на архитектурную деталь, только чтобы нащупать, как ее назвать? Или позвонить подрядчику, чтобы он отремонтировал часть вашего дома, и должен назвать это «вы знаете, эта штука»? Не волнуйтесь, это случилось со всеми нами. Итак, чтобы помочь вам в следующий раз, когда вам нужно будет идентифицировать часть структуры или элемента дизайна, вот несколько определений, с которыми не были знакомы даже некоторые из наших редакторов TOH .

Баржовая доска

Доска, прикрепленная к краю двускатной крыши. В стилях домов, таких как готическое возрождение и Тюдор, на баржевых досках часто присутствует сложная резьба или красочные окрашенные детали.Также называется кромкой или фронтоном.

Проверить горло

Паз в нижней части подоконника, предотвращающий попадание дождевой воды на стену.

Clerestory

Ряд окон, расположенных высоко в стене.

Крикет

Вторая небольшая заостренная крыша, отводящая дождевую воду вокруг чего-либо, например дымохода, выступающего из основной крыши.

Выцветание

Выветривание обнаженных кирпичей или камней, которые выглядят белыми и порошкообразными. Он появляется, когда природные соли материалов выщелачиваются и кристаллизуются.

Анфилада

Серия дверей в смежные комнаты, расположенные так, что есть одна непрерывная линия обзора.

Щечки камина

Угловые грани проема топки.

Габлет

Маленькие фронтоны, часто встречающиеся над единственным слуховым окном.

Окорок

Изогнутая часть арки, ограниченная вершиной арки и капителью или опорой.

Inglenook

Уголок, обычно для сидения, рядом с камином.

Причал

Верхний этаж конструкции дома, который выступает за уровень ниже.

Змеевик

Середина группы из трех ступенек или забежных ступеней клиновидной формы, которые вместе делают поворот на 90 градусов.

Oxeye

Маленькое круглое или овальное окно, часто встречающееся в мансардных окнах. Также называется «яблочко» или oeil-de-boeuf.

Помель

Петля, имеющая только одно шарнирное соединение.

Quoin

Угловой отделочный камень для каменных зданий.

Scuncheon

Любая щель между внутренней поверхностью дверного или оконного косяка и стеной.

Скаттл

Проем в потолке с крышкой или люком.

Спандрель

Стеновое пространство между внешней струной лестницы и полом или стеновое пространство между уступом арки и внешними стенами.

Тимпан

Треугольная утопленная центральная часть фронтона, окаймленная лепниной.

Все, что вам нужно знать

Вытяжка — это экономичный способ расширить жилое пространство вашего дома без сложностей полноценной пристройки дома. I Вот что они могут сделать для вашего дома.

Что такое выпуклость?

Выступ — это дополнительное пространство, которое значительно меньше, чем пристройка полного дома, и обычно меньше, чем средняя спальня.Например, пристроенные апартаменты или «квартиры для бабушек» можно рассматривать как надстройку, поскольку они не были частью первоначального плана этажа. Эркеры соответствующей площади тоже можно рассматривать как небольшие выступы.

Не существует стандартных правил для конструкций с выступом, если они соответствуют местным и международным строительным нормам. Однако есть определенные характеристики, которые отличают их от других типов реконструкции:

1. Они могут быть всего два фута — Выступы могут достигать 15 футов от основной конструкции, но выступ может быть относительно неглубокий, как 2 фута.Несмотря на размер, на них можно использовать стандартные строительные материалы.

2. Для небольших выступов используются консоли — Консоль — это структурный элемент, закрепленный на стене или другом вертикальном элементе. Небольшие выступы, особенно построенные на верхних этажах, поддерживаются консолями. Для больших выступов обычно требуются опорные стойки.

3. Им не нужна собственная система отопления, вентиляции и кондиционирования воздуха. — Учитывая их размер, для аварийных выходов обычно не требуется собственная система HVAC.

4. Обычно они имеют односкатную крышу. — Отбойники могут быть оборудованы собственной односкатной или односкатной кровлей или плоской крышей (в отличие от расширения существующей крыши) и могут иметь собственную водосточную систему .

Преимущества Bump Out

За исключением, пожалуй, «бабушкиной квартиры», которая обычно может функционировать как отдельная жилая зона, «выпуклости» обычно предназначены для расширения небольших площадей, таких как кухни, домашние офисы или второстепенные спальни.Выступающие элементы предлагают немедленную выгоду в виде увеличенного пространства и могут использоваться практически для всего, что может понадобиться комнате: для хранения вещей, места для кухонного острова или расширенной обеденной зоны. Вытяжные выступы можно использовать даже для расширения ванной комнаты на три четверти до полной.

В чем бы вы ни нуждались, RoofCrafters, Inc. может помочь вам построить это. Мы также предоставляем услуги по замене и ремонту крыш. Позвоните нам по телефону (512) 331-5500 или заполните нашу контактную форму, чтобы записаться на прием.

Важность кровельного ремонта

Кровельный оклад обеспечивает защиту различных участков вашей кровли и работает вместе с вашим кровельным материалом. Обшивка применяется к углам и впадинам кровли, а также к объектам, выступающим через крышу. Итак, давайте поговорим о том, что именно такое кровельное покрытие. Как это работает? Где это используется? И различные типы кровельных элементов, например, встречные или ступенчатые.

Гидроизоляция обычно изготавливается из металла, но может содержать сталь, цинк, медь, алюминий и даже пластик или резину. Гидроизоляция используется для обеспечения водонепроницаемости элементов крыши и предотвращения повреждений. Без гидроизоляции компоненты крыши, такие как стыки между стенами, слуховыми окнами или дымоходами, могут контактировать с водой, которая может насыщать, протекать и повредить компонент или конструкцию дома. Короче говоря, кровельный оклад сохраняет целостность вашего дома.

Гидроизоляция осуществляется путем соединения с различными компонентами кровли, и они могут перекрываться и соединяться друг с другом, чтобы предотвратить проникновение утечек через крышу или любую из конструкций на вашей крыше.Гидроизоляцию можно установить с помощью гвоздей, клея и уплотнения, чтобы ваша крыша оставалась водонепроницаемой.

Установка кровельного покрытия происходит по всей крыше, включая все следующие места:

• Долины и стыки — стыки, обнаруженные по всей конструкции крыши, более восприимчивы к проникновению воды, как и впадины крыши. Стыки крыши часто не являются водонепроницаемыми, а впадины крыши собирают больше воды, чем остальная часть крыши. Гидроизоляция крыши гарантирует, что эти критически важные области вашей крыши будут защищены.

• Выступы на крыше — Если из вашей крыши что-то выступает, необходимо установить гидроизоляцию для защиты. Если, например, у вас есть кабели, которые связаны со спутником, установленным на вашей крыше, мигание может защитить отверстие для спутниковых кабелей от воды и предотвратить любое повреждение в будущем.

• Капельная кромка — Капельная кромка — это гидроизоляция, которая применяется к краям крыш, где нет желобов. Думайте о капельной окантовке как о специальной крыше, высвечивающейся на краю вашей крыши, которая действует как направляющая, предотвращающая попадание воды за желоба и гарантирующая, что вся вода направляется от вашей крыши.

• Дымоходы — Облицовка дымохода необходима, так как вода может стекать и собираться прямо у основания дымохода. Дымоход должен быть установлен у основания дымохода, чтобы вода не просачивалась в стык между вашей крышей и дымоходом.

• Трубы — Вероятно, что на вашей крыше есть несколько труб, которые проходят через поверхность вашего дома. Например, у вас, вероятно, есть дренажно-сливные отверстия, которые предотвращают повышение давления в вашей сантехнике. Эти трубы могут поставить под угрозу водонепроницаемую крышу, если их оставить без защиты. Вокруг этих труб можно разместить специальные «сапоги для труб», которые работают именно так, как звучит, чтобы защитить вашу крышу.

• Отводы — Отводы устанавливаются в самом нижнем стыке между кровлей и стеной. Проблесковый маячок, также известный как мигание переключателя, отводит дождевую воду от вашей стены в желоб, чтобы избежать любых утечек насыщения на вашей крыше.

Если вы когда-либо замечали утечки из-за дымохода или вентиляционного отверстия, скорее всего, ваш оклад был установлен неправильно или его уже недостаточно. Основная цель гидроизоляции кровли — защитить ваш дом от влаги и насыщения. Гидроизоляция простирается под кровлей и примыкает к сайдингу, чтобы создать прочное водонепроницаемое уплотнение в вашем доме, защищающее вас от непогоды. Он также намного более прочен и служит дольше, чем попытки герметизировать или уплотнить пространство. До появления листового проката строителям приходилось использовать разные методы, чтобы минимизировать проникновение воды. Эти методы включали в себя уклон черепицы от стыков, установку дымоходов на коньке и строительство ступенек по бокам дымоходов для отвода воды.

Кроме того, кровельный оклад менее подвержен колебаниям температуры. Если и когда другие компоненты вашей крыши немного сдвинутся из-за расширения из-за тепла или льда, гидроизоляция по-прежнему сможет действовать как барьер от элементов.Если у вас есть какие-либо опасения или мысли о возможной утечке, позвоните своему местному подрядчику по кровле.

Оклейка также придаст вашей крыше чистый законченный вид. Есть участки крыш и внешних стен, которые более восприимчивы к утечкам и повреждению водой, например, впадины или стыки, где встречаются секции крыши или стены. Обычно его устанавливают вокруг конструкций, пересекающихся с линией крыши, таких как слуховые окна, световые люки, вентиляционные отверстия и дымоходы. Оклады изготавливаются из различных материалов, чтобы удовлетворить желаемый вид потребителя.Хотя на рынке вы можете увидеть вспыхивающие резины или пластмассы, металлические всплески являются более заметным видом. Одним из наиболее распространенных типов металлических гидроизоляционных материалов является алюминий, поскольку он обычно является наиболее экономичным, прочным и устойчивым к погодным условиям.

Начнем с того, что встречная планка — это только один из видов гидроизоляции и метод, который используется для предотвращения проникновения влаги в дом за вертикальным фланцем верхнего или бокового перекрытия.Металлические детали устанавливаются таким образом, чтобы вода не проходила через конструкцию в месте ее стыка и обеспечивала отвод воды от конструкции. Иногда материала, такого как винил, для облицовки наружной стены будет достаточно, чтобы он сам служил встречным окладом, а в других случаях устанавливается отдельный элемент. Это особенно важно в конструкции, стены которой кирпичные или каменные. Процесс установки встречной планки — одна из важнейших составляющих любой кровельной системы.Этот тип гидроизоляции следует использовать вместе с основанием и ступенчатым гидроизоляционным слоем, чтобы создать водонепроницаемую преграду.

Гидроизоляционная мембрана — это первый слой, который укладывается перед установкой черепицы, называемый гидроизоляцией основания. Эта мембрана не только покрывает первый слой крыши, но также поднимает близлежащие стены или дымоходы, чтобы помочь в процессе мигания любых стыков или впадин между конструкциями. Затем под каждую черепицу, устанавливаемую рядом с вертикальной стеной, кладут L-образные металлические детали, обычно из алюминия.Одна сторона L-образного алюминиевого оклада находится под черепицей, а другая сторона прикрепляется к стене. Этот слой называется ступенчатым прошиванием.

В отличие от ступенчатого оклада, следующий слой устанавливается сплошной полосой. Устанавливается либо за, либо сверху стены, прилегающей к черепице, и закрывает ступенчатый гидроизоляционный слой. Этот последний слой называется прилавком, крышкой или заглушкой и чаще всего состоит из алюминия или оцинкованной стали, но также встречается из меди, олова или даже пластика.В зависимости от ситуации, крыши с установленной ступенчатой ​​планкой может быть достаточно самой по себе в сочетании с виниловым сайдингом, который может использоваться в качестве встречной планки, если ступенчатая планка проходит под ней. В противном случае встречный оклад является критическим требованием для всех крыш.

Установка накладок счетчика может быть выполнена одним из трех способов. Первый — это противопожарный оклад через стену, который прикрепляет оклад к полости стены, а наружный сайдинг или кладка покрывают его.Такой тип установки возможен только во время нового строительного проекта; в противном случае это обычно оказывается слишком дорогостоящим.

Второй метод, используемый для установки встречной планки, называется накладкой на поверхность. Этот метод прикрепляет гидроизоляцию к внешнему сайдингу с помощью герметика, обычно герметика, для герметизации верхней части гидроизоляции для поверхностного монтажа. Это наименее затратный метод установки, однако герметичное уплотнение необходимо будет контролировать и со временем ремонтировать или заменять, поскольку оно неизбежно выходит из строя.

Профнастил Reglet — это компромисс между планками для монтажа на стену и на поверхность. В наружной кирпичной кладке делается разрез под углом 90 градусов, и гидроизоляционный материал закрепляется в канавке, выполненной с помощью разреза под углом 90 градусов, и сгибается вниз, чтобы проходить параллельно внешней кладке. Хотя это более дорогостоящий и инвазивный метод, чем монтаж на поверхность, монтаж с помощью реглета не требует обслуживания и прослужит намного дольше, чем герметик. Из-за этого оклад с помощью реглета является более удобным и долговечным вариантом, и его рекомендуется использовать вместо накладного оклада.

Правильная установка верхнего и бокового перекрытия отнимает больше времени, если наружное покрытие стены выполнено из кирпича или камня. «Отнимает много времени» может означать «дороже», поэтому много миганий счетчика вы увидите на кирпиче и камне. стены будут неправильно установлены и будут полагаться исключительно на какой-то герметик для предотвращения проникновения влаги. Герметик со временем высыхает, сжимается и трескается, оставляя место для проникновения влаги и будущих повреждений водой.Поэтому рекомендуется установить окантовку слива, чтобы обеспечить максимальную защиту от проникновения влаги.

Ступенчатый оклад представляет собой L-образный кусок металла, обычно из алюминия или оцинкованной стали, и используется там, где наклонная крыша пересекает вертикальную стену. Ступенчатая гидроизоляция переплетается с черепицей и действует по существу как черепица с неперевёрнутой опорой, чтобы обеспечить переход вертикальной дренажной плоскости стены к дренажной плоскости крыши. Одна сторона L-образного ступенчатого гидроизоляции находится за плоскостью вертикального дренажа или приклеена к ней каким-либо герметиком и / или изолентой. Нижняя ножка ступенчатого гидроизоляции размещается над плоскостью водостока. Важнейшим компонентом ступенчатого гидроизоляции является часть, которая находится в конце ската крыши, называемая откидным гидроизоляционным слоем. Эта кровельная гидроизоляция направляет воду от прилегающей стены и гарантирует, что ступенчатая гидроизоляция не собирает воду на поверхности этой стены.

Непрерывный гидроизоляционный слой иногда наблюдается там, где крыша встречается с боковой стенкой, а не ступенчатым гидроизоляцией, но в конечном итоге ступенчатый гидроизоляционный слой лучше предотвращает утечку воды.

Ступенчатая окантовка перенаправляет воду обратно на черепицу и прочь от впадин и стыков. Даже если одна ступенька не срабатывает, следующая миграция и черепица под ней начинают процесс заново, обеспечивая систему защиты вашей крыши от повреждения водой. Непрерывный гидроизоляционный слой у боковой стенки — это один из способов установки гидроизоляции на крышу, но это неправильный способ. Некоторые могут подумать, что одна часть прошивки обеспечит большую защиту, чем несколько частей прошивки, но это не работает.Как только выйдет из строя даже небольшая часть непрерывного мигания, произойдет утечка. Каждый дополнительный ливень будет добавлять больше воды, и, прежде чем вы это заметите, у вас есть гнилое дерево и инспектор крыши в вашем доме.

Ступенчатая прошивка предлагает гораздо лучшую защиту от протечек, потому что даже если одна ступенчатая прошивка не удалась, вода просто попадает на следующую ступеньку. Затем гидроизоляция направляет воду на черепицу, а вода стекает по крыше.

Отводной оклад, который также можно назвать отводным окладом, представляет собой специальный тип окладов, устанавливаемый на краю оклада, который отводит дождевую воду от облицовки в желоб. Если ваш кровельный подрядчик правильно установит защитный гидроизолятор, он обеспечит отличную защиту от проникновения воды за наружное настенное покрытие в месте его окончания. Отливка требуется независимо от кровельного материала, за исключением кирпича или бетонного блока.

Да, может быть несколько факторов, которые могут привести к проникновению дождевой воды, но, в частности, отсутствие защитной мигания часто приводит к концентрированным областям скопления воды и потенциально серьезному повреждению наружных стен.Если вы обнаружите насыщение и, возможно, рост растений на внешней обшивке вашего дома, возможно, вы пропустили проблесковый маячок, что привело к повреждению водой.

Облицовка фартука — это металл, закрывающий переход между скатом крыши и проходом в крыше, например слуховым окном или дымоходом. Правильная установка этой планки имеет решающее значение для защиты некоторых из наиболее уязвимых участков вашей кровельной системы.

Фартук обычно применяется в составе двухкомпонентной кровельной системы.Фартук представляет собой нижнюю L-образную деталь, заменяющую обычную ступенчатую обшивку, которая покрывает кровельный материал и проходит вверх по вертикальной поверхности проема крыши. Вторая часть системы — это то, к чему мы прикоснулись, а именно встречная планка, которая проходит параллельно вертикальной поверхности и закрывает вертикальную часть фартука.

Теперь, когда вы разобрались с той важной ролью, которую играет кровельная гидроизоляция, когда речь идет о защите вашей крыши, легко понять, почему она необходима почти во всех кровельных проектах.Без кровельного покрытия наши крыши были бы намного более восприимчивыми к повреждению водой, что стоило бы домовладельцам тысяч долларов на ремонт или замену. Поэтому при осмотре или установке вашей следующей крыши убедитесь, что гидроизоляция правильно установлена ​​местным подрядчиком по кровельным работам, чтобы обеспечить наилучшую защиту вашей крыши.

Общие сведения о мигании | Building Science

Гравитация — движущая сила дренажа. Направление «вниз» использует силу тяжести, а направление «наружу» уводит воду от конструкций ограждающих конструкций, проемов, компонентов и материалов.Как правило, чем раньше будет выведена вода, тем лучше. Рано, что не всегда может быть практичным — например, в оконных проемах, где слив окна в дренажное пространство за облицовкой часто бывает более практичным, чем слив их на внешнюю сторону облицовки.

Самым элегантным выражением этой концепции является гидроизоляция (см. Гидроизоляция от крыши до стены с пенопластом ). Вспышки — это самый недооцененный и, возможно, самый важный компонент ограждения здания. Отливы объединены с плоскостями дренажа, создавая практически для всех целей оклад для всей сборки.

Металлические накладки на зданиях выполняют несколько схожих, но немного разных функций.

1. , чтобы направить воду, которая проникла за облицовку, обратно наружу (например, в гидроизоляцию основания стены), или

2. для защиты границы раздела между двумя различными элементами корпуса (например, в качестве гидроизоляции от крыши к стене), или

3. , чтобы пролить воду на выступающие элементы здания (например, окна / двери / планки), или

4. все три.

Отливы необходимы везде, где плоскость дренажа заканчивается, например, на краю крыши или у основания стены, или прерывается, например, в отверстиях, пересечении узлов, контрольных стыках или проходах в плоскости дренажа. Обшивка не должна направлять воду на другой строительный элемент таким образом, чтобы концентрировать влагу. Обшивка предназначена для уменьшения нагрузки влаги на ограждение здания.

Ступенчатый оклад

Ступенчатый оклад используется там, где скатная черепичная крыша пересекает вертикальную стену.Ступенчатые гидроизоляционные элементы переплетаются с черепицей и действуют по существу как черепица с перевернутой ногой, обеспечивая переход вертикальной дренажной плоскости стены к дренажной плоскости крыши. Перевернутая полка ступенчатого гидроизоляции находится за плоскостью вертикального дренажа или приклеивается к ней липкой мембраной и обшивочной лентой. Нижняя ножка ступенчатого гидроизоляции размещается над плоскостью водостока.

Важнейшим компонентом ступенчатых обшивок вдоль ската крыши является отводной оклад. Гидравлический оклад отводит воду от прилегающей стены и гарантирует, что ступенчатый оклад не концентрирует воду на поверхности стены.

Отливы головы

Отливы головы используются для отвода воды от отверстий, таких как окна и двери. Отводы головы следует устанавливать с положительным наклоном наружу. Облицовка над фартуком никогда не должна опираться на оклад, так как это приводит к проблемам с изгибом оклада в неправильном направлении и наклоном назад к зданию.Отражения головы должны выходить сбоку за проемы с обеих сторон.

Мигающие проходы

Фланцевые заглушки проходов легко интегрируются в плоскость дренажа. При наложенных внахлест дренажных плоскостей, таких как строительная бумага, материал дренажной плоскости помещается под фланцевую крышку, а затем следующий лист накладывается на фланцевую крышку. В случае обшивки дренажной плоскости или домашних оберток крышка с фланцами прикрепляется к дренажной плоскости с помощью соответствующей ленты, как показано ниже.

Заглушки или другие готовые планки могут обеспечить элегантные решения для проходок через плоскость дренажа. Там, где требуется построить гидроизоляцию из листового металла или гидроизоляционную мембрану, завершенная установка должна соответствовать основным правилам гидроизоляции: вниз и наружу. Отсыпки всегда должны направлять воду через плоскость облицовки или дренажа без отверстий, через которые вода могла бы направляться обратно в стену.

Стандартные детали гидроизоляции

Рисунок 1

Основы гидроизоляции

Рисунок 2

Гидроизоляция крыши до стены с пенопластовой обшивкой

• Перевернутая опора ступенчатого гидроизоляции герметизирована к плоскости дренажа стены с помощью клеевой мембраны.Верхний край клейкой мембраны приклеивается к плоскости дренажа оболочечной лентой. В качестве альтернативы, фартук крышки может быть вставлен в пенопластовую оболочку с помощью ленты, образующей переход к гидроизоляции крышки.

Рис. 3

Обшивка головки поверх дренажной плоскости Обшивка

• Слои гидроизоляции проходят за последующие слои
• Там, где плоскость дренажа накладывается на оболочку (т.е. сама оболочка не является плоскостью дренажа) он должен перекрывать головку или верхнюю планку

Рисунок 4

Седловая планка

• Седловая планка должна использоваться для крепления перил, консольных балок и балок, проходящих через внешние стены

Рисунок 5

Фланцевое проникновение

• Лента наклеивается в порядке от нижнего края к бокам к верхнему краю так, чтобы она прилегала правильно, т.е.е. фасонная черепица

Рисунок 6

Фланцевое проникновение со строительной бумагой

• Нижний кусок строительной бумаги заправлен под фланцевое вентиляционное отверстие
• Верхний кусок строительной бумаги наложен на фланцевое вентиляционное отверстие

Рисунок 7

Фланцевая труба Проникновение с помощью дренажной плоскости для строительной бумаги

• Гидроизоляция трубы перекрывается плиткой с дренажной плоскостью
• При неперекрытых дренажных плоскостях верхний край гидроизоляции трубы герметизируется к плоскости дренажа с помощью изоляционной ленты

Фотография 1

Неправильный уклон гидроизоляции

• Неправильный наклон гидросвета, направляющий воду обратно в здание

Фотография 2

Гидравлический гидроизоляционный слой с лепниной

• Гидравлический гидроизоляционный элемент направляет воду от поверхность прилегающей стены
• Step flas деталь петли сверху перекрывается надставкой

Приделка крыши к стене из бревна

Q : Как сделать гидроизоляцию черепичной крыши каркасной пристройки там, где она встречается с существующей стеной бревенчатого дома?

A : Роберт У. Чемберс, консультант и специалист по строительству бревенчатых домов, отвечает : Новая крыша пристройки будет иметь ступенчатый оклад, устанавливаемый обычным способом с добавлением металлического оклада при укладке каждого ряда черепицы. Но сама ступенька не крепится к срубу. После завершения пристройки кровли к существующей стене бревенчатого дома прикрепляется встречная обшивка, перекрывая ступенчатую обшивку не менее чем на 2 дюйма. Высота ступенек и контрсделок частично зависит от того, ожидается ли в будущем оседание бревенчатой ​​стены (подробнее об этом позже).

Для установки встречной прошивки сделайте пропил или реглет в бревнах, чтобы захватить верхнюю часть встречной прошивки. Реглет должен быть достаточно глубоким, чтобы полностью перекрыть «впадины» между бревнами, и иметь уклон не менее 30 градусов для дренажа. Лучше всего разрезать реглет с помощью циркулярной пилы, используя прямой край для направления разреза. Если реглет не прямолинейный, вставка в него контр-прошивки может быть проблематичной. Если места слишком мало для циркулярной пилы, может работать качающийся многофункциональный инструмент с полукруглым лезвием.

Контрпромыватель вставляется в реглет и удерживается на месте за счет трения, при этом для крепления не требуются штифты или гвозди. Вертикальная ножка встречной планки должна плотно прилегать к ступенчатой ​​планке (но никак не прикрепляться к ней). Контрпришивку можно заделать до реглета, но не используйте заделку там, где встречаются ступенчатая заделка и контрпришивка.

Бревенчатым домам требуется до пяти лет для того, чтобы бревна достигли равновесного содержания влаги для местных условий влажности.К этому моменту бревна будут оседать или резко усаживаться — 6% — это отраслевой стандарт, а это означает, что 9-футовая стена оседает на 6 1/2 дюймов! По сравнению с этим ваше дополнение в традиционной рамке будет очень мало уменьшаться. Так что, если бревенчатый дом, к которому вы добавляете, старше пяти лет, вам не о чем беспокоиться.

Если бревенчатому дому меньше пяти лет, то вы должны оставить зазор между нижней частью встречной планки и новой крышей, который должен быть не меньше, чем ожидаемая осадка.Вам нужно будет определить размеры гидроизоляции, чтобы при установке оставалось перекрытие в 2 дюйма, но при этом оставалось место для нижнего края гидроизоляции, поскольку она со временем оседает ближе к дополнительной крыше.

Если ожидается оседание, пристройку не следует прикреплять к бревенчатому зданию, если только вы не допускаете неограниченное перемещение бревенчатого здания. Безопаснее построить пристройку как отдельно стоящую конструкцию, удерживая приставку на расстоянии нескольких дюймов от бревен.И помните о любых выступающих частях бревен, таких как сучки, которые могут опускаться и мешать сложению, когда структура бревна оседает.

Если вы никогда раньше не работали с бревенчатым домом или не уверены в возможном заселении бревенчатых домов, я бы порекомендовал проконсультироваться со специалистом по бревенчатым домам в вашем районе. Кроме того, есть несколько хороших публикаций, которые могут помочь вам лучше понять динамику строительства бревенчатых домов: «Эффективные методы и методы строительства бревенчатых домов», доступные через Международную ассоциацию производителей бревен, и Руководство по строительству бревенчатых домов.

Словарь архитектурных терминов | PHMC> Полевой справочник по архитектуре Пенсильвании

Примечание: щелкните эскизы для увеличения изображений.

Отсеков

Количество пролетов относится к ширине здания путем подсчета количества проемов, включая двери и окна. В доме с центральной дверью и окнами по обе стороны 3 ОТСЕКА.

Колокольня

Маленькая квадратная колокольня на крыше для колокола, часто встречающаяся в церквях и школах.

Доска и рейка

Метод строительства дверей или стен, при котором древесина укладывается в вертикальные доски и удерживается на месте с помощью горизонтальной доски, называемой обрешеткой.

Кронштейны

Декоративные опоры, обычно из дерева или штампованного металла, которые появляются на линии карниза здания. Они могут быть вырезаны в виде закрученного узора или быть более простыми и являются общими для всех зданий в итальянском стиле, но часто появляются и с другими стилями.

Переборка

Перегородка — это комплект металлических дверей, обеспечивающих выход в подвал с улицы.

Контрфорс

Стеновая опора, обычно из камня или кирпича, размещаемая по бокам здания, обычно встречающаяся в некоторых церквях в стиле готического возрождения.

Стул рельс

Поручень для стула — это декоративная деревянная планка, прикрепленная горизонтально примерно на высоте спинки прямого стула.

Дымоходы

Дымоходы обычно строятся из камня или кирпича (более современные дымоходы могут быть из шлакоблока) и располагаются либо на внешних боковых стенах здания, либо в центре или внутри здания. Некоторые народные образцы строительства размещают дымоход в центре дома или в углу.

вагонка

Узкая деревянная доска, у которой один край тоньше, чем у другого, прикладываемая горизонтально к наружным стенам зданий для образования водонепроницаемой поверхности стены.

Колонна

Опорный столб, обычно круглый, на крыльцах и как декоративная деталь.

Заголовки столбцов

Капители — это вершины круглых колонн, они могут быть нескольких различных типов или порядков. Греческие дорические капители рифленые и простые, римские дорические капители гладкие и простые, ионические капители имеют бараньи рога на всех четырех углах, а коринфская капитель очень декоративна с вьющимися листьями аканта.

Колпачок

Накладка наверху стены для защиты от атмосферных воздействий.

Корбель

Декоративное использование кирпича на окнах, стенах или дымоходе или для создания формы кронштейна или зубца наверху здания под карнизом.

Карниз

Карниз — это законченный край крыши, где он встречается с внешней стеной, различных размеров, иногда простой, но часто декоративный и отмеченный скобками, зубцами, медальонами или другими декоративными элементами.

Зубчатый парапет

Низкая подпорная стена на краю крыши или крыльца с равномерным рисунком проемов, образующих зубчатую стену. В средневековье отверстия использовались для защиты крепостей, отсюда и термин «бойница».

Крестинг

Гребень крыши — ажурное декоративное ограждение из кованого железа, обрамляющее край или вершину крыши, часто встречающееся в зданиях в стиле Второй Империи (мансарде).

Купол

Купол — это небольшая декоративная выступающая башня в верхней части крыши здания, часто квадратная, круглая или окатагональной формы.

Дормер

Оконный проем на уровне крыши, увенчанный фронтальной или односкатной крышей.

Карниз

Край крыши, выступающий над внешними стенами, иногда с открытыми стропилами.

Дормер для век

Декоративное окно полуэллиптической формы, расположенное на поверхности крыши, по форме напоминающее глаз.

Фасад

Фасад здания, обычно относящийся к фасаду.

Фанлай

Полукруглое (веерообразное) окно, расположенное над дверью, обычно встречается в зданиях в стиле федерального и колониального возрождения.

Узор с отверстиями

Расположение окон на фасаде здания.

Finial

Декоративный элемент на шпиле, куполе, фронтоне или стойке ворот.

Фламандский фронт

Декоративный фронтон, часто встречающийся во Фландрии и Нидерландах, стороны которого падают каскадом прямых углов, также называемый фронтоном с вороной ступенькой.Используется как декоративное украшение в стилях Викторианской эпохи в США.

План этажа

План различных уровней здания с указанием расположения комнат, внутренних стен, дымоходов, подъездов и лестниц.

Рифленая

Флютинг — это декоративная отделка деревянных колонн или отделки, в которой на поверхности вертикально вырезаны параллельные канавки.

Frieze

Фриз — это панель под карнизом в верхней части внешней стены здания, которая часто украшена скобами, зубцами или модальонами.

Перемычка

Плоский горизонтальный элемент в верхней части окна.

Кладка

Тип строительства из камня, кирпича, плитки или бетонных блоков с использованием раствора.

Багет

Декоративная приподнятая поверхность по краю архитектурного элемента, такого как окно, колонна, дверь или стена.

Миномет

Смесь песка, воды, извести и цемента, используемая для укладки кирпича, камня, плитки или бетонных блоков.

миллионов

Деревянные перегородки между стеклами окон.

Ogee Arch

Центральная заостренная арка с обратными изогнутыми сторонами, часто встречающаяся на зданиях в стиле экзотического мавританского возрождения.

Окно Oriel

Выступающий эркер, поддерживаемый скобами или треугольной опорой.

Палладианское окно

Окно с круглой аркой, состоящее из трех частей, названное в честь итальянского архитектора 15 века Андреаса Палладино, также известное как Венецианское окно и распространенное в стилях георгианского и колониального возрождения.

Парапет

Парапет — это невысокая каменная или кирпичная стена наверху здания. Зубчатый парапет имеет ритмичные перерывы в стене, чтобы создать узор зубцов.

Фронтон

Треугольное пространство, образованное фронтальной двускатной крышей, часто встречается в зданиях в стиле классического возрождения.

Кулон

Элемент из дерева или металла, свисающий с крыльца, карниза или кронштейна.

Односкатная крыша

Узкая односкатная крыша, размещаемая над первым этажом здания для защиты дверей, окон и нижних стен, часто покрывающая все четыре стороны здания.

Пилар

Опорный столб без классической деталировки.

Пилястра

пилястры являются узко выступающей колонкой крепится к стене, давая иллюзию реальной свободной колонки стоячей поддержки.

Остроконечная арка

Арка с сильной центральной точкой, обычно встречающаяся в зданиях в стиле готического возрождения.

Крыльцо

Крытое пространство за пределами основных опорных стен здания.

Портик

Небольшая входная веранда.

Койны

Quoin — это декоративные прямоугольники или квадраты из камня, кирпича, дерева или бетона, размещаемые по углам зданий для придания архитектурного интереса.

Стропила

Деревянные опорные балки для крыши, иногда видимые снаружи для определенных типов и стилей зданий.

Крыша

Крыши могут быть крутыми, плоскими или пологими и иметь разные формы: двускатные, двускатные, шатровые, ступенчатые, односкатные, двускатные или мансардные. Тип крыши — важный ключ к определению стиля здания.

Круглая арка

Полукруглая арка над окном или дверью.

Сегментная дуга

Слегка закругленная арка над окном или дверью.

Полуэллиптическая арка

Вытянутая круглая арка над окном или дверью.

Подоконник

Плоский горизонтальный нижний элемент окна или двери, часто из дерева, но иногда из камня.

Ступень

Открытая широкая ступенька, ведущая к парадной или парадной двери здания.

Рассказы

Количество этажей в здании отражает его высоту, если подсчитать количество этажей. Если в крыше здания есть слуховые окна, верхняя часть здания называется 1/2 этажа.

Штукатурка

Тонкий слой штукатурки, нанесенный на внешние стены.

Турель

Небольшая башня, часто отделанная ригелем.

Башня

Высокое строение квадратной или круглой формы, возвышающееся над остальной частью здания.

Ажурное окно

Окно с остроконечной аркой, заполненное изогнутыми каменными столпами, которые часто можно увидеть в зданиях в стиле готического возрождения.

Фонарь транец

Плоская стеклянная панель над дверью, обычно многослойная.

Тюдоровская арка

Уплощенная арка с центральной точкой над дверью или окном, обычно встречающаяся в зданиях в стиле эпохи Тюдоров (также называемая четырехцентровой аркой).

Турель

Маленькая башня на углу здания.

Wainscot

Обшивка — это покрытая деревом нижняя часть внутренней стены, обычно увенчанная перилами для стульев.Деревянная обшивка может быть однотонной или обшитой панелями с рельефной деревянной отделкой.

Стены

Историческая конструкция наружных стен может быть из бревна, камня, кирпича, каркаса или штукатурки. В более современную эпоху материалом для стен мог быть бетон, стекло или металл. Стекло Carrera было инновацией начала 20-го века, создавая гладкую, гладкую цветную стеклянную отделку, часто применяемую для стен первого этажа коммерческих зданий.

Обшивка

Наружная горизонтальная деревянная доска, уложенная нижним краем внахлест на нижнюю доску, используемую для формирования наружных стен (шире и меньше по форме, чем вагонка, хотя используется для той же цели).

No related posts.
