Как выбрать насосную станцию для частного дома

На чтение 8 мин. Просмотров 6.5k.

Проживание во многих малонаселенных пунктах, загородных домах осложняется отсутствием водопровода. Там, где водоснабжение ограничивается колодцем или водозабором из скважины, можно организовать полноценный водопровод для своего дома. Подсоединенная к трубопроводам компактная насосная станция бытового назначения, будет непрерывно снабжать питьевой водой.

Что такое насосная станция для жилого дома

Это компактное устройство, которое посредством автоматического управления обеспечивает работоспособность автономного водопровода в частном доме.

Насосная станция включает:

  • всасывающий насос;
  • напорный резервуар;
  • реле давления;
  • манометр.

Она может устанавливаться рядом со скважиной:

  • в подвале;
  • в специально предусмотренном помещении;
  • в шахте.

Качественная техника не требует специального обслуживания, надежна в эксплуатации.

Для чего нужна насосная станция

Установка бытовой насосной станции в коттеджах, дачных и загородных домах, пользующихся водой из собственных скважин, колодцев и других источников, переводит водопотребление на более высокий уровень.

Появляется возможность иметь автономный водопровод, который повысит комфортность проживания. Создаются условия для подключения сантехнических кабин, стиральных и посудомоечных машин.

Принцип работы

Действие насосной станции осуществляется при помощи насоса, гидроаккумулятора и системы автоматики, регулирующей давление. При запуске агрегата вода начинает закачиваться в напорный резервуар (гидроаккумулятор) и далее по трубопроводу.

При достижении верхнего предела давления насос отключается. Далее поступление воды к потребителю осуществляется за счет давления в аккумуляторе, до тех пор, пока оно не достигнет нижнего предела. Тогда насос вновь начинает работу.

Так постоянно обеспечивается подача воды. Реле давления, реагирующее на изменения, отрегулировано на заводе. Значение давления 2 бар для запуска насоса и 3 бар для остановки. Контроль осуществляется при помощи манометра.

Как выбрать насосную станцию

При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.

Для этого необходимо определиться с основными характеристиками будущей станции:

  • глубина всасывания;
  • производительность;
  • мощность;
  • объем гидроаккумулятора.

Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:

  1. Глубина, с которой предстоит качать воду.
  2. Расстояние от источника до точек забора воды.
  3. Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.

Мощность насосной станции

Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.

На этот показатель будет влиять:

  • высота подъема воды;
  • удаленность агрегата от скважины;
  • производительность источника водозабора.

Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.

Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.

Производительность станции

Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.

Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.

Если не предвидится большой расход потребляемой воды, то следует обратить внимание на мини – установки.

Объем накопительного резервуара

Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии.

Объем бачка может быть от 8 л до 100 л.

Защита от сухого хода и перегрева

Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.

Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.

Способы управления

  1. Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
  2. Ручной.
  3. Дистанционный.

Производители насосных станций

Среди большого выбора насосного оборудования российские потребители в большей степени доверяют:

  • итальянским установкам Marina, Pedrollo;

  • немецким маркам Karcher, Wilo;

  • российским агрегатам Джилекс.

Мощные итальянские насосные станции Marina рассчитаны на подъем воды с глубины до 25 м. Чугунный корпус позволяет эксплуатировать оборудование в любых условиях. Автоматический режим работы станции обеспечивает постоянный уровень давления в системе водоснабжения.

Производительность установки 2400 л/ч при мощности 1,1 кВт подойдет для снабжения питьевой водой и полива участка.

Бытовая станция Pedrollo надежная и производительная техника. Установка качает воду с глубины 9 — 30 м. Относительно небольшое потребление электроэнергии и производительность от 2400 до 9600 л/ч, создают условия для обеспечения системы водоснабжения частного дома, коттеджа, дачи.

Варианты емкостей от 24 до 60 л рассчитаны на различное количество расхода воды. Мощность агрегата 0.85 – 1,3 кВт

Немецкие насосные станции от Karcher, это качественное оборудование для организации водоснабжения загородного дома, коттеджа или дачи. Работа установки в автоматическом режиме не требует дополнительного обслуживания. Комплектация предусматривает электрооборудование с пониженным энергопотреблением.

Накопительные бачки емкостью 18 – 40 л выполняются из стали. Установка мощностью 0,95 кВт рассчитана на производительность 3800 л/ч.

Компания Wilo более века производит насосное оборудование. Высокое качество изделий достигается применением передовых технологий. Бытовые насосные станции этой марки относятся к самым востребованным среди потребителей.

Отмечается:

  • бесперебойная работа;
  • надежность;
  • простота использования.

Установка имеет защиту от сухого хода, перегрева, образования конденсата. Станции выпускаются мощностью от 0,55 кВт до 1,6 кВт. Можно подобрать агрегаты с объемом накопительного бачка от 8 л до 60 л. Продукция полностью укомплектована и готова к применению.

Насосные станции Джилекс (Россия) наиболее приближены к условиям применения для российского потребителя. Устройство имеет автоматическое управление, поддерживающее в системе необходимое давление.

Различные агрегаты производительностью от 2700 л/ч до 4200 л/ч и мощностью 0,50 – 1,1 кВт выпускаются для российского рынка. Объем накопительного бачка может быть от 24 л до 50 л.

Корпус выполняется из пластика или углеродистой стали, в зависимости от модели. Давление в системе проверяется по предусмотренному для этого манометру. Продукция Джилекс надежна и проста в применении.

На что следует обратить внимание при выборе

Выбирая насосную станцию необходимо учесть несколько важных моментов, которые будут влиять на эксплуатацию прибора:

  1. Производитель. Изделия производителей, положительно зарекомендовавших себя на рынке, не будут создавать проблем при эксплуатации.
  2. Материал изготовления. Агрегаты, выполненные с применением углеродистой стали имеют более длительный срок службы, чем пластиковые.
  3. Соответствие технических характеристик требуемым параметрам. Производительность, глубина водоносного слоя, объем накопительного бачка.
  4. Система защиты от сухого хода и перегрева. Наличие защиты продлит срок эксплуатации.

Достоинства и недостатки

Насосные станции полноценно питают систему водоснабжения действующую автономно. Они не только закачивают воду, но и поддерживают давление, создавая комфортные условия для бытового пользования.

Из достоинств отмечаются:

  • наличие системы защиты от сухого хода;
  • запас воды в накопительном баке;
  • использование материалов с антикоррозийными свойствами;
  • универсальное применение;
  • установка в сборе и готова к применению;
  • пониженный шум при работе;
  • экономное энергопотребление;
  • длительный срок службы.

Качественные установки не требуют дополнительных затрат на обслуживание и просты в эксплуатации.

Как любая техника, насосные станции имеют недостатки:

  1. Ограничение на глубину всасывания. Большинство установок рассчитаны на 8 – 9 м.
  2. Чувствительность к присутствию частиц песка и других загрязнений. В этих случаях требуется установка фильтра.
  3. Ввод установки в эксплуатацию требует заполнения шланга водой, настройки реле давления.
  4. Контроль над уровнем давления.

Монтаж насосной станции

Установка поступает на реализацию в полном сборе и готова к эксплуатации. Потребителю необходимо присоединить агрегат к всасывающему трубопроводу и водопроводящей системе. Предварительно рекомендуется установить обратный клапан на всасывающей трубе для удержания воды при отключении от электросети. При наличии механических включений устанавливается сетчатый фильтр.

Агрегат рекомендуется устанавливать с применением амортизационного материала для снижения вибрации, создаваемой при работе насоса. Установка должна быть снабжена заземлением. Полностью подсоединив насосную станцию к водопроводной системе, необходимо заполнить водой всасывающий трубопровод и корпус насоса через пробку заполнения.

Проверив герметичность узлов подсоединения необходимо подкачать давление до уровня, рекомендуемого производителем через специальный штуцер. После этого агрегат можно включать в электросеть.

Следует учитывать, что в зимнее время помещение должно отапливаться. Если оборудование установлено в шахте, то крышка люка должна быть двойной и иметь утепление.

Полезные советы перед покупкой

  1. Определиться, с какой целью покупается насосная станция. От этого будет зависеть требуемая мощность, производительность, стоимость.
  2. Выполнить примерные расчеты, необходимые для сравнения с техническими характеристиками оборудования.
  3. Выбрать производителя на основании рекомендаций специалистов и отзывов потребителей.
  4. Следует учесть то обстоятельство, что более высокая стоимость установки в металлическом корпусе по сравнению с пластиком, окупится продолжительным сроком эксплуатации и экономией на сервисном обслуживании.

Насосная станция будет длительное время обеспечивать водоснабжение частного дома, если она правильно установлена и эксплуатируется согласно инструкции.

Насосные станции водоснабжения для частного дома

Автор Монтажник На чтение 15 мин. Просмотров 14.5k. Обновлено

Обеспечение частного жилья водой в условиях отсутствия централизованной магистрали — одна из важнейших задач, которую приходится решать собственнику для комфортного проживания. При водозаборе нередко используют насосные станции водоснабжения для частного дома.

Стоит отметить, что станции помимо водоснабжения, могут быть эффективными помощниками и в других сферах бытового хозяйства. Чтобы правильно выбрать подходящий агрегат для дачи, коттеджа, полезно изучить принцип работы и технические характеристики насосных станций, их разновидности, популярные модели от разных производителей.

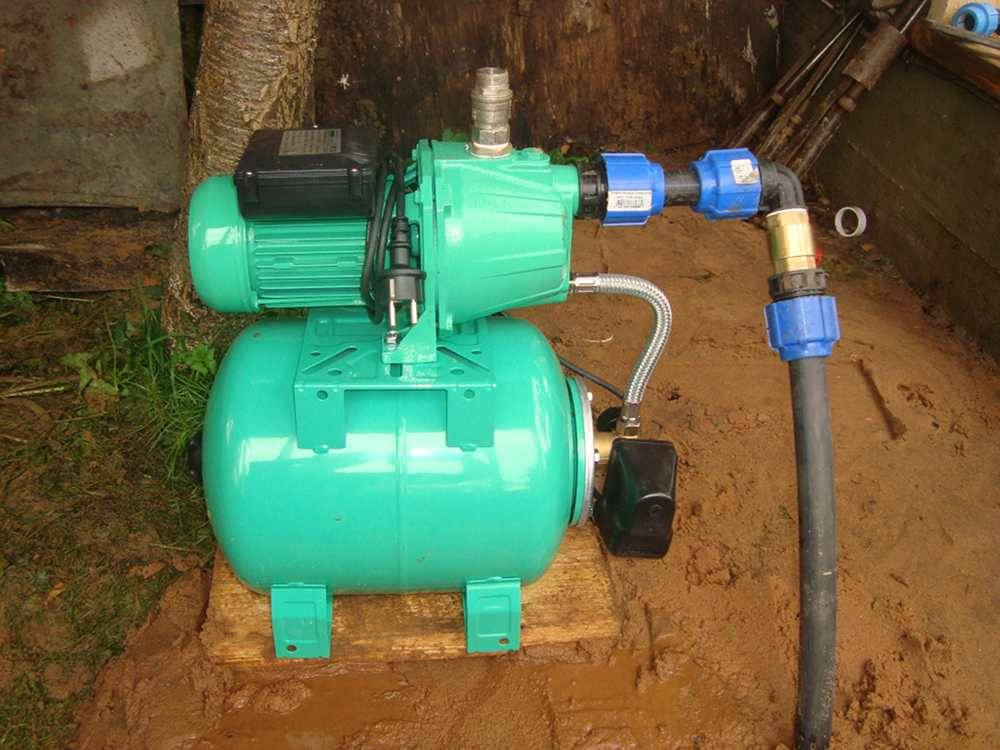

Рис. 1 Насосные станции водоснабжения для частного дома в работе

Назначение, принцип работы

Бытовая насосная станция предназначена для подъема воды с поверхности из разного вида источников, зеркало воды которых расположено от нее на расстоянии не более 8 — 9 м.

В основном станции применяют для водозабора из колодцев, неглубоких абиссинских скважин. Они могут быть использованы для выкачивания воды из природных и искусственных источников около домов — прудов, ручьев, рек, озер, бассейнов, резервуаров большой емкости и бочек. Некоторые собственники применяют их для повышения давления во внутренней магистрали домашнего водопровода, если водоподача осуществляется из накопительных емкостей.

Типовая станция включает в себя электронасос, гидравлический бак, реле давления и манометр.

Насосные станции водоснабжения для частного дома работают по следующему принципу. При включении электронасос начинает закачивать воду в магистраль и гидроаккумулятор, что приводит к повышению давления. Как только напор достигнет порога срабатывания гидравлического реле (2,8 бар у популярного прибора РДМ-5), его внутренние контакты размыкают цепь питания насоса и закачивание воды прекращается.

При водопотреблении давление в магистрали падает и после достижения порога срабатывания реле (1,4 бара у РДМ-5) происходит замыкание его внутренних контактов. Питание снова поступает на насос, и он начинает закачивать воду. Процесс циклически повторяется, интервал между периодами зависит от емкости гидравлического бака.

Рис. 2 Основные узлы станции

Статья по теме:

Давление воды в водопроводе – нормы и варианты его стабилизировать. В статье раскрывается тема достаточного давления в системе многоквартирного и частного дома, причины его отсутствия и варианты увеличения.

Конструктивное устройство и основные узлы станций

Типовая насосная станция водоснабжения для дома представляет собой единый блок с соединенными между собой приборами автоматического управления и насосом. Обычно внизу располагается объемный бак на плоской платформе, сверху него на каркасе размещают электронасос, оба узла соединяют гибкой подводкой. Приборы автоматики подключают через четырехвходовой фитинг, который чаще помещают на гидробаке, но встречаются варианты его подключения и к насосу.

Электронасос

Чаще других разновидностей использует насосы центробежного принципа действия, обладающие наилучшей производительностью. Центробежные насосы всасывают воду рабочим колесом, которое закреплено на оси электродвигателя. Она поступает на центральную ось колеса и выталкивается лопастями в боковой выходной патрубок.

Основное преимущество насосов центробежного типа — возможность использования любого количества ступеней со своими рабочими колесами, способными значительно повышать выходное давление.

Намного реже в станциях используются вихревые насосы, втягивающие и выталкивающие воду своим рабочим колесом через боковые входной и выходной патрубки.

Рис. 3 Устройство центробежного электронасоса на примере модели Pedrollo NGA 1A-PRO

Гидравлический бак

Гидробак представляет собой металлическую емкость с внутренней резиновой мембраной грушевидной формы.

При наполнении груша растягивается и давит на водные массы, создавая в системе высокое давление. С обратной стороны бака помещен штуцер, через который закачивают воздух в пространство между стенками и мембраной. Таким способом соотносят рабочие давления в водопроводе и гидробаке, необходимые для эффективной работы системы.

Гидроаккумулятор выполняет следующие функции:

  • Создает нужный напор воды в водопроводе.
  • Обеспечивает ее некоторый запас в случае отключения электроэнергии.
  • Снижает последствия гидроударов.
  • Задает режим работы — от емкости бака зависит число циклов включения отключения электронасоса.

Рис. 4 Конструкция гидробака

Реле давления

Реле — основной прибор, отвечающий за автоматическую работу насосной установки. Принцип его работы основан на физическом воздействии водных масс на внутреннюю мембрану, которая в свою очередь связана с электрическими контактами в корпусе.

При определенном давлении воды на мембрану происходит ее перемещение и клеммы внутри размыкаются. Так как контакты последовательно подключены к цепи питания электронасоса, агрегат перестает подавать воду.

При определенном ослаблении напора во время водопользования контакты вновь замыкаются, и электроэнергия снова подается на электронасос, который начинает закачивать воду.

Каждое из многочисленного ряда выпускаемых реле имеет свои заводские настройки нижнего и верхнего порогов срабатывания. Стандартным для индивидуальных бытовых водопроводных систем считают показатели в 1,5 и 3 бара. В любом гидрореле предусмотрена возможность подстройки верхнего порога включения, а также разницы между наивысшим и наименьшим показателями.

Манометр и арматура

Для настройки гидрореле и контролирования напорных параметров системы, каждая насосная установка имеет встроенный манометр. Также в нее входят штуцер для подсоединения приборов контроля, автоматики, и гибкая подводка, соединяющая гидробак с электронасосом.

Рис. 5 Реле давления – принцип работы и конструкция

Разновидности насосных станций

В торговой сети представлены модели станций различных конструктивных исполнений и компоновки. Но основное отличие всех установок заключается в используемом электронасосе. Их существует несколько типов, отличных по конструкции и принципу действия.

Центробежные

Главным рабочим узлом большинства станций является электронасос центробежного принципа действия. При его функционировании водный поток поступает в центр рабочего колеса и выталкивается его лопастями через боковой отвод.

Центробежные электронасосы отличаются лучшим КПД порядка 60% и способностью выдавать высокие напорные параметры жидкости на выходе. Связано это с тем, что высоконапорные узлы создаются из нескольких последовательно подключенных ступеней со своими рабочими камерами и колесами.

Также они способны выкачивать слегка замутненную жидкость из колодцев и скважин на песке.

Но в станциях электронасосы центробежного принципа действия не получили широкого распространения. Причина тому — их главный недостаток, связанный с невозможностью запуска без наличия жидкости в напорной магистрали.

То есть, чтобы центробежный насос заработал, придется наполнять большими объемами воды всю трубопроводного магистраль от его входного патрубка до водного зеркала в источнике.

Электронасосы центробежного принципа действия довольно легко определить визуально — все они имеют центральное входное отверстие, боковой отвод и рабочую камеру небольшого объема (рис. 3).

Рис. 6 Принцип работы и конструкция самовсасывающего насоса Pedrollo JSWm 1C

Самовсасывающие

Электронасосы данного типа по принципу действия являются центробежными с устраненным их главным недостатком — необходимостью предварительной заливки больших объемов воды.

Для запуска вода в них также наливается, однако только в рабочую камеру увеличенного объема.

Внутри самовсасывающих агрегатов конструктивно сделан эжектор. То есть, при вращении рабочего колеса большая часть водного потока отправляется в выходной патрубок, а меньшая с высокой скоростью возвращается на вход, способствуя всасыванию. В результате сначала выкачивается воздух из трубопровода, а затем начинают откачиваться и водные массы.

Практически все насосные станции бюджетного и среднего ценового диапазона смонтированы на основе самовсасывающих электронасосов. Их несложно визуально отличить по рабочей камере увеличенного объема и сдвинутому относительно центральной оси выходному патрубку.

Рис. 7 Внутреннее устройство вихревого насоса Pedrollo PQm 60-Bs

Вихревые

В вихревом электронасосе жидкость подается через боковой патрубок камеры, в которой расположено рабочее колесо.

При вращении колеса вода проходит по кругу и выталкивается через другое выходное отверстие.

Так как зазор между стенками и лопастями рабочего колеса делают максимально малым, установки вихревого принципа действия предназначены только для закачки чистой воды.

Они обладают неплохим КПД порядка 50% и отличаются низким шумом при работе.

Основная сфера применения вихревых агрегатов из-за высоких требований к качеству жидкости – артезианские скважины с высоким дебитом, то есть с зеркалом воды на небольшом расстоянии от поверхности.

Хотя вихревые установки считаются редким гостем на рынке, их выпускают ряд китайских и ведущих европейских производителей.

К основным недостаткам вихревых станций помимо требований к качеству воды можно отнести их менее мощные в сравнении с центробежными напорные и объемные характеристики.

По внешнему виду вихревую установку несложно отличить от центробежной — она имеет два боковых входного и выходного патрубков, размещенных в одной плоскости. Еще одна их особенность — нетипичная конструкция с верхним гидробаком небольшого объема.

Статья по теме:

Автономное водоснабжение частного дома – инструкция по обустройству. Что такое автономное водоснабжение частного дома, как его правильно организовать, что учесть при выборе оборудования и как все смонтировать, чтобы работало долгие годы, читайте в отдельной статье!

Рис. 8 Эжекторная станция и принцип ее работы

Эжекторные

Далеко не всех устраивает главный недостаток насосных станций — невысокая глубина погружения напорного трубопровода максимум в 8 — 9 м.

Для увеличения этого расстояния была разработана система с эжектором, которая позволяет увеличивать глубину всасывания до 40 — 60 м.

Принцип работы эжекторной системы основан на подаче в напорный трубопровод обратного водного потока, втянутого поверхностным электронасосом.

Для этого на конце трубопровода установлен тройниковой узел, состоящий из всасывающего, выходного и эжекторного патрубков. В эжекторном отводе размещена специальная трубка Вентури, форсунка которой увеличивает скорость обратного водного потока. Он при смешивании с основным увлекает его за собой и поднимает вверх. Благодаря этому значительно увеличивается глубина всасывания.

Основной недостаток эжектора — низкая производительность, и это существенно ограничивает его применение.

В стандартном эжекторном электронасосе входной патрубок сделан диаметром 1 1/4 дюйма, а выходной 1 дюйм. То есть, напорный трубопровод имеет объем 0,353 л/м (литров на метр), а обратный эжекторный 0,216 л/м, то есть обратно в источник возвращается около 60% жидкости.

Если принять КПД высококачественного центробежного насоса в 60%, то эжекторная система будет работать с эффективностью около 20%. Это приведет к повышенному расходу электроэнергии и неоправданным финансовым затратам.

Насосных установок эжекторного типа выпускают не так много из-за низкого покупательского спроса. Внешний вид эжекторного электронасоса — объемная рабочая камера с двумя находящимися рядом подсоединительными отверстиями разных диаметров.

Рис. 9 Внешний вид и стоимость станций с частотным управлением

С частотным управлением

Последние разработки ведущих мировых производителей привели к появлению насосов, из работы которых практически исключены циклы включения и отключения.

Электронная система управления реагирует на малейшие изменения давления в водопроводе и соответственным образом меняет параметры электрического тока, подаваемого на обмотку насоса. В результате при высоком напоре рабочее колесо практически не вращается или останавливается, а при низком его скорость увеличивается.

Подобная система позволила практически избавиться от гидроаккумулятора, сэкономить электроэнергию и сделать габариты установки намного меньше обычных станций.

К их недостаткам относят более высокую стоимость.

Насосные станции водоснабжения для частного дома — технические характеристики

Основными техническими параметрами любой станции, указанными в паспортных данных, являются ее следующие показатели:

  • Глубина погружения (всасывания). Этот параметр у всех установок одинаков, одни производители указывают — 8 м, другие – 9 м.
  • Максимальный напор. У большинства насосных установок данный показатель не превышает 50 м и редко опускается ниже 30 м. Стоит отметить, что в вихревых моделях с одним рабочим колесом максимальный напор немного ниже и обычно не превышает 40 м.
  • Максимальный объем подачи. У большинства установок он не превышает 5 м3/ч и редко опускается ниже 2 м3/ч. У вихревых моделей пропускная способность может быть и ниже.
  • Качество воды. В некоторых центробежных моделях допускается наличие взвешенных частиц в перекачиваемой жидкости, но большинство станций рассчитаны на работу с чистой водой.
  • Температура рабочей среды. Стандартные температурные параметры перекачиваемой жидкости — не выше 35 — 40 °С.
  • Объем гидробака. Средний объем гидроаккумулятора составляет 20 л, в большинстве установок он не выходит за пределы 15 — 30 л. В станциях с вихревым электронасосом гидробак намного меньше — всего лишь несколько литров.

Рис. 10 Вариант подключения станции

Особенности монтажа

Насосные станции ставят в различные места, они могут находиться как на улице, так и внутри наружных неотапливаемых и отапливаемых жилых помещений в частном доме.

При их установке есть некоторые нюансы, о которых полезно знать как монтажнику, так и потребителю:

  • Диаметр всасывающего трубопровода не должен быть меньше входного отверстия. При использовании станции в предельных режимах работы, его рекомендуется делать больше.
  • Для слива воды горизонтальный участок трубопровода должен иметь уклон не менее одного градуса.
  • Обычно к станции на вход подключают жесткий напорный трубопровод из полиэтилена низкого давления ПНД. На выход подключают трубы из полипропилена ПП. Для соединения труб из разных материалов используют переходные муфты, отводы, тройники с наружной или внутренней резьбой. Причем, резьба на пластиковых фитингах имеет такой же трубный размер, как и стальные и отлино стыкуются друг с другом.
  • Опущенный в источник напорный трубопровод от станции обязательно должен иметь обратный клапан, удерживающий воду при ее отключении. Также при эксплуатации в скважинах на песке и колодцах домов к нему нередко подсоединяют фильтр грубой очистки от песка.
  • Перед включением насосной станции обязательно следует проверить давление в гидробаке. Оно должно быть на 10% меньше нижнего порога срабатывания реле давления. Любые другие отклонения могут привести к слишком частому включению электронасоса, преждевременному выходу резиновой мембраны бака из строя.
  • После подключения трубопроводов не всегда удобно пользоваться заливным отверстием. В этом случае в трубах делают специальный отвод с отсекающим шаровым краном для заливки воды через выходной патрубок.
  • При размещении установки следует учитывать, что в задней части электронасоса находится охлаждающий вентилятор. Ее монтаж должен обеспечивать свободный доступ воздуха к лопастям.
  • Подключение установки к электрической сети рекомендуется проводить через дифференциальный выключатель, к шине обязательно должен быть подсоединен и заземляющий провод.
  • Ни в коем случае не следует допускать работу станции на закрытый кран.

Статья по теме:

Какой диаметр трубы выбрать для водоснабжения в частном доме. Подбирая подходящие насосные станции водоснабжения для частного дома, возможно, будет интересно узнать, какую трубу для воды выбрать для прокладки к дому, а какую внутри дома, чтобы хватало напора и воды во всем доме!

Рис. 11 Цены на насосные станции водоснабжения для частного дома центробежного принципа действия и с эжектором.

Рекомендации по выбору

Решая, какая станция подойдет для водоснабжения частного дома, полезно придерживаться следующих рекомендаций:

  • Лучше приобретать установку с гидробаком наибольшего объема. В этом случае сократится количество циклов включения отключения электронасоса, что способствует увеличению сроков службы всего оборудования.
  • При выборе чаще отдают предпочтение самовсасывающим установкам с электронасосом центробежного типа. Но если станция размещается в доме и требуется агрегат со средними параметрами, стоит рассмотреть малошумящие вихревые установки.
  • Выбирая производителя, рациональнее отдать предпочтение европейским торговым маркам (Gardena, Karcher, Al-Co, Wilo, DAB, Marina). Стоимость некоторых моделей ненамного выше китайских и российских станций при более качественном исполнении.

Популярные модели от лучших производителей

Стоит отметить, что ассортимент представленных на рынке насосных станций довольно велик, что усложняет оптимальный выбор. В торговой сети присутствуют бренды как ведущих европейских производителей насосного оборудования (Al-Co, Wilo, DAB, Speroni, Grundfos) так и фирм, одной из ветвей специализации которых является садовая техника или электроинструмент (Gardena, Karcher, Metabo, Denzel).

Конкуренцию им по качеству вряд ли составят российские и китайские торговые марки Джилекс, Вихрь, Elitech, Jemix, Зубр, Belamos, однако средняя цена в 100$ может оказать решающее влияние на подбор для многих потребителей.

Ниже приведен обзор с перечнем и техническими характеристиками некоторых самовсасывающих насосных станций, обладающих наилучшим качеством:

Grundfos JP 4-47 PT-H (850 Вт) — поверхностная установка центробежного типа от всемирно известного производителя из Дании. Предназначена для работы с чистой водой и обладает следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 41 м.
  • Производительность – 4,7 м3/час.
  • Энергопотребление — 850 Вт.
  • Объем гидроаккумулятора — 24 л.
  • Эксплуатационный срок — 10 лет.

GARDENA 3000/4 Classic (1770) (650 Вт) — немецкая станция с центробежным насосом для работы с чистой водой со следующими параметрами:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 40 м.
  • Максимальная производительность – 2,8 м3/час.
  • Энергопотребление — 650 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 12 Стоимость вихревых установок

AL-KO HWI 600 ECO (580 Вт) — установка производства Германии с центробежном электронасосом, способная работать с загрязненной водой, со следующими характеристиками:

  • Всасывание до глубины — 8 м.
  • Максимальный напор — 37 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 580 Вт.
  • Объем гидроаккумулятора — 19 л.

Karcher BP 3 Home (800 Вт) — немецкая насосные станции водоснабжения для частного дома с центробежным электронасосом для эксплуатации в чистой водной среде со следующими параметрами:

  • Всасывание до глубины — 7 м.
  • Максимальный напор — 36 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Допустимая температура жидкости — до 35°C.
  • Объем гидроаккумулятора — 19 л.

Metabo HWWI 3500/25 Inox (1100 Вт) — центробежная станция немецкого производства для чистой воды со встроенным фильтром и следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 45 м.
  • Производительность — 3,5 м3/час.
  • Энергопотребление — 1100 Вт.
  • Объем гидроаккумулятора — 24 л.

Speroni Cam 40/22 (800 Вт) —  центробежная станция, страной производства которой является Италия, служит для перекачки чистой воды и обладает следующими характеристиками:

  • Высота подъема — 8 м.
  • Максимальное давление — 38 м.
  • Производительность — 3 м3/час.
  • Энергопотребление — 800 Вт.
  • Объем гидроаккумулятора — 22 л.

Denzel PS 1000X — центробежная установка одного из известных китайских производителей электроинструмента со следующими параметрами:

  • Высота подъема — 8 м.
  • Максимальное давление — 44 м.
  • Объем прокачки – 3,5 м3/час.
  • Энергопотребление — 1000 Вт.
  • Объем гидроаккумулятора — 24 л.

Рис. 13 Самовсасывающие насосные станции водоснабжения для частного дома, стоимость

Насосная станция — наилучший выбор для индивидуального обеспечения водой из скважины или колодца средней семьи из любых водных источников с невысоким зеркалом воды. Ее компактное размещение элементов в едином блоке позволяет значительно сэкономить финансовые средства не только при покупке в отличие от приобретения отдельных узлов, но и при монтаже водопроводной магистрали.

критерии, обзор популярных моделей и отзывы

На чтение 6 мин. Просмотров 7 Опубликовано Обновлено

Производители насосного оборудования предлагают большой выбор моделей, которые отличаются по мощности и другим показателям. Хозяину, который никогда не сталкивался с проблемой водообеспечения частного дома, на первых порах будет трудно разобраться, что больше подходит для его участка. Важно изучить критерии выбора для новичков и ознакомиться с популярными моделями насосных станций.

Основные критерии выбора насосной станции для частного дома

Чтобы организовать полноценное водоснабжение частного дома необходима скважина (колодец) и оборудование, которое будет качать воду и доставлять ее к точкам потребления: отопительному котлу, бытовой технике и сантехническим устройствам.

Рекомендуется сначала обустроить скважину, чтобы знать ее характеристики (как глубоко будет находиться зеркало воды), потенциал (как быстро будет наполняться и расходоваться), а также диаметр трубы.

Исходя из характеристик скважины или колодца можно начинать разбираться с моделями насосных станций. Сначала необходимо рассчитать расстояние от насоса до зеркала воды, а также на сколько метров труба располагается горизонтально и вертикально. От этих показателей зависит, на какую мощность двигателя и стоимость насосной станции необходимо рассчитывать.

Чтобы избежать частых включений агрегата, нужно учесть предполагаемое количество жителей в доме и суточный расход воды. Объем гидроаккумулятора в разных моделях насосных станций позволяет накапливать от 8 до 100 литров. Если семья за сутки расходует 100 литров, реле давления сработает 1 – 2 раза в день. Такой режим работы снижает риск преждевременного старения деталей, поэтому можно рассчитывать на длительный срок эксплуатации оборудования.

Нужно иметь ввиду, что насосная станция не способна доставать воду с большой глубины – это под силу только погружному оборудованию. Для станции максимальная глубина – 10 метров. Если участок расположен неудачно и воду необходимо поднимать выше, лучше купить погружной насос.

Защита от сухого хода

Схема подключения насосной станции

Если агрегат оборудован защитными механизмами, которые срабатывают в неблагоприятных ситуациях, он прослужит вдвое дольше. Защита от работы всухую выключает насосную станцию и не дает деталям изнашиваться без воды.

Перегрев деталей внутри агрегата начинается в том случае, когда холодная жидкость не снижает температуру работающего двигателя. Вслед за ним греются уплотнители и корпус, что впоследствии может вызвать затекание воды внутрь мотора и короткое замыкание. Мембрана внутри гидроаккумулятора резиновая. Ее перегрев и растрескивание плохо сказываются на разнице давления, которая должна возникать для подачи воды в дом.

Наличие фильтров

Обязательно нужно устанавливать фильтр на конец трубы, которая опускается в скважину. Мелкие частицы песка действуют на внутренние детали насосной станции как абразив. Они со временем частично стирают металл и делают работу прибора неэффективной. Одни модели быстрее ломаются, другие работают дольше при наличии камней и песка в воде. Лучше перестраховаться, особенно при покупке дорогого насоса.

Эжектор

Приспособление дает возможность доставать жидкость с глубины около 45 метров. Дома можно пользоваться артезианской водой – чистой и полезной, не переживая за соседские септики и канализационные стоки. Насосная станция с эжектором сильно шумит, поэтому ее выносят за пределы жилого помещения. Лучшее место – подвал или уличный утепленный сарай.

Выбрать насосную станцию водоснабжения для частного дома желательно так, чтобы не переплачивать лишнее. Для этого необходимо записать все данные на листок бумаги и отправиться в магазин. Менеджеры отдела имеют большой опыт и на основании записей могут предложить все модели, которые соответствуют особенностям дома, размерам участка, количеству жителей и точек водозабора.

Обзор популярных моделей

Джилекс Джамбо 60/35 Н-К

20 лет назад на рынке насосного оборудования лидировали итальянские, немецкие и датские марки. Это качественные модели, изготовленные из дорогих материалов по новейшим технологиям, защищенные от всех перегрузок и ситуаций. Срок эксплуатации таких насосных станций — около 20 лет непрерывной работы. Стоимость агрегатов соответствующая, но выгоднее заплатить за хорошую вещь, чем часто ремонтировать плохую, сидя без воды в доме.

Отечественные производители освоили процесс изготовления насосов, но предлагают их по более низкой цене, что заставляет людей рисковать и экспериментировать.

Рейтинг лучших насосных станций для водопровода в частном доме:

  • Джилекс. Одна из самых первых моделей, появившихся на российском рынке. Для развития и внедрения новых технологий, тестирования материалов у производителя было много времени, поэтому данные модели насосных станций считаются надежными, что подтверждается соответствующими отзывами.
  • Калибр. Недостаток агрегата заключается в пластиковом корпусе, который слабее, чем чугун или сталь. Стоит дешевле, поэтому его берут в основном на дачные участки для сезонной работы.
  • Зубр – одна из самых мощных отечественных установок, оснащенная всеми необходимыми защитами. Имеет мощный двигатель, способный поднимать воду на высоту 50 м, поэтому ей отдают предпочтение владельцы частных двух- и трехэтажных домов.

Плюс отечественной техники в том, что она хорошо адаптирована к местным климатическим условиям и температурам.

Grundfos MQ 3-45

Лидеры рейтинга – немецкие и итальянские насосные станции:

  • Грюндфос. Производитель множества различных моделей насосов для маленьких и больших по площади домов. Изделия отличаются качеством материала и сборки. По отзывам – работают долго и уверенно.
  • Гардена – еще один немецкий производитель. Сравнивать немецкое качество можно только по конкретным характеристикам. В остальном – детали и материалы – насосы не отличаются.
  • Вило. Третий по популярности немецкий производитель, который успешно продается в России.
  • Керхер. Марка, которая создала все условия для эксплуатации в России. Фирма имеет представительства и сервисные центры, чтобы вовремя заменить детали насоса на оригинальные вдали от завода.
  • Марина – продукция итальянской марки. Работает без необходимости ремонта около 10 лет при правильной установке и подходящих условиях.
  • Педролло. Производитель постоянно обучает сотрудников, поэтому сомневаться в профессиональном обслуживании покупателям не придется. Завод выпускает около 2 миллионов экземпляров насосной техники в год, что говорит о ее растущей популярности.

Большое количество конкурентов стимулирует компании заботиться о комфорте покупателей, поэтому они постоянно расширяют ассортимент и уделяют внимание срокам ремонта собственного оборудования.

Отзывы о выборе насосной станции для частного дома

Maкс: Мне с насосами не везет. Первый экземпляр сгорел, второй украли. Посоветовали насосную станцию, отдал 500 баксов. 2 года работала, на третий вода ушла глубже. Пришлось брать погружной. Теперь проблем нет. Вот жду еще сюрпризов.

Иван: Построили двухэтажный дом – оказалось, что не всякий насос загонит воду на второй этаж. В результате пришлось здорово раскошелиться на немецкую станцию. Стоит уже восьмой год. За это время была всего лишь одна проблема. Заметили, что начал часто включаться. Позвали мастера, посмотрел – лопнула груша резиновая внутри гидробака. Заменили – работает дальше.

Дачник: У меня на даче вода глубоко, так как дом стоит на горе. Скважина глубиной 50 метров. Хотел купить станцию, но посоветовали погружной насос. Купил грюнфос. Умеют же делать люди! Ну почему наши клепают всякую ерунду? Неужели нельзя научиться собирать хорошо? Или специально делают так, чтобы через год опять у них купили. Первый насос – уже не помню марку – отработал сезон и сгорел. По-моему, сейчас даже китайцы лучше делают.

Сергей: Взял на дачу водолей – не справился с нагрузкой – продал. Купил Марину итальянскую – доволен, только работает громко, но это простительно.

Насосная станция для частного дома: виды и критерии выбора

При отсутствии централизованных инженерных коммуникаций, в загородных коттеджах источником воды часто становятся колодец или скважина. Установив насосную станцию для частного дома, можно организовать автономную систему водоснабжения.

Принцип действия

Основными узлами насосной станции являются:

Устройство насосной станции

  • электродвигатель;
  • гидроаккумулятор или накопитель;
  • насос;
  • реле давления;
  • манометр.

Принцип действия насосного оборудования достаточно прост — при нагнетании воды в гидроаккумулятор в системе создается напор. Автоматизировать процесс водоснабжения помогает реле давления. Оно включает насос, когда в накопительной емкости воды становится меньше и давление падает. После достижении максимального значения реле снова дает сигнал на отключение насоса. Недостатком гидроаккумулятора является его небольшая емкость.

Вместо гидроаккумулятора можно выбрать другой тип накопителя, тогда изменится схема работы насосной станции. Вода из скважины перекачивается в накопительный бак, находящийся на чердаке дома, оттуда к потребителям она поступает уже самотеком. Уровень воды в баке регулируется поплавковым клапаном: он опустился на дно – насос включается; если поплавок всплывает – насос получает сигнал об отключении.

Несомненно, подобное устройство выигрывает в экономии электроэнергии, хотя и существует риск затопления нижних этажей.

Принцип работы насосной станции

Критерии выбора

Чтобы выбрать насосную станцию из большого ассортимента моделей, представленных на рынке, следует руководствоваться конкретными параметрами:

  • глубиной забора;
  • объемом гидроаккумулятора;
  • техническими параметрами – мощностью установки, ее напором и производительностью;
  • используемыми материалами;
  • надежностью автоматических систем контроля;
  • способом установки.

Тип устройства

Глубина погружения является важной характеристикой, определяющей тип насосной станции.

Поверхностные насосы отличаются простой конструкцией и легкостью управления. Шланг, присоединенный к насосу, опускается в водоем или скважину. Подобная система применима при глубине забора воды, не превышающей 9 м.

Подключения поверхностной насосной станции Джамбо

Погружные насосы, благодаря водонепроницаемому корпусу, используются для более глубоких источников – свыше 10 м. Несмотря на определенную дороговизну, они имеют преимущества в экономичности и надежности.

Скважинный (погружной) насос Водолей БЦПЭУ 0,5

Колодезные насосы устойчивы к примесям, но обладают небольшой мощностью и устанавливаются в неглубоких источниках.

К скважинным относят погружные центробежные насосы. Существуют глубинные насосы с высокой производительностью и способностью доставать воду с глубин более 50 м, однако они очень чувствительны к загрязнениям.

Внутреннее устройство скважинного насоса

Объем гидробака

Функция гидроаккумулятора заключается не просто в накоплении воды, но и в плавном изменении давления в трубопроводе. Эта функция осуществляется с помощью реле давления. Гидроаккумулятор представляет собой накопительную емкость, состоящую из двух герметичных отсеков:

  • в первом находится воздух, который играет роль амортизатора;
  • во второй поступает вода.

Функция гидроаккумулятора насосной станции

Отсеки разделяет эластичная прочная мембрана. Чем больше воды нагнетается в гидроаккумулятор, тем выше давление сжатого воздуха и напор в трубах.

Гидробаки обычно производят из стали с коррозийным покрытием или нержавейки. Второй вариант дороже, но и долговечнее. Объем гидроаккумулятора рассчитывают в зависимости от количества пользователей, исходя из примерной нормы 24 л на одного человека.

Технические характеристики

Торговля предлагает большой интервал мощностей для насосных станций – от 500 до 1,5 тысяч Вт. При подборе мощности следует руководствоваться:

  • расстоянием от скважины до места установки насоса;
  • количеством имеющихся водозаборных точек;
  • объемом воды, который может дать данный источник.

Технические характеристики Насосных станций Belamos

Насос стоит выбирать с некоторым запасом мощности, так как возможно подключение дополнительных потребителей воды. Для небольшого коттеджа, например, достаточно показателя в пределах 0,75-1,0 КВт.

Производительность насосной станции равна объему воды, который она может перекачать в течение 1 часа. Показатель зависит и от дебета скважины. Производительность можно рассчитать самостоятельно, измерив объем воды, проходящей через все водоразборные точки в течение одной минуты и пересчитав его на кубометры в час.

Без достаточного напора воды невозможно нормальное функционирование всей системы. Чтобы бесперебойно пользоваться водой, нужно обеспечить во всех точках водопотребления достаточное давление. Для расчета нужной величины напора нужно знать параметры:

  • номинального давления воды в системе;
  • глубины ее забора;
  • расстояния от насоса до дома;
  • высоты точек потребления от магистрали трубопровода.

Глубина забора воды рассчитывается путем измерения высоты от уровня водной глади до оси насоса, который установлен около источника. Для более точных расчетов необходимо знать:

  • размер скважины;
  • расстояние до места нахождения накопителя.

Варианты размещения и принцип работы станции

Защитные механизмы

При интенсивной работе насосной станции ее элементы испытывают высокие нагрузки, для снижения которых применяют блоки защиты. Чтобы предохранить насос от механических частиц, содержащихся в воде, рекомендуется устанавливать всасывающую трубу на полутора-двухметровой высоте от дна скважины.

Устройство реле давления

Однако этого недостаточно. Водозаборный узел должен быть оборудован фильтром, не пропускающим крупные частицы песка.

Для защиты от перегрева во время холостого хода применяют механизм отключения двигателя станции. Чаще эту функцию выполняет реле защиты от сухого хода.

Важную роль играет обратный клапан, подключенный к всасывающей трубе. В момент остановки насоса клапан перекрывает трубу, чтобы вода из нее не вытекла обратно. Благодаря такой защите подача воды происходит очень быстро.

Популярные модели

Покупая насосную станцию для частного дома, следует ориентироваться:

  • на индивидуальные условия своего участка;
  • технические параметры оборудования;
  • наименование компании-производителя;
  • стоимость станции;
  • отзывы покупателей.

Бюджетные модели

Калибр СВД-850П от китайского производителя считается одним из лучших бюджетных вариантов, адаптированных под климатические условия страны. Его показатели мощности (850 Вт) и производительности (60 л/мин) достаточны для работы:

  • водонагревательных установок;
  • оросительной системы;
  • посудомоечной машины;
  • стирального агрегата.

Калибр СВД-850П

Система характеризуется:

  • защитной автоматикой и обратным клапаном;
  • компактностью и прочностью конструкции;
  • длительным сроком эксплуатации;
  • низкой стоимостью.

Среди недостатков можно отметить:

  • высокий показатель шумности;
  • малый объем гидроаккумулятора;
  • трудности с запуском.

Насосная станция Калибр СВД-850П — схема устройства

Средний уровень цен

К моделям, входящим в категорию средних цен, можно отнести оборудование немецких и итальянских производителей.

Насосные станции марки GARDENA 3000/4 Classic отличаются:

  • легкостью в управлении;
  • простотой конструкции;
  • широкой функциональностью и качественной сборкой.

GARDENA 3000/4 Classic

Характеристики итальянской модели Marina CAM 80/22 позволяют создавать напор в интервале от 14 до 18 м. Ее преимущества состоят:

  • в надежности и длительном сроке эксплуатации;
  • устойчивости к коррозийным процессам;
  • наличии защитного блока от перегрева;
  • удобстве техобслуживания.

Marina CAM 80/22

Лучшие установки

Насосные станции производства Дании — Grungfos Hydrojet JPB 5/24 считаются лучшими для частных коттеджей. Их востребованность обеспечивается удачным сочетанием простой конструкции и долговечности. Корпус насоса и накопитель изготовлены из нержавеющей стали. Блок автоматики позволяет обеспечить работу оборудования в широком интервале температур.

Джилекс Джамбо 50/28 Ч-18 – насосная станция отечественных производителей с отличными техническими характеристиками:

  • мощность насоса — 500 Вт;
  • емкость бака — 18 л;
  • производительность системы — 50 л/мин.

Джилекс Джамбо 50/28 Ч-18

Установка оборудована блоком автоматической защиты и способна доставать воду из открытых и подземных источников.

Видео по теме: Подключение насосной станции

Факторы выбора насосной станции для дома

Насосная станция предназначается для организации автономного водообеспечения дома. В продаже есть множество модификаций подобного оборудования. Разберемся, на какие критерии следует ориентироваться в первую очередь.

Производительность

Мощность насосной станции должна быть такой, чтобы поднимаемый объем воды покрывал все потребности жильцов. Обычно для комфортного проживания семьи, которая состоит из 3–4 человек, достаточно оборудования средней либо малой мощности с объемом гидробака до 20 л. Такая станция обеспечивает напор порядка 40–55 м, а ее производительность составляет 2–4 м3/ч.

В то же время, следует учитывать, что количество подаваемой в дом воды зависит не только от производительности самой станции, но и от параметров скважины или колодца, откуда осуществляется забор. Имеет значение глубина, уровень залегания вод (динамический и статический), диаметр установленной трубной арматуры. Также должны учитываться возможности фильтров, которые защищают насосное оборудование от загрязнителей, содержащихся в природных водных источниках. Большинство бытовых станций могут осуществлять подъем из колодцев глубиной не более 9 метров.

Тип насосного оборудования

Как правило, станции оснащаются насосами двух видов: самовсасывающими вихревыми либо центробежными. Обе разновидности могут быть консольными или моноблочными. В последнем случае гидравлическая часть располагается на одном валу с электроприводом. Специалисты рекомендуют устанавливать в частном доме станции, собранные на основе самовсасывающих центробежных эжекторных насосов. Такое оборудование обеспечивает достаточный напор, обладают значительной глубиной всасывания и менее критичны к попаданию воздуха в систему. Но окончательный выбор типа насоса желательно обсудить со специалистом, поскольку при этом следует учитывать ряд индивидуальных особенностей объекта.

Эксперты также классифицируют насосные станции в зависимости от подъема.

  • Системы первого подъема. Вода поднимается из скважины либо колодца на уровень грунта.
  • Установки второго подъема. Такая станция может создать напор в системе, которая находится выше уровня почвы.
  • Системы третьего подъема. Такое оборудование способно поднимать воду на уровень, расположенный выше 2–3 этажа.

Между собой насосные станции разного подъема различаются количеством насосов в цепочке.

Материалы изготовления

Для удешевления стоимости и облегчения веса оборудования многие элементы насосных станций изготавливаются из пластика. Однако данный материал уступает металлам и сплавам по прочности и долговечности. Поэтому желательно отдать предпочтение моделям, которые изготовлены из стали-нержавейки либо чугуна. Они более долговечны, издают меньше шума при работе, хотя и стоят несколько дороже.

Смотрите также

Какую насосную станцию для частного дома выбрать?

Установка насосной станции в частном доме

Насосные станции для частного дома предназначены для обеспечения его чистой колодезной или скважинной водой. Большое разнообразие существующих моделей, с разными техническими характеристиками, создают сложность при их выборе.

В статье предлагается познакомиться с вопросами как выбрать и как установить в частном доме насосную станцию, принципом ее работы и условиями эксплуатации.

Какие существуют виды оборудования

Совет: Для работы обычной насосной станции требуется, чтобы зеркало воды в источнике было не глубже 9 метров. При большей глубине насос поверхностного типа не сможет поднять воду.

Для подачи воды с глубины до 9 метров и обеспечения ее автоматической подачи в частный дом используются:

  • Насосные станции с гидроаккумулятором или накопителем. Такое устройство в своем составе имеет:
  1. поверхностный насос;
  2. гидроаккумулятор с различной емкостью.

При открывании крана вода начинает подаваться из гидробака, куда ранее была жидкость закачана с помощью насоса под определенным регулируемым давлением. Поверхностный насос включается после использования определенного лимита воды в гидроаккумуляторе.

Преимуществом такой конструкции является:

  1. всегда имеется в баке определенный запас воды, зависящий от объема емкости, которую можно использовать даже при отсутствии электричества.
  2. благодаря запасу жидкости уменьшается количество включений-выключений агрегата, например, когда необходимо набрать небольшой объем воды в чайник или что-то помыть.

К недостатком насосной станции такой конструкции относятся:

  1. возможно незначительное падение давления при подаче воды из гидробака до следующего включения в системе насоса, если идет расход горячей воды, при наличии автономного отопления, котел в этом случае может включаться и отключаться;
  2. увеличивается число включений-отключений насоса при одноразовом продолжительном потреблении воды: когда необходимо заполнить бассейн или полить сад.

Совет: В таком случае лучше применять поверхностные  насосы с автоматикой, у которых гидробак отсутствует.

  • Автоматические насосы.

Эти устройства для дома внешне похожи на обычные поверхностные насосы, разница лишь в том, что включаются и отключаются агрегаты автоматически соответственно при открывании или закрывании крана.

Они, чаще всего, имеют:

  1. защиту от «сухого хода»;
  2. встроенный фильтр;
  3. габаритны меньше, чем у насосной станции.

Рассчитан автоматический насос на работу, когда требуются частые включения-отключения. К тому же такое устройство способно поддерживать более стабильное давление в системе водопровода для дома, чем другое оборудование.

По типу основного насоса станции могут быть:

  • С эжектором. В этом случае за счет разряжения такие насосы поднимают воду из глубоких, до 45 метров глубиной, колодцев и скважин. У них большая производительность, но при работе издают много шума, что требует их установки за пределами жилых помещений. Применяют подобное оборудование чаще всего для садово-огородных нужд.
  • Без эжектора. Насосы у которых выносной эжектор могут поднимать воду с источника глубиной до 34 метров. В этом случае сам эжектор и две трубы опускаются в колодец или скважину.
    Одной трубой вода подается вниз в эжектор и создает всасывающую струю. К недостаткам устройств относится чувствительность к наличию в жидкости воздуха и песка, и небольшой КПД. Но агрегат можно размещать в доме, даже при расположении колодца на расстоянии до 40 метров от дома.

При отсутствии эжектора, всасывание воды происходит по другой схеме и обеспечивается устройством специальной многоступенчатой конструкцией гидравлической части. Они практически бесшумны, потребляют меньше энергии при аналогичных параметрах напора и производительности.

Нередко встречаются насосные станции, в составе которых одно-, двух- и даже многоступенчатые центробежные или вихревые насосы. У них малая производительность по дебиту, но они могут создать серьезный напор жидкости в системе, что способствует использование устройств для повышения давления в водопроводе жилого дома.

Их размеры небольшие, производят во время работы мало шума, не боятся образования пузырьков воздуха в трубах.

Существенным недостатком таких устройств служит опасность выхода из строя при попадании в систему песка. Цена таких агрегатов выше, чем у предыдущих моделей.

Как устроена насосная станция

В комплектацию насосных станций, чаще всего, входят:

  • Насосный агрегат.
  • Напорный бак с мембраной.
  • Реле давления.
  • Манометр, для измерения давления.
  • Кабель.
  • Клеммы, посредством которых выполняется заземление.
  • Разъем для подключения устройства.
  • Иногда сюда входит накопительная емкость или гидроакумулятор.

При устройстве в станцию накопительного бака имеется ряд недостатков:

  • Низкий напор воды.
  • Сложности при монтаже.
  • Большие габариты.
  • Установка бака требует выше, чем уровень помещения.
  • При отказе датчика, если бак заполнен водой, это может стать причиной затопления помещения.

Станция, у которой гидроаккумулятор снабжен реле давления, недостатков меньше. Специальное реле следит за верхним пределом давления воздуха. Насос прекратит работать при установке заданной величины давления, а при поступлении сигнала на реле нижнего значения предела давления агрегат снова начнет свою работу.

На включение крана водопровода реагируют автоматические насосные станции. Насос работает при открытие крана, а при его закрытие, агрегат автоматически выключается.

Как выбрать насосную станцию

При отсутствии в доме централизованного водоснабжения обойтись без насосной станции будет достаточно трудно.

При выборе оборудования необходимо учитывать:

  • Производительность. Нужно, чтобы этого объема жидкости хватало на нужды всех жителей дома.

Совет: Необходимо помнить, что на объем подаваемой воды оказывают влияние и характеристики скважины, откуда происходит забор воды. При этом нужно учитывать: производительность скважины, ее глубину, статический и динамический уровни воды, диаметр трубы и вид фильтра. Большая часть насосных станций рассчитана на подъем воды из источника глубиной не больше, чем 9 метров.

  • Официально жесткой классификации оборудования нет, но специалисты их делят на:
  1. центробежные самовсасывающие насосы;
  2. вихревые самовсасывающие насосы.

Оба вида могут быть:

  1. моноблочными, когда насосная станция имеет гидравлическую часть насоса расположенную на одном валу с электромотором;
  2. консольными.
  • Бывают насосные станции:
  1. первого подъема, который выполняется из колодца или скважины;
  2. второго, создает в системе величину напора, которая находится выше уровня поверхности земли: второй, третий этажи;
  3. реже третьего, используется для подъема воды еще выше. В этом случае несколько насосов работает в одной цепочке.
  • Наиболее востребованными считаются насосные станции, с использованием самовсасывающего насоса.
  • Обеспечить потребности жилища, где проживает до четырех человек, хватает обычно насосной станции небольшой или средней мощности, у которой объем емкости до 20 литров производительностью до 4 м3 в час и напором в от 40 до 55 метров.
  • Приобретая оборудование необходимо обращать особое внимание на материал изготовления деталей агрегата и качество его сборки.

Одним из наиболее важных для большинства людей критериев при подборе насосной станции выступает ее цена, при этом, многие не задумываются о том, что часто скупой платит дважды.

  • Есть и такие дачники, которые предпочитают собрать нечто из разряда сборной солянки из подручных материалов. В итоге элементы, образующие такую самодельную систему, настолько не предсказуемы, что скорее всего быстро приводят ее в негодность.
  • Другой вариант для экономичных – приобретение наиболее дешевого китайского насоса. Такие аппараты имеют корпус, изготовленный из тонкого пластика низкого качества, а также сомнительные комплектующие.
    Эти насосы наиболее дешевые и легкие, но более достоинств у них выделить нельзя, а вот минусов достаточно. Они обладают высокой шумностью и малым сроком службы.

Если выделить насосные станции по среднему отношению цены и качества, то их стоимость не превысит 400 долларов. Модели получше обойдутся около 500.

Совет: Не стоит приобретать изделия, у которых детали изготовлены из пластика, они менее долговечны. Предпочтение нужно отдавать агрегатам из чугуна или стали, лучше нержавеющей. Такие насосные станции стоят дороже, но они более долговечны и меньше издают шума в процессе работы.

Как установить насосную станцию

Инструкция по эксплуатации указывает, что для исправной работы оборудования перед тем как установить насосную станцию в частном доме, необходимо приобрести дополнительное оснащение.

К нему относятся:

  • Водяной фильтр, предохраняет устройство от попадания песка и небольших частиц грязи из источника в корпус насоса или гидравлический бак.
  • Реле, защищающее от «сухого хода», который возникает при падении уровня жидкости в колодце, а насос продолжает работу, качая воздух, что приводит к перегреву и выходу агрегата из строя.
  • Обратный клапан. Не дает возможность воде стекать обратно в колодец, а пропускает ее лишь к насосу. Устанавливать элемент можно в конце трубки для всасывания или непосредственно перед агрегатом.
  • Реле давления служит для контроля его величины в гидробаке и поддерживает режим работы устройства.
  • Блок автоматики, объединяет в себе реле давления и защиту от «сухого хода».
  • Стабилизатор напряжения.

Перед началом монтажа составляется схема установки насосной станции в частном доме.

В ней указывается:

  • Место расположения с учетом глубины, с которой будет подаваться вода, и расстоянием до источника воды.
  • Чаще всего оборудование размещаются в середине жилых помещений, как показано на фото.

Монтаж насосной станции в помещении

  • На глубине всасывания будет сильно отражаться расстояние к источнику воды. Расчет этой величины можно выполнить по формуле:

H+0,1xL= max 8 m. Здесь: H — глубина нахождения воды в колодце; L — расстояние от станции до колодца. Эта величина не должна быть больше 8 метров.

При большем расстоянии, необходимо будет станцию устанавливать в непосредственной близости к источнику подачи воды. Это может быть приямок, надежно защищенный от холода и влаги, или устройство глубинного погружного насоса.

Какие могут быть ошибки при установке и подборе оборудования

При обустройстве насосной станции своими руками могут возникнуть ошибки при подборе оборудования и его установке.

Схема монтажа насосной станции в частном доме

Наиболее частые из них:

  • Неправильно выбрано оборудование из-за ошибки в глубине погружения в системе водозабора. В этом случае:
  1. система начнет “песочить”, что будет портить скважину;
  2. увеличится потребление воды, оно станет большее, чем его может дать насос, что приведет к падению давление в системе.
  3. при неправильном подключении скважины она будет работает в усиленном режиме, и быстро может выйти из строя. Включение станции рекомендуется не больше чем 20 раз в час.
  • Нельзя допускать перебоев с подачей напряжения, частого его падения, что может вывести электрооборудование и двигатель из строя.

Совет: Для нормальной работы станции необходимо приобрести стабилизаторы, резервную систему питания, и автоматы для защиты устройства по току.

Выполняя все требования без отсутствия нарушений в эксплуатации оборудования система может прослужить до 7 лет. Как правильно эксплуатировать насосную станцию хорошо показывает видео в этой статье.

Собственная система водоснабжения является необходимым условием комфорта в удалённом от централизованных инженерных систем загородном доме. При наличии на участке колодца или скважины обустроить автономный водопровод несложно – достаточно установить бытовую насосную станцию.

Подобные агрегаты представлены в торговой сети очень широко – можно купить изделие любой мощности и конфигурации. Вот только чтобы сделать правильный выбор, необходимо не только разбираться в технических характеристиках насосных станций, но и учитывать множество других факторов.

Для чего нужна насосная станция и какие выгоды несёт в себе её установка

Главное достоинство современных насосных станций (НС) заключается в том, что с их помощью можно организовать полноценное автономное водоснабжение загородного дома, дачи, коттеджа или ресторана.

При всей своей компактности, современная насосная станция способна обеспечить водой большой загородный коттедж, рассчитанный на проживание нескольких семей

Хоть стоимость подобного оборудования и предполагает дополнительные вложения по сравнению с простым центробежным или вибрационным насосом, установка насосной станции, которую ещё называют гидрофор, несёт в себе множество плюсов:

  1. Возможность провести монтаж и демонтаж агрегата в кратчайший срок. Благодаря тому, что насосная станция является собранным и отрегулированным устройством, установить и подключить её к водопроводу сможет даже новичок.
  2. Универсальность. Оборудование этого типа подходит для забора воды из любых источников – колодца, скважины, искусственного резервуара или природного водоёма.
  3. Запас воды. В состав насосной станции входит гидроаккумулятор, который обеспечит резервное водоснабжение на период отключения электроэнергии.
  4. Работа на скважинах любого размера. Использование поверхностного насоса и длинного заборного шланга позволяет откачивать воду из скважин с минимальным диаметром обсадной трубы.
  5. Высокая надёжность. Частота включений насоса, работающего совместно с накопительной ёмкостью, снижается в несколько раз, а это значит, что кратно растёт его ресурс и долговечность.

На фоне многочисленных достоинств современных НС небольшие недостатки в виде шумности и необходимости периодического контроля и регулировки можно считать несущественными.

Насосная станция является агрегатом, полностью готовым к работе, поэтому провести её монтаж сможет даже новичок

Критерии выбора насосных станций

Создать по-настоящему полноценную и надёжную автономную систему водоснабжения можно только в том случае, когда при её выборе будет учитываться каждый из перечисленных ниже факторов:

  • высота подъёма воды;
  • технические характеристики – электрическая мощность, напор и производительность:
  • объём гидроаккумулятора;
  • используемые материалы;
  • надёжность автоматики;
  • способ установки.

Немаловажно и то, какой компанией изготовлена насосная станция. Хоть известность бренда и влияет на стоимость оборудования, в конечном итоге правильный выбор обернётся надёжной, долговечной работой без поломок и ремонтов.

Высота всасывания и тип насосной станции

Высота подъёма воды является одной из важнейших характеристик автономного водоснабжающего оборудования и оказывает решающее влияние на его стоимость. По типу всасывания можно выделить насосные станции нескольких типов:

  • центробежные или вихревые одноступенчатые;
  • многоступенчатые;
  • со встроенным эжектором;
  • с выносным эжектором.

Первые обладают небольшой производительностью, но обеспечивают хороший напор. Их основное достоинство – бесшумная работа и низкая стоимость, однако и максимальная глубина всасывания у одноступенчатых агрегатов минимальная – от 7 м до 8 м.

Подробнее о внутреннем устройстве и принципе работы самовсасывающего насоса для воды можно узнать здесь:

Достоинством одноступенчатых насосов является простота и надёжность. Конструкция такого агрегата состоит из корпуса (1), крышки (2), рабочего колеса (3), ведущего вала (4), уплотнительного сальника или манжеты (5), подшипников (6), конденсатора (7) и электромотора (8)

Многоступенчатые насосные системы тоже рассчитаны на поверхностную установку рядом с источником глубиной не более 8 м и выделяются тихой работой, но отличаются улучшенными техническими характеристиками.

В многоступенчатых насосах используется несколько рабочих колёс, благодаря чему удаётся повысить напор и производительность

Для увеличения длины всасывающей магистрали, насосы современных установок оснащают эжекционными устройствами. Их принцип действия заключается в том, что часть выходного потока перенаправляется во всасывающую магистраль, благодаря чему производителям удаётся значительно её удлинить.  НС со встроенным эжектором обеспечивают подъём воды с глубин до 10 метров, поэтому их используют для открытых водоёмов, неглубоких колодцев и зарытых в землю резервуаров.

Показывая отличные результаты в производительности, агрегаты со встроенным эжектором обладают высоким уровнем шума — следствие протекающего через сужающееся сопло потока воды. Чаще всего простые НС устанавливают в приямках над скважинами или в непосредственной близости от источников. Если же оборудование требуется установить в помещении, то придётся позаботиться о его звукоизоляции.

Встроенный эжектор работает на принципах Бернулли, обеспечивая более лёгкий запуск насоса и создавая дополнительное разрежение для подъёма воды с большой глубины

Системы с выносным эжектором работают с минимальным уровнем шума и обеспечивают подъём воды с глубин до 35 м. При этом эжекционное устройство может быть установлено на расстоянии от насосной станции или непосредственно в источнике. Выбирая эжекторные НС второго типа, будьте готовы к дополнительным тратам. Они связаны как с более высокой стоимостью самого оборудования, так и с необходимостью установки двух параллельных труб – подающей и рециркуляционной. Эту особенность следует учитывать еще на этапе проектирования скважины.

Эжектор для насосной станции можно собрать и своими руками. О том, как это сделать, рассказывается в этой статье:

Насосная станция с внешним эжектором позволяет поднимать воду с большой глубины, но требует прокладки ещё одной магистрали для рециркуляции воды

Преимущественное большинство насосных станций комплектуются гидроаккумулятором, который обеспечивает необходимый запас воды и снижает частоту включения помпы. Тем не менее, существуют и модели без накопительного бака – их автоматика включает насос каждый раз, когда открывается вентиль или наполняется бачок унитаза.

Преимущество подобных агрегатов – в их компактности, низкой цене и способности держать стабильное давление. Известные недостатки в виде отсутствия резерва и частых включений насоса дополняются высокими требованиями к соединительным частям и другим элементам водопровода – они должны справляться с высоким давлением и гидроударами.

В состав насосной станции без гидроаккумулятора входит регулятор давления, который будет включать насос каждый раз, когда вы откроете кран на кухне или в ванной

Технические характеристики

Основными техническими характеристиками насосной станции являются напор и производительность. Именно от этих параметров зависит, сможет ли оборудование обеспечить требуемое давление воды в системе, а также хватит ли её количества, если одновременно открыть несколько расходных вентилей.

Данные по конкретной марке насосной станции можно узнать из технического паспорта на изделие – производитель указывает их на первых страницах инструкции.

Напор

Если вы задались вопросом, какой должна быть подача насоса, то требуемые характеристики можно рассчитать самостоятельно. Так, напор определяют по формуле H=(Hn+Hi+L/10+Hd), где Hn – номинальное давление воды в системе (1.5-3 бар), Hi – глубина всасывания, L – длина горизонтального участка трубопровода от насоса до дома, Hd – высота расходных точек над уровнем прокладки подающей магистрали.

Произвести гидравлический расчёт для определения напорной характеристики насоса поможет простейшая схема с указанием линейных параметров системы водоснабжения

Производительность

Определить объём воды, которую насосная станция должна подавать в единицу времени, также несложно. Для этого следует посчитать количество всех одномоментно открытых расходных точек (смесители на кухне и в ванной плюс бачок унитаза) и определить суммарное количество воды в литрах, которое должно проходить через них в минуту. Чтобы привести это значение к стандартной величине ( куб. м/ час), его следует разделить на 1000 и умножить на 60 (например, 20 л/мин = 20/1000×60 = 1.2 куб.м/час).

Усреднённые значения расхода основных сантехнических приборов

Поскольку напор и производительность находятся между собой в нелинейной зависимости, производители оборудования нередко предоставляют информацию о его технических характеристиках в виде графика.

При подсчёте производительности и напора не следует сбрасывать со счёта возможности источника воды. Если дебет скважины или колодца будет ниже величины потребления, то возможны такие негативные моменты как сильные перепады  давления, подача воды с перебоями, отключение насоса устройством автоматики или выход оборудования из строя.

От производительности насоса зависит мощность его электромотора – чаще всего этот параметр находится в границах 500 Вт – 2 кВт (для бытовых насосных станций). Экономить электричество, выбрав НС с заниженной мощностью, не получится – в лучшем случае на выходе из излива смесителя будет литься тоненький ручеек.

Единственное, что хотелось бы рекомендовать – это не покупать агрегат с большим запасом по напору и количеству прокачиваемой воды. Насосная станция, отвечающая расчётной производительности, будет иметь оптимальную мощность, а значит, вы, так или иначе, избежите лишних трат на электричество.

Зная напор и производительность, нетрудно определиться с конкретной моделью насосной станции того или иного производителя – в этом помогут сводные графики технических характеристик их продукции

Объём накопительного бака

От размера гидроаккумулятора зависит частота включения насоса и резервное количество воды на случай отключение электричества. Первый фактор влияет на долговечность электромотора агрегата, поскольку опасность пробоя его электрических обмоток чаще всего возникает именно во время пуска. Связано это с тем, что в это время сила тока достигает максимальных значений. Запас воды в доме тоже имеет немаловажное значение, однако и в том, и другом случае следует помнить, что цена гидроаккумулятора и его ёмкость связаны практически линейной зависимостью.

Промышленность выпускает гидроаккумуляторы любого размера, поэтому в случае частого отключения электричества насосную станцию можно оборудовать баком увеличенного объёма

Не следует думать, что 50-литровый накопительный бак вмещает в себе именно такое количество воды. Дело в том, что ёмкость состоит из двух камер, одну из которых занимает жидкость, а другую – закачанный в накопительный бак воздух.

Несмотря на простейшую конструкцию, гидроаккумулятор выполняет важные функции – устраняет гидроудары, снижает частоту запусков насоса и позволяет создать резервный запас воды

В зависимости от давления в воздушной камере, которое может варьироваться в пределах 0.8 – 4 атм и настроек реле давления, полезный объём  может составлять от 30 до 45% ёмкости бака .

О том, как отрегулировать давление в гидроаккумуляторе насосной станции, вы можете узнать из статьи, размещённой в другом разделе нашего сайта:

Видео: Как правильно рассчитать объём гидроаккумулятора

Материалы изготовления

В торговой сети вы сможете найти насосы с одинаковыми техническими характеристиками и стоимостью, которая в некоторых случаях отличается в несколько раз. Всё дело в том, что производители используют различные материалы, а это влияет как на долговечность оборудования, так и на его надёжность. Так, гидроаккумуляторы бытовых насосных станций чаще всего выполняются из чёрной или нержавеющей листовой стали. Последние превосходно противостоят коррозии и обладают максимальным сроком службы, но имеют более высокую стоимость.

При установке насосной станции в сыром приямке или влажном подвале, без гидроаккумулятора из нержавейки не обойтись – в таких условиях простая сталь проржавеет за несколько лет

Немаловажно и то, из какого материала изготовлен корпус насоса и его рабочие колёса. Если это пластик, то вы заплатите недорого, однако при этом рассчитывать на долговечную работу агрегата не стоит. Детали оборудования среднего класса изготавливают из стали и чугуна, поэтому оно имеет неплохое качество при умеренной стоимости.

Для изготовления корпуса и узлов насосных станций высшей категории используются алюминий, латунь и бронза, поэтому они отличаются максимальной долговечностью. Разумеется, использование цветных металлов накладывает отпечаток на цену оборудования – будьте готовы выложить кругленькую сумму.

Латунные рабочие колёса насосов премиум-класса не корродируют в течение всего срока службы, поэтому являются залогом продолжительной, надёжной работы

Автоматика насосных станций

В состав каждой насосной станции входит реле давления – прибор, который отвечает за включение и выключение насоса. Реле именитых производителей отличаются усиленной контактной группой, мембранной камерой из нержавеющей стали и высоким качеством других деталей. В процессе эксплуатации они не требуют вмешательства в работу. Дешёвая пуско-регулирующая аппаратура страдает такими явлениями, как коррозия отдельных частей, ослабление пружинных узлов, подгорание контактов и т. д., поэтому требуют периодической регулировки или ремонта.

За своевременное включение и выключение насоса отвечает реле давления, которое, благодаря своей простоте, обладает высокой надёжностью

Для повышения надёжности агрегатов производители оборудуют их системой защиты от сухого хода и перегрева. Первая система отключит питание насоса, если в подающей магистрали по какой-то причине пропадёт вода. Термореле предотвратит сгорание или пробой обмоток электромотора при нагреве силового агрегата свыше допустимой температуры. Хоть защитные системы и повышают стоимость оборудования, отказываться от них не стоит, особенно если планируется питать водопровод от источника с ограниченным дебетом.

Датчик сухого хода внешне очень похож на реле давления. О назначении прибора говорит только кнопка, свидетельствующая о необходимости ручного включения прибора после аварийного срабатывания

Способ установки

По типу монтажа насосные станции делятся на два типа:

  • поверхностного расположения – устанавливаются в доме или рядом с источником воды – в наземном строении или приямке;
  • заглубленные агрегаты, которые имеют в своём составе глубинный насос и обеспечивают подъем воды с глубин до 300 м (такие НС относятся скорее к профессиональному оборудованию).

Установить поверхностную насосную станцию типа сможет любой домашний мастер. Что касается погружного оборудования, то его монтаж лучше доверить профессионалам.

Большинство насосных станций требуют установки рядом со скважиной, поскольку длина их всасывающей магистрали не превышает 8-10 м

Сравнительные характеристики насосных станций

Чтобы облегчить выбор насосного оборудования, можно воспользоваться таблицей с данными о его технических характеристиках и особенностях.

Что касается параметров агрегатов для автономной подачи воды конкретной марки, то каждая компания предоставляет исчерпывающую информацию по выпускаемым моделям и их техническим характеристикам. С параметрами нескольких наиболее популярных насосных станций вы можете ознакомиться из приведённой ниже таблицы.

Насосную станцию какого производителя выбрать

Насосное оборудование популярных брендов не случайно имеет более высокую стоимость, чем агрегаты менее именитых производителей. Серьёзные компании вкладывают средства не только в производство, но и развивают технологии. Кроме того, ни один производитель, нарабатывающий свою репутацию десятилетиями, не позволит себе использовать некачественные материалы – этим как раз страдают малоизвестные бренды в попытке привлечь клиента низкой ценой.

Высокая технологичность, качественные материалы и культура сборки выделяют брендовое оборудование среди сотен агрегатов других, менее известных компаний

Станцию подачи воды лучше всего выбирать в ассортименте производителей Grundfos, Pedrollo, Gardena, Metabo, Wilo и других европейских компаний.

Вооружившись знаниями и сделав необходимые расчёты, смело отправляйтесь в магазин за новенькой насосной станцией. Если же у вас остались какие-то вопросы, то задавайте их через форму обратной связи. Эксперты нашего сайта окажут квалифицированную помощь в самый короткий срок.

Видео: Советы специалистов по выбору насосной станции для дома и дачи

  • Автор: Виктор Каплоухий
