В чем разница между проводом и кабелем: Чем отличается кабель от провода

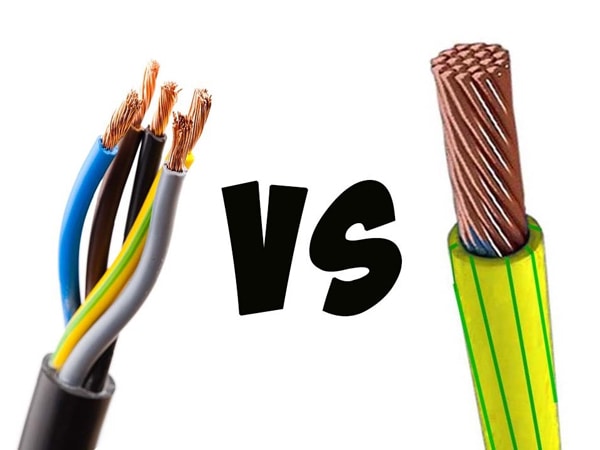

Чем отличается кабель от провода, в чем разница
Задумывались ли вы, чем отличается кабель от провода и шнура? В проектах различных строительных объектов упоминаются оба названия. Возможно, это просто путаница и разные обозначения одного и того же изделия? Попробуем разобраться.
Определение понятий
Провод, если следовать его определению, содержит 1 жилу, имеющую легкую изоляцию или не имеющую ее вовсе. Таких жил может быть несколько. И они также не имеют общей усиленной изоляции.
Основное отличие кабеля в том, что это — несколько жил, имеющих дополнительную общую изоляцию. Он может быть двух-, трех-, и многожильным.
Что такое шнур? Кабель, состоящий из нескольких гибких жил, скрученных или уложенных параллельно и покрытых изолирующей оболочкой называют шнуром. Обычно применяют для подключения электрических приборов, которые во время эксплуатации могут перемещаться, например, пылесос, утюг, фен.
Казалось бы все просто. 1 жила — это провод, больше — кабель.
Но и здесь есть свои особенности. Главная разница между кабелем и проводом все-таки не в количестве жил, а в уровне изоляции. Провод может быть вовсе не изолированным. Электричество, передаваемое воздушным способом, проходит именно по проводам. Кабель же обязательно имеет дополнительную изоляцию, причем зачастую не одну. Существуют и бронированные оплетки, и слои, невосприимчивые к агрессивной среде. Это позволяет использовать его для прокладки в земле или по дну океана. Везде, где проводник будет подвергаться разрушающему воздействию окружающей среды, применяется кабельная продукция.
Кроме того, кабели применяются не только для передачи электрического напряжения, область их применения значительно шире. Есть кабели для передачи и распространения радиосигнала, это коаксиальные радиочастотные кабели, и даже излучающие кабели, которые используется для организации беспроводной связи на станциях метро. Есть и такие, функция которых преобразование электричества в тепло. Существуют даже кабели, жилы которых изготовлены из пластмассы или стекла — это оптоволоконные кабели.
Из-за широкого спектра применения кабельная продукция по цене дороже, чем провода.
Какие бывают жилы
Сами провода, которые и являются проводниками, могут существенно отличаться друг от друга. Они могут быть монолитными, то есть состоящими из 1 медной или алюминиевой жилы. А есть и многопроволочная жила. Она состоит из множества тонких проволок, также медных или алюминиевых, которые скручены в 1 жилу. Такой проводник используется в тех случаях, когда от провода требуется более высокая гибкость.Все жилы, монолитные или многопроволочные, стандартизированы по диаметру. Для каждого из сечений в ГОСТ и справочной литературе указаны номинальные и предельные значения тока, пропускаемого по проводу. При превышении допустимой силы тока проводник начнет греться, изоляция может воспламениться, провод выйдет из строя, а высокие температуры создадут пожароопасную ситуацию.
Для каждого типа агрессивной среды разработан свой вид изоляции, отличающийся устойчивостью к тому или иному воздействию.
В качестве изолирующего материала могут использоваться резина, полимеры, ткань, бумага и пр. Кабель может быть экранированным с помощью металлической фольги или полимерной сетки, которая имеет металлическое покрытие.

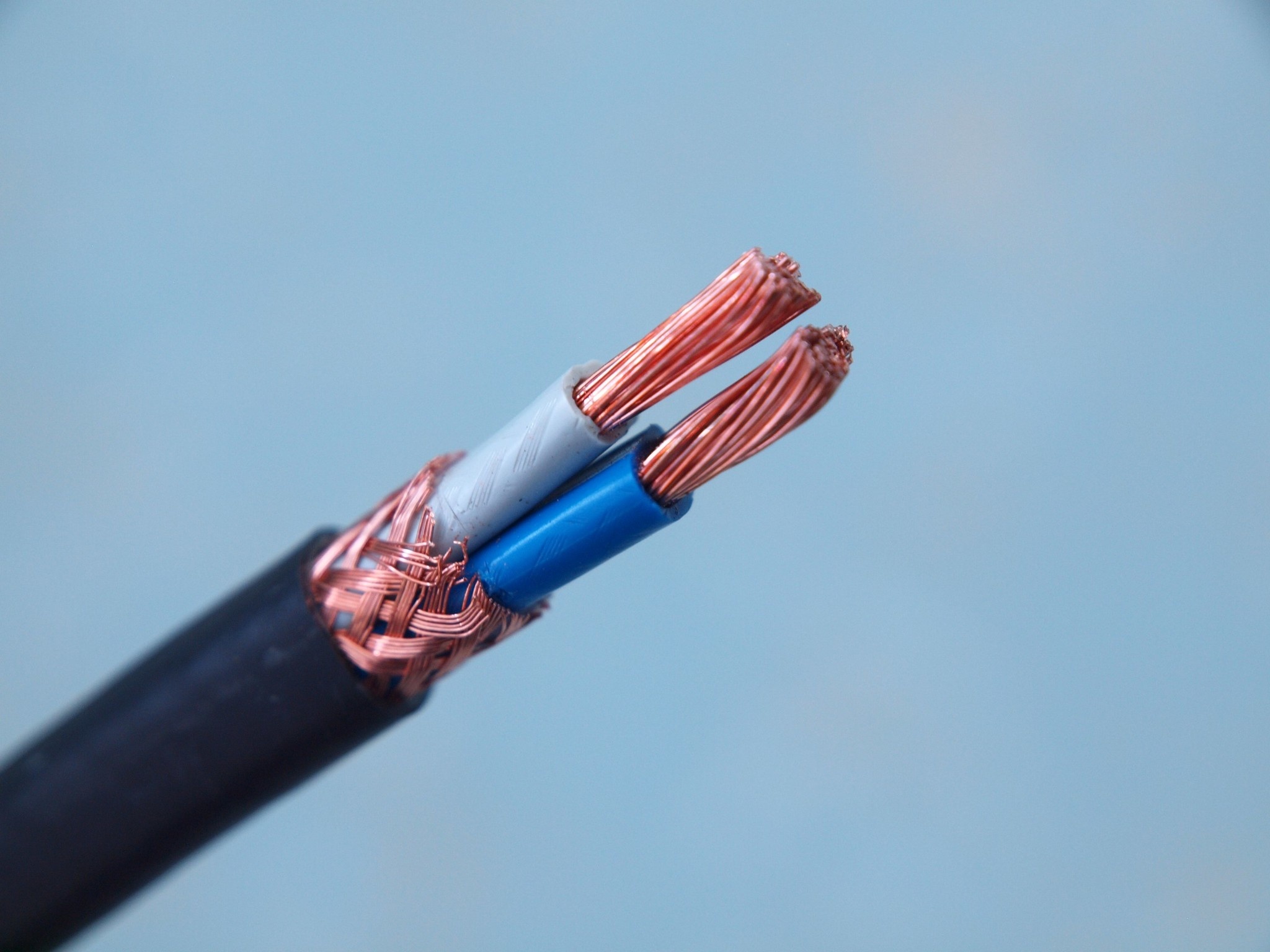

Есть и более сложные устройства кабелей, например, с отдельно экранированными жилами, которые дополнительно помещены в трубопровод, наполненный маслом.
Подводя итог, можно сказать, что отличия кабеля от провода заключаются главным образом в системе изоляции. Кабель имеет несколько слоев, а провод может не иметь ни одного. Это дает возможность использовать кабель в самых разных условиях: закапывать его в землю, пропускать под водой, проводить его сквозь химически активные среды. А провод предназначен для более щадящих условий использования. Кабельная продукция используется не только для передачи электричества, как провод. Но при этом не стоит приходить к выводу, что такой вариант во всех случаях предпочтительнее провода. Зачастую в такой разносторонности нет смысла.
Если стоит задача, передать электроэнергию по открытому месту из одного пункта в другой, то тогда именно провод, окажется прекрасным решением и обойдется существенно дешевле.
К тому же при передаче электричества по воздуху немаловажное значение имеет масса самого проводника. Для тяжелых проводов потребуется большее количество опор. Несмотря на то, что электропроводность у алюминия ниже, чем у меди, использование алюминия для проводов более целесообразно. Его плотность в 3,5 раза меньше, чем плотность меди, а это значит, что для такого провода нужно гораздо меньше опор.
На вопрос, чем отличается кабель от провода, правильнее было бы ответить так — они отличаются своим предназначением. Нельзя сказать, что одно лучше, а другое хуже. В каждом конкретном случае стоит выбрать тот вариант, который более всего соответствует требованиям по эксплуатации.
Сейчас рынок изобилует большим разнообразием электропроводки.
И для того чтобы не запутаться в ней, перед монтажом необходимо тщательно рассчитать все нагрузки, учесть все особенности области применения и свериться со справочной литературой. Это поможет избежать рисков и выбрать наиболее оптимальный вариант.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

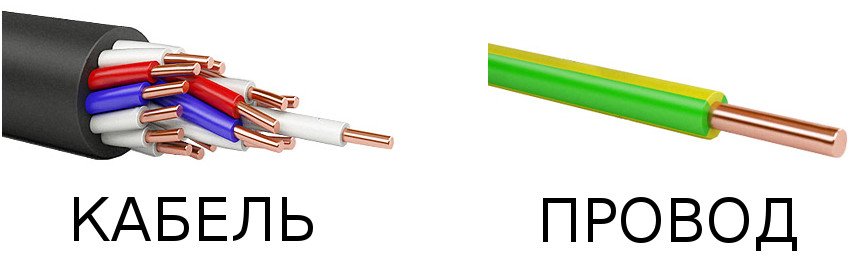

Отличие кабеля от провода
Как правило, люди сочетают слова «провод» и «кабель» в качестве синонимов. Но это совершенно не так. Их похожесть ограничивается лишь внешним видом. Согласно толковому словарю русского языка, провод – металлическая проволока, служащая для передачи электроэнергии. Кабелем называют электрический провод особого рода, предназначенный для подземных и подводных электропроводок.
На сегодняшний день специалисты для определения кабеля и провода пользуются ГОСТом, принятым в СССР. Они называют кабелем содержание в нём нескольких или одной изолированных жил. Каждая жила изолируется в оболочку, которая, в свою очередь, покрывается защитным покровом.
Покров может быть в отдельных случаях бронированным.

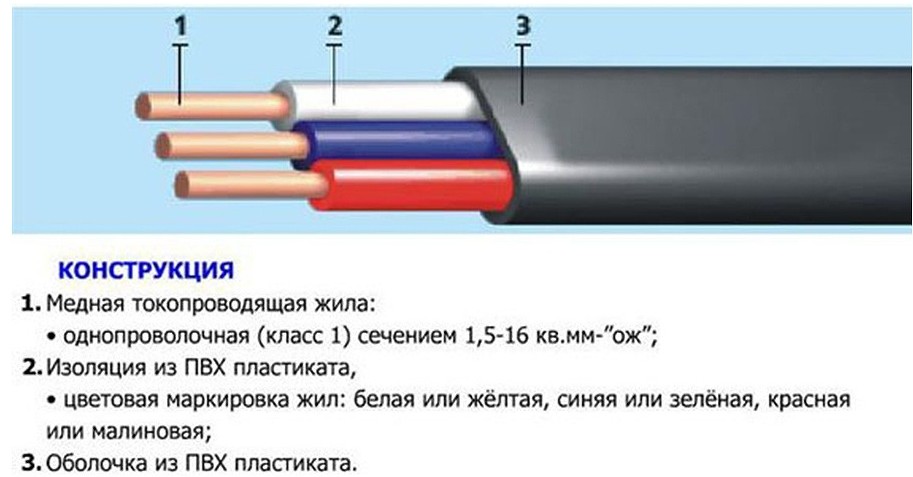

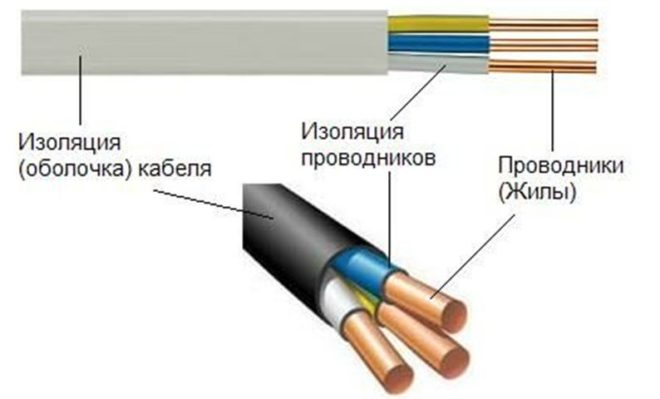

Изоляция кабеля и провода
Изоляция бывает пластмассовой, резиновой, полиэтиленовой. Изоляция нужна для того, чтобы защищать проводники (жилы) от воздействия влаги, химических веществ, света, механических повреждений. Благодаря своим защитным свойствам кабель можно проложить глубоко под грунтом и под водой. Особенность провода состоит в том, что он состоит из скрученных одной или нескольких проволок, не изолированных друг от друга, или изолированных проводников. Поверх скрученных проводов может быть неметаллическая оболочка, оплётка или обмотка из волокнистого материала или проволоки. Провода не предназначены для монтажа подземной или подводной проводки. Для воздушных линий электрических передач обычно применяют голые провода. Изолированные провода могут быть незащищёнными и защищёнными от воздействия процессов окружающей среды посредством оболочки поверх изоляции. Голые провода – жилы, проводящие ток и не покрытые защитными или изолирующими покрытиями.
Изолированные провода — жилы, проводящие ток, покрытые резиновой или пластмассовой изоляцией. Поверх изоляции у таких проводов находится оплётка из х/б пряжи или резиновая, пластмассовая или металлическая лента. Провода бывают защищёнными, т.е. изолированными. Поверх их изоляции накладывается оболочка, необходимая для герметизации и выполнения защитных функций от негативного воздействия окружающей среды. Также отдельным видом проводов является шнур. Он состоит из нескольких гибких жил, скрученных или уложенных в параллели. Жилы покрываются неметаллической оболочкой или другим защитным покровом в зависимости от условий использования. Провода ШВВП необходимы для подключения электроприборов, электрооборудования к электрической сети с напряжением не выше 380В. Шнуры ШВО применяются для подключения электрических приборов: утюгов, самоваров, каминов, плит и другого нагревательного оборудования.Область применения кабелей и проводов

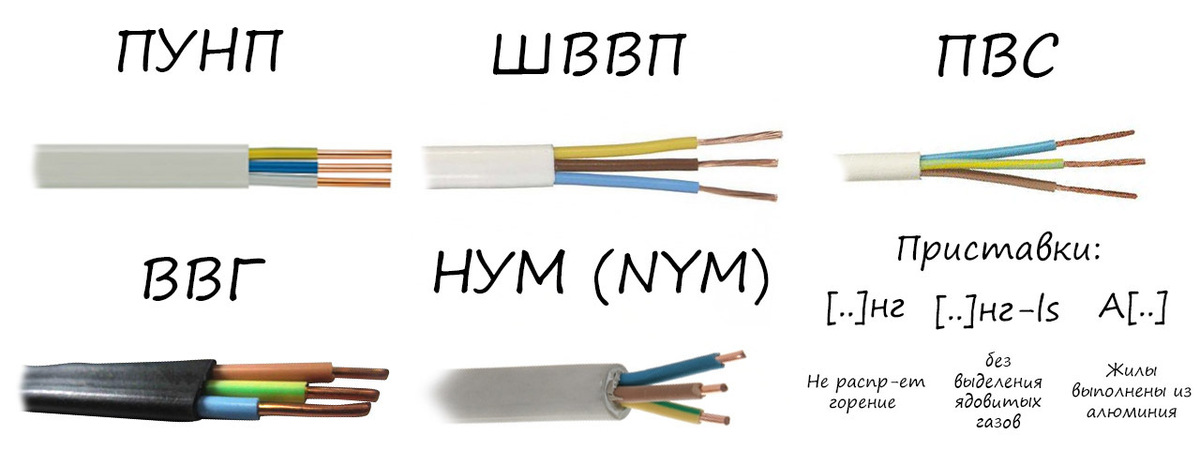

Для установки силовых и осветительных сетей используют установочные провода.
При подключении установочного провода нужно учитывать и то, что провода одного сечения могут выдерживать различные показатели напряжения. Всё зависит от условия монтажа проводки. Используются установочные провода ПВ-1, ПВ-3, ПВ-4 при монтаже электрической проводки для подачи питания на электроприборы, электрооборудование, для стационарной укладки осветительных электрических сетей в цепях переменного и постоянного тока. Установочные провода ПВС предназначается в электрических сетях с номинальным напряжением для подключения электроприборов, электрооборудования. Установочные провода ПУНП раньше применялись для монтажа стационарных осветительных электрических сетей. Сейчас использование данного провода запрещено. Существует множество видов кабелей. Силовые кабели марок ВВГ и ВВГнг предназначаются для передачи электроэнергии в стационарном оборудовании переменного тока. Их выпускают с изоляцией из поливинилхлоридного пластиката. Количество жил в силовом кабеле составляет от 1 до 5.Монтаж

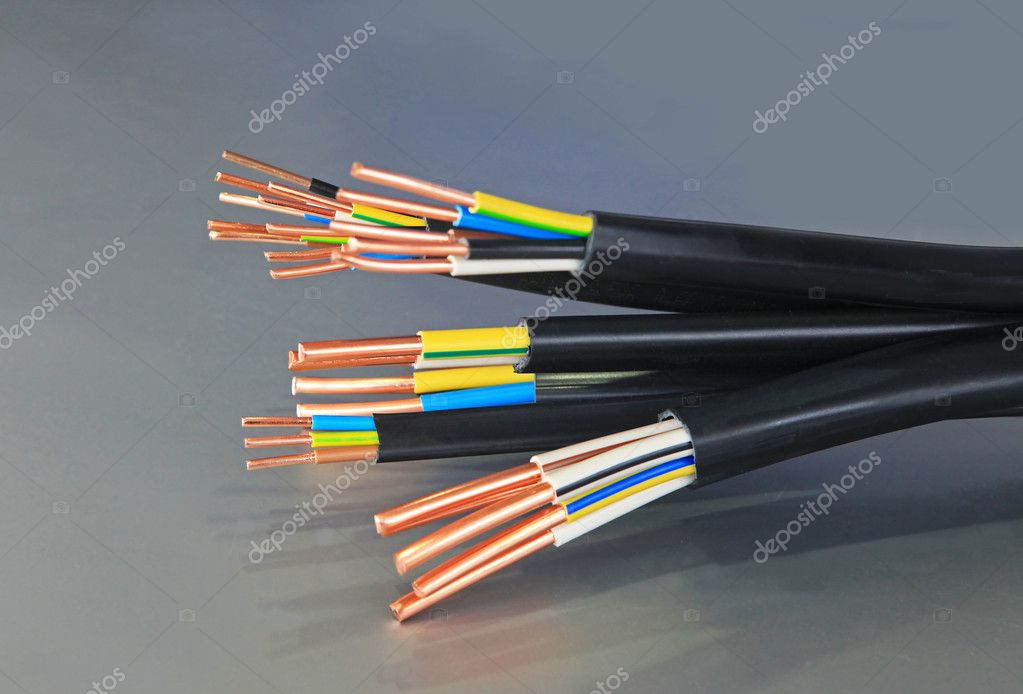

При промышленном или бытовом монтаже в помещениях и на открытом воздухе используют силовой кабель NYM.
Жилы силового кабеля NYM отличаются по цвету:
- двухжильный кабель включает в себя чёрный и синий цвета
- трёхжильный – чёрный, синий и жёлто-зелёный
- четырёхжильный – чёрный, синий, коричневый и жёлто-зелёный
- пятижильный – чёрный, синий, коричневый, чёрный и жёлто-зелёный.
Есть несколько отличий, по которым можно отличить кабель от провода:
- кабели всегда выпускаются в оболочке
- кабели выпускаются с такой изоляционной защитой, что их можно использовать при монтаже подводной и подземной проводки
- провода используются для установки линий электропередач
- у кабелей и проводов различные назначения.
Чем отличается КАБЕЛЬ от ПРОВОДА
Зачастую люди используют слова «кабель» и «провод» как синонимы, не задумываясь над тем, что эти понятия совершенно не тождественны и их похожесть ограничивается внешним видом.
Большой толковый словарь современного русского языка Ушакова определяет провод как металлическую проволоку, которая служит для передачи электрической энергии. Кабель при этом назван электрическим проводом особого рода, который используется для подземных и подводных проводок.
Однако чтобы точно определить отличие кабеля от провода, стоит обратиться к технической литературе.
Согласно ГОСТу 15845-80, который был принят еще в СССР и до сих пор остается актуальным, особенностью кабеля является содержание в нем одной или нескольких изолированных жил (проводников). Они заключены в оболочку, поверх которой может иметься защитный покров, в том числе и бронированный. Эта оболочка может быть пластмассовой, резиновой, металлической или полиэтиленовой (СПЭ).
Необходима она для того, чтобы защитить жилы от влаги, света, различных химических веществ и других внешних воздействий и механических повреждений. Это обуславливает возможность прокладки кабеля в земле и глубоко под водой.
Голые провода применяют в основном для прокладки воздушных линий электропередач. Изолированные провода бывают незащищенными (имеют только изоляцию) и защищенными от внешних воздействий с помощью оболочки поверх электрической изоляции.
Отличаются кабели и провода и по областям применения. Так, существуют кабели пониженной пожароопасности или вовсе пожаробезопасные, не распространяющие горение, с низким газо- и дымовыделением.
Кабели используются для установки связи, как судовые, оптические, геофизические, коаксиальные, радиочастотные и другие.
Провода используются для воздушных ЛЭП, электрических установок и подвижного состава, а также бывают обмоточные, осветительные, установочные и другие.
Выводы:
- Кабель всегда производится в оболочке, а провод бывает оголенным.
- Кабели настолько защищены, что пригодны для прокладки под землей и под водой, в то время, как провода не имеют серьезной защиты от повреждений и воздействия внешней среды.
- Кабели и провода имеют разное предназначение.
Отличие провода от кабеля:понятия и особенности
Многие люди задаются вопросом: чем отличается кабель от провода? Очень часто в различных статьях люди встречают такие понятия, и негде нет никакого разъяснения по этим понятия. Однако четко есть условия, которые требуют соблюдать.
Кажется, что различие чем отличается провод от кабеля совсем не существенное, но это только на первый взгляд. На самом деле это разные проводники, и каждый применяется в своем случае. Чтобы не допустить ошибку во время монтажа, узнайте отличие провода от кабеля. Мы решили для вас подробно рассказать и объяснить на картинках их главные отличия.
Отличие провода от кабеля
Провод считается цельным проводником, в то время кабель сочетает в себе целую группу заизолированных жил. Главная суть отличие провода от кабеля заключается только в количестве заизолированных проводников. В любом проводе он только – один, в кабели – их может быть любое количеств. Но, здесь и обращайте внимание, существуют провода, которые имеют несколько заизолированных жил, в этом случае его можно назвать проводником. Чтобы вам стало более понятней, смотрите особенности отличие провода от кабеля. Более детально читайте про кабель ПВС.
Особенности провода

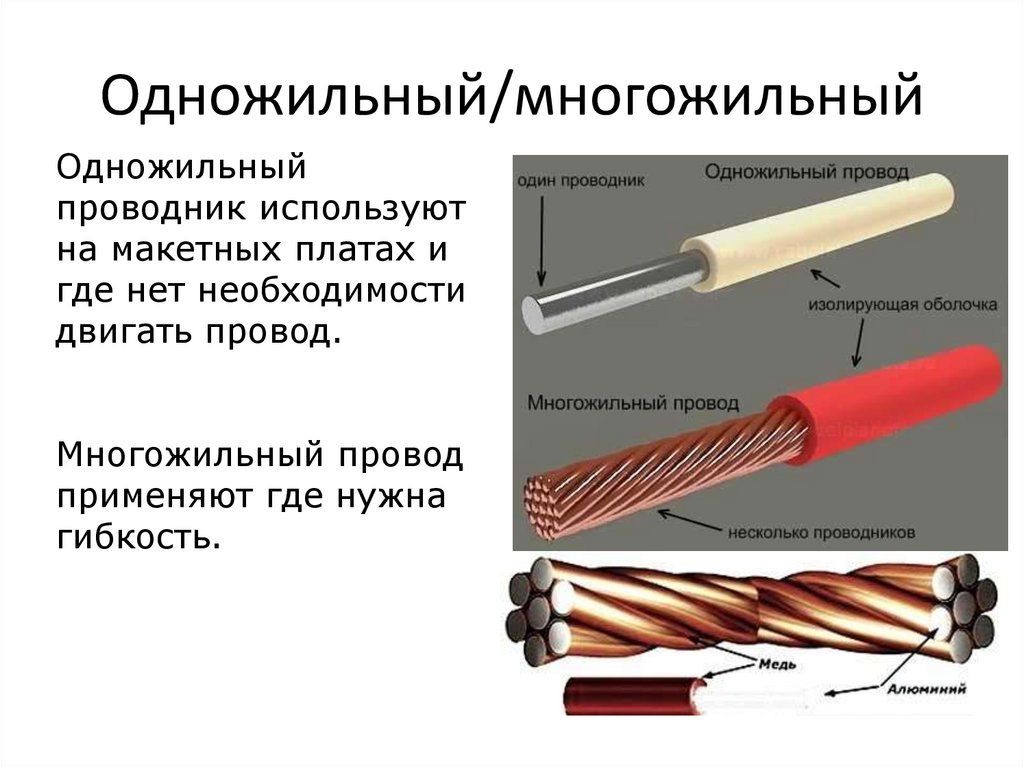

Все провода можно разделить на две основных группы:
- Те, которые имеют сплошную проводку;
- Многожильные (медный провод ПВ-3).
Эти две группы имеют существенное различие по применению и непосредственно по эксплуатации. Твердые провода могут даже не находится в изоляции, они всегда имеют более низкое сопротивление. Если люди хотят повысить производительность, именно такой тип и используется. Главный пример, вы сможете найти, просто взглянув на любой столб. В РЭСе такие провода используются регулярно.
Второй тип имеет более высокое сопротивление. Но считается гибким и по сроку эксплуатации гораздо превышает название числа. Используя его можно достичь существенной гибкости, также они защищены от всех механических повреждений. Эти знание дадут вам ответ на вопрос, чем провод отличается от кабеля. Но, обратите свое внимание и на особенности всех кабелей, к примеру: кабель ВВГ.
Особенности кабеля
Все кабели можно со смелостью разделить на четыре главных вида. Это даст возможность понять отличие провода от кабеля.
- Витые пары кабелей.
- Многожильные кабели.
- Коаксиальный кабель.
- Кабель из оптоволокна.

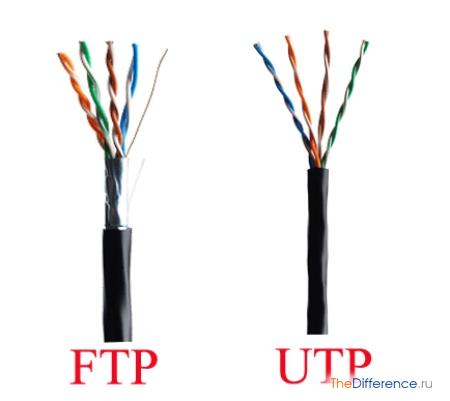

Витая пора включает в себя проводники, все они скручены между собой. Предназначаются они для передачи сигнала. Распространение получили в телеграфе, даже сейчас их используют для проводки телефонных линий. Главное их преимущество – это защита от различных помех. Благодаря своей конструкции они способны служить долгое время.

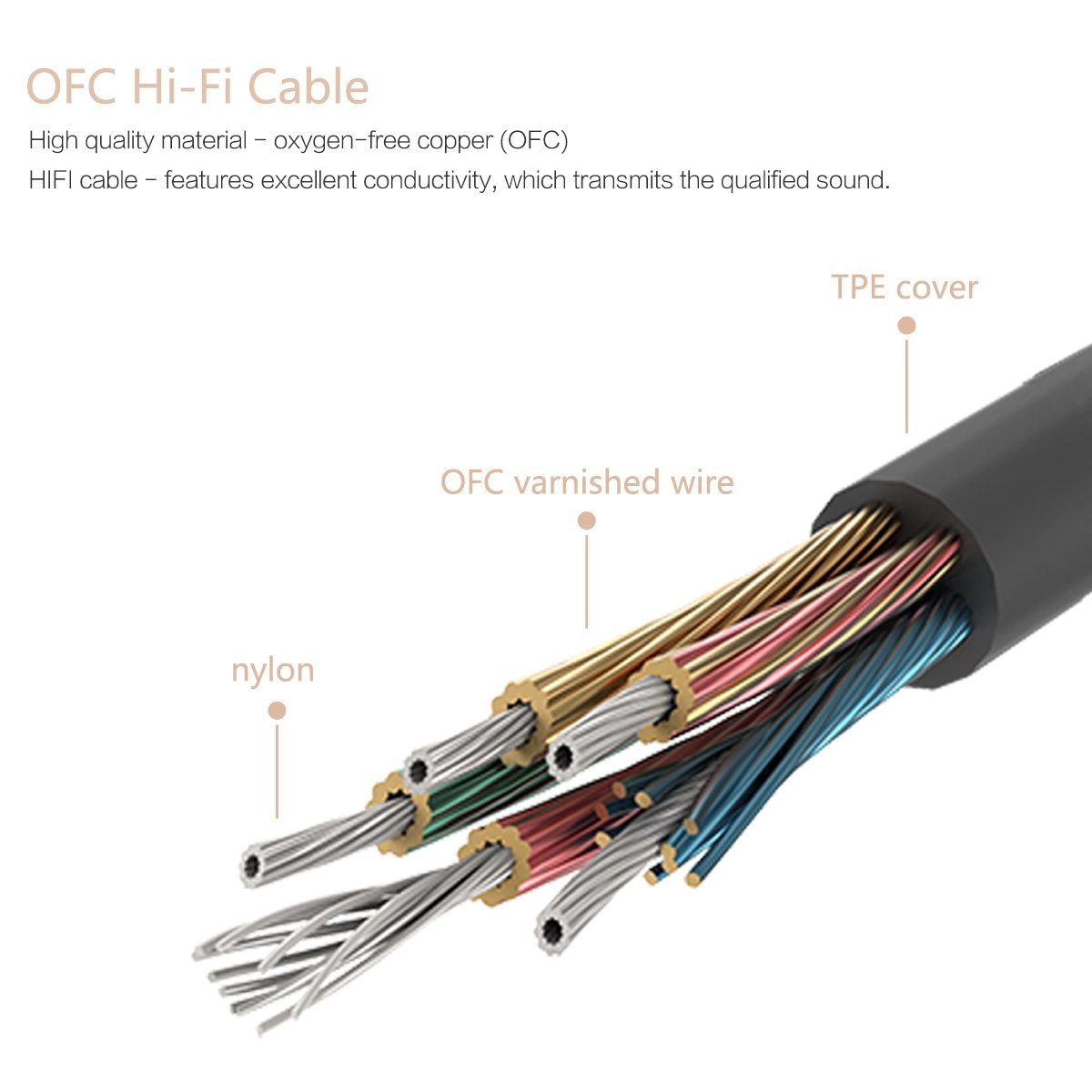

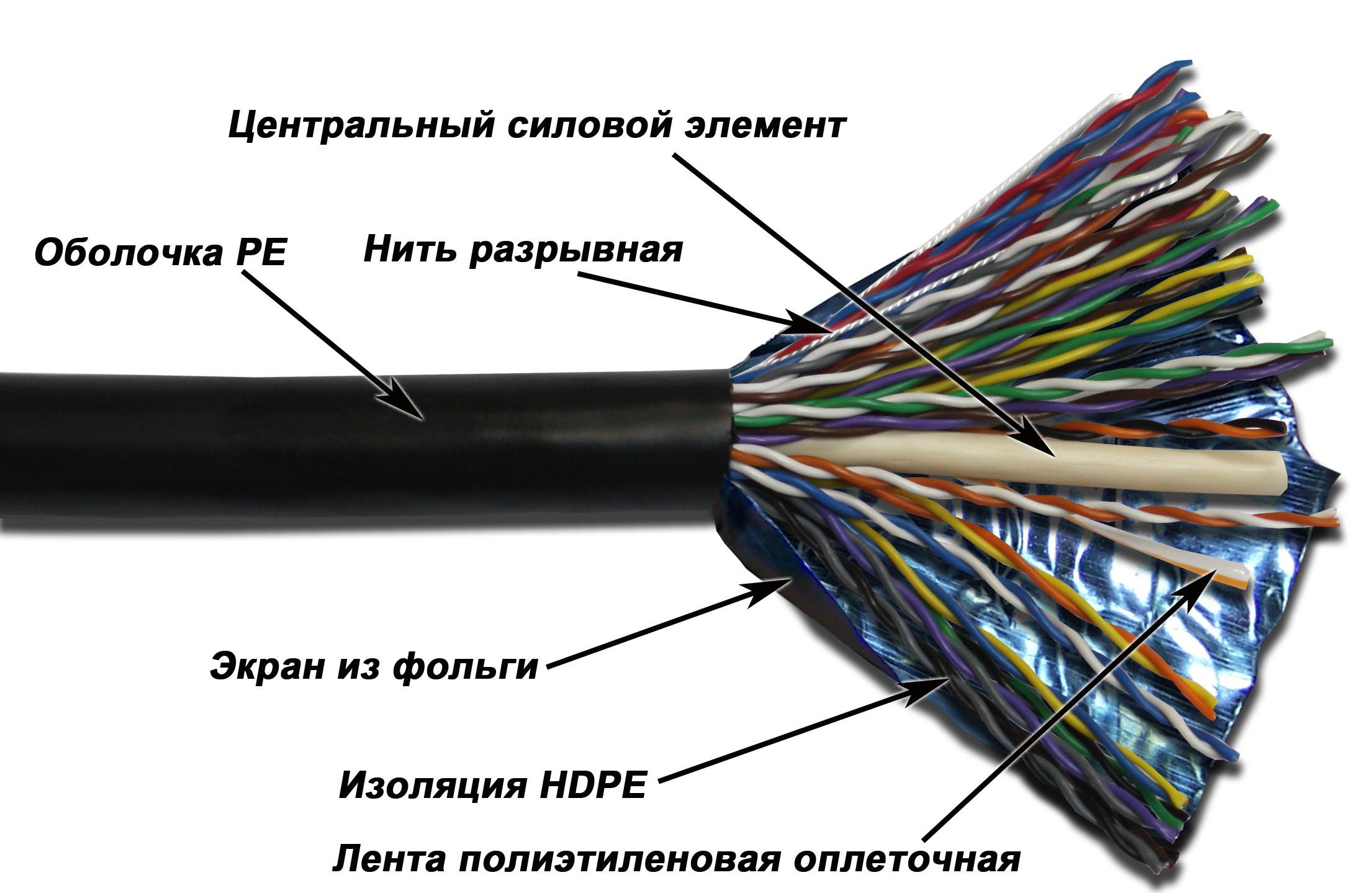

Многожильные кабели всегда включают в себя некоторое количество заизолированных проводников. Чаще всегда такие кабеля используют для проводки сетей освещения, на открытых участках, в различных помещениях. Они считаются универсальными и часто используемыми. Обратите внимание, у проводов таких характеристик нет, это и есть главное отличие провода от кабеля.
Коаксиальный кабель способен передавать сигнала высокой чистоты. У него уникальная конструкция, она носит название – коаксил. Все проводники располагаются соосно, разделяет их изоляция.

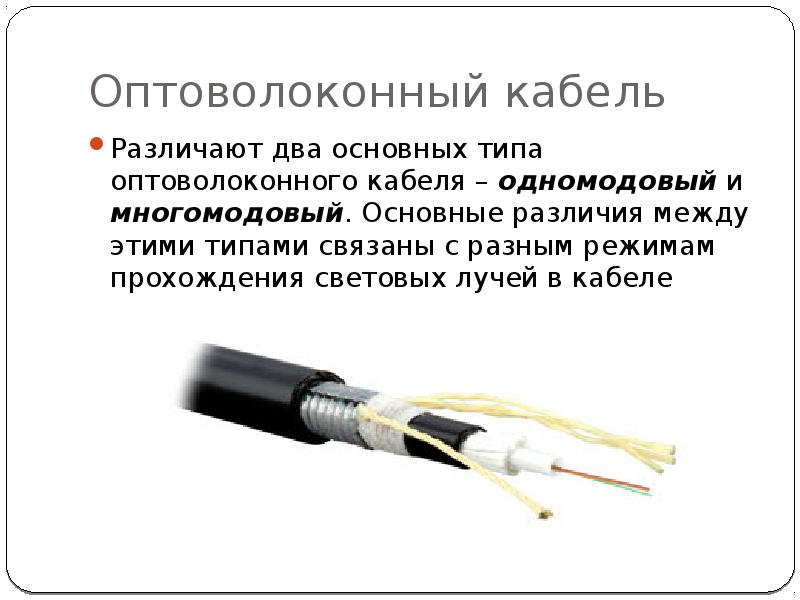

Кабель из оптоволокна схема

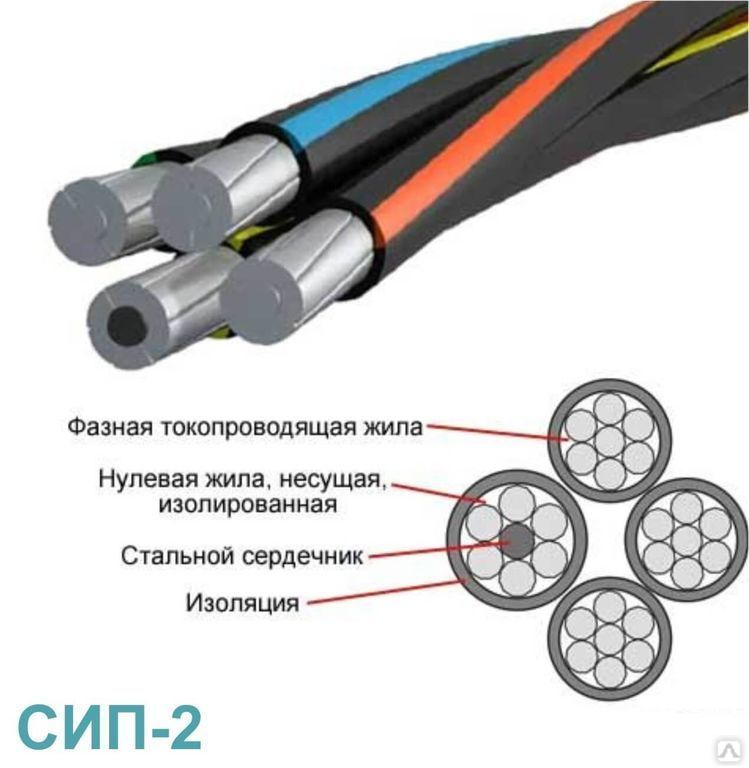

Похожая статья: Кабель СИП описание.
Чем отличается кабель от провода по ПУЭ и ГОСТ
Большинство людей не видят никакой разницы между кабелем и проводом, хотя она существенна и путать эти понятия не стоит. Главное их сходство – внешний вид, на этом все, далее одни отличия.
Если обратиться к словарям и энциклопедиям, то можно узнать, что провод определяется как проволока из металла, которую используют для передачи электрической энергии.
Кабель же, что интересно, назван электрическим проводом, используемым как проводник электроэнергии под землей и под водой.
Основные отличия
Если просмотреть техническую литературу, с ГОСТом, принятым с советских времен, то можно определить 5 основных отличий этих проводников электричества:
- количество жил или проволок;
- их изоляция;
- кабель может быть бронированным;
- место применения;
- разница в сроке службы.
Итак, вышеназванный ГОСТ за номером 15845-80 указывает на то, что провод включает в себя одну или большее количество жил или проволок, скрученных между собой, при этом они могут иметь тонкую изоляцию, либо быть вовсе без нее.

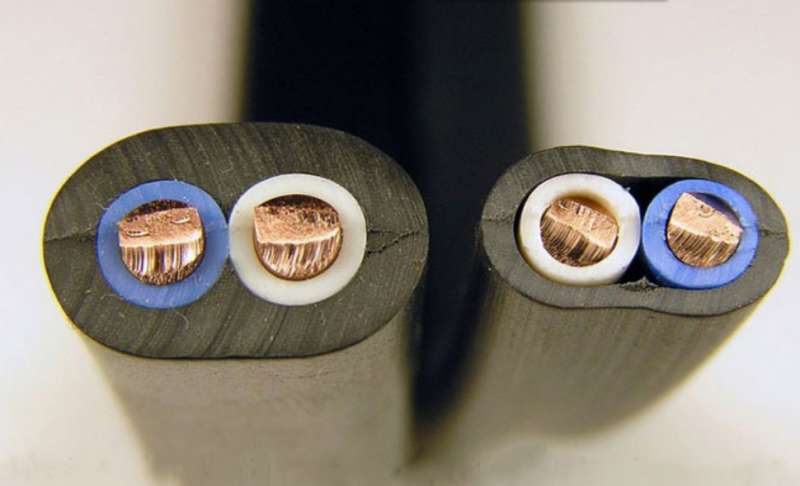

Кабель же состоит из одного или нескольких проводов, которые имеют оболочку защиты и поверх всей конструкции обернут еще один слой изоляции. Эти дополнительные меры безопасности защищают кабель от различных повреждений. Кабель также может быть бронированным, из чего вытекает четвертое отличие, а именно место применения.
Для того, чтобы наверняка отличить провод от кабеля, стоит обращать внимание на маркировку, которая может быть буквенной или цифровой.
Именно благодаря дополнительной изоляции и защиты броней, кабель пригоден для использования под водой, а также это позволяет прокладывать его под землей. С проводами такие виды работ проводить категорически нельзя из-за их недостаточной защиты, что может привести повреждению и аварии с различной степенью угрозы.
Доказательством вышесказанного могут служить правила устройства электроустановок, в которых написано, что электрические провода могут подвергаться установке только внутри электрораспределительных устройств.
Вне этих устройств должен производиться монтаж кабелей или шин.
Последним отличием является срок, который прослужат кабеля и провода. Как можно догадаться, благодаря все той же дополнительной защите, кабель более долговечен и может прослужить до 30 лет. Проводник же с одинарной оболочкой будет пригоден на протяжении 15 лет, не более.
Виды кабелей и проводов

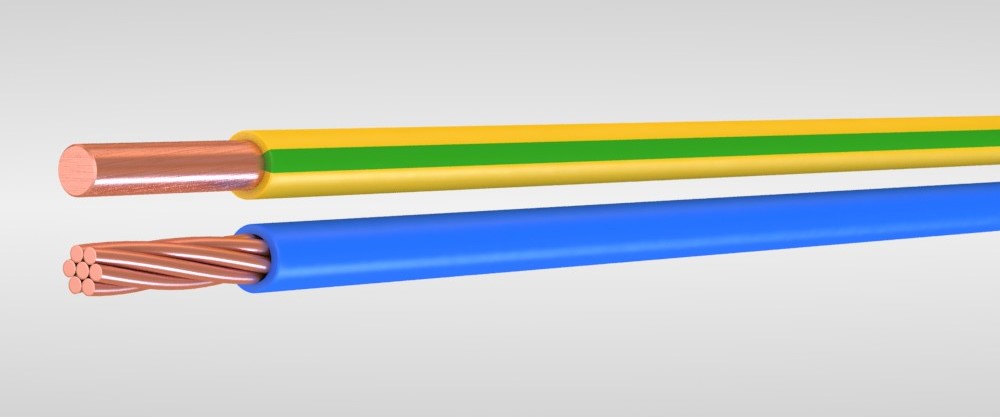

Провода принято разделять на два вида:
- Многожильный.
- Монолит, то есть из сплошной проволоки.
Условия применения проводов зависит от их гибкости и сопротивления. Одножильные провода отличаются твердостью и уменьшенным сопротивлением. Это наблюдается благодаря их конструкции, выпускаются они как «голые», так и в тонкой оболочке. Такие твердые проводники обеспечивают большую производительность на высоких частотах.

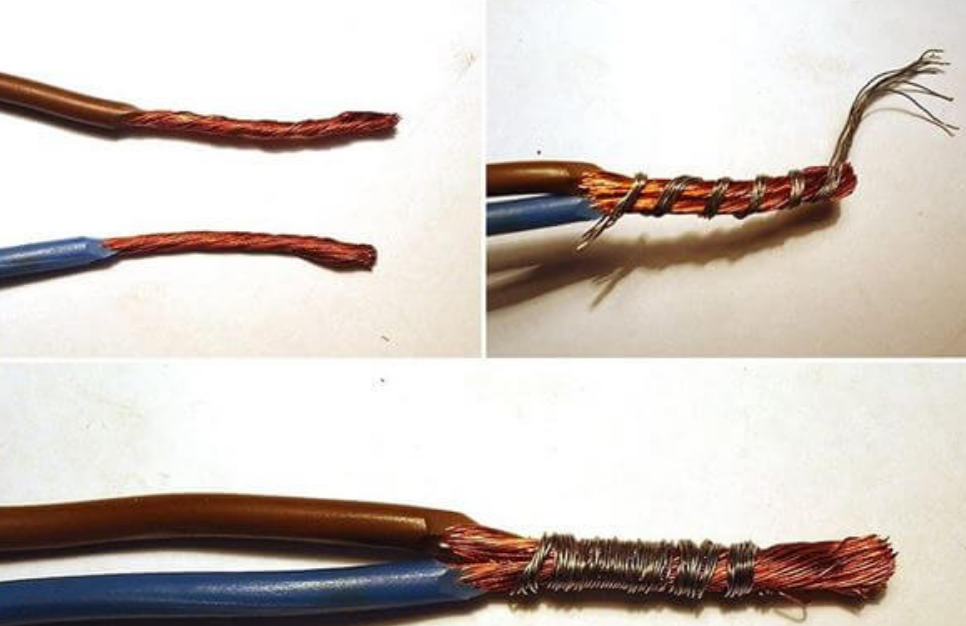

Многожильный провод включает в себя определенное количество нитей из меди, сплетенных между собой. Он более устойчив к механическим повреждениям, а также более гибок, что делает его более долговечным, чем провод монолит.
Чтобы подобрать кабель или провод, подходящий определенной задаче, нужно знать их виды и характеристики.
Кабеля также делятся на монолиты и многожильные, при этом монолит, как и в случае с проводом, более жесткий. Гибкость многожильного кабеля зависит от количества проволок. По гибкости можно выделить семь классов кабелей. 1-й самый жесткий (моножила), 7-й, соответственно, самый гибкий.
Жесткий кабель принято использовать во время укладки в грунт или проведении в стенах, гибкий идеально подходит для подвижных механизмов, а также подключения электроприборов. В качестве совета можно отметить, что для подключения освещения лучше использовать многожильный кабель, так как данные устройства подвергаются частой замене и жесткий кабель может сломаться, в отличие от гибкого аналога.
Полезное видео
Дополнительную информацию по данному вопросу вы можете получить из видео ниже:
После прочтения статьи, уже не может возникнуть вопросов по поводу разницы между кабелем и проводом.
Проще говоря, если два или более проводника, скрученных между собой, не имеют изоляции – это провод, изолированные отдельно друг от друга и жилы с общим слоем изоляции – кабеля. Кстати, вследствие повышенной степени защиты, кабеля будут стоить дороже проводов, но и менять их придется намного реже.
ГОСТ и ТУ кабель, в чём разница?
Рассказываем про разницу между ГОСТ и ТУ кабелем, а так же делаем вывод о том, какой кабель для каких работ лучше применять.
Статья от профессионального электрика о том, как и какой кабель выбрать для прокладки в доме, офисе, на производстве.
Присаживайтесь по удобнее, букв не будет много. Через 5 минут чтения этой статьи вы будите знать всё необходимое, чтобы выбрать между ГОСТ и ТУ кабелем.
Начало:
Самое первое что нужно знать: абсолютно все кабели делаются по ТУ.
Отметка ТУ на кабеле обозначает, что завод на котором производится этот кабель соответствует всем техническим условиям для изготовления этого кабеля и то, что этот кабель изготовлен по стандартам, установленным заводом изготовителем.
Поэтому, любой кабель должен иметь отметку ТУ, иначе, его не может быть)))
Что же такое ГОСТ?
Это государственный стандарт качества продукции. Отметка ГОСТ значит что продукт соответствует всем условиям, которые по мнению государства являются важными при производстве продукта, например качество изоляции (изоляция сделана из хороших ПВХ материалов, которые не горят) определённый сплав с необходимым сопротивлением ( благодаря этому мы можем точно рассчитать, какого сечения кабель нам нужно использовать для имеющейся нагрузки, и быть уверенными в том, что он выдержит). Используя кабель без отметки ГОСТ, мы не можем знать наверняка, какую нагрузку выдержит кабель, если только будем верить техническим характеристикам производителя, проверить которые не всегда возможно.Так как большинство всё-таки привыкло делить кабель на ТУ и ГОСТ, подведу краткий итог.
В чём отличие кабеля ТУ от ГОСТ?• Кабель ГОСТ — прошёл испытания и соответствует государственному стандарту, это значит что вы можете быт более уверены в том, что этот кабель выдержит заявленные нагрузки.
А ТУ — стандарт, установленный заводом изготовителем и он скорее всего будет отличаться по качеству сплавов и изоляции.

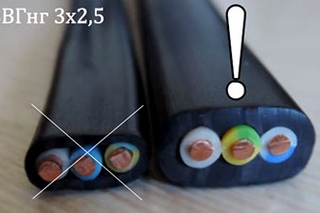

• В большинстве случаев ГОСТ можно отличить от ТУ даже зрительно. Кабель ТУ зачастую меньше по диаметру чаще всего изоляции чем ГОСТ, и если приложить два одинаковых кабеля друг к другу, разница будет заметна невооружённым взглядом.
Но, это не обязательное условие так как фактическое сечение ГОСТ кабеля может отличаться от заявленного. По закону это разрешено, и основное тут стоит отметить, что одним из самых важных параметров при прохождении ГОСТ сертификации является сопротивление кабеля и нагрузка, которую он выдерживает. И тут же из своего опыта могу сказать что фактическое сечение хорошего кабеля не должно отличаться от заявленного более, чем на 10-15 процентов.
— Кстати, маркировка провода 2х5 не говорит о том, что каждый провод имеет диаметр 2х5 мм. У кабеля всегда указывается сечение провода. А в случае, если вы делаете замер линейкой или штангенциркулем, вы получите диаметр кабеля.
Вы можете самостоятельно приобразовать его по формуле. Или воспользоваться таблицей соответствия сечений проводников их диаметру:
Важный момент, EAC.
Помимо обозначения ГОСТ на кабеле есть обозначение EAC
EAC — знак обращения, говорящий нам о том, что кабель, маркированный им, прошел все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки. Это значит, что кабель соответствует требованиям всех распространяющихся на него технических регламентов. в том числе и всех ГОСТ (а их, на самом деле, достаточно много). Поэтому именно знак EAC означает, что это хороший и проверенный кабель.
Чтобы понять, что перед Вам именно ГОСТ, а не ТУ, Вам, в первую очередь обращать именно на обозначение EAC.
Мои выводы:
Кабель ТУ вам обойдётся дешевле чем ГОСТ, но качество провода скорее всего будет хуже. Связано это с тем что в его производстве используются менее качественные материалы.
Но если вы у вас так скажем не ответственные работы или вы берете квадрат сечения с серьезным округлением в большую сторону, то, думаю, можно взять и ТУ кабель.
При этом, если вы покупке провода в квартиру или на ответственный объект лучше взять ГОСТ кабель.
От «Электроград»
Думаем, эта статья достаточно полно раскрывает особенности выбора проводов и кабелей.
На нашем сайте и в любом нашем розничном магазине вы всегда сможете приобрести ГОСТ продукцию от надёжных поставщиков.
В чем различия между кабелем и проводом
Затевая какие-либо работы, связанные с электрикой, некоторые задаются вопросом различий между кабелем и проводом. И действительно, запутаться тут немудрено, так как даже специалисты порой не слишком утруждаются тем, чтобы правильно называть те или иные их модели. На самом деле провода от кабелей отличаются, но так как и те, и те используются для одних и тех же целей, различия эти остаются в основном на бумаге, а некоторые и вовсе просто называют их шнурами.
К тому же только по российским ГОСТам сейчас зарегистрировано более 20 тысяч видов подобной продукции, хотя в быту используется лишь малая их часть. Так давайте же разберёмся вместе, чем кабель отличаются от провода и шнура, и есть ли в этом вообще какая-либо принципиальная разница.
Провод
Строго говоря, проводом можно назвать любую жилу, проводящую электрический ток и соединяющую две точки. Впрочем, в одном проводе жил может быть несколько, причём они могут быть как с изоляцией, так и без неё. По понятным причинам неизолированные провода применяются в основном там, где им не грозит случайно прикосновение человека или диких животных. Изолированные же провода нашли широкое применение в автомобильной технике. А вот у себя дома вы, скорее всего, используете шнуры и кабели, но об этом чуть ниже.
Кабель
Если не углубляться в дебри технической документации, то можно сказать, что кабель представляет собой усовершенствованный провод.
Он обычно состоит из нескольких жил, каждая из которых обладает собственной изоляцией, но при этом все эти изолированные жилы также защищены наружным слоем защиты, который предохраняет токонесущие жилы от воздействия агрессивной внешней среды и от механических повреждений. Основное же отличие кабеля от провода кроется в том, что пространство между внешним и внутренними слоями изоляции у него обычно заполнено специальным составом, который не даёт внутренним изолированным жилам слипаться. Это продлевает кабелю жизнь и упрощает его монтаж.
Шнур
В бытовой технике обычно используются шнуры, гибкие и надёжно изолированные. Так как при использовании они часто сгибаются, отдельное внимание уделяется их долговечности. Именно поэтому суммарное сечение всех медных жил в шнурах не превышает 4 квадратных миллиметров, причём сами жилы изготавливаются из проволоки. В результате получается очень надёжная конструкция из нескольких токонесущих жил, которые крайне трудно повредить, даже если попытаться завязать их узлом.
Оболочка шнуров также нередко бывает армированной — это предохраняет жилы от механических повреждение.
Так в чём же разница?
На самом деле она есть, но роли это не играет. Шнуры, за редким исключением, используются для питания бытовых электроприборов, провода применяются в промышленности и автомобилестроении, а кабели берут на себя всё остальное. Но если вы в магазине вдруг попросите провода вместо кабеля, продавцы, несомненно, всё равно вас поймут.
В чем разница между проводом и кабелем?
Энтони Масотто
Национальный менеджер по продажам
Однопроводные кабельные и кабельные решения
Между проводами, проводниками и кабелями существуют фундаментальные различия, которые определяют, когда и как они используются. Умение понимать и четко объяснять различия может облегчить планирование электромонтажных работ. Чтобы избежать путаницы, мы сосредоточимся на терминологии, относящейся к использованию в подрядной электротехнической отрасли.
Что такое провод?
Проволока — это однопроводная жила, обычно сделанная из меди, алюминия или иногда стали (неэлектрическое использование). Два основных типа провода — одножильный и многожильный.
Сплошная проволока изготавливается из одной пряди вытянутой меди, алюминия или другого проводящего металла в длинную тонкую, все еще жесткую, но гибкую форму, подобную струне. Сплошной провод имеет меньшее сопротивление, поэтому его часто используют в приложениях, требующих обработки более высоких частот.
Многожильный провод состоит из множества прядей сплошного провода, скрученных в ультратонкие и гибкие нити, подобные нитям, которые можно скручивать или сплетать вместе, чтобы сформировать единый проводник, сопоставимый по размеру и весу с их сплошными аналогами.Многожильный провод часто имеет покрытие и идеально подходит для работ, требующих большей гибкости.
Проводник
Проводник — это термин для обозначения проволоки или проволочных нитей, не разделенных покрытием или изоляцией.
Например, скрученные или скрученные жилы проволоки, составляющие многожильный провод, образуют одножильный провод после нанесения соответствующей оболочки. Так же, как и одиночная сплошная проволочная пряжа после того, как на нее была нанесена оболочка. Одиночные проводники могут иметь диаметр меньше 22 AWG и такой же размер, как провода по классификации MCM.Они могут состоять из одного куска проволоки или нескольких жил сверхтонкой проволоки (нитей), при условии, что каждая жилка не изолирована и находится в контакте с другими проволоками.
Кабель
При определении кабеля первое, что нужно всегда помнить, это то, что провод — это компонент кабеля. Кабели представляют собой группы из двух или более проводов, состоящих из многожильных или одножильных проводов, которые скручены, скручены или каким-либо образом связаны друг с другом. Существует четыре основных типа кабеля:
Кабель витая пара: два кабеля, скрученных вместе.Кабели типа «витая пара» часто используются в телекоммуникационных отраслях, профессиональной звукорежиссуре, студиях, кинотеатрах и системах внутренней связи.
Многожильный кабель: несколько кабелей, сгруппированных вместе и изолированных друг от друга. Изоляция снижает помехи между кабелями, что делает многожильные кабели популярным выбором для передачи данных. Прокладываемые вместе в виде связанного кабеля Quik-Pull, они идеально подходят для управления цепями освещения, управления и питания на рынке OEM и в электротехнической промышленности.
Коаксиальный кабель: состоит из твердого внутреннего проводника и окружающего его внешнего слоя проводника из фольги. Два слоя изолированы друг от друга. Эти кабели обычно используются в средствах вещания телевидения, радио и других формах связи. Коаксиальный кабель постепенно теряет популярность, поскольку цены на многожильные кабели / кабели Ethernet и оптоволокно упали в цене и расширили возможности передачи сигналов с меньшими и меньшими прерываниями.
Волоконно-оптический кабель: группа проводов, которая включает или полностью состоит из оптических волокон.Оптические волокна — это тонкие, как волосы, провода из стекла или пластика, которые могут передавать больше данных быстрее, чем кабели из сплава.
Волоконная оптика — это новая волна передачи данных и связи, но она не может полностью заменить медные кабели, потому что они не могут передавать энергию.
Все эти типы кабелей могут сами быть объединены в пучок кабелей нового типа Quik-Pull для целей установки.
Проволока против проводника против кабеля
Подводя итог, помните, что у вас не может быть кабеля без проводов, а проводники состоят из отдельных жил.Проволока может состоять из одной более толстой жилы для сплошной проволоки или более тонких жил (нитей), а проводник может состоять из одной жилы или нескольких жил при условии, что несколько жил не изолированы друг от друга. А кабель состоит из нескольких жил, и каждая жилка должна быть изолирована от других.
Хотите узнать больше о различиях между конфигурациями кабелей в комплекте? Взгляните на эту статью.
Основные различия между проводами и кабелями
Ничто не остается незамеченным в процессе эволюции.
То же самое и с технологией изготовления проводов. С тех пор, как электричество проложило путь в наши пространства, мы используем провода и кабели для удовлетворения наших требований к электричеству. Чаще всего люди используют такие термины, как провода и кабели, как синонимы. Однако они сильно отличаются друг от друга.
Первый способ различить их — это принять во внимание, что провода являются составной частью кабелей. А провода используются гораздо чаще или имеют более широкую сферу применения, чем кабели. Если говорить простыми словами, провод обычно представляет собой отдельную жилу или группу жил из проводящего материала, такого как медь или алюминий; в то время как кабель состоит из двух или более изолированных проводов, обернутых оболочкой.Самый простой способ отличить их друг от друга — это то, что провод обычно виден, но кабель обычно изолирован. Давайте узнаем больше о том, чем провода отличаются от кабелей.
Провода
Как указывалось ранее, провод представляет собой отдельную жилу или группу жил, заключенную в изоляционную оболочку для предотвращения нежелательных контактов между проводниками.
Провода обычно используются для передачи электроэнергии и телекоммуникационных сигналов; однако его также можно использовать для механических нагрузок.По сути, существует два типа проводов: одножильные и многожильные. В то время как сплошной провод на самом деле представляет собой длинный одиночный проводник, многожильный провод состоит из нескольких тонких жил, скрученных вместе. Сплошные провода обладают низким сопротивлением и идеально подходят для работы на более высоких частотах. Многожильные провода более гибкие и, следовательно, имеют более длительный срок службы. Кроме того, многожильные провода имеют лучшую площадь поперечного сечения, чем одножильные провода, при той же допустимой нагрузке по току.
Кабели
Кабель, как правило, представляет собой два или более проводов, идущих вместе или связанных, скрученных или скрученных вместе.Они в основном изолированы, чтобы обеспечить лучшую защиту, чем просто провода. Кабели в основном используются для передачи электроэнергии, а также для передачи электрических и телекоммуникационных сигналов.
Существует много типов кабелей, например, витая пара, коаксиальный кабель, многожильный кабель и оптоволоконный кабель. Если мы говорим о кабеле витой пары , он состоит из двух кабелей, скрученных друг вокруг друга, и в основном используется для передачи сигналов.
С другой стороны, многожильный кабель состоит из множества проводников, изолированных друг от друга, и используется для защиты целостности сигнала за счет уменьшения шума, шума и перекрестных помех. Коаксиальный кабель состоит из внутреннего твердого проводника, окруженного параллельным внешним проводником из фольги, защищенного изоляционным слоем, и обычно используется в телевизионных кабелях. Волоконно-оптические кабели помогают передавать сигналы посредством пучка стеклянных нитей. Эти кабели имеют гораздо большую пропускную способность, чем металлические кабели, что указывает на то, что они могут передавать больше данных.
Основное различие между проводами и кабелями | ||
| Провода | Кабели | |
| Классификация | Однопроволочный | Два или более проводника |
| Использует | Для передачи механических нагрузок, передачи электроэнергии и телекоммуникационных сигналов. Также используется в отоплении, ювелирных изделиях, одежде, сетке, автомобильных или промышленных деталях, булавках, иглах, рыболовных крючках и лампочках. | Для передачи электроэнергии, передачи электроэнергии и телекоммуникационных сигналов. |
| Типы | 1. Жесткий провод 2. Многожильные провода | 1. Кабель витая пара 2. Многожильный кабель 3. Коаксиальный кабель 4.Волоконно-оптический кабель |
| Преимущества | Сплошные провода обладают низким сопротивлением, поэтому идеально подходят для использования на высоких частотах. Многожильный провод показывает более высокую устойчивость к усталости металла. | Повышенная прочность, тяжелые условия эксплуатации и изоляция. |
Заключить
Вкратце, провод — это один проводник, а кабель — это группа из двух или более проводов.
Возможно, теперь вы можете лучше различать провода и кабели. В Havells вы можете приобрести все типы проводов и кабелей, которые изготовлены из высококачественных материалов для повышения производительности и повышенной защиты.
Wire vs Cable: в чем разница?
Знаете ли вы?
В области электричества термины «провод» и «кабель» часто используются для обозначения одного и того же.Однако между проводом и кабелем есть существенные различия, которые следует учитывать для успеха электрического проекта.
Основное различие между ними состоит в том, что «провод» всегда является одним проводником, а кабель — группой проводников, изолированных вместе в одной оболочке. В каждом случае проводники обычно изготавливаются из меди, алюминия или другого проводящего металла. Заметным исключением из этого правила является оптоволоконный кабель, сделанный из оптических волокон.
Итак, что такое провод?
Проволока может состоять из одной или нескольких жил, но всегда действует как один провод.
Двумя распространенными типами проволоки являются одножильный и многожильный. Одножильные провода являются одножильными, а многожильные. Многожильные провода более гибкие, тогда как одножильные провода обычно более жесткие. Он может быть оголенным или изолированным с помощью защитной оболочки. Провода обычно используются для передачи электроэнергии и телекоммуникационных сигналов в коммерческих и жилых зданиях.Они демонстрируют отличные характеристики на более высоких частотах. Преимущество использования проводов в том, что они дешевле, чем кабели, что может помочь сократить расходы на электроэнергию. Провода не используются в промышленных приложениях, требующих высокой прочности кабеля.
Провода классифицируются по номеру калибра и электрическим характеристикам изоляции. Их можно использовать независимо или как компонент кабеля.
И что такое кабель?
Кабели, как и провода, также используются для передачи электрических сигналов.Однако они более разнообразны.
Некоторые распространенные типы кабелей включают многожильные кабели питания переменного тока, кабели витой пары, коаксиальные кабели и оптоволоконные кабели. Все эти кабели имеют разные механизмы, которые соответствуют их точному назначению. В коаксиальных кабелях два проводника несут разные сигналы. В кабелях с молнией молнии проводники несут мощность и несколько сигналов. В большинстве кабелей проводники работают вместе для передачи сигнала.
На рынке существует огромное разнообразие кабелей для всех мыслимых целей.Обычно кабели используются в силовых и сигнальных цепях в электронных устройствах; передача электроэнергии и освещение в зданиях; междугородняя подводная связь и др.
Основные классификации кабеля включают номер калибра, номер провода и цвет оболочки. Однако классификаций может быть больше в зависимости от какой-либо дополнительной характеристики.
Поставщики и ресурсы беспроводной связи RF
О мире беспроводной связи RF
Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи.
На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения,
калькуляторы, новости, книги, загрузки и многое другое.
Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д. Эти ресурсы основаны на стандартах IEEE и 3GPP.В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.
Статьи о системах на основе Интернета вещей
Система обнаружения падений на основе Интернета вещей для пожилых людей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей.
В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей.
Узнать больше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета.
• Система измерения столкновений
• Система отслеживания скоропортящихся продуктов и овощей
• Система помощи водителю
• Система умной торговли
• Система мониторинга качества воды.
• Система Smart Grid
• Система умного освещения на базе Zigbee
• Интеллектуальная система парковки на базе Zigbee.
• Система умной парковки на основе LoRaWAN
RF Статьи о беспроводной связи
В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты.
Он также охватывает статьи, связанные с испытаниями и измерениями, по тестированию на соответствие, используемым для тестов на соответствие устройств RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.
Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤
Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤
Основы и типы замирания : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤
Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤
Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале,
Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т.
Д.Читать дальше➤
5G NR Раздел
В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д.
5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR
• Часть полосы пропускания 5G NR
• 5G NR CORESET
• Форматы DCI 5G NR
• 5G NR UCI
• Форматы слотов 5G NR
• IE 5G NR RRC
• 5G NR SSB, SS, PBCH
• 5G NR PRACH
• 5G NR PDCCH
• 5G NR PUCCH
• Эталонные сигналы 5G NR
• 5G NR m-последовательность
• Золотая последовательность 5G NR
• 5G NR Zadoff Chu Sequence
• Физический уровень 5G NR
• Уровень MAC 5G NR
• Уровень 5G NR RLC
• Уровень 5G NR PDCP
Учебные пособия по беспроводным технологиям
В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как
сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS,
GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т.
Д.
См. УКАЗАТЕЛЬ >>
Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G
Частотные диапазоны
руководство по миллиметровым волнам
Волновая рама 5G мм
Зондирование волнового канала 5G мм
4G против 5G
Тестовое оборудование 5G
Сетевая архитектура 5G
Сетевые интерфейсы 5G NR
канальное зондирование
Типы каналов
5G FDD против TDD
Разделение сети 5G NR
Что такое 5G NR
Режимы развертывания 5G NR
Что такое 5G TF
В этом руководстве GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения,
Типы пакетов GSM, структура или иерархия кадров GSM, логические каналы, физические каналы,
Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания,
MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном,
Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Подробнее.
LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.
RF Technology Stuff
Эта страница мира беспроводной радиосвязи описывает пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C.
для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO,
колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера
➤Конструкция радиочастотного фильтра
➤Система VSAT
➤Типы и основы микрополосковой печати
➤ОсновыWaveguide
Секция испытаний и измерений
В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе
Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.
ИНДЕКС испытаний и измерений >>
➤Система PXI для T&M.
➤ Генерация и анализ сигналов
➤Измерения слоя PHY
➤Тест на соответствие устройства WiMAX
➤ Тест на соответствие Zigbee
➤ Тест на соответствие LTE UE
➤Тест на соответствие TD-SCDMA
Волоконно-оптические технологии
Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель,
фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи.
Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи
➤APS в SDH
➤SONET основы
➤SDH Каркасная конструкция
➤SONET против SDH
Поставщики и производители радиочастотных беспроводных устройств
Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.
Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный трансивер, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексор, дуплексер, микросхема резистора, микросхема конденсатора, индуктор микросхемы, ответвитель, оборудование ЭМС, программное обеспечение для проектирования радиочастот, диэлектрический материал, диод и т.
Производители радиокомпонентов >>
➤Базовая станция LTE
➤RF Циркулятор
➤RF Изолятор
➤Кристаллический осциллятор
MATLAB, Labview, встроенные исходные коды
Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW.
Эти коды полезны для новичков в этих языках.
ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL
➤Код MATLAB для дескремблера
➤32-битный код ALU Verilog
➤T, D, JK, SR триггеры labview коды
* Общая информация о здоровье населения *
Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь
3. ЛИЦО: Не трогай его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома
Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и
установить систему видеонаблюдения >>
чтобы спасти сотни жизней.
Использование концепции телемедицины стало очень популярным в
таким странам, как США и Китай, чтобы остановить распространение COVID-19, поскольку это заразное заболевание.
RF Калькуляторы и преобразователи беспроводной связи
Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения.
Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д.
СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR
➤5G NR ARFCN против преобразования частоты
➤Калькулятор скорости передачи данных LoRa
➤LTE EARFCN для преобразования частоты
➤Калькулятор антенн Яги
➤ Калькулятор времени выборки 5G NR
IoT-Интернет вещей Беспроводные технологии
Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet,
6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.
Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ
➤EnOcean
➤Учебник по LoRa
➤Учебник по SIGFOX
➤WHDI
➤6LoWPAN
➤Zigbee RF4CE
➤NFC
➤Lonworks
➤CEBus
➤UPB
СВЯЗАННЫЕ ЗАПИСИ
RF Wireless Учебники
Датчики разных типов
Поделиться страницей
Перевести страницу
В чем основная разница между проводами и кабелями?
Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia.Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.
Мы используем много электрических кабелей и проводов в нашем доме, но если кто-то спросит нас, в чем разница между проводом и кабелем, мы часто запутаемся и дадим им совершенно пустое выражение.
Если вы хотите использовать электрические провода или кабели надлежащим образом, чтобы обеспечить электрические соединения в вашем доме, вам необходимо иметь некоторые знания об этом, иначе вы в конечном итоге купите не тот продукт.
Также прочтите: 10+ важных советов по безопасности при работе с электричеством, которые сделают вашу домашнюю аварию безопаснее!«Провода и кабели» играют важную роль в вашей повседневной жизни. Оба они регулярно используются в электрических и коммуникационных устройствах. На самом деле провода и кабели сильно отличаются друг от друга. В электрическом поле провода и кабели в основном предназначены для передачи электрического тока из одной точки в другую.
В этой статье мы подробно расскажем о различиях между проводами и кабелями.
(a) Разница между проводом и кабелем Основное различие между проводом и кабелем состоит в том, что провод является одним проводником, с другой стороны, кабель состоит из двух или более проводов, и все провода обернуты в одном проводнике.
Электрические провода находятся внутри кабелей. Диаметр проволоки измеряется калибром или мм. Если калибр маленький, значит, проволока толще. Идеальный калибр, который используется в жилых помещениях, — 10 и 20.Провода — это проводник, из которого состоит кабель. Обычно электрический провод изготавливается из меди или алюминия, чтобы обеспечить низкую стоимость и низкое сопротивление. Всегда помните, что большие провода пропускают больше тока и могут повредить бытовую технику из-за сгорания предохранителей. Помимо материала и диаметра / калибра, провода также различаются по типу изоляции и электрической емкости.
Провода заземления (с желтым покрытием) защищают пользователей, обеспечивая путь с низким сопротивлением от приборов к земле.
Различные буквы, такие как THHN, THWN, THW и XHHN, обозначают основные типы изоляции отдельных проводов.Эти буквы описывают следующие требования NEC (Национальный электротехнический кодекс).
- T — Термопластическая изоляция
- H — Термостойкость
- HH — Высокая термостойкость (до 194 ° F)
- W — Подходит для влажных помещений
- N — Нейлоновое покрытие, устойчивое к газу или маслу
- X — Синтетический полимер, устойчивый к возгоранию
Ниже приведены различные типы электрических проводов, которые используются при строительстве нового дома.
- Тройные провода
- Провода основного фидера
- Провода для панельного питания
- Провода в неметаллической оболочке
- Однонитевые провода
- Черный провод известен как горячий провод, который используется для выключателей или розеток.
- Красный провод: Красный провод также известен как горячий провод. Они используются для смены ножек. Также для соединения двух проводных дымовых извещателей используется красный провод.
- Синий и желтый провод: Синий и желтый провод также известны как горячие провода, которые используются для протягивания кабелепровода. Синий провод используется для включения 3-4-позиционного переключателя, а желтый провод используется для ножек переключателя для управления вентилятором, освещением и т. Д.
- Белый провод: белый провод всегда используется в качестве нейтрального провода.
- Зеленый и неизолированный медный провод: Зеленый и неизолированный медный провод используются только для заземления.

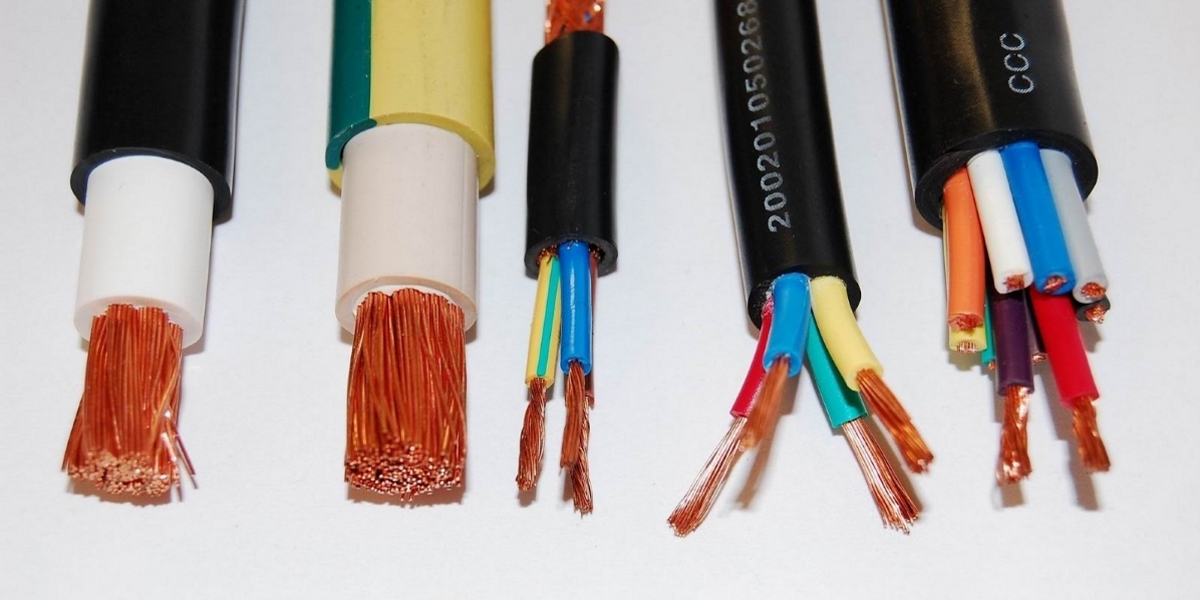

Кабель — это группа из двух или более изолированных проводов, которые используются для передачи электрической энергии сигналов.Все кабели имеют три типа проводов: первый провод для передачи тока, второй — для создания замкнутой петли, а третий провод — для заземляющего провода. Проводник обычно классифицируется по номеру калибра, номеру провода и цвету. Существует множество дизайнов, основанных на предполагаемом применении. Провод необходимо использовать в областях, которые подвергаются резким механическим нагрузкам и обеспечивают лучшую защиту, чем провода. Электрический кабель тоже бывает разного цвета и разных типов.
Цветовая кодировка изоляции кабеля используется для определения того, является ли изоляция кабеля активной, нейтральной или заземляющей.В NEC (Национальный электротехнический кодекс) цвет не предлагается.
В разных странах / регионах они имеют разную цветовую кодировку кабелей, и важно знать, что применимо в вашем регионе.

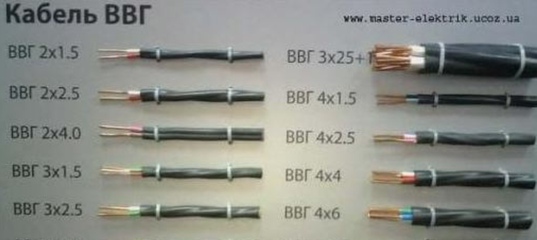

Ниже приведены различные типы электрических кабелей, которые используются при строительстве нового дома.
- Коаксиальный кабель
- Прямой скрытый кабель
- Гибкий кабель
- Кабель Heliax
- Кабель с неметаллической оболочкой
- Кабель с металлической оболочкой
- Многожильный кабель
- Парный кабель
- Переносной кабель Экранированный шнур
- Экранированный кабель
- Одинарный кабель
- Структурированная кабельная разводка
- Двойной и заземляющий
- Твинаксиальный кабель
- Всегда соблюдайте инструкции производителя по использованию и применению.
- Храните кабели и провода в недоступном для детей месте.
- Поврежденные или сломанные кабели или провода необходимо заменить.
- Избегайте размещения кабелей и проводов в опасных местах.
Для жилых, коммерческих, промышленных помещений и передачи данных и связи используются провода и кабели. Основной компонент электрического провода — металл, который проводит электричество. Ниже приведены металлы, которые обычно используются в электрических проводах и кабелях.
- Алюминий
- Золото
- Медь
- Серебро
- Крышка / олово
Термины провода и кабели в значительной степени используются как синонимы, но на самом деле они сильно отличаются. Один из способов различить их — помнить, что кабели представляют собой состав проводов. Также провода имеют достаточно широкую сферу применения.
Проволока — это одна или группа жил из электропроводящего материала, обычно алюминия или меди. С другой стороны, кабель состоит из двух или более изолированных проводов (проводов) и может быть либо оголенным (открытым), либо покрытым.
Самый простой способ отличить их друг от друга — это то, что провод обычно виден, тогда как кабель обычно изолирован, а диаметр кабеля больше диаметра провода.
Если вы считаете, что некоторые моменты упущены, или у вас есть какая-либо информация по этой теме, кроме указанной в статье, поделитесь с нами или добавьте сюда в качестве комментария.
Также читайте:
Избавьтесь от общих проблем с кондиционером этим летом!
16 советов, как сохранить прохладу в доме летом без кондиционера
Изображение предоставлено: Изображение 1, Изображение 4, Изображение 5, Изображение 6, Изображение 7
Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает в качестве автор контента для Gharpedia.Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.
Продемонстрируйте свои лучшие разработки
Навигация по сообщениям
Еще из тем
Используйте фильтры ниже для поиска конкретных тем
РАЗНИЦА МЕЖДУ ПРОВОДОМ, КАБЕЛЕМ, ПРОВОДНИКОМ И ДРУГИМИ ТЕРМИНОЛОГИЯМИ ОСНОВЫ | ПРОЕКТИРОВАНИЕ ТРАНСМИССИОННЫХ ЛИНИЙ и СТУПИЦА ЭЛЕКТРОТЕХНИКИ
Провод.
Тонкий стержень или нить из тянутого металла. (Это определение ограничивает термин провод тем, что обычно понимается под термином сплошной провод. В определении слово тонкий используется в том смысле, что длина больше по сравнению с диаметром.Если провод покрыт изоляцией, его правильно называют изолированным проводом, хотя термин «провод» относится в первую очередь к металлу; тем не менее, когда контекст показывает, что провод является изолированным, термин «провод» следует понимать как включающий изоляцию.)
Проводник. Проволока или комбинация проводов, не изолированные друг от друга, пригодные для пропуска одиночного электрического тока. (Термин проводник не включает в себя комбинацию изолированных друг от друга проводов, которые подходят для передачи нескольких различных электрических токов. Катаные проводники, такие как шины, конечно, являются проводниками, но не рассматриваются в приведенной здесь терминологии. )
Многожильный провод. Проводник, состоящий из группы проводов или любой комбинации групп проводов.
(Провода в многожильном проводе обычно скручены или скручены вместе.)
Кабель. Многожильный провод (одножильный кабель) или (2) комбинация изолированных друг от друга проводов (многожильный кабель). Составляющие жилы второго типа кабеля могут быть как одножильными, так и многопроволочными, и этот вид может иметь или не иметь общего изоляционного покрытия. Первый вид кабеля — это одножильный кабель, а второй — группа из нескольких жил.
Strand. Один из проводов или групп проводов любого многожильного проводника.
Многожильный провод. Группа небольших проводов, используемых как один провод. (Проволока определяется как тонкий стержень или нить из тянутого металла. Если такая нить подразделяется на несколько более мелких нитей или прядей и используется как одиночная проволока, ее называют многожильным проводом.
Нет четкой разделительной линии длины между многожильным проводом и кабелем.Если он используется в качестве провода, например, при намотке катушек индуктивности или магнитов, он называется многожильным проводом, а не кабелем.
Если он существенно изолирован, он называется шнуром, определение которого приведено ниже.)
Шнур. Небольшой кабель, очень гибкий и существенно изолированный, чтобы выдерживать износ. (Нет четкой разделительной линии по размеру между шнуром и кабелем, а также нет четкой разделительной линии по характеру изоляции между шнуром и многожильным проводом.)
Концентрическая прядь . Прядь, состоящая из центрального сердечника, окруженного одним или несколькими слоями спирально уложенных проводов или групп проводов.
В чем разница между кабелем и тросом?
Трос и трос, есть ли разница? Эти термины часто используются как синонимы, но отличаются ли они? Каждый считается машиной. Тросы обычно имеют диаметр дюйма или больше, а тросы или шнуры меньше. Хотя это небольшое различие существует в авиационных и морских кабелях, тросы и кабели во многих других отношениях являются синонимами.
Жила состоит из двух или более проводов, скрученных вокруг центрального провода.
Каждая жила состоит из 7, 19 или 37 проводов. Трос или трос изготавливаются, когда группа прядей скручивается вокруг центрального троса или троса. Они названы по номерам проводов и жил. Кабель 7 × 7 имеет 7 жил, по 7 проводов в каждой, намотанных вокруг центральной жилы. Кабель 7 × 19 будет включать 7 жил по 19 проводов в каждом кабеле.
Материалы
Для различных применений троса требуются разные требования к истиранию, прочности и коррозионной стойкости. Для разных нужд используются разные материалы.Размеры менее «считаются авиационными кабелями, диаметры более 3/8 дюймов — тросами.
- Нержавеющая сталь — Тип 302, состоящий из сплава 18% хрома и 8% никеля, является наиболее распространенным сплавом из-за его высокой прочности и устойчивости к коррозии. Когда требуются немагнитные свойства, используется тип 305. Другие распространенные типы, используемые в тросах, — это 304, 305, 316 и 321. Каждый имеет определенные преимущества и недостатки. Нержавеющая сталь более прочная из двух, поэтому ее стоимость выше, но она того стоит.
- Оцинкованная углеродистая сталь — Для защиты от атмосферных воздействий на тросы, используемые при их изготовлении, нанесено покрытие из цинка. Этот канат лучше всего использовать, когда необходима прочность, но коррозионная стойкость не является достаточно значительной, чтобы гарантировать использование нержавеющей стали. Оцинкованная углеродистая сталь — лучший выбор для рентабельности.
Кабели
Если вам нужна гибкость, вам нужны провода, у которых больше жил, больше жил — больше гибкости.Ищите 3 × 7, 7 × 7 и 7 × 19; это даст вам больше гибкости. Однако по мере увеличения степени гибкости сопротивление истиранию уменьшается. Эти кабели наиболее полезны там, где требуется постоянное изгибание. Базовая конструкция кабеля:
- Кабель 1 × 7 — этот кабель обеспечивает наименьшее растяжение и жесткость при больших диаметрах, но наиболее жесткие при меньших диаметрах.
- Кабель 1 × 19 — этот кабель по-прежнему достаточно гибкий, но он выдерживает сжимающие усилия. Он гладкий снаружи, а диаметр более 3/32 дюйма — самый прочный.
- Трос 7 × 7 — подходит для использования над шкивами. Прочный и долговечный, с высокой устойчивостью к истиранию и гибкостью.
- Трос 7 × 19 — Лучше всего использовать над шкивами с наиболее значительным натяжением из всех тросов, помимо того, что он самый прочный и имеет наибольшую гибкость.
Он гладкий снаружи, а диаметр более 3/32 дюйма — самый прочный.Трос
Очень важно правильно оценить качества, необходимые для работы, которую будет выполнять трос.Чтобы решить, насколько важны основные атрибуты для выполнения работы, вам нужно обратить внимание на качество и выяснить, выдержит ли оно то, как оно будет использоваться, и сколько времени оно может использоваться в этом качестве. При выборе троса для выполняемой работы необходимо учитывать следующие четыре вещи:
- Достаточная прочность для подъема груза, а затем немного, с учетом безопасности. Всегда переоценивайте.
- Достаточная гибкость для продолжительного изгиба
- Устойчивость к истиранию
- Сопротивление злоупотреблениям: раздавливание и деформация веревки
Прочность
Убедитесь, что веревка, которую вы будете использовать, достаточно прочна, чтобы выдержать ваш груз.
