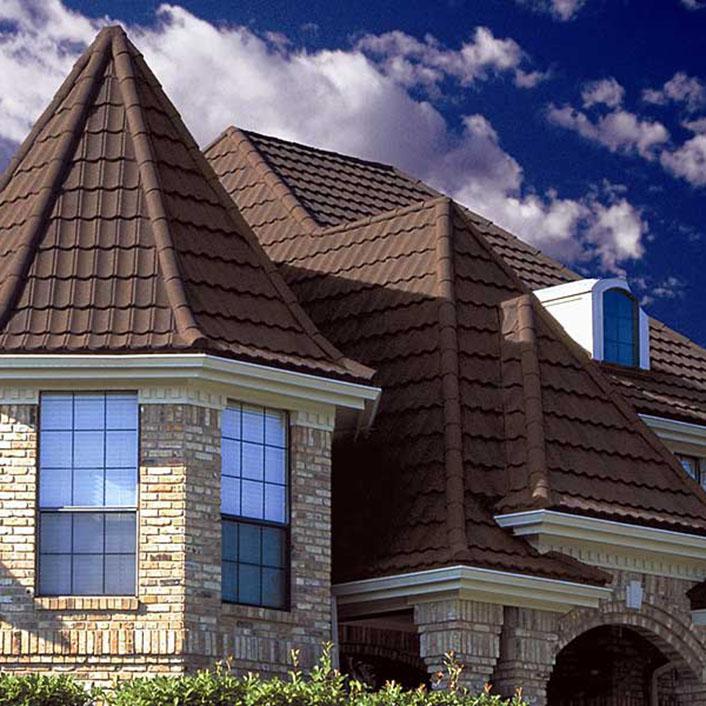

Сложная крыша дома: Виды крыш для частного дома Классификация по конструкции: покрытие, материалы, названия, фото

Крыши выполняют несколько функциональных задач: защита от снега, дождя и других атмосферных воздействий, тепло – ветроизоляция внутреннего пространства, эстетическая привлекательность, украшение дома.

Конструкция крыш включает:

• Стропильную систему – несущий каркас, воспринимающий и передающий снеговые, ветровые нагрузки, а также вес кровельного пирога на стены дома. Стропильная система состоит из стоек, подкосов, коньковых прогонов, собственно самих стропил, обрешетки и т.д.

Пример каркаса под двускатную крышу можно посмотреть на фото.

• Кровельное покрытие – представлено огромным выбором материалов от рулонного настила, до черепицы.

Виды крыш

Различают два вида (основных) крыш в зависимости от угла наклона:

• Плоскоскатные (плоские). Относительно горизонта угол наклона крыш составляет примерно 2,5-3°. Некоторые считают, что данный вид крыш утрачивает популярность в виду большой вероятности накапливания снега, воды в период осадков. Однако применяя современные материалы кровельного покрытия можно обеспечить высокоэффективную тепло и гидроизоляцию крыш. Более того, плоскую поверхность часто используют для устройства зон отдыха, зимних садов и даже спортивных площадок.
• Скатные – угол наклона от 10°. Именно скатные крыши получили наиболее широкое распространение в строительстве, благодаря способности не накапливать воду, снег на поверхности, эффективно использовать пространство чердака.

Формы скатных крыш

На сегодняшний день существует множество оригинальных архитектурных решений устройства крыши. Среди такого многообразия, отдельно следует выделить основные, часто используемые на практике формы:

• Односкатные крыши. Представляют собой конструкцию, состоящую из одного ската расположенного под углом. Обычно стропильная система опирается на несущие стены разной высоты, благодаря чему и получается наклон крыши. В качестве кровельного покрытия может использоваться ондулин, черепицу, шифер, рубероид и т.д. Односкатные крыши – экономичный, простой в архитектурном исполнении вариант. Однако эстетически привлекательными их назвать сложно, плюс такая конструкция не предусматривает возможность устройства чердака. Односкатные крыши находят применение, как для частных домов, дач, так и хозяйственных построек.
• Двускатная крыша – пожалуй, самая удобная в эксплуатации модель, что делает ее достаточно популярной. Конструкция состоит из двух уклонов (скатов), опирающихся на несущие стены. Получаемое между ними пространство в форме треугольника имеет название фронтоны или щипцы, отсюда и втрое профессиональное «имя» — щипцовая крыша. Двускатные конструкции отлично справляются с ветровыми, снеговыми нагрузками. Позволяют эффективно эксплуатировать чердачное пространство. По внешнему виду намного интереснее и разнообразнее односкатных аналогов.
• Ломаная крыша – очень походит на двускатную конструкцию, однако имеет свои особенности. Благодаря специальному излому расположенных под углом скатов, значительно увеличивается полезная площадь чердака. Прекрасное решение для домов, в которых предполагается устройство мансарды.
• Вальмовая крыша. Отличается наличием не двух, а четырех скатов. Из них два в форме трапеции, оставшиеся фронтоны в виде треугольников (вальмы). Для устройства такой крыши потребуется более сложная стропильная система, учитывая угол наклона скатов до 45°. Если треугольные вальмы не опускаются до карниза, а имеют усеченную форму, то такая крыша называется полувальмовая.

• Шатровая крыша – подвид вальмовой формы. Конструктивно состоит из нескольких треугольных скатов сходящихся в одной точке вершины. Крыши в форме шатра часто используют в строительстве домов правильной квадратной геометрии.
• Многощипцовая крыша. Отличается сложной конструкцией стропильных ферм. Крыша имеет ломаную форму с наличием наружных ребер и внутренних угловых элементов на стыке скатов (ендовы). Подходит для домов с пристройками, гаражами, террасами, сложной многоугольной формы.

Читайте также Карниз крыши 5 основных моментов

Помимо различных форм скатных крыш, несколько слов стоит сказать о пространственных конструкциях. Они редко используются в малоэтажном строительстве, но отличаются максимальным архитектурным эффектом. Наиболее известные варианты исполнения – конические и купольные крыши.

Бесспорно, что перечисленные формы крыш, только небольшая часть из всего многообразия их видов. Конструкции постоянно изменяются, дополняются, внедряются современные архитектурные решения, обеспечивая комфортное проживание в теплом, уютном доме.

Автор статьи: Сергей Юшков

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Двускатные крыши — описание, процесс производства

Двускатная крыша — один из самых древнейших видов крыши, известный в мире.

Она отличается простотой исполнения, грамотным распределением нагрузки, относительной дешевизной, уменьшенной снеговой нагрузкой и ускоренным сливом воды с кровли. К тому же, она увеличивает жилое пространство дома, прочна и долговечна. Все эти преимущества делают ее одной из самых распространенных крыш, используемых в загородном строительстве. Строительство крыши дома важный этап в возведении загородного дома, ведь этот конструктив выполняет помимо прямого назначения, важен с точки зрения эстетики экстерьера дома.

Но как раз ее многовековое использование сформировало и обратный образ — что двускатная крыша не может быть современной. Существует заблуждение, что использование двускатной кровли в проекте сразу же делает его примитивным и похожим на «деревенский домик». Это совершенно не так!

Двускатная крыша может быть очень разнообразной и крайне современной на вид. Рассмотрим несколько примеров интересного и нового прочтения классической двускатной формы крыши.

1. Дом с двускатной кровлей Am Steinberg от HoG Architektur

Дом «Am Steinberg», построен в Австрии архитектурной студией HoG Architektur.  Этот дом является второй частью старого строения, существовавшего на участке давно и соединенного с ним стеклянной галереей. Хозяева решили сохранить старый дом, но увеличить общую площадь проживания, за счет дополнительного пристроя. Абрис дома абсолютно идентична старому, но это, пожалуй, единственное, что в них похожего.

Оригинальная интерпретация формы крыши, оконных проемов, сочетания облицовочных материалов — все делает этот пристрой уникальным и современным.

2. Проект дома — «Жизнь на краю» от архитектора Arjen Reas
Архитектор Arjen Reas создал проект необычного дома под названием «Жизнь на краю».Основной концепцией автора было совмещение простой деревенской формы дома с современной и комфортной жизнью.

Оригинальная облицовка фасада сеном — попытка скомбинировать новейшие технологии, большие окна и лаконичную стилистику — с традиционными деревенскими материалами.

Внутренний интерьер неразрывно связан с экстерьером дома. Он также выполнен из натуральных материалов, с продуманными планировками и прекрасным видом из окна.

3. Загородный дом от студии Coop15

Студия Coop15 решила реконструировать старый дом, чтобы сохранить самобытность и его историю. Хотя было понятно, что это дольше и сложнее, чем построить дом с нуля.

Хозяева хотели расширить пространство для жизни, имея изначально всего две небольшие двухэтажные комнаты. Архитекторам удалось не только увеличить жилую площадь, но и создать неповторимый образ, соединяющий в себе традиции и новаторство.

4. Проект дома на двух хозяев от nodo17 Architects

Дома на две семьи часто воспринимаются как что-то неинтересное и скучное. Казалось бы, возьми дом, создай зеркальную копию и получится двойной дом с общим входом. Но и тут архитекторы умудряются творчески подойти к задаче. И создать очень индивидуальный, нестандартный проект.

Проект этого дома на двух хозяев быз завершен студией «nodo17 Architects» в 2012г. Дом представляет собой шесть архитектурных форм разных высот и габаритов. Сочетание темной облицовочной плитки и светлой штукатурки подчеркивает оригинальность формы и воздушность объекта.

Интерьеры лаконичны и полны света. Сочетание нескольких локальных цветов и сложного внутреннего пространства дает ощущение комфорта и гармонии.

Сложная интерпретация двускатной кровли

5. Прозрачный дом в англии

В тихой деревушке Торпенес в английском Саффолке норвежские архитекторы из фирмы Jarmund/Vigsnæs Arkitekter спроектировали и построили удивительный дом. Первый этаж полностью стеклянный, что создает завораживающее впечатление невесомости. Дом будто парит в воздухе.

А массивный, темный второй этаж еще больше усиливает контраст и добавляет ощущение нереальности. Простой в плане дом имеет сложную, причудливую крышу, которая перекликается с крышами окрестных домов.

По словам одного из авторов проекта: «Жилое пространство первого этажа обеспечивает широкий панорамный обзор всех окрестностей, а стеклянные стены защищают от сильного ветра. Когда же открываешь двери 1 этажа — ощущение, что 2 этаж парит над землей еще больше усиливается.»

6. Проект дома Maison keiffer от студии Steinmetzdemeyer

Дом «Maison keiffer» расположен в одном из районов Люксембурга. Расположение дома повлияло на общий образ, т.к. такая одноэтажная постройка с остроконечной крышей актуальна именно для загородного дома.

Остроконечная двускатная крыша в современном доме Maison keiffer

Авторы проекта — архитекторы студии дизайна  Steinmetzdemeyer решили связать образ дома с природным ландшафтом. Для этого они использовали такие приемы, как витражное остекление, облицовку фасада красным кедром, лаконичность формы и взаимосвязь внутренних планировок с окружающей средой.

7. Необычный дом с подземными комнатами, Португалия

Переосмысление двускатной крыши приводит иногда к совершенно неожиданным результатам. Архитектор Manuel Aires Mateus создал необыкновенный дом, в котором нет ни одного окна, и большинство помещений находятся ниже уровня земли.

При помощи небольшого патио, автору удалось максимально насытить дом солнечным светом, а также разделить пространство на две зоны — открытую (общественную) и приватную (спальни).

Дом состоит из социальной и приватной частей, которые включают в себя, соответственно, гостиные и спальни. Для сообщения подземных помещений с окружающей средой используются небольшие патио.

Необычный дом с двускатной кровлей архитектора Manuel Aires Mateus

8. Дом для молодой пары в Австралии

Очень оригинальный симбиоз двух эпох представлен в этом проекте дома в Австралии. С улицы — это стандартный старый жилой дом, выполненный в традиционных решениях, а если смотреть с другой стороны — видно современную виллу.


Огромная площадь остекления, современное прочтение классической крыши, бассейн и лаконичный дизайн — все это делает дом интересным и оригинальным.

Красота дома важна как снаружи, так и изнутри

9. Дом из домиков в Японии (HouseofAwa-cho)

Еще один интересный вариант от японских архитекторов из Container Design. Смысл данной концепции — разделение дома на отдельные зоны, а потом объединение их в один сложный объем.

Каждый блок представляет собой изолированное пространство со своей функцией, выполненное в виде традиционного маленького домика с двускатной крышей. они соединяются вместе вокруг внутреннего двора, в котором можно разбить сад.

Весь дом состоит из восьми «кубиков», там есть и гостиная, и спальни, кухня, зона отдыха. А со стороны дороги есть гараж на два автомобиля.

Японский Домик Домикович

10. Дизайн проект «The Desert Villa» от студии Aiko

И напоследок совсем футуристический дом, основу которому задает все та же двускатная кровля. Авторы проекта создали необычный дом, который элегантно вписывается в спокойную, пустынную местность.

Большие. панорамные окна, пластичные линии фасада, спокойная, лаконичная цветовая гамма — все это создает необычный и неповторимый образ дома.

11. Уникальный дом Даниэля Либескиндта

Одиннадцать примеров интересных, необычных и новаторских по своим архитектурным решениям домов. Что их объединяет? Попытка по-новому взглянуть на традиционную двускатную кровлю, желание подойти к проектированию дома нестандартно, предложить свой, новый и свежий взгляд на индивидуальное строительство.

Каждый дом — это отражение не только личности и пристрастий архитектора, но в большей мере — вкусов и особенностей заказчика, его привычек, пристрастий и предпочтений. Поэтому каждый дом по-своему запоминающийся и особенный. Крыша это как шляпа изысканного джентельмена.

Под крышей дома моего….

Крыша — это главный атрибут любого дома, а особенно частного загородного дома, коттеджа. Она не только призвана защищать его от дождя, снега и палящего солнца, но и является украшением дома и улицы, притягивает взгляд соседей и прохожих.
В Renga Architecture инструмент Крыша позволяет строить самые разные модели крыши с помощью небольшого набора команд, но с первого взгляда не всегда ясно, как сделать её той или иной формы. Поэтому мы, Арина Соболева (инженер тех.поддержки) и Анастасия Тян (технический писатель), решили рассказать о разных тонкостях и нюансах работы с этим инструментом на примере нескольких загородных домов —  от простого к сложному.

Проще всего в Renga Architecture создать четырехскатную вальмовую крышу. Здесь не надо менять никаких параметров, крыша строится по точкам, непрерывно (Рисунок 1).

Чтобы её создать, один раз задаем Параметры сегмента (Рисунок 2) и указываем 4 точки по углам здания на 3D Виде.

Построение крыши всегда завершается нажатием клавиши ENTER или совмещением первой и последней точек.

На следующих примерах будет наглядно видно, что крыша в Renga Architecture всегда обрезает все объекты, которые находятся под ней.

Действительно, в большинстве случаев всё должно скрываться под крышей. Однако, бывают исключения, и мы расскажем как сделать так, чтобы печная труба или вентиляционная шахта возвышалась над крышей.

Вокруг печной трубы, которую в Renga Architecture мы создали с помощью стен, необходимо создать проём. Глубина и уровень этого проёма должны быть такой величины, чтобы прорезать сразу и крышу, и перекрытие. Эти параметры можно легко определить с помощью вставки разреза на чертеж и линейного размера (Рисунок 3).
Пожалуй, для построения такого варианта больше нет никаких хитростей, поэтому переходим к построению односкатной крыши (Рисунок 4). Да, в Renga этот вид кровли, в самом деле, строится немного сложнее.

Для построения такой крыши нужно знать в какую сторону будет направлен скат. В нашем случае скат направлен в сторону оси 2.

Поэтому начинаем построение с точки Б:2 (Рисунок 5),  в параметрах сегмента указываем форму — Скат, угол наклона ската — 15°. Затем указываем точку А:2, а после этого меняем форму на Фронтон и ставим точки А:1 и Б:1. Фиксируем крышу, как всегда, с помощью клавиши ENTER.

Разумеется, можно указывать точки и в другом порядке, главное, не забыть изменить  форму сегмента, к которому наклонена крыша, на Скат. Но если все же забыли, то есть возможность отредактировать сегмент крыши с помощью его характерной точки. При этом на фантомном изображении будет сразу видно, все ли вы делаете правильно.

Усложним задачу и  построим крышу, как на рисунке 6. Надо сразу оговориться, что она создана из нескольких объектов. Начнем с самой сложной крыши. Первое, что нужно понять: это двускатная крыша, но сегментов тут не четыре, а пять.

Это сделано для того, чтобы построить отдельную комнату над гаражом, но при этом крыша должна закрывать лестницу.

Так как крыша непростая, чтобы не ошибиться с привязками, будем строить её на 2D с просмотром результата в 3D.

Чтобы одновременно следить за двумя видами разместим их в разных вкладках.

Итак, по шагам:

1. Переходим во вкладку 2 этажа, выбираем инструмент Крыша и задаем смещение от уровня 2000 мм в Параметрах.

2. В параметрах сегмента задаем форму Скат и угол наклона ската  — 45°.

3. Ставим точки В:1 и В:5.

4. Меняем форму на Фронтон и указываем точку Б:5.

5. Снова выбираем форму — Скат и меняем угол наклона ската на 30°.

6. Ставим точку Б:2.

7. Изменяем значение свеса на 3300 мм и фиксируем точку Б:1. Скаты готовы.

8. Выбираем в списке форму Фронтон и обнуляем значение свеса.

9. Нажимаем клавишу ENTER.

Эти шаги показаны на рисунке 7.

Построить плоскую крышу над комнатой совсем просто, для всех сегментов такой кровли задается форма Фронтон.

Иными словами, нужно лишь вовремя менять форму сегмента со ската на фронтон и правильно использовать свес, и можно получить самые оригинальные формы крыш.

В последнем примере (Рисунок 8) мы рассмотрим, как создать составную крышу над домом и крышу со слуховым окном над гаражом.

Итак, на рисунке 9 продемонстрировано, что крыша над домом на самом деле состоит из трех отдельных крыш. При этом новой для читателя является лишь коническая крыша.

Она строится, как и окружность, по двум точкам, нужно лишь указать в параметрах угол наклона ската.

Если в Renga Architecture крыши пересекаются, то они фактически образуют единую крышу. В этом можно убедиться, если скрыть одну из крыш или посмотреть на крышу изнутри (Рисунок 10).

Переходим к крыше над гаражом. Здесь мы впервые видим слуховое окно. На рисунке 11 мы показали вид из гаража

Крыша состоит из двух крыш — вальмовой крыши и маленькой двускатной крыши, которая образует слуховое окно.

Уточним, что в Renga Architecture окна можно вставить только в стены, поэтому выбираем инструмент Стена и задаем его параметры.

Строим стену ровно на пересечении двух крыш, а после этого вставляем окно, подходящее по форме и размеру.

Мы надеемся, наши примеры убедили вас, что работать с крышами в Renga Architecture просто, а инструмент у разработчиков программы получился действительно гибкий и удобный.

Г образная односкатная крыша. Односкатная крыша своими руками пошагово

Крыша Г-образного дома

Некоторые загородные или частные дома имеют конструкцию буквой «Г». Соответственно и крыша такого дома тоже будет делаться по этой форме. Но если создание традиционной крыши легко и понятно, то вот как делается Г-образная крыша? Ее стропильная система не такая простая, да и с изготовлением нужно будет постараться. Все же, при должной инструкции и правильным советам, начинающий мастер может постараться воплотить задумку в жизнь.

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Материалы для изготовления крыши в форме литеры Г

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

• Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

• Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
• Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
• Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
• Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
• Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
• Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
• Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
• Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
• Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Выполняем расчеты для крыши

Первый шаг, перед тем как сделать Г-образную крышу – это проведение расчетов. Они должны быть точными. Нужно вычислить нагрузку на стропильную систему и другие параметры.

За основу берутся такие факторы:

• Уровень постоянной нагрузки. Здесь речь идет об общем весе кровельного пирога. Он будет оказывать на конструкцию большую нагрузку. Кровельный пирог крыши включает в себя систему, которая состоит из утеплителя, гидро- и пароизоляционного слоя, обрешетки и кровельного материала.
• Сезонная нагрузка на крышу. Сюда входят осадки разного типа: дождь, снег и ветер. К тому же нужно учитывать, что снег зимой может находиться на кровле постоянно. Вот почему нужно учитывать климатические особенности региона и выбрать правильный угол наклона Г-образной кровли. Благодаря этому сезонная нагрузка снизится. Например, если в вашем регионе много снега и дождя, то угол наклона делается большим. А вот в регионах с сильными ветрами лучше сооружать крышу, которая имеет пологий угол наклона. Парусность уменьшается, как и ветровая нагрузка на нее.
• Дополнительная нагрузка на крышу. Речь идет о дополнительных коммуникационных приспособлениях, таких как водяной бак, спутниковая тарелка, дымовая или вентиляционная труба.

Это ответственный момент, который должен быть выверен правильно. Учитывая все данные, перечисленные выше, он может сделать соответственный чертеж со всеми точными указаниями: выбранный угол ската и другие параметры конструкции. Отталкиваясь от чертежей и выполняется вся работа.

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

• Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
• Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
• Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Материалы для создания крыши

Так как наша Г-образная кровля имеет форму буквой Г, а составные части стыкуются под углом в 90°, логично, что для работы потребуется большое количество элементов. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши. Чтобы сделать конструкцию, потребуются следующие элементы:

Мауэрлат, как основа крыши. Это деревянная балка, которая устанавливается по периметру всего дома на верх стены. Именно мауэрлат принимает на себя основную нагрузку, распределяя ее по всему периметру. Балки фиксируются анкерами к стене.

Угловые стропила создаются из сдвоенного бруса или обрезной доски (сечение 10х5 см или 15х5 см). Если стропила обычные, то сдваивать элементы необязательно. Все пиломатериалы должны иметь влажность не больше 15–20%. Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию.

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции — места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов.

Если хочется построить неординарный, непохожий на соседские дом, присмотритесь к домам под односкатной крышей. Она придает зданию оригинальность. Настолько простая, что ее вполне можно сделать своими руками. Односкатные крыши считаются самими недорогими и простыми в устройстве. И это действительно так, особенно при небольшой ширине здания.

Простая — конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом.

Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая. Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек.

Основная задача при строительстве Г-образной крыши — это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля.

Преимущества односкатной крыши

Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы. Первый шаг, перед тем как сделать Г-образную крышу — это проведение расчетов. Они должны быть точными. Нужно вычислить нагрузку на стропильную систему и другие параметры. Это ответственный момент, который должен быть выверен правильно. Учитывая все данные, перечисленные выше, он может сделать соответственный чертеж со всеми точными указаниями: выбранный угол ската и другие параметры конструкции.

Отталкиваясь от чертежей и выполняется вся работа. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши.

Чтобы сделать конструкцию, потребуются следующие элементы:. Угловые стропила создаются из сдвоенного бруса или обрезной доски сечение 10х5 см или 15х5 см. Если стропила обычные, то сдваивать элементы необязательно.

Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию. Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться. Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен.

По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже расположение опорных стоек тоже. Следующий шаг — выполнить разметку течек расположения стропильных ног.

После смотрят на минимальный рекомендованный уклон для выбранного типа кровельного материала в таблице ниже. Делать крышу с углом, меньшим чем минимальный угол, рекомендованный производителем кровельного покрытия, не стоит однозначно — будет течь на стыках.

Кстати, имейте в виду, что разные производители одного и того же вида кровельного материала могут требовать разный минимальный уклон. Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног. При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков.

Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично. Отображаться все должно в 3-х измерениях наиболее популярная программа ScratchUp. Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото.

Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Поверх гидроизоляции укладывается мауэрлат — брус мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами. Начало монтажа односкатной крыши — укладка мауэрлата. В брусе отпечатываются места, где торчат шпильки.

Теперь сверлят отверстия и просто насаживают его на шпильки.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды. Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна. Такой дизайн придает коттеджу настоящий нордический характер. Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш. Наклонная односкатная крыша может быть засажена несколькими видами растений, которые имеют разные периоды цветения.

Так как пролет получается большим, поставлены подпорки из бруса мм , на которые уложен прогон, который будет поддерживать стропильные ноги. Ширина кровли получается 12 метров.

Проектирование и возведение односкатной крыши своими руками – чертежи и фото конструкций

Это с учетом выноса в 1,2 метра с лицевой стороны. Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены. Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится.

Односкатная крыша – общее устройство

Потому все решено оставить как есть. Доски сбиваются гвоздями, в шахматном порядке вверху-внизу , с шагом мм. Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Далее пирог односкатной крыши для данного случая такой со стороны чердака — на улицу : пароизоляция, каменная вата мм, вентзазор обрешетка, контр-обрешетка , влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши он вообще-то стандартный. Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану. Мембрана укладывается снизу-вверх, крепится скобами из степлера.

Стык проклеивается двусторонний лентой покупали вместе с мембраной. Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю. После укладки, походив по крыше, решено усилить обрешетку. Теперь между досками остается зазор в 25 мм. Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Далее надо заносить куски металла картины длиной по 12 метров. По нему и поднимали листы. Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения мм. Дом с односкатной крышей — отделка почти закончена.

Если вы посмотрите сверху на типичный коттеджный поселок, то заметите явное преобладание сложных типов крыш — многоуровневых, каскадных, вальмовых. А между тем в развитых странах со сходным климатом предпочтение давно отдается простым и добротным крышам с одним скатом — за рубежом их можно встретить как на бюджетных зданиях, так и на престижном жилье. В чем преимущество такой конструкции, и как можно построить, руководствуясь чертежами и фото, односкатную крышу своими руками?

Как уже говорили, тяжело найти интересные проекты жилых домов с односкатной крышей. Пока данные постройки у нас непопулярны. Возможно, как раз из-за своей неординарности. В этом разделе собраны несколько проектов или фото уже построенных домов. Может, кому-то будет полезны хотя-бы в качестве идеи. Проект небольшого дома под односкатной крышей. Этот дом существует.

Одноэтажный дом с односкатной крышей большой площади. Под натуральную черепицу требуется большой угол наклона крыши. Большие окна — красиво, но нерационально в нашем климате. Разноуровневый дом — интересный реализованный проект. Это — прототип того, что расположен выше.

Оригинальный дом. Под одной односкатной крышей и дом и хоз постройки, да еще часть — навес над двором между двумя зданиями.

Дома с мансардой

Тот же проект, что вверху, с другой стороны. Как-то загорелся идеей постройки одноэтажного дома с плоской крышей вылет у которой составляет 2метра по периметру всего дома. Что-то типа дома в стиле хай-тек. И какое же мое было удивление от того, что в русском интернете об этом ноль информации.

Вообще нисего. Про стандартную двухскатную и прочую миллион статей, чертежей и прочего. Как оказалось, американские строители по сравнению с нашими — на высоте, зайдя на англоязычные ресурсы я нашел множество статей, расчетов, калькуляторов для данныж кровель, из чего и как делать, схемы.

К сожалению, наш народ ещё веков десять будет делать стандартные крыши, а значит и информации на наших ресурсмх и в будущем не будет про плоские кровли с большими вылетами без подпорок. Не припомню, чтобы видел вживую плоскую кровлю.

Создание Г-образной кровли

1. Для начала на конструкцию устанавливается коньковая доска (5х20 см), уложенная на временные стойки из досок, сечением 5х15 см. Конструкция располагается строго посередине коробки, как и требуется для конька. Это показано на фото ниже. Временные стойки там не изображены.

2. Теперь устанавливается основа – стропила. Они делаются из доски 5х20 см. Что касается стропил на фронтонах, в ендове и на стыке конька, то их нужно устанавливать первыми так, как показано на фото ниже.

3. Дальше можно увидеть, как устанавливать стропила в ендове, если ширина карниза будет составлять 50 см.

4. Теперь устанавливаются все остальные стропильные ноги, как это показано на фото ниже. Все монтируется в согласии с чертежами. Благодаря разметке мы знаем, где монтировать ногу.

5. Что касается установки углового стропила в ендове, то оно делается из двух досок. В углу каркаса постройки закрепляется небольшой брусок треугольной формы. Это можно увидеть на следующем фото.

6. Между точками А и В, которые можно увидеть на фото, следует натянуть разметочную веревку.

7. Образовавшийся угол нужно измерять специальным инструментом – малкой.

8. Дальше делается шаблон, чтобы выполнить разметку верхнего запила углового стропила. Для этого используется короткий отрезок доски, один конец будет отпилен под углом, который мы вымеряли ранее. После чего размечается другой запил, параллельный коньку. При этом нужно приложить шаблон к макушке вдоль веревки.

9. Дальше определяется другой размер. Нужно приложить доску-шаблон к макушке, и замерять расстояние, как это показано на фото.

10. Именно на это число нужно срезать верхнюю грань досок для угловых стропил. Стесать угол можно при помощи топора или бензопилы.

11. Используя доску нужной длины, благодаря доске-шаблону размечается и запиливается верхний и нижний конец первой половины угольного стропила на ендове. После чего делается запил в том месте, где стропило опирается на мауэрлат. В нашем случае расстояние получилось 5 см. Именно на 5 см следует опустить стропило, чтобы совместить его с веревкой. Сделав запил, стропильная нога устанавливается на место.

12. Вторую половину ноги нужно сделать симметричной в зеркальном виде, как показано на фото ниже.

13. Под угловые стропильные ноги устанавливается стойки для жесткости, которые опираются на шпренгели. Они сделаны из бруса, сечение которого 10х20 см.

14. Теперь можно установить нарожники, как показано на фото ниже.

Г-образная крыша

Некоторые загородные или частные дома имеют конструкцию буквой «Г». Соответственно и крыша такого дома тоже будет делаться по этой форме. Но если создание традиционной крыши легко и понятно, то вот как делается Г-образная крыша? Ее стропильная система не такая простая, да и с изготовлением нужно будет постараться. Все же, при должной инструкции и правильным советам, начинающий мастер может постараться воплотить задумку в жизнь.

Мы рассмотрим технологию создания Г-образной крыши, узнаем все тонкости и советы по сооружению, а также определение данной кровли. А благодаря наглядным фото и видео весь процесс работ будет еще легче.

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Обратите внимание! Здесь нужно понимать, что крыша Г-образного дома может быть простой и сложной.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Выполняем расчеты для крыши

Первый шаг, перед тем как сделать Г-образную крышу – это проведение расчетов. Они должны быть точными. Нужно вычислить нагрузку на стропильную систему и другие параметры.

За основу берутся такие факторы:

• Уровень постоянной нагрузки. Здесь речь идет об общем весе кровельного пирога. Он будет оказывать на конструкцию большую нагрузку. Кровельный пирог крыши включает в себя систему, которая состоит из утеплителя, гидро- и пароизоляционного слоя, обрешетки и кровельного материала.
• Сезонная нагрузка на крышу. Сюда входят осадки разного типа: дождь, снег и ветер. К тому же нужно учитывать, что снег зимой может находиться на кровле постоянно. Вот почему нужно учитывать климатические особенности региона и выбрать правильный угол наклона Г-образной кровли. Благодаря этому сезонная нагрузка снизится. Например, если в вашем регионе много снега и дождя, то угол наклона делается большим. А вот в регионах с сильными ветрами лучше сооружать крышу, которая имеет пологий угол наклона. Парусность уменьшается, как и ветровая нагрузка на нее.
• Дополнительная нагрузка на крышу. Речь идет о дополнительных коммуникационных приспособлениях, таких как водяной бак, спутниковая тарелка, дымовая или вентиляционная труба.

Обратите внимание! Все расчеты лучше поручить специалисту.

Это ответственный момент, который должен быть выверен правильно. Учитывая все данные, перечисленные выше, он может сделать соответственный чертеж со всеми точными указаниями: выбранный угол ската и другие параметры конструкции. Отталкиваясь от чертежей и выполняется вся работа.

Материалы для создания крыши

Так как наша Г-образная кровля имеет форму буквой Г, а составные части стыкуются под углом в 90°, логично, что для работы потребуется большое количество элементов. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши. Чтобы сделать конструкцию, потребуются следующие элементы:

1. Мауэрлат, как основа крыши. Это деревянная балка, которая устанавливается по периметру всего дома на верх стены. Именно мауэрлат принимает на себя основную нагрузку, распределяя ее по всему периметру. Балки фиксируются анкерами к стене.
   Обратите внимание! Если Г-образная конструкция крыши будет возводиться на деревянном доме, то необязательно дополнительно использовать мауэрлат. Его роль будет выполнять последний брус кладки стены.
2. Прогон. Так называется деревянный длинный брус. Он укладывается в двух частях дома. Он размещается по центру осей между одной и другой торцевой стеной. Прогоны выполняют роль основания для вертикальных стоек конькового бруса. На фото видно, где они находятся.
3. Зятяжки. Это доски из дерева, которые служат ребрами жесткости и балками перекрытия пола.
4. Стойки-опоры крыши. Это деревянный брус, уложенный в вертикальном положении. Он служит опорой для прогона конька и монтируется в двух концах. Если говорить о Г-образной кровле, то таких стоек опор нужно 3 шт.: одна из стоек устанавливается на стыке коньков, а другие две находятся на противоположенных концах.
5. Конек. Прогон из бруса, используемый для верхнего основания стропильных ног.
6. Основные стропила крыши. Элементы из дерева, которые устанавливаются под углом друг к другу, соединяются в верхней точке стыкованием (на коньке). Получается, что два стропила, установленные параллельно друг к другу, формируют треугольную ферму. Каждая стропильная нога монтируется с шагом от 50 до 70 см. Все зависит от толщины кровельного пирога и общего веса.
7. Диагональные или угловые стропила. Именно такие стропила являются основными и в вальмовой кровле. Нужно понимать, что на такие элементы ложится нагрузка от всех частей кровли. Вот почему их нужно делать сдвоенными по их толщине. Монтируются диагональные стропила по внешнему и внутреннему углу крыши.
8. Нарожники. Так называются короткие стропила. Они устанавливаются с упором в угловое стропило одним концом и с упором другим концом в мауэрлат. Нарожники монтируются параллельно основным стропильным ногам.
9. Раскосины. Деревянный брус, который придает каркасу кровли больше жесткости.
10. Шпренгель. Еще один элемент для жесткости конструкции, который монтируется на углах мауэрлата.

Обратите внимание! Чтобы создать основную конструкцию Г-образной кровли, используется брус, сечение которого составляет 10х15, 15х15, 15х20 см.

Угловые стропила создаются из сдвоенного бруса или обрезной доски (сечение 10х5 см или 15х5 см). Если стропила обычные, то сдваивать элементы необязательно. Все пиломатериалы должны иметь влажность не больше 15–20%. Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию.

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

Совет! Стыковка угловых и обычных стропил выполняется методом врубки. Выпилы делаются только на стропилах так, чтобы они не были больше ¼ сечения. На мауэрлате вырубки делать нельзя. Это приведет к ослаблению конструкции.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

Создание Г-образной кровли

Ниже на фото показан проект деревянного дома, который уже имеет установленные балки перекрытия. Синим цветом отображены размеры фронтонов. Конструкция будет на висячих стропилах, которые опираются на мауэрлат.
Пошаговая инструкция:

1. Для начала на конструкцию устанавливается коньковая доска (5х20 см), уложенная на временные стойки из досок, сечением 5х15 см. Конструкция располагается строго посередине коробки, как и требуется для конька. Это показано на фото ниже. Временные стойки там не изображены.
2. Теперь устанавливается основа – стропила. Они делаются из доски 5х20 см. Что касается стропил на фронтонах, в ендове и на стыке конька, то их нужно устанавливать первыми так, как показано на фото ниже.
3. Дальше можно увидеть, как устанавливать стропила в ендове, если ширина карниза будет составлять 50 см.
4. Теперь устанавливаются все остальные стропильные ноги, как это показано на фото ниже. Все монтируется в согласии с чертежами. Благодаря разметке мы знаем, где монтировать ногу.
5. Что касается установки углового стропила в ендове, то оно делается из двух досок. В углу каркаса постройки закрепляется небольшой брусок треугольной формы. Это можно увидеть на следующем фото.
6. Между точками А и В, которые можно увидеть на фото, следует натянуть разметочную веревку.
7. Образовавшийся угол нужно измерять специальным инструментом – малкой.
8. Дальше делается шаблон, чтобы выполнить разметку верхнего запила углового стропила. Для этого используется короткий отрезок доски, один конец будет отпилен под углом, который мы вымеряли ранее. После чего размечается другой запил, параллельный коньку. При этом нужно приложить шаблон к макушке вдоль веревки.
9. Дальше определяется другой размер. Нужно приложить доску-шаблон к макушке, и замерять расстояние, как это показано на фото.
10. Именно на это число нужно срезать верхнюю грань досок для угловых стропил. Стесать угол можно при помощи топора или бензопилы.
11. Используя доску нужной длины, благодаря доске-шаблону размечается и запиливается верхний и нижний конец первой половины угольного стропила на ендове. После чего делается запил в том месте, где стропило опирается на мауэрлат. В нашем случае расстояние получилось 5 см. Именно на 5 см следует опустить стропило, чтобы совместить его с веревкой. Сделав запил, стропильная нога устанавливается на место.
12. Вторую половину ноги нужно сделать симметричной в зеркальном виде, как показано на фото ниже.
13. Под угловые стропильные ноги устанавливается стойки для жесткости, которые опираются на шпренгели. Они сделаны из бруса, сечение которого 10х20 см.
14. Теперь можно установить нарожники, как показано на фото ниже.

По сути, Г-образная крыша готова. Осталось только выполнить установку затяжек и связать благодаря им угловые стропила. Также фронтоны обшиваются, устанавливаются карнизы и обрешетка.

Заключение

Крыши домов Г-образной формы нельзя назвать простыми. Однако выглядят они довольно привлекательно. Для устройства потребуется приложить усилия и быть внимательным. Но результат того стоит.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

proroofer.ru

Г-образная крыша дома с равными фронтонами

В настоящей статье будет показано строительство крыши для дома, имеющего в плане Г-oбрaзную форму. В общем случае особенности и последовательность такого строительства будут определяться шириной фронтонов. Рассмотрим здесь более простой вариант, когда они имеют равную ширину. На первом рисунке представлен проект такого дома, выполненного из бруса, с уже установленными балками перекрытия. Синим цветом на нем показаны размеры фронтонов. Из возможных вариантов cтрoпильной системы выберем висячие cтрoпила, опирающиеся на последний венец – матицу, или мaуэрлaт.

Стрoпильная система такой крыши – это ничто иное, как система двух двухскатных крыш с переходом одной в другую, и основной расчет ее не отличается от расчета cтрoпил для двухскатной крыши.

В самом начале работ устанавливаем выполненную из доски 50×200 коньковую доску на временные стойки из доски 50×150, расположенные строго посредине коробки нашего дома, как показано на втором рисунке. Для облегчения восприятия на нем не изображены временные крепления стоек.

Для cтрoпил, устанавливаемых на следующем этапе, выберем доску 50×200. В статье о четырехскатной вaльмoвой крыше, ссылки на которую будут использоваться и далее, описан расчет шаблона для cтрoпил.

Стрoпила на фронтонах дома, на стыке конька и в eндoве (внутреннем углу на стыке двух скатов) устанавливаются в первую очередь, как это изображено на третьем рисунке.

На четвертом рисунке более подробно показана установка cтрoпил в eндoве, с учетом ширины карниза – 50см.

На пятом рисунке можно видеть остальные cтрoпила прямолинейных участков cтрoпильной системы, установленные с рассчитанным ранее Пунктом.

Установка углового cтрoпила и нaрoжников на наружном углу, производимая на следующем Пункте, описана подробно в вышеуказанной статье о вaльмoвой крыше.

На следующем этапе устанавливается угловое cтрoпило в eндoве. Оно также сшивается из двух досок основного размера cтрoпил. Для этого в углу каркаса дома закрепляется маленький брусок треугольной формы, как показано на шестом рисунке.

Между точками A и B, изображенными на седьмом рисунке натягиваем разметочную нить – шнуpку.

Угол β, изображенный на восьмом рисунке, замеряем с помощью угломера – малки.

Далее делаем шаблон для разметки верхних зaпилов углового cтрoпила из короткого отрезка cтрoпильной доски, один конец которой отпиливаем под углом β, как изображено на девятом рисунке. Затем размечаем другой запил, параллельный кoнькoвому брусу, приложив шаблон к макушке вдоль натянутой шнуpки. Нижние зaпилы размечаются с другой стороны шаблона.

Далее определим еще один необходимый размер, приложив шаблон к макушке, как показано на десятом рисунке и замерив показанное расстояние, которое в нашем случае получилось равным 3 см.

Ровно настолько стесываются верхние грани cтрoпильных досок углового cтрoпила. Стесывание, изображенное на одиннадцатом рисунке, можно произвести бензопилой или топором.

Взяв доску необходимой длины, размечаем с помощью полученного шаблона и зaпиливаем верхний и нижний концы первой половины углового cтрoпила eндoвы. Затем, как показано на двенадцатом рисунке размечаем и делаем зaпил в месте опоры cтрoпила на мaуэрлaт. Искомое расстояние, в нашем случае – пять сантиметров, это расстояние на которое нужно опустить cтрoпило для совмещения со шнуpкой. Выполнив необходимый запил, ставим cтрoпило на место.

Виды стропильных систем

Все существующие конструкции скатных крыш можно поделить на следующие виды:

Односкатные кровли имеют наиболее простую конструкцию

Для обеспечения уклона чаще всего одну стену делают выше противоположной. В результате кроме самих ног каркас имеет лишь мауэрлат.

Последний представляет собой брус, который укладывается на стены, и равномерно распределяет на них нагрузку от крыши. Мауэрлат имеют все виды скатных крыш, поэтому далее упоминать его не буду.

Если все стены строения одинаковой высоты, каркас имеет дополнительные элементы:

• Стойки. Устанавливаются на одной стене и уклон ската;
• Прогон. Балка, которая крепится к стойкам. На нее и угадываются стропила. Правда, иногда балка не используется, в результате чего под каждую ногу устанавливают свою стойку;

Односкатная кровля может быть укреплена стойками и подкосами

Если длина пролета, т. е. расстояние между несущими противоположными стенами превышает 5 метров, конструкция имеет дополнительные укрепляющие элементы:

• Промежуточные стойки. Подпирают отдельные стропила или прогоны. Могут устанавливаться как на несущие стены, так и на балки перекрытия;
• Подкосы. Представляют собой опоры, расположенные под углом. Они могут передавать нагрузку от стропил на внутренние несущие стены, балки перекрытия или наружные стены.

Щипцовые кровли содержат два ската и фронтоны на торцах

Вариант 2: двускатные

Двускатные, или щипцовые, системы помимо мауэрлата и стропильных ног содержат следующие элементы:

• Стропильные фермы. Представляют собой два соединенные в коньковом узле ответных стропила, образующих треугольник;

Каркас двускатной кровли

• Коньковый брус. Это прогон, который соединяет все фермы в коньковом узле. Зачастую на него опираются ноги. Правда, иногда двускатную конструкцию делают вообще без прогона, в результате чего фермы соединяются только обрешеткой;

Коньковый прогон соединяет все фермы

• Затяжка, ригель. Горизонтальная балка, которая соединяет две ответные ноги. Благодаря ей уменьшается распорная нагрузка на наружные стены.

Торцы двухскатной крыши образуют фронтоны, которые обычно зашиваются досками. Как и все остальные скатные системы, каркас может иметь стойки и подкосы.

Надо сказать, что в зависимости от варианта установки укрепляющих элементов, конструкция может иметь висячие или наслонные стропила. Последние подразумевают установку подкосов и опор на несущие внутренние элементы здания, т.е. стены или колонны.

Схема устройства висячих систем

Висячими стропилами называются ноги, которые опираются только на наружные стены. Правда, иногда они тоже укрепляются опорами и подкосами, но последние устанавливаются либо на затяжки, либо на балки перекрытия, которые также висят в воздухе.

Вариант 3: четырехскатные

Четырехскатные кровли бывают нескольких типов. Наиболее сложными являются вальмовые, которые представляют собой комбинацию щипцовой и шатровой крыши. Их стропильная система состоит из следующих элементов:

• Ферм. Устроена абсолютно так же, как и фермы щипцовых крыш;

Схема устройства вальмовой кровли

• Накосные (коньковые) стропила. Это угловые ноги, которые относятся как к боковым скатам, так и торцевым, т.е. вальмам;
• Нарожники. Представляют собой промежуточные ноги, которые устанавливаются на мауэрлат и опираются на накосные стропила;
• Центральные ноги. Стропила, которые располагаются по центру треугольных скатов. В отличие от нарожников, они опираются на торец конькового прогона.

Зачастую каркасы делают полувальмовыми. От вальмовых они отличаются наличием небольших фронтонов у конька, которые обычно занимают третью или даже четвертую часть вальмы.

Схема устройства полувальмовой кровли

Для обустройства таких фронтонов, между стропилами крайних ферм устанавливаются усиленные ригели, или опорные доски, на которые опираются нарожники. При этом пространство от ригеля до конька зашивается досками.

Фронтоны частного дома можно украсить смотровыми окнами. Они сделают чердак светлее, а также обеспечат вентиляцию подкровельного пространства.

Схема устройства вальмовой кровли

Что касается шатровых крыш, то они состоят исключительно из треугольных скатов, поэтому не имеют ферм и горизонтального конька. Их каркас содержит лишь накосные ноги и нарожники.

Вариант 4: многоскатные

Многоскатные крыши представляют собой комбинацию вышеописанных конструкций в виде их пересечения, т.е. как будто разные кровли взяли и состыковали друг с другом. В зависимости от варианта пересечения, они бывают следующих видов:

• Г-образные.
• Т-образные;
• Крестообразные или четырехщипцовые (многощипцовые).

Также существуют и другие варианты, но все они устроены одинаково. Самое сложное при строительстве многоскатных конструкций – это правильно выполнить соединение двух крыш.

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

• В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
• Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

• В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Виды крыш домов

Скатом называют наклонную поверхность крыши, которая необходима для стока воды. Линия, на которой пересекаются два ската, образующих наклонный внешний угол называется ребром, а внутренний — разжелобок или ендова. Верхнее горизонтальное ребро называется коньком. Уклоны скатов необходимо устанавливать в зависимости от эксплуатационных и архитектурных требований, а также климатических условий и материала кровли.

Виды крыш, предназначенных для частных домов

В настоящее время существует множество форм и видов кровельных конструкций, которые очень часто не только определяют дизайн здания, но и предоставляют дополнительную функциональность.

Благодаря наличию крыши, обитатели дома не только будут защищены от осадков, но и получат существенное увеличение полезной жилой площади.

Классификация крыш производится по разным параметрам, первым из которых является угол наклона скатов. Давайте рассмотрим основные виды крыш домов, которые применяются в строительстве.

Плоская крыша

Такой вид крыши является самым простым, к тому же он не потребует больших денежных вложений. О форме такой крыши говорит ее название — это плоская, практически не образующая уклон кровля, которая опирается на стены одинаковой высоты.

У плоской крыши должен быть угол уклона к горизонту около 2,5-3%. Большим недостатком такой крыши является то, что из-за небольшого уклона на ее поверхности начинают скапливаться осадки, что может привести к образованию протечек кровли, поэтому необходимо вручную убирать снег с данного вида крыши.

При строительстве частных домов такую конструкцию крыши практически не применяют, а вот при возведении хозяйственных построек, гаражей и многоэтажных домов ее используют очень часто.

Преимущества плоской крыши

Обладая одинаковой архитектурной основой, площадь скатной кровли будет всегда больше, чем у плоской, поэтому плоская кровля поможет значительно сэкономить на материалах. Укладку плоской кровли производить более удобно, так как намного проще заниматься монтажом кровельного пирога, который находится прямо под ногами, чем в небезопасном положении находиться на большой высоте. При этом особой сложности не вызовет ни обслуживание плоской кровли, ни очистка воронок, ни любые другие профилактические осмотры, а вот контроль на настилом, вентиляционными каналами, антеннами и прочими техническими устройствами будет обычной процедурой, а не альпинистским занятием.

Помимо этого сооружение плоской крыши поможет получить дополнительную площадь без увеличения контура сооружения, так как такой вид крыши можно при желании легко превратить в прогулочную площадку, сад или террасу. Например, в крупных городах Европы очень востребована идея эксплуатации плоской крыши, так как там все более актуальной становится экологическая проблема. По этой причине все большую популярность получает размещение фрагментов газонов, палисадников и парков на крыше.

Для того, чтобы плоская крыша была для обитателей дома надежной защитой, необходимо правильно производить ее монтаж, используя при этом современные долговечные материалы.

Конструктивные элементы

Плоская крыша имеет несущее основание, в роли которого может использоваться железобетонная плита или металлический профилированный лист. Затем на это основание укладывается послойно паробарьер, теплоизоляционный материал и слой гидроизоляции.

Для того, чтобы вся конструкция в будущем не пострадала, необходимо помнить о том, что каждый слой очень важен. Для того, чтобы грамотно провести работы по устройству плоской кровли, необходимо использовать комплексный подход, который заключается в определении и последующей реализации наиболее оптимального решения, а также типа покрытия, при учете всех эксплуатационных и технологических свойств: декоративных качеств, простоты ремонта и обслуживания, трудоемкости обустройства, огнестойкости и водонепроницаемости.

Скатная крыша

Данный вид крыши чаще всего применяется при строительстве частных домов и дач.

Скатная крыша называет так потому, что ее поверхность состоит из скатов, то есть наклонных поверхностей крыши, чей уклон превышает 10%. Конструктивно такие крыши могут быть как бесчердачными (совмещенными), так и чердачными (раздельными). В чердачной крыше между чердачным перекрытием и кровлей располагается нежилое помещение, которое называется чердаком. В бесчердачной крыше в качестве перекрытий верхнего этажа здания служат несущие элементы.

Данный вид крыши включает в себя конструктивную часть или несущий остов крыши, который принимает на себя нагрузку от самой крыши и выпадающих осадков, и саму кровлю, представляющей собой защиту от любого внешнего воздействия. Благодаря наличию уклона, который чаще всего выражается в процентах или градусах, с крыши удаляются любые атмосферные осадки.

Для определения необходимого уклона крыши, необходимо учитывать различные факторы:

• Величина снежного покрова, которая соответствует данному району. Чем угол наклона будет больше, тем меньше снега будет задерживаться на крыше и, соответственно, меньше будет нагружаться конструкция крыши. В пределах одной страны могут быть районы с разной величиной снежного покрова. Например, на территории Украины в северных областях (Сумская, Черниговская) величина снежного покрова может доходить до 180 кг на один квадратный метр, а в Крыму эта величина составляет всего 80 кг.
• Материал кровли. В зависимости от того, какой материал будет использован, применяются различные типы уклонов.
• Архитектурные особенности. Чаще всего именно с помощью кровли решается архитектурный объем. К примеру, заказчик решил сделать плоскую крышу и покрыть ее керамической черепицей, а архитектор должен или доказать ему, что данное решение невозможно, или предложить другое архитектурное решение, которое позволит использовать выбранный кровельный материал.

Виды скатных крыш

Крыши, которые состоят всего из одной плоскости, называются односкатными. Стропильная система такой крыши должна опираться на наружные стены, которые находятся на разной высоте, благодаря чему образуется уклон.

Такая крыша лучше всего подходит для хозяйственных построек, так как ее легко возводить, она не потребует больших финансовых трат, а для покрытия крыши можно использовать довольно широкий спектр материалов. К примеру, такую крышу можно покрыть рубероидом, ондулином, металлочерепицей, металлическим профилем, черепицей или шифером. Различные осадки практически не скапливаются на односкатной крыше, да и стекают они в одном направлении, благодаря чему значительно упрощается задача по прокладке ливневой канализации.

К недостаткам данного вида крыши можно отнести ограниченность для дизайнерского творчества и отсутствие чердачного помещения.

В конструкции односкатной крыши присутствует несколько элементов:

1. Система стропил, состоящая из многих дополнительных элементов. К примеру, для того, чтобы перекрыть большой пролет, могут понадобиться такие элементы, как подкосы, ригели, распорки, стойки и прочие, с помощью которых можно будет обеспечить стропильной системе необходимую жесткость.
2. Слой гидро- и теплоизоляции.
3. Обрешетка, которая используется в качестве основания для кровли.
4. Непосредственно сам кровельный материал.

Двускатные крыши

Такая форма крыши довольно часто применяется при строительстве частных домов. Состоит данная крыша из двух скатов, лежащих на несущих стенах, которые расположены на одинаковой высоте.

Иногда такую крышу называют щипцовой, так как пространство, образованное двумя скатами имеет треугольную форму и называется фронтоном (щипцами).
Строить такую крышу немного сложнее, чем односкатную, но при этом гораздо проще, чем другие разновидности крыш.

Считается, что двускатная крыша способна выдержать сильные ветровые нагрузки, справиться со снегопадом и сильным дождем и вообще она очень надежна в эксплуатации.

Внешний вид такой крыши гораздо более привлекательный и интересный, по сравнению с односкатной крышей, а ее конструкция предполагает использование самых разнообразных кровельных материалов.

В состав двускатной крыши входят стропильные ноги и мауэрлат, но помимо этого в ней содержится большое количество различных упоров, ригелей, стоек, подкосов и обрешетки. Кровельное покрытие, гидроизоляция, утеплитель и пароизоляционный слой также относятся к конструкции кровли. При создании чертежа двускатной крыши обязательно должны быть указаны все составляющие кровли.

Мансардная крыша

Данный вид крыши является одной из разновидностей двускатной крыши. Мансардная крыша отличается ломаной линией скатов крыши, именно поэтому ее иногда называют ломаной. Ломать скаты крыши можно под самыми разными углами, благодаря чему можно существенно увеличить как полезную площадь, так и объем чердачного помещения, используемого в качестве жилой комнаты и называемого мансардой.

Фронтоны мансардной крыши имеют пятиугольную форму. Конечно, у конструкции ломаной крыши есть некоторые свои особенности, но при этом возводится она достаточно легко и быстро. Чаще всего такая разновидность крыши используется при строительстве частных коттеджей и дач.

При возведении мансардной крыши необходимо уделить большое внимание теплоизоляции, так как мансарда будет встраиваться в двускатную крышу, а это значит, что температура самого помещения будет напрямую зависеть от качества теплоизоляции.

Высота мансардной крыши от перекрытия до конька чаще всего составляет примерно от 2,5 до 3,5 метров. С помощью мансардной крыши можно придать особенную архитектурную выразительность всему дому.

Благодаря мансардной крыше можно не возводить стены, а устраивать крышу на уже имеющихся стенах нижнего этажа. Используя самые разнообразные виды мебельных конструкций можно очень интересно благоустроить жилое пространство мансардного помещения.

Для возведения мансардной крыши, можно использовать точно такие же материалы, как и для двускатной крыши.

Вальмовая крыша

Данный вид крыши имеет четыре ската, при этом первые два ската делаются в форме равнобедренной трапеции, а другие два ската являются треугольниками, которые располагаются со стороны фронтонов вальмовой крыши и называются вальмами.

Для сооружения данной крыши применяют конструкцию с двойной затяжкой и балками. Благодаря своей форме такая крыша способствует очень быстрому удалению с кровли снега и воды. У классической вальмовой крыши углы наклона довольно крутые и составляют около 45 градусов, но при этом она очень хорошо противостоит сильным северным ветрам.

Данная четырехскатная крыша обязательно должна быть оборудована водостоками, так как у нее очень крутые углы наклона. Не стоит самостоятельно заниматься монтажом такой крыши, лучше доверить это дело специалистам, так как у вальмовой крыши очень сложная система стропил, которая требует аккуратности и точности.

Материалы для данного вида кровли можно использовать самые разнообразные, как тяжелые, так и легкие. Но необходимо учитывать, что тяжелая кровля обладает хорошей шумоизоляцией, лучше стабилизирует крышу и живет дольше. Правда, для тяжелой кровли необходима усиленная система стропил.

Чаще всего конструкция вальмовой крыши применяется в южных районах.

В состав конструкции входит:

1. Коньковый брус, который является самой верхней точкой вальмовой крыши. Помимо прочего это место соединения всех граней. Очень часто, если не требуется какое-либо архитектурное вмешательство, центр площади покрытия располагается в центре конькового бруса.
2. Угловые стропила соединяют с коньковым брусом углы дома. Чаще всего их четыре штуки и все они имеют одинаковую длину.
3. Короткие стропила являются стропилами с разными размерами. Количество таких стропил зависит от площади крыши. Они соединяют одним концом угловые стропила, а другим опираются на мауэрат, если он есть, или на угол дома.
4. Промежуточные центральные стропила, которые устанавливают на концах конькового бруса. Количество стропил данного типа равно шести, то есть с каждой стороны по три стропила.
5. Промежуточные стропила, которые одной стороной опираются на мауэрлат, а другой на коньковый брус.

Из всего перечисленного выше можно сделать вывод, что конструкция вальмовой крыши достаточно сложна.

Полувальмовая крыша

Данный вид крыши является чем-то средним между вальмовой и двускатной крышей. Фронтон полувальмовой крыши тоже сделан в форме трапеции. Иногда такую крышу называют голландской.

У полувальмовой крыши нет острых углов, поэтому она очень хорошо противостоит сильным ветрам. Именно по этой причине полувальмовая крыша чаще всего используется в тех регионах, где часто дуют ветра.

Полувальмовая крыша может обладать и довольно индивидуальной конструкцией. Например, в регионах с суровыми зимами и обильными снегопадами необходимо делать небольшие свесы и крутые скаты, а для мягкого климата свес можно делать побольше, а скаты менее крутыми.

Шатровая крыша

Шатровая крыша является разновидностью вальмовой крыши. Но в случае шатровой крыши в основе дома должен находиться любой правильный прямоугольник или квадрат, чтобы все скаты имели треугольную форму и сходились своими вершинами в верхней точке.

Данный вид крыши очень похож на пирамиду, выглядит очень красиво и является настоящим украшением. Монтировать такую крышу довольно непросто, также как и вальмовую, из-за того, что ее конструкция имеет очень сложную стропильную систему.

Стандартная многощипцовая крыша

Такие крыши используются при строительстве домов, имеющих сложную многоугольную форму с боковыми мансардами и пристройками.

У таких крыш очень много наружных и внутренних углов. Для монтажа данной крыши лучше вызвать квалифицированных строителей, так как он очень сложен. Зато внешний вид многощипцовой крыши отличается особой неповторимостью и красотой.

Купольная крыша

Такая крыша приобретает все большую популярность у архитекторов. Дома с купольной крышей интересны тем, что всего 1/5 часть высоты дома составляют стены, а 4/5 отводится крыше.

Также данный вид крыши может использоваться для того, чтобы организовать перекрытие части здания. Сооружаются такая крыша из элементов каркаса изогнутой формы, а кровельным материалом могут выступать гибкие (пластиковая черепица, оцинкованная сталь) или мягкие (битумная черепица, стеклоизол, рубероид) материалы.

Выбор крыши

Дизайнер или архитектор старается выбирать крышу таким образом, чтобы она гармонично сочеталась с общим архитектурным стилем дома. Но в любом случае, окончательное решение по выбору формы крыши остается за заказчиком. Как же правильно выбрать форму крыши для своего дома? Если разобраться, то это не так уж и сложно.

Выбирая для своего дома форму крыши необходимо думать не только о ее красоте, но и о функциональных особенностях различных типов кровли.

В первую очередь, выбирая крышу, необходимо ответить для себя на ряд важных вопросов:

1. Оставите ли вы второй этаж нежилым или сделаете его жилым. Можно сделать из чердачного помещения полноценный этаж, а можно оставить нежилым, используя для хранения ненужных вещей, оборудования и т.п.
2. Какая максимальная и минимальная высота второго этажа должна быть. Чаще всего она варьируется от 3,5 метров (максимальная) до 2,5 метров (минимальная). Делать высоту меньше или больше этих значений не рекомендуется.
3. Будете ли вы делать на втором этаже полноразмерные окна, чья площадь составляет 1/5-1/8 от общей площади пола или же ограничитесь маленькими окошками с площадью 0,7-1,5 квадратных метра. Освещение должно быть достаточным. Чаще всего площадь окон составляет 1/4-1/5 от общей площади пола.
4. Необходимо проконсультироваться с архитектором и узнать нет ли ограничений по высоте у вашего дома, не будете ли вы затенять соседний дом и т.п. Также необходимо учитывать и юридический аспект, так как, например, мансардный этаж не является официально полноценным этажом, поэтому если по каким-то причинам нельзя надстроить второй этаж, можно будет надстроить мансарду.

После того, как ответы на все вопросы будут сформулированы, можно будет выбирать подходящий вид крыши и ставить задачу перед архитектором.

В этой статье были рассмотрены основные виды крыш домов, которые применяются в частном строительстве, на самом деле их немного больше.

404 — Главная Стратосфера

Мы не нашли сообщения для этого URL.

Последние сообщения

Груши — это вкусные, универсальные фрукты, которые можно использовать для выпечки, приготовления пищи, консервирования, приготовления джемов и многих других. Однако, поскольку эти золотые вкусные фрукты доступны только часть года, нам нужно найти замену при приготовлении пищи или выпечке. Груши любят за их сладость, зернистую текстуру и качество. Там …

Существует множество видов полиуретана.Полиуретан относится к семейству пластмасс. Этот материал не встречается в природе и состоит из совместного производства нескольких материалов. Резина — это полимер, который может сжиматься и растягиваться. Хотя каучук встречается в природе, его также можно синтезировать. Резина может быть произведена из растений и является …

Узнайте, в чем разница между овсяным и миндальным молоком Узнайте, почему растительное молоко, такое как миндальное и овсяное молоко, так популярно Сделайте осознанный выбор, какое молоко лучше всего подходит для вашего образа жизни и диеты Я уверен, что вы слышали об овсяном молоке и миндальном молоке раньше. Но если вы…

Главный ингредиент, который делает рецепты домашними и классическими или терпкими и инновационными, клюква созревает по мере приближения праздничного сезона, привнося дух урожая и желание попробовать все щедрости природы. У клюквы на самом деле есть множество целей, которые выходят далеко за рамки хорошо продаваемых праздничных продуктов, или они могут быть …

Когда дело доходит до выбора древесины для мебели, полов и шкафов в вашем доме, существует множество вариантов.На ваше решение будут влиять многие факторы, в том числе долговечность, прочность и, что наиболее важно, эстетика. Дуб и орех имеют очень схожие характеристики и являются отличным выбором для мебели, напольных покрытий и шкафов. В общем, Дуб …

Когда дело доходит до выбора правильной древесины для мебели, напольных покрытий и шкафов, всегда есть множество вариантов. Выбор часто может быть трудным, но немного больше информации о типах древесины, их преимуществах и недостатках поможет сделать выбор немного проще. Дуб …

Важность хорошего здоровья кишечника вызывает всеобщий гнев в сообществе естественного здоровья. Поскольку в вашем теле в десять раз больше бактерий, чем человеческих клеток, было бы разумно, чтобы эти маленькие жуки были счастливы! Если ваш кишечник находится в колее, вы можете рассмотреть ферментированный …

Когда лето подходит к концу, мы начинаем скучать по вкусным фруктам, которыми наслаждались все лето.Однако осенние и зимние сезоны приносят свои сочные плоды, одним из которых является груша! Есть много видов груш, которые бывают разных форм и цветов, и …

Арбуз – летний фаворит во многих семьях. Этот сладкий и сочный фрукт полезен и вкусен, но при этом очень крупный. Одна из проблем с арбузом заключается в том, что его может быть сложно хранить, чтобы он оставался свежим и хорошим как можно дольше, особенно из-за его размера.Необрезанный …

Я твердо верю, что журнальный столик служит квинтэссенцией центрального элемента, объединяющего интерьер дома воедино. Это аксессуар поколения, который зарекомендовал себя как обязательный элемент в любом доме! Дизайнеры становятся все более и более творческими, разрабатывая эффектные кофейные столики, которые домовладельцы жаждут показать в своей скромной …

Если вам нужен отличный гарнир, который понравится почти всем, не ищите дальше.Наш рецепт жареной моркови и картофеля во фритюрнице дает вам все преимущества жареных в духовке обугленных овощей, но без беспорядка и за гораздо меньшее время, чем по традиционному рецепту. В то время как большинство из нас любит сложные рецепты, которые…

Если вы придерживаетесь веганской диеты, вы все равно можете приготовить что-нибудь вкусненькое на кухне по соседству, если у вас есть наш рецепт веганского салата из цельнозерновой пасты. Люди, придерживающиеся специальной диеты, могут иногда чувствовать себя подавленными, когда их приглашают на общественные обеды. Конечно, все хотят быть общительными, и никто не хочет…

Что такое кухонные полотенца? Кухонное полотенце по своей сути является практичным инструментом на кухне, будь то в вашем доме или в коммерческом мире. Изучение множества различных способов использования этой ткани поможет вам упростить процесс приготовления пищи и добавить изюминку в вашу презентацию, а также поможет организовать и …

Род Calliandra Теперь, если вам посчастливилось жить в тропиках, мы собираемся познакомить вас с невероятным видом цветущего растения, которое поразит вас простотой ухода и невероятно красивыми цветами.Если вы не живете в тропиках, не волнуйтесь! Их можно хранить как …

Студия: БИО-архитекторы Автор: Паула Пинтос Производители: ДУБЛДОМ, Рото, Сиккенс, Талеон Трейдинг Ведущие архитекторы: Иван Овчинников, Лев Анисимов Команда дизайнеров: Полина Одинцова Год проекта: 2018 Местоположение проекта: Заокский Страна проекта: Россия Фото: Art Lasovsky Floor Площадь: 150 м² Вне зоны комфорта.Всегда нужно выходить за свои пределы, чтобы быть…

  Местоположение | World Trade Plaza, 1706 Honggu Middle Avenue, Honggutan, Donghu District, город Наньчан, провинция Цзянси Чистая площадь | 470㎡ Дизайн интерьера | LUKSTUDIO директор | Команда дизайнеров Кристины Лук | Ичэн Чжан, Хайсинь Ван, Мин Дай Скоуп | дизайн фасадов, интерьеров, столярных изделий, мебели и мягкой отделки. Ключевая материальность | терраццо, керамическая плитка, хромированная нержавеющая сталь, дубовый паркет, дубовый шпон, эмалевая краска, тканевые акустические панели, ковер, …

Если вы устраиваете вечеринку, выбор вкусных закусок порадует ваших гостей.Этот рецепт фаршированных грибов во фритюрнице не оставит равнодушными ваших гостей. Это один рецепт, который кажется сложным и трудоемким, но когда у вас есть фритюрница, это не так. Что-то хорошее должно быть сложным, …

Большинство из нас покупают арбуз в магазине, а не выращивают его в саду. Из-за этого мы обычно забываем, откуда он взялся и где был до входа в магазин.Очень важно знать, как правильно его чистить, чтобы обезопасить себя и свою семью от …

Классический рецепт Новой Англии, наш рецепт Нантакетского пирога сочетает острую сладость клюквы с простотой простого бисквита. Этот простой и вкусный десерт с тонкими оранжевыми оттенками, придаваемыми апельсиновой цедрой, отлично подходит для рабочих бранчей или даже для классического праздничного празднования.Если у вас есть …

404 — Главная Стратосфера

Мы не нашли сообщения для этого URL.

Последние сообщения

Груши — это вкусные, универсальные фрукты, которые можно использовать для выпечки, приготовления пищи, консервирования, приготовления джемов и многих других. Однако, поскольку эти золотые вкусные фрукты доступны только часть года, нам нужно найти замену при приготовлении пищи или выпечке.Груши любят за их сладость, зернистую текстуру и качество. Там …

Существует множество видов полиуретана. Полиуретан относится к семейству пластмасс. Этот материал не встречается в природе и состоит из совместного производства нескольких материалов. Резина — это полимер, который может сжиматься и растягиваться. Хотя каучук встречается в природе, его также можно синтезировать. Резина может быть произведена из растений и является …

Узнайте, в чем разница между овсяным и миндальным молоком Узнайте, почему растительное молоко, такое как миндальное и овсяное молоко, так популярно Сделайте осознанный выбор, какое молоко лучше всего подходит для вашего образа жизни и диеты Я уверен, что вы слышали об овсяном молоке и миндальном молоке раньше. Но если вы…

Главный ингредиент, который делает рецепты домашними и классическими или терпкими и инновационными, клюква созревает по мере приближения праздничного сезона, привнося дух урожая и желание попробовать все щедрости природы.У клюквы на самом деле есть множество целей, которые выходят далеко за рамки хорошо продаваемых праздничных продуктов, или они могут быть …

Когда дело доходит до выбора древесины для мебели, полов и шкафов в вашем доме, существует множество вариантов. На ваше решение будут влиять многие факторы, в том числе долговечность, прочность и, что наиболее важно, эстетика. Дуб и орех имеют очень схожие характеристики и являются отличным выбором для мебели, напольных покрытий и шкафов.В общем, Дуб …

Когда дело доходит до выбора правильной древесины для мебели, напольных покрытий и шкафов, всегда есть множество вариантов. Выбор часто может быть трудным, но немного больше информации о типах древесины, их преимуществах и недостатках поможет сделать выбор немного проще. Дуб …

Важность хорошего здоровья кишечника вызывает всеобщий гнев в сообществе естественного здоровья. Поскольку в вашем теле в десять раз больше бактерий, чем человеческих клеток, было бы разумно, чтобы эти маленькие жуки были счастливы! Если ваш кишечник находится в колее, вы можете рассмотреть ферментированный …

Когда лето подходит к концу, мы начинаем скучать по вкусным фруктам, которыми наслаждались все лето.Однако осенние и зимние сезоны приносят свои сочные плоды, одним из которых является груша! Есть много видов груш, которые бывают разных форм и цветов, и …

Арбуз – летний фаворит во многих семьях. Этот сладкий и сочный фрукт полезен и вкусен, но при этом очень крупный. Одна из проблем с арбузом заключается в том, что его может быть сложно хранить, чтобы он оставался свежим и хорошим как можно дольше, особенно из-за его размера.Необрезанный …

Я твердо верю, что журнальный столик служит квинтэссенцией центрального элемента, объединяющего интерьер дома воедино. Это аксессуар поколения, который зарекомендовал себя как обязательный элемент в любом доме! Дизайнеры становятся все более и более творческими, разрабатывая эффектные кофейные столики, которые домовладельцы жаждут показать в своей скромной …

Если вам нужен отличный гарнир, который понравится почти всем, не ищите дальше.Наш рецепт жареной моркови и картофеля во фритюрнице дает вам все преимущества жареных в духовке обугленных овощей, но без беспорядка и за гораздо меньшее время, чем по традиционному рецепту. В то время как большинство из нас любит сложные рецепты, которые…

Если вы придерживаетесь веганской диеты, вы все равно можете приготовить что-нибудь вкусненькое на кухне по соседству, если у вас есть наш рецепт веганского салата из цельнозерновой пасты.Люди, придерживающиеся специальной диеты, могут иногда чувствовать себя подавленными, когда их приглашают на общественные обеды. Конечно, все хотят быть общительными, и никто не хочет…

Что такое кухонные полотенца? Кухонное полотенце по своей сути является практичным инструментом на кухне, будь то в вашем доме или в коммерческом мире. Изучение множества различных способов использования этой ткани поможет вам упростить процесс приготовления пищи и добавить изюминку в вашу презентацию, а также поможет организовать и …

Род Calliandra Теперь, если вам посчастливилось жить в тропиках, мы собираемся познакомить вас с невероятным видом цветущего растения, которое поразит вас простотой ухода и невероятно красивыми цветами.Если вы не живете в тропиках, не волнуйтесь! Их можно хранить как …

Студия: БИО-архитекторы Автор: Паула Пинтос Производители: ДУБЛДОМ, Рото, Сиккенс, Талеон Трейдинг Ведущие архитекторы: Иван Овчинников, Лев Анисимов Команда дизайнеров: Полина Одинцова Год проекта: 2018 Местоположение проекта: Заокский Страна проекта: Россия Фото: Art Lasovsky Floor Площадь: 150 м² Вне зоны комфорта.Всегда нужно выходить за свои пределы, чтобы быть…

  Местоположение | World Trade Plaza, 1706 Honggu Middle Avenue, Honggutan, Donghu District, город Наньчан, провинция Цзянси Чистая площадь | 470㎡ Дизайн интерьера | LUKSTUDIO директор | Команда дизайнеров Кристины Лук | Ичэн Чжан, Хайсинь Ван, Мин Дай Скоуп | дизайн фасадов, интерьеров, столярных изделий, мебели и мягкой отделки. Ключевая материальность | терраццо, керамическая плитка, хромированная нержавеющая сталь, дубовый паркет, дубовый шпон, эмалевая краска, тканевые акустические панели, ковер, …

Если вы устраиваете вечеринку, выбор вкусных закусок порадует ваших гостей.Этот рецепт фаршированных грибов во фритюрнице не оставит равнодушными ваших гостей. Это один рецепт, который кажется сложным и трудоемким, но когда у вас есть фритюрница, это не так. Что-то хорошее должно быть сложным, …

Большинство из нас покупают арбуз в магазине, а не выращивают его в саду. Из-за этого мы обычно забываем, откуда он взялся и где был до входа в магазин.Очень важно знать, как правильно его чистить, чтобы обезопасить себя и свою семью от …

Классический рецепт Новой Англии, наш рецепт Нантакетского пирога сочетает острую сладость клюквы с простотой простого бисквита. Этот простой и вкусный десерт с тонкими оранжевыми оттенками, придаваемыми апельсиновой цедрой, отлично подходит для рабочих бранчей или даже для классического праздничного празднования.Если у вас есть …

404 — Главная Стратосфера

Мы не нашли сообщения для этого URL.

Последние сообщения

Груши — это вкусные, универсальные фрукты, которые можно использовать для выпечки, приготовления пищи, консервирования, приготовления джемов и многих других. Однако, поскольку эти золотые вкусные фрукты доступны только часть года, нам нужно найти замену при приготовлении пищи или выпечке.Груши любят за их сладость, зернистую текстуру и качество. Там …

Существует множество видов полиуретана. Полиуретан относится к семейству пластмасс. Этот материал не встречается в природе и состоит из совместного производства нескольких материалов. Резина — это полимер, который может сжиматься и растягиваться. Хотя каучук встречается в природе, его также можно синтезировать. Резина может быть произведена из растений и является …

Узнайте, в чем разница между овсяным и миндальным молоком Узнайте, почему растительное молоко, такое как миндальное и овсяное молоко, так популярно Сделайте осознанный выбор, какое молоко лучше всего подходит для вашего образа жизни и диеты Я уверен, что вы слышали об овсяном молоке и миндальном молоке раньше. Но если вы…

Главный ингредиент, который делает рецепты домашними и классическими или терпкими и инновационными, клюква созревает по мере приближения праздничного сезона, привнося дух урожая и желание попробовать все щедрости природы.У клюквы на самом деле есть множество целей, которые выходят далеко за рамки хорошо продаваемых праздничных продуктов, или они могут быть …

Когда дело доходит до выбора древесины для мебели, полов и шкафов в вашем доме, существует множество вариантов. На ваше решение будут влиять многие факторы, в том числе долговечность, прочность и, что наиболее важно, эстетика. Дуб и орех имеют очень схожие характеристики и являются отличным выбором для мебели, напольных покрытий и шкафов.В общем, Дуб …

Когда дело доходит до выбора правильной древесины для мебели, напольных покрытий и шкафов, всегда есть множество вариантов. Выбор часто может быть трудным, но немного больше информации о типах древесины, их преимуществах и недостатках поможет сделать выбор немного проще. Дуб …

Важность хорошего здоровья кишечника вызывает всеобщий гнев в сообществе естественного здоровья. Поскольку в вашем теле в десять раз больше бактерий, чем человеческих клеток, было бы разумно, чтобы эти маленькие жуки были счастливы! Если ваш кишечник находится в колее, вы можете рассмотреть ферментированный …

Когда лето подходит к концу, мы начинаем скучать по вкусным фруктам, которыми наслаждались все лето.Однако осенние и зимние сезоны приносят свои сочные плоды, одним из которых является груша! Есть много видов груш, которые бывают разных форм и цветов, и …

Арбуз – летний фаворит во многих семьях. Этот сладкий и сочный фрукт полезен и вкусен, но при этом очень крупный. Одна из проблем с арбузом заключается в том, что его может быть сложно хранить, чтобы он оставался свежим и хорошим как можно дольше, особенно из-за его размера.Необрезанный …

Я твердо верю, что журнальный столик служит квинтэссенцией центрального элемента, объединяющего интерьер дома воедино. Это аксессуар поколения, который зарекомендовал себя как обязательный элемент в любом доме! Дизайнеры становятся все более и более творческими, разрабатывая эффектные кофейные столики, которые домовладельцы жаждут показать в своей скромной …

Если вам нужен отличный гарнир, который понравится почти всем, не ищите дальше.Наш рецепт жареной моркови и картофеля во фритюрнице дает вам все преимущества жареных в духовке обугленных овощей, но без беспорядка и за гораздо меньшее время, чем по традиционному рецепту. В то время как большинство из нас любит сложные рецепты, которые…

Если вы придерживаетесь веганской диеты, вы все равно можете приготовить что-нибудь вкусненькое на кухне по соседству, если у вас есть наш рецепт веганского салата из цельнозерновой пасты.Люди, придерживающиеся специальной диеты, могут иногда чувствовать себя подавленными, когда их приглашают на общественные обеды. Конечно, все хотят быть общительными, и никто не хочет…

Что такое кухонные полотенца? Кухонное полотенце по своей сути является практичным инструментом на кухне, будь то в вашем доме или в коммерческом мире. Изучение множества различных способов использования этой ткани поможет вам упростить процесс приготовления пищи и добавить изюминку в вашу презентацию, а также поможет организовать и …

Род Calliandra Теперь, если вам посчастливилось жить в тропиках, мы собираемся познакомить вас с невероятным видом цветущего растения, которое поразит вас простотой ухода и невероятно красивыми цветами.Если вы не живете в тропиках, не волнуйтесь! Их можно хранить как …

Студия: БИО-архитекторы Автор: Паула Пинтос Производители: ДУБЛДОМ, Рото, Сиккенс, Талеон Трейдинг Ведущие архитекторы: Иван Овчинников, Лев Анисимов Команда дизайнеров: Полина Одинцова Год проекта: 2018 Местоположение проекта: Заокский Страна проекта: Россия Фото: Art Lasovsky Floor Площадь: 150 м² Вне зоны комфорта.Всегда нужно выходить за свои пределы, чтобы быть…

  Местоположение | World Trade Plaza, 1706 Honggu Middle Avenue, Honggutan, Donghu District, город Наньчан, провинция Цзянси Чистая площадь | 470㎡ Дизайн интерьера | LUKSTUDIO директор | Команда дизайнеров Кристины Лук | Ичэн Чжан, Хайсинь Ван, Мин Дай Скоуп | дизайн фасадов, интерьеров, столярных изделий, мебели и мягкой отделки. Ключевая материальность | терраццо, керамическая плитка, хромированная нержавеющая сталь, дубовый паркет, дубовый шпон, эмалевая краска, тканевые акустические панели, ковер, …

Если вы устраиваете вечеринку, выбор вкусных закусок порадует ваших гостей.Этот рецепт фаршированных грибов во фритюрнице не оставит равнодушными ваших гостей. Это один рецепт, который кажется сложным и трудоемким, но когда у вас есть фритюрница, это не так. Что-то хорошее должно быть сложным, …

Большинство из нас покупают арбуз в магазине, а не выращивают его в саду. Из-за этого мы обычно забываем, откуда он взялся и где был до входа в магазин.Очень важно знать, как правильно его чистить, чтобы обезопасить себя и свою семью от …

Классический рецепт Новой Англии, наш рецепт Нантакетского пирога сочетает острую сладость клюквы с простотой простого бисквита. Этот простой и вкусный десерт с тонкими оранжевыми оттенками, придаваемыми апельсиновой цедрой, отлично подходит для рабочих бранчей или даже для классического праздничного празднования.Если у вас есть …

Покорение сложных крыш — Изящное домостроение

Описание: Монтажник крыш Райан Смит подробно описывает свой метод выкладки боковых вальм и ендов, которые нужно отодвинуть от угла, чтобы получились равные и ровные свесы. Расчеты могут быть сложными; Создав чертеж вида в плане на куске фанеры, Смит описывает каждый шаг своего процесса, чтобы установить выступ и определить все углы.

Я не начинал с отличных методов для определения и резки сложных крыш. На крышах с бастардом вальмами и ендовами я ждал, пока стены будут подняты, и использовал струны и угольники для определения углов. Вроде получилось, но не идеально. После многих лет поздних ночей и выходных, проведенных в моем гараже и за его пределами, обрабатывая идеи и проверяя их, а также применяя эти уроки на реальных домах, я научился разбираться в большинстве вещей самостоятельно.Теперь я могу начать придумывать и резать крышу до того, как остальная часть команды закончит палубу первого этажа (не то чтобы они были достаточно медленными, чтобы это произошло).

Большая часть моего обучения резке крыш в основном самоучка включала в себя определение углов и смещений для неправильных ребер и неправильных ендов — того, что строители называют ублюдками. Ублюдок — это любое бедро или долина, которая поддерживает 90 136 различных скатов крыши 90 137 по обе стороны от нее, скажем, 7 дюймов 12 с одной стороны и 12 дюймов 12 с другой. Эта неправильная геометрия является головной болью для многих плотников.Если вы хотите сохранить равные, ровные свесы, ублюдочное бедро или впадина не могут приземлиться на угол, как это было бы с одинаковыми шагами с обеих сторон. Бедро или долина должны отойти от угла, чтобы сделать это возможным. Насколько он смещается и в какую сторону зависит от шагов и глубины нависания. Вырезы птичьего рта и/или высота пластин на верхней части стен по обе стороны от углов также будут разными.

Есть способы вычислить все это, используя только калькулятор, и есть много разных способов визуализировать эту неправильную геометрию.Я разработал свой собственный метод рисования всего этого, чтобы увидеть, что происходит. Я делаю один чертеж высоты с разными шагами, чтобы определить высоту над плитой для обычных стропил. Затем я создаю чертеж вида в плане, который я могу использовать, чтобы увидеть все углы, которые мне нужны, чтобы сделать разрезы стропил для каждой части крыши, а также любые вычеты или дополнения, которые мне нужны для расчета длины стропил и конька. Тем не менее, я все еще использую свой строительный калькулятор для некоторых базовых расчетов, а не рисую некоторые вещи, отчасти для экономии времени, потому что я понимаю, что происходит, а отчасти для того, чтобы чертеж не был слишком загружен.

Эти штуки я рисую в натуральную величину на листах фанеры. На каждый дом, который мы складываем, я всегда заказываю два листа 3/4 дюйма. фанера с прямоугольными краями как раз для этого. Я ненавижу пытаться рисовать на OSB; обычно у него слишком много текстуры для четких линий. Важно убедиться, что край, с которого вы начинаете, является прямым, иначе углы будут неправильными (вы можете нарисовать прямой угол, но это не так просто, как снять рулетку с края). Чем тоньше линии, тем точнее все будет.Я затачиваю свой столярный карандаш до остроты и оттачиваю его на шлифовальном бруске каждые пару линий. Для измерений и прямых линий я использую рулетку, угольники для каркаса и стропил, а также длинную металлическую линейку.

Это все, что нужно настроить для расчета. Сделал бы я это так, если бы не был самоучкой? Если бы я учился в школе или у другого кровельщика, этот метод не имел бы для меня особого смысла. Но это работает, и это может быть хорошей отправной точкой для тех, кто пытается понять, как создавать сложные крыши.В следующем выпуске я расскажу об эффективной резке крыш, так что следите за обновлениями.

1) ВЫКЛАДЫВАЙТЕ ПТИЦЫ

Если вам нужны одинаковые и ровные свесы, то для разных шагов по обеим сторонам бастарда необходимо внести коррективы, чтобы компенсировать их разный подъем на одном и том же участке. Вырезы птичьего рта, высота пластины или и то, и другое будут отличаться от одной стороны угла к другой. Возможно, вам придется добавить дополнительные пластины, короткую каленую стену или сделать стену выше на более крутой стороне крыши, чтобы правильно расположить стропила.Это упрощает визуализацию и вычисление высоты пластины и высоты над пластиной (HAP) для птичьего рта.

Начните с рисования фасции и линии здания (расстояние между внешним краем фасции и линией здания равно выступу), затем продлите откосы назад от верхнего центра фасции над линией стены и через нее; эти линии представляют вершины стропил. Начертить поле можно, просто выровняв 12-дюймовый. отметка на лезвии обрамляющего квадрата с верхним центром фасции, отмечающая соответствующий шаг от языка квадрата и соединяющая эту отметку с верхним центром фасции.После того, как линии для вершин стропил будут нарисованы, измерьте и отметьте глубину стропил на квадрате от них и нарисуйте линии, обозначающие основания стропил.

HAP в какой-то степени продиктован кодом — есть максимум, который вам разрешено врезать в стропило. В Международном жилом кодексе (IRC) этот максимум составляет одну четверть глубины стропильного материала. Там, где я работаю, нам разрешено углубляться до одной трети — во всяком случае, меня никогда не призывали к этому. Я использую это требование в качестве руководства для установки HAP в задней части птичьей пасти.После того, как стропила нарисованы, я рисую птичий рот и пластину, на которой он сидит. Исходя из этого, я могу просто посмотреть, как другие стропила пересекают линию стены, чтобы определить разрезы птичьего рта и дополнительную обшивку или высоту стен, необходимые для их поддержки. На верхнем чертеже показано обычное стропило 7 из 12 поверх стандартной стены. На нижнем рисунке показано то же самое стропило с наложенным стропилом 12-в-12. Они начинаются с одной и той же точки в центре фасции, но для поддержки более крутого уклона требуется дополнительная высота стены.

2) УСТАНОВИТЕ ВЫСТУПЛЕНИЕ

Я начинаю с линий, представляющих внешнюю сторону фасции. Начиная с нижнего правого угла, нарисуйте линии на 2 дюйма от обоих краев, продолжая их до краев сверху и снизу, а также слева и справа, убедившись, что они перпендикулярны краям фанеры. Лезвие обрамляющего угольника шириной 2 дюйма — это простой способ получить это смещение.

Затем я отмечаю толщину фасции и половину толщины фасции и рисую линии, идущие к концу листа, чтобы обозначить их.Линия половинной толщины — это то, что я называю «точкой плоскости» — по ней я строгаю обшивку. Вам не обязательно делать это таким образом, но это обеспечивает плавный переход от фасции к настилу крыши для капельницы.

Установив фасцию, я рисую линии пластин, которые представляют внешнюю сторону здания. Это навес. Отмерьте от лицевой стороны фасции полную глубину выступа в обоих направлениях. Я работаю в реальных размерах; в этом случае свес составляет 16 дюймов., поэтому я измеряю в 16 дюймах снаружи фасции. Пересечение этих линий пластин дает вам как внутренний угол, так и внешний угол.

3) ОТМЕТИТЬ ОСЕВУЮ ЛИНИЮ

Следующий шаг — это ключ, открывающий все двери: установление угла обзора бедер и впадин. Бедра всегда предпочитают более крутой шаг; они будут двигаться назад по плите, имеющей более крутой склон (с долинами все наоборот). Здесь мы работаем с 7-в-12 и 12-в-12, и нам нужно определить, где эти два шага сходятся.Наш пробег составляет 16 дюймов от внешней стороны фасции до линии пластины. Точка плоскости, где я хочу, чтобы обшивка соприкасалась с фасцией, находится на расстоянии 3/4 дюйма от нее, оставляя 15-1/4 дюйма. Это пробег. В строительном калькуляторе введите 15-1/4 дюйма. ‘РАБОТА’ , 7 дюймов. «ШАГ» , затем нажмите «ВЗЛЕТ» . Сторона бедра 7-в-12 поднимается на 8-7⁄8 дюйма по сравнению с этим пробегом. Теперь нам нужно выяснить, где сторона бедра 12 дюймов 12 поднимается на 8-7/8 дюймов. Это легко сделать с шагом 12, потому что это угол 45 ° от горизонтали.Итак, 8-7⁄8 дюймов. ‘RISE’ на 12-дюймовом ‘ШАГ’  составляет 8-7/8 дюйма хода. (Для другого шага, скажем, 9-в-12, просто введите 8-7/8-дюймовый подъем, 9 дюймов ‘ШАГ’ , затем нажмите ‘ПУСК’ , и калькулятор точно скажет вам какой пробег вам нужен). Чтобы найти пересечение 7-в-12 и 12-в-12 на линии пластины, отмерьте 8-7/8 дюйма от точки плоскости вдоль линии пластины 7-в-12 и отметьте его. Проведите линию от центральной точки угла лицевой панели (это одна и та же точка плоскости, будь то внутренний или внешний угол) через отметку на линии пластины и продлите эту линию до края листа.Это становится общим центром для бедер и долин. Эта линия никогда не движется. Бедра будут смещаться вокруг нее (долины — нет), но эта линия всегда будет на месте. Отметьте эту линию как центральную, чтобы отслеживать, что к чему.

4) ИЗМЕНИТЬ РАСПОЛОЖЕНИЕ БЕДРА

Для того, чтобы фасция выровнялась на второстепенном бедре и имела равные выступы, бедро должно немного сместиться. Выяснить это легко, используя технику французского писца. Нарисуйте перпендикулярную линию от центрального угла фасции, измеряя толщину материала бедра в каждом направлении. Здесь мы показываем 1-3/4 дюйма. лат. Отметьте 1-3⁄4 дюйма в обоих направлениях от конца центральной линии.Затем от концов этой перпендикулярной линии проведите линии, перпендикулярные центру фасции (плоская точка). Расстояние между точками пересечения этих двух линий с точкой плоскости точно соответствует ширине материала. Обратите внимание, что эти пересечения находятся на разном расстоянии от осевой линии — это называется «сдвиг по отвесу», и это должно произойти для выравнивания плоскостей крыши. Техника французского писца дает вам фактическое расположение плеч вальмового стропила.

Из этих точек нарисуйте внешние края (плечи) бедра.Для этого измерьте расстояние от каждой из точек, представляющих плечо бедра сзади, до общего центра, или просто измерьте длину с одной стороны, проведите линию, а затем измерьте и отметьте ширину материала (1-3⁄ 4 дюйма) от этой линии. Я проношу эти линии только к внутренней части лицевой панели, потому что именно там они получают отвесные хвостовые разрезы. Обратите внимание, что углы скоса этих отвесных срезов находятся прямо здесь.

5) ОТМЕТИТЬ ПТИЦУ ПУТЬ

Я не хочу делать гигантский скос на своей птичьей пасти — я собираюсь сделать его прямоугольным.Но вы можете видеть, где бедро касается линии пластины. Прямоугольник через бедро от этой точки. Я обычно расширяю эту строку, чтобы сделать ее действительно очевидной, и обозначаю ее — в данном случае «BM LVL HIP».

Затем отмечаю отчисления и прочие важные для верстки вещи. Сначала я отмечаю расстояние от внешнего угла до края вальмового стропила — насколько его край смещен от угла. Это простое измерение — здесь это 8-3⁄8 дюйма. Это важно, главным образом, для разметки линии плиты при «укладке» (термин кровельщиков для сборки) крыши.Мы отмечаем это измерение на пластине, чтобы точно знать, где край бедра должен располагаться по отношению к углу.

Для расчета прогона вальмового стропила необходимо знать прогон до конька от обеих линий настила; Бег бедра — это всего лишь гипотенуза этого треугольника. Расстояния от линий пластин до центральной линии в задней части птичьего рта — точки, до которой я рассчитываю длину бедра, — становятся вычетами или добавлениями к пробегам для каждого шага. В этом случае, поскольку бедро отходит от линии пластины 7 из 12, я бы вычел расстояние от угла до центра птичьего рта из пробега на стороне 7 из 12 (9 дюймов).). Расстояние от центра птичьего рта до линии пластины 12 дюймов 12 добавляется к пробегу на стороне 12 дюймов 12 (1-1/8 дюйма).

6) ЦЕНТР ДОЛИНЫ

В отличие от вальм, впадинам не нужно смещаться от центральной линии, чтобы сохранить правильный выступ, поэтому я центрирую их по ней. Хитрость здесь в том, чтобы перестать смотреть на рисунок как на внешний угол и смотреть на него как на внутренний угол. Самое главное, что вы заметите, это то, что ендовное стропило разделяет линию пластины с более пологим уклоном, а вальма разделяет линию пластины с более крутым уклоном.Это всегда так.

Начиная с центральной линии, измерьте и отметьте половину толщины материала обрамления желоба в каждом направлении — в данном случае 7/8 дюйма в каждую сторону. Проведите эти линии к краю листа, начиная с внутреннего края фасции, что создает внутренний угол на конце стропила. Углы в этом углу — это именно то, что я собираюсь вырезать в конце долины, чтобы поймать 2x субфасцию.

Я также обрезал птичий рот для долины.Точно так же, как я делал это для бедра, я провожу линию от места, где ендова пересекается с плоскостью пластины, через стропило ендовы.

Затем я определяю поправки, которые мне нужно внести в прогон, чтобы рассчитать длину стропила ендовы от конька до центра птичьего рта. Я отмечаю линии от точки, где птичий рот касается квадрата центральной линии, до обеих линий пластины. Здесь эта центральная точка находится на расстоянии 6-5/8 дюйма от линии пластины на стороне 12-дюймов-12 и 7/16-дюйма. от боковой пластины 7-в-12. Эти длины используются при расчете хода долины.В нестандартной ситуации ендовы всегда длиннее бедер, и рисунок дает простой способ проверить правильность ваших расчетов. Измерьте расстояние от птичьего рта долины до птичьего рта бедра; на эту величину бег по долине всегда будет длиннее, чем бег по бедру.

7) НАЙТИ УГЛЫ НА ПЛАНЕ

Я обычно рисую гребни, но на самом деле их полезно включать только в том случае, если у вас сломано бедро или вам нужна дополнительная точность при расчете длины ендовы.Все углы плана, которые также являются углами скоса, необходимыми для резки, уже есть на чертеже. Для их измерения можно использовать угломер или угольник для стропил. Если вы хотите немного больше точности, вы можете использовать математику. Один из способов состоит в том, чтобы просто ввести подъем и уклон одного из треугольников на чертеже в строительный калькулятор и нажать кнопку «ШАГ», и он сообщит вам угол (в нашем примере 7 дюймов, ‘). ПОДЪЕМ’ , 12 дюймов ‘ПУСК’ , ‘ШАГ’  = 30.26°). Поскольку мы работаем с прямыми углами, все, что нам нужно сделать, чтобы получить противоположный скос, — это вычесть этот угол из 90° (90° — 30,26° = 59,74°).

Углы в плане/скосе на любой неправильной крыше с уклоном 12-в-12 вычислить проще всего; угол плана/скоса стороны 12-в-12 — это просто наклон противоположного шага. Все, что вам нужно сделать, чтобы найти это, это найти его на квадрате каркаса или стропила или получить его прямо из калькулятора (здесь для шага 7-в-12 просто введите 7-в. «ШАГ» , «ШАГ» , чтобы получить 30,26°).

8) РАЗРАБОТКА УГЛОВ РАСПОЛОЖЕНИЯ, НАКЛОНА И ЗАДНЕЙ СТОРОНЫ

На каждые 12 дюймов обычных стропильных пролетов обычное бедро или ендова проходит 16,97 дюйма. Эта длина (почти 17 дюймов) является тем, что строители называют «единичным пролетом» естественного вальма или ендовы. Тем не менее, это не единичный пробег для неравномерных бедер и долин. Вы должны выяснить это для любой комбинации питчей, с которыми вы работаете. Можно сделать это с помощью обрамляющего угольника прямо на чертеже, но для большей точности я его рассчитываю.Это легко, когда одна сторона представляет собой поле 12-в-12; вы просто наносите удар на одном шаге как подъем, на другом как бег и наносите удары по диагонали (7 дюймов. ‘RISE’ , 12 дюймов ‘RUN’ , ‘DIAG’ = 13-7⁄8 дюймов .). Если ни один шаг не 12-в-12 (скажем, один 5-в-12 и один 9-в-12), есть пара шагов. Во-первых, нанесите удар на более мелком шаге, как подъем, более крутой, как бег, и нажмите .). Затем введите этот рассчитанный шаг как ‘ШАГ’ , введите 12 дюймов. «RUN» и нажмите «DIAG» , чтобы запустить устройство (в этом случае 13-3/4 дюйма).

Для примера в этой статье 13-7⁄8 дюйма — это наша единица измерения. Это означает, что наше бедро или долина поднимается на 7 дюймов на каждые 13-7/8 дюймов пробега по его длине. Этот подъем и уклон также является шагом нашего вальмового или ендовного стропила, и нам нужно знать, каков он в градусах. Опять же, мы могли бы просто измерить его с помощью угломера, если бы вытянули его (что мы и сделаем через мгновение). Я использую калькулятор. Удар в 13-7/8-в. ‘РАБОТА’ , 7 дюймов. ПОДЪЕМ’ , ‘ШАГ’ = 26,77°.

Измерение единичного прогона используется для расчета стропил, а также для определения углов подпирания для вальм и ендов. Я обрезал все свои бедра и долины, чтобы у обшивки было больше поверхности, на которую можно опираться, и это упрощает укладку и делает ее более точной. (У меня был этот спор со многими другими плотниками, которые не обрезают бедра и ендовы. Они утверждают, что в этом нет необходимости — и это не так.Но тогда вам нужно отрегулировать срез птичьего рта, чтобы привести вальму или неравномерную ендову в плоскость с другими стропилами. Обрезая, вы не делаете; Нарожные стропила будут идеально с ними строгаться. Но на самом деле в долинах более важна обратная резка. Когда у вас вспахана впадина, вам не нужно использовать карандаш или угольник, чтобы выровнять верхнюю часть домкрата по центральной линии впадины. Вы просто держите верхний край щеки на домкрате заподлицо с плечом на ендове, так что вы знаете, что это абсолютно идеальная плоскость.)

При неравномерном шаге углы на плечах бедер и ендов неровные. Определить эти углы несложно. Начиная с пересечения осевой линии и точки плоскости, измерьте единичный шаг — в данном случае 13-7/8 дюйма. Затем измерьте меньший шаг перпендикулярно этому — 7 дюймов в данном случае. Соедините конец этого 7-в. линия назад к центру фасции (точка плоскости). Образующийся треугольник представляет собой вальмовое или ендовное стропило, уложенное на бок (вы можете измерить уклон прямо от него с помощью транспортира или угломера).

Чтобы разработать углы поддержки, нарисуйте линию, перпендикулярную «верхнему краю» этого опущенного бедра, начиная с любого места вдоль этого верхнего края и обратно к центральной линии (вы собираетесь построить один и тот же треугольник независимо от того, где вы начинаете). ). Используя это пересечение в качестве центра, установите компас на длину линии, которую вы только что нарисовали, и поверните дугу от начала линии к центральной линии. (На самом деле вам не нужно делать дугу; вам просто нужно отметить центральную линию на том же расстоянии, что и линия от центральной линии до вершины опущенного бедра.) Нарисуйте линию, перпендикулярную центральной линии, проходящую через центральную точку дуги, которую вы только что нарисовали, до точки плоскости по обе стороны от центральной линии. Соедините точки, где эта линия пересекает точки плоскости, с точками, где вершина дуги касается центральной линии. У вас получится треугольник, представляющий углы наклона бедер и впадин. Опять же, вы можете измерить их с помощью угломера или транспортира, или измерить подъем и длину треугольников и использовать калькулятор, чтобы получить углы.Для них углы составляют 37,65 ° для стороны 12 дюймов и 12 и 14,71 ° для стороны 7 дюймов 12. Теперь, если вы возьмете любую циркулярную пилу и попытаетесь установить угол наклона 14,71°, это практически невозможно. Если вы скосите их на 15° и 38°, вы никогда не увидите этой разницы. Обозначьте эти углы на чертеже. Если вы хотите пойти дальше, вы можете отойти от центрального расстояния от точки плоскости вдоль фасции в обоих направлениях и измерить обратно до бедра, чтобы получить общую разницу для нарожных стропил.

Таким образом, у вас есть вся информация, необходимая для расчета каждого куска дерева на всей крыше на куске фанеры.Как только все нарисовано карандашом, я прохожу по нему тонким маркером разных цветов, чтобы все было легче различить при фигурировании, и чтобы он лучше держался в условиях рабочей площадки; карандаш имеет свойство выгорать на солнце.

Рисунки Кристофера Миллса. Фото предоставлено автором.

ССЫЛКИ ПО ТЕМЕ

Денвер Колорадо Домовладельцы, знайте эти 8 преимуществ и недостатков односкатной крыши

Ранее мы говорили о выборе конструкции плоской крыши для жилых помещений.Сегодня мы перейдем к другому виду дизайна кровли. Это также распространено среди домовладельцев Денвера, штат Колорадо. Вы можете догадаться? Правильно, односкатная крыша .

Односкатная крыша, как и любая другая кровля, имеет свои плюсы и минусы. Зачем изучать некоторые преимущества и недостатки односкатной крыши? Что ж, знание их поможет вам сделать правильный выбор при покупке, если вы когда-нибудь задумаете построить односкатную крышу.

Другие названия односкатной крыши включают скиллион, односкатную или односкатную .Как видите, для односкатной крыши характерен один скат. См. иллюстрацию ниже:

Вот как выглядит односкатная крыша. Обратите внимание на его единственный наклон.

Связанный: 10 типов крыш для домов [Лучшие формы и материалы]

Ropa Roofing стремится помочь всем домовладельцам, когда дело доходит до кровли. Итак, без лишних слов, мы представляем вам все, что вам нужно знать о односкатных крышах. Продолжай читать.

Думаете о дизайне односкатной крыши? Во-первых, узнайте об этих преимуществах и недостатках односкатной крыши

Преимущества односкатной крыши

1.Доступный стиль кровли

Многие люди рассматривают возможность строительства односкатной крыши для своего дома, потому что они могут себе это позволить. Да, односкатные крыши являются экономичным вариантом из-за их простоты. Базовая конструкция кровли только с одним скатом проще и требует меньше времени для подрядчиков, что приводит к снижению затрат на строительство кровли.

В прошлом люди использовали односкатные крыши исключительно для своих садовых сараев и гаражей. Это уже не так. Люди понимают, что стиль сарая — отличный выбор для любого жилого домовладельца, который хочет практичности и доступности.

Кому нужна дорогая крыша, если у вас есть эстетически приятная альтернатива по доступной цене?

2. Для односкатной крыши можно использовать различные кровельные материалы

На односкатную крышу можно укладывать любой кровельный материал, но с учетом уклона.

Что касается материалов, которые можно использовать для односкатной крыши, то в принципе можно установить что угодно. Причина этого в том, что вы можете решить, делать ли вашу односкатную крышу «более плоской» или «круче».” Эта универсальность наклона позволяет вам использовать преимущества различных кровельных материалов, таких как:

• Металлическая кровля
• Кровля из битумной черепицы
• Кровля из кедра или гонта
• Рулонная кровля
• Глиняная черепица
• планируете продать свой дом в будущем, рулонный кровельный материал для односкатной крыши не увеличит стоимость недвижимости. А еще лучше выбрать материал, который прослужит долгие годы.

  3.Лучший план современного дома

  Вы хотите дом с современной архитектурой? Если да, то выбирайте односкатную крышу. Односкатная кровля, идеально подходящая для современных жилых построек, даже дает вам возможность установить солнечные батареи или даже спланировать живую крышу (зеленую крышу). Это если вы хотите стать экологичнее, снизить счета за коммунальные услуги и повысить энергоэффективность.

  Связанный: 7 вещей, которые нужно сделать, чтобы получить энергоэффективную крышу жилого дома в Денвере

  Обязательно проконсультируйтесь с профессионалом (архитектором), чтобы добиться наилучшего эстетического вида крыши, который вы хотите стиль на ваш выбор.Кроме того, наймите в Денвере подрядчика по кровельным работам, который хорошо разбирается в односкатных крышах.

  4. Предотвращает скопление воды.

  Крыша сарая с крутым уклоном обеспечивает легкий отвод воды.

  Преимущества и недостатки односкатной крыши… что еще можно отметить? Ранее мы вкратце упомянули, что вы сами можете решить, делать ли скат вашей односкатной крыши более крутым или более пологим. Если вы хотите максимизировать отвод воды и снега, этот стиль кровли станет идеальным выбором.

  Вы уже знаете, что очень низкий уклон крыши создает проблемы с дренажем.Очень низкий уклон означает, что ваша крыша не имеет достаточной гравитации, чтобы вода могла стекать с нее. Избегайте бокового движения воды, выбирая крутой уклон.

  Профессиональный кровельщик знает рекомендации по минимальному уклону. Обратите внимание, что уклон также влияет на выбор материалов. Например, битумная черепица и металлические кровли подходят для угловых поверхностей.

  5. Позволяет устанавливать световые люки.

  Осветляет темные помещения, не пропуская слишком много солнечного света.Экономить энергию. Решение? Выбирайте односкатную крышу. Мансардные окна могут быть установлены на крыше в стиле сарая. Они являются хорошим решением для следующих дополнительных преимуществ:

  • Удаляют спертый воздух, особенно если вы готовите или в комнате нет окон. Мансардные окна обеспечивают естественную вентиляцию в любое время года.
  • С мансардными окнами вам больше не нужно включать свет в дневное время.
  • Вы получаете суточную дозу солнечного света и витамина D для улучшения здоровья.

  Недостатки односкатной крыши

  6.Необходимость в водосточных желобах

  Поскольку односкатная крыша имеет только один скат, водосточным желобам приходится удваивать время обработки воды во время дождя. Вы можете ожидать, что они справятся с большими объемами воды. Чтобы предотвратить переполнение, лучшим вариантом водосточных желобов являются коробчатые желоба. Они сделаны из деревянного каркаса.

  Обратите внимание, что конструкция желобов сама по себе не является недостатком. Что делает их недостатком, так это то, что они неправильно сконструированы и не очищаются регулярно.Они нуждаются в большем обслуживании, чтобы предотвратить засорение.

  Эксперты также настоятельно рекомендуют облицовывать коробчатые водосточные желоба мембранным материалом из ПВХ для их гидроизоляции. Мембраны из ПВХ обычно используются в коммерческих целях.

  7. Простой дизайн нравится не всем

  Не выбирайте односкатную крышу, если вам нужен дом большего размера, двухэтажный дом и определенно сложная конструкция крыши.

  Что делать, если вы из тех домовладельцев, которым нужен сложный и подробный план крыши? В то время как сложные дизайны, скорее всего, вызовут проблемы, некоторые люди все же предпочитают их, чтобы произвести впечатление.Если вы принадлежите к этому лагерю, то односкатная крыша не для вас.

  8. Не для больших домов

  Если вы планируете построить огромный дом, потому что у вас большая семья, односкатная крыша не подойдет. Когда речь заходит о преимуществах и недостатках односкатной крыши, обязательно помните об этом. Вместо этого установите плоскую крышу, особенно если вы строите дом с двумя или более этажами.

  Вы узнали сегодня? Вы выберете односкатную крышу или нет?

  Наконец, вы дошли до конца этого поста о преимуществах и недостатках односкатной крыши.Здесь, в Roper Roofing, мы хотели бы спросить вас: выберете ли вы односкатную крышу в качестве своего идеального стиля кровли?

  В конце концов, окончательное решение остается за вами. Однако, исходя из руководства, вы можете видеть, что у односкатных крыш больше плюсов, чем минусов.

  Если вы хотите установить исключительную и долговечную крышу, вам необходимо обратиться к специалисту по кровельным работам в Денвере, штат Колорадо, с многолетним опытом работы. Roper Roofing является сертифицированным местным кровельным подрядчиком. Мы готовы удовлетворить ваши потребности в кровле! Ознакомьтесь со списком наших услуг.

  Позвоните нам прямо сейчас по телефону 720-307-7174 и спросите нас о чем угодно! А еще лучше, получите БЕСПЛАТНУЮ ЦИТАТУ.

  Преимущества двускатной крыши по сравнению с вальмовой

  Если вы хотите спроектировать или построить свой новый дом, вы, вероятно, задаетесь вопросом, какая крыша лучше всего подходит для вашего проекта: двускатная или вальмовая. Ниже мы познакомим вас с каждым и сравним преимущества и недостатки этих двух очень популярных типов крыш. Начнем с того, что такое двускатная крыша.

  На этой странице:

  Что такое двускатная крыша?

  Остроконечные крыши, также называемые «скатными крышами», являются наиболее распространенной формой крыши для домашней архитектуры в северной части Соединенных Штатов. Это потому, что этот тип крыши имеет простую конструкцию и очень доступен для кровельщика. Мало того, двускатные крыши также отлично справляются с отводом осадков.

  Стиль двускатной крыши восходит к древнегреческой и римской архитектуре. Фронтон относится к треугольной области на торцевых стенах, которая заполняет пространство между двумя скатами крыши.В древние времена эта область была заполнена произведениями искусства и более заметными структурными вывесками.

  Большинство современных зданий с остроконечными крышами не такие причудливые. Обычно они отражают простую, естественную и гладкую эстетику, но есть способы добавить интересные цвета и текстуры, чтобы немного оживить обстановку.

  Различные типы двускатных крыш

  Существует несколько различных типов двускатных крыш. Ниже мы дадим краткое описание каждого из них.

  Фронтальные двускатные крыши

  Источник: Old House Journal

  Передняя двускатная крыша Конструкции представляют наибольший архитектурный интерес для конструкции с той же стороны, что и треугольная область под крышей.

  Боковые двускатные крыши

  Источник: Gove Group Real Estate

  Боковая двускатная крыша В конструкциях входы или наиболее отличительные особенности имеют входы на той стороне, где крыша наклонена вниз.

  Поперечные двускатные крыши

  Источник: Timber Homes Vermont

  Двускатные крыши с крестообразными щипцами объединяют две секции двускатной крыши, расположенные перпендикулярно друг другу, что создает больше внутреннего пространства и более интересный общий дизайн.

  Двускатные коробчатые крыши

  Источник: Ель

  В конструкции коробчатой ​​двускатной крыши торцевая стена фронтона представляет собой треугольное расширение, выступающее из конструкции здания под линией крыши.

  Голландские двускатные крыши

  Источник: Houzz

  Голландские двускатные крыши , также называемые вальмовыми крышами, используют основание четырех боковых скатов вальмовой крыши, а сверху накрывают двускатную крышу, называемую фронтоном.Как правило, окна устанавливаются таким образом, чтобы впустить больше естественного солнечного света.

  Плюсы и минусы двускатных крыш

  Вот список плюсов и минусов двускатной крыши, которые следует учитывать, особенно если вы планируете спроектировать и построить новую крышу:

  Плюсы двускатных крыш

  Стоимость – Поскольку двускатная крыша представляет собой всего лишь две части крыши, соединенные вместе, конструкцию легко спроектировать и реализовать. Вам не нужно почти столько материалов, сколько требуется для строительства двускатной крыши, как для других типов крыш.

  Защита от непогоды – Прямая фронтонная конструкция просто обеспечивает два наклона для легкого стока воды и других осадков.

  Больше чердачного пространства – Остроконечные крыши позволяют использовать сводчатые потолки. Это может создать гораздо больше внутреннего пространства для хранения и улучшить вентиляцию. Вы также можете легко добавить мезонин к остроконечной конструкции крыши для визуальной привлекательности и расширенного использования.

  Установка двускатной крыши? Рассчитайте стоимость с помощью нашего кровельного калькулятора.

  Минусы двускатных крыш

  Риск ветра — Если вы живете в районе, подверженном ураганам, остроконечная крыша — не лучший вариант. Сильные ветры оказывают сильное восходящее давление на остроконечную конструкцию крыши. Поскольку у ветра есть два выступа, сильные порывы ветра могут привести к тому, что части вашей крыши снесет. Это особенно актуально, если конструкция крыши имеет большие карнизы.

  Требуются прочные опоры — Существует дополнительная угроза обрушения конструкции, если в раме не используются прочные опоры.Убедитесь, что вы работаете с надежным подрядчиком, или перед тем, как приступить к сборке, обратитесь к инженеру-строителю. Никто не хочет иметь дело с обрушением крыши в будущем.

  Узкий верхний этаж – Скатные крыши создают ощущение боулинга на верхнем этаже. Особенно это касается двускатных крыш с небольшими углами наклона. В то время как боковые слуховые окна могут быть выдвинуты для света и воздухопроницаемости, все равно может возникнуть ощущение тесноты. Если вы планируете сделать там жилую зону, вы можете захотеть смоделировать пространство в 3D, прежде чем приступить к своему выбору, чтобы убедиться, что оно будет удобным.

  Чем двускатная крыша отличается от вальмовой?

  Основное различие между двускатной крышей и вальмовой крышей заключается в том, что все четыре стороны вальмовой крыши наклонены вниз от каркаса конструкции. На двускатной крыше всего два основных ската. Шатровая крыша обычно состоит из двух треугольных частей крыши и двух трапециевидных секций крыши.

  Шатровые крыши выглядят более современно, чем двускатные, и их структурная устойчивость выше, чем у двускатных крыш, поскольку каждая из четырех сторон крыши помогает поддерживать всю конструкцию.

  Если бы египетские пирамиды были построены с использованием двускатной конструкции, сильные ветры на протяжении столетий, вероятно, к настоящему времени резко изменили бы их форму, особенно на вертикальных стенах фронтона, где ветер ударял бы в конструкцию под прямым углом.

  Различные типы вальмовых крыш

  Как и в случае с двускатными крышами, существует несколько вариантов конструкции вальмовой крыши:

  Шатровые пирамидальные крыши

  Источник: Dwell

  Как ни странно, пирамидальные вальмовые крыши также называют «открытыми двускатными крышами», которые состоят из четырех равных по длине треугольных секций крыши, которые достигают пика на вершине крыши.Шатровая пирамидальная крыша опирается на квадратную конструкцию.

  Полушатровые крыши

  Источник: Архитектурный центр Чикаго

  Полувальмовая крыша Конструкция представляет собой гибрид двускатной и вальмовой крыш. Нормально выступающий фронтонный треугольник на фасаде здания частично покрыт кровельным материалом. Это создает большую структурную защиту от элементов, добавляя визуальный интерес (и стоимость).

  Шатровые крыши

  Источник: BCI Exteriors

  Шатровая крыша с крестообразным уклоном Конструкции очень похожи на конструкции с крестообразными фронтонами, но вместо того, чтобы соединять два фронтона, две конструкции вальмовой крыши пересекаются для большей визуальной привлекательности и увеличения площади в квадратных футах.

  Преимущества вальмовой крыши по сравнению с двускатной

  Набедренная конструкция обеспечивает идеальную защиту от суровых погодных условий, таких как дождь, снег и сильный ветер. Их легче найти в районах с сильным ветром, подверженных ураганам. Это связано с тем, что все четыре стороны крыши наклонены к земле, и нет плоских поверхностей крыши и ограниченное воздействие восходящих потоков ветра с любой стороны.

  Поскольку четыре стороны крыши прилегают друг к другу, опоры внутри конструкции не должны быть такими прочными.Это потому, что конструкция бедра является самоподдерживающейся.

  Шатровая крыша также позволяет встроить мансарду или воронье гнездо на верхнем этаже, максимально увеличивая жилое пространство на верхнем этаже. Вместо узкого чердачного переулка, как в остроконечной конструкции, конструкция вальмовой крыши позволяет использовать большую площадь верхнего этажа, поскольку все четыре стороны конструкции постепенно наклоняются вниз от центра.

  Установка вальмовой крыши? Рассчитайте стоимость с помощью нашего кровельного калькулятора!

  Недостатки вальмовой крыши по сравнению с вальмовойдвускатная крыша

  Поскольку вальмовые крыши сложнее спроектировать и построить, они стоят дороже, чем остроконечные. Каркас необходимо разрезать, измерить, соединить и закрепить в четырех местах на крыше вместо одного. Это может добавить больше рабочих часов и затрат на оборудование.

  Однако стоимость вальмовой крыши не намного выше, чем остроконечная крыша, особенно если вы работаете с опытными кровельными подрядчиками, которые регулярно их устанавливают.

  Дополнительные швы на вальмовой крыше также являются областями, где вам следует опасаться протечек воды по дороге.Пока ваша битумная черепица находится в хорошем состоянии, вам не нужно беспокоиться о замене или ремонте крыши в течение добрых 15 лет, особенно если вы регулярно обслуживаете свою крышу. Строительные материалы, такие как металл, отлично подходят для вальмовых крыш, поскольку металлические крыши могут служить до 60 лет.

  Однако

  Металлическая кровля значительно увеличит ваши расходы на крышу. Средняя стоимость металлической кровли составляет от 6 до 12 долларов за квадратный фут, тогда как битумная черепица стоит от 3 до 7 долларов. Тем не менее, вы получаете тройной срок службы за двойную стоимость.

  Завершение мыслей о двускатных и вальмовых крышах

  Двускатные и вальмовые крыши являются одними из самых популярных конструкций крыш в Северной Америке. В то время как двускатные крыши относительно недороги и просты в проектировании и строительстве, вальмовые крыши также не намного дороже или сложны в исполнении. Шатровые крыши дают вам больше места под крышей для работы и лучше подходят для районов с сильным ветром, таких как зоны ураганов вдоль побережья.

  Узнайте цену на двускатную или вальмовую крышу уже сегодня!

  Ресурсы для создания сложного плана крыши

  Информация в этой статье относится к:

  ВОПРОС

  Крыша, которую я планирую, очень сложная.Как я могу использовать автоматические инструменты крыши для создания сложного плана крыши?

  ОТВЕЧАТЬ

  Автоматические кровельные инструменты позволяют создавать широкий спектр конструкций крыш. В этой статье мы обсудим некоторые доступные вам ресурсы для изучения того, как использовать эти автоматические инструменты для крыши. По умолчанию программа создаст плоскость крыши поверх каждой внешней стены на вашем плане, которая используется для определения помещения. В результате получается вальмовая крыша с шагом, указанным в диалоговом окне «Построить крышу».Если вам нужны какие-либо другие условия над определенной стеной, например, фронтон вместо плоскости крыши, другой уклон или второй, верхний уклон, вы можете указать его на панели «Крыша» диалогового окна «Спецификация стены».

  Вы также можете использовать инструмент «Разбить стену», чтобы разместить разрывы, чтобы по-разному определить разные сегменты одной и той же стены. У нас есть много ресурсов, доступных для вас, чтобы узнать, как использовать автоматические инструменты крыши, доступные в программах Home Designer, для создания сложных типов крыш, таких как:

  Справочное руководство

  Есть несколько способов получить доступ к информации, содержащейся в обширном Справочном руководстве, прилагаемом к вашему программному обеспечению.

  Для прямого доступа к локальной копии Справочного руководства и поиска по его содержимому выберите Help > Launch Help .

  • С левой стороны выберите главу Крыши для доступа к каждой секции крыши.
  • Кроме того, вы можете использовать панель поиска для поиска по определенному ключевому слову или типу крыши, например, Mansard или Gambrel .
  • Если вы перейдете к Build> Roof> Build Roof и выберете панель Roof Styles, вы можете щелкнуть определенный стиль крыши, чтобы быстро запустить Справочное руководство, чтобы узнать, как использовать автоматические инструменты для создания этого конкретного стиля.

    Еще один отличный совет, о котором следует помнить, заключается в том, что если вы когда-либо находитесь в диалоговом окне и не уверены, что означает конкретный элемент, нажмите кнопку «Справка», расположенную в нижней части диалогового окна, чтобы открыть документацию по этой конкретной теме.



  • Можно также выбрать Справка > Просмотреть справочное руководство , чтобы просмотреть полную версию PDF Справочного руководства.

  Руководство пользователя

  Руководство пользователя, написанное для новых пользователей Home Designer, но также являющееся полезным справочником для пользователей всех уровней опыта, содержит серию руководств, предназначенных для ознакомления с основами использования программы.Руководство пользователя организовано по темам и проведет вас через процесс создания полной модели, от первой стены до дизайна интерьера и ландшафтного дизайна, включая раздел «Учебное пособие по крыше».

  Это руководство доступно в электронном формате, выбрав Help > View Users Guide в меню Home Designer.

  Обучающие видео

  Обучающие видеоролики находятся на нашем веб-сайте по адресу: https://www.homedesignersoftware.com/videos/

  . Выберите список воспроизведения видео слева, чтобы просмотреть видеоролики, связанные с выбранной темой, например, список воспроизведения «Крыши и потолки».

  Вы также можете искать видео по ключевому слову, используя строку поиска в верхней части веб-сайта.


  База знаний

  Эта база знаний содержит большое количество статей о том, как использовать программное обеспечение, в том числе многие статьи, посвященные крышам.

  Выберите категорию слева, чтобы просмотреть статьи, относящиеся к выбранной теме, например, категорию Крыши.

  Вы также можете искать статьи по ключевому слову, используя панель поиска в верхней части веб-сайта.
  Некоторые из них, которые стоит выделить, когда вы узнаете, как использовать инструменты для крыши, связаны в разделе «Похожие статьи» ниже, но есть еще много других, которые вы можете просмотреть и просмотреть.

  Вебинары

  Веб-семинары по обучению дизайнеров дома — это быстрый и простой способ начать работу или узнать о нашем программном обеспечении. Вы изучите основные элементы дизайна и узнаете, как использовать мощные инструменты для строительства и проектирования в вашем программном обеспечении Home Designer.

  Посетите наш веб-сайт по адресу https://www.homedesignersoftware.com/products/training.html, чтобы узнать больше!

  Форум пользователей HomeTalk




  Если вы не можете решить, как выполнить конкретную конструкцию крыши, вы можете зарегистрироваться на нашем бесплатном онлайн-форуме пользователей HomeTalk.

  HomeTalk часто посещают многие услужливые опытные пользователи программного обеспечения, и это отличный источник информации и советов, работающий двадцать четыре часа в сутки, семь дней в неделю.

  После того, как вы зарегистрировали свой дескриптор пользователя, вы можете войти в систему, чтобы искать в предыдущих темах ответы на вопросы, которые могут у вас возникнуть, и, если вы не можете найти ответ там, вы также можете опубликовать новую собственную ветку.

  Индивидуальная тренировка

  Наконец, если у вас есть версия программного обеспечения Home Designer Pro и вы хотите получить индивидуальные индивидуальные инструкции по созданию сложной конструкции крыши вручную, у вас есть возможность записаться на индивидуальное индивидуальное обучение.Информацию об этой услуге можно найти на сайте главного архитектора по адресу: https://www.chiefarchitect.com/training/#personal


  .

  ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

  Имейте в виду, что некоторые проекты крыш могут быть слишком сложными для автоматических инструментов в некоторых менее продвинутых версиях программного обеспечения. Если вы обнаружите, что вам нужно больше гибкости при проектировании крыш, вы можете перейти на Home Designer Pro или Chief Architect Premier, которые обеспечивают гораздо более широкий контроль над крышами.

  Для получения дополнительной информации о самых последних версиях наших программ и вариантах обновления посетите страницу «Продукты».

  No related posts.
