Подключение генератора в частном доме схема: через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

через реверсивный переключатель, автоматическое переключение линии, с автозапуском АВР + видео

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель.

Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

• В линии отсутствует отдельный автомат.
• Розеточная группа не способна принять магистральную нагрузку.
• Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
• Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
• Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки.

К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

• Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
• Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

• широкий диапазон цен;
• мощность 0,8-12 кВт;
• небольшие размеры;
• существуют стационарные и мобильные модели;
• существуют однофазные и трехфазные;
• используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

• Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
• Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще.

Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

• Подключение по отдельной схеме резерва к выделенной группе.
• Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
• Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

• С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
• Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

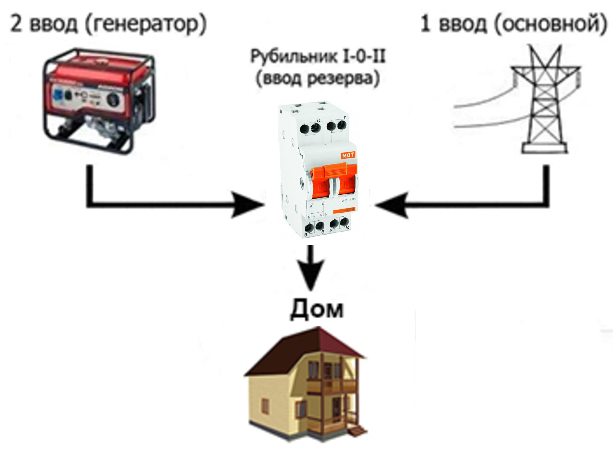

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

• Автомат ввода отключить.
• Рукоятку переключателя установить на сеть генераторной установки.
• Автомат нагрузки отключить.
• Соединить кабель ручного переключателя к розетки генератора.
• Запустить генератор, позволить прогреться пару минут.
• Подать питание на рубильник.
•  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.



Схема подключения генератора к сети дома своими руками

В этой статье мы подробно рассмотрим такое устройство, как генератор, его работу, дадим несколько советов по правильному подключению генератора к сети дома и другие полезные советы. Также мы расскажем, как не ошибиться в выборе при покупке.

Это достаточно сложное оборудование, которое в любое время обеспечит электроэнергией, в случае её отсутствия. Оно необходимо в тех домах, где подача электричества непостоянна или очень плохого качества.

На этой картинке изображен бензиновый агрегат.

Подключение бензогенератора к сети дома

Без начальных знаний и навыков по подключению к сети – это работа сложная. Не беритесь за нее не зная, что конкретно делать, так как это может принести массу неприятностей.

В принципе, подключение генератора в частном доме не должно вызвать больших затруднений, но если вы неуверены в своих силах, то лучше обратиться за помощью к специалистам. Все осуществляется поэтапно:

• Подбираем специальное помещение, где будет расположено ваше устройство. Оно должно быть снабжено вентиляцией и звукоизоляцией. Перед установкой нужно внимательно ознакомиться с техпаспортом и посмотреть все технические характеристики.

  Предупреждение: место, которое вы подбираете для установки должно полностью соответствовать всем правилам техники безопасности.

• К щитку дома проводим провода от агрегата.
• Обязательно для подключения бензинового генератора к сети дома, вам необходим перекидной рубильник, так как там есть три режима его работы 1-0-2 и его наличие в дальнейшем сделает более легким эксплуатацию генератора:
• когда присутствует напряжение, рубильник в положении один;
• когда электричества нет, отключаете все автоматы по очереди, переключаете перекидной рубильник на ноль, а потом ставите его в положение два.

После всех этих действий можно заняться непосредственно запуском самого оборудования.

Внимание! Чтобы узнать, когда же восстановили подачу электричества, посмотрите на диод, который располагается в электросчетчике. Если электричество отключено, то диод погасает, а когда оно появляется – включается.

Еще один очень важный момент. После того как появилось электричество, необходимо отключить бензогенератор. В этом случае в обратном порядке переключаем перекидной рубильник.

Все, что мы описали выше является подключением без автопуска.

На этом изображении перекидной рубильник.

Тут изображен счетчик.

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

На этой схеме показано подключение генератора к дому через розетку.

Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный автовыключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес.

Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции. После отключения подачи электроэнергии, необходимо сразу поставить автовыключатель в нерабочее положение — это обязательно. Потом делаем заземление, заводим его и подключаем к сети.

Внимание! После того как была отключена электроэнергия и вы подключили оборудование в сеть, настоятельно не рекомендуется пользоваться мощными электроприборами.

Подключение к сети электрогенератора

Мы рассмотрели подключение генератора к дому на примере бензинового и с помощью перекидного рубильника. Теперь же, пришло время узнать, как подключать электрогенератор.

Один из вариантов- с использованием городского напряжения. Пожалуй, самый простой тип подключения.

Другой вариант, считается более надежным и усовершенствованным. Монтаж системы автоуправления вашим устройством обеспечит хорошую защиту и использование. Отличие состоит в том, что эта система сама запускает и прогревает его, когда отключают электроэнергию. Обратное происходит, когда электроэнергия появляется. Автоматически все переключается с генератора на общую сеть, а он спустя определенное время отключается самостоятельно.

Внимание: Чтобы агрегат работал на автомате, он должен быть снабжен электростартером.

Система автоматического управления генератором.

Однофазные генераторы

Многие задаются вопросом: «Как правильно провести подключение однофазного генератора к трехфазной сети дома?» Ответим на этот вопрос ниже в нашей статье.

Иногда возникают разногласия между специалистами в этой области. А именно какой агрегат нужно приобретать для трехфазной сети дома? Некоторые советуют однофазный, другие – трехфазный. Мы объясним, чем чревато использование трехфазного. Это грозит «перекосом фаз» и означает, что на первой фазе напряжение спадает, а на остальных растет. В результате этого может возникнуть серьезная поломка генератора и электроприборов, которые работали в этот момент времени. Поэтому советуем приобретать однофазные. Они будут работать исправно и на каждой фазе дома будет правильно распределена вся нагрузка электроприборов.

Соблюдайте все пункты правил техники безопасности

В нашем обзоре, мы дали несколько рекомендаций по подключению генераторов к сети дома. Мы рассмотрели бензиновый и электрогенератор и несколько способов подключения.

Вы должны помнить о важных вещах: без подготовки и без знания как подключать, не беритесь за установку и соблюдайте технику безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье. Доверяйте профессионалам.

Способ подключения и какой генератор приобрести мы рассказали. Выбор остается за вами. Удачи.

Подключение генератора к сети загородного дома — схемы и способы подключения

Стандартная задача бесперебойного питания дома от генератора таит в себе множество подводных камней и нюансов.

Поиск в интернете по соответствующей теме выдает множество ссылок на статьи и видеоролики, большинство из которых, к сожалению, написаны и сняты с дилетантским подходом. Реализация этих схем может привести к серьезным проблемам, начиная от сгоревшей техники и заканчивая электротравмами. В этой части разберемся с тем, как делать нельзя.

Блок: 1/3 | Кол-во символов: 514
Источник: https://tok-shop.ru/tok-blog/generator-for-house-error/

1. Разные варианты подключения генератора к сети дома и ее стоимость

2. Подключение однофазного и трехфазного генератора к частному дому

3. Виды генераторов и правильный выбор электростанций

4. Выбор генератора с электрическим запуском

Блок: 2/6 | Кол-во символов: 242
Источник: https://rybilnik.ru/articles/podklyuchenie-generatora-k-domu.html

Не рекомендуем:

1. Заземлять один из выходов генератора на общедомовую шину PE (землю). В случае, если у вас земля “отвалится” (сгниет провод, открутится соединение) опасное напряжение появится на всех заземленных приборах вашего дома.
2. Подключать бюджетные генераторы на прямую на нагрузку без использования фильтров сетевых помех. Изменение оборотов генератора вызывает сильные помехи и броски напряжение, которые опасны для чувствительного электронного оборудования (автоматика газовых котлов, дорогая бытовая техника).
3. Использовать трехфазные генераторы мощностью до 10кВт для резервного питания дома. Перекос по фазам приведет к быстрому выходу генератора из строя. Используйте однофазные генераторы со схемой объединения фаз.
4. Подключать инверторные генераторы на общую нейтральную шину. Это может привести к быстрому выходу генератора из строя.
5. Пренебрегать правилом заземления самого корпуса генератора.
6. Использовать неинверторный генератор без глухозаземленной нейтрали одного из его выходов, т.к. это приводит к некорректной работе автоматов диф.защиты (УЗО) и ошибкам в работе фазозависимых котлов.
7. Использовать для заземления выход генератора, который отключается однополюсным автоматом на его корпусе.

О том, как правильно подключить генератор в сеть (220/380В) загородного дома поговорим позднее.

Задавайте ваши вопросы в комментариях!

Блок: 3/3 | Кол-во символов: 1480
Источник: https://tok-shop.ru/tok-blog/generator-for-house-error/

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!

Что произойдёт, если включить генератор, не отключая вводной автомат? В лучшем случае – сработают защитные автоматы, в худшем – сгорит генератор, и/или электрик ремонтной бригады получит удар напряжением от генератора Виктора!

Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.

Установлены новые защитные автоматы

В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

Подключение автоматов

В результате, получилась такая симпатичная конструкция:

Электрощиток со счетчиком и автоматами

Виктор добавил схему подключения, извинялся, если что коряво.

Кроме того, в этой схеме не нарисован индикатор, который фактически представляет собой лампочку на 220В, включенную сразу после счетчика.

Схема подключения генератора к домашней сети

Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)

1. Выключить ВВОД (автомат 1)

2. Пойти к генератору, подключить его к спец.розетке.

3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.

4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.

5. Включить автомат на генераторе.

6. Поочередно включить необходимую нагрузку.

1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.

2. Выключить мощную нагрузку

3. Выключить генератор, выключить выключатель нагрузки у него на выходе.

4. Вытащить вилку генератора из розетки.

5. Включить вводной автомат №1.

Всё это делает система АВР автоматически, человеку надо только дернуть стартер на генераторе. А если генератор с автозапуском – вообще делать ничего не надо!

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.

Бак для бензина. Индикатор уровня и крышка

Фильтр воздухозаборника

Топливный кран

Ручной стартер

Залив масла

Плюсы расписывать не буду, а из минусов:

1. Неудобная система заливки масла

2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.

3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.

На всякий случай привожу схему генератора и чертёж.

Электрическая схема инверторного генератора Электроприбор БЭГ-3100

Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100

Инструкцию к данному генератору можно легко скачать в интернете.

В заключение – фото, как у нас на рынке продают картошку)

Генератор питает ларёк и весы

Тут всё проще, не надо никакой схемы подключения).

Всем спасибо за внимание, прошу голосовать за меня!

 Если статья понравилась, вы можете проголосовать за неё здесь.

Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!

Блок: 2/3 | Кол-во символов: 3307
Источник: https://SamElectric. ru/powersupply/byudzhetnyj-variant-podklyucheniya-generatora.html

Автозапуск бензогенератора

Обладая некоторыми навыками по электротехнике, владелец частного дома сможет без особых усилий своими руками смонтировать схему, которая обеспечит автозапуск и включение бензогенератора в сеть дома. Единственным условием является подбор модели автогенератора, способной запускаться и останавливаться с помощью ключа, так как автоматизация пуска генератора с двигателем, заводящимся кик-стартером, дело очень хлопотное и неблагодарное.

Идею принципа работы такой схемы можно выразить в 3 пунктах:

1. Через пару минут после отключения электропитания от линии электропередач необходимо закрыть воздушную заслонку в двигателе и произвести сам запуск. Временная задержка необходима для перестраховки в тех ситуациях, когда свет пропал всего лишь на несколько секунд.
2. Ещё через две минуты после прогрева двигателя устройства, открыть заслонку для воздуха и осуществить перенаправление нагрузки с внешней линии на резервную (от генератора).
3. При возобновлении питания от магистральной сети через 60 секунд переключить нагрузку обратно на основную линию и остановить работу двигателя генератора.

Для реализации этого алгоритма потребуются четыре временных реле, столько же электромагнитных пускателей и магнитных толкателей с выключателями на концах.

В момент исчезновения напряжения в магистрали катушки пускателей, связанные с основной сетью, перестанут удерживать в разомкнутом состоянии контакты, включающие зажигание стартера, и в замкнутом — силовые контакты основной линии. Это приведёт к включению зажигания в бензогенераторе и отсоединению домашней сети от внешней магистрали.

Параллельно будет выполнено замыкание нормально замкнутых контактов. Это приведёт в действие магнитный толкатель, закрывающий воздушную заслонку, и подаст импульс на реле времени, отвечающее за пуск двигателя. Спустя минуту стартер выполнит запуск двигателя бензогенератора.

После старта генератора сработает катушка, отвечающая за остановку стартера. Одновременно с этими событиями произойдёт подача сигнала на временное реле, отвечающее за электроток из резервной сети, что приведёт через 120 секунд к открытию воздушной заслонки двигателя и поступлению электротока от генератора в домашнюю сеть.

Выключение электрогенератора и обратный переход на питание от магистрали обеспечивают другая пара контакторов и реле времени.

При выполнении таких работ необходимо иметь определённые знания о том, как правильно создать схему подключения генератора к сети дома, а также навыки по монтажу. И если нет подобной практики и уверенности, то лучше всего в таких ситуациях довериться специалистам.

Блок: 5/5 | Кол-во символов: 2602
Источник: https://rusenergetics.ru/house/kak-podklyuchit-generator

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

1. АВР постоянно следит за напряжением в сети.
2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
3. Включается стартер и электростанция начинает работу.
4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Блок: 4/6 | Кол-во символов: 1244
Источник: https://samelectrik.ru/kak-pravilno-podklyuchit-elektrostanciyu-k-domu.html

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Блок: 5/6 | Кол-во символов: 986
Источник: https://srbu.ru/elektrika-v-dome-i-kvartire/443-podklyuchenie-generatora-k-seti-zagorodnogo-doma-skhema.html

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Блок: 5/6 | Кол-во символов: 595
Источник: https://samelectrik.ru/kak-pravilno-podklyuchit-elektrostanciyu-k-domu.html

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

Нравится()Не нравится()

Блок: 6/6 | Кол-во символов: 1093
Источник: https://samelectrik.ru/kak-pravilno-podklyuchit-elektrostanciyu-k-domu.html

Кол-во блоков: 11 | Общее кол-во символов: 14342
Количество использованных доноров: 6
Информация по каждому донору:

1. https://SamElectric.ru/powersupply/byudzhetnyj-variant-podklyucheniya-generatora.html: использовано 1 блоков из 3, кол-во символов 3307 (23%)
2. https://rusenergetics.ru/house/kak-podklyuchit-generator: использовано 1 блоков из 5, кол-во символов 2602 (18%)
3. https://srbu.ru/elektrika-v-dome-i-kvartire/443-podklyuchenie-generatora-k-seti-zagorodnogo-doma-skhema.html: использовано 2 блоков из 6, кол-во символов 3265 (23%)
4. https://samelectrik.ru/kak-pravilno-podklyuchit-elektrostanciyu-k-domu.html: использовано 3 блоков из 6, кол-во символов 2932 (20%)
5. https://rybilnik. ru/articles/podklyuchenie-generatora-k-domu.html: использовано 1 блоков из 6, кол-во символов 242 (2%)
6. https://tok-shop.ru/tok-blog/generator-for-house-error/: использовано 2 блоков из 3, кол-во символов 1994 (14%)

Источник: m-strana.ru

как подключить генератор к дому

Дата публикации: 28.01.2019 16:03

Ввиду того, что электроэнергия «пропадает» частенько в сетях, то генератор является очень полезным оборудованием. Необходимо знать как правильно подключить генератор, чтобы не вывести из строя само оборудование.
Кстати, давайте поговорим о том, как не стоит выполнять подключение данного устройства.

Не раз наверное слышали советы от знакомых «проф. электриков», что мол, подключи станцию к розетке и «выруби» вводной автомат и всё у тебя будет классно. Так категорически делать запрещено. Розетка не выдержит ту мощность, которая в станции , что в итоге может привести к короткому замыканию. А теперь представьте еще такой момент, вы включили вводной автомат, а станцию оставили в сети, в итоге выход станции из строя.

Есть один вариант, это удлинитель, т.е мы будем подключать в удлинитель, те приборы, которые нам по сути нужны. Но не забывайте, что станция должна быть менее 4кВТ.

Но лучше всего, это подключить ваш генератор через рубильник, либо через систему автоматического переключения АВР. Давайте же поговорим об этих системах по подробнее.
Раз мы сперва упомянули систему подключения через рубильник, то о ней мы и поговорим.

Сперва рассмотрим, что из себя представляет схема подключения генератора по однофазной нагрузке.

Принцип работы и схема, как видно на рисунке, довольно просты. К нижним контактам подключают нагрузки, которые отходят к потребителям. Те контакты, которые сверху (парные), подходят два ввода, от резервного источника питания и от основного. Рубильник имеет три положения, если переключить в среднее положение клавишу, то цепи будут разомкнуты. Практически все серий подразумевают 3-х фазную нагрузку, что даст огромное преимущество в работе  с трёхфазной сетью.

Важно, вы должны отключить станцию только тогда, когда клавиша будет находится в верхнем положении, когда все цепи разомкнуты.

Очень важный момент, в понимание работы рубильника, он не имеет не электромагнитного расцепителя, не теплового, поэтому должен стоять коммутационный аппарат(автоматический выключатель).

Что же касается подключения автоматического (АВР)?

Тут не много по сложнее, но если подробно разобраться, то особого труда данное подключение не составит.

Обычно автоматическое подключение генератора выполняется через коммутатор.  Если у вас пропало электричество, вы заводите станцию , после чего замыкается контактор станции. при появлении основного источника питания контактор станции разомкнётся и включится контактор основной сети.

Можно также сделать некоторые добаботки, когда станция у вас будет выключаться в автомате, при появлении основного источника питания,  путём ввода дополнительного реле.

Также, существует способ в котором у вас, при включение станции, нагрузка на сеть появится через определенное время, что даст возможность станции перейти в нормальный режим, т.е прогреться. К такому способу необходимо подключить реле времени.

Если у вас в доме трёхфазная нагрузка(380в), то настоятельно вам рекомендуем подключать только одну фазу к станции. И жельтельно, чтобы на данной фазе находились только  важное для вас электрооборудование(освещение , одну из розеточных групп, например для подкллючения ноутбука).

Почему это так важно ? Все потому что при подсоединение может призоити перекос фаз, что очень негативно может повлиять на вашу электропроводку.

Здесь вы можете наглядно увидеть схему подключения АВР.

Были перечислены наиболее распространенные способы подключения генератора. Какой вариант наиболее оптимальный ? Тут всё зависит от того, насколько вам тот или иной вариант удобен. Еще один момент , при выборе перекидного рубильника , ваш выбор должен быть нацелен на трёхпозиционный.



Схема подключения генератора

Перебои с электричеством в частном доме приводят к необходимости установки дополнительного источника питания, чаще всего – бензогенератора.

Как выглядит подключение бензогенератора к домашней сети

Как подключить генератор? Проще всего это сделать с помощью переключателя. В исходном положении он связывает объект с главной сетью. При переключении рубильника в положение, как показано на рисунке, питание производится от генератора. Мини-электростанция представляет собой двигатель внутреннего сгорания (ДВС), передающий тяговое усилие генератору, вырабатывающему электрический ток. ДВС часто применяется четырёхтактный, с частотой вращения коленчатого вала до 3000 об/мин.

Агрегаты снабжены баком для топлива. Объем бытовых моделей составляет 10-15 л, промышленных – 100 л и более.

Мини-электростанции могут приспосабливаться к нагрузке, что даёт возможность работать на сниженных оборотах с оптимальным расходом топлива. Важно правильно выбрать и подключить необходимый агрегат.

Классификация

Устройства разделяются на бытовые и промышленные, различающиеся между собой по мощности и габаритам. Последние являются стационарными устройствами с дизельными двигателями, вес которых превышает 300 кг.

Бытовые генераторы большей частью работают на бензине, но есть и дизельные. Конструкции и мощности отличаются разнообразием. Агрегаты могут применяться как для дома, так и для рыбалки или похода. Чёткой границы между промышленными и бытовыми моделями нет. Многие из них удобны как в быту, так и на производстве.

Устройства отличаются по способам запуска:

• ручной;
• с помощью электростартера;
• автоматический.

Для генератора любого типа необходимо заземление.

Подключение объекта к заземлению

Для его изготовления в грунт забиваются уголки, и создаётся контур, обычно в виде треугольника. К нему приваривается болт и гайкой крепится провод, другим концом присоединённый к корпусу агрегата.

Если разводка старая и в ней не предусмотрено заземление, это не означает, что для генератора его делать не нужно. На его корпусе может находиться потенциал, представляющий опасность для здоровья и жизни.

Генератор ручного запуска содержит механический стартер, приводимый в действие мускульной силой. Следующий тип позволяет запускать мотор поворотом ключа, как в автомобиле. Последние устройства содержат контроллер, управляющий пуском по программе. Модели дорогие, но в эксплуатации значительно удобней.

Генератор выбирается однофазный или трёхфазный.

Бензогенераторы: а – однофазный; б – трёхфазный

В нём могут переключаться режимы и типы напряжений. Особенно это требуется для применения в строительстве, где производится работа с разнообразным оборудованием.

Чтобы правильно подключить генератор, нужен инвертор, необходимый для выравнивания колебаний тока. Применение инверторов обеспечивает надёжную работу машин и механизмов.

Дизельный и бензиновый генераторы

Правильно выбрать генератор можно, если оценить модели по параметрам. На рисунке ниже изображены дизельный и бензиновый генераторы.

Генераторы: а – дизельный; б – бензиновый

У каждого вида есть свои плюсы и минусы:

1. Мощность. Дизельные агрегаты могут быть значительно мощнее. Их можно подключать к индивидуальным и многоэтажным домам, промышленным цехам, группам сварочных аппаратов.
2. Стоимость. Обычно дешевле бензиновое оборудование. Его применяют для эксплуатации по мере необходимости. Дизельные агрегаты чаще используют для постоянной работы.
3. Условия эксплуатации практически не отличаются друг от друга. Настройка дизелей стоит дороже, поскольку требует большего профессионализма.
4. Периодичность работы. Дизель может работать непрерывно, а бензогенератор требует остановки, так как он перегревается.
5. Если требуется снабжать энергией чувствительную технику, правильно будет сделать выбор в сторону бензогенератора, качество напряжения у которого выше.

Генератор выбирается по параметрам:

• мощность;
• тип двигателя;
• уровень шума.

Мощность установки

Мощность генератора определяется по сумме мощностей, всех одновременно подключённых к нему электроприборов. Для исключения ошибки правильно будет переписать всю технику, которая должна работать от генератора.

При выборе источника тока следует оставить запас на 15-20%, больше не надо. Малая загрузка агрегата приносит ему вред так же, как перегрузка.

Производители могут продать генератор с завышенной мощностью.

В расчётах необходимо учитывать пусковые токи электродвигателей приборов, которые могут превышать номинал в 2-7 раз. Для бытовой техники существуют таблицы номинальной мощности и коэффициентов, на которые её следует умножить при подсчёте нагрузки. Значения коэффициентов принимаются следующие:

• 1 – лампы накаливания и обогреватели;
• 1,2-1,5 – люминесцентные лампы, холодильник, телевизор;
• 1,5-2 – ручной электроинструмент;
• 3 – двигатели станков, сварочные трансформаторы, насосы.

Современная техника снабжается устройствами плавного пуска, ограничивающими нарастание тока при включении. Увеличению мощности бытовых приборов способствуют также следующие факторы:

1. Наличие реактивной нагрузки на электродвигателях, люминесцентных лампах, микроволновой печи и т. д. На каждом приборе в характеристиках указывается коэффициент мощности. Потребляемая мощность определяется делением величины активной мощности на cos φ.
2. Изношенное электрооборудование создаёт большую нагрузку, чем новое.
3. Инструменты в процессе работы потребляют больше энергии, чем при работе вхолостую.

Для проверки расчётов следует обратиться за консультацией к специалистам. Также нужно знать, что на небольшие бытовые нужды вполне подойдёт мини-электростанция на 2 кВт, а для электроснабжения большого коттеджа надо 10-20 кВт.

Пример

Имеется бензогенератор с номинальной мощностью 3 кВт и максимальной 3,45 кВт. К нему надо подключить одновременно приборы:

• 4 лампы накаливания по 95 Вт;
• стиральную машину с двигателем на 300 Вт и тэном — 1700 Вт;
• холодильник — 150 Вт;
• телевизор — 100 Вт;
• электродрель 450 — Вт.

Расчёт мощности с учётом типа нагрузки делается следующим образом:

Р = (4х95+300х2+1700+100х1,2+150х1,5+450Х1,5)/1000 = 3,7 кВт.

Суммарная мощность нагрузки превышает допустимую для генератора. Поэтому от одного прибора придётся отказаться, например, от электродрели.

Необходимо правильно нагружать генератор. Если его нагрузка ниже 30% от номинальной, он не сможет долго работать. Аппарат также не любит кратковременных перегрузок.

Подключение генераторов в доме

Схема подключения возможна по трём вариантам:

1. Ручной. Выход генератора подключается к разводке потребления энергии вместо проводов централизованной сети.
2. Автоматический. Схема является самой сложной. Она соединяется в общую систему питания электросети через коммутаторы и быстро включается при отключении центральной электросети. Здесь больше подходит бензогенератор с автозапуском.
3. Для бытовых приборов. Приборы подключаются к генератору небольшой мощности через удлинители в розетки, встроенные в его корпус.

Подключение электроинструмента к генератору через удлинитель

Мощность однофазного разъёма составляет 16-20 А, трёхфазного – 40-50 А. Схема применяется на даче, в походе, на рыбалке. В доме генератор подключается к розетке, которая обычно устанавливается на наружной стене.

Ручное подключение

Коммутирующее устройство применяется в двух исполнениях. Первый вариант – перекидной рубильник. Старый образец устанавливать, с точки зрения безопасности, нежелательно: он искрит, а все токоведущие части открыты. Для него нужен защитный кожух. Установка производится преимущественно в подсобных помещениях или на улице. Современная конструкция имеет как 2, так и 3 положения рукоятки, а подвижные части спрятаны в корпусе.

Перекидной рубильник на 3 положения

Переключатель надо применять на три положения. Он компактней и безопасней. Наиболее распространены устройства кулачкового типа.

Как выглядит переключатель на 3 положения

Переключатель удобно крепить на DIN-рейке в шкафу управления. Он постоянно подключён к внешней сети. При сбоях в подаче электричества, переключатель сначала переводят в нейтральное положение, а затем подключают генератор к потребителям электричества в доме. Независимо от того, где размещён генератор, он должен быть заземлён, как изображено на рисунке ниже.

Как правильно заземлить переключатель

Способ подходит, когда в доме есть кому подключить генератор. Для этого его следует сначала завести и прогреть.

Генератор необязательно подключать ко всей сети дома. Тем более что она может быть трёхфазной, а источник автономного питания – однофазным. Здесь потребуется переоборудовать электропроводку. Бывает достаточно подать электричество к самым нужным приборам: к части освещения, к холодильнику, телевизору и компьютеру. К выводам агрегата подключается кабель, на другом конце которого располагается клеммник с гнёздами. Подсоединение можно сделать самостоятельно.

После восстановления напряжения в промышленной сети, прежде всего, переключается устройство ручного управления, а после глушится двигатель. Делать переключения под нагрузкой производители не рекомендуют.

Последовательность запуска генератора:

• отключение главного ввода;
• переключение переключателя к схеме питания от генератора;
• отключение автоматов на нагрузки;
• подключение проводов от переключателя к розетке генератора;
• запуск и прогрев генератора;
• подача питания к переключателю;
• включение автоматов нагрузок.

Чтобы не происходила перегрузка генератора, должен выполняться определённый порядок.

В первую очередь подключаются нагрузки с максимальными пусковыми токами, затем – по убыванию. В конце присоединяются приборы активной нагрузки. После того как сетевое питание восстановится, генератор отключается от домашней сети в обратной последовательности.

Автоматическое подключение

Готовые системы АВР для дома всё равно включают генератор под внешним контролем, поскольку для ДВС требуется управление дроссельной заслонкой, когда двигатель запускается. При этом его следует прогреть. Система автоматического пуска имеет высокую цену по сравнению с ручным запуском, но при этом полной автоматизации пуска всё равно нет.

Можно сделать подключение с частичной автоматизацией. Для этого внешняя сеть подключается через контактор, который замкнут при наличии в ней напряжения и разомкнут при его отсутствии. Как только электропитание из централизованной сети прекращается, следует вручную завести генератор. Схема со встроенным реле времени обеспечивает прогрев ДВС, после чего происходит переход в рабочий режим, с подключением резервного питания к домашней сети.

Полностью автоматизированный резерв электроснабжения требует наличия микропроцессорного управления и предназначен в основном для мощных генераторов. Они устанавливаются на отдалении от жилья или в отдельных вентилируемых помещениях.

Автоматизированная система постоянно следит за напряжением. Как только оно пропадает, контактная группа отключает потребителя от сети. При этом одновременно происходит запуск двигателя и ввод генератора в работу.

Система автоматического запуска (АВР) генератора в частном доме

В режиме АВР цепь дополнительного источника питания и домовой сети замыкается. Как только промышленное напряжение восстанавливается, генератор автоматически отключается. Эта схема является оптимальной для частного дома.

Способы подключения разных моделей АВР могут отличаться. К каждой из них прилагается схема и инструкция, которыми пользователю следует руководствоваться. На приведённой схеме генератор подключён только к самым необходимым нагрузкам. Это делается с целью экономии, поскольку его цена напрямую зависит от мощности. На рисунке выше изображена трёхфазная схема подключения. К автоматическим выключателям каждой отдельной линии (расположены снизу) можно подключать как трёхфазные, так и однофазные приборы.

Модели АВР стоят дорого, но есть эконом-версии с ограниченным в настройках функционалом, справляющиеся с автоматическим управлением мини-электростанциями, например, «Портофранко» серии ЛЕ.

При любых подключениях на мини-электростанции делается заземление. На рисунке выше заземление производится напрямую от корпуса. Несмотря на то, что заземление показано подключённым через PEN-проводник и розетку, на корпус его также надо сделать для большей безопасности.

Этапы подключения бензогенератора

1. Выбор места для установки мини-электростанции. Помещение оборудуется системой вентиляции и звукоизоляцией. Обычной форточки здесь будет недостаточно. Отработанные газы удаляются из помещения через гофрированную трубу из нержавейки.
2. Изучение документации к оборудованию и инструкции по эксплуатации.
3. Подвод проводов от генератора к центральному электрощиту. При ручном пуске применяется перекидной рубильник или реверсивный переключатель на три положения. В первом положении объект подключается к промышленной сети.

Когда переключение производится в положение «0», нагрузка полностью отключена, а в третьем – происходит переход на питание от генератора. Если предусмотрена система автозапуска, тогда нужны контакторы. Когда в основной сети отсутствует электричество, происходит размыкание её контактора.

Для ввода резерва необходимо запустить мини-электростанцию. При этом её контактор замыкается после прогрева и выхода ДВС на стационарный режим и питание подаётся к объекту. При восстановлении работы сети происходит обратное переключение. Генератор можно глушить вручную или от дополнительного реле.

Генератор подключается после счётчика, чтобы тот не мотал лишние киловатты.

Расчёт сечения кабеля

Кабель подбирается под максимальную мощность генератора. Разумный минимум составляет 2,5 кВт. Электроэнергии будет достаточно для освещения, запуска холодильника и включения электрического чайника. Мощности может хватить даже на электросварку электродом 2 мм. Аппарат тяжеловат – 30-40 кг.

Максимальный выходной ток генератора составит:

I = P/U = 2500/220 = 11,4 А.

Оптимальная плотность тока для открытого медного провода находится в пределах 5-10 А/мм². Тогда сечение провода должно быть следующим:

S = 11,4/5 = 2,3 мм²;   S = 11,4/10 = 1,14 мм².

Если выбрать сечение из стандартного ряда, с хорошим запасом подойдёт 2 мм². Если электроэнергия передаётся на расстояние более 25 м, провод должен быть 2,5-3 мм².

Разъёмы и переключатели для генератора подбираются по его максимальному выходному току.

Будет ошибкой включение генератора в одну из домашних розеток. Подходящие к ней провода не рассчитаны на мощность генератора и их изоляция может расплавиться от большого тока, что приведёт к короткому замыканию и возникновению пожароопасной ситуации. Другой ошибкой является подключение генератора к общей сети. При возобновлении подачи в неё напряжения, резервная электростанция выйдет из строя.

Правила безопасности

Генераторы в процессе работы создают шум, распространяющийся через основание, корпус и от выхлопных газов. Этот показатель снижается в помещениях следующими способами:

• резиновая подкладка под основание;
• применение шумозащитных кожухов;
• применение глушителей;
• вынос агрегата за пределы помещений.

Правила безопасности при работе домашней электростанции:

1. станция должна быть защищена от неблагоприятного климатического воздействия;
2. в местах контакта не должно быть оголённых проводов;
3. около ДВС не должно быть источников высокой температуры;
4. после разлива топлива, его следует немедленно убрать;
5. вращающиеся детали генератора следует защитить металлическими кожухами;
6. при вводе в действие однофазного генератора, трёхфазные приборы следует отключить.

Видео. Схема подключения генератора.

Генератор с ДВС является самым удобным резервным источником электроэнергии для частного дома. Он удобен в эксплуатации, имеет приемлемую цену и широкий выбор разных вариантов. Схемы подключения могут быть разными: от электроснабжения большого коттеджа, до подачи электричества на самые необходимые бытовые приборы.

Оцените статью:

как подключить генератор к частному дому

   Подключение электрогенератора очень ответственная часть установки резервного источника питания. От того, насколько правильно и по какой схеме будет подключена электростанция будет зависеть сколько генераторная установка проработает в будущем. Ниже мы разберем несколько важных вопросов, которые задает себе каждый, задумывая установить электрогенератор в свой частный дом.

Смогу ли я это сделать?

Если Вы инженер-электрик, то ответ скорее положительный. Однако, если Вы просто немного понимаете в электрике, то скорее всего нет, ответ отрицательный даже если Вы электрик. Не достаточно быть просто электриком, нужно так же понимать процессы, протекающие при работе электростанции, иначе вся схема не заработает, или того хуже испортится.

Существует ли специальная инструкция по подключению генератора?

Нет, не существует. Давайте представим ситуацию. Вы хотите подключить электростанцию к домашней сети со стабилизатором, электрогенератор трехфазный, а Ваш частный дом полностью с однофазной сетью. Конечно Вы бы такой не выбрали, зная простые правила но всё же. Так вот, чтобы подключить необходимые потребители (свет, холодильник, ТВ) нужно учесть целую тонну нюансов, которые в инструкции не пропишешь.

Из чего состоит монтаж?

Чтобы понять, что можно сделать самому при подключении электрогенератора на Вашей даче, а что стоит оставить профессионалам, разделим это понятие на составляющие.

1. Подготовительная часть( прокладка кабелей, проведение монтажных работ и т.д.)
2. Пуско-наладка (непосредственное подключение в щиток, тестирование и запуск агрегата, имитация пропадания сети).

Как сделать подключение генератора дешевле?

Совершенно нормальное желание любого рачительного хозяина частного дома -сэкономить. Сделать это просто. Всю сложную электрическую часть оставьте инженеру, а все остальное сделайте сами. Все остальное-это земляные работы, прокладка кабеля, дырки в стенах, такелажные работы. Оставьте инженеру только «концы» кабелей, и стоимость станет существенно дешевле.

Ниже приведена таблица основных потребителей домашней сети.

Таблица потребителей электроэнергии.

Наименование прибора	Потребляемая мощность, Вт	Пусковые токи
Лампа освещения	15-25	нет
Холодильник, однокомпрессорный	250	двукратные, на момент пуска
Телевизор, ЖК	200	нет
Насос скважинный	1000-3000	двукратные, на момент пуска
Насос фекальный	550	двукратные, на момент пуска
Бойлер, электрический	1000-6000	нет
Компьютер	350	нет
Циркуляционный насос	250-300	двукратные, на момент пуска
Обогреватель, масляный	1000-2000	нет

подключаем дизель-генератор к домашней электросети Три подхода к автономии / Публикации / Элек.ру

Загородная малоэтажная застройка относится к потребителям третьей категории надёжности: питание в частном доме может быть отключено на 24 часа для обслуживания или ремонта и более суток при авариях на линии. Риск нанесения ущерба комфортному проживанию в коттедже или отдыху на даче при перебоях в поставке электроэнергии вынуждает многих собственников приобрести генератор. Подключить покупку — дизельную или бензиновую мини-электростанцию — к домашней электросети можно своими руками.

Способ для новичков: временный

• Надёжность: низкая
• Стоимость: минимальная
• Удобство использования: низкое
• Пожароопасность: высокая

Дизель-генератор или другой автономный источник только привезли, и тут же отключилось сетевое питание? В экстренной ситуации можно воспользоваться силовым удлинителем. Заводите и прогреваете установку, присоединяете к ней вилку удлинителя, в розетки включаете только жизненно необходимые электроприборы.

Способ подходит для небольших однофазных генераторов. Если удлинитель не оснащён встроенной защитой от перегрузок по току, необходимо проконтролировать, чтобы суммарная мощность приёмников электроэнергии не превысила пропускную способность кабеля. Один квадратный миллиметр медного проводника приблизительно соответствует нагрузке 2 кВт при напряжении 220 В. Например, к удлинителю, выполненному из ПВС сечением 1,5 кв. мм, допустимо присоединять приборы до 3,5 кВт. Изделие должно быть полностью размотано, иначе может перегреться, что приведёт к оплавлению изоляции и возгоранию.

Формально при таком подключении внутридомовая электросеть не соединяется проводами с автономным источником питания, а значит, подача электроэнергии с двух сторон исключена.

Недопустимо включать автономный источник питания в обычную сетевую розетку, даже предварительно отключив вводной автоматический выключатель, так как остаётся вероятность одновременного включения генераторной установки и централизованного питания. Такая ошибка коммутации может стать причиной выхода из строя оборудования и даже пожара.

Способ для мастеров: экономичный

• Надёжность: высокая
• Стоимость: низкая
• Удобство использования: среднее
• Пожароопасность: низкая

Если вы различаете фазный и нулевой провод (имеете навыки электрика), то можете воспользоваться простой схемой подключения дизель-генератора к электрической сети частного дома — при помощи рубильника с тремя положениями.

Принципиальная схема подключения генератора при помощи трёхпозиционного переключателя

«Когда стоит задача свести к нулю вероятность одновременной подачи напряжения от автономного источника электроэнергии и от сети, то вам не обойтись без трёхпозиционного выключателя-разъединителя, такого как переключатель ВРТ-63, — поясняет Антонина Чеснокова, менеджер по продукту Группы компаний IEK, одного из крупнейших производителей и поставщиков электротехники и светотехники. — В зависимости от исполнения такой переключатель рассчитан на номинальной ток в 16, 25, 32 или 4о ампер, что позволяет подключить автономные источники питания мощностью до 8,8 киловатта в однофазном исполнении и около 20 киловатт в трёхфазном».

Модульные трёхпозиционные переключатели выпускаются одно- и двухполюсного исполнения для работы с однофазными генераторами (дизельными, бензиновыми, газовыми и других типов), а также трёх- и четырёхполюсного — для трёхфазных моделей электростанций.

При отключении электроэнергии сначала требуется запустить и прогреть на холостом ходу дизель-генератор и только затем с помощью трёхпозиционного переключателя перевести сеть потребителя на этот автономный источник. Когда централизованное электроснабжение восстановится, очерёдность действий будет обратной: необходимо перевести ВРТ-63 в нейтральное положение или через нейтральное положение на сетевое питание, после чего остановить автономную электростанцию.

Эксперт подчёркивает, что данный аппарат предназначен только для коммутации, а защиту от перегрузок, токов утечки и короткого замыкания должны осуществлять устройства дифференциальной защиты и автоматические выключатели, присоединённые к ВРТ-63 в цепи последовательно.

Способ для специалистов: автоматизированный

• Надёжность: высокая
• Стоимость: высокая
• Удобство использования: высокое
• Пожароопасность: низкая

Те, кто предпочитает максимальный уровень комфорта или является профессионалом в электромонтаже, могут реализовать третий вариант присоединения генератора к домашней электросети. Он предусматривает монтаж щита автоматического ввода резерва (АВР). Как только отключится централизованное электроснабжение, контроллер или реле, входящее в состав АВР, без вмешательства человека запустит автономный источник и через некоторое время, необходимое для прогрева источника питания, переведёт нагрузку на него.

Принципиальная схема подключения генератора с использованием блока АВР

Если личной квалификации недостаточно, то стоит ограничиться этапом подключения блока АВР, а к сборке этого щита привлечь профильную организацию. Это позволит обезопасить дом от неверных схемных решений. Например, отсутствие механической блокировки одновременного включения у пары контакторов может привести к параллельной работе генератора и сети, последствия которой будут плачевными и для техники, и для здания.

Возможность присоединения через АВР есть у мини-электростанций, которые оснащены электростартёром, который, получив сигнал от АВР, запустит генератор. Если же приобретённая модель автономного источника рассчитана только на ручной режим запуска, то АВР, конечно, переключит цепь потребителя на автономный источник или обратно при возобновлении централизованного электроснабжения. Но включать и выключать генератор придётся вручную. В данной ситуации целесообразнее ограничиться подключением генератора через трёхпозиционный выключатель-разъединитель.

В любом случае и при обращении к сторонним исполнителям, и при самостоятельном подключении следует строго соблюдать рекомендации производителя по установке и эксплуатации генератора, в том числе требования к наличию защитного заземления. Только технически верное присоединение с использованием надёжных коммутационных и защитных устройств гарантирует длительную и безаварийную службу всей внутридомовой электросети.

Схема подключения генератора к сети дома

В этой статье мы рассмотрим такое устройство, как генератор, по его работе дадим несколько советов по правильному подключению генератора к домашней сети и другие полезные советы. Также мы покажем вам, как сделать правильную покупку.

Это довольно сложное оборудование, в котором любой желающий сможет собрать электричество, в случае его отсутствия. Онопордум в тех домах, где электроснабжение нестабильно или очень плохого качества.

На этом рисунке показан бензиновый двигатель.

Без начальных знаний и навыков по подключению к сети — это сложная работа. Не воспринимайте это, не зная точно, что делать, так как это может доставить массу неприятностей.

В принципе, подключение генератора в частном домене должно быть очень сложным, но если вы не уверены в своих силах, лучше всего обратиться за помощью к профессионалам. Все делается поэтапно:

• Выберите конкретную комнату, в которой будет находиться ваше устройство.Он должен быть оборудован вентиляцией и звукоизоляцией. Перед установкой необходимо внимательно ознакомиться со всеми техническими данными и паспортом.

Предупреждение: место, которое вы выбираете для установки, должно соответствовать всем правилам безопасности.

• К экрану жилого провода от агрегата.
• Обязательно подключите генератор к домашней сети, нужно щелкнуть переключателем, т.к. есть три режима 1-0-2 и его наличие еще больше облегчит работу генератора:
• при наличии напряжения переключатель находится в положении один;
• , когда нет электричества, выключите все машины одновременно, переведите тумблер в нулевое положение, а затем через пару секунд переведите его в положение два.

После всех этих действий можно сразу запустить словообразование.

Внимание: чтобы узнать, а когда восстановится подача электричества, посмотрите на диод, который находится в счетчике. При отключении электричества диод гаснет, а при появлении — включается.

Еще один очень важный момент. После того, как пришло электричество, необходимо отключается. В этом случае в обратном порядке переключить кулисный переключатель.

Все, что мы описали выше, — это подключение без автобуски.

На этом изображении тумблер.

Здесь показан счетчик.

В этом подразделе мы подробно рассмотрим схему подключения генератора к домашней сети. Если у вас есть хоть какие-то знания по предмету, можно сделать всю работу и не идти к специалистам. Вам просто нужно прочитать статьи и посмотреть обучающие видео. Ниже ссылка на видео:

Схема подключения довольно простая. Иди к нему.

На этой схеме показано подключение генератора к дому через розетку.

Шнур должен проходить через выключатель нагрузки. Также должен быть счетчик энергии и защитный автозаполнитель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, какой у вас большой дом). Линия QF3 — это то, что нам нужно для подключения.

Важно: розетка генератора должна быть установлена ​​во внешней стене дома, и должен быть какой-то навес.

Не допускается заправка бензина в закрытых помещениях без хорошей вентиляции.После выхода из строя необходимо немедленно поставить автоматическую валидацию в выключенное положение, это обязательно. Потом делаем заземление, заводим и подключаемся к сети.

Внимание: после отключения электричества и подключения оборудования к сети настоятельно рекомендуется использовать мощные электроприборы.

Рассматриваем генератор до дома например бензиново с помощью кулисного переключателя. Пришло время изучить генератор Какодкара.

Один вариант — с использованием городского напряжения.Пожалуй, самый простой вид подключения.

Правильное подключение.

Еще один вариант, считается более надежным и продвинутым. Установка автоматического управления вашим устройством обеспечит хорошую защиту и использование. Разница в том, что система сама запускается и нагревает ее, когда вы отключаете электричество. Обратная при появлении электричества. Автоматически переключайтесь с генератора на общую сеть, и он через определенное время отключается сам по себе.

Внимание: Чтобы агрегат работал на машине, он должен быть оборудован электростартером.

Система автоматического управления генератором.

Многие задаются вопросом: «Как провести в домашних условиях подключение однофазного генератора к трехфазной сети?» Ответьте на этот вопрос ниже в нашей статье.

Иногда между специалистами в этой области бывают разногласия. А именно какой блок нужно покупать для трехфазной сети дома? Одни предлагают однофазный, другие — фазовый. Мы объясним, каковы последствия использования трех фаз. Грозит «дисбаланс», означает, что в первой фазе напряжение спадает, а в остальной нарастает.В результате может быть серьезное повреждение генератора и приборов, которые работали на этот раз. Поэтому советую покупать однофазные. Они будут работать на каждой фазе дома, будет правильно распределена вся нагрузка бытовой техники.

В нашем обзоре мы дали несколько советов по подключению генераторов к сети в домашних условиях. Мы рассмотрели бензин и генератор, а также несколько способов подключения.

Вы должны помнить о важных вещах: без подготовки и без знания того, как выполнить подключение, не занимайтесь установкой и соблюдайте приведенные ниже меры безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье.Доверьтесь профессионалам.

Нам рассказывают способ подключения и какой генератор купить. Выбор за вами. Удачи.

Связанные с контентом

Безопасное использование переносных / аварийных генераторов | Министерство энергетики

Перебои в подаче электроэнергии — обычное дело во время бедствий, и они могут длиться несколько дней. Вы можете уменьшить свои потери и ускорить процесс восстановления с помощью аварийного генератора.

Переносные генераторы, предназначенные для домашнего использования, могут обеспечивать временное питание некоторых приборов или источников света.Коммерческие генераторы могут помочь предотвратить перебои в обслуживании предприятий и критически важных объектов инфраструктуры, таких как больницы, водоочистные сооружения, телекоммуникационные сети и агентства по реагированию на чрезвычайные ситуации. Федеральные, государственные или местные правила могут потребовать от вас получения разрешения на эксплуатацию генератора. Убедитесь, что вы соблюдаете эти правила при эксплуатации и обслуживании генератора.

Общие правила техники безопасности и использования резервных генераторов

• Обязательно используйте свой генератор правильно .Неправильное использование генератора может привести к опасным ситуациям:
  1. Отравление оксидом углерода из выхлопных газов двигателя. Даже если вы не чувствуете запаха выхлопных газов, возможно, вы подверглись воздействию угарного газа. Если вы почувствуете тошноту, головокружение или слабость при использовании генератора, немедленно выйдите на свежий воздух. Если вы испытываете серьезные симптомы, немедленно обратитесь за медицинской помощью. Рассмотрите возможность установки сигнализаторов угарного газа с батарейным питанием. Обязательно ознакомьтесь с инструкциями производителя и примите надлежащие меры предосторожности.
  2. Поражение электрическим током или поражение электрическим током.
  3. Пожар.

Используйте переносной генератор только при необходимости и только для питания основного оборудования.

• Генераторы позиционирования вне помещений и вдали от любых строений . Запуск генератора внутри любой закрытой или частично закрытой конструкции может привести к опасным и часто смертельным уровням окиси углерода. Держите генераторы снаружи и на расстоянии не менее 15 футов от открытых окон, чтобы выхлоп не попадал в ваш дом / офис или в соседний дом / бизнес.
• Держите генератор сухим . Эксплуатируйте генератор на сухой поверхности под открытым навесом и убедитесь, что ваши руки сухие, прежде чем прикасаться к генератору. Не используйте генератор в дождливую или влажную погоду.
• Отключите электропитание вашего дома / офиса . Перед использованием генератора отключите обычный источник питания. В противном случае энергия от вашего генератора может быть отправлена ​​обратно в линии коммунального обслуживания, создавая опасную ситуацию для работников коммунального хозяйства.
• Убедитесь, что ваш генератор правильно заземлен . Генераторы с заземлением могут помочь предотвратить поражение электрическим током. Требования к заземлению портативных генераторов см. В рекомендациях OSHA.
• Подключите оборудование непосредственно к генератору . Используйте прочные удлинители для наружного применения, которые находятся в хорошем рабочем состоянии и имеют сечение провода, способное выдерживать электрическую нагрузку любых подключенных устройств.
• НЕ подключайте генератор к розетке .НИКОГДА не пытайтесь подать электричество в свой дом / бизнес, подключив генератор к розетке или к главной электрической панели. Только лицензированный электрик должен подключать генератор к главной электрической панели, установив надлежащее оборудование в соответствии с местными электротехническими нормами. Убедитесь, что электрик установил утвержденный автоматический переключатель резерва, чтобы вы могли отключить домашнюю проводку от электросети перед использованием генератора.
• Обеспечьте достаточный запас топлива . Знайте, как ваш генератор расходует топливо при различных уровнях выходной мощности.Тщательно продумайте, сколько топлива вы можете безопасно хранить и как долго. Бензин и дизельное топливо, хранящиеся в течение длительного времени, могут нуждаться в добавлении химикатов, чтобы их было безопасно использовать. За рекомендациями обращайтесь к своему поставщику. Храните все виды топлива в специально разработанных контейнерах в прохладном, сухом, хорошо вентилируемом месте, вдали от всех потенциальных источников тепла.
• Выключите генератор и дайте ему остыть перед заправкой топлива . Используйте тип топлива, рекомендованный производителем.
• Регулярно проверяйте и обслуживайте генератор .Регулярно проверяйте наземные резервуары для хранения, трубы и клапаны на предмет трещин и утечек и немедленно заменяйте поврежденные материалы. Для цистерн может потребоваться разрешение или они должны соответствовать другим нормативным требованиям. Приобретите контракт на техническое обслуживание и запланируйте хотя бы одно техническое обслуживание в год, например, в начале каждого сезона ураганов. Храните свежее топливо в баке и периодически запускайте генератор, чтобы убедиться, что оно будет готово, когда оно вам понадобится.

Заявление об ограничении ответственности : Поскольку каждая чрезвычайная ситуация индивидуальна и для вашей безопасности, следуйте указаниям местных и государственных органов управления чрезвычайными ситуациями и местных коммунальных предприятий.Информация, представленная на веб-сайте Министерства энергетики США, предназначена для общей информации, а не для одобрения какого-либо конкретного материала или услуги. Прежде чем заниматься деятельностью, которая может повлиять на коммунальные услуги, например электричеством или природным газом, обратитесь в местную коммунальную компанию, чтобы убедиться, что ваши действия выполняются безопасно.

Дополнительные ресурсы можно найти на сайте ready.gov или Benefits.gov. Государственные и местные органы управления чрезвычайными ситуациями и местные коммунальные предприятия также могут предоставить полезные рекомендации.

Передаточный переключатель

для портативного генератора: руководство покупателя 101

GeneratorGrid — это независимый сайт, на котором проводятся обзоры, и он гордится своими беспристрастными отзывами. Я не связан ни с какими производителями и не принимаю платные отзывы. Когда вы покупаете по моим ссылкам, я могу получать комиссию, которая помогает мне покупать больше генераторов для тестирования. — Скотт

Последнее обновление 14 сентября 2020 года, Скотт

Хотите добавить портативный генератор в качестве резервного источника питания в свой дом? Перед прыжком вам нужно знать несколько вещей.

Самым важным является автоматический переключатель .

При установке безобрывного переключателя необходимо соблюдать не только правила техники безопасности , но и важные правила , которым необходимо следовать в соответствии с нормами кодекса для вашего дома.

В этом руководстве я расскажу, что такое передаточный переключатель, типы передаточных переключателей, какой переключатель лучше всего подходит для вашего дома и как его использовать для передачи энергии от вашего генератора к вашему дому.

После этого руководства вы будете готовы купить для себя правильный безобрывный переключатель и узнаете, как его правильно установить.

Что такое автоматический переключатель?

Изображение предоставлено: Этот старый дом

Передаточный переключатель — это электрический переключатель, который передает электроэнергию между двумя источниками.

В нашем случае автоматический переключатель резерва (АВР) устанавливается между вашим домом и генератором рядом с электрической панелью.

Этот переключатель позволяет переносному генератору запитывать выбранные вами цепи в случае отключения электроэнергии.

С установленным безобрывным переключателем устраняет необходимость в удлинителях для каждого отдельного устройства, , что обеспечивает безопасную установку с соблюдением всех требований кода.

Нужен ли мне безобрывный переключатель для генератора?

Хотя в безобидном переключателе технически нет необходимости, давайте рассмотрим, почему это хорошая идея при подключении портативного генератора к бытовой технике в вашем доме.

• Это требуется Национальным электротехническим кодексом.

При использовании портативного генератора для питания электроприборов в вашем доме Национальный электротехнический кодекс (NEC 700.5 и 701.5) требует наличия правильно установленного безобрывного переключателя.

Это особенно важно , если вы планируете продать свой дом в будущем, так как неправильная установка является нарушением кодекса.

• Это самый простой способ подать электричество в дом во время отключения электроэнергии.

Поскольку большинство важных электроприборов, таких как кондиционеры, печи и водонагреватели, имеют жесткую проводку, их нельзя подключить к генератору с помощью удлинителя.

Кроме того, последнее, о чем вы должны думать, — найти, распутать и проложить удлинители во время отключения электроэнергии.

Передаточный переключатель позволяет мгновенно переключать питание на портативный генератор во время отключения электроэнергии для быстрого, простого и надежного альтернативного источника питания.

• Это самый безопасный способ подключить портативный генератор к дому.

Использование удлинительных шнуров может вызвать обратную подачу электроэнергии, идущей обратно по электросети.

Это увеличивает риск возгорания или поражения электрическим током, что может привести к серьезным травмам или смерти.

Что следует искать в автоматическом переключателе?

Благодаря широкому выбору доступных безобрывных переключателей есть несколько моментов, на которые следует обратить внимание при выборе наиболее подходящего для вас.

Я упростил это с помощью краткого руководства о том, что искать.

Тип

Есть два основных типа: ручной и автоматический. Мы рассмотрим различия ниже.

Комплексные комплекты

Чтобы обеспечить быструю, простую установку и наличие всех необходимых деталей, необходимо иметь универсальный комплект .

Большинство переключателей продаются в комплекте; тем не менее, дважды проверьте, чтобы не складывать вещи воедино.

Номинальная мощность

При выборе безобрывного переключателя одним из наиболее важных требований является — количество рабочих ватт, которое он может поддерживать, .

Очень важно определить, какие цепи вы хотите запитать через свой коммутатор, и рассчитать количество ватт, которое потребуется для их работы.

Сертификаты UL / CUL

Большинство комплектов переключателей под торговой маркой имеют эти сертификаты, но рекомендуется перепроверить, чтобы убедиться, что они соответствуют спецификациям кодов.

Гарантия

Как и при любой покупке, вы захотите проверить, насколько хорошо компания поддерживает свои продукты.

Когда что-либо работает с большой электрической нагрузкой, приятно сохранять спокойствие.

Типы безобрывных переключателей

Есть много чего узнать о типах безобрывных переключателей: разомкнутые, замкнутые и отложенные переключатели.

Они очень важны для бизнеса и офиса, но в этой статье мы сосредоточимся только на домашнем использовании .

Для домашнего применения мы рассмотрим ручной и автоматический переключатель резерва.

Каждый из них имеет свои преимущества, и в зависимости от вашего бюджета и области применения вы можете выбрать то, что лучше всего соответствует вашим потребностям.

Ручные автоматические переключатели

Ручные безобрывные переключатели позволяют вручную переключать источник питания с сети на генератор с помощью переключателя.

Эти переключатели намного дешевле автоматических переключателей , но вы должны щелкнуть переключателем во время отключения электроэнергии .

Они также позволяют вручную управлять нагрузкой на генератор, чтобы предотвратить перегрузки.

Плюсы

• Недорого: Ручные переключатели дешевле, чем их аналоги ATS.
• Простота управления нагрузками: С помощью переключателей на каждой цепи вы можете контролировать нагрузку, под которой находится ваш генератор, чтобы предотвратить перегрузку.
• Более простая установка: Ручной переключатель с меньшим количеством движущихся частей и отсутствием необходимости программирования намного проще установить.

Минусы

• Требуется ручное переключение переключателя: В случае отключения электроэнергии вам необходимо будет вручную переключить переключатель, чтобы ваш генератор запитал ваш дом.

Автоматические переключатели резерва

Автоматический переключатель резерва позволяет автоматически переключать источник питания с сети на генератор , как только вы теряете мощность.

Кроме того, эти переключатели можно запрограммировать на автоматическое питание цепей с наивысшим приоритетом во время отключения электроэнергии.

Но за удобство приходит и цена, и эти автоматические переключатели не являются исключением. Благодаря большему количеству функций и более высокой максимальной мощности, автоматические переключатели резерва обычно стоят на выше, чем на переключатели ручного включения.

Pros

• Простота использования: Во время отключения электроэнергии АВР автоматически переключает питание; ручное переключение не требуется.
• Программируется: Некоторые блоки ATS можно запрограммировать так, чтобы приоритетность была более важной для предотвращения перегрузки.

Минусы

• Дорого: По сравнению с ручными переключателями ATS значительно дороже; однако вы получаете больше возможностей.

Лучшие автоматические переключатели: Мои рекомендации

Выбор правильного безобрывного переключателя для вашего дома будет зависеть от вашего бюджета и доступности вашей коробки выключателя (или местоположения переключателя).

На рынке имеется множество опций, предлагающих широкий выбор опций.

Я посмотрю на лучшие ручные и автоматические переключатели, чтобы получить общее представление о моих лучших выборах.

1. Reliance Controls Corporation 31406CRK — Самый популярный переключатель с ручным управлением

Reliance Controls Corporation 31406CRK является фаворитом клиентов Amazon по многим причинам.

Этот универсальный ручной переключатель резерва по конкурентоспособной цене включает в себя все необходимое для безопасной и эффективной передачи энергии от генератора к дому.

Характеристики:

• Максимальная рабочая мощность генератора: 7,500
• указано cUL1008
• 5-летняя гарантия на продукт

Этот комплект включает предварительно смонтированный переключатель передачи с измерителями мощности, 10-футовый шнур питания, Блок ввода питания на 30 А, соединители проводов и дополнительный штекерный конец на 20 А.

Проверьте цену на Amazon

2. Коммутатор EmerGen 10-7501G2 — отлично подходит для использования внутри или вне помещений

Для универсальных применений подходит , совместимый внутри и снаружи помещений, EmerGen EGS107501.

Многие коробки переключения передач с ручным переключением предназначены для установки внутри помещений, поэтому о них не может быть и речи для тех, кому требуется установка на открытом воздухе.

Вот где этот переключатель действительно затмевает конкурентов.

Характеристики:

• Максимальная рабочая мощность генератора: 7,500
• Внесено в список UL
• Годовая гарантия

Входящая в комплект поставки nema 3R защита от дождя блок питания обеспечивает безопасность ваших соединений в то же время позволяя универсальное место установки.

Проверьте цену на Amazon

3. Reliance Controls Corporation 51410C для генераторов мощностью до 12500 рабочих ватт — быстрая и простая установка

51410C не является серьезным конкурентом только потому, что его можно использовать до 12500 рабочих ватт.

Упрощенный дизайн позволяет быстро и легко установить как дома, так и в офисе.

Этот набор ручных переключателей включает высококачественный стальной корпус с порошковым покрытием , шесть комбинированных заглушек, переустанавливаемые автоматические выключатели с номинальным током ответвления и двухпозиционные переключатели без отключения.

Характеристики:

• Максимальная мощность генератора в ваттах: 12500
• Предназначен для быстрой и простой установки
• 2-летняя гарантия на продукт

Проверить цену на Amazon Generac RTSW200A3 — это универсальный автоматический переключатель резерва, созданный для питания всего дома или небольшого офиса.

Этот однофазный переключатель на 200 ампер, 120/240 В имеет удобный разъединитель для обслуживания, который упрощает обслуживание или ремонт.

Корпус Nema 3R защищает ваш коммутатор, сохраняя при этом легкий доступ к нему.

Характеристики:

• Максимальная рабочая мощность генератора: 48000
• Внесены в список UL / CUL
• 2-летняя гарантия на продукт

Проверить цену на Amazon

Что такое заземление?

Подключение безобрывного переключателя к дому — это процесс, который мы предлагаем доверить профессионалам, но если вы не против решить его самостоятельно, вот краткий обзор.

Заявление об ограничении ответственности
Это общее руководство, и я не несу ответственности за материальный ущерб или травмы, понесенные в результате использования любой информации, содержащейся в этой статье.

1. Найдите коробку панели и определите, где вы хотите установить коммутатор (установка коммутатора рядом с коробкой панели является обычной практикой для упрощения установки).
2. Закрепите автоматический переключатель на стене и убедитесь, что он надежно защищен от любых препятствий или устройств.
3. Найдите главную электрическую панель дома и отключите основное питание. (всегда дважды проверяйте, отключено ли питание, проверяя приборы).
4. Правильно подключите провода, идущие от безобрывного переключателя к выключателям , которыми вы хотите управлять в распределительной коробке.
5. Используя подходящее сверло диаметром 1 ½ дюйма, просверлите отверстие в стене дома снаружи, чтобы пропустить через него электрические провода.
6. Установите прилагаемую электрическую коробку над отверстием снаружи дома.
7. Пропустите соответствующий электрический кабель от распределительной коробки через отверстие к безобрывному переключателю .
8. Найдите электрическую розетку, входящую в комплект поставки коммутатора, и подключите ее к электрическому кабелю на наружной коробке . Установите электрическую розетку в коробку.
9. Подключите другой конец того же кабеля к безобрывному переключателю в доме .
10. Перед проверкой работы убедитесь, что ваш портативный генератор находится в рабочем состоянии.
11. Чтобы проверить работу , отключите основное питание дома и подключите генератор к электрической розетке вне помещения.
12. Переведите переключатель с линии на генератор и убедитесь, что подключенные цепи получают адекватную мощность от генератора.
13. Если все в рабочем состоянии, верните переключатель в исходное положение, выключите генератор и снова включите основное питание.
14. Закройте отверстие в стене, чтобы внутрь не попала погода, насекомые и влага.

Заключение

Мы надеемся, что это руководство предоставило вам информацию, необходимую для решения, какой переключатель передачи выбрать и как его установить.

Безобрывный переключатель — отличное вложение, помогающее восстановить подачу электроэнергии в случае отключения электроэнергии, когда важные устройства должны продолжать работать.

Поскольку доступно так много стилей и приложений, я хочу услышать ваш опыт из первых рук.

Использовали ли вы в доме передаточный переключатель? В каких ситуациях вам помог автоматический переключатель?

Скотт Крагер купил generatorgrid.com летом 2020 года и быстро начал покупать все генераторы под солнцем! В настоящее время у него более десятка генераторов, и их число быстро растет.Он живет в Портленде, штат Орегон, рядом со своей семьей и друзьями.

Последнее обновление 2021-06-05 Партнерские ссылки и изображения из Amazon Product Advertising API

Малые генераторы | PECO — An Exelon Company

Если вы рассматриваете вариант подключения солнечной энергетической системы к системе распределения электроэнергии PECO, вы должны выполнить определенные требования, прежде чем двигаться дальше. В общем, этот раздел применяется к генераторам меньшего размера (например, к проектам электроснабжения жилых домов).

Процедуры и требования

Пожалуйста, соблюдайте процедуры и требования для подключения малых генераторов к системе передачи или распределения PECO. Требуется форма услуги и счетчика, а также соответствующее приложение для подключения.

Руководство по подключению

Для небольших генераторов с номинальной мощностью 50 кВт или менее см. «Желтую книгу» PECO. Требования к параллельной работе для потребителей с генерацией не более 50кВт (pdf).

Для больших генераторов с номинальной мощностью более 50 кВт см. «Серую книгу» PECO. Требования к подключению для параллельной работы для выработки электроэнергии мощностью более 50 кВт (pdf) для руководства по подключению генераторов к распределительной системе PECO.

Вообще говоря, объекты распределенной генерации, сертифицированные национально признанными испытательными лабораториями и отвечающие определенным стандартам Института инженеров по электротехнике и электронике (IEEE), Лаборатории андеррайтеров и Национального электротехнического кодекса, могут иметь право на подключение в рамках ускоренной проверки. процесс, предусмотренный на Уровнях 1-3.Пожалуйста, посмотри Кодекс коммунальных предприятий Пенсильвании — раздел 52, глава 75 (Стандарты портфеля альтернативных источников энергии) для конкретных квалификационных требований (экранов) для каждого уровня присоединения.

Плата за подачу заявки

Плата за подачу заявки зависит от уровня подключения. Посмотреть таблицу сборов (pdf).

Плата за подачу заявки взимается за каждую поданную заявку на присоединение. Заявки, полученные PECO без оплаты, не будут включены в процесс присоединения для рассмотрения PECO.

PECO Connect-The-Grid — это универсальный онлайн-инструмент для подрядчиков в области солнечной энергетики, позволяющий отправлять, систематизировать, просматривать, обмениваться данными, обновлять и отслеживать свои заявки на подключение. Нажмите здесь, чтобы посмотреть видео, чтобы узнать больше, в том числе о том, как зарегистрироваться.

Заявки и соглашения на присоединение

Заявки на присоединение требуются для всех частных генераторных установок, подключенных к распределительной системе PECO. Обычно подрядчики заполняют и подают заявку от имени клиентов.Приложение запрашивает техническую информацию, которую опытный подрядчик знает, как предоставить.

Мы больше не принимаем заявки по электронной почте. Пожалуйста, нажмите кнопку «ПРИМЕНИТЬ СЕЙЧАС» ниже. Или вы можете посетить https://peco.connectthegrid.com/#/login/, чтобы зарегистрироваться и отправить свои заявки в электронном виде.

Готовы подать заявку в электронном виде?

ПОДАТЬ ЗАЯВКУ

Уровни применения:

• Уровень 1 — Инверторный блок мощностью 10 кВт и ниже

• Уровень 2, 3 или 4 — Генерация мощностью до 5000 кВт


* Заявители, желающие установить генерацию мощностью около 2000 кВт или более, должны связаться с PECO по телефону
1-833-732-6334 для руководства по определению соответствующего процесса подачи заявки.

Сборы за подачу заявления могут быть отправлены в PECO вместе с соответствующими сборами. Не забудьте указать адрес проекта в памятке чека. Отправляйте только чек или денежный перевод; не отправляйте наличные по адресу:

PECO
1050 W. Swedesford Rd.
Berwyn, PA 19312

После того, как ваша заявка будет введена в нашу систему, вы сможете отслеживать прогресс вашего проекта через нашу трекер проекта.Обратите внимание: для просмотра вашего проекта адрес электронной почты, который вы или ваш подрядчик вводите как часть заявки, должен совпадать с адресом электронной почты, который вы используете для входа в свою учетную запись на PECO.com.

Вопросы? Вызов 1-833-732-6334.

Сопутствующие услуги и информация

Информация об измерениях

Информацию о счетчиках для определенных сетевых средств учета см. В следующих документах:

Как работают системы аварийного электроснабжения

Генератор с приводом от двигателя — это простой способ снабдить ваш дом аварийным питанием.Они относительно недороги (типичная цена генератора на 5000 ватт составляет от 600 до 1200 долларов), вырабатывают чистую синусоидальную мощность 120 или 240 вольт и потребляют всего около галлона газа каждые два часа или около того (при 1000 -ваттная мощность). Вы также можете приобрести генераторы, работающие на дизельном топливе или пропане.

Бензиновый генератор мощностью 5000 Вт Этот генератор имеет двигатель мощностью 10 лошадиных сил и генератор мощностью 5000 ватт с номинальной импульсной мощностью 6500 ватт.Бензобак (черный, установлен в верхней части рамы) вмещает 7 галлонов и работает около 12 часов при потребляемой мощности 1000 Вт. Этот генератор выдает на выходе 120 или 240 вольт. Он показан с заземляющим кабелем и 240-вольтовым кабелем, который подключает его к электрической панели дома.

К недостаткам генераторов с двигателем можно отнести:

• Хранилище топлива
• Шум (особенно менее дорогие модели)
• Техническое обслуживание двигателя

Хранение топлива может доставлять неудобства — бензин нельзя хранить больше месяца или около того, если вы не используете химические вещества, стабилизирующие топливо, и даже в этом случае срок хранения относительно короткий.Вам необходимо регулярно менять инвентарь, чтобы избежать проблем.

Здесь, в доме Брейнов, у нас есть генератор мощностью 5000 ватт. С помощью генератора мы можем запустить практически все в доме, включая колодезный насос, водонагреватель и холодильник. Единственное, что мы не можем запустить, это тепловой насос, поэтому у нас есть газовые журналы в качестве резервного источника тепла. Мы действительно меняем использование, но для нас это не большая проблема. Например, мы запустим холодильник на час, а затем выключим его, чтобы запустить скважинный насос.

Инвертор — это электрическое устройство, которое преобразует мощность 12 вольт в мощность 120 вольт. Обычно вы запускаете инвертор от аккумулятора вашего автомобиля или от аккумулятора глубокого цикла, который вы покупаете специально для питания инвертора. Инвертор — очень простое и недорогое решение, если вы можете поддерживать свою потребляемую мощность в диапазоне 200 Вт. Если вы хотите создать более сложную систему, инверторы могут быть хорошим вариантом примерно до 2500 Вт, хотя в этот момент они, как правило, становятся дорогими (инвертор на 2500 Вт может стоить от 600 до 1000 долларов, а затем вам нужно купить ряд аккумуляторов глубокого разряда и система зарядки).Инверторы имеют два основных преимущества:

• Они молчат
• Они не требуют обслуживания (если вы используете их от автомобильного аккумулятора — если вы создаете собственный аккумуляторный блок глубокого цикла, вам придется обслуживать аккумуляторы).

Вот некоторые вещи, о которых следует подумать при выборе инвертора:

• Вы можете купить небольшой квазисинусоидальный инвертор мощностью 150 или 300 Вт примерно за 50 долларов и подключить его к прикуривателю автомобиля.Он может управлять несколькими лампочками, радио, маленьким телевизором и т. Д.
• Аккумулятор автомобиля имеет запас хода номиналов . Типичный рейтинг составляет 80 минут, что означает, что аккумулятор может обеспечивать ток 25 А при 12 В в течение 80 минут. Если вы потребляете 120 Вт непрерывно, это означает, что вы постоянно потребляете около 10 ампер из автомобильного аккумулятора. Типичный автомобильный аккумулятор может обеспечивать питание такого уровня примерно на три часа. Батарея глубокого разряда может обеспечивать питание такого уровня в течение шести или восьми часов.Затем вам нужно будет перезарядить аккумулятор (на это потребуется время). Однако, если вы используете две компактные люминесцентные лампы по 15 Вт каждая, общее потребление составит всего 30 Вт или 2,5 А при 12 В. Автомобильный аккумулятор может обеспечивать питание на этом уровне около 12 часов. Батарея глубокого разряда может обеспечить питание на день или два на этом уровне.
• Генератор переменного тока типичного автомобиля может обеспечить максимум около 700 Вт. Чтобы запустить инвертор мощностью более 300 Вт от автомобиля, вам необходимо подключить его напрямую к автомобильному аккумулятору с помощью кабелей, и вам нужно будет постоянно запускать двигатель автомобиля.Тогда было бы гораздо эффективнее купить бензиновый генератор.

Из этого обсуждения вы можете видеть, что инвертор имеет смысл только для очень малых мощных нагрузок в течение относительно коротких периодов времени. Вы можете построить большую и сложную аккумуляторную систему для работы вашего инвертора, если захотите, но это может обойтись дорого.

(Обратите внимание, что большой блок батарей, подключенный к инвертору, является важной частью большинства домашних солнечных систем. В этом случае для подзарядки батарей используются солнечные панели.Подробнее см. Как работают солнечные элементы.)

Здесь, в семье Brain, у нас есть инвертор на 140 Вт. Запускаем генератор днем. Ночью мы используем инвертор, подключенный к машине, для питания одной или двух компактных люминесцентных ламп, которые обеспечивают свет в доме.

Генераторы природного газа для домашнего использования

ОСНОВНЫЕ ФАКТЫ, КОТОРЫЕ НЕОБХОДИМО ЗНАТЬ О ПРИРОДНОМ ГАЗЕ

Давайте сначала рассмотрим некоторые основные факты о природном газе (NG). (Если вас не интересуют эти подробности, перейдите сразу к сравнительной таблице и рейтингам генераторов).Более половины домов в США используют природный газ для отопления. Это делает газовые системы наиболее распространенным типом резервных домашних генераторов. С технической точки зрения ПГ — это горючая смесь углеводородных газов, состоящая в основном из метана. Это ископаемое топливо, которое находится в резервуарах под землей. В США это топливо поступает в основном из Северной Америки.

При коммерческом использовании NG подвергается обработке, при которой удаляются практически все материалы, кроме метана. Очищенный газ можно сжимать и хранить под землей для будущего использования.ПГ транспортируется по межгосударственным трубопроводам при высоком давлении от 200 до 1500 фунтов на квадратный дюйм (psi). От линий электропередачи он поступает к шлюзовым станциям, которые обычно снижают давление в распределительных системах до 100-200 фунтов на квадратный дюйм. Трубы распределительной системы, называемые магистральными, переносят ПГ от ворот в районы потребителей, где районные регуляторы дополнительно снижают нагрузку на конечных пользователей.

Отдельным потребителям, например домам или зданиям, газовый газ без давления доставляется по трубам малого диаметра (0.5-1,5 «), называемые» услугами «. Крупные промышленные, коммерческие потребители и потребители электроэнергии иногда получают сжатый ПГ непосредственно из межгосударственных трубопроводов. Бытовые электроприборы обычно рассчитаны на работу при давлении 0,1-0,2 фунта на квадратный дюйм и обычно включают в себя регулятор для снижения входящего давления в линии до этого уровня. Давление природного газа во многих домах, обслуживаемых старыми линиями, составляет 0,2-0,3 фунта на квадратный дюйм. Новые сервисные линии могут работать при давлении 2-50 фунтов на квадратный дюйм. Для этих систем в счетчике газа есть регулятор, который снижает входящее давление до 0.2-0,25 фунта на кв. Дюйм. Большинство генераторов для дома или коммерческого использования в настоящее время рассчитаны на работу при стандартном давлении газа 0,18-0,25 фунтов на квадратный дюйм (от 5 до 7 дюймов водяного столба), поэтому у вас не должно возникнуть проблем. Однако иногда некоторым мощным моделям может потребоваться более высокое давление топлива. Еще одна важная вещь, которую нужно знать о ваших услугах, — это пропускная способность вашего счетчика, которая указана на его паспортной табличке — мы обсудим это ниже.

ГЕНЕРАТОРЫ ПРИРОДНОГО ГАЗА ДЛЯ ДОМАШНЕГО ИСПОЛЬЗОВАНИЯ

Термин «генератор» в электроэнергетике обычно относится к устройству, содержащему комбинацию двигателя с электрогенераторной головкой, собранной вместе в виде единой части оборудования, называемой генераторной установкой .Генераторы, двигатель которых работает на природном газе, обычно стоят примерно столько же, что и устройства, работающие на пропане, и, как правило, дешевле дизелей. Их можно найти в продаже по цене около 200-300 долларов за киловатт. Обычно стационарные системы резервного питания выбираются в зависимости от типа топлива, которое вы уже используете для отопления. Поэтому генератор природного газа — очевидный выбор устройства резервного питания для домов, подключенных к линии NG. Дополнительную информацию см. В нашем руководстве по резервным генераторам для домашнего использования.Помимо частных домов, генераторы природного газа используются в коммерческих установках, хотя для таких применений чаще используются дизельные двигатели из-за их более высокой надежности.

Главное преимущество устройства, работающего на природном газе, заключается в том, что оно подключается непосредственно к домашней газовой магистрали, поэтому вам не нужно хранить какое-либо топливо. Он может обеспечивать аварийное питание до тех пор, пока есть топливо (за исключением коротких перерывов для замены масла и другого необходимого периодического обслуживания). Подробное пошаговое руководство по выбору, настройке и подключению см. В нашей электронной книге.

КАКОЙ ЛУЧШИЙ ГЕНЕРАТОР ПРИРОДНОГО ГАЗА?

Ведущими производителями оборудования резервного питания для жилых домов в США являются Generac®, Briggs & Stratton, Cummins® Onan® и Kohler®. Компания Caterpillar производит преимущественно крупногабаритные устройства промышленного назначения. Coleman больше не производит генераторные установки, а активы Coleman’s Powermate были приобретены компанией PRAMAC. Резервные модели Generac часто продаются под торговой маркой Guardian®. Серия Guardian® предлагает, вероятно, самый широкий выбор автоматических систем при одной из самых низких затрат на киловатт.Они варьируются от 8 до 22 кВт для бытовых моделей с воздушным охлаждением и от 25 до 60 кВт для коммерческих моделей с водяным охлаждением. Насколько я могу судить, исходя из документации по продукту, бренды Siemens, Eaton и Honeywell были частными торговыми марками Generac®. Автоматические системы GE и Milbank были построены и обслуживались Briggs & Stratton. Briggs & Stratton, кстати, в настоящее время действует в соответствии с главой 11 защиты от банкротства. В настоящее время большинство производителей предлагают 5-летнюю ограниченную гарантию. Компания Champion Power Equipment предлагает 10-летнюю гарантию на некоторые модели.См. Диаграмму ниже, а также наш обзор бытовых генераторов для сравнительных оценок ведущих брендов. Обратите внимание, что большинство производителей не включают пусковой аккумулятор, который необходимо покупать отдельно. Также обратите внимание, что многие бытовые модели NG обычно работают на двух видах топлива: они также могут работать на пропане после простой регулировки DYI. Такие модели обычно рекламируются их мощностью пропана, которая может быть немного выше. В нашей рейтинговой таблице на 2020 год ниже представлены цифры для NG, которые всегда ниже.

Модель	Марка	Вт на NG	Кейс
7177	Generac®	16 кВт	алюминий
40555	Briggs & Stratton	14.4 кВт	оцинкованная сталь
14RESAL	Колер®	12 кВт	композит
100294	Чемпион	12,5 кВт	сталь

Генераторы NG доступны в Интернете, у дилеров и в магазинах бытовой техники. Часто вы можете купить в Интернете дешевле, вам просто нужно будет найти профессионального установщика. В качестве альтернативы, если вы предпочитаете, вы можете работать с местным подрядчиком, который выполнит как доставку, так и установку, но затем он, вероятно, попытается добавить наценку к стоимости генератора.

ОСНОВЫ УСТАНОВКИ

Разумеется, в руководствах производителя содержатся подробные требования к установке. Однако стоит заранее узнать основные детали. Прежде всего проверьте емкость вашего имеющегося газового счетчика. Во многих домах она может составлять 250 кубических футов в час или меньше (1 CFH≈1000 БТЕ / ч). Этого недостаточно для работы больших устройств мощностью 14 кВт и выше. Стоимость замены счетчика на счетчик большего объема уточняйте в коммунальной компании. Если окажется, что это слишком дорого, возможно, вам придется выбрать генераторную установку меньшего размера.Также обратите внимание, что вы не можете подключать какой-либо источник питания напрямую к домашней проводке. Электрическое подключение к системе электропроводки должно выполняться через специальный безобрывной переключатель , который обычно входит в состав автоматических систем. Все генераторы должны работать только на открытом воздухе, , но большинство автоматических выключателей рассчитаны на работу внутри помещений. Установка и все подключения, конечно же, должны выполняться квалифицированными профессионалами. Вам следует проконсультироваться с местными поставщиками топлива или пожарной службой, чтобы проверить нормы и правила, и настоять на их соблюдении установщиком.Например, местные нормы могут предписывать конкретную трассу газопровода. Как правило, система должна быть расположена как можно ближе как к источнику топлива, так и к главной электрической панели обслуживания. Выхлопные газы должны находиться вдали от окон и дверей на расстоянии не менее 10 футов в соответствии с NFPA 37.

Генератор следует размещать на возвышенности, где уровень воды не будет повышаться и не подвергать его опасности. Установите его на ровной поверхности и оставьте со всех сторон достаточно места для обслуживания.Генератор обычно устанавливается на мелкий гравий или щебень. Если требуется бетонная плита основания, проверьте местные нормы и правила.
Размеры, конструкция и компоновка труб должны соответствовать NFPA 54 и местным нормам. Вот несколько основных правил. На линии подачи газообразного топлива должен быть установлен как минимум один ручной запорный вентиль. Подключение к топливу должен производить квалифицированный сантехник. Убедитесь, что он использует трубы, одобренные AGA, и соответствующий герметик для труб или герметик для швов. Помните, что природный газ очень взрывоопасен.Даже малейшая искра может воспламенить его и вызвать взрыв. Все установленные трубопроводы газового топлива необходимо продуть и проверить на герметичность перед первым запуском в соответствии с применимыми стандартами и правилами. Обратите внимание, что природный газ, который легче воздуха, имеет тенденцию собираться на возвышенностях в случае утечки. При подключении газопровода к генератору используйте гибкий топливопровод, чтобы вибрация не вызывала утечки в точках подключения. Не сгибайте гибкий топливопровод более чем на 10 градусов.Там, где топливо поступает в генератор, установите тройник для контроля давления. После установки системы убедитесь, что давление топлива не опускается ниже требуемого минимума, который обычно составляет 5 дюймов водяного столба или 0,18 фунта на квадратный дюйм.

Все товарные знаки, торговые наименования и названия услуг являются собственностью соответствующих владельцев.

7 лучших домашних генераторов 2021 года

Наши редакторы самостоятельно исследуют, тестируют и рекомендуют лучшие продукты; вы можете узнать больше о наших процесс обзора здесь.Мы можем получать комиссию за покупки, сделанные по выбранным нами ссылкам.

Домашние генераторы — это идеальный способ оставаться на связи и комфортно даже во время отключения электроэнергии. Эти установленные генераторы устраняют многие головные боли, связанные с использованием портативных генераторов, такие как регулярная дозаправка, использование удлинительных шнуров длиной в несколько футов и постоянный шум от шумного двигателя.

Резервные домашние генераторы — это инвестиции, но они предлагают повышенную мощность и готовы к работе при отключении электроэнергии.Обычно они имеют мощность от 7 кВт до 22 кВт или более при установке для домашнего использования. Для поддержания работы таких важных приборов, как холодильник или кондиционер, в домашних генераторах используется природный газ или пропан. В качестве альтернативы вы можете купить домашние генераторы, работающие на дизельном топливе, но имейте в виду, что дополнительные правила могут регулировать установку этого типа домашнего генератора.

Домашние генераторы различаются по мощности, и вы должны учитывать как пусковые, так и рабочие ватты для потребностей вашего дома в электропитании.И имейте в виду, что резервные генераторы всегда должны устанавливаться с переключателем, чтобы предотвратить обратную подачу, которая может нанести вред электрической системе вашего дома, генератору или серьезным травмам и смерти рабочих коммунальных служб.

Здесь лучшие домашние генераторы для поддержания основных функций во время отключения электроэнергии.

В связи с ненастной погодой по всей стране и повышенным спросом на покупки в Интернете товаров, указанных в этой статье, может быть нет в наличии. Эта статья будет регулярно обновляться с использованием продуктов, которые мы рекомендуем.

Окончательный вердикт

Если вы ищете хорошо оборудованный генератор для наиболее часто используемых бытовых приборов и удобств, вам подойдет домашний генератор Generac Guardian мощностью 10 кВт (см. У Lowe’s). Он предлагает необходимую мощность, используя природный газ или пропан, и может удаленно контролироваться с помощью системы мониторинга мобильной связи Generac. Для более доступного варианта выберите генератор Generac PowerPact мощностью 7500 Вт (см. На сайте Northern Tools). Вам придется довольствоваться меньшим количеством подключенных устройств, но это позволит поддерживать работу самых важных элементов во время отключения электроэнергии.

Последние несколько лет Эрика Пуисис занимается бытовой техникой и инструментами, облегчающими повседневную жизнь. Имея опыт изучения лучших бытовых генераторов и портативных генераторов и разработки руководств по покупке, которые помогают потребителям делать осознанный выбор, она знакома с важными функциями и брендами, обеспечивающими надежную работу.

Все, что вам нужно знать о покупке генератора

Эрика Пуисис

Когда электричество отключается, генератор — лучший выбор, чтобы все работало.Генераторы предлагают источник энергии по запросу, который может поддерживать работу приборов или оборудования в случае отключения электроэнергии. На них также полагаются в автономных сценариях, когда вам может потребоваться работать с электроинструментами или небольшими приборами, например, в кемпинге или на удаленной рабочей площадке.

Большинство генераторов работают от двигателя, работающего на бензине, пропане или природном газе. Этот электродвигатель вырабатывает мощность, необходимую для работы устройств, подключенных к генератору через удлинители для тяжелых условий эксплуатации, или для подачи питания на определенные цепи в вашей домашней электросети через безобрывный переключатель.Когда закончится топливо, закончится и ваша мощность, поэтому для бесперебойной работы важно внимательно следить за манометром.

При покупке генератора вы захотите выбрать тип генератора, который подходит для вашей ситуации: домашний резервный блок, портативная версия или модель инвертора. Другие важные факторы, которые необходимо взвесить, включают мощность, источник топлива и бюджет. Генераторы для всего дома являются самыми дорогими — от 3000 долларов и выше. Переносные генераторы обычно стоят от 300 до 1000 долларов и более, тогда как экономичные инверторные генераторы начинаются с 300 долларов, но быстро растут в цене.

Вт

Ватты, производимые генератором, измеряют мощность, доступную устройству для работы всего, что к нему подключено. Это одна из самых важных вещей, которые нужно знать о любом генераторе, который вы рассматриваете.

Чтобы узнать, сколько ватт вам понадобится для генератора, сложите мощность приборов или оборудования, с которыми вы, скорее всего, будете одновременно работать. Это даст вам представление о нагрузке, которую ваш генератор должен будет выдерживать.

Обратите внимание также на начальную и бегущую ватт. Многим приборам требуется больший скачок мощности во время запуска по сравнению с их текущим потреблением энергии. Если вы не учитываете начальную мощность, вы можете перегрузить генератор при включении электроприборов или других устройств. Как правило, вам нужно только добавить наивысшую пусковую мощность к общему количеству требуемых ватт, поскольку вы, скорее всего, не будете запускать все устройства или устройства на генераторе одновременно.

Увеличение ватт мощности обычно означает повышенную стоимость при покупке генератора, но лучше иметь достаточную мощность, чем оставаться в темноте или выбирать между включением холодильника или охлаждением с помощью вентилятора.

Вид топлива

Генераторы обычно работают от одного из трех источников топлива — бензина, природного газа или пропана.

Бензиновые генераторы являются наиболее распространенными, но также требуют особых мер предосторожности в отношении выхлопных газов и отравления угарным газом. Всегда убедитесь, что газогенератор работает вне любых закрытых помещений (включая ваш дом или гараж), где есть соответствующая вентиляция .

Вам также необходимо принять меры для правильного хранения бензина в течение длительных периодов простоя генератора.Стабилизатор топлива — это один из методов обеспечения того, чтобы бензин в вашем генераторе оставался готовым к использованию.

Пропан и природный газ чаще используются для более крупных домашних резервных генераторов. Эти виды топлива обычно также считаются более чистыми источниками топлива и обеспечивают источник энергии по запросу.

Альтернативой генераторам, работающим на топливе, являются модели на солнечных батареях или батареях. Возможности и время работы этих машин сильно различаются, но они могут быть подходящим вариантом, если у вас есть более минимальные потребности в энергии.Многие генераторы с батарейным питанием также являются безопасной альтернативой источника питания в помещении.

Автоматический запуск

Некоторые домашние генераторы автоматически срабатывают при отключении электроэнергии. Эта функция автоматического запуска позволяет генератору начать подачу энергии в электрическую сеть вашего дома без ручного запуска, часто связанного с портативными генераторами.

Генератор с функцией автоматического запуска может быть особенно ценным, если вы путешествуете длительное время или у вас есть второй дом.Душевное спокойствие, которое приходит с осознанием того, что ваш генератор автоматически вмешается, чтобы поддерживать жизненно важные системы в рабочем состоянии (например, отстойник, система отопления и охлаждения и т. Д.), Стоит более высокой цены, которая часто идет с этими системами.

Обратите внимание, что это не то же самое, что электронный запуск, то есть способность запускать генератор нажатием кнопки, а не запуск с отдачей, типичный для большинства небольших моторных машин. В случае генератора, оснащенного электронным пуском, вам все равно нужно будет запустить генератор вручную, чтобы начать подачу энергии.

Безобрывный переключатель

Если вы планируете использовать свой генератор для питания проводных устройств, ищите машину, которая может быть установлена ​​для работы с безобрывным переключателем. Профессионально установленный безобрывный переключатель безопасно отключит ваш дом от электросети и подаст электроэнергию от генератора в определенные цепи домашней электросети.

Никогда не подключайте генератор к стандартной электрической розетке — это может создать опасность поражения электрическим током, в том числе обратного тока, что может поставить под угрозу коммунальных работников, которые могут ремонтировать линии электропередач.

Портативный

Один из самых популярных типов генераторов, переносные генераторы представляют собой относительно компактные устройства, обычно устанавливаемые на колесах для облегчения размещения и мобильности. Их можно использовать для самых разных целей, в том числе в качестве вспомогательного источника питания на стройплощадках или во время перебоев в подаче электроэнергии для поддержания работоспособности приборов и электроники.

В качестве источника топлива переносные генераторы используют бензин или пропан. По этой причине крайне важно, чтобы вы никогда не использовали портативный генератор в замкнутом пространстве, включая ваш дом, гараж или сарай.Даже при открытых окнах или другой вентиляции угарный газ может быстро заполнить пространство и создать опасную для жизни ситуацию. Даже при использовании на улице убедитесь, что генератор находится на безопасном расстоянии от окон и дверей, чтобы выхлопные газы не проникали в дом и не влияли на качество воздуха.

Этот тип генератора лучше всего подходит для питания прибора или двух и более мелких инструментов или предметов с электроприводом, таких как вентиляторы или фонари. Чем выше мощность генератора, тем большую нагрузку он может выдерживать.В общем, портативные генераторы сделают жизнь более сносной, но не обеспечат всех удобств, к которым вы можете привыкнуть во время отключения электроэнергии, например центральной системы кондиционирования воздуха, водонагревателя и других крупных приборов. Однако он может поддерживать работу холодильника при включении некоторых вентиляторов и нескольких ламп. Опять же, проверьте мощность любой модели портативного генератора, которую вы собираетесь приобрести, и посмотрите, как она соотносится с вашими ожидаемыми потребностями в энергии.

Никогда не подключайте электроприборы к портативному генератору и не включайте генератор в стандартную электрическую розетку.Если вы хотите подавать питание на электроприборы, приобретите передаточный переключатель, профессионально установленный электриком. Вам нужно будет вручную щелкнуть несколько переключателей, чтобы безопасно отключить ваш дом от электросети и переключиться на источник питания генератора, но это единственный безопасный способ подать питание от генератора на электрическую цепь вашего дома и проводные устройства.

Инвертор

В качестве альтернативы стационарным домашним генераторам и шумным портативным генераторам рассмотрите инверторный генератор.Этот тип генератора также работает на бензине, но он известен более высокой топливной экономичностью и более чистыми выбросами.

Инверторные генераторы, как правило, более компактные и прочно выглядящие, чем портативные генераторы, приобрели популярность для использования в развлекательных мероприятиях, таких как кемпинг и катание на хвосте. Однако сегодня на рынке представлен широкий спектр инверторных генераторов, в том числе более мощные модели, которые могут обеспечивать питание бытовой техники, освещения и других устройств почти так же, как домашние резервные генераторы или портативные генераторы.

Инверторный генератор потребляет меньше бензина, чем большинство портативных генераторов. Это связано с тем, что эти генераторы регулируют выходную мощность двигателя в соответствии с потребляемой мощностью — когда требуется меньшая мощность, двигатель дросселируется. По мере увеличения потребности в мощности генератор увеличивает обороты двигателя, чтобы обеспечить увеличенную мощность. В результате генератор потребляет меньше бензина, чем если бы он работал постоянно на полную мощность. Инверторный генератор также тише по сравнению со многими моделями портативных генераторов.

Подумайте об инверторном генераторе, если вам нужен компактный и экономичный источник энергии для периодической работы вне сети, или выберите более надежную модель, если вы хотите использовать его дома, но ожидайте, что вес и размеры генератора значительно увеличатся. Мощные инверторные генераторы могут весить несколько сотен фунтов. Стоимость инверторного генератора обычно выше, чем у сопоставимых портативных генераторов, но топливная эффективность и пониженный коэффициент шума могут сделать его выгодным вложением в долгосрочной перспективе.Вы можете рассчитывать заплатить около 300 долларов за легкий инверторный генератор начального уровня и 3000 долларов или больше за надежную модель, способную питать бытовую технику во время длительного отключения электроэнергии.

Домашний режим ожидания

Для получения максимальной мощности по требованию рассмотрите возможность использования домашнего резервного генератора. Эти установленные генераторы большой мощности готовы подавать электроэнергию в течение нескольких часов, нескольких дней или более благодаря легкодоступному источнику топлива и высокой мощности.

Резервные генераторы — это стационарные агрегаты, которые устанавливаются вне дома и подключаются к пропановому топливному баллону или линии природного газа.Емкости с пропаном обычно имеют размер от 500 до 1000 галлонов и могут прослужить до недели или более, в зависимости от энергопотребления. Резервный генератор, подключенный к линии природного газа, может обеспечивать бесперебойную подачу электроэнергии, пока имеется поток природного газа.

Резервные генераторы будут иметь значительно больше ватт, доступных для питания ваших бытовых приборов, водоотливного насоса, системы отопления и охлаждения и т. Д. Большинство бытовых моделей резервных генераторов имеют мощность от 10 000 до 20 000 Вт.

Генераторы для всего дома являются наиболее мощными типами резервных генераторов и обычно имеют мощность около 22 000 Вт. Это будет поддерживать большинство систем, которые вы привыкли иметь в своем доме, включая функции отопления и охлаждения. Но для наиболее бесперебойного уровня мощности некоторые домашние генераторы предлагают до 48000 Вт.

Чтобы безопасно использовать эту мощность для вашего удобства и комфорта в случае отключения электроэнергии, вам необходимо подключить генератор к передаточному переключателю, который отключит вашу электрическую панель от электрической сети, прежде чем энергия будет течь от генератора. через цепи.В отличие от портативных генераторов, которые требуют, чтобы вы вручную инициировали передачу энергии, домашние резервные генераторы, оснащенные автоматическим запуском и подключенные к профессионально установленному переключателю передачи, могут обеспечить плавный переход без помощи домовладельца.

Если вы испытываете частые или продолжительные перебои в подаче электроэнергии, наиболее практичным вариантом будет домашний генератор. Это сведет к минимуму или устранит простои и обеспечит максимальное время работы. При профессиональной установке домашний генератор также избавляет от проблем с выхлопными газами и защищен от атмосферных воздействий внутри его круглогодичного корпуса.

Однако для всех этих удобств вы можете рассчитывать на значительные вложения. Стоимость бытовых резервных генераторов начинается примерно с 3000 долларов, не считая стоимости установки, топливных баков и установленного переключателя. Резервные генераторы высокого класса или большой мощности могут достигать 4000-5000 долларов.

Generac: Предлагая одни из наиболее хорошо оборудованных генераторов для домашнего и коммерческого использования, существует широкий выбор моделей Generac на выбор. Компания производит все: от компактных, легких инверторных генераторов до надежных портативных генераторов и мощных, устанавливаемых для дома версий с мощностью 12 000 и более ватт.Цены на эти генераторы находятся в диапазоне от среднего до высокого в ценовом диапазоне генераторов, но известны своей долговечностью и наличием качественных компонентов.

Briggs & Stratton: Briggs & Stratton, популярный бренд в сфере производства малых двигателей, сочетает свои известные двигатели с большими и малыми генераторами. Вы можете выбрать из портативных моделей различных размеров, чтобы удовлетворить различные бытовые или небольшие коммерческие нужды. Или выберите инверторный генератор для большей экономии топлива дома или в дороге.Также доступны домашние резервные генераторы большой мощности с диапазоном опций от 8000 Вт до 48000 Вт и выше.

Champion: Champion специализируется в первую очередь на производстве портативных и инверторных генераторов. В обеих этих товарных категориях есть множество моделей на выбор, от моделей с более скромной мощностью до моделей с большей мощностью и увеличенной мощностью. Компания также производит некоторые генераторы для дома, но наибольшая концентрация продукции приходится на сегмент портативных или инверторных генераторов.

Хотя вы, возможно, не используете свой генератор на регулярной основе, вы хотите знать, что вы можете запустить его в любой день, и он будет готов к использованию. Чтобы убедиться, что ваш генератор в отличной форме, вам необходимо выполнить базовое обслуживание.

Производитель любого приобретаемого вами генератора должен предоставить основную информацию о техническом обслуживании, но в целом для большинства моделей генераторов рекомендуется делать следующее.

• Запускайте генератор не менее 30 минут один раз в месяц. Это предотвратит заклинивание двигателя и его компонентов и их предрасположенность к поломке или выходу из строя. Убедитесь, что вы эксплуатируете генератор только в хорошо вентилируемом открытом месте — даже во время этих коротких периодов технического обслуживания.
• Добавьте стабилизатор топлива в бак при длительном хранении бензинового генератора. Эта добавка поможет предотвратить коррозию, ржавчину и отложения. Неисправный газ является основной причиной отказа двигателя малого объема, поэтому не пренебрегайте надлежащим хранением топлива.
• Регулярно ремонтируйте или заменяйте компоненты двигателя, которые подвержены износу. Такие предметы, как свечи зажигания, воздушный и топливный фильтры и многое другое, могут со временем изнашиваться.
• Никогда не допускайте низкого уровня масла в генераторе. Это может вызвать серьезное повреждение двигателя или даже его выход из строя. Следите за уровнем масла и доливайте при необходимости.

Вложения, которые вы делаете в генератор, часто подкрепляются гарантией производителя. Большинство бытовых портативных и инверторных генераторов имеют двух- или трехлетнюю гарантию, которая распространяется на детали и работу.Резервные генераторы, которые обычно требуют больших вложений, обычно предлагают трех- или пятилетний гарантийный период.

Некоторые гарантии также покрывают дорожные расходы для технического специалиста, который приедет и обслужит генератор, но это зависит от производителя и модели, поэтому внимательно прочтите мелкий шрифт, чтобы узнать, что будет покрываться в этом отношении.

.

No related posts.
