Название крыши дома: Виды крыш для частного дома Классификация по конструкции: покрытие, материалы, названия, фото

Виды крыш частных домов (8 фото)

Это два основных типа крыши, но на этом разнообразие её видов не заканчивается. Существует огромное множество вариантов скатной модификации.

Он широко применяется при строительстве не жилых коттеджей, а подсобных помещений: гаражей, сараев, прочих хозяйственных построек.

Односкатная крыша

Однаскатная крыша зимой

Двухскатный вариант

Это классика, с которой каждый из нас знаком с детства. Ещё в Древней Руси строили избы с крышей такого вида благодаря его практичности и лёгкости установки. Ещё одно название этого вида – щипцовая крыша, т.к. щипец – это угол, который формируют два ската.

Двухскатная крыша

Двухскатная крыша для гаража

Вальмовый тип

Это модернизованная модификация двухскатного типа, только здесь скатов четыре. Два из них трапециевидны, два остальных – треугольные. Именно эти торцевые скаты, называемые вальмами, и подарили такое название целому направлению в строительстве. При возведении кровли этого вида применяется двойная затяжка, а каждый скат дополняется собственным водостоком.

Вальмовая крыша

Вариант оформления вальмовой крыши

Полувальмовая модификация

Основывается не на полных, а на усечённых торцевых скатах, которые расположены выше боковых трапециевидных.

Полувальмовая крыша

Декоративный вариант оформления вальмовой крыши

Мансардная (ломаная) крыша

Благодаря ломаным линям сканов под кровлей формируется полезная площадь, подходящая как для нежилого помещения (чердак), так и для жилого (мансарда) при достаточном утеплении.

Мансардная крыша

Мансардная крыша с 2 этажем

Шатровый вариант

Здесь скаты формируются четырьмя одинаковыми треугольниками, которые сходятся в одной верхней точке. Благодаря отличным аэродинамическим свойствам кровле такого типа не страшен сильный ветер, атмосферные осадки, не задерживаясь наверху, быстро соскальзывают, а в солнечные дни крыша прогревается сразу с нескольких сторон, поэтому в помещении под ней достаточно тепло.

Шатровая крыша

Схема шатровой крыши

Многощипцовый тип

Пожалуй, это самый привлекательный вид кровли, основанный на сочетании нескольких двухскатных крыш, в результате чего и получается много щипцов. Кровля этого типа покрывает сложные здания многоугольной формы со множеством всевозможных пристроек и мансард.

Многощипцовая крыша

Многощипцовая крыша изнутри

После выбора крыши для дома, Вам предстоит выбрать то, чем покрыть крышу. В статье виды кровли крыши мы подробно рассмотрим какие есть варианты покрытия крыши, а также их достоинства, недостатки и цену.

подробно о выборе конструкции [27 фото]

Что такое вальмовая крыша, и чем она отличается от шатровой? В чем причина популярности двускатной кровли: только простота монтажа или есть еще преимущества? Какие виды крыш вообще бывают? В чем их особенности? При виде многообразия возможных конструкций крыш эти вопросы — и еще с десяток других — возникают практически у каждого застройщика. И ответы на них нужно знать, иначе можно легко ошибиться с выбором конструкции кровли для дома. Особенно если строить дом вы планируете по типовому, а не индивидуальному проекту.

Не обещаем, что в этой статье вы сможете найти все ответы на свои вопросы по видам крыш. Но мы осветим самые важные моменты и тонкости, чтобы вы смогли выбрать идеальную кровлю для вашего дома.

Все крыши делятся на две большие группы: чердачные или холодные кровли, под которыми расположено нежилое помещение, и бесчердачные.

Для стран в умеренных и северных широтах чердачная крыша — это безусловный стандарт, от которого при строительстве домов стали отходить не так давно — 40-50 лет назад. Независимо от того, какой тип скатной крыши перекрывает дом, чердак под ней — это не только удобное место для хранения вещей, но и прослойка воздуха, которая дополнительно утепляет дом и снижает тепловые потери через кровлю. На крыше с вентилируемым чердаком редко нарастает лед зимой, а открытая стропильная система не загнивает и не покрывается грибком, если, конечно, кровля не протекает.

Бесчердачные виды крыш до появления современных эффективных теплоизоляционных материалов встречались крайне редко — когда из утеплителей только солома, мох и дернина практически невозможно сделать подкровельное помещение достаточно теплым, чтобы его можно было использовать, как жилое. Сейчас же дом с мансардной крышей — скорее, правило, чем исключение. В зависимости от конструкции кровли и уклона скатов, жилая площадь мансарды может составлять от 60% до 90% от площади этажа под ней. Поэтому утепленная кровля сильно снижает расходы на строительство дома за счет уменьшения его размеров или этажности.

Намного реже, но встречаются бесчердачные крыши без мансарды. В этом случае между этажом и кровлей вообще нет перекрытия. Такие типы крыш характерны для домов, в которых живут недолго и не круглый год. Характерный пример — альпийские шале или деревянные охотничьи домики.

Второй признак, который делит все крыши на две группы, — это угол наклона скатов. Кровля, угол наклона которой не превышает 12° считается плоской, а с большим уклоном — скатной.

Плоская крыша

Обычно плоской кровлей завершают строительство общественных, промышленных, офисных и многоэтажных жилых зданий. На частных домах до недавнего времени плоскую крышу практически не делали. Но с ростом популярности современных архитектурных стилей, вроде минимализма, хай-тека, индастриала и лофта, частные дома с плоской кровлей стали встречаться все чаще. Особенно у зданий, построенных в городской черте в районах с плотной застройкой. Это связано с важным преимуществом плоской кровли — возможностью сделать на ней зону отдыха. При этом обустраивать террасу сразу не обязательно — все типы плоских крыш можно переоборудовать под зону отдыха в любой момент.

К слову, о видах плоских крыш. У плоской кровли может быть целых пять вариантов кровельного пирога:

1. Стандартная плоская крыша. Базовый вариант кровельного пирога, в котором бетон закрывают пароизоляцией, поверх нее укладывают утеплитель и защищают его гидроизоляционным слоем.
2. Инверсионная плоская крыша. Старые виды плоских крыш иногда начинали протекать из-за разрушения гидроизоляционных материалов под воздействием ультрафиолетовых лучей. Чтобы избежать этого, гидроизоляцию стали стелить прямо на бетон, укладывая утеплитель уже поверх нее. Естественно, для такой конструкции можно использовать только непоглощающие влагу виды теплоизоляционных материалов: пенопласт, экструдированный пенополистирол.
3. Дышащая плоская крыша. Даже в качественно сделанный кровельный пирог плоской крыши может попадать влага. У обычной плоской кровли попадание влаги приводит к пузырению и растрескиванию. Чтобы вывести влагу из кровельного пирога, крышу делают дышащей. Для этого в толще кровельного пирога устанавливают аэраторы, заполненные сыпучим негигроскопичным утеплителем, например, керамзитом. Один аэратор обеспечивает вентиляцию 50 м2 крыши.
4. Эксплуатируемая плоская кровля. Этот тип плоской крыши дома как бы двуслойный: сначала делают стандартный кровельный пирог, только в качестве гидроизоляции используют не битумные материалы, а нетканые мембраны, а поверх него уже укладывают террасное покрытие. Это могут быть деревянные доски, керамическая или тротуарная плитка, гравийная посыпка.
5. Зеленая крыша. На плоской кровле можно сделать настоящий газон или даже посадить сад. Для этого укладывают базовый кровельный пирог, но гидрозащиту делают в несколько слоев из битумных и нетканых материалов. Поверх гидроизоляции делают дренаж, насыпают землю и высаживают растения. Чем крупнее растения, тем толще должен быть слой грунта.

Кроме возможности обустройства террасы, плоская крыша дает еще одно существенное преимущество: она вообще не уменьшает жилую площадь этажа под ней. Даже сложные мансардные крыши частных домов срезают часть площади скатами.

Скатная кровля

Хотя частные дома с плоской крышей сейчас строят чаще, чем раньше, все равно речь идет о долях процентов. Большинство кровель — скатные, то есть с заметным наклоном конструкции. Они проще и дешевле в монтаже, еще и служат дольше, поскольку влага, попавшая на скаты, быстро стекает со свесов в водосточную систему.

В отличие от воды, снег на скатной крыше с уклоном меньше 60° задерживается. Но не так, как на плоском покрытии, где выпавший снежный покров лежит мертвым грузом всю зиму, если его не чистить регулярно. Поэтому нагрузка на все виды скатных крыш частных домов в несколько раз меньше, чем на плоскую кровлю. Следовательно, и несущая способность фундамента со стенами может быть намного ниже, что заметно снижает стоимость строительства дома.

Кроме того, скатная кровля — это классика. Если дом выполнен в любом из традиционных стилей, то его нужно перекрывать скатной крышей. Плоская кровля на таком здании будет смотреться инородно и попросту некрасиво.

В отличие от плоской крыши, виды которой различаются структурой кровельного пирога, у скатных кровель может быть с десяток разных форм, не считая комбинированные варианты. О том, какие типы крыш бывают, и в чем их особенности — ниже.

Односкатная крыша

Дом с односкатной крышей встречается чуть ли не реже, чем с плоской кровлей. Обычно такую крышу делают у домов, которые выполнены в одном из ультрасовременных стилей, либо у хозяйственных зданий и сооружений: сараев, складов, навесов, гаражей.

Односкатная крыша очень проста: стропила опираются на две противоположных стены дома, которые выведены на разную высоту. В результате получается наклонная поверхность прямоугольной формы, на которую очень удобно укладывать любые виды кровельного покрытия: от металлочерепицы до сланца.

Из-за простейшей формы односкатная крыша очень надежна — у нее нет ни ендов, ни примыканий, ни коньков. Чтобы уложить на нее кровельное покрытие его не нужно долго подгонять и резать, его просто крепят ровными рядами. Поэтому вероятность ошибок при монтаже кровельного покрытия на односкатную крышу намного меньше. Снеговая нагрузка также распределяется по такой кровле равномерным слоем без образования снеговых мешков, за исключением участков, где через кровельное покрытие выведены трубы вентиляции и дымоход. Крыша получается долговечной и относительно недорогой — при ее монтаже не нужны доборные элементы, а кровельный материал настилают практически без обрезков.

Недостатка у дома с односкатной крышей всего два. Во-первых, не всем по душе такие простые, даже незамысловатые формы. Во-вторых, в регионах, где шторм и, тем более, ураган — не редкость, делать односкатные кровли нежелательно — при достаточной силе ветер, направленный точно в верхний свес, может повредить или даже сорвать крышу.

Двускатная крыша

Двускатная кровля — самый распространенный тип крыши дома. Каждый ее скат с одной стороны опирается на мауэрлат, закрепленный на стене, а с другой — на коньковую балку, которую обычно устанавливают посередине здания. Эта конструкция очень надежна и устойчива, особенно если связать стропила между собой затяжкой. Например, двускатная крыша на фото укреплена такой затяжкой сверху.

Стропильная система двускатной крыши с затяжкой

Оба ската двускатной крыши прямоугольные, поэтому на них без проблем можно укладывать любой тип кровельного покрытия. И если для стропил односкатной кровли иногда сложно найти достаточно длинные деревянные балки, то с двускатной таких проблем обычно не возникает.

В зависимости от длины скатов и их уклона выделяют следующие типы двускатных крыш:

1. Симметричные. Это классическая кровля, у которой оба ската одной длины и с одинаковым углом наклона.
2. Удлиненные. Один из скатов крыши делают более длинным, как бы продлевая его. Чаще всего скат удлиняют, чтобы сделать кровлю для гаража или навес для веранды.
3. Ассиметричные. У такой кровли скаты разные не только по длине, но и по наклону. Это придает крыше стильный современный вид. Но ветровая и снеговая нагрузка на ассиметричной кровле распределяется неравномерно, из-за чего расчет двускатной крыши сильно осложняется и должен обязательно выполняться специалистами.

Характерные примеры двускатных крыш приведены на фото ниже.

Несмотря на разную форму, все типы двухскатных крыш очень просты в монтаже. Сделать их лишь немногим сложнее, чем простую односкатную кровлю. Главный же недостаток такой кровли — ее чрезвычайная распространенность. Где бы вы ни строились, у подавляющего большинства домов по соседству тоже будет двускатная крыша, поэтому такая конструкция не подходит тем, кто любит выделяться на фоне окружающих.

Вальмовая крыша

Вальмовая или четырехскатная крыша лучше всего подходит для домов, в ветреных районах. У нее нет фронтонов, вместо них — два одинаковых треугольных ската. Соответственно, форма боковых скатов уже не прямоугольная, а трапециевидная, что заметно осложняет монтаж кровельного покрытия и увеличивает количество обрезков. Пример классической вальмовой крыши приведен на фото ниже.

Теоретически, при использовании бюджетного кровельного покрытия дом с четырехскатной крышей дешевле, чем с двухскатной, поскольку для него не нужно возводить фронтоны. Но на практике это не так. Стропильная система вальмовой крыши сложна в монтаже, а для ее перекрытия нужно больше времени и материалов. Поэтому при расчете стоимости строительства сложных кровель кровельщики умножают стандартную цену работ на повышающий коэффициент. В результате стропильная система четырехскатной крыши, да и все кровля в целом, обойдется вам на 10-15% дороже только за работу, не говоря уже о материалах.

Кроме того, с точки зрения строительства мансарды, вальмовая кровля — не лучший вариант. В этом смысле хуже показывает себя только шатровая крыша, под которой полезного места совсем мало. И дело не только в площади — для организации жилого пространства нужен естественный свет, который под четырехскатной кровлей можно получить только из дорогостоящих мансардных окон. Которые еще нужно правильно поставить, чтобы не было протечек.

Но у четырехскатной кровли есть не только недостатки. Так, дом с вальмовой крышей отлично выдерживает штормовые и ураганные ветра — в каком бы направлении ни дул ветер, он будет попадать на скат, поэтому вероятность срыва кровельного покрытия минимальна. Карнизы со всех четырех сторон защищают стены дома от намокания и не дают воде попадать на отмостку. А жесткая четырехреберная конструкция очень устойчива к деформации и выдерживает большие нагрузки.

Как и в случае с двускатной кровлей, вальмовая крыша бывает нескольких типов:

1. Классическая вальмовая кровля. У нее четыре ребра, которые тянутся от углов дома и соединяются на уровне конька.
2. Голландская полувальмовая крыша. У такой кровли укороченные треугольные скаты, которые опираются на фронтон. Высота фронтона составляет 50-75% от высоты конька.
3. Датская полувальмовая кровля. В этом случае над одним или сразу двумя треугольными скатами делают небольшой фронтон, в который вставляют окно.

Ниже на фото — четырехскатная крыша последних двух видов. Иногда к вальмовым относят и шатровую кровлю, но это отдельный вид крыши, который принципиально отличается по конструкции.

Шатровая крыша

В отличие от вальмовой, шатровая крыша сходится в одной точке — у нее нет конька. Такая кровля состоит из нескольких одинаковых скатов, что придает ей сходство с шатром. Отсюда и название. Это сходство хорошо видно на фото шатровых крыш ниже.

Как правило, количество скатов четное: встречаются крыши из 6, 8, 10 и даже 12 скатов, но чаще всего шатровая кровля бывает четырехскатной. Независимо от количества скатов у них всегда треугольная форма. В качестве сторон этого треугольника выступает мауэрлат и накосные стропила, которые одной стороной опираются на угол здания, а другой сходятся в коньковом узле. Дополнительную жесткость и устойчивость стропильные системы шатровых крыш получают за счет центральных стропил, которые связывают коньковый узел и центр стены, и нарожников. Благодаря такой конструкции нагрузка по кровле распределяется равномерно, что делает этот вид крыши одним из самых надежных и долговечных.

Недостатки у шатровых крыш такие же, как и у вальмовых: небольшая площадь мансарды, необходимость устанавливать слуховые окна для освещения, высокая стоимость строительства. Кроме того, перекрыть такой кровлей можно только дом в форме правильного квадрата. Впрочем, если вы не планируете обустраивать жилое пространство под кровлей, остальные недостатки легко перекрываются тем, как аккуратно и изящно выглядит шатровая крыша — примеры на фото:

Многощипцовая крыша

Если форма дома не прямоугольная, то без кровли со сложной геометрией не обойтись. Как правило, крыши у отдельных элементов таких домов делают из многочисленных двускатных кровель, которые как бы врезаются друг в друга. Поскольку правильная двускатная крыша образует щипец — островерхий фронтон, такие кровли называют многощипцовыми.

При «стыковке» двускатных кровель образуется множество ендов, примыканий и ребер. Учитывая, что кровельное покрытие чаще всего начинает течь именно в таких местах, многощипцовые виды крыш очень сложны в монтаже и дороги — цены на перекрытие такой кровли выше на 20-25%. Еще они очень чувствительны к качеству монтажа — даже небольшая ошибка при устройстве разжелобка со временем приведет к протечке. Поэтому для работы на таких кровлях нужно нанимать очень квалифицированных кровельщиков.

Тем не менее, при всех недостатках многощипцовых крыш, это один из самых простых способов перекрыть дом неправильной формы. К тому же, смотрятся они эффектно, особенно если сравнивать с простыми двускатными крышами. Вот несколько фото многощипцовых крыш разной конструкции для примера:

Как видно на фото, многощипцовая крыша может состоять не только из двускатных, но и из четырехскатных элементов. Особенно такое решение характерно для домов, выстроенных в форме буквы «Г» или «П». При этом «кукушки», встроенные в скат, почти всегда перекрываются двускатной кровлей и тоже считаются еще одним щипцом.

Ломаная или мансардная крыша

Крыша мансардного типа конструкции — это любая скатная кровля, спроектированная и построенная так, чтобы максимально увеличить полезную площадь мансарды. Есть два основных способа сделать это:

1. Ломаная кровля. В этом случае скат делят на две части: пологую сверху и с уклоном 60-70° вплоть до почти вертикальной сбоку.
2. Четырехщипцовая крестовая кровля (конверт). Такую крышу формируют две симметричные двускатные кровли, которые попарно соединяют противоположные стены дома.

Большинство мансардных крыш — это ломаные двускатные кровли. Но встречаются вальмовые и даже шатровые мансардные крыши. Независимо от формы, ломаные крыши очень прочные и устойчивые за счет соединения стропил и стоек горизонтальными затяжками. В некоторых случаях это позволяет даже уменьшить сечение досок и бруса, необходимого для строительства стропильной системы.

В зависимости от уклона обеих частей ската и расположения места «слома», площадь мансардного жилого помещения под такой кровлей составляет 70-90% от площади нижнего этажа. Так, мансардная крыша на левом фото обеспечивает намного большую полезную площадь, чем вариант кровли на правой фотографии, поскольку наслонные стропила установлены почти вертикально.

По сравнению с кровлей с прямыми скатами, цена мансардной крыши выше, но ненамного. И эта разница в стоимости с лихвой окупается значительным увеличением жилой площади. Устройство мансардной крыши может существенно повлиять на общую стоимость строительства дома только в северных регионах, где пологие верхние части скатов могут привести к серьезному росту снеговой нагрузки на несущие конструкции.

Четырехщипцовая крыша довольно дорогая в монтаже: у нее длинные ендовы, идущие от конька, две коньковых балки, четыре фронтона. Но она позволяет использовать почти все подкровельное пространство в качестве жилого и идеально подходит для домов, строящихся на миниатюрных городских участках.

Сложные скругленные виды крыш

Если все предыдущие типы крыш для частного дома подходят для перекрытия всего здания, то многочисленные виды скругленных кровель используют, в основном, для оформления отдельных архитектурных элементов: башенок, эркеров, флигелей. Кроме того, такими крышами иногда перекрывают беседки. Всего есть четыре типа полукруглых крыш:

• Купольная или полусферическая крыша. Купола в виде полусферы, которые чаще всего украшают религиозные здания: церкви, соборы, мечети, синагоги. Купольные элементы с прозрачным покрытием могут встраиваться в плоские крыши домов в современном стиле, чтобы обеспечить естественное освещение помещений. В этом случае они называются зенитными фонарями.

• Луковичная или килевидная крыша. Встречается в двух вариантах: в качестве характерного для русских православных церквей пузатого купола и в виде двускатной кровли с криволинейными скатами, которая напоминает перевернутый корпус судна и формирует фронтон в форме луковицы. Килевая крыша — атрибут исторических зданий или домов, стилизованных под древнерусское зодчество.

• Бочкообразная крыша. Тоже двускатная крыша с правильной полусферической формой фронтона. В сложных кровлях так могут оформлять лицевой фронтон.

• Арочная крыша. В отличие от остальных видов скругленных крыш, арочная кровля в частном строительстве встречается часто. Такой кровлей перекрывают террасы, веранды, беседки, арочными делают навесы и козырьки.


Все скруглённые виды крыш очень сложны и дороги в монтаже. Но у них есть два серьезных преимущества. Во-первых, на таких кровлях практически не задерживается снег, а ветер просто огибает обтекаемую конструкцию. Во-вторых, они выглядят необычно — одного, даже небольшого элемента с купольной кровлей достаточно, чтобы сделать дом выразительным и запоминающимся.

Комбинированная кровля

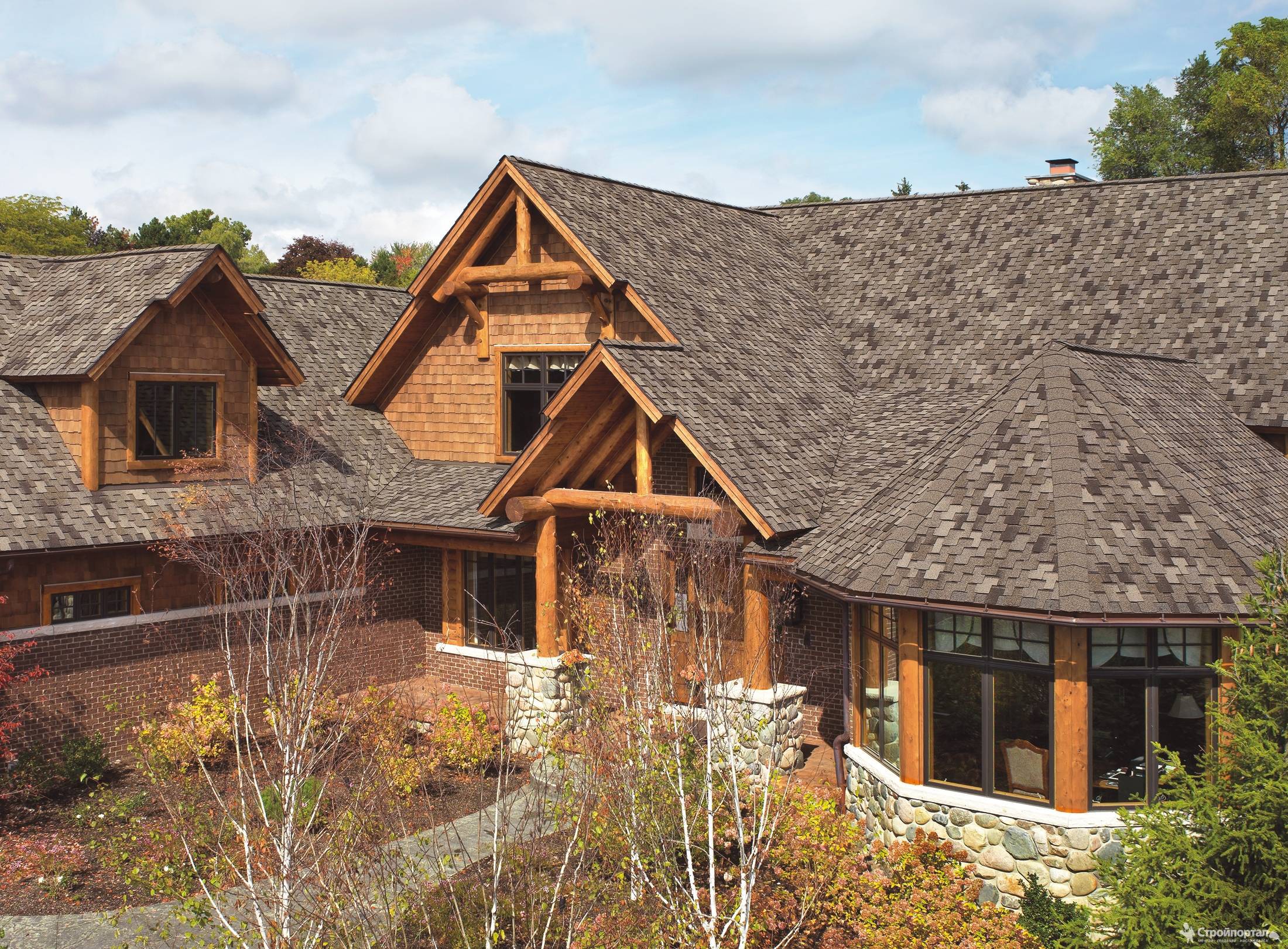

Частные дома сложной формы и большой площади редко перекрывают крышей одного вида. Это нужно, чтобы сделать дизайн здания гармоничным: строгую симметричную двускатную или четырехскатную основную крышу архитектор может уравновесить башенками с многогранными шатровыми кровлями или эркерами, перекрытыми куполами. Такие крыши, состоящие из нескольких элементов разных форм, называют комбинированными. И это — самые сложные в монтаже кровельные конструкции.

Например, возьмем сопряжение вальмовой и купольной крыши. В отличие от ровных ендов многощипцовых крыш, линия пересечения в этом случае далека от прямой, поэтому ее герметизация — нетривиальная задача. Конечно, есть варианты проще: комбинированная кровля из односкатной и вальмовой крыши или соединение шатровой и двускатной. Но в любом случае при строительстве комбинированных кровель возникает множество стыков, каждый из которых — потенциальное место протечки. Поэтому требования к квалификации кровельщиков, которым можно доверить перекрытие комбинированных крыш, очень высоки.

Зато те, кого не испугала сложность монтажа, в результате получают красивую заметную крышу «с характером», которой можно городиться.

В статье мы рассказали, какие типы крыш бывают, и описали особенности 11 основных конструкций. При выборе кровли для частного дома особое внимание стоит уделить пяти видам: односкатной, двускатной, вальмовой, шатровой и ломаной. Односкатную очень просто построить, и стоит она дешевле остальных крыш, двускатная — вообще классика. Вальмовая и шатровая сложнее в монтаже, зато они лучше противостоят снеговой и ветровой нагрузке. А ломаная увеличит жилую площадь мансарды практически без дополнительных затрат.

Дома непрямоугольной формы перекрывают многощипцовыми или комбинированными крышами.

Виды крыш, применяемые в строительстве, их названия и фото

Крыша – это одна из трёх основных составляющих элементов конструкции любого здания наряду с фундаментом и несущими стенами. Видов крыш сегодня существует множество, и поэтому у будущих владельцев загородных домов имеется довольно большой выбор.

Однако вид крыши в основном выбирается не из предпочтений застройщика, а по эксплуатационным данным. Понятно, что плоская крыша совершенно не годится там, где зимой имеют место постоянные и обильные снегопады, а крыши островерхие неуместны в регионах с сильными ветрами.

Также бывает и так, что тип крыши зависит от конструкции дома, например, строения со сложной конфигурацией требуют и сложных крыш, которые получили общее название «многощипцовые».

Впрочем, данное требование касается только элитных домов, а основная масса современных застройщиков может выбрать что-то более простое, но не менее интересное, если подойти к реализации с выдумкой.

Самый простой вид крыши – это плоская крыша. В современном строительстве такие крыши в основном используются для многоэтажных городских домов, да и то уже не везде. А вот для частного домостроения этот вид совершенно не годится. На плоской поверхности и зимой и летом собираются осадки – снег, дождевая вода, да и мусор, переносимый ветром.

Плоскую крышу надо хорошо укреплять, чтобы ее не продавили массы снега, но даже укрепленную крышу надо постоянно чистить. Традиционные способы гидроизоляции такой крыши не подходят, а битумные наливные смести имеют свойство очень быстро пересыхать на солнце и трескаться, пропуская через себя влагу.

Фото 1 — Гидроизоляция плоской крыши рулонными наплавляемыми материалами

Единственно, для чего годится плоская крыша применительно к загородным коттеджам, это для устройства на ней сада или площадки для отдыха. Но это не отменяет всех недостатков плоской крыши, так как в любом случае ее надо или очень хорошо укреплять, или устраивать над ней навес, что не является очень удачным решением.

Другой вид крыш, которые сегодня используются для загородных домов – это крыши скатные. Скатные крыши подразделяются на множество типов, основная часть которых, впрочем, являются вариантами наиболее распространенных типов, или их комбинацией. На самом же деле основных типов скатных крыш всего четыре. Рассмотрим их более подробно.

Самый простой вариант скатной крыши – это крыша односкатная. Скат такой крыши может быть наклонным в любую сторону – или к переднему фасаду, или к заднему, всё по большей части тут зависит от предпочтений будущего домовладельца.

В отличие от плоской крыши, односкатная требует устройства стропильной системы, состоящей из наклонных балок, которые одними концами упираются в верхнюю часть низкой фасадной стены, а другие укладываются в верхнюю часть стены высокой. На скаты можно настилать любой кровельный материал, который используется для любой скатной крыши – черепица, шифер, профнастил, ондулин и прочее.

Фото 2 — Пример односкатной крыши на здании гаража

Однако мансарду под такой крышей, особенно в небольшом доме, устроить трудно, так как из-за своей конфигурации скат получается не очень крутым, и небольшая полезная площадь не способствует размещению под крышей какого-либо жилого помещения. Зато можно устроить прекрасный чердак для складирования ненужных вещей, в том числе и отапливаемый. Кто-то даже умудряется на таком чердаке выращивать грибы и даже разводить мелкую живность, например кроликов или голубей.

Самый распространенный тип скатных крыш – крыши двухскатные. По статистике, такими крышами оборудуется почти 80% всех загородных домов. Правда, двухскатные крыши подразделяются на множество типов, самые простые из которых – крутые и пологие.

Фото 3 — Простая двухскатная крыша на дачном домике

Крутые крыши имеют угол наклона скатов более 45 градусов. Достоинства таких крыш очень весомые. Во-первых, на таких крышах не задерживается снег, с них очень быстро стекает вода, не скапливается мусор. Во-вторых, крутая крыша не требует какой-либо мощной и сложной стропильной системы.

Фото 4 — Возведение стропильной системы двухскатной кровли

В крутых крышах можно сделать прекрасную мансарду достаточно большой площади. Однако и недостаток есть, причем заметный: так как крутые крыши имеют большую парусность, то они подвержены большей ветровой нагрузке. Поэтому такие крыши монтируются только в тех регионах, где не наблюдается бурь и ураганов. Для других, более неспокойных климатических условиях лучше применять крышу пологую.

Пологая крыша не боится ветра, зато она боится больших масс снега, поэтому ее приходится очищать после каждого снегопада. К тому же стропильная система для такой крыши требуется более сложная и более тяжелая, что, естественно, влияет на общую массу дома, для которого потребуется усиленный фундамент, что заметно удорожает строительство. Мансарды в пологих крышах небольших домов получаются тесными и не очень приспособленными для проживания.

У двухскатных крыш, особенно пологих, имеется разновидность – крыша мансардная (или ломаная). Особенность конструкции такой крыши заключается в том, что вдоль скатов примерно по середине между коньком и свесом идет излом, который увеличивает внутреннее пространство.

Фото 5 — Мансардная (ломаная) крыша

Ниже излома скат крутой, а выше – пологий. Таким образом нижняя часть обеспечивает мансарде достаточно хорошую площадь, а верхняя защищает крышу от ветра. Правда, стропильная система такой крыши достаточно сложна, однако многие домовладельцы идут на такие расходы, чтобы заполучить просторную мансарду.

Также к двухскатным крышам можно отнести и вальмовую крышу, которая имеет два дополнительных торцевых ската (вальмы), закрывающих фронтоны — верхние части торцов дома. Вальмы имеют вид треугольников, вершины которых начинаются на обоих сторонах конька крыши.

Фото 6 — Пример вальмовой крыши

Достоинства таких крыш в том, что они не имеют фронтонов, которые часто подвергаются воздействию ветра, а также они более привлекательны, чем обычные скатные крыши. Недостаток – слишком сложная стропильная система, таким образом вальмовые крыши достаточно дорогие. Существует также разновидность вальмовых крыш – это крыши полувальмовые.

Следующий популярный тип скатных крыш – это крыши шатровые. По конструкции они напоминают крыши вальмовые, однако у них нет конька, так как все четыре ската сходятся на вершине крыши, образовывая в проекции четырехугольник. Впрочем, имеются и прямоугольные разновидности, однако самой сути это не меняет.

Фото 7 — Пример шатровой крыши

Стропильная система таких крыш достаточно простая, так что они лишены их главного недостатка, зато переняли их достоинство – шатровые крыши не имеют фронтонов и потому не боятся ветра. Внутри таких крыш можно устраивать очень просторные мансарды.

Третьим распространенным вариантом можно считать крыши многощипцовые. Правда, такие крыши относятся к элитным вариантам, но, тем не менее, застройщики даже со средними финансовыми возможностями часто их используют.

Фото 8 — Дом с многощипцовой крышей

Такими крышами покрываются дома сложной конфигурации по периметру, и поэтому их скаты также имеют достаточно сложную конструкцию, например, пересечение скатов, внутренние углы в местах этих пересечений, а это все требует устройства заметно более сложной стропильной системы. Если уж возникла необходимость в такой крыше, то для ее строительства необходимо приглашать только опытных профессионалов.

Ну и четвертым типом скатных крыш являются крыши купольные и конические (конусные). В горизонтальной проекции они имеют круглую (изредка – овальную) форму, а в боковой соответственно полукруг или конус.

Фото 9 — Возведение стропильной системы купольной крыши Фото 10 — Пример строительства конической крыши

Такие крыши достаточно редко используются для всего дома, чаще ими покрываются его отдельные элементы, например – башни или веранды. Правда, стропильные системы для таких крыш разные: коническая крыша имеет стропила наслонные, а купольная – висячие.

Такие стропильные системы очень сложные, и их необходимо монтировать только с привлечением очень опытных специалистов. Особенно сложна купольная крыша, поэтому она встречается в конструкциях частных домов, даже элитных, значительно реже, чем крыша коническая.

Остальные виды крыш, не вошедших в этот обзор, самостоятельными видами не являются, а используются лишь в особых условиях или демонстрируют собой вкусы домовладельцев. К таким можно отнести крыши комбинированные, и они используются чаще всего для больших домов, которые имеют сложную конструкцию и владельцы которых не стеснены в средствах.

Фото 11 — Дом со сложной комбинированной крышей

Можно также отметить такой тип крыши, как «бабочка», которая, по сути, является двухскатной крышей, только наоборот – скаты идут вниз не к фасадам дома, а в его продольный геометрический центр. Таким образом дождевая вода скатывается во внутренний жёлоб, образуемый скатами и выводится наружу на торцы.

Фото 12 — Крыша «бабочка»

Есть еще так называемая шедовая («пилообразная») крыша, которая издали выглядит как зубцы гигантской пилы.

Фото 13 — Пилообразная (шедовая) крыша

Впрочем, два приведенных выше варианта можно отнести к экзотическим, так как используются редко, и в основном не несут каких-то целенаправленных функций, а призваны только лишь придать дому оригинальность.

Виды крыш домов по конструкции: фото и названия

Сегодня крыши частных домов являются не только защитой от непогоды, осадков, солнца и ветра. Они также несут серьезную декоративную нагрузку. Вид крыши способен подчеркнуть особенность ландшафтного дизайна всей придомовой территории и увеличить эстетическую привлекательность строения. В океане разнообразий, которые предлагает строительный рынок очень легко «утонуть», потому необходимо разобраться какие бывают виды крыш по конструкции, то есть детально рассмотреть их особенности.

Оглавление:

1. Функция и назначение крыши
2. Виды крыш частных домов: угол наклона
3. Односкатные кровли
4. Двускатные крыши
5. Шатровые пирамидальные крыши
6. Вальмовые крыши
7. Мансардные крыши
8. Многошипцовые крыши
9. Комбинированные крыши
10. Крыши Saltbox
11. Советы по возведению крышной конструкции

Функция и назначение крыши

Всем известен тот факт, что строительство дома начинается с укладки надежного фундамента, а венчается этот процесс созданием обрешетки крыши и дальнейшим настилом на нее кровельного материала. При этом непосвященному гражданину может показаться, что формат крыши зависит только от желания владельца строения.

На самом деле крыша должна эффективно решать определенные задачи и удовлетворять таким условиям:

• долгий срок службы;
• создание полезного чердачного пространства;
• защита от воздействия природных явлений;
• простота в использовании и ремонте;
• быстрое самоочищение поверхности;
• высокая устойчивость к нагрузкам и механическим повреждениям;
• экономичность создания;
• использование экологически чистых материалов.

Виды крыш частных домов: угол наклона

Что касается ответа на вопрос какие бывают крыши, то на него уже давно ответили профессиональные строители. Вся информация отражается в СНиПах, каталогах и справочниках. Мы хотим эту информацию донести на более простом языке, а начинать анализ видом крыш лучше всего с классификации в зависимости от угла наклона кровли:

Плоские крыши

Угол наклона у таких строений не превышает 2,5 градуса относительно горизонта. Подобные крыши практически не применяются для обустройства индивидуальных жилых зданий, поскольку им свойственно накопление осадков, что в дальнейшем приводит к появлению течи. Здесь обязательно придется устраивать внутреннюю систему отвода осадочных вод, что очень затратно. Достоинством плоских кровель является экономичность монтажа и возможность создания, на образовавшейся площадке, декоративного сада или зоны отдыха.

Скатные крыши

Угол наклона таких конструкций составляет более 10 градусов. Это инженерное решение наиболее часто используется при создании жилых строений любой специфики, да и промышленных также. Большой скат препятствует накоплению осадков, кроме того здание приобретает правильные, законченные и уникальные линии. Рассматривая виды крыш (фото прилагается к каждому пункту), сразу же обратите внимание на количество и форму скатов.

Моноскатные кровли

Они получили такое название потому, что располагают только одним скатом. Плюсом таких крыш выступает низкая стоимость, а также минимальная нагрузка на кровельные перекрытия, легкая масса и простота эксплуатации.

Моноскатные крыши бывают двух видов:

• Навесы – являются достижением современного строительного минимализма, подчеркивающим в строении футуристическую идею. С монтажом такой кровли может справиться даже один человек. Достоинствами моноскатных навесов считаются высокая сопротивляемость ветру и быстрое самоочищение. Низкая стоимость требуемых строительных материалов определила применение подобных навесов на хозяйственных постройках, производственных и развлекательных комплексах, больницах и госучреждениях. Но сегодняшняя экономическая обстановка и современный взгляд на моду диктует свои правила, потому моноскатными навесами все чаще покрывают дома.
• Шедовые крыши – еще называются пилообразными, применяются в строениях, где требуется повышенная надежность и прочность кровельной конструкции. Такие крыши монтируются, когда присутствует регулярная потребность в подвесе на стропильную конструкцию тяжелого промышленного оборудования.

Двускатные крыши

Двускатные верхушки домов являются «классикой жанра» в строительном деле. Они настолько популярны, что даже маленькие дети изображают их на своих цветных рисунках. Такие крыши ничем не уступают в надежности и долговечности односкатным конструкциям, но их функционал гораздо больше.

Вложив в такую конструкцию больше средств, человек может получить в качестве бонуса большое, сухое, чистое и полезное чердачное помещение. Привычная нам строительная традиция берет свое начала с начала 20-го века, потому обычно вход на чердак монтируется с улицы, но сегодня потребитель все чаще тяготеет к западным традициям, где вход выполняется изнутри. При дополнительной теплоизоляции и оборудовании крыши системой отопления она может служить отдельным полноценным жилым этажом.
Статья: Крыша двухскатная своими руками

Шатровые пирамидальные крыши

Такие виды крыш по конструкции имеют особое исполнение за счет симметричного четырехскатного строения. Наиболее часто они укладываются на квадратный дом, на каждой стороне которого монтируется один из четырех треугольных скатов.

Обратите внимание! Иногда бывает, что тип крыши определяет форма дома. В случае с квадратным домом наиболее приемлемым вариантом является шатровая крыша, поскольку именно она дополнит симметрию короба.

Возведение дома правильной квадратной формы требует особого строительного умения, а обустройство шатровой кровли не обойдется без привлечения специалиста. Конечно, средств и времени будет потрачено немало, но результат стоит того.

Вальмовые крыши

Являются одной из разновидностей шатровых крыш, их особенность заключается в разных формах скатов: два противоположных ската имеют треугольную форму (обычно монтируются на коротких стенах), а два других – трапецеидальную (предназначены для длинных сторон). За счет классических ровных линий вся конструкция наполняется стильностью и презентабельностью, заключающейся в обманчивой простоте исполнения. Статья по теме: «вальмовая крыша своими руками».

Интересно! Вальмами называют треугольные скаты, находящиеся на фронтонах дома и простирающиеся от конька до карниза.

Также существуют полувальмовые крыши (голландские). В этом случае, треугольные скаты выполняются на половину, так чтобы карнизы с их стороны были расположены на порядок выше, чем у трапецеидальных скатов. Такой вариант крыши наиболее приспособлен к областям с повышенной ветровой активностью. Высокий расход строительного материала компенсируется изысканным внешним видом и дополнительной защитой.

Мансардные крыши

Такой формат является одним из самых респектабельных и габаритных типов крыш. Боковой вид кровли подобного типа напоминает полусферу с преломляющейся линией скатов. За счет пятиугольной формы, мансардный вариант образовывает многофункциональный дополнительный уровень, который может быть использован как склад, помещение для вещей сезонного использования, чердак для инструментов или даже спальная комната (при достаточных габаритах). Более подробнее о конструкции мансардных крыш читайте в статье «мансардная крыша своими руками».

Окна делаются прямо в боковых скатах, а в районах где выпадение снежных осадков невелико, окна обустраиваются перпендикулярно падению лучей света. При этом комната получается очень светлой, а ночное небо успокаивает, завораживает своей бесконечностью и способствует приятному отдыху.

Обратите внимание! Виды крыш частных домов, крайние скаты которых выполняются пологими и длинными называются Bonnet – разновидность кровли мансардного типа.

Многошипцовые крыши

Многошипцовая крыша имеет высокую конструктивную сложность и цену, потому она обычно используется как уникальное архитектурное решение на больших загородных домах, хозяева которых предпочитают необычный, но оригинальный дизайн.

Кроме того, в результате обустройства получается несколько боковых мансард. В связи со сложностью исполнения возвести такую крышу своими руками не представляется возможным. Однозначно, без привлечения специалистов подобная затея заберет много времени, сил и средств.

Комбинированные крыши

Объединяют в себе сразу несколько типов крыш, в результате получается уникальное произведение архитектуры. Комбинированная крыша является практичным, экономичным, надежным и многофункциональным решением кровельного вопроса.

Проведение монтажных работ, связанных с возведение крыши такого типа сопровождается появлением большого количества инженерных нюансов, с которыми способен справиться только профессионал. Суть комбинирования заключается в грамотном сочетании различных видов кровель, таким образом, чтобы в результате получилась цельная, гармоничная и законченная во всех аспектах конструкция.

Крыши Saltbox

Крыша-солонка является исключительно американским изобретением, она была так названа из-за сходства внешней формы с одноименной столовой принадлежностью. Saltbox – это двускатная несимметричная крыша, одна ее сторона на много длиннее второй.

Такой строительный прием применяется, когда дом уже достроен полностью, но в планах у хозяина имеется будущее расширение строения. Тогда стройка возобновляется, а крыша спускается до тех пор, пока не перекроены все пристроенные объекты (кладовка, гараж, спортзал, бассейн, домашний кинотеатр, спальня).

Советы по возведению крышной конструкции

Разобравшись с тем, какие бывают крыши, необходимо вооружиться несколькими важнейшими правилами строителя:

• Для того, чтобы возвести крыше самому, необходимо провести подобное строительное мероприятие на небольшом объекте хозяйственного назначения. Это позволит выявить самые сложные моменты, а поиск решений снизит вероятность повторного их возникновения при обустройстве крыши дома.
• Широкое разнообразие строительных материалов дает возможность создать крышу любого типа с адекватными денежными затратами.
• От веса кровельного материала зависит прочность и надежность стропильной системы.
• Срок службы крыши зависит не только от качества применяемых материалов, но и от надежности проведения монтажных работ. Плохо закрепленные стропила или кровельные материалы приведут к расшатыванию конструкции, появлению течи и дальнейшему разрушению крыши.

Выбирая крышу для своего дом, а нужно обращать внимание не только на эстетический фактор, но и на практический. Важно сразу понять справится ли выбранный тип кровли с поставленными для него задачами.

Конструктивные элементы крыши, устройство

Составляющими крышу элементами являются стропила, обрешетка и ограждение, то есть кровля.

Скаты и ребра — это наклонные поверхности. К горизонтальным составляющим относятся конек, ендова и разжелобок. Чтобы у нижнего края ската организовать сток, в ряде случаев применяют желоба. Нижняя часть ската, расположенная между желобком и обрезом, называется спуском. Можно назвать это основным элементом крыши.

Деревянный каркас крыши представлен следующими конструктивными элементами: основными и обязательными — мауэрлатами, стропилами и обрешеткой, а также вспомогательными — затяжкой, стойкой и подкосами.



Мауэрлат, в народе именуемый «матка», «матица», представляет собой брус, имеющий сечение минимум 10 х 10 см или обтесанное с нижней стороны бревно. Мауэрлат должен быть опорой для стропил, а также в его функции входит равномерное распределение нагрузки на наружные стены. На стены, выполненные из облегченной кладки, легких бетонов, каркасные и панельные, следует по всей их длине уложить непрерывный мауэрлат.

Если стены массивные, выполненные из камня или кирпича, то под каждую стропильную ногу необходимо подложить имеющий длину 0,5 м отрезок бруса или бревна. При этом концы хомутов прикрепляют к металлическим крюкам, при кладке стен заделываемым на 2—3 ряда кирпича.

Стропила из деревянных брусьев, досок, брусков по сути своей являются несущим каркасом крыши, ее основой.

Крепление к стене

К тому же стропила — это несущая конструкция, выдерживающая вес кровли, снега и напор ветра. Именно поэтому древесина, служащая для изготовления стропил, должна быть лишена каких бы то ни было изъянов: червоточин, выпадных сучков, гнили, трещин в зонах соединения и вне их длиной более 0,25 длины бруса и глубиной более 0,25 его толщины.

На изготовление стропил подходят доски хвойных пород, имеющие толщину 40—60 мм, или брусья. Пиломатериал должен быть лишен дефектов, хорошо просушен, с минимальным количеством сучков. Допускается использовать и бревна, но следует учитывать, что они значительно тяжелее.

Дощатые стропила характеризует простота сборки, поскольку все соединения осуществляют на гвоздях с использованием вкладышей и накладок или без них. Врубки, ослабляющие брусовые и бревенчатые конструкции, в данном случае используют лишь для соединения стоек с прогоном и лежнем в наклонных стропилах.

Сечение стропил

Обусловлено рядом факторов, таких как:

• нагрузка, вызываемая весом кровли и снега;
• шаг стропил; размер пролета;
• уклон кровли.

Размер сечения стропил необходимо подбирать с учетом их длины и расстояния между ними.

Можно закрепить стропила прямо на мауэрлате. Однако в том случае, когда нужно перекрыть большой пролет, лишь основных элементов каркаса будет недостаточно.

В подобной ситуации помогут затяжка, стойка и подкосы, причем как все вместе, так и по отдельности.

Важно учитывать, что в любой конструкции крыши есть две основные составляющие части: ограждающая, представленная кровлей, и несущая, или стропила, которые делятся на висячие и наслонные.

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль.

Система наслонных стропил состоит из следующих конструктивных элементов:

• стропильная нога;
• подстропильные элементы;
• обрешетка (настил).

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

Видео:

Китайская крыша: название, конструкция и фото

Многие граждане, услышав название «китайская крыша», спрашивают, в чем ее особенности. Архитектура востока всегда вызывает восторг и привлекает внимание к деталям. Здания, которые возводятся по проектам китайских дизайнеров, отличаются своими оригинальными формами и яркими красками. Китайская крыша является особенным элементом в восточной архитектуре. Стоит подробнее остановиться на специфике конструкции и правилах монтажа.

Почему многие выбирают китайскую крышу для своих домов?

В наше время люди все чаще обращаются к восточной философии, перенимают из нее постулаты для жизни. Все, что касается обустройства жилья, особенно актуально для современных граждан. Философы утверждают, что прямые линии зданий позволяют проходить отрицательной энергетике непосредственно в жилье. Если воссоздать лабиринты по дороге к дому или добавить ярусы, то злые духи пойдут другой дорогой, минуя искомый дом.

Люди полагают, что китайская крыша (фото ее есть в статье), поможет отогнать злых духов и привлечет положительную энергетику в жилье.

Как произошло название?

Часть граждан интересуется, как называется китайская крыша в стране ее создания. Родина китайской кровли богата различными вариациями подобной конструкции. Сами местные жители называют ее «пагодой». Главной характеристикой конструкции являются загнутые вверх углы. Именно из-за них появился стиль китайских крыш. Легенды местных повествуют, что такие крыши притягивали потусторонние силы, преобразовывали отрицательную энергетику в положительную. Они защищали жилище от погодных условий, приносили в дом гармонию и семейное благополучие.

Отличительные особенности

Китайская крыша имеет ряд особенностей:

1. Края конструкции загибаются наверх. С давних времен жители стран востока делали крыши таким образом, что углы устремляются к солнцу. Карнизы изготавливают тоже с углами. Дома становятся похожи на храмы востока.
2. Карнизы всегда делают широкие. Свесы крыши устанавливают как можно дальше от стены дома. Такая конструкция обеспечивает надежную защиту от дождей, снега. В любую погоду в доме с китайской крышей будет тепло и уютно.
3. Подбирается специфическая черепица из керамики. Особое значение придается форме, лучше выбирать цилиндрическую. Объясняется это условие тем, что при работе с угловыми стыками удобнее всего брать цилиндрическую черепицу. Она также удобна для работы с коньком здания.

Для того чтобы сделать китайскую крышу своими руками, нужно обратить внимание на каркас. В этом случае не понадобится стропильная система, которая характерна для стандартных крыш. Каркас состоит из стоечно-балочной системы. Такая конструкция хороша тем, что отлично выдерживает вес кровельного пирога.

Внешний вид

Помимо цилиндрической черепицы и изогнутых карнизов, китайскую крышу характеризуют:

1. Своеобразные фигурки, их называют цян-шоу. Они устанавливаются на профиле и предназначаются для оформления двух стыков. Фигурки олицетворяют различных мифических существ. Получается крыша, надежно защищенная от дождей и легко узнаваемая из-за фигурок.
2. Зажимы на коньковом профиле являются обязательным атрибутом китайской крыши. Крыша приобретает «рогатый вид». Ее легко узнать даже издали.

Что нужно предусмотреть при возведении?

Следует помнить, что керамическая черепица вместе с каркасом будет утяжелять конструкцию. Вес также увеличит карниз изогнутой формы. Получается, что на здание возлагается дополнительная нагрузка.

Для поддержания карнизов используется доугун. Такая система кронштейнов помогает равномерно распределить нагрузку. Лучше всего тренировка по возведению крыши проходит с помощью садовых беседок.

Будет нужно запастись специальными инструментами для работы. Отлично подойдет ножовка, а также электрическая дрель. Не обойтись в этом деле без молотка и саморезов.

Оригинал или имитация?

Различают оригинальную крышу и имитацию китайского дизайна. Что лучше? Люди все чаще стремятся добавить своим загородным домам и участкам черты восточной архитектуры. Многие пытаются сделать китайскую крышу своими руками. Этот вариант отлично подойдет для частного дома или беседки. Некоторые бизнесмены открывают кафе и рестораны с восточным дизайном, делая акцент на китайской крыше.

При самостоятельной работе у людей могут возникнуть трудности. Конструкция из стоек и балок сложна в монтаже. Людям приходится тратить много денег и сил на воспроизведение подобной системы.

В наше время в строительных магазинах можно найти современные материалы для гидроизоляции, которые помогут воссоздать копию китайской крыши, снизив на нее затраты. Имитацию крыши гораздо проще сделать, чем оригинал. Люди, которые не являются профессионалами в архитектуре, даже не заметят разницы. По качеству конструкции лучше оригинал. Для тех, кто хочет сохранить средства и время, подходит имитация.

Характеристика традиционной китайской кровли

Традиционная конструкция китайской крыши имеет опорные колонны. В ней отсутствует стропильная система, характерная для стандартных крыш. Опорные колонны необходимы на востоке, чтобы сделать минимальными разрушения от возможных землетрясений. Стойки и балки специально рассчитаны на максимальную нагрузку. Такая система выдерживает крышу со всеми ее составляющими элементами.

Чем хороша имитация?

Копия восточной крыши основывается на стропильной системе. При работе используются легкие материалы, не утяжеляющие конструкцию. Они отличаются своей гибкостью и полностью облегают каркас. Внешне имитация китайской крыши напоминает оригинал, только обходится дешевле.

Профессионалы считают, что нет необходимости делать оригинал, если местность не отличается склонностью к землетрясениям. Тем более что оригинал — это очень дорого.

Особенности монтажа

Опытные строители полагают, что новичкам будет сложно выполнить работу по установке оригинальной крыши в китайском стиле. Важно точно рассчитать, сколько потребуется материалов, а также строго придерживаться плана по монтажным работам.

Выделяют несколько этапов:

1. Планирование, которое заключается в том, чтобы правильно рассчитать нагрузку на крышу. Необходимо вычислить максимально допустимый вес.
2. Следует установить вертикальные опоры. Важно, чтобы они отличались высокой прочностью и были крепкими.
3. Необходимо установить доски, которые будут одним концом касаться мауэрлата, а вторым доходить до вертикальной стойки.
4. Следующий шаг – установка доски, которая одним концом доходит до второй балки, а вторым — до верхней части опорной стойки.
5. Работы по обустройству обрешетки начинают сразу после окончания крепления опорных балок. Следующим этапом прокладывается гидроизоляция.
6. Кровля укладывается только после завершения работ с гидроизоляцией. Для этого этапа часто выбирают битумную черепицу. Ее легко согнуть, и она хорошо держится на изогнутых скатах.
7. Карнизы нужно дополнительно закрепить снизу. Тогда они будут надежно защищены от попадания влаги внутрь помещения.
8. Когда крыша готова, ее украшают специальными фигурками, отражающими культурные традиции страны.

Сравнение восточного и европейского подхода

В европейской архитектуре несущие стены являются опорами. Вандрут берут за основание в азиатских странах. На него возлагается основная нагрузка.

В китайских проектах архитекторы не задействуют ригели и балки. Они берут за основу правило четырехугольника. Крыша должна иметь уклон сверху. Важно снизу ее оставлять пологой. Карнизы должны быть заметными и выступать. Хозяин дома с таким дизайном может быть уверен, что он защищен от непогоды в любое время года. Конек крыши держится на керамических зажимах.

Заключение

Итак, мы рассмотрели, в чем особенности китайской крыши и каким образом выполняется ее монтаж. Работа по установке весьма кропотливая, однако результат того стоит. Здание с такой крышей будет уникальным и привлечет внимание каждого.

Разновидности крыш частных домов +75 конструкций на фото

Установка кровли является завершающим этапом строительства. Насчитывается около десятка основных и более сотни других подтипов крыш. Конфигурация дома часто ограничивает владельца в выборе. Однако если есть возможность, то стоит уделить внимание вопросу визуального оформления кровли. Необычная крыша может украсить загородный дом, коттедж или дачу. Для того чтобы составить проект опорной конструкции, необходимо приобщить профессионалов в сфере строительства и дизайна, а также опытных рабочих, способных справиться с задачей любой сложности. Все решения должны быть рациональными. Нужно уложиться в бюджет, учесть климатические особенности, подумать о роли чердачного помещения, позаботиться о надежности и внешнем виде. Для крыши важны такие характеристики, как герметичность, прочность, устойчивость и функциональность.

Классификация и варианты исполнения крыш частных домов

Перед тем как делать выбор среди многообразия материалов и форм выполнения, стоит ознакомиться с нюансами строения крыш и их функциональными особенностями. В числе главных критериев, формирующих классификацию крыш, — тип и общий рисунок конструкции, уклон, материалы отделки. Кровля бывает чердачной и бесчердачной, плоской и скатной. Плоские крыши не отличаются разнообразием, но второй тип делится на множество подтипов, таких как коническая, купольная, шатровая, мансардная, многощипцовая, вальмовая, двускатная и односкатная. Предназначение, преимущества и недостатки каждого из них нужно изучить подробно. В первую очередь учитывают долговечность, стоимость и эксплуатационные характеристики. В мире ежегодно строят большое количество домов с красивыми дизайнерскими крышами, поэтому в процессе проектирования стоит задействовать фантазию.

При разработке схемы кровли для здания сложной геометрии необходимо выделить главную и примыкающие части крыши.

Односкатная

Кровля частного дома с одним наклоном внешне выглядит очень просто. Данный тип конструкции используется редко, но его можно увидеть на простых дачных домиках. Недостатком такой планировки является односторонний тип водоотвода — на него приходится намного большая нагрузка, чем на двусторонний или другие типы. Внешний вид крыши с односторонним наклоном не самый презентабельный. Такая конструкция может считаться оптимальным решением при обустройстве различных пристроек небольших размеров. Так отделывают гаражи и гостевые домики. Желающим смонтировать такую кровлю стоит подумать о системе отлива воды. Главным критерием является ее пропускная способность. Со снежными массами такая конструкция справляется очень хорошо. Односкатная крыша уместна при холодном климате, а также в тех регионах, где нет большого количества осадков.

Двускатная

Такой тип крыши может иметь:

• Висячие или наклонные стропила.
• Разные карнизные свесы.
• Неравномерные углы наклона.

Конструкция двускатной кровли состоит из несущих балок и кровельного материала, прикрепленного к обрешетке. Стропильная система, как правило, выполняется из брусьев, соединенных металлическими деталями. Верхнюю часть крыши образует конек. Он располагается ровно посередине или ближе к какому-то краю. Одним из подвидов двускатной крыши является разнонаклонная (углы наклона с двух сторон неодинаковые). Дизайн такой кровли смотрится самобытно, но конструкция имеет существенный минус — пространство чердака используется нерационально. Ломаная крыша не только исключает такую проблему, но и строится специально под мансардное помещение. Сгибы скатов создают дополнительный объем для чердака. Эстетичность является еще одним преимуществом ломаной щипцовой кровли. Симметричная конструкция повторяет форму равнобедренного треугольника.



Мансардная

Данный тип крыш не относится к двускатным напрямую, так как она может быть еще и консольной или ломаной. Главная особенность — деление ската на пологую (верхнюю) и крутую части (располагается ниже). Обычная двускатная мансардная кровля имеет прямоугольные лежащие параллельно стропилины. Крутая часть наклона отлично справляется с нагрузкой в виде снега. Мансардная крыша также может относиться к ломаным. Характерная черта последних — презентабельный внешний вид. Изгибы делаются наружу или внутрь. Их часто комбинируют: получается крыша необычной формы со многими внутренними и наружными изломами. Консольная мансардная крыша сочетает особенности двускатной и ломаной. Ее части могут выступать за стены здания на несколько метров, создавать много пространства внутри. Есть еще и смешанные мансардные конструкции. Это тип включает в себя характеристики трех предыдущих и дополнительные особенности.



Вальмовая

Еще одна распространенная разновидность кровли. Вальмовая крыша компонуется из четырех скатов. Торцевые (их называют вальмами) имеют треугольный вид. Они занимают пространство от окончания конька до карниза. Два остальных ската имеют форму трапеции. Практичность обеспечивается особенностью строения. В первую очередь это касается отвода осадков. Но технология выполнения гораздо сложнее. Для ее возведения потребуется команда опытных строителей. Один из минусов заключается в том, что на уровне чердака не будет фронтонов, а для улучшения освещенности потребуется делать больше слуховых окон. Это добавит сложности в процессе проектирования, в том числе в расчете шага стропильной системы. Несмотря на то, что такая конструкция отлично справляется с ливнями, ее часто используют в сухих тропических районах.



Вальмовая кровля пригодится, если нужно отделать:

• дом с верандой;
• продолговатое здание;
• Г-образный дом.

Полувальмовая

Кровля данного вида включает черты классической двускатной и вальмовой. В конструкции отсутствуют острые углы, а одной из ее главных функций является защита от сильных ветров. В регионах со снежной зимой такие крыши делают с небольшими навесами и более крутыми скатами. Если по местонахождению дома обильных снегопадов не бывает, то навесы должны быть большими, а скаты относительно пологими. Типичная четырехскатная полувальмовая крыша имеет срезанный торцевой скат. Свободное место заделывают окном (в том числе сплошным) или стеной. Однако полувальмовая кровля может сочетать в себе элементы двускатной. Поверхностных элементов в этом случае все равно четыре. В отличие от предыдущего варианта, боковые скаты лишены нижней части, а фронтальные — имеют вид, отдаленно напоминающий трапецию, но с шестью углами. С такой конструкцией получится мансарда большего объема.

Шатровая

Это четырехскатная кровля, состоящая из одинаковых треугольных секций. Они должны быть равнобедренными. Скаты соединяются ровно по центру. Из-за строгой геометрии такое покрытие подойдет не всем домам. Название происходит от слова «шатер» — мобильного жилища прямоугольной формы. Шатровую крышу называют также пирамидальной. Ее можно установить на дома с основой в виде квадрата или правильного четырехугольника (не во всех случаях). Свесы такой кровли находятся на одной высоте. Несмотря на простой внешний вид, работы по установке данного вида кровли сложны в техническом плане. Преимуществами шатровой крыши являются ее свойство быстро прогреваться и устойчивость к сильным ветрам. Главный недостаток — наличие многих соединений в стропильной конструкции, что делает процесс возведения более сложным и длительным.

Другие минусы:

• Значительный отход кровельных материалов.
• Небольшой объем пространства под мансарду.
• Затратность.

Многощипцовая

Для нее характерна большая вариативность выполнения, исходя из количества, формы, местонахождения и размера фронтонов (щипцов). Ее впалые углы требуют очень внимательной, аккуратной и точной отделки. На многощипцовой кровле имеется большое количество ендов в местах соединения скатов. Ее возводят на объектах со сложной планировкой, необычными архитектурными формами, двухъярусными чердачными отсеками и мансардами. По ендовам будут сходить осадки и талая вода. Там же обычно скопляется снег, поэтому их стоит делать прочными и максимально герметичными. Увеличение несущей способности может превратить ендовы из самых уязвимых элементов кровельной конструкции в наиболее функциональные. Одним из главных плюсов многощипцовой кровли является сбалансированность стропильной системы. Основная проблема заключается в сложности ее монтажа.

Сводчатая

Так называется кровля округлой, полусферической или цилиндрической формы. Свод обычно делается из камня или кирпича. Потребуются особые системы стропил, так как в отделке криволинейного свода стандартные будут непригодны. В качестве материала несущих конструкций используют как изогнутые металлические формы, так и округлые деревянные каркасы из клееного бруса. Потребуется оформление специального заказа. Прочность должна быть главным качеством цилиндрических балок. Иногда применяются решетчатые фермы со сложным рисунком. Это отразится на итоговой цене. Проектирование и установка стоят намного больше, чем для крыш с прямолинейными формами. По этой причине цилиндрическая крыша не получила широкого применения. Для отделки покупают рулонные материалы из полимерного битума, фальцевое металлическое покрытие; в некоторых случаях подойдет гибкая черепица.



Несмотря на то, что сама установка сводчатой крыши обходится намного дороже, расход материалов может быть небольшим.

Бубновая

Крыша выполняется из четырех ромбовидных скатов, сведенных в одной точке в центре. Подойдет для зданий квадратной формы. Ромбовидную кровлю монтируют на небольших дачах, загородных домах. При желании можно сделать большую высокую мансарду. Бубновую кровлю чаще всего можно увидеть на одноэтажных зданиях. Самым распространенным подвидом бубновой кровли является крыша Судейкина. Ее конструкция состоит из четырех треугольных скатов (вальм) в верхней половине и такого же количества примыкающих к ним треугольных скатов, направленных вершиной вниз. У такого здания будет четыре щипца. В качестве стропильной системы используется особая конструкция из брусьев в виде восьмигранного купола. Классическая ромбовидная кровля Г. Судейкина предусматривает наличие центрального несущего столба. Однако монтировать крышу можно и без него.

Как выбрать уклон крыши

Для последующего размещения украшающих элементов (оригинальных слуховых окон и дымоходов, необычных фронтонов) устанавливают крыши с большим наклоном, почти вертикальные в некоторых местах. Такую конфигурацию можно использовать для обустройства полноценного этажа с множеством дизайнерских решений. Небольшой уклон лучше защищает от ветра, так как площадь соприкосновения будет большей. Однако это не касается крыш с очень малым наклоном. Дождевая вода и снег с невысокой кровли сходят медленнее, это может привести к протеканию. Покрытие с небольшим уклоном требует более тщательного ухода. Нет потребности очищать скаты с углом наклона 45° и выше. Крыша с большим уклоном (от 45°) считается «самоочищающейся». Относительно плоская крыша — самый экономный вариант, но пространства на чердаке будет мало. Эту проблему можно решить за счет увеличения высоты стен последнего этажа на стадии проектирования.

Составляющие элементы конструкции крыш

Кровля включает в себя разные элементы. Все виды крыш состоят из скатов — поверхностей, имеющих определенный наклон. Это несколько независимых составных частей, которые вплотную примыкают друг к другу, реже — одна. Коньком называют верхнюю параллельную горизонту линию, где соединяются несколько скатов. Такое же название может иметь коньковая черепица и коньковые планки. На многих крышах есть такой элемент, как ендова. Это внутренний угол на месте стыка двух скатов. Ендова — главный узел в устройстве крыши. Свесы бывают двух видов. Карнизный — находится на стороне поверхности кровли, выступающей за стены здания; фронтонный — часть крыши, нависающая над щипцом (фронтоном) здания. Оба варианта могут иметь строгую прямолинейную форму или выполняться в оригинальной манере. Основой для возведения кровли является стропильная система — несущая конструкция из стропил, подкосов, стоек и перекладин.

Формы стапельной системы

Стропильные конструкции обустраиваются по-разному. Односкатная конфигурация предусматривает наличие двух рядов стоек или стенок в качестве опоры для стропильных ног. Одна стенка должна быть выше. Двускатная конструкция выполняет несущую функцию на крышах, состоящих из двух прямоугольных скатных поверхностей. В подавляющем большинстве случаев ноги такой системы упираются в две одинаковые опорные стенки коробки дома. Вальмовые рассчитаны на четыре скатные поверхности. Стропила создают две трапециевидные и столько же треугольных основ. Они опираются на длинные и торцевые стенки соответственно. Шатровая стропильная система подпирается одинаковыми стенками. Ломаные (мансардные) стропильные конструкции устанавливаются похожим образом, как и в случае с двускатными системами, но стропильные ноги размещаются в два яруса.

Стропильная система может включать в себя такие элементы:

• схватку;
• коньковый узел;
• прогон;
• стойку;
• мауэрлат;
• подкосы;
• лежень.

Наслонная система стропил

Такая конструкция имеет прочную опору под нижней и верхней пятками. Изготовление и монтаж происходит подобным способом, как в случае с односкатной кровлей. Возводят наслонные системы над коробками с внутренней опорной стеной. Она необходима в качестве несущей конструкции для конькового прогона. Функцию стенки могут выполнять ряды колонн или стоек. В простой наслонной конструкции с пятиметровым пролетом верхние части стропил опираются на прогон. Лежень играет роль опоры для самого прогона. Прочность конструкции обеспечивается подкосами. Системы с большими пролетами оборудуются дополнительными прогонами и схватками. Последние обеспечивают устойчивость конструкции. Наклонная система может использовать один из двух видов опирания. При одном из них возможен поворот и есть две степени свободы. Второй вариант предусматривает только одну степень свободы.

Висячая стропильная система

У конструкции такого типа есть только нижняя опора. Верха подпирают друг друга. Элементы каркаса изготовляют в виде треугольника, из-за чего отпадает потребность в мауэрлате. Его роль выполняет затяжка (основание). Ее используют для того, чтобы компенсировать распор на кровлю от массы системы, покрытия и снега, который на нем будет. Висячая конфигурация применима для небольших коробок без несущего элемента под коньковый прогон. Если нужно отделать большой пролет, то конструкция оборудуется стяжками, подкосами и бабками. Применение двух дополнительных опор дает возможность перекрыть расстояние до 15 метров. Стропилины висячей системы позволяют избежать горизонтальных нагрузок. Ими создается натяжение, которое не переносится на стены здания. Верха стропил могут закрепляться встык или укладываться на прогон.

Выбор кровельных покрытий в зависимости от уклона

Плоские крыши покрываются многослойными рулонными материалами, битумом. Если уклон составляет больше 5°, то в отделке можно использовать трехслойные рулонные материалы, не имеющие защиты. Битумную гидроизоляцию с крупнозернистым слоем рекомендуют наносить, если уклон больше 10°. При наклоне больше 15° кладут кровельные листы волновой формы. Материалами выполнения могут быть битулин, ондулин, еврошифер, асбоцементный шифер. Желобчатую черепицу из глины используют при уклоне от 20°. Оцинкованную сталь, медь, черепицу из металла, металлопрофиль и листовую сталь кладут при угле наклона больше 30°. Фальцевая сталь применяется при уклоне от 18° до 25°, иногда от 8°. Сланцевая и асбоцементная плитка, а также натуральное черепичное покрытие уместны, если крыша крутая (от 50°). При отделке крыш, наклоненных под углом 80°, применяются щепа и гонт (шиндель).



Особенности мансардных крыш

Мансарды могут значительно отличаться конфигурацией. Одной из принципиальных особенностей мансардной крыши является наличие изгибов наружу, но встречаются и внутренние изломы. Ломаную крышу можно увидеть на постройках небольшого размера. Это усложненный вариант двускатной крыши с декоративным назначением. Односкатная мансардная крыша в идеале должна быть наклонена под углом 40°. Скат делают на подветренной стороне здания. Мансарды под простой симметрической кровлей обычно имеют достаточно большую «глухую» зону около стыков крыши со стенами. Рекомендованный угол наклона кровли — 45°. Неплохое решение — создать мансардный этаж с несимметричными скатами. Там смогут разместиться высокие предметы. Основная проблема заключается в сложности расчетов при проектировании. Шатровые мансардные крыши нужно делать с большим углом наклона. В центре мансардного помещения будет много места для хранения высоких громоздких предметов.

В регионах, где бывает ураганный ветер, односкатную крышу лучше размещать с наветренной стороны, а опорную конструкцию — укреплять диагональными связками.

Утепление и гидроизоляция

Выбор материала для гидроизоляции зависит от климатических условий. Наиболее часто используют рубероид. Это очень крепкий материал. Его преимущество заключается в длительном сроке эксплуатации. За последнее время стало популярным использование гидроизоляционной пленки для защиты слоев кровли от воды с возможностью ее испарения. Термоизоляцию проводят за счет внутренней отделки пространства между ногами стропильной конструкции. Этим занимаются перед окончательной облицовкой помещения. В качестве изоляционного материала выбирают стекловолокно, стекло- или минеральную вату. Стекловату производят в виде плит и рулонов. Рекомендуется выбирать плиты. Они более долговечны, так как меньше деформируются, а их теплоизоляционные свойства примерно такие же. Помимо этого, для утепления крыши можно применять пенопластовые листы.

Параметры утеплительных материалов:

• воздухопроницаемость;
• сжимаемость;
• паропроницаемость;
• прочность на сжатие;
• плотность;
• теплопроводность.

Дизайн и цветовое решения для крыш

За последние 15—20 лет стали популярными плоские крыши. Такое выполнение позволяет сместить акценты на основную часть здания. Дома с плоской крышей могут иметь необычную и геометрически сложную форму в духе таких современных стилей, как минимализм, биотек, хай-тек и авангардизм. Скатная кровля более разнообразна. Наклонные крыши уместны во всевозможных дизайнерских проектах зданий. Односкатная кровля красиво смотрится с прозрачными стенами. Многощипцовую крышу можно оформить в неповторимом французском стиле или в манере традиционного русского зодчества. Цветовая гамма подбирается в зависимости от цвета самого здания. Кровлю делают более темной, поэтому выбор оттенков зачастую ограничен темными, холодными и смешанными тонами. Крыша оригинальной формы лучше всего смотрится в синем, голубоватом, черном и сером цветах.

Заключение

Процесс установки кровли начинается с проектирования. На этом этапе рассчитываются различные параметры, учитываются все пожелания. Многое зависит от каркасной конструкции. Оптимальный вариант размещения и размеров мансардных окон определяется до начала ее возведения. После установки стропильной системы начинается главная часть работы. На конструкцию будет нанесено соответствующее ее конфигурации покрытие. Кровлю нужно выполнять с применением стойких и долговечных материалов. Главными критериями для их выбора являются такие показатели, как наклон скатов, ветреность территории, количество и тип осадков в регионе. За последние несколько десятков лет появилось много качественных функциональных материалов для отделки. После завершения внешнего обустройства крыши следует заняться выбором утеплителя, гидро- и пароизоляцией.

частей терминологии кровли и кровли

Прежде чем вы сможете точно понять оценку кровли или смету кровли, вы должны быть знакомы с терминологией кровли. Ниже приведены некоторые часто используемые термины, обозначающие части крыши и типы кровли.

Застроенная крыша

Кровля с низким уклоном (или кажущаяся плоской), покрытая чередующимися слоями рубероида и горячего асфальта и покрытая слоем гравия.

Карниз

Часть крыши, выступающая из боковых стен дома.

Противооткладная планка

Гидроизоляция, которая сверху заделывается в стену или другую вертикальную конструкцию и накладывается на черепицу.

Курсы

Горизонтальные ряды черепицы или плитки.

Капля

Металлическая полоса, выступающая за карниз или грабли, чтобы дождевая вода не скатывалась по черепице обратно на деревянную часть дома.

Карниз

Нижний край крыши (обычно выступающий за край дома).

Фасция

Обшивка за желобом и карнизом.

Гидроизоляция

Листовой металл или другой материал, используемый на стыках различных плоскостей на крыше для предотвращения утечки.

Войлок

«Битумная бумага», используемая кровельщиками, обычно сделанная из комбинации асфальта и бумаги или тряпки.

Frieze Board

Доска в верхней части сайдинга дома, образуя угол с потолком.

Фронтон

Треугольная верхняя часть стены, закрывающая конец ребристой крыши

Вальм

Внешний угол на стыке двух сторон крыши, несущие стены которой соприкасаются.

Балка

В плоской крыше — горизонтальный структурный элемент, на который прибивается обшивка.

Стропила

Элемент конструкции (обычно наклонный), к которому прибивается обшивка.

Грабли

Наклонный край двускатной крыши, выходящий за торцевую стену дома.

Конек

Горизонтальная линия на верхнем крае двух плоскостей наклонной крыши.

Обшивка

Жесткий материал (часто доски размером 1 дюйм на 6 дюймов или один дюйм на двенадцать дюймов или листы фанеры), который прибивается к стропилам и к которому крепится черепица или другие внешние кровельные материалы.

Гидроизоляционная черепица

Гидроизоляция, укладываемая полосами под каждой черепицей и загибающаяся к краю дымохода или стены.

Наклон

Количество дюймов вертикального подъема крыши на 12 дюймов горизонтального расстояния. Также называется подачей.

Софит

Доски, которые закрывают нижнюю часть той части крыши, которая выходит за пределы боковых стен дома.

Квадрат

Сто квадратных футов крыши или количество кровельного материала, необходимого для покрытия 100 квадратных футов при правильном применении.

Подкладка

Материал (обычно рубероид), который накладывается поверх обшивки перед укладкой битумной черепицы. Долина Угол менее 180 градусов, где сходятся две наклонные секции крыши. Долинная гидроизоляция. Долинная гидроизоляция, переходящая под черепицу с обеих сторон.

Справочник по форме и анатомии крыши

Крыша — один из важнейших элементов дома. Каждая крыша немного отличается, иногда из эстетических соображений, но также и по функциональным причинам.Большинство крыш скатные, что означает, что они имеют наклон вниз, чтобы дождь и мусор могли стекать с них. Под наклоном крыши понимается величина уклона или вертикального подъема, деленная на горизонтальный пролет.

Распространенные формы скатных крыш:

Фронтон

Это одна из наиболее часто используемых форм крыш. Скорее всего, у вас дома, в сарае или гараже есть хотя бы один из них. Фронтон относится к классической треугольной форме стены, где две наклонные стороны крыши сходятся на вершине.Две стороны крыши соединяются по верхнему коньку и каждый наклон вниз. Торцевые стены будут иметь вид треугольника.

Hip

Эта крыша по форме напоминает пирамиду. Он состоит из 4 соединенных наклонных сторон, которые переходят в центральную вершину. Все нижние края крыши станут прямыми и горизонтальными.

Двускатная крыша

Комбинация двускатной и вальмовой крыши. Большая часть крыши будет выглядеть как классический двускатный, но с дополнительной наклонной частью наверху, которая, кажется, обрезает фронтон.Конец стены дома будет иметь вид трапеции, а не треугольника. Его также называют полубедром.

Мансарда

Эти крыши имеют 4 наклонные стороны, как у шатровой крыши, за исключением того, что их нижние части круче верхних. Иногда эти крыши имеют плоский верх, а иногда — шатровый. Мансардные крыши часто содержат слуховые окна. Некоторые из этих крыш довольно богато украшены и могут иметь многократное изменение наклона.

Gambrel

Эта форма похожа на мансарду, за исключением того, что только две крытые стороны.Их также часто называют стилем сарая, так как они очень распространены на крышах сараев.

Вот удобная инфографика, показывающая эти распространенные формы крыш:

Комбинации форм крыши

В пределах этих распространенных форм крыши вы заметите множество вариаций, а также комбинированные крыши. Комбинированные крыши распространены на больших загородных домах и домах с разным сечением. Иногда можно встретить вальмовую крышу в сочетании с двускатной крышей или многоскатную крышу.Комбинированные формы крыши также распространены при надстройке дома. Сочетание разных фронтонов и откосов также помогает разбить большие стены и добавить визуальной привлекательности.

Знакомство с различными частями крыши…

Давайте рассмотрим некоторые из этих частей крыши:

Gable — Как мы уже говорили выше, Gable — это общее название формы крыши. Это также относится к треугольной области торцевой стены, где стороны крыши достигают вершины.

Конек — это область, проходящая горизонтально через верх, где стороны крыши встречаются.

Hip — Как и Gable, бедро является одновременно формой крыши и ее специфическим элементом. Здесь две наклонные стороны соединяются своими вертикальными краями, иначе говоря, бедро. Это создает довольно модный вид 😉

Грабли — это самый внешний край крыши на конце двускатной стены. Он проходит от гребня / пика до конца / карниза.

Капельная кромка — Важная металлическая полоса вдоль горизонтальной кромки, где происходит стекание. Эта металлическая полоска помогает воде убегать из дома и не дает ей скручиваться за край.

Фасция — часто удерживает желоба. Это горизонтальная полоса под краями крыши, которая также часто является декоративной и закрывает концы стропил.

Frieze Board — Отделка стены дома прямо под крышей.

Карниз — Часть крыши, которая выступает за стены дома. Карниз помогает удерживать воду подальше от нижней части дома.

Софит — Софит закрывает нижнюю сторону карниза.Он может быть декоративным и часто вентилируемым.

Конец коробки — Это законченный конец потолка и фасции. Это происходит в углу фронтона стены, где все сходится.

Слуховой проход — Выступ с крыши, содержащий дополнительную площадь стены и обычно окно.

Вентиляция на крыше

Вентиляция является неотъемлемой частью КАЖДОЙ КРЫШИ во ВСЕ сезоны, чтобы поддерживать эффективность и защищать дом.

• Вентиляционное отверстие фронтона — расположено на стене в зоне фронтона прямо под крышей.
• Roof Vent — вентиляционное отверстие на плоскости крыши.
• Вентиляционное отверстие для конька — расположено вдоль конька, чтобы отводить верхний слой тепла. Аналогичное отверстие также можно найти на некоторых вальмах крыши, которое называется отводом для бедра.
• Вентиляционные отверстия для потолков — вентилируемые потолки многих типов. Это действует как прием. Вентиляционные отверстия в потолке способствуют циркуляции воздуха, позволяя более прохладному воздуху проходить через потолок. Более горячий воздух будет выходить через верхние вентиляционные отверстия.

Система вентиляции каждой крыши будет отличаться.Часто это зависит от стиля и размера крыши. Крыши без тени или в суровом климате могут нуждаться в большем количестве вентиляционных отверстий, чем другие.

Кровельная вентиляция для холодной погоды

Зимой кровельная вентиляция помогает нормализовать температуру на улице. Поначалу это может показаться странным: «Зачем кому-то нужно, чтобы на крыше было прохладно зимой?».

• Предотвращает образование конденсата! Предотвращение образования конденсата предотвращает повреждение водой и плесень.
• Это также помогает предотвратить образование ледяных плотин и сосулек, потому что таяние снега может происходить более естественно.Ледяные плотины возникают, когда снег тает со дна снежного покрова и замерзает по краям крыши. Это создает дамбу, изолированную верхним слоем снега. Когда есть ледяная плотина, вода не может стекать с крыши, и вода может просочиться внутрь и причинить ущерб. Естественно, тающий снег начинается сверху, обычно из-за солнца и более высоких температур. Когда он тает естественным образом, он может хорошо стекать с крыши. Прохладный чердак и крыша зимой — это очень хорошо!

Теплая вентиляция крыши

Крыши, как вы понимаете, могут сильно нагреваться на солнце.Этим и обогревается чердак. Если воздух не выходит наружу, он может перегреться и снизить энергоэффективность дома. Это также может вызвать образование конденсата на холодных трубах и холодных поверхностях.

Ищете профессионала в области кровли?

Мы предлагаем услуги по замене кровли в районе Нэпервилля!

Полная замена крыши — одна из наших специализаций в Opal Enterprises. Мы являемся ведущим подрядчиком по кровельным работам GAF, что означает, что мы сертифицированы, чтобы предлагать первоклассные кровельные гарантии и продукцию от GAF.Во время замены кровли наши подрядчики также могут помочь вам улучшить вентиляцию кровли и повысить энергоэффективность. Работаем на крышах любых форм. Мы также являемся сертифицированными экологическими кровельщиками ! Мы перерабатываем старую черепицу и предлагаем ее энергосберегающие варианты. Наша зона обслуживания включает западные и юго-западные пригороды Чикаго. Узнайте больше о наших услугах по замене крыш и ремонту домов в Нейпервилле…

Более 25 частей крыши и их функции (с пояснениями и изображениями)

При всех последних тенденциях в архитектуре сейчас будет трудно удержать вверх, особенно если вы не имеете ни малейшего представления о том, как работает каждая структура, из чего они состоят и о соответствующих функциях этих частей.

Я имею в виду, было бы неплохо узнать, какая часть нуждается в обслуживании или ремонте, когда придет время? Кроме того, он всегда пригодится для будущих улучшений дома.

По этим причинам сегодня мы сосредоточимся на частях крыши и их функциях.

Связанные : Детали двери и дверной коробки

Части крыши и их функции

Наверняка вы знаете кое-что, например, желоб, дымоход, вентиляционную трубу, балки и стропила.

Но помимо этого, мы не знаем больше, и поэтому мы просто смотрим на крышу как на одну из последних частей при строительстве дома или здания, не зная, что внутри нее есть другие небольшие, не менее важные части, которые должны работайте, чтобы он стал стабильным.

Вот краткое изложение различных частей крыши и их функций.

1. Битумная черепица

По сути, это кровельное покрытие, которое бывает плоской и прямоугольной формы.Устанавливаются на карниз кровли после укладки кровельного настила.

В зависимости от расположения и дизайна вашего дома, он изготовлен из различных погодоустойчивых материалов, таких как плитняк, сланец, пластик, дерево, металл и другие композитные материалы.

В настоящее время солнечная черепица также стала трендом. Его основная функция — не допустить попадания воды в карниз. Чтобы сделать его максимально водонепроницаемым, после него также наносится подкладочная черепица.

2. Коньковая доска

Технически известна как коньковая доска.Это горизонтальное дерево или металл, опирающееся на вершину крыши, образующую треугольник.

Технически это самый высокий пик на крыше. С функциональной точки зрения конек соединен со стропилами и стропилами, образуя каркас крыши. Интересно, что он также используется для обозначения кровельной доски или балки, используемых для полного строительства конька крыши.

3. Долина

Соединяет две скатные / наклонные крыши, образуя угол 90 градусов.Он поддерживает стропило, которое, в свою очередь, поддерживает внутренний водосточный желоб, по которому вода и мелкий мусор будут стекать во внешний желоб.

По сути, это долина крыши, которая собирает воду, которая будет падать с крыши. Это причина, по которой выбор правильного типа установки для долины является одним из самых важных шагов при установке кровли, иначе у вас могут возникнуть серьезные проблемы с утечкой.

Связанные : Альтернативы желобам

4.Карниз

Считается самой низкой точкой скатной / двускатной / мансардной крыши. Их еще называют кромками крыши, выступающими над лицевой стороной стены, выступающей со стороны дома.

Это тот, который соединяет желоба с крышей. Технически он предназначен для очистки стены водой, стекающей по поверхности.

5. Софит

Это приспособление считается эстетичным и функциональным. Это конструкция крыши, которую вы увидите, когда выровняете крышу.Он расположен между стеной и карнизом крыши.

В основном скрывает балки перекрытия и стропила. Его основная функция — защита стропил от таких природных элементов, как влага и плесень. Благодаря этому он также помогает сохранить долговечность кровельных материалов.

6. Грабли

Несмотря на то, что они считаются одной из нескольких секций крыши, грабли точно не встречаются на крыше. Он используется для описания наклонных сторон на концах двускатной крыши.Он может быть плоским или с свесами.

Грабли со свесами можно оставить открытыми или закрыть облицовкой или потолком. Его также можно настроить для эстетики крыши.

7. Боковая стенка

Это один из типов стен, используемых в кровельном кровле (который является гидроизоляционным материалом для предотвращения проникновения воды), в частности, в основании и ступенчатом кровле.

Боковые стенки, как и его передняя часть стены, представляют собой вертикальные стены, пересекающиеся с поверхностью настила крыши.Он соединяет края пологого настила крыши.

8. Оклад

Он может быть изготовлен из различных материалов, включая алюминий, оцинкованную сталь и пластик.

Его основная функция — предотвращать прохождение воды через отверстия в крыше и другие критические области крыши, где вода может скапливаться. Таким образом, его обычно устанавливают в долинах крыш, вентиляционных отверстиях, дымоходах и световых люках.

Посредством различных типов кровельных покрытий скопившаяся вода перенаправляется во многие части крыши.

• Обшивка дымохода: Это еще один гидроизоляционный материал, устанавливаемый на перекрестке, соединяющем дымоход и крышу. В основном он используется для предотвращения попадания влаги в дом через крышу.
• Гидроизоляция вентиляционной трубы: Устанавливается снаружи на крыше. Он действует как герметик для вентиляционной трубы, предотвращая просачивание воды через окружающие отверстия, куда может попасть вода.
• Воротник долины: Устанавливается на линии впадины крыши, отсюда и название.Он также выполняет функцию гидроизоляционного материала для крыши.
• Мансардное окно: Это также гидроизоляционное приспособление, устанавливаемое между стеклом мансардного окна и рамой. Он наносится поверх герметиков для световых люков, чтобы удерживать влагу на поверхности стекла.
• Слуховой оклад: В основном используется для дополнительной защиты крыши от повреждения водой. Он устанавливается по бокам и сверху на стальную кровлю, в нижней или торцевой стене слухового окна.

9. Бедро

Это внешний угол, действующий как пересечение, где будут встречаться смежные наклонные стороны крыши.

Сопутствующим термином является бедренный конец, который относится к треугольной наклонной поверхности, обычно образованной пересекающимися бедрами на краю / карнизе крыши.

Он ассоциируется с шатровой крышей, конструкцией крыши, известной своими наклонами и внутренними наклонами со всех сторон. Шатровые крыши обычно используются в заснеженных и ветреных местах, так как лед легко соскальзывает с уклонов.

10. Плоская крыша

Это тип конструкции крыши, считающийся одним из самых древних типов кровли. Обеспечивает дополнительное полезное пространство на крыше, поэтому ее еще называют живой крышей.

Они обычно используются в местах с засушливым климатом и в коммерческих зданиях. Он экономичен, потому что его легко установить и он не подвержен множеству повреждений, следовательно, требует меньших затрат на ремонт.

11. Слуховое окно

Его также называют слуховым окном, потому что оно обеспечивает пространство, в котором размещается световой люк.Он выступает за поверхность крыши или за плоскость скатной крыши.

Функционально слуховые окна предназначены для увеличения полезной площади в компактных помещениях / чердаках. Например, если вы думаете о том, чтобы превратить чердак в дополнительную комнату, мансардное окно будет хорошим вариантом, потому что оно обеспечит естественное освещение и дополнительную вентиляцию, что обеспечит лучший приток воздуха и свежий воздух.

12. Абатмент

Этот термин используется специально при строительстве мостов и кровли.В системах крыш зданий упор относится к пространствам на крыше, где скат крыши пересекается с вертикальной областью, такой как дымоходы или стены.

Их можно найти сбоку, сверху или вокруг этих вертикальных областей, с которыми они соединяются.

13. Участки с низким уклоном

Их также называют участками с малым уклоном или просто низкими участками. Они распространены среди кровель плоского типа. Области с низким уклоном — это в основном нижние откосы всей кровельной системы. Однако затопление обычно происходит на участках с низким шагом.

Оставленная без высококачественной шпатлевки пруд может со временем повредить настил крыши и деревянные стропила.

14. Водосточная труба

Это труба, проложенная вертикально от крыши до земли. Это труба, подключенная к внешнему желобу, по которой удаляемая вода направляется в заданную точку.

Хотя водосточные трубы обычно изготавливаются из ПВХ, их также можно изготавливать из оцинкованной стали и других пластмассовых материалов.

15.Drip Edge

Это тип металлического гидроизоляции, используемый для защиты нижележащих элементов кровли. Он устанавливается вдоль карниза, чтобы перенаправить поток воды от фасада. По конструкции он свешивается с боковых сторон крыши.

Имеет небольшой металлический фланец, отогнутый от лицевой панели. Некоторые люди скажут, что отводной край больше не нужен, так как водосточный желоб выполняет почти ту же работу. Но, тем не менее, это функциональная функция, и если вам нужна наглядная информация о том, как ее установить, вы можете проверить это руководство на сайте Your Average Roofer.

16. Фасция

Ее также называют линиями крыши. Облицовка — это доски, проходящие в точках, где внешние стены дома встречаются с крышами.

Он также прибивается к стропилам, чтобы служить опорой для желобов или, по сути, основной доски, к которой прикреплены желоба. Также считается, что это улучшает эстетическую ценность крыши, особенно если вы использовали шатровую крышу и плоскую крышу.

17.Водостоки

Это важный внешний кровельный элемент. Это канал, работающий как система отвода воды в дом. Однако для того, чтобы желоб служил своей цели, он должен быть установлен под углом, чтобы вода, которую он отталкивает, не падала прямо на территорию дома.

Вода, падающая слишком близко в фундамент дома, может ослабить его, а также может полностью повредить подвал, если он у вас есть.

Связанные :

18.Стропила

В основном это деревянные / металлические каркасы, которые работают как каркас / каркас крыши. Таким образом, это одна из самых важных частей крыши, потому что без нее не будет полностью никакой конструкции крыши.

Это конструкция диагональной формы, входящая в ферму. Он встречается на вершине, и его основная функция — поддерживать настил крыши от тяжелых нагрузок.

Как правило, это то место, где все крепится, поэтому вам нужно будет укрепить его, чтобы оно было более устойчивым.Для наглядности вы можете посмотреть это видео от NSM Construction.

19. Подложка

Она также называется подкладочной мембраной. Он предлагает одеяло или защитную подушку для всего настила крыши, чтобы защитить его от слишком большого количества влаги.

Обычно они изготавливаются из войлока и резиновых полос, но тенденция сместилась в сторону армированного стекловолокна и синтетических материалов.

По сути, это водонепроницаемые материалы, которые работают как барьеры для воды и влаги и устанавливаются непосредственно в настиле крыши.Он бывает разных типов и размещается в разных ключевых областях крыши, где может возникнуть проблема скопления воды.

• Стропильная подстилка: Ее функция заключается в обеспечении дополнительной защиты стропил путем добавления водостойкого слоя, в который не проникает влага.
• Подкладка долины: Долины крыш конструктивно пропускают много воды. Это причина, по которой их необходимо применять с подстилкой долины. Это гидроизоляционный слой, функция которого состоит в том, чтобы добавить защиту впадин крыши и предотвратить ее протекание.
• Войлочная подкладка: Традиционная подкладка из войлочной бумаги. Его основная функция — гидроизоляция кровли. Укладывается поверх массивной террасной доски, обычно покрытой битумной черепицей.
• Синтетическая подкладка: Как следует из этого термина, это тип подкладочной мембраны, изготовленной из синтетического материала, а не войлока. Он считается высокотехнологичным защитным слоем, устанавливаемым перед черепицей. Применяется на участках настила крыши, не покрытых водными и ледяными щитами.

Вентиляционная труба: Ее также называют вентиляционными отверстиями. Обычно они выходят из сточных труб здания и устанавливаются через крышу. Через вентиляционные трубы канализационные газы выходят за пределы дома / здания, а не задерживаются внутри него. Эти трубы также пропускают больше кислорода в сточные трубы, уменьшая исходящий от них неприятный запах.

20. Балка воротниковая

Обычно используется при строительстве крыш дома. Он имеет горизонтальную форму и соединяет два стропила, пересекающихся по коньку, для большей устойчивости конструкции крыши.В основном, воротниковая балка используется для обрамления конструкции потолка.

21. Дымоход

Это популярная конструкция, но многие из нас могут не знать, что она является частью кровельной системы.

Это вертикальная конструкция, соединенная через крышу, которая используется в качестве вентиляции, путем отвода дыма и других дымовых газов, выходящих из печи, котла или камина, через атмосферу.

22. Защита от льда и воды

Их чаще называют ледяными и водными щитами.Они могут не быть необходимыми, но определенные государства требуют их в своих строительных нормах.

Эти щиты в основном представляют собой типы подкладки, используемые для предотвращения образования ледяных плотин и сильных ветровых дождей.

Они устанавливаются в трех определенных частях крыши: в карнизах и граблях для защиты внутренней части крыши от мороза, в впадинах крыши, где вода может образовывать пруд, а также в обшивках и дымоходах, чтобы позволить ветровым дождям течь обратно вверх. .

23. Световой люк

Если он является частью первоначального плана конструкции крыши, он считается частью общей площади крыши.Это должно быть ясно, потому что это не часто считается частью крыши. Это одновременно эстетично и функционально.

Эстетично, обеспечивает дополнительное освещение и вид на небо. Функционально он обеспечивает большую вентиляцию и действует как выход в аварийных ситуациях. Он представляет собой окно или потолок, устанавливаемый прямо в крышу. Он размещен в мансардном корпусе. Посмотрите на эти прекрасные конструкции световых люков от Decoist и Home Designing.

24. Смотровая площадка

Ее еще называют смотровой площадкой или смотровым стропилом.Конструктивно это деревянная балка от стеновой плиты здания, доходящая до консоли.

Функционально он обеспечивает поверхность, на которую будут прибиты облицовочные доски, и опорную конструкцию для обшивки крыши. Также используется как балка, где крепятся готовые материалы карниза.

25. Сплошной настил

Его чаще называют настилом крыши. Это композитный настил из твердых материалов. Он похож на натуральное дерево, но на самом деле сделан из более прочных компонентов, чтобы выдерживать большую нагрузку на крышу.

Добавляет дополнительную защиту между крышей и домом и добавляет дополнительную поверхность для стяжки и черепицы для дополнительной защиты от атмосферных воздействий. Конструктивно массивный настил состоит из плоских досок, прочно скрепленных в фермах и натянутых на балки поперек крыши.

Заключение

Обычному домовладельцу не хватило бы времени и удовольствия узнать все это в обычные дни. Но стоит знать основные части крыши, если не все, потому что, нравится вам это или нет, ежегодное техническое обслуживание здесь, прежде чем вы это узнаете.

Как говорится, знание того, где болит, спасет вас от продолжительной боли. В случае с кровлей знание частей крыши и их функций снизит стоимость ремонта в будущем, потому что вы уже знаете, где искать.

Фактически, вы можете выполнять работы по техническому обслуживанию самостоятельно, если вы знаете эти вещи. Не помешает знать части кровли и их функции. Помимо добавления нового набора знаний к вашим учетным данным, это спасет вам жизнь в будущем.

Артикул:

Как называются разные части крыши?

Мы подошли к тому времени года, когда имеет смысл провести инвентаризацию вашего дома и отметить вещи, которые необходимо рассортировать до наступления зимы. Один из них — проверка вашей крыши, но как называются различные части, которые подвергаются ударам элементов?

Вот наше удобное руководство по десяти ключевым частям вашей крыши, как они называются и на что вам нужно обратить внимание, чтобы подготовить их к более холодному климату.

1. Карниз

Карниз — это края крыши, которые нависают над вертикальной внешней стеной и, как правило, они выступают над стеной здания, образуя свес, поэтому дождевая вода не попадает на стены. Проверьте, нет ли гнили или сырости на карнизах, так как в этом случае вода может попасть в чердак или повредить внешние стены.

2. Фронтон

Это треугольник наверху стены, где встречаются два карниза. Концы фронтона могут быть либо спереди и сзади дома (если у вас длинное здание), либо по бокам (если у вас широкое здание).

3. Прошивка

Гидроизоляция — это материал, который предотвращает попадание воды в стыки на крыше. Например, если у вас есть дымовая труба наверху вашего дома, она обычно будет иметь световую сигнализацию вокруг ее основания, чтобы предотвратить попадание воды. Традиционно, гидроизоляция была сделана из свинца. Если в вашем доме ухудшается мигание, у вас есть слабое место для проникновения воды, что может повредить чердаки и стены.

4. Бедро

Шатровая крыша — без фронтона.У него четыре склона, которые наверху сливаются в гребень. Это более современный дизайн, чем двускатная крыша, а четырехсторонний скат облегчает стекание воды.

5. Гребень

Конек крыши — это верхняя часть, где сходятся фронтон или стороны. Обычно он проходит по длине крыши.

6. Лицевая панель

Облицовочная доска — это доска, часто сделанная из дерева, которая располагается прямо под крышей. На нем сидит самая нижняя часть крыши. Рекомендуется регулярно проверять, так как если древесина гниет, птицы и животные могут легко попасть в помещение.Некоторые из них также сделаны из асбеста, поэтому, возможно, стоит провести обследование асбеста, если вы не уверены в используемом материале.

7. Стропила

Стропила — это ключевая конструкция крыши, наряду с прогонами и балками. Вместе они составляют каркас крыши. Если вы представите свою крышу без плитки или покрытия, стропила — это куски древесины, которые наклонены вертикально сверху вниз к карнизу. Стропила обычно кладут рядом.

8. Рейки

Рейки используются для крепления на крыше черепицы или других покрытий.Если у вас соскользнула плитка, одна из причин, по которой ее нужно починить раньше, чем позже, заключается в том, что зазор будет пропускать воду, которая может сгнить некоторые рейки.

9. Водосточный желоб

Это труба, которая проходит прямо под карнизом и собирает дождевую воду, направляя ее в водосточную трубу для отвода воды из здания. Если в водосточном желобе есть щель или он заблокирован, вы заметите, что вода стекает с крыши каплями или иногда фонтанирует. В зависимости от того, где в конечном итоге разбрызгивается эта вода, вы можете повредить внешнюю стену или другую часть вашего здания, если она не зафиксирована.

10. Водосточная труба или водосточная труба

Водосточная труба — это водосточный желоб, который проходит вертикально вниз по стене здания от крыши до водостока и предназначен для отвода воды из дома, чтобы предотвратить ее скапливание в любых щелях или зазорах.

Если вы хотите внести изменения в свой дом, некоторые из этих ссылок могут оказаться полезными:

РУКОВОДСТВО 10 самых распространенных типов крыш, их плюсы и минусы

07
ноябрь

10 самых распространенных типов крыш, плюс их плюсы и минусы

Если вы строите новый дом или модернизируете существующий, выбор правильного типа крыши может оказаться сложнее, чем кажется.В конце концов, крыши делают намного больше, чем просто служат самой основной практической цели защиты дома и его жителей от внешних элементов. Например, форма крыши играет важную роль в определении общего вида и стиля дома. Как в примере ниже;

Крыши также обеспечивают дополнительное жилое пространство, а также делают ваш дом более устойчивым, энергоэффективным и защищенным от погодных условий, просто чтобы упомянуть некоторые из преимуществ.

Это руководство поможет вам понять и определить лучший тип крыши для ваших конкретных потребностей, желаний и бюджета.Неважно, для вашего дома или для бизнеса, вы получите ценность.

Вот графическое изображение некоторых из наиболее распространенных типов крыш в Соединенных Штатах;

Теперь мы подробно рассмотрим каждый из них в этой статье.

1. Двускатная крыша

Двускатные крыши, также известные как скатные или остроконечные крыши, являются одними из самых популярных крыш в США. Их легко узнать по треугольной форме.

Плюсы: Двускатные крыши легко сбрасывают воду и снег, оставляют больше места для чердаков или сводчатых потолков и обеспечивают большую вентиляцию. Их изначально простой дизайн позволяет легко их строить и дешевле, чем более сложные конструкции.

Минусы: Двускатные крыши могут быть проблематичными при сильном ветре и ураганах. Если рамы не будут правильно сконструированы с соответствующими опорами, крыша может обрушиться. Сильный ветер также может вызвать отслаивание материалов от двускатных крыш.Если есть слишком большой свес, ветер может создать приподнятую поверхность под потолком и привести к отрыву крыши от стен.

Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются соответствующие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.

Материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую плитку, металл, глиняную или бетонную черепицу. Однако, если крыша также имеет вальм и впадины, ее следует либо покрыть черепицей, либо покрыть металлической черепицей или стоячим фальцем, чтобы предотвратить протекание крыши.

Различные типы двускатных крыш

Боковой фронтон: Боковой фронтон — это базовая скатная крыша. Он состоит из двух одинаковых панелей, скошенных под углом, пересекающихся на гребне посреди здания. Треугольное сечение можно оставить открытым для открытой двускатной крыши или закрыть для двускатной крыши коробчатого типа.

Скрещенный фронтон: Скрещенный двускатная крыша — это две части крыши, соединенные под прямым углом. Два гребня перпендикулярны друг другу.Длина, шаг или высота могут отличаться или не отличаться друг от друга. Это отличная конструкция крыши для домов с отдельными флигелями. Используйте поперечный фронтон, чтобы выделить различные части дома, например, гараж, крыльцо или мансардные окна.

Передний двускатный: Передний двускатная крыша размещается у входа в дом. Такой дизайн часто можно увидеть в домах в колониальном стиле.

Голландская двускатная крыша: Голландская двускатная крыша — это гибрид двускатной и шатровой крыши. Двускатная крыша размещается в верхней части вальмовой крыши для большего пространства и повышения эстетической привлекательности.

2. Вальмовая крыша

Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны имеют одинаковую длину и сходятся наверху, образуя гребень.

Плюсы: Вальмовые крыши более устойчивы, чем двускатные. Наклон всех четырех сторон внутрь делает его более прочным и долговечным.

Они отлично подходят как для сильных ветров, так и для заснеженных территорий. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

Вальмовые крыши могут предложить дополнительное жилое пространство с добавлением слухового окна или вороньего гнезда.

Минусы: Вальмовые крыши дороже в строительстве, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, с добавлением слухового окна дополнительные швы могут облегчить образование утечек воды в долинах, если кровельная система не установлена ​​должным образом.

Примечание: Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные.

Материалы: Вальмовые крыши, как и двускатные крыши, могут быть покрыты практически любым кровельным материалом, например, черепицей, металлом или черепицей.

Различные типы вальмовой крыши

Простая вальмовая крыша: Самый распространенный тип вальмовой крыши. У него многоугольник с двух сторон и треугольник с двух сторон. Стороны сходятся вверху, образуя простой гребень.

Крестовина: Аналогично двускатной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями.Линия, где встречаются две крыши, называется долиной.

Примечание. В долинах может стекать вода. Правильная гидроизоляция — необходимость.

3. Мансардная крыша

Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые образуют низкую крышу.

Нижний склон намного круче верхнего. Бока могут быть плоскими или изогнутыми, в зависимости от стиля.

Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства.Очень популярно использование помещения как полноценного чердака или жилого помещения, называемого мансардой. Этот стиль подходит как для открытых, так и для закрытых мансардных окон для большей эстетической привлекательности. Этот тип крыш отлично подходит для людей, которые хотят гибкости при строительстве будущих домов. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, начав с простой мансардной конструкции. Позже вы можете добавить чердак или мансардные окна. Это не только повысит стоимость дома, но и позволит домовладельцам легко добавлять пристройки по мере изменения своих потребностей.

Минусы: Низкий скат мансардной крыши не идеален для районов с сильным снегопадом. Мансардные крыши стоят больше, чем обычные крыши, из-за украшений и деталей, которые в них входят. Но добавленное пространство и характер могут более чем компенсировать дополнительные затраты на первоначальное строительство.

Материалы: Поскольку мансардная крыша имеет уникальный дизайн, выбор уникального материала может сделать крышу еще более особенной. Использование металла, такого как медь или цинк для крутой части крыши, может быть более дорогим с самого начала, но потребует гораздо меньше обслуживания в будущем, что делает его хорошим долгосрочным выбором.

Использование деревянной или шиферной черепицы с ромбовидным узором — способ выделить мансардную крышу. Однако для черепицы с перекрытием не следует использовать черепицу . Асфальтовую черепицу можно по-прежнему использовать на более крутых участках крыши в обычном порядке.

Типы мансардных крыш

Мансардные крыши могут иметь разные силуэты, в том числе прямоугольные, выпуклые или вогнутые. Окна очень важны для обеспечения света дополнительным жилым пространством.В величественных домах также могут быть выставлены деревянные украшения, отделка или декоративный вырезанный камень.

4. Gambrel Roof

Gambrel, или крыша сарая, очень похожа на мансарду в том смысле, что она имеет два разных уклона. Разница между ними в том, что у гамбреля только две стороны, а у мансарды — четыре.

Как и мансарда, нижняя часть двускатной крыши имеет почти вертикальный крутой уклон, а верхний уклон намного ниже.

Игроков можно увидеть не только на сараях, фермерских домах и бревенчатых домиках.Их также можно увидеть в домах в голландском колониальном и георгианском стиле.

Плюсы: Как и мансарда, балка обеспечивает дополнительное жилое пространство на чердаке, чердаке или чердаке. К тому же его просто оформить в рамку.

В проушине используются только две балки крыши и косынки. Поскольку конструкция довольно проста и требует меньшего количества материалов, это помогает снизить стоимость крыши. Крыши Gambrel также являются отличной идеей для открытых навесов и складских помещений.Их форма может обеспечить больше места для хранения, не занимая больше места.

Минусы: Козырная крыша не рекомендуется для районов с сильным ветром или регионов со значительными снегопадами. Открытая конструкция может привести к обрушению крыши под сильным давлением.

Крыши Gambrel также должны быть хорошо построены, иметь гидроизоляцию на гребнях и регулярно обслуживаться. Хорошая идея — ежегодно осматривать кровлю из каркаса на предмет повреждений, нанесенных штормами, сильными дождями или снегопадами.

Окна рекомендуются для добавления света в дополнительное пространство. В этом есть и плюсы, и минусы. Хотя все детали добавляют к дому красоту в целом, они увеличивают вероятность протекания воды.

Материалы: Материал, из которого сделана двускатная крыша, будет зависеть от стиля дома. Широко применяется деревянная, асфальтовая или шиферная черепица. Однако использование металла значительно сократит объем необходимого обслуживания.

5. Плоская крыша

Плоская крыша

Как следует из названия, плоские крыши кажутся совершенно плоскими без уклона.Тем не менее, они имеют небольшой угол наклона, позволяющий стекать и отводить воду.

Эти крыши обычно используются на промышленных или коммерческих зданиях. Однако они также могут быть установлены в жилых домах как в районах с высоким, так и с низким уровнем осадков.

Большинство людей не задумываются о том, сколько доступного жилого пространства на открытом воздухе может предоставить плоская крыша. Так что не отказывайтесь полностью от них при строительстве нового дома!

Плюсы: Дополнительное жилое пространство на крыше для патио, сада или частично огороженное для пентхауса.Установки отопления и охлаждения также можно размещать на плоских крышах, скрывая их от глаз. — Это особенно распространенная практика в коммерческих конструкциях крыш.

Конструкция также способствует установке фотоэлектрических солнечных панелей в более энергоэффективном и энергонезависимом доме. Плоские крыши легче построить, чем скатные, и для них требуется меньше строительных материалов, что снижает затраты.

Минусы: Низкий уклон делает плоские крыши более восприимчивыми к протечкам воды. Они не рекомендуются для регионов с большим количеством осадков или снегопадов.

Хотя первоначальные затраты на строительство плоской крыши дешевле, чем скатная крыша, они могут быть более дорогими в долгосрочной перспективе из-за затрат на техническое обслуживание и текущий ремонт и замену кровли.

Материалы: Обеспечение водонепроницаемости плоской крыши является обязательным условием. Лучше всего использовать непрерывный материал без швов. Чаще всего используются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.

На заметку: Зеленые крыши также набирают популярность.Они эстетичны, энергоэффективны, так как вся растительность действует как дополнительный слой изоляции, с охлаждающими свойствами и помогает бороться с эффектом городского острова тепла. Слои создаются с использованием полезных растений, почвы, дренажа и гидроизоляционной мембраны.

6. Skillion Roof

Skillion также называют односкатной крышей или односкатной крышей. Это одинарная покатая крыша, обычно прикрепляемая к более высокой стене. — Его можно рассматривать как половину скатной крыши или как более наклонную плоскую крышу.

Крыши Skillion в основном используются для пристройки домов, навесов и подъездов. Однако теперь они также используются во всей структуре домов в более современном стиле.

Плюсы: Skillions легко собирать и использовать гораздо меньше строительных материалов, чем крыши других типов. Их крутой уклон позволяет легко стекать снегу и воде, что делает их идеальными для регионов с сильным дождем и снегом. Их также можно использовать исключительно в целях дизайна, чтобы добавить архитектурный интерес и эстетическую привлекательность.

Минусы: Если уклон крыши слишком высокий, потолки могут оказаться слишком низкими. Кроме того, дома с односкатной крышей могут иметь проблемы в районах с сильным ветром.

Материалы: Из-за крутого наклона резиновое покрытие и кровельные мембраны могут быть исключены. Чтобы придать более обтекаемый вид, вы можете использовать стоячий шов, а не плитку или черепицу. Для более экологичного и энергонезависимого дома можно также установить большие фотоэлектрические солнечные панели.

7.Крыша Jerkinhead

Крыша Jerkinhead использует элементы как двускатной, так и вальмовой крыши. Его можно представить как двускатную крышу с шатровыми концами (укороченную, с вершинами, обращенными вниз). Или его можно охарактеризовать как вальмовую крышу с двумя короткими сторонами. — Их еще можно назвать остриженными двускатными или английскими шатровыми крышами.

Плюсы: Крыша Jerkinhead более устойчива, чем обычная двускатная крыша. Если подрезать или повернуть острие вниз, крыша становится более устойчивой к ветру.Они также предоставляют больше места, чем традиционная вальмовая крыша. Более высокий шаг предлагает больше жилого пространства, обеспечивая лучшее усиление. Крыши Jerkinhead придают архитектурный интерес любому дому.

Минусы: Более сложная конструкция приведет к увеличению затрат на строительство.

8. Крыша «бабочка»

«Бабочка» — это V-образная крыша, состоящая из двух сдвоенных частей, которые расположены под углом вверх. Средняя часть наклонена вниз, где две части встречаются в впадине.Общий эффект — это летающие крылья бабочки.

Крыша-бабочка популярна в США для создания современного экологически чистого дома в тропическом стиле.

Плюсы: Верхний угол внешних краев позволяет использовать окна большего размера. Это придает дому больше естественного света, снижает счета за отопление зимой и придает дизайну открытость.

Долина в средней части крыши «бабочка» позволяет собирать дождевую воду, что делает ее полезной для регионов с высокой засухой.Для этой цели обычно устанавливается водосточная труба, прикрепленная к бочке от дождя или другому типу резервуара для воды. Крыша-бабочка представляет собой экологически чистый дизайн дома, поскольку в нее легко встроить фотоэлектрические солнечные панели, системы сбора воды и естественное освещение.

Минусы: Сложность конструкции удешевляет крышу-бабочку. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет более дорогим.

Обеспечение гидроизоляции крыши «бабочка» имеет важное значение. Дренажные системы могут засориться, что приведет к вытеканию воды. Это со временем ослабит столбы, что может привести к обрушению крыши. Открытая конструкция и высокие окна могут затруднить регулирование температуры во всем доме. В некоторых областях может быть намного теплее, чем в других.

Материалы: Использование прочной непрерывной мембраны без швов является ключом к сохранению водонепроницаемости крыши «бабочка».Другой вариант — использовать металл, органические материалы или солнечные батареи.

9. Крыша капота

Крыша капота, также известная как карниз с выступом, имеет двойной уклон, причем нижний уклон имеет меньший угол, чем верхний. Это как обратная мансарда.

Нижний откос нависает над стеной дома. Этот свес — отличное прикрытие для открытой веранды. Капотные крыши обычно не используются в современных домах. Они в основном использовались на французском языке и их можно увидеть в регионах Луизианы и Миссисипи.

Плюсы: Верхний наклон обеспечивает дополнительное жилое пространство для небольшого чердака или сводчатых потолков. Он также подходит для слуховых или боковых окон.

Свесные карнизы не только защищают крыльцо, но и помогают защитить стены от повреждений водой. Вода легко стекает со скатов крыши, а измененная конструкция вальмы делает ее более прочной, чем двускатная крыша.

Минусы: Сложный дизайн требует больше строительных материалов, и его сложнее построить.Это делает крышу капота более дорогой, чем другие, более простые конструкции.

Хотя вода легко стекает со склонов, на стыке двух склонов образуются долины. Это может вызвать стекание снега и воды. Для гидроизоляции этих участков необходимы дополнительные меры предосторожности.

Материалы: Крыши капота могут быть изготовлены из практически любого материала, включая черепицу, металл и натуральный камень.

10. Крыша соляного ящика

Крыша соляного ящика асимметрична по конструкции: одна сторона больше имеет слегка наклонную плоскую крышу, а другая — более наклонную, с фронтонами на каждом конце.

Дома из соляных ящиков представляют собой вариации раннего колониального дизайна и дизайна Кейп-Код. Они возникли из-за необходимости иметь больше места. Ранние американцы осознали, что они могут добавить больше места с меньшими затратами материала, добавив наклонную крышу к существующей двускатной крыше. Вскоре были построены дома с уже добавленной односкатной крышей.

Плюсы: Наклон позволяет легко стекать воде, что делает крышу соляной коробки подходящей для участков, где идет сильный дождь. Асимметричный дизайн делает ее более прочной, чем простая двускатная крыша.Он добавляет больше жилого пространства, делая дом от полутора до двух этажей.

Минусы: Дизайн может быть хитрым, что увеличивает стоимость строительства. Хотя здесь предусмотрено больше жилого пространства, это не так много, как на обычной скатной крыше. Также в некоторых комнатах могут быть наклонные потолки.

Материалы: Крыши соляных ящиков могут быть изготовлены из большинства строительных материалов.

Как видите, есть несколько вариантов выбора новой крыши для дома или бизнеса.И это лишь некоторые из самых распространенных крыш в США. Но вариантов на выбор десятки.

, если вы не уверены в своих потребностях в кровле и предпочитаете поговорить об этом со специалистом, отправьте нам электронное письмо по адресу [email protected] или позвоните нам по телефону (786) 866-2324. Мы будем рады помочь вам!

Исторические типы крыш — Журнал Old House Journal

Форма крыши кое-что говорит о регионе и его климате, местных строительных традициях и даже архитектурном стиле.Ранние крыши сегодня кажутся нам живописными. Помимо простого фронтона и его вариантов, используемых повсюду с крутым или низким уклоном, мы находим гамбрели с двойным скатом как в английских, так и в голландских анклавах, самонадеянную соляную яму от Кейп-Кода до Огайо, носовую крышу и фламандский карниз. Если бы больше людей обращали внимание на морфологию крыши, у нас было бы меньше переделок и меньше отвратительных добавлений.

Ранние крыши кажутся нам сегодня живописными.

Предоставлено Риццоли

Условия разъяснены

Крыша-колокол Крыша, имеющая в поперечном сечении форму колокола.Этот термин чаще всего используется для изогнутых крышек на куполах и башен в стиле королевы Анны.

Колониальный голландский Слово «голландский» использовалось неточно для обозначения франко-бельгийских гугенотов, поселенцев из Нидерландов и даже немцев («Deutsch») — другими словами, неанглоязычных поселенцев. Некоторые, хотя и не большинство, домов, построенных голландцами, имели двускатные крыши. Те, у кого расклешенный карниз, были завезены французскими гугенотами и фламандскими поселенцами в ограниченном географическом районе.

Голландский колониальный Это популярный термин для обозначения домов ок.1900–1940 гг. С симметричным фасадом и двускатной крышей.

Расклешенный карниз описывает нижний конец крутой крыши, наклон которой постепенно уменьшается и выступает за поверхность внешней стены. Свес когда-то защищали мягким раствором. В более поздних примерах отбортовка может расширяться, создавая выступ, подобный крыльцу, поддерживаемый колоннами. Это расклешенный карниз или «удар», который часто называют голландским (в отличие от примеров прямой игры).

---

Фламандский Относится к Фландрии, в которую входили части северной Франции, южной Бельгии и Нидерландов (Голландия).

Gambrel описывает двухстороннюю, обычно симметричную крышу со скатами с каждой стороны. Верхний склон пологий, а нижний крутой. Gambrels проливает воду и снег, оставляя место на чердаке. Гамбрели были популярны с конца 1600-х годов до примерно 1810 года, а еще дольше — сараи. В некоторых домах в стиле Shingle также есть азартные игры.

Мансарда — это еще один тип двускатной крыши, исторически с почти плоским настилом над крутыми склонами, которые могут быть выпуклыми, вогнутыми, прямыми или изогнутыми.Название происходит от парижского архитектора 18 века Франсуа Мансара.

15 типов крыши на выбор для вашей собственности

В простом доме четыре стены. Без крыши он был бы неполным. Если у вас есть знания о различных типах крыш, вы обеспечите лучший отвод дождевой воды и общую внешнюю защиту своей собственности.

Однако крыша над четырьмя стенами — это не просто детский рисунок дома (часто с двускатной крышей).Есть больше стилей с их отчетливыми характеристиками и возможностями. Здесь перечислены 15 из них.

Капот

Крыши с капотом — один из обычных типов кровли, выбираемых собственниками. У них два склона, причем первый склон имеет более острый угол, чем второй. Второй откос нависает над стенами дома.

Многие современные дома с открытыми двориками имеют крышу с капотом. Острый угол верхней крыши можно использовать и для небольших чердаков.

Фронтальная коробка

Коробчатая двускатная крыша — это простая скатная крыша с двумя сторонами, образующими конек. Обычно такие формы крыш подходят для домашних гаражей. Как правило, архитекторы используют несколько фронтонов коробчатого типа (для создания двускатной крыши — подробнее об этом позже), чтобы создать традиционную, но эстетически привлекательную привлекательность для любой собственности.

Фронтоны

Box обеспечивают эффективное управление дождевой водой и снегом благодаря своей устойчивости, при условии, что в них используется превосходный гонт, обеспечивающий эффективную долговечность.

Бабочка

Крыши типа «бабочка» можно назвать двускатными крышами с перевернутым коробом. Однако это было бы не совсем так. Коробчатые двускатные крыши имеют более острый угол, чем крыши «бабочки» под углом 45 градусов.

Со стороны бордюра это похоже на V-образную крышу, которая образует впадину посередине, из-за чего дом выглядит так, будто у него крыша бабочки. Крыши Butterfly обеспечивают эффективное удаление дождевой воды и снега благодаря своему уникальному уклону. Иногда их используют и для коммерческих кровель.

Clerestory

Архитекторы используют потолочные крыши, когда домовладельцы хотят иметь больше солнечного света внутри своей собственности, добавляя стилистические окна. Внутренняя стена разделяет две крыши, каждая из которых имеет скат сарая, при этом передняя крыша имеет более низкое положение, чем задняя крыша.

Подобно коробчатым двускатным крышам с некоторым дополнительным стилем, позволяющим естественному свету проникать внутрь собственности, крыши с прорезями являются одним из самых уникальных типов крыш, которые можно использовать в любом доме.

Комбинация

Как следует из названия, это конструкция крыши, в которой дом имеет четыре или практически все типы кровли, созданных для эстетической привлекательности и дополнительных практических преимуществ.Профессиональные архитекторы часто используют комбинированные крыши для структурных исследований. Домовладельцы-ремесленники находят комбинированные крыши привлекательными.

Кроме того, он повышает привлекательность и стоимость имущества, обеспечивая отличную защиту от дождевой воды, снега и града (в зависимости от материала крыши) и управление.

Крестовина

Скатно-двускатная крыша состоит из двух или более двускатных секций, соединенных вместе. Архитекторы размещают их под прямым углом и перпендикулярно друг другу.Каждый фронтон должен выглядеть симметрично другим. Скатные крыши эффективны против дождевой воды, снега и ливня с долинами, которые позволяют дождевой воде немедленно стекать в водосточные трубы.

Крест бедра

Архитекторы обычно отдают предпочтение скатным крышам, если дом представляет собой бунгало с L- или T-образной формой на бедре или задней части дома. Если архитекторы используют коробчатую двускатную крышу в L-образном бунгало, ему будет не хватать эстетической привлекательности, которую привносит скрещенная крыша.

Купол

Строители часто используют купола для планетариев, обсерваторий и некоторых промышленных объектов, нуждающихся в уникальных характеристиках или эстетической привлекательности.Купольные крыши — один из самых эффективных видов кровельных профилей для всесезонной защиты. Однако их использование может быть эстетическим хитом для жилой недвижимости.

Дормер

В классическом облике домов с привидениями всегда присутствует мансардная крыша. Эти крыши выглядят как коробчатые двускатные только с передним скатом с небольшой выступающей крышей с окном. Мансардные крыши по-прежнему популярны в современных домах, но дизайнеры использовали их для жилых домов с начала 16 века.

Голландский фронт

Если вы когда-нибудь смотрели музыкальную постановку или фильмы, расположенные в Европе, вы найдете сельские дома в Нидерландах с крышей традиционного дизайна. Голландские двускатные крыши представляют собой сочетание двускатной и вальмовой крыши. Острый угол фронтона наклонен вниз с более низким углом вальмовой крыши, создавая уникальную эстетику, характерную для большинства традиционных голландских домов.

плоский

Современные архитектурные дома имеют плоские крыши из асфальта, синтетических материалов, гудрона и гравия и металла.Несмотря на то, что они придают домам индустриальный или бруталистский вид, их элегантность заключается в их простоте. Большинство архитекторов используют плоские крыши при создании исследований различных внутренних стен, чтобы создать уникальное эстетическое ощущение, когда кто-то наблюдает за домом с тротуара. Это тоже одна из самых простых форм кровли в ремонте

Комбинация фронтона и навеса

Односкатные крыши имеют крутой наклон вниз. Вы можете увидеть их сходство с коробчатыми крышами, за исключением того, что они имеют только одну сторону.Комбинированные односкатные и односкатные крыши выглядят так, как будто кто-то вставил огромный сарай, наклоненный вместе с остроконечной крышей дома. В современных домах используются двускатные и односкатные комбинированные крыши со стороной «сарай», часто в качестве дополнительного места для камина и имеющей дымоход прямо над домом.

Передний фронтон

В большинстве сараев используются двускатные крыши, потому что они просты и доступны по цене. Часто конек крыши совпадает с входом в здание, и фронтальный скат крыши отсутствует.Учитывая острый фронтальный уклон с каждой стороны, эта конструкция эффективна при отводе дождевой воды и снега. Колониальная привлекательность фронтальных двускатных крыш всплыла в современных домах совсем недавно.

Полубедренный

У полускатных крыш укорачиваются две стороны, образуя карниз. Карниз — это остроугольные участки крыши, как если бы кто-то сложил плоский картон лицевой стороной вниз. Домовладельцы считают этот дизайн эффективным, особенно если они хотят расширить свой чердак и установить окна, чтобы пропускать больше солнечного света в собственность.
