Монтаж напольного газового котла в частном доме: монтаж своими руками и технические нормы

монтаж своими руками и технические нормы

Автономная отопительная система – мечта многих домовладельцев. Большинство из них выбирает газовое отопление, значительным минусом которого считается обязательный монтаж оборудования силами сертифицированных специалистов. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

У нас вы узнаете, как по строительным правилам должна производиться установка напольного газового котла. Мы расскажем, как необходимо подготовить помещение для установки генератора тепла, как грамотно организовать отвод продуктов сгорания. Наши советы помогут соорудить безопасную и эффективную систему.

Представленная к ознакомлению информация опирается на нормативные документы. Для оптимизации восприятия непростой темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

• Подготовка к установке газового оборудования
  • Правила обустройства топочной комнаты
  • Подготовка помещения к проведению монтажа
  • Дымоход: требования к обустройству
• Технология установки газового котла напольного типа
  • #1. Работы по установке отопительного прибора
  • #2. Проведение монтажа дымоотвода
  • #3. Подключение системы отопления
  • #4. Подключение к газовой магистрали
  • #5. Проведение пробного запуска
• Выводы и полезное видео по теме

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно заблуждаются.

Начать предстоит со сбора разрешительной документации. Одновременно с получением необходимых бумаг следует заняться выбором и подготовкой места для установки отопительного агрегата, при этом надо учесть следующие нормативные требования:

Галерея изображений

Фото из

Выбор помещения для расположения газового оборудования должен учитывать указания СНиП 2.04.08-8 «Газоснабжение» и требования по безопасности эксплуатации газового оборудования

Трубы и применяемая в схеме подключения арматура должна отвечать ГОСТ 2.114-70, быть надежной и не вызывающей сомнений в качестве. Установка труб и арматуры должна предусматривать беспрепятственный доступ для обслуживания

Согласно требованиям по обеспечению безопасной эксплуатации СНиП 42-01-2002 газовое оборудование запрещено располагать в подвальных помещениях, а при использовании СУГ в подвальных и цокольных этажах

Несмотря на относительно небольшие размеры газовые агрегаты весят около 100 кг. Для их установки необходимо укрепить основание

Установка газового оборудования допустима только в помещениях с источником естественного освещения с возможностью проветривания. Вентиляция может быть как естественной, так и механической

Напольные газовые котлы производят в одно- и двухконтурных вариантах. В приоритете одноконтурные модели как наиболее надежные, но требующие использования в схеме водонагревателя

Материалы отделки помещения, в котором устанавливается газовый котел, должны быть невозгораемыми. В случае установки в деревянном доме поверхности вокруг котла следует обшить листовой жестью или асбестоцементными панелями

Установку газового котлоагрегата должны производить сотрудники организации, имеющей лицензию на производство этого рода работ. После монтажа и подключения выполняется настройка режима работы котла

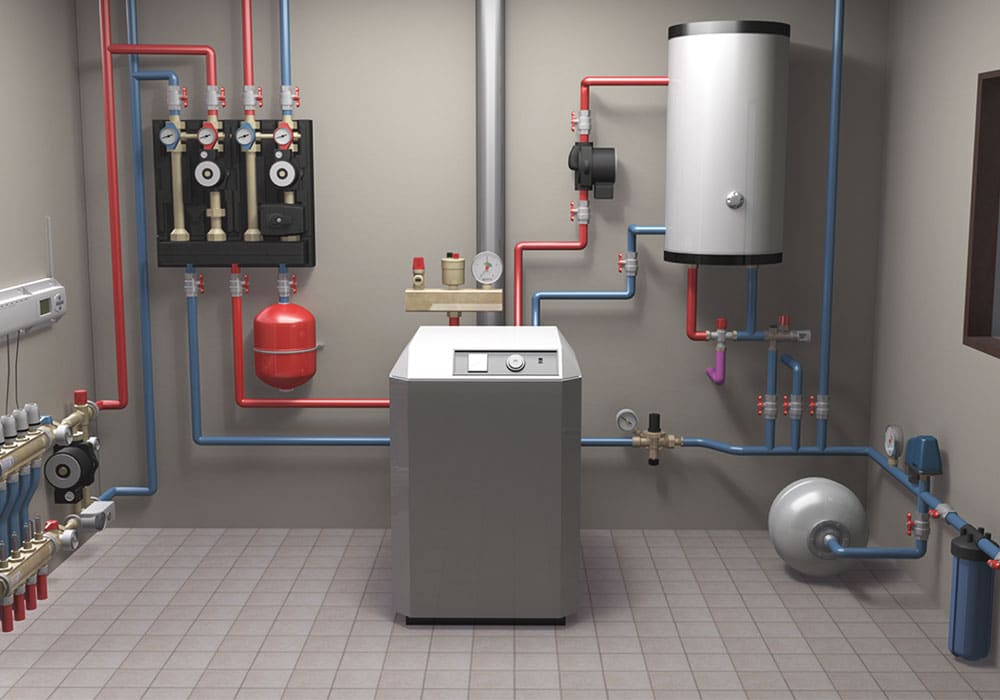

Котельная для размещения газового котла и оборудования

Трубы и арматура для подключения газового котла

Требования к установка газового котлоагрегата в доме

Укрепление основание для установки напольного котла

Источник естественного освещения и вентиляция

Специфика установки одноконтурного агрегата

Правила отделки пола и стен помещения котельной

Допуск к установке и настройке режима работы газового котла

Для того чтобы получить разрешение на установку отопительного оборудования, нужно пройти несколько этапов:

Шаг №1: Получение Технических условий и разрешения.

Нужно выяснить, возможна ли в принципе установка газового котла в конкретной квартире или в доме. Для этого в газовую службу подается заявление с просьбой провести такую процедуру. В нем обязательно указывается предполагаемый годовой объем потребления газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или обоснованный отказ.

Шаг №2: Создание проекта будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. После чего заказывается проект установки. Выполняется он на основании полученного ранее разрешения под конкретное оборудование.

В документе обязательно указываются схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газовых коммуникаций. Заниматься проектом имеет право только лицензированная компания.

Газовые котлы — наиболее практичный и экономичный вариант отопления помещений. Могут использоваться как в многоквартирном так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого находится дом. На процедуру обычно уходит максимум три месяца и минимум неделя.

На этом этапе уже можно приобретать газовое оборудование, потому что в на согласование помимо проекта нужно предоставить такие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарно-гигиенический;
• инструкция по эксплуатации отопительного прибора;
• заключение экспертизы о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Завод-изготовитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, на который в этом случае будет поставлена специальная печать.

Если документ не согласован, обязательно должен быть составлен список мероприятий для корректировки проекта. После их проведения проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочной комнаты

Согласно действующим СНиПам газовый котел устанавливается только в специально оборудованном помещении, которое называется топочная.

Пренебрегать этим правилом нельзя, поскольку относится к категории потенциально опасного оборудования, и обращаться с ним следует крайне аккуратно. Иначе неизбежно последуют штрафные санкции и возможно возникновение аварийных ситуаций.

Оптимальный вариант установки напольного газового котла — организация котельной, изолированной от жилых помещений, оборудованной системой приточно-вытяжной вентиляции

Для начала нужно рассчитать , затем определить место для установки котла. Инструкции допускают размещение одноконтурных отопительных приборов мощностью не выше 60 кВт в любой комнате здания. Большинство напольных газовых агрегатов относится к одноконтурным, т.к. предназначены для обслуживания только систем отопления.

Двухконтурные модели любой мощности не могут быть установлены на кухне. Это котельные в миниатюре с вмонтированной группой безопасности и собственным расширительным баком. Для них обустраивается топочная. Если суммарная мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов могут быть установлены только на первом этаже либо в цоколе. В любом случае газовые отопительные котлы запрещено устанавливать в жилых комнатах, ванных и в санузлах.

Помещение, предназначенное под топочную, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочной комнаты выполнены из горючих материалов их закрывают специальными огнеупорными накладками

Помимо этого к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна составлять 80 см;
• минимальная высота потолка – 2,5 м;
• степень огнестойкости не меньше 0,75 часа;
• наличие естественного освещения, которое рассчитывается так: 0,03 кв. м площади окна на каждый 1 кубометр объема топочной;
• наличие газоанализатора, связанного с автоматическим клапаном, который перекроет подачу газа при утечке;
• обустройство эффективной вентиляции;
• дверь или стена, ведущие в соседнюю комнату, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному устройству и вспомогательному оборудованию для осуществления ремонтных и обслуживающих работ.

Эти требования строго обязательны для выполнения в случае обустройства топочной комнаты для котла с открытой камерой сгорания. Для агрегатов с закрытой камерой площадь комнаты не важна и требования к вентиляции менее строгие, поскольку для своей работы они не используют воздух из помещения, а забирают его с улицы.

В топочной оборудуется газоход. Его горизонтальный участок в пределах помещения не должен превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена общая схема устройства такого оборудования (+)

При этом количество поворотов не может быть больше трех. Вертикальный выход дымоотвода поднимают над уровнем плоской крыши или коньком скатной не меньше чем на метр. Материалы, из которых выполняется конструкция, должны проявлять устойчивость к агрессивным термическим и химическим воздействиям.

Многослойные материалы, к примеру, асбестоцементные трубы можно использовать только на участках, удаленных от выхлопного патрубка на расстояние больше 5 м.

В топочной комнате не должно быть полостей или ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты сгорания, что очень опасно для человека.

Пространство перед отопительным прибором должно быть свободным. Пол перед ним застилается металлическим листом, минимальный размер которого 1х1 м. Использовать для этих целей асбоцемент запрещено, поскольку он быстро истирается и вреден для здоровья человека.

Преобладающее количество напольных газовых агрегатов предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к проведению монтажа

Перед началом монтажа отопительного прибора нужно закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водоснабжения и теплых водяных полов, если они присутствуют. Кроме того, должна быть полностью установлена электрика и канализация.

Помещение котельной тоже должно быть готово. Под газовый котел  укладывается крепкий пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант считается не самым лучшим. Перекрытия, пол и стены, если они декорированы горючими покрытиями, нужно дополнительно защитить от возможного возгорания.

Для этого используются негорючие накладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например, асбест. Толщина листа последнего не может быть меньше 3 мм.

В зависимости от типа напольного котла разнится количество и вид вспомогательного оборудования. На рисунке представлена возможная схема монтажа системы в паре с настенным агрегатом

При этом изоляция должна выступать за габариты корпуса устройства по всему периметру минимум на 100 мм. Минимальное расстояние от отопительного прибора до стены, выполненной из негорючих материалов, должно составлять 100 мм.

Регламентируется и расстояние от выступающих фрагментов арматуры, горелок и приборов автоматического регулирования до противоположной стены. Оно должно составить не менее 1 м.

Если пол выполнен из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная из бетонных блоков. Ее высота должна быть не меньше 100 мм.

Сверху возвышение накрывается стальным листом, толщина которого составляет как минимум 0,8 мм. Возможно обустройство площадки под установку прибора из специальных огнеупорных плит.

Помимо этого желательно установить вспомогательное оборудование, иначе котел будет мешать сделать это. Оптимально заранее выполнить схему его размещения, чтобы продумать все нюансы расстановки.

Согласно этой схеме на стенах и полу намечаются крепежные отверстия, после чего выполняется установка необходимых устройств. Отопительный прибор устанавливается и подключается в последнюю очередь.

Варианты обустройства дымохода для газовых котлов разных типов

Дымоход: требования к обустройству

Перед тем, как своими руками провести монтаж напольного газового котла, следует подготовить дымоотвод. На подготовленное основание желательно выставить отопительный прибор, так, чтобы расстояние между его корпусом и стеной было достаточным для проведения осмотра и обслуживания устройства. После чего наметить место расположения дымохода.

Можно не ставить котел, а разметку провести на основании расчетов. При этом нужно учесть несколько нюансов.

Прежде всего, и отверстие под него должны точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоотвод раздельного типа с сечением, соответствующим мощности прибора.

Например, для устройств с мощностью ниже 30 кВт диаметр трубы должен составлять не меньше 140 мм, для более мощных приборов от 40 кВт выбирается дымоотвод сечением от 160 мм.

Аппараты с закрытой камерой сгорания оснащаются специальными дымоходами коаксиального типа. В технической документации прибора производитель всегда указывает необходимый диаметр дымоотвода.

Помимо этого нужно помнить, что труба, которая будет соединять отопительный котел с дымоходом не должна быть длиннее 0,25 м. Обязательным является и обустройство закрывающегося отверстия, через которое будет прочищаться конструкция.

При обустройстве дымохода обязательно строгое соблюдение всех норм противопожарной безопасности

Дымоотвод от котла, установленной в одной из квартир многоэтажного дома, обязательно должен отводиться в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь может быть смонтирован дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, труба дымоотвода не может быть смонтирована вблизи оконного проема. Минимальное расстояние между ними – 0,6 м. Это необходимо, чтобы исключить возможность возвращения отработанных газов в помещение.

На практике иногда надзорные службы разрешают устанавливать оборудование прямо под окнами. В этом случае необходимо сделать так, чтобы выхлопной патрубок был максимально удален от форточки или открывающейся оконной створки.

С особенностями использования стальных дымовых труб ознакомит фото-подборка:

Галерея изображений

Фото из

Труба напольного газового котла отопления

Использование металлических креглых труб

Проход металлической трубы через перекрытие

Отвод металлической дымоходной трубы газового котла

Технология установки газового котла напольного типа

Прежде всего следует извлечь устройство из упаковки и еще раз проверить его комплектацию. Чтобы знать, что должно быть в коробке, нужно взять эксплуатационную инструкцию, которую производитель в обязательном порядке вкладывает в упаковку, и проверить все по ней.

Если обнаружена недостача, следует немедленно обратиться к продавцу. Так же нужно поступить и в том случае, когда на корпусе устройства присутствуют следы ремонтных работ, вмятины и т.п.

Еще один важный момент – сверка технических данных. Те, что нанесены производителем на корпус устройства, должны точно совпасть с теми, которые вписаны в технический паспорт. В случае обнаружения несоответствия следует связаться с продавцом.

С устройства снимаются все заглушки, при необходимости промываются трубы. Так можно точно убедиться, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливают на прочный подиум, выполненный из огнеупорного материала

Процесс может серьезно разниться в зависимости от типа и модификации оборудования. В общих чертах он представляет собой монтаж устройства на предназначенное для него место, последующее подключение коммуникаций и обустройство дымоотвода. Подробно рассмотрим каждый этап.

#1.

Работы по установке отопительного прибора

Для начала нужно поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т.п. Прочный деревянный пол накрывается металлическим листом, который должен выступать за корпус котла примерно на 30 см по всему периметру.

Для частных домов используется иной вариант. Здесь для отопительных приборов готовят углубление, находящееся ниже уровня пола на 0,3 м.

Дно такого кармана заливают бетоном, а стенки отделывают любым негорючим материалом. Чаще кафельной плиткой. Газовый котел в напольном исполнении обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используют колесики, которыми устройство чаще всего снабжает производитель. Прибор устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена схема одного из вариантов установки напольного газового котла

Надо понимать, что бесперебойная работа устройства во многом зависит от точности его выставления. Поэтому горизонталь установки обязательно проверяется при помощи строительного уровня.

Оборудование выравнивается на месте при помощи поддающихся регулировке ножек. Если их нет, под опоры подкладываются небольшие кусочки любого негорючего материала, например, металлического листа.

#2. Проведение монтажа дымоотвода

Сначала нужно выполнить отверстия под дымоход. Еще раз проверяем диаметр намеченных деталей, он должен быть чуть больше, чем сечение трубы дымоотвода. Выполняем отверстия в потолке и в крыше.

Затем на выходной патрубок котла надеваем переходной адаптер, который будет соединен с дымоходом. Важный нюанс. Гофру, как при монтаже настенных устройств, в данном случае использовать строго запрещено.

Адаптер должен изготавливаться только из листового металла. После установки детали монтируем тройник и так называемую ревизию, через которую будет проводиться осмотр и чистка дымоотвода.

Далее крепятся остальные элементы: прямые отрезки трубы и колена. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание здесь следует уделить пожаробезопасности.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию то осадков, мусора и ветра

Поэтому участки прохода через перекрытия обязательно обустраиваются с помощью негорючих материалов. Дымоотвод  должен быть смонтирован под небольшим уклоном в сторону улицы. Точную величину наклона можно узнать из технической документации к котлу. Это необходимо для беспрепятственного вывода конденсата, который неизбежно скапливается в трубе из-за разницы температур.

Собранная конструкция надежно закрепляется к стене или к потолку хомутами и кронштейнами. Шаг закрепления первых – 2 м, вторых – 4 м. Соединения элементов рекомендуется усилить, для этого их обтягивают хомутами, стянутыми болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают до нужной высоты, после чего обязательно монтируется наконечник, который будет защищать дымоход от осадков, мусора и ветра.

С технологией сборки и монтажа коаксиального дымохода вы сможете ознакомиться в нашего сайта.

#3. Подключение системы отопления

На этом этапе нужно присоединить котел к сливному и подающему трубопроводу отопительной системы. Для одноконтурного прибора на этом работы и закончатся. Для двухконтурного потребуется еще провести подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от действующей , которая может быть как двух так и однотрубной, количество труб для подключения может быть разным.

Все соединения должны выполняться в строгом соответствии с правилами и нормами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют устанавливать сетчатый фильтр грубой очистки для защиты котла от частичек накипи и грязи, которые могут попасть в него из тепловой магистрали.

Отопительный прибор не очень чувствителен к качеству теплоносителя, но если его параметры сильно отличаются от тех, что рекомендует производитель, следует дополнительно установить оборудование для очистки.

Это может быть, к примеру, полифосфатный дозатор или другая подобная система. На обратку и на подачу желательно установить отсекающие краны, что поможет предотвратить завоздушивание радиаторов и сделает более удобным ремонт отопительного прибора.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать привычные паклю и краску или более современные средства.

Процедура к водопроводной магистрали проводится практически аналогично. Так же настоятельно рекомендуется установка фильтра во избежание попадания в устройство ненужных загрязнений. На водопроводные трубы желательно так же установить и отсекающие краны.

Лучше всего использовать так называемые «американки» с разъемными соединениями, что позволяет быстро заменять изношенный узел при необходимости и существенно облегчает монтаж.

Для уплотнения соединений газовых труб может использоваться только пакля

#4. Подключение к газовой магистрали

Нужно знать, что по нормам установки газовых напольных котлов выполнять эту операцию может только специалист с допуском. Можно выполнить работу самостоятельно, но проводить проверку сборки и делать первый пуск будет, все-таки, приглашенный профессионал.

Работы по подключению выполняются предельно тщательно и аккуратно. Начинают с с соответствующим ей элементом отопительного котла.

В качестве уплотнителя можно использовать только паклю. Никакой другой материал не даст требуемой герметичности соединения. Обязательна установка отсекающего крана, который дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют монтировать здесь качественную систему. Недостаточно эффективный фильтр может спровоцировать поломку котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации соединений. Поскольку газ имеет свойство просачиваться из неплотных соединений и накапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно располагаться гибкое соединение, которое выполняется только при помощи гофрированного шланга. Резиновые детали строго запрещены, поскольку со временем на них появляются трещины, создающие каналы для утечки газа.

Гофрированные детали закрепляются на патрубке котла с помощью накидной гайки. Обязательный элемент такого соединения – паронитовая прокладка.

После установки и подключения газового нагревательного агрегата необходимо проверить качество соединений и узлов. Простейший способ контроля — нанесение на соединение мыльного раствора. Если он пузыриться, значит есть утечка

#5. Проведение пробного запуска

На этом основные работы по подключению газового котла завершены. Исключение – приборы с закрытой топкой. Для них необходимо провести подключение к электрической сети. Лучше сделать это через стабилизатор.

После чего систему можно заполнять теплоносителем. Делается это максимально медленно, чтобы вытеснить большую часть присутствующего в ней воздуха. Жидкость закачивается до достижения давления в 2 атм.

Внимательно проверяются все соединения на предмет возможных течей. После того, как представитель газовой службы осмотрит выполненное подключение и разрешит подачу газа, следует так же внимательно осмотреть все соединения и на этом трубопроводе. Их нужно обмазать мыльным раствором и убедиться в отсутствии пузырей. Теперь можно проводить первый запуск оборудования.

С представителем газовой компании, осуществившей установку оборудования, следует заключить е, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонт агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик #1. Как правильно установить напольный котел:

Ролик #2. Как избежать ошибок в процессе монтажа напольного прибора:

Ролик #3. Пример проведения монтажа и подключения газового котла:

Самостоятельный монтаж и подключение газового котла напольного типа относится к числу крайне ответственных операций, ведь от правильности его проведения напрямую зависит безопасность всех жильцов.

Не стоит браться за дело, если нет опыта проведения таких работ. Лучше пригласить специалистов. Самонадеянность и легкомыслие могут обойтись слишком дорого.

Поделиться личным опытом в области монтажа и подключения газового котла, задать вопросы для прояснения спорных моментов, дать полезный совет вы сможете в расположенном под текстом статьи блоке. Нам интересно ваше мнение по поводу изложенной информации. Комментируйте, пожалуйста.

монтаж, устройство, как подключить котел, схема на фото и видео

Содержание:

1. Устройство напольного газового котла
2. Особенности монтажа напольного газового котла
3. Подготовка к установке напольного котла
4. Установка напольного газового котла

Об обустройстве автономной газовой отопительной системы задумываются не только владельцы частных домовладений, но и квартир, расположенных в высотных зданиях-новостройках. Только конструкция теплоснабжения, где предусмотрена установка напольного газового котла или навесного теплоагрегата, способна обеспечить комфортное проживание. При этом автономный обогрев обойдется дешевле услуг централизованного обеспечения теплом.

Прежде, чем приступить к монтажу газового котла, потребуется получить специальное разрешение, но главное – это помнить, что от того, насколько правильно выполнены работы, зависит безопасность пребывания людей в доме. Всем домовладельцам следует помнить, что самостоятельное устройство напольного газового котла является делом ответственным и сложным, а оформление соответствующего разрешения обязательной процедурой.

Браться за установку газового напольного теплоагрегата можно только при условии, что имеются финансовые возможности приобрести двухконтурный котел с бойлером и автоматической регулировкой. Также потребуется помещение, позволяющее разместить там газовый напольный котел в соответствии с техническими условиями.

Устройство напольного газового котла

Желательно доверить монтаж напольного газового котла сертифицированным специалистам технических центров, специализирующихся на оказании данного вида услуг, поскольку тогда они оформят все требуемые документы, подготовят соответствующим образом помещение и дадут гарантию на выполненные виды работ.

Если рассматривать устройство простейшего газового котла, то оно несложное: газовая горелка и теплообменник. Не составит труда подключить к прибору воду, газ, дымоход и при необходимости электропитание. Основное требование: оформить все необходимые разрешения, иначе штрафных санкций не избежать.

Хорошим выбором для собственного дома является двухконтурный нагревательный прибор с бойлером и набором автоматики. В устройстве газового котла отопления такого типа имеется автоматическая система, укомплектованная микропроцессором и двойным термостатом, благодаря чему отслеживается температура воздуха на улице и в доме, а согласно параметрам установленных настроек, когда жильцы отсутствуют, температурный режим снижается до санитарного минимума.

В таком котле расход газа где-то на 30-70% меньше, чем в приборах с ручной или полуавтоматической регулировкой. Но у подобных теплоагрегатов все же имеется серьезный недостаток – при отсутствии электроснабжения автоматика не работает и котел функционирует в режиме минимального обогрева. Чтобы не было перебоя с теплоснабжением дома, потребуется организовать аварийное энергообеспечение, что приведет к дополнительным расходам.

Особенности монтажа напольного газового котла

Газовый котел вне зависимости от того, напольная или настенная модель, устанавливать следует согласно нормам и правилам:

• монтаж напольного газового котла осуществляют в отдельном помещении, которое называется топочной или котельной, площадью не менее 4 «квадратов»;
• высота потолков – от 2,5 метра;
• объем помещения должен составлять более 8 м³ при мощности теплоагрегата до 30 кВт, 13,5 м³ при 31 — 60 кВт и 15 м³ при 61 — 200 кВт;
• обязательно наличие открывающегося окна;
• ширина двери в котельной не может быть менее 80 сантиметров;
• отделка топочной должна производиться с использованием негорючих материалов;
• недопустимо наличие в помещении фальшпола или фальшпотолка;
• обязательным является обеспечение притока воздуха, поступающего через не закрывающуюся продушину, сечение которой равняется 8 см² из расчета на 1 кВт мощности агрегата.

Если котел обустроен замкнутой камерой сгорания, тогда объем топочной не подлежит нормированию. Вне зависимости от модели котла правила и требования необходимо соблюдать.

Выхлоп теплоагрегата, когда разрабатывается схема подключения напольного газового котла или настенного, выводят в отдельный газоход (прочитайте: «Схема подключения газового котла отопления на примерах»). Запрещается использовать для таких целей вентиляционные каналы, поскольку продукты сгорания могут проникнуть в другие комнаты дома, а в квартирах многоэтажных зданий – к соседям.

К другим требованиям относится:

• соблюдение длины горизонтального участка газохода в пределах помещения котельной – не больше 3 метров. Углов поворота не может быть больше 3. У газохода должен быть вертикальный выход, поднимающийся над коньком кровли или над фронтоном плоской крыши не менее, чем на один метр. При монтаже дымохода для газового котла использовать следует только цельные материалы, устойчивые к химическим и термическим воздействиям, поскольку при остывании продукты сгорания образуют агрессивные вещества. Слоистые материалы, такие как асбоцементные трубы, можно применять, но если они будут располагаться на расстоянии более 5 метров от выхлопного патрубка;
• прежде чем выполняется установка напольного газового котла, необходимо, чтобы котельная была правильно подготовлена (детальнее: «Правила установки газового котла отопления — инструкция по установке и подключению»). Пространство перед агрегатом оставляют свободным. На пол под теплоагрегат настилают прочный несгораемый металлический лист размером 1 на 1 метр. Асбоцемент использовать нельзя, поскольку ни пожарники, ни газовики его не признают – он через время истирается, а кроме того, по санитарным нормам в жилом помещении материалы, содержащие асбест, держать запрещается;
• в котельной не может быть мест наподобие полостей, где смогут накапливаться продукты сгорания или опасная для жизни людей газовая смесь.
  В том случае, когда газовый прибор планируется использовать для обогрева дома, газовики в обязательном порядке проверят состояние отопительной конструкции в квартире или доме. На горизонтальных участках трубы должны располагаться под уклоном, который не превышает 5 миллиметров на погонный метр по направлению передвижения теплоносителя. В самой высокой точке системы теплоснабжения следует поставить расширительный бак и воздушный клапан. Отопительная конструкция должна выдерживать процесс опрессовки под нагрузкой, равной 1,8 бар.

Может показаться, что правила как подключить напольный газовый котел, жесткие, но газ является взрывоопасным топливом и поэтому все должно быть подсоединено в соответствии с требованиями.

Монтаж даже самой простой модели не разрешается в следующих случаях:

• если квартира располагается в многоквартирном доме, где отсутствует магистральный газоход;
• когда в кухне обустроен фальшпотолок, который жильцы не хотят убирать, или капитальная антресоль. Если днище антресоли сделано из картона или дерева, демонтировать ее просто.

В том случае, когда квартира не приватизирована, в ней можно монтировать лишь водогрейный котел, поскольку для газового прибора требуется отдельная котельная, а это означает проведение перепланировки, что вправе делать только владельцы жилья.

В собственном доме поставить разрешается любой котел, ведь топочное помещение может располагаться и вне строения. Желательно, чтобы котельная находилась снаружи здания, тогда у сотрудников надзорных инстанций будет меньше причин сделать замечание и проводить проверки. В отдельной пристройке допускается установка напольного газового котла высокой мощности, что позволяет отапливать не только жилые комнаты, но и хозяйственные помещения.

Для домовладения небольшого по площади оптимальным решением является монтаж настенного котла, поскольку для него не требуется кирпичный или бетонный поддон с 50-сантиметровыми бортами, как для напольного теплоагрегата. Читайте также: «Установка газового котла в частном доме – требования, правила монтажа и использования».

Подготовка к установке напольного котла

До того как подключить напольный газовый котел, нужно подготовить инструменты, материалы. Также потребуется изучить инструкцию по установке агрегата и руководство по эксплуатации.

Из материалов и инструментов нужно иметь под рукой:

• цемент и песок;
• лопату;
• емкость для приготовления раствора;
• дрель;
• молоток;
• болты и гвозди;
• деревянную окантовку;
• трубы для газохода.

Начинать монтаж газового прибора можно только после подготовки места для его расположения. Напольный теплоагрегат необходимо устанавливать на бетонное основание. Стяжку можно заменить ровным металлическим листом. Его подкладывают под ножки котла так, чтобы он выступал на края агрегата минимум на 30 сантиметров. Напольный агрегат должен стоять абсолютно ровно.

У квартирах, расположенных в многоэтажных домах или в объектах индивидуальной застройки, устанавливают котлы с закрытой камерой сгорания, коаксиальный дымоход к ним выводят на улицу через стену помещения. Отверстие для газохода в зависимости от модели котла располагается либо на его задней стенке, либо на верхней панели. Как правило, оно находится сзади и таким образом дымоход можно легко вывести через стену.

Установка напольного газового котла

Когда основание подготовлено, на него помещают прибор так, чтобы расстояние между стеной и задней частью котла позволяло обслуживать и осматривать оборудование. Потом размечают место дымохода. Согласно правилам и требованиям, трубу дымоотвода размещают в стороне на расстоянии от 60 сантиметров и более от оконного проема. Объясняются такие требования необходимостью предотвратить попадание назад в помещение отработанных газов.

Нередко во многих квартирах, расположенных в многоэтажных домах старой застройки, а также на небольших по площади кухнях, газовое оборудование устанавливают непосредственно под окном. Если службы надзора разрешили такой вариант монтажа, дымоход нужно устанавливать подальше от форточки или открывающегося окна.

На месте, где отмечено расположение теплоагрегата, делают отверстие с таким диаметром, чтобы в него свободно прошла труба дымохода (прочитайте также: «Правильное устройство дымохода для газового котла своими руками»). Газовый котел помещают на место и монтируют его вместе с дымоходом. Трубу размещают с уклоном, направленным в сторону улицы. Величину уклона узнают из инструкции производителя, прилагаемой к оборудованию. Наклон трубы необходим, чтобы отводить конденсат из трубы, который образуется в результате разницы температур. Когда установка завершена, трубу дымохода закрепляют в отверстии стены и заделывают при помощи раствора (читайте ещё: «Диаметр дымохода для газового котла — схема и расчет размеров»).

В частных домах котел следует устанавливать в специальном углублении, сделанном ниже уровня пола глубиной 30 сантиметров. На дне кармана выполняют бетонную стяжку, а его стенки штукатурят и пользуются облицовкой из несгораемого материала.

Пример установки напольного газового котла на видео:

установка своими руками и технические нормы

Автономная система отопления — мечта многих домовладельцев. Большинство из них выбирают газовое отопление, существенным недостатком которого является обязательная установка оборудования сертифицированными специалистами. Однако контроль за действиями приглашенных работников все равно нужен, согласны?

Здесь вы узнаете, как установить напольный газовый котел по строительным правилам. Мы расскажем, как подготовить помещение к установке теплогенератора, как правильно организовать отвод продуктов горения. Наши советы помогут вам построить безопасную и эффективную систему.

Информация, представленная для ознакомления, основана на нормативных документах. Для оптимизации восприятия сложной темы текст дополнен полезными иллюстрациями и видео-инструкциями.

Содержание статьи:

• Подготовка к монтажу газового оборудования
  • Правила обустройства топочного помещения
  • Подготовка помещения к монтажу
  • Дымоход: требования к обустройству
• Технология монтажа газового котельная напольная тип
  • №1. Работы по установке нагревателя
  • # 2 Монтаж дымохода
  • # 3 Подключение к системе отопления
  • #4. Подключение газа
  • #5. Пробный запуск
• Выводы и полезное видео по теме

Подготовка к установке газового оборудования

Те, кто уверен, что установка начинается с его покупки, сильно ошибаются.

Начните со сбора разрешений. Одновременно с получением необходимых бумаг следует заняться подбором и подготовкой места для установки теплового узла, при этом необходимо учитывать следующие нормативные требования:

Фотогалерея

Фото

При выборе помещения для размещения газового оборудования следует учитывать указания СНиП 2. 04.08-8 «Газоснабжение» и требования по безопасной эксплуатации газового оборудования

Трубы и арматура, используемая в схеме подключения, должна соответствовать ГОСТ 2.114-70, быть надежной и не вызывающей сомнений в качестве. Монтаж труб и арматуры должен обеспечивать беспрепятственный доступ для обслуживания

Согласно требованиям обеспечения безопасной эксплуатации СНиП 42-01-2002 газовое оборудование не допускается располагать в подвальных помещениях, а при использовании СУГ в подвальных и подвальных помещениях

Несмотря на относительно небольшой размер, газовые установки весят около 100 кг. Для их установки необходимо усиление основания

Установка газового оборудования допустима только в помещениях с источником естественного освещения с возможностью проветривания. Вентиляция может быть как естественной, так и механической.

Напольные газовые котлы выпускаются в одноконтурном и двухконтурном исполнении. Одноконтурные модели как самые надежные, но требующие использования контура водонагревателя в приоритете

Отделочные материалы помещения, в котором установлен газовый котел, должны быть негорючими. В случае установки в деревянном доме поверхности вокруг котла должны быть обшиты листовым металлом или асбестоцементными панелями

Монтаж газового котла должен производиться работниками организации, имеющей лицензию на выполнение данного вида работ . После установки и подключения устанавливается режим работы котла

Котельная для газового котла и оборудования

Трубы и фитинги для подключения газового котла

Требования к установке газового котла в доме

Усиление основания для установки напольного котла

Источник дневного света и вентиляция

Особенности монтажа одноконтурного агрегата

Правила отделки пола и стен котельной

Допуск к монтажу и наладке режима работы газового котла

Для того, чтобы получить разрешение на установку отопительного оборудования, необходимо пройти несколько этапов:

Этап №1: Получение технических условий и разрешений.

Необходимо выяснить, возможна ли в принципе установка газового котла в конкретной квартире или доме. Для этого подается заявление в газовую службу с просьбой провести такую ​​процедуру. В нем обязательно указывается расчетный годовой расход газа.

Документ будет рассмотрен и в результате заявитель получит разрешение на установку вместе с Техническими условиями или мотивированный отказ.

Шаг №2: Создание проекта для будущей установки.

Для начала желательно определиться с маркой счетчика и котла, но приобретать их пока не стоит. Затем заказывается проект установки. Осуществляется на основании ранее полученного разрешения на конкретное оборудование.

В документе должны быть указаны схемы подключения оборудования, и прокладки магистрали внутри здания от точки подключения газа. Только лицензированная компания имеет право заниматься проектом.

Газовые котлы – самый практичный и экономичный вариант отопления помещений. Можно использовать как в многоквартирном доме, так и в частном доме

Шаг №3: Получение согласования с газовой службой.

Новый проект необходимо согласовать с газовой службой, которая обслуживает участок, на территории которого расположен дом. Процедура обычно занимает максимум три месяца и минимум неделю.

На данном этапе уже можно приобрести газовое оборудование, т.к. помимо проекта необходимо предоставить на согласование следующие документы:

• технический паспорт газового котла;
• сертификаты соответствия и санитарные;
• инструкция по эксплуатации отопителя;
• Экспертное заключение о соответствии устройства всем техническим требованиям.

Получить эти документы очень просто. Производитель в обязательном порядке прилагает их к своей продукции. По окончании процедуры проверки заявитель получает на руки согласованный проект, в этом случае будет поставлена ​​специальная печать.

В случае не согласования документа необходимо составить перечень мероприятий по корректировке проекта. После них проводится повторное согласование.

Для установки напольного котла обязательно выделяется специальное топочное помещение, отделанное негорючими материалами

Правила обустройства топочного помещения

Согласно действующим СНиП газовый котел устанавливается только в специально оборудованном помещении под названием печь.

Нельзя пренебрегать этим правилом, т.к. оно относится к категории потенциально опасного оборудования и обращаться с ним следует с особой осторожностью. В противном случае неизбежно последуют штрафные санкции и могут возникнуть чрезвычайные ситуации.

Оптимальным вариантом установки напольного газового котла является организация изолированной от жилых помещений котельной, оборудованной системой приточно-вытяжной вентиляции

Сначала необходимо рассчитать, затем определить место для установки котла. Инструкция допускает размещение одноконтурных отопительных приборов мощностью не более 60 кВт в любом помещении здания. Большинство напольных газовых агрегатов одноконтурные, т. к. предназначены только для обслуживания систем отопления.

Двухконтурные модели любой мощности нельзя устанавливать на кухне. Это миниатюрные котельные со встроенной группой безопасности и собственным расширительным баком. Для них оборудуется печь. Если общая мощность оборудования не превышает 150 кВт, его можно монтировать на любом этаже.

Более мощные установки или группы приборов можно устанавливать только на первом этаже или в подвале. Ни в коем случае не разрешается устанавливать газовые котлы отопления в жилых комнатах, санузлах и в санузлах.

Помещение, предназначенное для печи, должно иметь определенные размеры. Его минимальный объем можно рассчитать по формуле: 0,2 м³ умножить на 1 кВт мощности устройства, но не менее 15 м³.

Если стены топочного помещения выполнены из горючих материалов, то их покрывают специальными огнеупорными футеровками

Кроме того, к помещению предъявляется ряд требований:

• минимальная ширина дверного проема должна быть 80 см ;
• минимальная высота потолка — 2,5 м;
• огнестойкость не менее 0,75 ч;
• наличие естественного освещения, которое рассчитывается следующим образом: 0,03 кв. м площади окна на каждый 1 кубометр объема печи;
• наличие газоанализатора, сопряженного с автоматическим клапаном, перекрывающим подачу газа в случае утечки;
• устройство эффективной вентиляции;
• дверь или стена, ведущие в соседнее помещение, должны быть оборудованы вентиляционной решеткой, площадь которой определяют по формуле: на каждый киловатт мощности отопительного прибора приходится 8 кв. см конструкции;
• обеспечение свободного доступа к отопительному прибору и вспомогательному оборудованию для выполнения ремонтно-профилактических работ.

Данные требования строго обязательны при оборудовании топочного помещения котла с открытой камерой сгорания. Для агрегатов с закрытой камерой не важна площадь помещения и требования к вентиляции менее жесткие, поскольку они не используют для своей работы воздух из помещения, а берут его с улицы.

В топке оборудован газоход. Ее горизонтальное сечение в пределах помещения не должно превышать 3 м.

Процесс установки газового котла во многом зависит от его устройства. На рисунке представлена ​​общая схема устройства такого оборудования (+)

При этом количество витков не может быть больше трех. Вертикальный выход дымохода приподнят над уровнем плоской кровли или скатного конька не менее чем на метр. Материалы, из которых выполняется конструкция, должны быть устойчивы к агрессивным термическим и химическим воздействиям.

Многослойные материалы, например асбестоцементные трубы, допускается применять только на участках, удаленных от выхлопной трубы на расстояние более 5 м.

В топочном помещении не должно быть полостей и ниш, образованных горизонтальными поверхностями. Здесь могут скапливаться продукты горения, что очень опасно для человека.

Пространство перед обогревателем должно быть свободным. Пол перед ним покрыт металлическим листом, минимальный размер которого 1х1 м. Запрещается использовать для этих целей асбестоцемент, так как он быстро изнашивается и вреден для здоровья человека.

Преимущественное количество агрегатов напольных газовых предназначено для нагрева теплоносителя в системах отопления с естественным и искусственным типом циркуляции

Подготовка помещения к монтажу

Перед началом монтажа отопительного прибора необходимо закончить все работы, связанные с обустройством системы отопления, установкой радиаторов, разводкой водопровода и теплых водяных полов, если есть. Кроме того, электрика и канализация должны быть полностью смонтированы.

Котельная тоже должна быть готова. Под газовый котел укладывается сплошной пол на основе цементной стяжки или готовится отдельный фундамент.

Последний вариант не считается лучшим. Потолки, полы и стены, если они оформлены горючими покрытиями, должны быть дополнительно защищены от возможного возгорания.

Для этого применяют негорючие подкладки, выполненные из кровельной листовой стали, уложенной на огнеупорную прокладку, например асбестовую. Толщина листа последнего не может быть менее 3 мм.

В зависимости от типа напольного котла различается количество и тип вспомогательного оборудования. На рисунке показана возможная схема установки системы в паре с настенным блоком

При этом изоляция должна выступать за габариты корпуса прибора по всему периметру не менее чем на 100 мм. Минимальное расстояние от обогревателя до стены из негорючих материалов должно быть 100 мм.

Также регламентируется расстояние от выступающих фрагментов арматуры, горелок и устройств автоматического регулирования до противоположной стены. Она должна быть не менее 1 м.

Если пол сделан из горючего материала, его следует защитить от возможного возгорания. Для этого используется площадка, выложенная бетонными блоками. Его высота должна быть не менее 100 мм.

Сверху возвышение закрыто стальным листом, толщина которого не менее 0,8 мм. Оборудовать площадку для установки прибора можно из специальных огнеупорных плит.

Дополнительно желательно установить вспомогательное оборудование, иначе котел будет этому мешать. Оптимально заранее выполнить схему раскладки, чтобы продумать все нюансы обустройства.

По этой схеме планируются монтажные отверстия в стенах и полу, после чего устанавливаются необходимые устройства. Нагреватель устанавливается и подключается в последнюю очередь.

Варианты конструкции дымохода для газовых котлов различных типов

Дымоход: требования к обустройству

Перед тем, как сделать монтаж напольного газового котла своими руками, следует подготовить дымоход. Нагреватель желательно устанавливать на подготовленное основание, чтобы расстояние между его корпусом и стеной было достаточным для осмотра и обслуживания прибора. Затем отметьте расположение дымохода.

Можно не ставить котел, а делать разметку исходя из расчетов. При этом необходимо учитывать несколько нюансов.

В первую очередь, и отверстие для него должно точно соответствовать типу напольного котла. Так, для модификаций с открытой камерой сгорания устанавливается дымоход раздельного типа с сечением, соответствующим мощности устройства.

Например, для устройств мощностью ниже 30 кВт диаметр трубы должен быть не менее 140 мм; для более мощных устройств от 40 кВт выбирается дымоход сечением 160 мм и более.

Устройства с закрытой камерой сгорания оснащены специальными коаксиальными дымоходами. В технической документации устройства производитель всегда указывает необходимый диаметр дымохода.

Кроме того, необходимо помнить, что длина трубы, которая будет соединять котел с дымоходом, не должна превышать 0,25 м. Также необходимо оборудовать закрывающееся отверстие, через которое будет очищаться конструкция.

При монтаже дымохода обязательно строгое соблюдение всех норм пожарной безопасности

Дымоход от котла, установленного в одной из квартир многоэтажного дома, обязательно должен быть отведен в общий дымоход. Если такой системы нет, газовые службы не выдают разрешение на установку котла. В частном доме все намного проще. Здесь можно смонтировать дымоход практически любой конфигурации. Важно, чтобы он был безопасным и эффективным.

Согласно действующим нормам, дымоход нельзя монтировать возле оконного проема. Минимальное расстояние между ними 0,6 м. Это необходимо для исключения возможности возврата выхлопных газов в помещение.

На практике иногда диспетчерские службы разрешают устанавливать оборудование прямо под окнами. При этом необходимо следить, чтобы выхлопная труба находилась как можно дальше от форточки или открывающейся оконной створки.

Фотоподборка познакомит с особенностями использования стальных дымоходов:

Фотогалерея

Фото

Труба напольного газового котла

Использование металлических гофрированных труб

Проход металлической трубы через перекрытие

Отвод металлического дымохода газового котла

Технология монтажа газовой напольный котел тип

В первую очередь следует вынуть устройство из упаковки и еще раз проверить его упаковку. Чтобы знать, что должно быть в коробке, нужно взять инструкцию по эксплуатации, которую производитель в обязательном порядке кладет в упаковку, и проверить все по ней.

При обнаружении недостачи немедленно связаться с продавцом. То же самое нужно сделать при наличии следов ремонтных работ, вмятин и т.п. на корпусе устройства.

Еще одним важным моментом является проверка технических данных. Те, что нанесены производителем на корпус устройства, должны в точности совпадать с теми, что прописаны в техпаспорте. В случае несоответствия свяжитесь с продавцом.

С устройства снимаются все заглушки, при необходимости трубы промываются. Так вы можете быть уверены, что в них нет случайного мусора, который мог попасть внутрь при сборке.

Напольный газовый котел устанавливается на прочный подиум из огнеупорного материала

Процесс может сильно различаться в зависимости от типа и модификации оборудования. В общих чертах представляет собой установку прибора на намеченное место, последующее подключение коммуникаций и обустройство дымохода. Рассмотрим подробно каждый этап.

№1. Работы по установке обогревателя

Для начала необходимо поставить оборудование на подготовленное для него место. Это может быть бетонное основание, небольшой подиум из огнеупорной плиты и т. д. Прочный деревянный пол накрывают металлическим листом, который должен выступать из корпуса котла примерно на 30 см по всему периметру.

Для частных домов используется другой вариант. Здесь для отопительных приборов готовят углубление на 0,3 м ниже уровня пола.

Дно такого кармана заливают бетоном, а стены отделывают любым негорючим материалом. Чаще плиточный. Напольный газовый котел обычно представляет собой достаточно массивное оборудование.

Для его транспортировки используются колеса, которыми устройство чаще всего поставляет производитель. Устройство устанавливается на подготовленное основание и тщательно выравнивается.

На рисунке представлена ​​схема одного из вариантов установки напольного газового котла

Необходимо понимать, что от точности его выдержки во многом зависит бесперебойная работа прибора. Поэтому горизонтальность установки обязательно проверяют с помощью строительного уровня.

Оборудование выравнивается по месту с помощью регулируемых ножек. Если нет, то под опоры подкладывают небольшие кусочки любого негорючего материала, например металлического листа.

№2 Монтаж дымохода

Сначала нужно сделать отверстия для дымохода. Еще раз проверяем диаметр планируемых деталей, он должен быть немного больше сечения трубы дымохода. Делаем отверстия в потолке и в крыше.

Затем на выходную трубу котла надеваем переходник, который будет подсоединен к дымоходу. Важный нюанс. Гофра, как и при установке настенных приборов, в данном случае категорически запрещена.

Адаптер должен быть изготовлен только из листового металла. После установки деталей устанавливаем тройник и так называемую ревизию, через которую будет производиться осмотр и чистка дымохода.

Далее крепятся остальные элементы: прямая труба и отрезки изгиба. Для прохода дымохода через потолок и крышу используются специальные детали. Особое внимание следует уделить пожарной безопасности.

На верхнюю часть дымохода устанавливается специальная насадка, защищающая конструкцию от осадков, мусора и ветра

Поэтому участки прохода по этажам должны быть оборудованы негорючими материалами. Дымоход необходимо монтировать под небольшим уклоном в сторону улицы. Точное значение уклона можно узнать в технической документации на котел. Это необходимо для беспрепятственного удаления конденсата, неизбежно скапливающегося в трубе из-за перепада температур.

Собранная конструкция надежно крепится к стене или потолку с помощью хомутов и кронштейнов. Шаг крепления первого – 2 м, второго – 4 м. Стыки элементов рекомендуется усилить, для этого их стягивают хомутами, затягивают болтами или проволокой.

Выведенную на поверхность крыши или на стену трубу поднимают на нужную высоту, после чего необходимо установить наконечник, который защитит дымоход от атмосферных осадков, мусора и ветра.

Ознакомиться с технологией сборки и монтажа коаксиального дымохода вы можете на нашем сайте.

# 3 Подключение системы отопления

На этом этапе необходимо подключить котел к сливной и подающей трубе системы отопления. Для одноконтурного устройства на этом работа будет окончена. Для двухконтурной еще нужно подключение к водопроводу.

Сначала подключаем трубы отопления. В зависимости от тока, который может быть как двухтрубным, так и однотрубным, количество труб для подключения может быть разным.

Все соединения должны быть выполнены в строгом соответствии с нормами и правилами, а также с обязательной герметизацией

В любом случае специалисты настоятельно рекомендуют установить сетчатый фильтр грубой очистки для защиты котла от частиц накипи и грязи, которые могут попасть в него от теплотрассы.

Отопитель малочувствителен к качеству теплоносителя, но если его параметры сильно отличаются от рекомендованных производителем, следует установить дополнительное очистительное оборудование.

Это может быть, например, дозатор полифосфатов или другая подобная система. На обратке и на подаче целесообразно установить запорные краны, что поможет предотвратить завоздушивание радиаторов и сделает ремонт отопительного прибора более удобным.

Все соединения элементов выполняются строго по правилам с обязательной герметизацией. Для уплотнения резьбы можно использовать обычную паклю и краску или более современные средства.

Процедура до водопровода осуществляется почти так же. Также настоятельно рекомендуется установить фильтр для предотвращения попадания в устройство ненужных загрязнений. Также желательно установить запорные краны на водопроводных трубах.

Лучше всего использовать так называемую «американку» с разъемными соединениями, что позволяет при необходимости быстро заменить изношенный узел и значительно упрощает монтаж.

Для герметизации соединений газовых труб можно использовать только жгут.

#4. Подключение газа

Необходимо знать, что по нормам установки газовых напольных котлов эту операцию может производить только уполномоченное лицо. Вы можете выполнить работу самостоятельно, но провести проверку сборки и сделать первый запуск придется все-таки приглашенному специалисту.

Работы по подключению выполняются предельно аккуратно и аккуратно. Начните с соответствующего элемента котла.

В качестве герметика можно использовать только паклю. Никакой другой материал не даст необходимой герметичности соединения. Обязательна установка запорной арматуры, которая дополнительно оснащается фильтром.

При этом газовики настоятельно рекомендуют установить здесь качественную систему. Недостаточно эффективный фильтр может стать причиной поломки котла.

Для подключения рекомендуется использовать , диаметр которых может варьироваться от 1,5 до 3,2 см, или специальные гофрированные шланги. В любом случае особое внимание следует уделить качеству герметизации стыков. Так как газ имеет свойство просачиваться из негерметичных соединений и скапливаться в помещении, что чревато созданием взрывоопасной ситуации.

За фильтром должно быть гибкое соединение, которое делается только с гофрированным шлангом. Категорически запрещается использовать резиновые детали, так как со временем на них появляются трещины, создающие каналы утечки газа.

Гофрированные детали крепятся к патрубку котла с помощью накидной гайки. Обязательным элементом такого соединения является паронитовая прокладка.

После установки и подключения газового отопительного агрегата необходимо проверить качество соединений и комплектующих. Самый простой способ борьбы – нанести на состав мыльный раствор. Если пузырится, значит есть утечка

#5. Пробный пуск

На этом основные работы по подключению газового котла завершены. Исключение составляют приборы с закрытой топкой. Для них необходимо подключение к электрической сети. Лучше это делать через стабилизатор.

После этого систему можно заполнить охлаждающей жидкостью. Делается это как можно медленнее, чтобы вытеснить большую часть имеющегося в нем воздуха. Жидкость нагнетается до давления 2 атм.

Все соединения тщательно проверяются на возможные утечки. После того, как представитель газовой службы осмотрит подключение и разрешит подачу газа, также следует внимательно осмотреть все подключения на данном трубопроводе. Их нужно обмазать мыльным раствором и следить, чтобы не было пузырей. Теперь можно осуществить первый запуск оборудования.

Представитель газовой компании, установившей оборудование, должен заключить Э, согласно которому организация обязуется проводить регулярные осмотры для изучения технического состояния и ремонта агрегата по мере необходимости.

Выводы и полезное видео по теме

Ролик №1. Как установить напольный котел:

Ролик №2. Как избежать ошибок при монтаже напольного устройства:

Ролик №3. Пример установки и подключения газового котла:

Самостоятельный монтаж и подключение газового котла этажного типа относится к числу наиболее ответственных операций, ведь от правильности ее проведения напрямую зависит безопасность всех жильцов.

Не беритесь за дело, если нет опыта проведения подобных работ. Лучше пригласить специалистов. Высокомерие и легкомыслие могут дорого обойтись.

Поделиться личным опытом в области установки и подключения газового котла, задать вопросы для уточнения спорных моментов, дать полезные советы можно в блоке под текстом статьи. Нам интересно ваше мнение относительно предоставленной информации. Прокомментируйте, пожалуйста.

Газовый котел на кухне частного дома: идеи дизайна

Использование различных видов и источников тепла в доме и на кухне в частности требует от хозяина соблюдения различных норм, как строительного законодательства, так и правил техники безопасности. Газовое оборудование считается одним из самых надежных, а использование природного газа – наиболее экономичным способом нагрева воды или отопления помещений. А вот каким может быть дизайн кухни со столешницей-подоконником и как происходит монтаж на месте, здесь очень подробно указано.

Содержание

• Котел на кухню: газовая установка, напольный для частного дома, как спрятать в кухонный гарнитур, дизайн для квартиры
• Как установить газовый котел на кухне
• Как спрятать газовый котел в помещении

Как установить газовый котел на кухне

Для того чтобы установить газовый котел на кухне, необходимо соблюдать ряд правил и норм. Кроме того, использование газового оборудования несет в себе массу преимуществ для владельца, которые выражаются в:

• низкая стоимость обслуживания  . В целом стоимость газового оборудования с учетом других экономических факторов окупится быстрее, чем другие виды отопительного оборудования;
• газовое топливо  сам по себе является наиболее экономичным и экологически чистым видом для отопления помещений и нагрева воды;
• с помощью котла можно отапливать большую площадь дома или квартиры, при этом КПД тоже высокий;
• Кроме того, стоимость оборудования даже в сочетании с услугами связи не так высока.

Опасность и минус от использования газового оборудования состоит только в безопасности подключения и эксплуатации, так как газ представляет собой горючую смесь, которая в случае утечки имеет свойство скапливаться в помещении, в результате из которых вполне возможны пожар и взрыв.

А вот какой может быть дизайн кухни в хрущевке с газовой колонкой, очень подробно указано в статье по ссылке.

Перед установкой газового котла потребителю необходимо определиться с его типом и основными задачами, так как во многом схема установки будет зависеть от типа такого оборудования. Также монтаж оборудования в частном доме при его строительстве и подключение котла в многоквартирном доме, оборудованном центральным водопроводом, вытяжкой и дымоходом, также отличаются трудоемкостью и материальными затратами.

Основными типами котлов на внутреннем рынке являются:

• устройства, оборудованные бойлером для нагрева поступающей воды . Такие агрегаты позволяют эффективно нагревать воду до необходимой температуры и поддерживать ее в таком состоянии длительное время, что приводит к экономии на нагреве и экономному расходу жидкости;
• В зависимости от способа установки котлы различаются навесными, напольными или стеновыми панелями . В зависимости от задач и размеров, а также отапливаемой площади такие котлы могут устанавливаться напольными (к ним относятся крупногабаритные изделия, предназначенные для отопления и подогрева воды в больших частных домах) и настенными, которые чаще всего устанавливаются в обычные многоквартирные дома; такой котел можно установить в навесном шкафу
• с электрическим или обычным открытым зажиганием . Эта небольшая разница влияет и на конечную стоимость изделия, так как, соответственно, электророзжиг не предполагает открытого пламени и удобен в эксплуатации;
• одноконтурные или двухконтурные. Эти типы котлов отличаются принципами работы и нагрева воды. Так, одноконтурный котел греет воду для системы отопления и приготовления пищи, причем котел не включается в общий контур и не зависит от работы самого котла. В двухконтурной конструкции оба элемента выполнены в едином корпусе и работают, планомерно осуществляя и обогрев, и поддержание температуры. Лучше всего, конечно, выбирать двухконтурные котлы, но можно обойтись и обычными

Для безопасной установки газового оборудования потребитель должен строго соблюдать правила техники безопасности, установленные градостроительными нормами. В этих правилах описываются нормы, при которых должен быть установлен котел, мощность прибора в соответствии с размерами и объемом помещения, условия вентиляции и устройство вытяжки, а также расстояние до тех или иных объектов при ее установке. В любом случае перед проведением всех работ важно все правильно организовать и самостоятельно спроектировать кухню.

Также при выборе котла исходя из собственных нужд необходимо ориентироваться на расход воды в единицу времени и норму потребления электроэнергии. В случае электричества чрезмерный КПД может привести к неудовлетворительной работе котла.

А вот какие есть идеи для дизайна кухни и как самостоятельно организовать идеальную обстановку, подробно здесь.

Важнейшим условием установки является условие, при котором кухонное помещение не должно быть жилым помещением, а принадлежать жилому помещению; законодатель также устанавливает максимальную и рекомендуемую мощность котлов в зависимости от объема помещения. Так помещение объемом 7,5 куб.м оборудуется котлом мощностью 30 кВт, при увеличении объема с 7,5 до 15 метров мощность увеличивается до 80 кВт и соответственно до 200 кВт установки могут использоваться при превышении объема 15 куб.

Также важными параметрами являются нормы безопасности, согласно которым при установке газового котла в помещении необходимо:

• наличие вентиляционно-вытяжной системы на кухне обязательно  . Это необходимо в случае утечки, так как газ имеет свойство скапливаться в помещении до опасной концентрации, что может привести к взрыву; Вытяжка с газовым котлом обязательна по инструкции
• наличие открываемой окна общей площадью не менее 0,25 кв. Это требование также необходимо для осуществления вентиляции в случае опасного скопления газа;
• расстояние до входной двери от самого котла не менее 1 метра и высота потолка от 2 метров.

При соблюдении всех требований в помещении установка вполне возможна, так как после переделки котел должны будут ввести в эксплуатацию сотрудники управляющей компании газоснабжения. Для того чтобы безопасно установить такое оборудование, необходимо обратиться к специалисту, обладающему специальными навыками и инструментами, оставить заявку в газоснабжающей организации и уведомить ее о проведении работ.

Также, если у вас есть старое оборудование, его необходимо предварительно демонтировать, но перед этим отключить помещение от газоснабжения. Только после демонтажа можно приступать к установке нового котла.

А вот какая вытяжка для кухни лучше с воздуховодом, вы можете посмотреть здесь.

для этого в зависимости от типа прибора необходимо поочередно подключить котел и бойлер к системе отопления и нагрева воды. Подключение производится в зависимости от типа котла – одноконтурный или двухконтурный. После подключения к системе водо- и теплоснабжения необходимо вызвать комиссию из подразделений газовой службы, которая должна составить акт о соблюдении всех норм и правил безопасности, после получения акта подключение к центральному газоснабжению система сделана.

Как спрятать газовый котел в помещении

Чтобы эстетично скрыть котел на кухне, используются два основных метода:

• покупка и последующая установка оборудования, идущего в комплекте с декоративным элементом в виде панель . Такое решение поможет сэкономить и не заниматься подбором оборудования для скрытия котла. При этом многие производители не просто оснащают этот котел обычной панелью, а изготавливают такие элементы по индивидуальным заказам с разным рисунком и из разных пород дерева; газовый котел можно спрятать в навесной шкаф
• при обустройстве кухни также возможна установка газового котла в деревянном ящике, который полностью закроет корпус котла с посторонних взглядов.

  No related posts.
