Ленточный фундамент под дом: Ленточный фундамент для дома (под дом), цена (стоимость), заказать в ООО Проект

Ленточный фундамент под дом из газобетона своими руками: полезные советы, видео, фото

Ленточный фундамент это железобетонная конструкция, проходящая под всеми возможными перегородками и будущими стенами дома, представляя собой замкнутую цепь.

Разновидность и структура ленточного фундамента

Разновидность данного типа фундамента, считается уверенным основанием для постройки дома. Он может быть как заглубленным, так и напротив — мелкозаглубленным.

Заглубленный ленточный фундамент

Применяют в тех случаях, когда планируется подвальное помещение, либо пучинистый грунт. Глубина такого фундамента, зависит от глубины промерзания почвы.

Мелкозаглубленный ленточный фундамент для дома из газобетона

Закладывается в том случае, когда земля не пучинистая либо слабо. В этом случае глубина фундамента будет составлять — 0,5-0,7 глубины промерзания грунта.

Высота цоколя ленточного фундамента, должная быть не менее 50 см. от цоколя, а под первый ряд газобетона, должна быть проложена гидроизоляция.

Какой бы ни была разновидность ленточного фундамента, в нем должен присутствовать каркас из арматуры.

Единственным минусом, считаются затраты на материалы и труд, особенно если этот фундамент заглубленный.

Инструменты и материалы

• 1лопата
• 2доски
• 3щиты с распорками
• 4молоток и гвозди
• 5камни
• 6гидроизолирующие материалы
• 7бетономешалка
• 8измерительные инструменты

Ленточный фундамент под дом из газобетона своими руками

Шаг 1 — Разметка для фундамента своими руками

С помощью П-образных деревянных конструкций мы делаем разметку и натягиваем как можно туже разметочный шнур. Выставляются углы и промеряются стороны вместе с диагональю.

Параллельные стороны должны быть одинаковыми, соответственно и диагонали тоже, должны сойтись между собой.

Шаг 2 — Земляные работы

Начинаем копать траншею по линиям разметки. Копается такая траншея с помощью лопаты или экскаватором с узким ковшом. Далее создается опалубка из дерева.

В зависимости от плотности почвы, определяется как правильно будет ставиться опалубка.

Если же почва песчаная, то лучше опалубку установить как можно глубже в траншею.

Если же почва более плотная и ее края могут выполнять роль опалубки, то возводить нужно будет только ту часть, которая будет находиться над землей. Высота определяется в соответствии с проектом.

Устанавливается опалубка жесткая и ровная. Она не должна деформироваться при заливке бетона. Каждая сторона опалубки, подпирается. Усиливаются противоположные стороны опалубки при помощи брусьев или проволоки.

Шаг 3 — Армирование своими руками

Такого рода армирующий пояс, сваривается из арматуры (металлической) и монтируется по всему периметру опалубки. Пояс, находясь уже в опалубке, нахлестывается друг на друга краями прутков, для полноценной связки между собой и связывается вязальной проволокой или сваривается точечной сваркой. Арматура не должна упираться в опалубку, быть выше уровня бетона.

Конструкция армирующего пояса, очень надежно сохранит фундамент от повреждений. Бетон не будет ломаться и сыпаться, благодаря стяжке арматуры. Не возможно будет произвести разрыв и сжатие бетона.

Шаг 4 — Заливка раствора из бетона

В собранную конструкцию подается бетонный раствор. Происходит заливка. Желательно это делать при помощи машины бетономешалки, особенно в тех случаях, если площадь заливки очень велика и залить нужно быстро.

Какие бетонные изделия на сегодняшний день более востребованы?

Это материал, который применяются в большинстве построек. Считается, что бетон, один из главных материалов для строительства. Плотность бетона можно выбрать на свое усмотрение, также и форму, все зависит от желания или определенных обстоятельств при строительстве. Есть своего рода минусы у этого материала: плохая звукоизоляция, что касается и тепла.

При заливке фундамента, к примеру, его нужно изолировать как минимум между возводящей частью конструкции и самим бетоном.

Положительные качества бетона состоят в том, что он является долговечным, огнестойким и практичен в производстве.

Пустотные блоки при эксплуатации всегда армируются. У них широкий выбор цветов и устанавливаются, как правило, на фасадной стороне конструкции.

Также используются газобетонные и пенобетонные кирпичи. Хороши они тем, что у них очень хорошая теплоизоляция и размеры гораздо больше обычного кирпича, что позволяет совершать осуществлять постройки значительно быстрей.

Тем самым такой материал легко обрабатывается, что дает возможность принятию нужной ему формы.

Такие кирпичи — блоки, по весу не слишком тяжелые по отношению к своей величине и для кладки не нужен бетон, его заменяет клей.

В последнее время, подобные материалы становятся более распространёнными и широко используются во многих строительных компаниях. Они считаются более рентабельными и ускоряют процесс постройки объектов. На их основе, возводятся дома, дачные участки и коттеджи.

Этапы строительства ленточного фундамента под дом

Ленточные фундаменты являются самыми распространенными, но применимы не на всех грунтах. Чтобы приступить к строительству такого фундамента, необходимо тщательно исследовать грунты и решить, какой толщины и высоты должна быть лента.

В данной статье мы подробно опишем все этапы строительства ленточного фундамента, начиная от рытья траншеи, армирования, опалубки и заканчивая заливкой бетона.

Геология грунта под фундаментом

Это важнейший этап, по которому определяются следующие данные:

1. Тип грунта и его расчетное сопротивление.
2. Глубина промерзания.
3. Уровень грунтовых вод.
4. Степень пучинистости грунта и его однородность.

После геологии можно приступать к проектированию самого фундамента.

Составление проекта

В зависимости от архитектурного решения, то есть, изначально запланированного здания, определяется вес дома, включая вес фундамента, снеговую, ветровую и полезную нагрузки. Тип фундамента, в нашем случае ленточный, может быть заглубленный и малозаглубленный.

Следующим этапом будет определение параметров самого фундамента, а именно:

1. Ширина фундамента.
2. Высота заглубленной части.
3. Высота надземной части.
4. Требуется ли дренаж.

Чтобы определить ширину фундамента, необходимо вес дома поделить на площадь опоры фундамента, и полученное значение должно оказаться меньше расчетного сопротивление грунта на 20%.

Для увеличения площади опоры фундамента, делается уширение(пятка), которая распределяет нагрузку по большей площади.

Более подробно про это мы расписали в нашей предыдущей статье – как рассчитать вес дома.

Глубина заложения ленты фундамента

Для заглубленного фундамента, глубина заложения должна быть ниже глубины промерзания на 20 см. Для малозаглубленного всё зависит от грунта, а точнее от пучинистости, глубины промерзания и уровня грунтовых вод.

Для примерного определения глубины малозаглубленного фундамента смотрите таблицу.

Высота надземной части фундамента

1. Максимальная высота надземной части ленточного фундамента не должна превышать четыре ширины ленты фундамента.
2. Надземная часть должна быть меньше чем подземная.
3. Оптимальная высота надземной части составляет 40-50 см.

Выполнение разметки по участку

По готовому проекту необходимо тщательно вымерять все углы будущего фундамента и выставить колышки. Колья расставляются по внешнему и внутреннему периметру фундамента, между кольями натягивается шнурка, определяющая контуры для рытья траншеи фундамента.

Земляные работы для фундамента

На данном этапе роется траншея, глубина которой должна быть под проект фундамента с учетом песчаной подушки и опалубки. Есть два способа рытья траншеи: трактором при помощи узкого ковша, и ручной способ (лопатами). Трактор справится намного быстрее, но лопатами получается ровнее и аккуратней.

Песчано/щебневая подушка и пленка

Песчаная подушка делается толщиной около 20 см, смачивается водой и хорошо утрамбовывается.

Далее в траншею укладывается пленка, которая служит дополнительной гидроизоляцией, не позволяет бетону быстро пересыхать, и предотвращает попадание грунта в бетон при заливке.

Арматурный каркас для фундамента

В некоторых случаях, намного удобнее будет сперва связать каркас в траншее, а уже после выставлять деревянную опалубку.

Этапы армирования каркаса:

1. На дно траншеи укладываются камни или кирпичи высотой 5-6 см, задача которых – приподнять арматурный каркас, чтобы создать защитный слой бетона снизу.
2. Далее на дно выкладываются продольные арматурыне стержни, предварительно загнутые на углах.
3. Далее на нижний ряд арматуры надеваются предварительно сделанные хомуты они же рамки, они же поперечная арматура.
4. Хомуты и ряд нижней арматуры связываются вязальной проволокой.
5. Если высота ленты больше 80 см, то добавляются конструкционные ряды арматуры, один ряд или более.
6. Далее к каркасу добавляются верхние продольные прутки арматуры, г-образные хомуты на углах и связываются проволокой.
7. Чтобы обеспечить защитный слой бетона по бокам фундамента, применяют специальные пластиковые кольца, которые помогают удерживать каркас в нужном положении.

Очень советуем ознакомиться с нашей статьей про расчет армирования ленточного фундамента, в котором подробно расписаны все нюансы по подбору арматуры и схемы армирования углов.

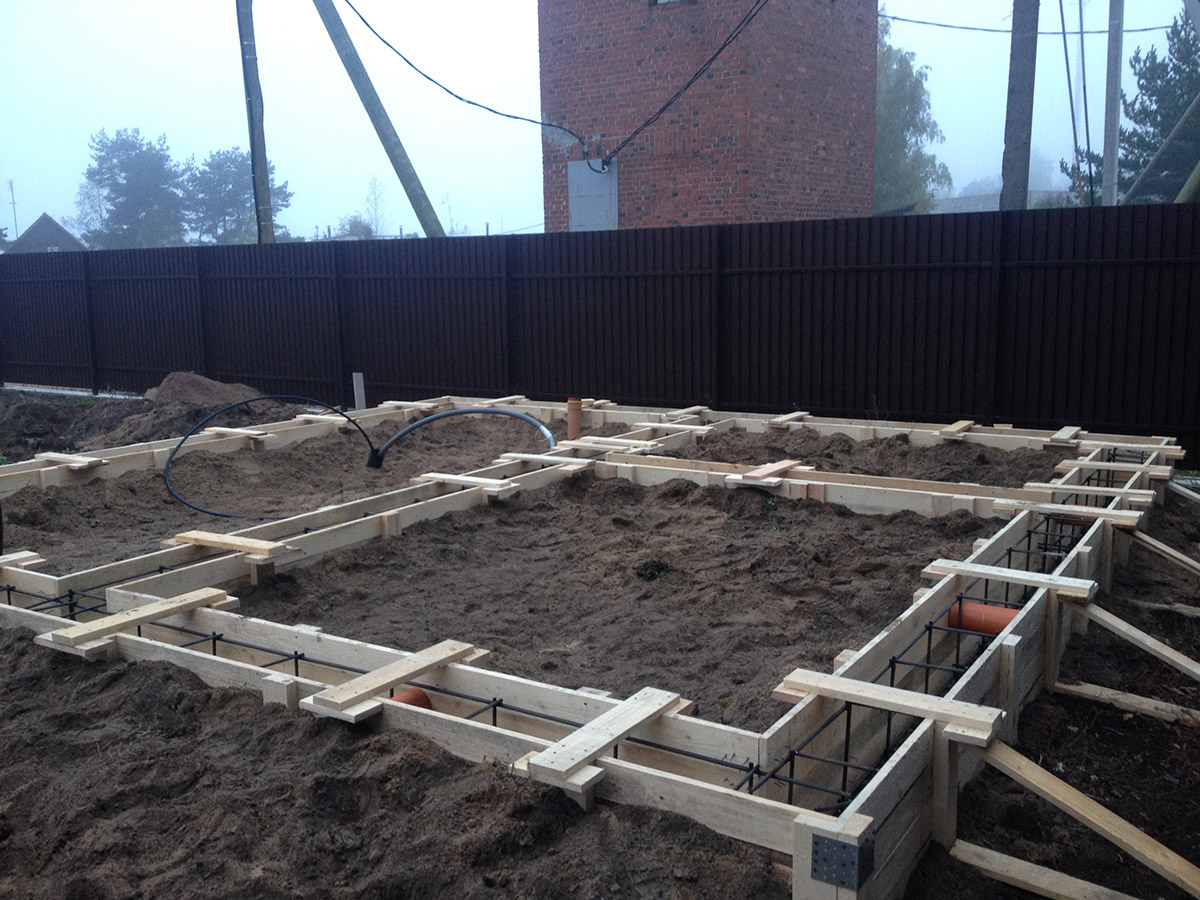

Установка опалубки для фундамента

Опалубка сбивается из деревянных досок, и усиливается множеством брусков, которые дополнительно упираются в землю на колышки. Также для усиления опалубки применяют металлические стяжки из проволоки, или затягиваются шпильки в пластиковых трубках.

К установке опалубки нужно подходить очень ответственно, так как жидкий бетон обладает большой распирающей силой, особенно, если высота и ширина опалубки большие. Довольно часто у неопытных строителей лопается опалубка, и бетон вытекает на землю. Чтобы избежать такой ситуации, максимально сильно усиливайте опалубку. И помните, что большее давление бетона создается в нижней части.

Не забываем про установку гильз для коммуникаций (вода, канализация).

Заливка бетоном

Очень важно, чтобы фундамент был монолитным, и чтобы достичь такого состояния, необходимо залить бетон в траншею за один раз. Вручную, бетономешалкой, этого вряд ли удастся достичь, потому лучше заказать доставку готового бетона в миксерах.

1. Время между подачами бетоновозов не должно превышать два часа.
2. Заливку лучше осуществлять послойно, растаскивая бетон по всему периметру.
3. Для получения более пластичной(жидкой) бетонной смеси, попросите добавить в миксер пластификатор.
4. Лишняя вода в бетоне понижает марочную прочность, увеличивает количество усадочных трещин и повышает количество пор в бетоне, делая его менее влагоустойчивым. Избегайте лишней воды в процессе замеса.
5. Во время заливки нужно пользоваться глубинным вибратором, который уплотняет бетон и выгоняет воздух.
6. Старайтесь максимально выровнять плоскость фундаментной ленты.
7. В течении недели нужно проливать поверхность фундамента водой, это позволит избежать усадочных трещин и поможет бетону набрать марочную прочность. Также рекомендуем накрывать ленту пленкой.

Фундамент готов. Осталось выполнить вертикальную и горизонтальную гидроизоляцию, а также утепленную отмостку, которая уменьшает глубину промерзания и отводит лишнюю воду от фундамента.

О том, сколько времени фундамент должен выстояться, мы написали отдельную статью, где рассматриваются варианты отстаивания от 10 дней, до полугода.

важных функций спасут ваш дом

Что такое ленточный фундамент. Его виды, особенности конструкции, достоинства и недостатки применения. Этапы строительства ленточного фундамента.

Ленточный фундамент — это сплошная бетонная полоса, на которой по центру возводятся несущие стены. Он представляет собой ровное основание для стен, и его размеры должны быть достаточными для распределения нагрузки, передаваемой на фундамент, на участок грунта, способный выдержать вес здания без чрезмерного уплотнения.Сегодня для строительства фундаментов застройщики в основном используют бетон, так как его легко укладывать, насыпать и выравнивать в траншеи фундамента. Благодаря своей способности к затвердеванию бетон создает основу для стен и развивает надлежащую прочность на сжатие, чтобы выдерживать нагрузку на фундамент. Раньше ленточный фундамент строили из кирпича. Их устанавливали прямо на твердый грунт или возводили на ложе, выложенном из натурального камня.

Какая ширина ленточного фундамента? Это предопределено несущей способностью грунта и предполагаемой нагрузкой.Чем больше несущая способность грунта, тем меньше ширина фундамента необходима для такой же конструкции.

Если ленточный фундамент должен быть построен на наклонной поверхности, вам, вероятно, потребуется создать ступенчатую конструкцию. Для правильной ступеньки фундамента общая толщина верхней части фундамента должна быть вдвое больше высоты ступеньки; или он должен быть равен 12 дюймам, если больше. Чтобы избежать возможной необходимости резать блоки или кирпичи, а также для обеспечения устойчивости будущей стены, кирпичную кладку или кладку, выполняемую в дальнейшем, необходимо вшивать прямо на ступеньке.

Глубокий ленточный фундамент известен как наиболее используемый тип и самый дешевый метод при подходящих почвенных условиях. Полоса железобетона поддерживает стены. Глубина траншеи может варьироваться, хотя она должна быть не менее 40 дюймов в глубину и 24 дюйма в ширину. Минимальная глубина бетона должна составлять 9 дюймов.

Ширина фундамента определяется особенностями грунта, но обычно составляет 18 дюймов. Однако ваш строитель, скорее всего, укажет 24 дюйма; это условная ширина, применяемая при строительстве двухэтажных домов.

Фундамент широкий ленточный. Конструкции фундамента, построенные на грунтах с плохой несущей способностью, например, из мягких песчаных глин, должны быть значительно шире, чем традиционные ленточные фундаменты, поскольку для большей устойчивости необходимо распределять нагрузку на большую площадь грунта. Чрезмерное увеличение ширины и глубины конструкции с целью предотвращения сдвига стен экономически не оправдано. Разумный вариант — построить фундамент из железобетона. Арматурные стержни добавляют фундаменту свойства прочности на растяжение, делая всю конструкцию способной противостоять растяжению и сжатию.

Преимущества и недостатки ленточного фундамента

Ленточный фундамент имеет как положительные, так и отрицательные качества. К положительным моментам можно отнести простоту конструкции, возможность возведения фундамента без дорогостоящих инструментов, а также его длительную эксплуатацию. К отрицательным качествам можно отнести сравнительно невысокую долговечность, дороговизну на завершающих этапах строительства (необходимо выполнять дополнительные ручные работы, такие как засыпка грунта между полосами и его выравнивание, пол здания и т. Д.), Невозможность выполнить монолитную обвязку из этаж до подвала.

Когда можно использовать ленточный фундамент?

Чтобы узнать, при каких условиях можно использовать ленточный фундамент, ознакомьтесь со строительными нормами. Обратите внимание на следующие подробности:

1. При планировании строительства учитывайте требуемую ширину фундаментной ленты, указанную в строительных нормах и правилах.
2. Бетонный раствор должен соответствовать требованиям совместимости с почвенными химикатами.
3. Толщина бетонной полосы должна равняться проекции внешней стороны стены или превышать ее, но не менее 6 дюймов.
4. Высота ступеньки не должна превышать толщину фундамента.
5. Фундамент выступает за край опор, дымоход образует сторону стены, а также выступает за внешнюю поверхность стены.

Разбиение на разделы

Уберите мусор с места и приступите к разделке, положив на землю как внешние, так и внутренние границы будущего фундамента. Используйте колышки или арматурные стержни и канаты.

Когда нанесение разметки выполнено, вам следует изучить вариации на поверхности строительной площадки и выбрать самую низкую точку, к которой следует обращаться при разметке глубины траншеи и для устранения разницы в высоте фундамента.

Подготовка к возведению ленточного фундамента

1. Когда траншея будет готова, засыпьте песчаную основу, дно с гравием.
2. Опалубка фундамента изготавливается из строганных досок толщиной примерно 40-50 мм. При возведении опалубки следует все время следить за ее вертикальностью. Рекомендуемый выступ рамы над землей — 12 дюймов. Необходимо построить небольшую базу.
3. Следующий шаг — усиление фундамента.Арматурные стержни сечением 10-12 мм связываются вязальной проволокой специальной конструкции таким образом, чтобы стороны квадратных ячеек составляли 12-16 дюймов. Для армирования можно использовать арматурные стержни из стали или стекловолокна. Укладывая арматуру в траншею, следите за выступами с краев. Оптимальная набивка — 50 мм. В этом случае наиболее эффективно в монолите будет расположена арматура.

Заливка бетонного ленточного фундамента

Заливку бетона производят сразу в случае товарного бетона или слоями, если бетон готовится самостоятельно.

1. Приготовление бетона: цемент смешивают с просеянным речным песком в соотношении 1: 2 — 1: 2,5, разбавляют водой до жидкой кремообразной консистенции, после чего насыпают на подготовленный гравий. Количество щебня соответствует количеству песка. Перемешайте смесь так, чтобы весь щебень смочился раствором.
2. Залить бетон в подготовленную опалубку. Проколите бетон в нескольких местах металлическим бруском и утрамбуйте его деревянным бруском, чтобы удалить остатки воздуха из пустот.
3. Залить бетон до уровня, указанного на опалубке. Таким образом взбейте опалубку снаружи для лучшего оседания бетона.
4. Верхний слой выравнивается правилом или шпателем.
5. Присыпать бетон просеянным сухим цементом; можно через сито. Этот метод позволяет верхнему слою бетона немного затвердеть и предотвращает его эрозию и растрескивание.
6. Накройте бетон мешковиной или укрывным материалом и оставьте на 3-4 недели. В сухую погоду нужно смочить верхний слой бетона, чтобы он не пересыхал.

Рекомендовать:

Типы фундаментов домов.

Ленточный фундамент — Проектирование зданий

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов.Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому их необходимо переносить на более глубокие слои с более высокой несущей способностью.

Ленточный фундамент (или ленточный фундамент) — это тип неглубокого фундамента, который используется для обеспечения непрерывной, ровной (или иногда ступенчатой) полосы поддержки линейной конструкции, такой как стена или близко расположенные ряды колонн. в центре над ними.

Ленточный фундамент можно использовать для большинства грунтов, но он больше всего подходит для грунта с относительно хорошей несущей способностью. Они особенно подходят для легких структурных нагрузок, таких как многие малоэтажные и средние жилые дома, где можно использовать ленточный фундамент из массивного бетона . В других ситуациях может потребоваться железобетон.

Старые здания могут иметь ленточный фундамент из кирпича.

В широком смысле размер и положение ленточных фундаментов обычно связаны с общей шириной стены.Глубина традиционного ленточного фундамента обычно равна или больше общей ширины стены, а ширина фундамента обычно в три раза превышает ширину поддерживаемой стены. В результате нагрузка передается под углом 45 ° от основания стены к грунту.

Утвержденный документ A Строительных норм определяет минимальную ширину ленточных фундаментов в зависимости от типа грунта и несущей стены, хотя обычно рекомендуется проконсультироваться с инженером-строителем при проектировании фундаментов.

Нижняя сторона ленточного фундамента должна быть достаточно глубокой, чтобы избежать воздействия мороза; например, не менее 450 мм, если они не опираются на скалу, и не менее 1 м на глинах с высокой усадкой.

Глубокие ленточные фундаменты могут понадобиться, если грунт с подходящей несущей способностью более глубокий.

Широкий ленточный фундамент может потребоваться, если грунт мягкий или с низкой несущей способностью, чтобы распределить нагрузку на большую площадь.Широкий ленточный фундамент обычно требует армирования.

Там, где есть более высокие локальные нагрузки, такие как колонны, можно использовать опорные основания. Для получения дополнительной информации см. Основания колодок.

Там, где грунтовые условия плохие, вероятна осадка, или там, где нецелесообразно создавать отдельные ленточные или блочные фундаменты для большого количества отдельных нагрузок, можно использовать плотные фундаменты. См. Фундаменты на плотах для получения дополнительной информации.

Если несущая способность грунта на поверхности недостаточна для выдерживания нагрузок, создаваемых конструкцией, могут использоваться глубокие фундаменты, такие как свайные фундаменты.См. Свайные фундаменты для получения дополнительной информации.

В больших или более сложных зданиях может использоваться несколько различных типов фундаментов.

Дополнительное руководство доступно в BRE’s Простые основы для малоэтажного жилья: «практическое правило» дизайна.

Плотный фундамент — Проектирование зданий

Фундаменты служат опорой для конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

В широком смысле фундаменты можно разделить на мелкие и глубокие. Фундаменты мелкого заложения обычно используются там, где нагрузки, создаваемые конструкцией, невелики по сравнению с несущей способностью поверхностных грунтов.

Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания нагрузок, создаваемых конструкцией, и поэтому эти нагрузки должны передаваться на более глубокие слои с более высокой несущей способностью.

Фундаменты мелкого заложения включают:

Плотные фундаменты (иногда называемые фундаментами для плотов или матами) образованы железобетонными плитами одинаковой толщины (обычно от 150 до 300 мм), которые покрывают большую площадь, часто всю площадь здания.Они распределяют нагрузку, создаваемую рядом колонн или стен, по площади фундамента и могут считаться «плавающими» по земле, как плот плывет по воде.

Они подходят там, где:

Плотные фундаменты можно быстро и недорого построить, поскольку они, как правило, не требуют глубоких земляных работ по сравнению с ленточными или подушечными фундаментами, и они могут использовать меньше материала, поскольку объединяют фундамент с фундаментной плитой. Однако они имеют тенденцию быть менее эффективными, когда структурные нагрузки сосредоточены в нескольких концентрированных областях, и они могут быть подвержены эрозии по краям.

Как правило, они построены на плотном твердом основании (возможно, толщиной 100 мм). Затем можно уложить слой слепящего бетона, чтобы образовалась плита (обычно 50 мм) с водонепроницаемой мембраной сверху.

Бетонный плот имеет тенденцию включать стальную арматуру для предотвращения растрескивания и может включать балки жесткости или утолщенные области, чтобы обеспечить дополнительную поддержку для определенных нагрузок, например, под внутренними стенами или колоннами (что может потребовать армирования сдвигом).Балки могут гордо возвышаться над плотом, либо над ним, либо под ним, или могут быть «скрытыми» балками, образованными усиленными участками в глубине самого плота. Эти утолщенные участки особенно полезны при плохих грунтовых условиях, поскольку в противном случае требуемая толщина самого плота может быть неэкономичной.

Обычно по периметру плота создается утолщенная армированная зона, которая образует краевую балку, поддерживающую внешние стены здания. Бетонный носок часто поддерживает внешний лист стены.

Изоляция обычно укладывается поверх плота, с бетонным полом или фальшполом над ним.

В некоторых случаях может потребоваться дренаж при фундаменте из плота , а также могут потребоваться геотекстильные барьеры для предотвращения засорения свободно дренируемых материалов окружающей почвой.

Типы плотного фундамента включают:

Подробнее см. Типы плотного фундамента.

Проектирование фундаментов для плотов включает в себя ряд дисциплин, поскольку необходимо учитывать не только саму конструкцию, но и: интеграция других конструкций (например, внешние стены), изоляция, гидроизоляция и сложные грунтовые условия, такие как наличие грунтовых вод, деревьев или загрязнения.

Если грунт сжимаемый, в качестве компенсированного фундамента можно использовать пломбировочный фундамент . В этом случае плита плота устанавливается на глубину, при которой вес вынутого грунта равен весу плиты плота плюс вес поддерживаемой конструкции. Это может быть целесообразно при строительстве зданий на мягкой глине или рыхлом песке, так как оседание может быть значительно уменьшено.

Для получения дополнительной информации см .: Компенсированный фундамент.

Ленточный фундамент

Введение	Ленточный фундамент является наиболее распространенной формой фундамента дома в Соединенное Королевство.Ленточный фундамент, как следует из названия, представляет собой полосу или ленту из бетон под всеми несущими стенами. Ширина полосы зависит от от допустимого несущего давления грунта и нагрузки здания. Для более слабых грунтов и / или более тяжелых нагрузок потребуется более широкий фундамент для распределить нагрузку на необходимую площадь земли. Полоска должна быть достаточно глубоко, чтобы нести твердый слой. Глубина также будет зависеть от характеристики почвы.В глинистых грунтах, например, фундамент должны быть расположены достаточно глубоко, чтобы не повлиять на изменение объема, вызванное сезонным перемещением или деревьями (обычно около 1 метра и более). В песках, гравии и некоторых илах он должен быть достаточно глубоким, чтобы избежать движения, вызванного морозным пучком (обычно около 450 — 500 мм или около того). Впервые в 2004 г. требуются минимальные глубины для ленточных фундаментов. Это 0,45 м там, где есть риск обморожения и 0.75м в глинистых почвах. Это минимум глубины и на практике Регуляторы признают, что фонды могут иметь быть глубже из-за местных условий.
	The Фундамент, показанный слева, представляет собой ленточный фундамент с парой ступеней в Это. Они распространены там, где участок находится на склоне; они помогают уменьшить объем необходимых земляных работ.На картинке справа показан более поздний этап (тот же участок, другой дом). Блочная кладка подконструкции (плотная блоки) приближается к завершению. Следующим этапом будет добавление сборный цокольный этаж.
Типы фундаментов	Ленточный фундамент обычно бывает традиционным. засыпка полосы или траншеи. В некоторых сжимаемых грунтах фундамент может иметь быть довольно широким.Их часто называют широкополосными фундаментами — на самом деле это просто еще одна форма традиционной полоски. Ленточные фундаменты (из любого типа) также могут быть ступенчатыми — иногда это кажется довольно сложным но не влияет на то, как они работают. Пошаговое движение происходит только в пологий грунт и является средством снижения затрат. Фундаменты всегда должны быть ровными и без ступенек. фундамент может быть довольно глубоким на наклонном участке.
Силовая установка	Если вам нужно простое введение в ленточный фундамент перейдите по ссылке слева. Это приведет вас к PowerPoint Последовательность с фотографиями, рисунками и т. д. Последовательность занимает пару минут и показана типовая конструкция фундамента для современного дома. В в любой момент вы можете ускорить последовательность, приостановить ее или просмотреть.	Не забудьте видеоклипы (ссылка на левый фрейм экрана).
Традиционная насыпка полосой или траншей?	Как упоминалось выше, фундамент может быть традиционная планка или заливка траншеи. Они отличаются общей глубиной бетонные — но принципиально не отличаются. См. Следующую страницу увидеть их соответствующие преимущества и недостатки.кликните сюда увидеть традиционный ленточный фундамент после того, как блочная кладка подконструкции полный. Для большинства домов на большинстве типов грунтов фундамент не требует специального дизайн. Взгляните на страницу, посвященную определению размеров фундамента.
	На плане дома справа показан типовой фундамент. макет. фундамент проходит под внешними стенами, а также под внутренние несущие стены.В наши дни в большинстве домов внутренние Несущие стены поддерживают балки верхнего этажа. В старых домах или современные дома с «резной» крышей, внутренние стены часто продолжаются вверх через дом и опорную часть конструкции крыши.
Правила и положения	Существует ряд требований Строительных норм. по ленточным фундаментам.Они, в основном, относятся к таким вопросам, как как ширина фундамента, глубина (новинка 2004 г.) изменения уровней, бетонная смесь, проблемы рядом стоки и тд. Для получения более подробной информации перейдите в раздел Bui8lding Regs. (Доступ через домашнюю страницу)
Фундамент широкополосный	Широкий ленточный фундамент — это фундамент шире примерно 750 мм. или так.Может использоваться там, где грунт представляет собой материал с низкой несущей способностью. емкость. Распределение нагрузки на как можно большую площадь помогает ограничить опорное давление. Строительные нормы и правила требуют, чтобы фундамент толщина как минимум равна выступу. В широком фундаменте это означают очень толстую бетонную полосу. Альтернативой является усиление фундамент со сталью. Нажмите на картинку справа, чтобы увидеть это объяснено с помощью некоторых графиков.Фундамент широкополосный не очень часто. Часто дешевле использовать сваи или даже плоты, если полоса скорее всего будет очень широкой.
Деревья	Деревья могут стать настоящей проблемой при проектировании или строительство фундаментов дома. Если деревья расположены очень близко к фундаменту, корни иногда могут повредить фундамент. Чаще встречается и, следовательно, Большую озабоченность вызывает ущерб, нанесенный деревьями в усадочных глинистых почвах.В В жаркую погоду дерево может удалять воду из корневой зоны. Это будет вызвать усадку в глинистой почве. Если деревья были удалены наоборот бывает, глинистая почва медленно набухает (вздымается) по мере того, как земля впитывает воду больше не используется деревом. Обе ситуации могут быть разрушительными. Для большего подробности и некоторые решения нажмите на картинку.
Некоторые практические вопросы для рассмотрения.	Глубокие траншеи необходимо сделать безопасными. Фундаменты следует забетонировать как можно скорее после копания. Открытым траншеи опасны, собирают воду, могут обрушиться и вызвать вздутие и / или усадка глинистых грунтов. Узкие траншеи требуют точной разметки. Ниже 1,5 метра или около того могут быть дешевле. Выемка грунта ниже уровня грунтовых вод может вызвать ряд практических проблемы. Заливка траншеи выполняется быстро, но необходимо соблюдать осторожность при вводе служебных каналов. позиционирование. Если требуются ступеньки, доведите их до высоты кирпича или блока — резка дорогой.

Лучшие практики для фундаментов в строительной отрасли

Техническая группа специалистов по структурным гарантийным обязательствам Advantage Insurance (AHCI) изучает, что является передовой практикой для фондов в 2020 году.

В этом выпуске PBC Today, посвященном строительству, мы рассмотрели различные варианты фундаментов, которые сегодня наиболее часто используются в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов при проектировании. сцена.

Мы также предоставляем информацию о действующих строительных нормах и стандартах Великобритании, призванных гарантировать, что фундаменты спроектированы таким образом, чтобы оптимально выполнять свое предназначение. Само собой разумеется, что исправление ошибок на этом раннем этапе строительства может оказаться дорогостоящим и может нанести ущерб структуре и долговечности здания.

Функция фундамента

По сути, функция фундамента заключается в обеспечении эффективной и сбалансированной передачи структурных нагрузок, действующих на землю, поддерживающую здание, при одновременном предотвращении перенапряжения этого грунта.Основание грунта будет одним из важнейших факторов при выборе фундамента.

Фундамент ленточный

Ленточный фундамент — один из наиболее часто используемых фундаментов. Обычно они используются для грунтов с хорошей несущей способностью. Ленточные фундаменты предназначены для конструкций, где нагрузка относительно невелика, например, для жилых домов низкой и средней этажности. Традиционная форма строительства большинства домов позволяет использовать ленточный фундамент.

Ленточный фундамент представляет собой непрерывную бетонную полосу, сформированную по центру под несущими стенами. Непрерывная полоса действует как опора, для которой возводятся стены, и имеет ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдерживать нагрузку без чрезмерного уплотнения (см. Таблицу ленточного фундамента).

Минимальные требования к глубине ленточных фундаментов продиктованы местными условиями грунта, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня готовой земли во избежание повреждений. от воздействия мороза на морозостойком грунте. (См. BS 8004 для правильного руководства по глубине и ширине фундамента).

Фундаменты глубокие — Фундаменты свайные

Сваи часто называют столбами в земле.Они могут быть непопулярным выбором фундамента из-за необходимости в тяжелом оборудовании, а также из-за затрат и дополнительного времени, которые это требует.

Для участков с менее благоприятными грунтовыми условиями свайный фундамент часто является единственным возможным решением, если проект только начинается. Свайный фундамент устанавливается там, где качество грунта у поверхности плохое или непостоянное. Использование столь глубокого фундамента в этих условиях часто бывает обязательным. Как правило, свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от метода установки.

Сваи забивные (забивные)

Сваи смещения устанавливаются путем забивания твердой сваи или пустотелой обсадной трубы в более глубокий грунт, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии. Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровней шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где шум запрещен.(Стандарт BS 5228 касается шума и вибрации свай).

Сваи сменные (буронабивные)

Напротив, сменные сваи устанавливаются путем удаления некоторого объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого грейфера с утяжелителями или роторного бурового шнека. Обрушение выработки предотвращается за счет введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит замещается бетоном, когда он заливается в котлован.Существует четыре основных формы сменной сваи, см. Ниже:

• Буронабивные монолитные сваи (малый диаметр)
• Буронабивные монолитные сваи (большой диаметр)
• Сваи фрикционные и концевые
• Сваи для инъекций раствора

Присоединение к сваям

Во многих случаях сваи подвергаются точечным нагрузкам. Часто бывает так, что нагрузка здания превышает грузоподъемность одной единственной свайной колонны. Поэтому сваи часто группируются, чтобы выдержать приложенную нагрузку.Присоединения к концам свай называются заглушками; они используются для соединения головок соседних свай и в качестве платформы для нагрузки здания. Балки грунта вводятся в соединения свай, чтобы равномерно распределять нагрузку (UDL) традиционных построенных жилых домов и, следовательно, выступать в качестве подходящего стыка между стенами и сваями.

Балка заземления обычно монтируется на месте с использованием опалубки вокруг заглушек свай. Бетон заливается в опалубку и обычно армируется решетчатым каркасом из стальной арматуры.Бетонные распорки устанавливаются на стальную арматуру, чтобы гарантировать, что когда бетон схватится, будет обеспечено достаточное покрытие стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным распоркам).

В заключение, свайный фундамент должен быть установлен соответствующим специалистом под наблюдением инженера-конструктора. Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать заданную нагрузку.

Плотный фундамент

могут быть предложены и представлены инженером с соответствующей квалификацией, если они подходят по назначению и являются рентабельными. Очень важно, чтобы плотный фундамент имел адекватную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава пластов. Возлагаемая нагрузка распределяется по более широкой площади, обычно по всей площади основания, и можно подумать, что она «плывет» по земле аналогично плоту, плывущему по воде.

Они построены из железобетонных плит одинаковой толщины, обычно 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно встроить стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты. Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. Д.) Или где требуется дополнительная поддержка для определенных нагрузок.Типы плотового фундамента:

• Плот для перекрытий
• Плот свайный
• Плот перекрытия балки
• Плот сотовый

Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:

• Есть подвал?
• Площадь пола, высота и нагрузки
• Дифференциальный расчет
• Где невозможно построить отдельные ленточные фундаменты для покрытия площади опорной поверхности
• Где невозможно производить раскопки на значительную глубину.

В целом, фундаменты на плотах объединяют плиту перекрытия с фундаментом, в результате чего используются меньше материала и времени, что, в свою очередь, снижает стоимость. При этом иногда они могут быть подвержены эрозии по краям и, как правило, менее эффективны в местах сосредоточения структурных нагрузок.

AHCI

Тел. 0845 900 3969

www.ahci.co.uk

Twitter: @AdvantageLDI

Обратите внимание: это коммерческий профиль.

Рекомендуемые статьи по теме

: какой тип фундамента мне подходит?

Участок ленточного фундамента

Фундаменты на плотах

Еще одна система фундаментов, которую вы часто встретите в Ирландии, — это плотный фундамент. В отличие от ленточного фундамента, фундаменты на плотах используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченных землях, влажных грунтах или там, где грунт был завезен на площадку.

Бетон для плотного фундамента заливается по всей площади дома, делая его похожим на одну большую бетонную плиту. Фундаменты для плотов должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под наблюдением квалифицированного архитектора или инженера.

Готовый плотный фундамент может поддерживать множество колонн и стен, распределяя нагрузку по плите и площади первого этажа и уменьшая контактное давление.

Фундаменты на плотах обычно используются для больших нагрузок, когда грунт имеет низкую несущую способность, когда отношение опорной площади к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

Фундамент свайный

Свайный фундамент — прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, расположенные на нем. Свайные фундаменты используются, когда на поверхности низко несущий грунт (нагрузка передается на более прочный грунт, находящийся глубже, например, скала или более прочный грунт), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. Д.) . Существуют даже разные типы свайных фундаментов, например, сваи с торцевыми опорами и фрикционные сваи.

Вы не часто встретите свайные фундаменты, используемые для жилых домов (например, одно- или двухэтажные дома), и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (мост холода), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать изолированные системы фундамента для устранения теплового моста в этом месте соединения.

Хотя они очень похожи на плотный фундамент, где бетонная плита выдерживает вес здания, они чаще всего проектируются как грунтовые плиты.Это означает, что плита переносит вес конструкции на землю, так что земля сама несет нагрузку. Большинство изолированных систем фундамента также могут быть спроектированы для работы в качестве фундамента на плоту, в зависимости от конструкции и условий грунта.

Foundation Pro: История бетонных оснований

Бетон! Какая замечательная вещь. Это многофункциональное вещество произвело революцию в безопасности и структуре современного дома. Но хотя бетон обычно находили при раскопках древних строительных конструкций, он не использовался для строительства современных фундаментов до 1900-х годов! Знание истории бетона и его назначения как основного материала помогает нам понять важность надлежащего обслуживания и ремонта фундамента.Итак, давайте вместе отправимся в путешествие во времени, чтобы узнать, как и почему возникли конкретные основы.

Цивилизация полагается на бетон для строительства домов, архитектуры и подземных сооружений. Удивительно, но это революционное вещество имеет древние корни, уходящие корнями в 6500 г. до н. Э. Торговцы Набатеи в Западной Азии были ответственны за создание некоторых из первых бетонных жилищных конструкций и полов. В древнеегипетскую и римскую эпохи строители обнаружили, что они могут добавлять в смесь вулканический пепел, позволяя бетону затвердеть под водой. До появления бетона древние цивилизации использовали высушенные на солнце кирпичи для строительства жилых домов. Эти кирпичи сушились на солнце и скреплялись грязью или другим подобным раствором. Бетон полностью изменил кирпич и строительную игру! Однако бетон не использовался при строительстве фундаментов до тысячи лет спустя.

Изначально строители возводили дома на каменных подушках, чтобы конструкции не проваливались в почву. Идея возложения веса на камни, а не на землю, была первым шагом к созданию современных фундаментов.

Бетонные фундаменты могут быть идеальным физическим воплощением принципа «Работайте умнее, а не усерднее». Соединенные Штаты стали свидетелями того, что можно назвать «строительным бумом» в 1940-х годах, когда ветераны вернулись домой после Второй мировой войны. Потребность в быстром строительстве прочных и качественных домов была острой, и бетонный фундамент был решением! По счастливой случайности было быстрее, экономичнее и прочнее залить фундамент из бетонной плиты, чем обрамлять пол деревянными балками и столбами.

По мере того, как заливные бетонные фундаменты набирали силу, они наблюдали свою собственную эволюцию на протяжении 20 ^{-х годов} века. Двумя основными типами были фундаменты на плотах и ​​стрипах.

• Плотные фундаменты. В начале 1900-х годов, когда заливные бетонные фундаменты входили в обычную отрасль жилищного строительства, архитекторы полагались на фундаменты типа «плот», которые представляли собой толстые железобетонные плиты, покрывающие большую площадь.Преимущество плотного фундамента заключается в том, что нагрузку на всю конструкцию можно распределить по всей площади, уменьшая напряжение.
• Ленточный фундамент. Ленточный фундамент служит опорой для линейной конструкции, например стены или ряда колонн. Эта новая модель бетонного фундамента способна выдерживать большие нагрузки и ее легче построить, чем их аналоги на плотах. Они долговечны, и у вас даже будет легче утеплить пол ленточным фундаментом!

Важно проконсультироваться с командой по ремонту фундамента, прежде чем принимать какие-либо серьезные решения по ремонту фундамента. Они могут помочь вам определить, какие шаги нужно предпринять, чтобы ваш фундамент оставался прочным и долговечным.

Одним из последних преимуществ бетонных фундаментов является их гибкость при ремонте. Да, ремонт фундамента может быть масштабным проектом. Но это лучше, чем начинать с нуля! Во многих случаях фундамент можно отремонтировать без замены всей конструкции. Есть несколько способов отремонтировать фундамент, не заменяя его.

• Стальные опоры для пирсов. Foundation Pro использует самые современные варианты ремонта и стабилизации фундамента! Стальные опоры переносят вес конструкции с более слабых грунтов на стальные сваи опор.
• Бетонные скобы. Трещины больше линии роста волос обычно заслуживают вашего внимания. Скобы для бетона из углеродного волокна предназначены для стабилизации и поддержки залитых бетонных плит и до пяти раз прочнее бетона.
• Ремни из углеродного волокна.

  No related posts.
