Ленточный фундамент своими руками — Статьи о строительстве домов и бань из бруса в Екатеринбурге

Опорные конструкции зданий в средних широтах проектируются и возводятся в соответствие с требованиями СНиП 31-105-2002, 2.02.01-83 (Свод правил СП 22.13330.2011). Построить ленточный фундамент для бани своими руками, обеспечив при этом требуемую несущую способность, вполне возможно, если строго придерживаться технологии работ. Основание принимает на себя нагрузку от строительных конструкций и равномерно перераспределяет ее на грунт.

Устройство ленточного фундамента для бани самостоятельно на естественных основаниях предполагает его отливку из бетона в опалубку с армированием стальным или композитным прутом. Опорные конструкции закладываются под несущими стенами, перегородками, печами и дымовыми трубами. Основание здания должно обеспечивать необходимые технико-экономические характеристики в период его строительства и эксплуатации. Наша компания предлагает готовые строительство по типовым проектам домов в короткие сроки.

Расчет фундамента на примере бани 6×4 метра

Разработка опорной конструкции осуществляется с учетом информации о результатах инженерных изысканий, назначения строения, действующих нагрузок и влияния окружающей застройки. При проектировании ленточного фундамента банирасчеты производятся на основании технического задания, которое должно содержать исходные данные. В числе прочих факторов принимаются во внимание сведения о климатических условиях местности, в частности глубины промерзания грунтов и залегания грунтовых вод.

В процессе расчетов определяются размеры глубина залегания, высота и ширина ленточного фундамента для бани достаточные доя восприятия нагрузок от строительных конструкций. На основании данных о сечении опорной конструкции возможно самостоятельно провести расчет потребного количества материалов и объемов земляных работ.

В качестве примера определим размер ленточного фундамента для бани 3×6 м, расчет выполняется в следующем порядке:

Вычисляем общую длину опорной конструкции с учетом одной перегородки, делящей строение на предбанник и парную. В нашем случае требуется решить выражение: L= (3+6) ×2+3= 21 м

Определяем площадь сечения ленты фундамента по формуле: S=h×b,

где h –глубина заложения и b – ширина основания, которая зависит от количества этажей и варьируется в пределах от 250 до 450 мм.

Минимальный объем земляных работ, и требуемое количество бетона рассчитываем по формуле: V₁=S×L.

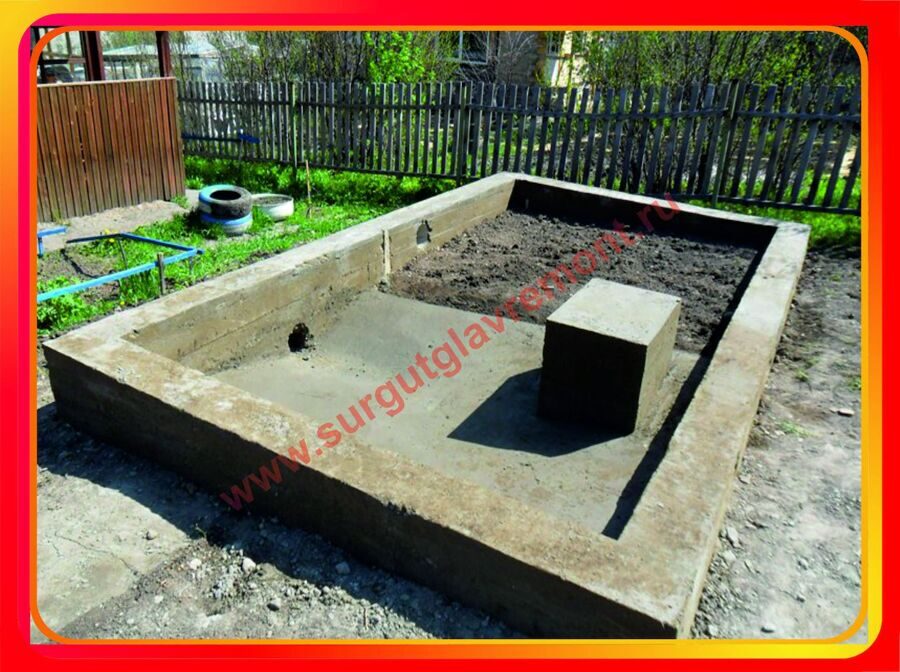

Дополнительно обсчитываем фундамент под печь для бани:  V₂=h ×s_п,

где s_п – площадь основания печи.

Установив точные размеры ленточного фундамента под баню, определяем полный объем земельных работ: V= V₁ + V₂.

Аналогично тому, как рассчитывается ленточный фундамент для бани 3х6 своими руками проводятся вычисления для оснований под строения размером 6х4 и 6х6.

Расчет необходимого количества арматуры

Проект бани предусматривает использование нужного количества арматуры, которое определяется из расчета прокладки четырех прутков продольно. Они в сечении являются вершинами прямоугольника. Поперечные связи делаются с установленным интервалом из металлопроката или композита и соединяют стороны фигуры по периметру. В среднем на баню потребуется не менее 120 м прутка сечение 8-10 мм.

Расчет требуемого количества материалов для гидроизоляции

Мелкозаглубленный ленточный фундамент для бани 3на4 метра нуждается в гидроизоляции, которая выполняется из рубероида. Данного материала понадобится минимум 10-12 рулонов в зависимости от глубины заложения и других размеров опорной конструкции. Ко всему вышеперечисленному понадобятся обрезные доски, бруски и гвозди для устройства опалубки под заливку бетона.

Глубина заложения фундамента

При строительстве дома из древесины не требуется большого сечения опорной конструкции.
Для ленточного фундамента бани глубина заложения определяется с учетом следующих факторов:

• расположения здания относительно других строений и инженерных коммуникаций;
• рельефа местности проектируемого и существующего;
• геологических и гидрогеологических условий местности;
• глубины промерзания грунтов в холодное время года.

Брус профилированный обладает небольшой удельной массой и нагрузки опорную конструкцию невелики. Мелкозаглубленный ленточный фундамент под баню из древесины является наилучшим вариантом. Строительство опорных конструкций данного типа особенно оправдано с экономической толки зрения, обеспечивая возможность экономии материалов и финансовых средств.

Самостоятельно рассчитать ленточный фундамент под баню по глубине заложения можно исходя из нормативного показателя сезонного промерзания грунтов. Данный параметр определяется как среднее арифметическое результатов фактических наблюдений за предыдущие 10 лет. Глубина заложение фундамента напрямую зависит от состава грунтов основания и для отапливаемых помещений она должна быть достаточной, чтобы исключить возможность морозного пучения.

Высота фундамента

Этот показатель определяется от планировочного уровня земли на площадке, где размещается строение. Минимальная высота ленточного фундамента бани, стены которой делаются из деревянного бруса, должна быть больше 250 мм. Это необходимо защиты ограждающих конструкций от воздействия влаги. Знание данного параметра в сочетании с глубиной заложения позволит точно рассчитать ленточный фундамент бани и установить потребное количество материалов.

Для отапливаемых помещений высота основания должна быть достаточной для обеспечения комфортных условий для человека исключающей возможность образования сквозняков. Уровень пола в бане с ленточным фундаментом устанавливается по верхней кромке опорной конструкции или цоколя при наличии последнего. Большая высота основания позволит снизить влияние земли и сделает помещение более теплым.

Подготовка и разметка площадки

Как делать ленточный фундамент под баню и с чего следует начинать, имея на руках проект и чертежи?
На первом этапе производится подготовка и разметка площадки в таком порядке:

• С участка удаляется плодородный слой почвы, растительность, остатки корней и мусор.
• Если под зданием располагаются инженерные коммуникации, то в местах пересечения траншей с опорной конструкцией канавка заполняется грунтом или бетоном.
• На площадке при необходимости предусматривается дренаж.

Как сделать ленточный фундамент под баню правильно и точно? Для этого необходимо произвести разметку участка с использованием колышков, шнура, рулетки и уровня. При выполнении данной операции необходимо строго выдерживать расстояние до других строений на участке и внешних ограждений. Не допускается нарушение красных линий. На этом этапе строительства бани 6х4 фундамент ленточный необходимо тщательно проверить длину диагоналей, которые должны быть одинаковыми.

Земляные работы

Выемка грунта по заранее размеченным линиям осуществляется обычно вручную с использование шанцевого инструмента. Глубина траншей выбирается с учетом необходимости отсыпки гравийно-песчаной подушки под ленточный фундамент бани, толщина которой должна быть не менее 200 мм. Основание хорошо утрамбовывается и проливается водой для осадки грунта.

Для того чтобы сделать ленточный фундамент бани достаточно надежным необходимо исключить возможность осыпания траншей в период проведения работ. Для этого проводятся мероприятия по укреплению стенок разными способами и удаление грунта на достаточное расстояние от котлована. При проведении земляных работ следует быть внимательным, чтобы исключить возможность повреждения подземных коммуникаций.

Устройство опалубки

Для изготовления вспомогательных конструкций удобно использовать готовые щиты из обрезных досок толщиной не менее 25 мм. В процессе самостоятельного устройства опалубки под ленточный фундамент под баню необходимо точно выдерживать его размеры в соответствии с проектом. Конструкция устанавливается на подготовленную подушку и тщательно закрепляется в вертикальном положении с использованием откосов. Щиты соединятся между собой в верхней части брусками с интервалом в 800 – 1000 мм, чем обеспечивается необходимая прочность для форм.

На данном этапе устройства ленточного фундамента под баню своими руками необходимо обеспечить точное положение верхней кромки опалубки. Она должна образовывать строго горизонтальную плоскость на установленной высоте от планировочного уровня земли. Достигается это путем использования гидравлического уровня и тонкого шнура, по нему осуществляется выравнивание щитов опалубки.

Гидроизоляция и армирование

Усиление фундамента для бани 4х6 ленточного осуществляется при помощи стального или композитного прутка. Внутри опалубки устанавливается пространственная конструкция из арматуры, состоящей из четырех продольных прутков. Между собой они соединяются поперечинами с использованием электросварки или связываются мягкой проволокой. Последняя технология более доступная и не требует применения специального оборудования.

Опорная конструкция нуждается в защите от воздействия влаги, содержащейся в почве. Как правильно сделать ленточный фундамент под баню и обеспечить необходимую гидроизоляцию?
Устройство водонепроницаемого слоя на поверхности основания возможно двумя способами:

• Укладкой рубероида в опалубку непосредственно перед заливкой в нее бетонных смесей.
• Оклеиванием стенок фундамента после снятия щитов с использованием расплавленной смолы или других материалов.

Выбор технологии нанесения гидроизоляционных покрытий выбирается исполнителем работ с учетом технических возможностей и сложности выполняемых операций.

Заливка фундамента

Этот процесс осуществляется с применением готовых смесей либо путем их приготовления на строительной площадке. Как залить ленточный фундамент под баню и сделать это правильно? Вопрос этот достаточно сложный, с одной стороны, использование товарного бетона, доставляемого бетономешалкой значительно ускорить процесс. С другой стороны, самостоятельное приготовление цементно-песчаных смесей обеспечивает значительную экономию средств.

Какой бетон нужен для ленточного фундамента бани? В соответствии с действующим СНиП материал для опорной конструкции должен относится к классу прочности не ниже В 15. Использование такого бетона позволит обеспечить необходимую прочность опорной конструкции. Заполнение опалубки бетоном осуществляется по всей конструкции равномерно до верхней кромки.

Как правильно залить ленточный фундамент под баню? В процессе заполнения опалубки бетоном необходимо тщательно следить, чтобы в основании не оставалось пустот. Для этого применяются стальные щупы, которыми протыкается масса и направляется в нужные места. По окончании процесса заливки необходимо проследить, чтобы не было деформации опалубки и смещения щитов.

Выдержка фундамента для осадки

Время необходимое для полного застывания бетона составляет не менее 24 часов. В ходе строительства ленточного фундамента бани необходимо учитывать, что конструкцию необходимо выдержать в течение определенного периода. Продолжительность высыхания сильно зависит от температуры окружающей среды и наличия ветров. Смесь набирает марочную прочность примерно за четыре недели при 20 °C.

Для защиты бетона от пересыхания рекомендуется его сверху засыпать опилками и смачивать водой. По мере готовности основания с него снимается опалубка и осуществляется обратная засыпка фундамента грунтом до планировочного уровня. Для получения профессиональной консультации как правильно поставить баню на ленточный фундамент следует обратиться к специалистам нашей компании.

Как заложить фундамент загородного дома? Эти шаги необходимы

хочет сказать, что является наиболее важным аспектом самостоятельно построенных домов в сельской местности. Конечно, фундамент заложен. Только когда фундамент дома завершен, построенный дом может стать прочнее.

Поэтому при строительстве дома нужно уделить особое внимание фундаменту. Ступени фундамента в сельском доме и общепринятая практика, которую необходимо понимать:

Каковы ступени закладки фундамента в сельских домах?

1.Планировка усадьбы

Перед постройкой дома спланируйте ориентацию дома и функциональное зонирование помещения в соответствии с формой и топографией усадьбы. Как правило, клинья или белая известь могут использоваться для обозначения конкретных масштабов фундамента для обозначения будущей конструкции.

2, обработка фундамента

Следующим шагом является уточнение объема фундамента, для чего требуется обработка фундамента на запланированном месте фундамента, обычно глубиной около одного метра, если вы находитесь в реке или участок с относительно рыхлым грунтом, нужно продолжать копать Строительство можно начинать только при достижении твердого слоя.

3. Уплотнение фундамента

Перед постройкой дома проводится работа, называемая уплотнением, которая заключается в уплотнении фундамента вдоль вырезов фундамента с помощью машин и повторении этой операции несколько раз. Если фундамент не заложен должным образом, дом будет иметь угрозу безопасности, когда он будет построен, что также является наиболее важной частью фундамента.

4. Железобетонные конструкции

. Сейчас большинство домов построены на железобетонных фундаментах.Железобетонная конструкция в качестве фундамента намного устойчивее старых домов, да и конструкция удобнее. Все они представляют собой крупномасштабные машины для эксплуатации. Это требует слишком много ручного труда, что может сэкономить часть стоимости.

5, усиленные фундаментные балки

фундаментные балки напротив крыши предыдущего дома. Один находится внизу фундамента, чтобы выдержать вес всего дома, а другой должен покрывать верх. Сейчас идет торжественная церемония укупорки. Наземные балки используются во многих случаях. Все было проигнорировано, но балки основания должны быть усилены во время строительства фундамента.

Какие существуют типы фундаментов для сельского жилья?

1, самостоятельный фундамент

Независимый фундамент – это фундамент, на котором фундамент в основном несет вес (нагрузку) каждой точки, который делится на конусный фундамент и ступенчатый фундамент.

2, ленточный фундамент

Ленточный фундамент – это фундамент, воспринимающий погонный вес (нагрузку), и он является наиболее распространенным фундаментом для строительства кирпично-бетонных сельских домов.

3, плотный фундамент

плотный фундамент — это фундамент, который несет поверхностный вес (нагрузку). Сплошной фундамент также называют фундаментом полного зала. Представляет собой комбинацию самостоятельного фундамента или ленточного фундамента, часто применяемого в многоэтажных домах.

4. Для домов с железобетонным фундаментом

кирпично-бетонной конструкции не используйте устаревший песчаник, щебень или прямой красный кирпич для возведения жесткого фундамента в целях экономии средств. Фундамент такого дома не крепкий. Сейчас используется железобетонный фундамент, показанный на рисунке, и сейсмостойкость после его возведения может достигать 7-8 баллов.

Если ваша семья планирует построить дом, также очень важно понимать этапы фундамента.Только когда заложен фундамент, в доме можно жить безопаснее и дольше. Тойиб

Ленточный фундамент имеет ряд преимуществ, делающих его по-настоящему популярным среди всех остальных видов оснований:

• низкая восприимчивость к большим нагрузкам;
• простая конструкция без применения тяжелых технических средств;
• надежность конструкции;
• возможность строительства на неоднородных по плотности грунтах;
• стены строения могут одновременно служить стенами в подвале дома.

У него есть и недостатки:

• строительство требует много материалов;
Требуется гидроизоляция
• .

При всех своих достоинствах и недостатках этот вид фундамента получил широкое распространение, особенно в частном строительстве.

Полезный совет! Для того, чтобы рассчитать нужное количество раствора, давно придуманы калькуляторы расчета бетона на ленточный фундамент.Достаточно ввести в них параметры траншеи, чтобы получить полную информацию о количестве требуемых материалов. С помощью этих сервисов вы также можете рассчитать стоимость фундамента.

Ленточный фундамент своими руками: пошаговая инструкция

Благодаря тому, что для строительства нет необходимости использовать тяжелую технику, соорудить ленточный фундамент своими руками может любой желающий: пошаговая инструкция выполнения работ включает в себя несколько самостоятельных шагов.

Подготовка к работе и маркировка на месте

Прежде чем приступить к возведению фундамента, необходимо спланировать местность и разметить оси. Планировка подразумевает выравнивание всей строительной площадки по высоте. Если перепад высот на участке значителен, то это обстоятельство необходимо учитывать при рытье траншеи. В более высоких местах придется копать глубже, а вот в более низких местах высота фундамента будет больше.
Оси обозначены треугольником со сторонами 3:4:5.Углы должны быть прямыми, а все диагонали равными.

Раскопки

Рытье траншей на необходимую глубину по осям разметки. Его глубина зависит от плотности грунта, расстояния до грунтовых вод, веса возводимого здания. Для многоэтажек это 1,5 м, а для частных домов достаточно 1 м, если позволяет почва.

После рытья траншеи, на ее дне проводится трамбовка и дренаж слоем песка и гравия.Это называется подушка. Ширина траншеи зависит от типа материалов, из которых будут сделаны стены. Для частных домов достаточно 60 см.

Опалубка своими руками для ленточного фундамента

Когда траншея готова, начинаем строить опалубку. Некоторые строительные компании имеют в своем арсенале сборную многоразовую опалубку, пользоваться которой очень удобно. Опалубку для ленточного фундамента тоже можно изготовить самостоятельно. Для этого вам понадобятся пиломатериалы: бруски и тес.Его количество необходимо рассчитывать индивидуально.

Опалубка в виде деревянного ящика, установленного по всей длине траншеи. Поскольку туда будет заливаться жидкий раствор, необходимо соблюдать герметичность. Если этого нельзя добиться только с помощью досок, то можно обшить опалубку внутри рубероидом.

Конструкция должна быть достаточно жесткой, чтобы выдерживать давление залитого бетона. Для этого стенки опалубки скрепляются между собой перемычками через 2 – 3 метра.Как видите, создать опалубку для ленточного фундамента своими руками не так уж и сложно.

соедините новый фундамент с существующим

Соедините новый фундамент с существующим: Эти два куска вертикальной арматуры помогают соединить две разные заливки бетона вместе. Вы начинаете фундамент с нижнего колонтитула или фундамента. На этом фундаменте скоро будет фундаментная стена прямо над шпоночным пазом в бетоне. Глинистая почва под ним чрезвычайно устойчива.© 2017 Tim Carter

«У вас есть множество вариантов физического соединения двух фундаментов. Я успешно установил стальные штифты, которые были залиты эпоксидной смолой в старый фундамент».

Подключить новый фундамент к существующему контрольному списку

ДОРОГОЙ ТИМ! Я строю пристройку к своему дому и понимаю, что должен соединить новый фундамент с существующим. Как лучше всего это сделать? Есть ли способ сделать соединение водонепроницаемым?

Станет ли это соединение в будущем точкой опоры, вызывающей трещины в стенах? Я очень обеспокоен тем, как установить связь между структурами, которая выдержит испытание временем. Пол М., Ороно, Миннесота

ДОРОГОЙ ПОЛ: Я помню, как много лет назад у меня были те же мысли, когда я строил свою первую пристройку к комнате. Я не мог понять, как неглубокий фундамент подполья будет оставаться соединенным с полным подвальным фундаментом, поскольку они находились на разных высотах.

Мои профессора геологии нахмурились бы, если бы они были на строительной площадке. Я не продумывал, как соединить новый фундамент с существующим.

Является ли фундаментная стена балкой?

Многие люди не понимают, что типичная фундаментная стена, помимо прочего, представляет собой балку.Вы начнете видеть это, если посмотрите на вертикальную стенку стальной двутавровой балки или даже на простую деревянную балку перекрытия.

Обратите внимание, что высокие заливные стены выглядят точно так же, как центральная стенка двутавровой балки. Copyright 2018 Tim Carter

Понимание этого важно. Стальные двутавровые балки во многом зависят от толщины и высоты вертикальной стенки двутавровой балки. Важно понимать, что стальные двутавровые балки получают большую прочность от верхней и нижней полки. Верхний фланец — это плоская часть, по которой ходят рабочие-металлурги при возведении стали.

Могут ли более высокие балки проходить дальше?

Вообще говоря, чем выше вертикальная стенка, тем больше расстояние между опорами. Вы можете ясно увидеть это, если обратите внимание на мосты, которые пересекают многие автомагистрали между штатами, по которым вы можете путешествовать здесь, в США.

Длина некоторых мостов составляет 100 и более футов между залитыми бетонными опорами на каждом конце моста. Стальные двутавровые балки часто имеют высоту 3, 4 или 5 футов, тогда как типичная двутавровая балка в подвале дома может иметь высоту всего 8 дюймов.

Фундаментная стена ничем не отличается, кроме того, что ее высота по вертикали в десять-пятнадцать раз больше, чем у типичного жилого двутавра.

Насколько важна прочность почвы?

Прочность почвы важнее всего. Сильный грунт не позволит новому фундаменту опуститься ниже существующего, к которому вы подключаетесь.

Если вы принимаете этот принцип, то само собой разумеется, что фундамент не будет прогибаться вверх или вниз, если грунт под этой балкой твердый.

Это, пожалуй, самый важный аспект соединения двух основ. Грунт под фундаментом существующего дома и фундамент должен быть прочным.

Если да, то нет причин, по которым фундамент пристройки к комнате будет опускаться или поворачиваться рядом с существующим домом.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных инженеров по ПОЧВУ, чтобы убедиться, что ваш фундамент в порядке.

Что такое фундаментные ступени?

Фундаментные ступени представляют собой части сплошной стены, имеющие разную высоту.Когда вы смотрите на стену, верхняя часть фундамента кажется гигантской лестницей. На фото выше видна боковая стена с двумя ступеньками справа от самой высокой части фундамента.

Фундаментные ступени используются, когда дом строится на крутом или пологом склоне холма.

При строительстве новых домов часто принято заливать разные части фундамента в разное время и на разной высоте в пределах профиля почвы. Тот факт, что вы устанавливаете фундамент с разницей в годы, а не дни, не имеет значения.

Мне удалось записать три видео о том, как закладывается новый фундамент для отдельно стоящего гаража, строящегося здесь, в центре Нью-Гемпшира, всего в двух домах от моего собственного дома. Это была НЕ моя работа. Я был просто зрителем.

Можно ли сделать ступеньки на фундаменте?

Да, основание может быть ступенчатым. Они необходимы, чтобы поддерживать фундамент ниже уровня промерзания, когда дом построен на склоне холма.

Но в гараже был ступенчатый цоколь. Это означает, что нижний колонтитул был на разных уровнях, точно так же, как ваше дополнение будет по отношению к вашему дому.

ПОСМОТРИТЕ ЭТИ ТРИ ВИДЕО, ЧТОБЫ УВИДЕТЬ ФУНДАМЕНТ / ЭТАПЫ ОСНОВАНИЯ:

Должен ли фундамент содержать арматурную сталь?

Каменный фундамент или плита также должны содержать конструкционную сталь. Двойные горизонтальные стальные стержни на расстоянии от 12 до 16 дюймов от верхней и нижней части залитого бетона фундамента помогают создать жесткую бетонную балку.

Фундаменты из бетонных блоков могут включать стальную решетчатую сетку, которая устанавливается в каждом втором ряду блоков из бетонных блоков.Заполнение полых стержней фундаментов из бетонных блоков бетонным раствором из мелкого гравия также увеличивает прочность.

Бетонные плиты могут содержать стальные стержни диаметром 1/2 дюйма на двухфутовых центрах в обоих направлениях для существенной жесткости плиты. Жилой инженер-строитель может легко определить лучшее решение для вашей конкретной ситуации.

Это нижний колонтитул под прачечной моего дома. Обратите внимание на отчетливые профили почвы. Мой дом построен на ледниковой доле. На самом деле оба видимых профиля почвы могут представлять собой два отдельных ледниковых периода! © 2017 Тим Картер

Как соединить новую опору с существующей?

Используйте стальные стержни для соединения нового фундамента с существующим. Просверлите отверстие в существующем фундаменте того же диаметра, что и стальной стержень. Глубина должна быть не менее 4 дюймов. Забейте в отверстие стальной стержень длиной 10 дюймов, оставив не менее 6 дюймов для расширения в новую опору.

У вас есть множество вариантов физического соединения двух фундаментов. Я успешно установил стальные штифты, залитые эпоксидной смолой в старый фундамент.

На других работах я прикручивал стальной уголок к существующему фундаменту.Бетон основания заливают на плоскую часть уголка. Вы можете видеть, как это поможет удерживать основание на существующем фундаменте так же, как планка для полки удерживает полку в шкафу или кладовой

Можно ли инкапсулировать сталь в бетон?

Затем эти строительные компоненты герметизируются кладочными материалами, которые используются для создания нового фундамента пристройки к комнате. Всегда лучше нанять инженера-конструктора для создания проекта этого соединения.

Это особенно верно, если вы живете в районе с обширными глинистыми почвами или в районе, подверженном сейсмическим движениям.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных инженеров-КОНСТРУКТОРОВ, которые помогут вам.

Может ли новое соединение быть водонепроницаемым?

Существуют специальные водонепроницаемые соединительные материалы, которые хорошо работают при соединении заливного бетонного фундамента с существующим. Эти гибкие гидроизоляционные материалы выглядят как уплотнитель на стероидах, поскольку у них есть небольшие ребра, которые выступают из центра основной полосы.

Основание приклеивается к существующему фундаменту и приклеивается эпоксидной смолой, а полоса выступает в центр опалубки фундамента. Когда мокрый бетон окружает полосу, у вас есть водонепроницаемое соединение, пока фундаменты не отрываются друг от друга.

Как сделать новое соединение фундамента водонепроницаемым?

Я считаю, что лучший способ гидроизоляции нового фундамента — нанести специальные гидроизоляционные составы на внешнюю сторону готового фундамента. Существует множество различных продуктов и систем, но все они основаны на превосходном дренаже вокруг фундамента.

Вы должны убедиться, что ваша дренажная система может собирать подземные воды и отводить их в низкое место на вашем участке или в выгребную яму, откуда их можно перекачивать в систему сбора ливневых стоков.

Помогают ли глубокие опоры в слабом грунте?

Да, опоры помогают удерживать фундамент в слабом грунте.

Устойчивость грунта – это главное, когда речь идет о фундаменте. Если качество почвы сомнительно, вы можете обеспечить устойчивость фундамента, установив сваи под нижним краем фундамента.

Опоры могут быть сделаны из бетона, стали или дерева, но обычно это простое вертикальное отверстие, которое уходит в почву до тех пор, пока не найдет коренную породу или устойчивую почву. Это отверстие затем заполняется бетоном

Опоры могут располагаться с интервалом в восемь или десять футов и напоминать ножки стола. Фундамент, представляющий собой балку, просто передает свою нагрузку вниз и через отдельные опоры вместо неустойчивого грунта между опорами.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных инженеров-КОНСТРУКТОРОВ, которые помогут вам.

Колонна 500

Как построить железобетонный ленточный фундамент

Самая важная часть армирования в ленточном фундаменте – это армирование между основанием и стеной фундамента в случае, если стена фундамента построена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. Армирование стены фундамента в этой ситуации напоминает армирование бетонной балки, которая равномерно распределяет нагрузки по фундаменту и предотвращает разрыв фундамента горизонтальными силами; а цоколь может быть бетонным или небетонным, при условии, что в его верхней части по средней оси подготовлен паз для предотвращения скольжения стены фундамента по цоколю.

Стена фундамента должна быть отлита в деревянной опалубке.

Простейшая форма армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от нижней опалубки и примерно на 2 см от боковых сторон .

Необходимо соблюдать осторожность, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку.

Самый простой способ настройки стержней следующий, но он может быть поврежден.

Но наиболее правильной компоновкой стержней является следующая, при которой никогда не бывает стержней, сплошных в углу, угол которого меньше 180° градусов.

Наиболее сложным и надежным решением для армирования фундамента является создание целого арматурного стального каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и стальными стержнями меньшего диаметра. согнуты поперек к продольным стержням, расположенным на расстоянии около 30 см.

Бетон всегда должен содержать арматуру и покрывать ее, чтобы он защищал их от ржавчины, оставаясь вблизи угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является усиление всего фундамента. В этом случае можно выполнить описанную выше процедуру, чтобы укрепить систему, состоящую из основания и фундамента. Это также самое дорогое решение.

Есть два случая. В растворе железобетонные фундаменты и железобетонные стены фундамента заливаются раздельно, в два раза.Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении фундамент и фундаментная стена усилены, так что клетка между ними является непрерывной.

Авторские права: Джан Лука Брунетти, 2016 г. ([email protected]).

Фундамент из балок и плит

Сплошной фундамент из балок и плит Шаг 1 Как и во всех наших предыдущих уроках по фундаментам здесь, здесь и здесь, откройте этаж «St:00».Плот (который эффективно плавает), поэтому здание движется вместе с землей 2. Обычная толщина наслонного фундамента составляет от 400 до 1000 мм, а размер балок ростверка варьируется от 300×800 до 500×2000 мм. Лигатуры R10 @ 500 центров используются для соединения краевой балки с плитой. Стоимость фундамента из бетонных плит. Ручной расчет балочного и плотного фундамента по Еврокоду 2 Structville. (а) План кб) Разрез по А-А Рис. 18. Коробчатые фундаменты состоят из двух частей: 1- верхняя часть представляет собой железобетонную плиту, 2- нижняя часть представляет собой железобетонную стену, пробитую в подпираемой среде.Сплошной фундамент из балок и плит • В качестве фундамента для поддержки более тяжелых нагрузок стен или колонн массив из сплошных плит потребует значительной толщины. Проект бетонного плота разработан инженером-строителем и состоит из непрерывно армированной плиты с выкопанными грунтовыми балками, которая плавает поверх земли. -Выберите Прим. Плотный фундамент плоского типа. Следующим шагом по сравнению с описанным выше методом является сотовый матовый фундамент. Он снижает контактное давление по сравнению с обычным ленточным или траншейным фундаментом.Некоторым домам это нравится, потому что это дешево, но имеет недостатки. С таким типом грунта обычно используется ленточный фундамент. В этой статье выбор между плотным, балочным и плитным фундаментом … Проект: Анализ и проектирование плотного фундамента, в соответствии со стандартом BS8110: Часть 1-1997 и рекомендуемыми значениями. Exle 12 7 плотный фундамент doc проектирование матового фундамента fraol проектирование плотного фундамента для. 1 Вт/м²К достигается за счет покрытия стен и нижней части бетонного фундамента и первого этажа непрерывным слоем пенополистирола высокой плотности (EPS).Глубина и расстояние между краями и балками жесткости определяются грунтом, на котором он строится. Оба выполняют функцию передачи возложенных нагрузок, постоянных нагрузок и наложенных постоянных нагрузок на недра. плоская плита. 1. в. C также может быть выполнено. Обычно используемые в качестве фундамента для новых домов и пристроек, плотные плиты в Австралии разработаны в соответствии с австралийским стандартом AS2870. Плиты — Сплошные фундаменты — бетонные колонны — бетонные балки — бетонные лестницы.Коврик или плотная плита в зависимости от веса надбавки [(5×7)-(1×1)]x120/1000 = … 1. Минимальная высота защитного покрытия для фундамента должна быть более 50 мм. Фундамент из балок и плит используется для поддержки более тяжелых нагрузок стен или колонн, для сплошных плит плит требуется значительная толщина. Для фундаментов таких высотных зданий обычно используют ростверк, свайный или свайно-ростверковый фундамент. Основание должно быть хорошо укреплено и способно выдерживать нагрузку не менее 50 кН/м². Фундамент из плоских плит рекомендуется, если распределение нагрузки по колонне почти одинаковое.Для получения дополнительной информации см. Типы ростверка. Улица Сайта. Открыв этаж, удалите там все фундаментные подушки. Плотный фундамент представляет собой железобетонную плиту под всем зданием или пристройкой, «плавающую» по земле, как плот плавает по воде. Ростверк из балок внутри бетонной плиты обеспечивает более жесткий и прочный конечный продукт, чем обычная плита Raft, состоящая из толстой армированной стали плиты, которая интегрирована со стальными армированными балками, которые вкопаны в землю для дополнительной прочности и поддержки. Плотный фундамент также известен как инженерная плита или матовый фундамент. Ворсовые шапки. 1 расч. Плотный фундамент с балочным проектированием Robot Structural Analysis Professional 2022. Плитно-балочный плотный фундамент можно дополнительно разделить на балочно-плитный фундамент с вертикальной или нижней стойкой. 5 Д12 –Д13. Ростверковый фундамент состоит из железобетонной плиты или тавровой плиты, уложенной по всей площади строения. 1) или круглой (рис. ленточная балка. Ребристая плита имеет широкие сетки или полосы балок в софите балки, тогда как вафельная плита имеет более глубокие соответствующие части.Для экономичного использования железобетона в ростверке фундамента, несущего более тяжелые нагрузки, практикуется формировать балочный и плитный ростверк. 54. Размер нашего калькулятора ограничен 10 м x 10 м, только для простоты и точности цены. 6. Наша цель — предоставить нашим клиентам оптимальную конструкцию плотов и плит с минимальными затратами. Сплошной фундамент представляет собой комбинированное основание, которое покрывает всю площадь под строением и поддерживает все стены и колонны. EPS под большей частью толщины стены не несет нагрузки — он находится под фермой Ларсена, которая прикреплена к каркасной стене 2×6 на плите, при этом нагрузка на сайдинг, фермы и содержимое ложится на балку уклона (утолщенный край плиты ) часть плотной плиты.Луч . Страница 5 • Обновление TF 700-R-03 Рис. 10 Плита 1 Плита 2 Где: d = глубина балки, дюймы (мм) B = сумма всех ширин, дюймы (мм) M = момент, тысячи фунтов на фут (Нм) l 4 Оба представляют собой горизонтальную плоскость или плиту из железобетона, на которой вы строите здание. На входном углу, где внешняя балка продолжается как внутренняя балка, детали внутренней балки должны быть продолжены на длину 1 м во внешнюю балку. 1. Небольшое рассмотрение рисунка 3 покажет, что фундамент нагружен симметрично в направлении x, поэтому мы вычислим эксцентриситет нагрузки в направлении z.Плита устанавливается на сетку из картонных или полистироловых коробок размером 1200 мм x 1200 мм. Мы проектируем наиболее подходящую и экономичную бетонную конструкцию для вашего конкретного проекта. Например, существует несколько вариаций изолированных фундаментов, в некоторых системах есть «кольцевая балка» или две, где бетон армирован по краям, а в других нет. Плотный фундамент, также называемый матовым фундаментом, представляет собой сплошную плиту, опирающуюся на почву, которая простирается по всей площади основания здания, тем самым поддерживая здание и передавая его вес на землю.Привет всем. Система балочно-плитной кровли состоит из плиты, основных балок в коротком и длинном направлениях, а также могут применяться второстепенные балки. Предположим, что конечная нагрузка составляет 1 кН на метр, а дополнительная временная нагрузка составляет 2 кН на метр. Плоты Sulaem M. Beam и Slab — это плоты с нижними или вертикальными балками. Cellular Raft Foundation Udeh Nmandi ПЛОСКАЯ ПЛИТА ОПИСАНИЕ, ДИЗАЙН И ДЕТАЛИ ФУНДАМЕНТА. 47 Вт/м. Сплошная плита представляет собой железобетонную плиту, укрепленную цельными бетонными балками в обоих направлениях.Свайный ростверк представляет собой фундамент, построенный путем объединения свай и ростверка. 11). Балка и плот из плит, которые могут быть спроектированы с нижней или верхней стойкой. На грунтах с очень низкой несущей способностью нагрузки на плот можно компенсировать выемкой грунта и плотом, выполненным в виде ячеистого плота. Звоните 303-576-2200. Свайный фундамент Там, где грунт имеет плохую или нестабильную несущую способность, или там, где вероятны заметные подвижки грунта, как в случае с твердой, усадочной глиной, или где фундамент должен быть глубже 2 м, часто экономичнее использовать сваи.Разница лишь в том, что общая высота балки-ребра жесткости равна толщине плиты. 4. В стандарте AS 2870 указаны требуемые минимальные размеры и технические характеристики глубины, ширины и расстояния между балками в усиленном плитном фундаменте. Минимальная толщина бетонной плиты, балки, колонны, фундамента и других элементов конструкции выбирается в соответствии с проектными требованиями в соответствии со стандартными нормами. Фундамент балочно-плитного типа. Минимальная толщина плиты составляет 100 мм и может варьироваться до 150 мм, когда ожидается большая нагрузка или верхняя плита подвешена над насыпью. Я ищу несколько советов по процессу проектирования балки-плота. Аль-Тамими. При необходимости балочно-плитная конструкция в Р. Там, где состояние грунта очень слабое, там мат… Армирование ростверка скрытыми балками такое же, как и арматура, уложенная внутри ребристого плитного фундамента. Нижний этаж был спроектирован так, чтобы иметь значение U, равное 0. Конструкция плотного фундамента с пошаговой процедурой приведена ниже: Согласно IS 1893: 1 класс 6,75 до 13 долларов. Плотные фундаменты. CiteSeerX — Подробная информация о документе (Исаак Консультл, Ли Джайлз, Прадип Тереговда): Резюме. Обычная практика проектирования фундамента заключается в том, чтобы сначала обеспечить неглубокий фундамент, такой как изолированный фундамент или плот, для поддержки конструкции, а если этого недостаточно, то глубокий фундамент. как свайный фундамент.Сплошные плитно-балочные фундаменты используются, когда нагрузки распределены неравномерно и фундамент подвержен перекосам. Этот тип фундамента распределяет нагрузку здания на большую площадь, чем другие фундаменты, снижая … Бетонное покрытие сохраняется. 1) Следует ли заливать балки и перекрытия одновременно, или можно сначала отливать балки, детализировать арматуру внахлест от балки к плите, а затем отливать плиту.Сплошная плита представляет собой бетонную плиту, которая содержит утолщения плиты в областях для создания балок, которые придают большую прочность и помогают равномерно распределять нагрузку. Если в подвале требуется сплошной пол, то ребра (балки) могут быть… Метод возведения бетонного фундамента для низкоуровневой балки здания или другой надстройки, включающий этапы: возведения опалубки, которая поддерживается рядом свай и рамой, к которой крепится опалубка; и формование бетона в опалубке для формирования плота или балки, при этом, по крайней мере, часть опалубки представляет собой … Плотный фундамент представляет собой железобетонную плиту, которая охватывает всю площадь основания конструкции или пристройки и плавает на земле в виде плота. делает на воде.Плотный фундамент, также называемый матовым фундаментом, представляет собой сплошную плиту, опирающуюся на почву, которая простирается по всей площади основания здания, тем самым поддерживая здание и передавая его вес на … Типы плотного фундамента включают: иногда именуемый простым плотом, в том числе; плоские плоты, маты, плоты с широкими пальцами, плоты со скольжением, плоты с одеялами и так далее. Сплошные фундаменты 1. Ременная балка частично передает нагрузку от внешнего основания колонны на внутреннее основание за счет структурного действия.Сплошные фундаменты из цельных плит могут быть далее классифицированы как 405. Основная функция стропильного фундамента заключается в распределении нагрузки здания на большую площадь. Двусторонняя балка и плита: в таком матовом фундаменте вдоль стыка основания колонны во всех направлениях предусмотрены балки, а над балкой в ​​виде мата предусмотрена плита одинаковой толщины. Монтаж его опалубки не требует больших усилий, в отличие от его армирования. Это самый простой тип фундамента Raft, и он доступен во всех типах.Sachpazis Дата 23/02/2014 Проверено DateApp’d by Внутренний изгиб плиты и проверка на сдвиг 3 Приложенные изгибающие моменты Пролет плиты; l плита = φ Типы плотного фундамента 16 марта 2018 г. 10 сентября 2018 г. Ниже приведены различные типы ростверка, используемые в строительстве: Плоский плитный мат Плита с утолщением под колонной Двухсторонняя балка и плита Плот Пластинчатый плот с пьедесталами Плетеный плот Жесткий… Плотный фундамент Целью является распределение нагрузки на объемную площадь, что предотвращает деформацию возводимых сооружений при движениях грунта. Это экспериментальное исследование для изучения поведения свайных плит. Сплошные фундаменты плитно-балочного типа используются, когда нагрузки распределены неравномерно и фундамент подвержен деформации. Их поддержка вдохновила и подтолкнула наши усилия по обучению простых людей использованию … Руководство по проектированию балочного и плотного фундамента в соответствии с Еврокодом 2 21. В отличие от рулонного материала, профиль DPC не может провисать или деформироваться и соответствует требованиям NHBC 4. Укрепленная плита-плот Это расширение плиты на земле и много. Типы фундаментов, такие как фундаменты-плоты, представляют собой тип неглубокого фундамента, который обычно покрывает всю площадь основания здания и обычно представляет собой усиленную плиту толщиной 150-300 мм./об. Балки добавляют жесткости фундаменту. Если в цокольном этаже требуется сплошной пол, ребра (балки) можно разместить под плитой, рис. Опубликовано 8 ноября 2017 г. При проектировании плота инженер смотрит на почву… Пример проектирования плотного фундамента для типичного 2-этажного дома (BS8110: ЧАСТЬ 1: 1997) Ссылка на работу. Этот тип фундамента обычно используется там, где нагрузка на колонны распределяется неравномерно. 1’8. G.2. (2) Фундаментная балка может быть выполнена закрепленной на фундаменте с нулевым вращением на концах.Прим. Усиленная стальная балка используется для соединения всех свай вместе, передавая нагрузку надстройки на сваи. Свайный плотный фундамент: Свайный плотный фундамент — это бетонная плита и плотный фундамент. Плиту в варианте 2 можно заменить балками, но тогда придется класть пол. Установка свай для фундамента дома (Изображение: Mini Piling Systems) Фундаменты под ростверки. Плот будет использоваться из экономических соображений. Сплошной фундамент представляет собой по существу сплошную плиту, которая опирается на твердый грунт, простирающийся по всей площади здания.Я бы сказал в 2-3 раза жестче. Сплошной фундамент Сплошной фундамент в основном представляет собой большую плиту или плитно-балочный тип, предназначенный для размещения и поддержки всей или большой части конструкции. плитно-балочный ростверк. 5 Подложка или матовая основа. Фундаментные плиты армированы еще двумя стальными сетками. Полный анализ и проектирование фундамента из мата или плота — анализ мата или фундамента из мата или плота одинаковой толщины со свободными концами, поддерживаемого балкой на упругом основании. 1С). Ребристый ростверк содержит плиту, которая работает с восходящим давлением грунта в ее основании и опирается на балки из колонны в ее верхней части, которые уравновешивают восходящее давление с нисходящими нагрузками на колонну.Плотный или матовый фундамент представляет собой массивную бетонную плитную или плитно-балочную систему, которая воспринимает все нагрузки надстройки через стены или колонны в два или более ряда и опирается на грунтовый слой или скалу. Сплошной фундамент передает нагрузку на землю с помощью армированного … Если грунт особенно мягкий, сплоченный фундамент может быть неприемлемым, и потребуется альтернативный подход, рекомендованный вашим геодезистом. Сначала строятся сваи, а затем укладывается плот, объединяющий все сваи. Это идеальная отправная точка для модификации в соответствии с вашими конкретными потребностями или просто для использования без изменений. Укладка плит включает в себя подготовку грунта и расположение … Часто перевернутые главные балки и второстепенные балки используются для восприятия нагрузок на колонны, для которых требуется более глубокая фундаментная плита ввиду экономичности конструкции. Они расположены таким образом, что плита имеет сетку балок с шагом 1200 мм в обоих направлениях под плоской поверхностью пола. Проект балочно-плитного ростверка 26.Плотный или матовый фундамент: это большой непрерывный фундамент, поддерживающий все колонны конструкции. Ребристая плита: Ребристые плиты очень похожи на вафельные плиты, но их часто ошибочно принимают за одно и то же. Фундамент с плотным матом в строительстве. O. Существует много методов или способов уменьшить осадку фундамента, плавучий фундамент является одним из лучших решений. В этом методе верхняя плита, а также нижняя плита… На самом деле в Robot нет модуля для проектирования матового фундамента. Это подходит, когда колонны размещены с одинаковым расстоянием между ними и несут равные и небольшие нагрузки. Но балка не забирает моментов у плиты и не действует как монолитная конструкция. Балки проходят в обе стороны, а колонны расположены на пересечении балок. Ребристые плиты, такие как вафельные плиты, являются гибкими, легкими в сечении, экономичными и могут быть изготовлены для более длинных пролетов. Поставщик 3. 22 января 2015 г. RAFT FOUNDATION. Этот тип плота подходит, когда колонны расположены на большем расстоянии и нагрузки на колонны переменные.Плитные фундаменты состоят из бетонных балок и перекрытий по всей плоскости этажа. Матовый фундамент (плотный фундамент) Это комбинированный фундамент, который может покрывать всю площадь под строением. Балки и плита: балки идут в обе стороны, а колонны располагаются на пересечении балок (рис. в). Дополнительным преимуществом, которое это дало клиенту, было то, что это не слишком отличалось бы от изготовления вафельной плиты. Raft Therm — это система утепленного фундамента, используемая при строительстве жилых домов и коммерческих зданий. Выбор плотной плиты в таких условиях может быть гораздо более дешевым вариантом. Минимальная толщина бетона. Конструкция стеллажа. В малоэтажных зданиях в Великобритании обычно используются два типа стеллажного фундамента: плоская плита и скрепляющие балки с ребрами жесткости (или «полужесткие»). 28. Долгосрочное отклонение. Толщина бетонной плиты может варьироваться от 8 до 12 дюймов. Расчет балочно-плитного ростверка Диаграммы изгибающего момента и силы сдвига для каждой плиты и балки в коротком направлении. 3). ) ПРОЦЕСС УКЛАДКИ ПЛОТА ИЛИ ПЛИТЫ НА УРОВНЕ ЗЕМЛИ. Плита на уровне земли или плота является самым простым и наиболее распространенным методом строительства плиты.Этот тип подходит для небольших нагрузок, когда колонны расположены почти равномерно и с меньшим расстоянием между ними. Один размещается на нижней грани, а другой на верхних гранях плотного фундамента. Экономия времени является важным фактором для инженера-строителя, поскольку сегодня существует жесткая конкуренция. Он имеет одинаковую толщину и состоит из армирования верхней и нижней части плиты. ПОДПОЛ И ФУНДАМЕНТ: ДВА СПОСОБА СКАЗАТЬ ОДНО И ТО ЖЕ. Запросить PDF | Модельные испытания свайно-балочно-плитного ростверка для ветряных турбин с учетом жесткости ростверка | В качестве нового фундамента для ветряной турбины на земле, свайные … Procon специализируется на плотных фундаментах, бетонных плитах, лестницах, балках и всех работах, связанных с бетоном.34-й, его также называют ребристым матом. Железобетон заливается поверх земли с плитным фундаментом для создания фундамента. 52 за квадратный фут, при этом большинство домовладельцев тратят от 5750 до 20 280 долларов. Программному обеспечению в первую очередь требуется, чтобы пользователь вводил данные плота для соединений, колонн, балок, плит, точечных нагрузок и непрерывности. 5×150 = 225 кН/м2 и применение коэффициента безопасности 1. 3: Двусторонняя плита и балка: В этом типе матового фундамента балки размещаются в перпендикулярных направлениях, и все балки соединяются железобетонной плитой.Как следует из названия, SOG укладывается на поверхность или грунт после PCC или гидроизоляции. Конструкция фундамента с балками в виде вафли для придания жесткости плите. Конструкция фундамента 5 с плотным основанием с использованием безопасного фундамента фундамента csi. Плюсы плотной плиты. Спасибо. Viking Raft Slab и Viking Waffle Slab подходят для мягких грунтов, вес дома переносится на всю плиту, поэтому у нас есть решения для большинства ситуаций. Сплошной фундамент или матовое основание представляет собой фундамент одинарной толщины, который выдерживает вес всей конструкции.Он используется в качестве фундамента для тяжелых зданий, жесткость которых невелика. Условия грунта на некоторых строительных площадках не подходят для фундамента из плиты на грунте с основанием с утолщенными краями, если сначала не начать обширную и дорогостоящую рекультивацию почвы. Сплошные плиты, как следует из названия, представляют собой фундаменты, которые покрывают всю площадь поверхности здания в виде одной непрерывной части. Минимальная толщина покрытия плиты должна быть 15 мм. На самом сайте сейфа подтвердили, что мы можем моделировать фундаментный мат с балками. Таким образом, нагрузка на плиту должна оставаться в пределах 6-7 кН на квадратный метр. в 5 раз меньше размера. На входном углу, где внешняя балка продолжается как внутренняя балка, детали внутренней балки должны быть продолжены на длину 1 м во внешнюю балку. Расчет плиты плота жестким подходом. Здесь нужен дизайн, а НЕ догадки. Опубликовано 26 декабря 2021 г. Сандрой. Плоские плиты с подставками. Матовый фундамент: Этот тип фундамента, который иногда называют ростверковым фундаментом, представляет собой комбинированное основание, которое может покрывать всю площадь под конструкцией, поддерживающей несколько колонн и стен (рис. 5.Колонны размещаются на пересечении балок. Общая стоимость зависит от размера, состояния грунта, местоположения и наличия … Монтаж системы утепленного фундамента Kore включает: 1 подготовительные земляные работы; 2 укладка пенополистирольной ванны с трубами теплого пола и; 3 залита плита перекрытия. Сплошная или наземная плита Деталь G19 — Глубокий ленточный фундамент, железобетонная плита — железобетонный каркас 28 Деталь G20 — Подвесной бетонный «пол — балка и блок 30 Деталь G21 — Наслонный фундамент с носком — стальной каркас 32 Деталь G22 — Глубокий ленточный фундамент с усиленным бетонная плита — стальной каркас 34 Деталь G23 — Фундамент ростверк с носком — стальной каркас 36 SK 6/4 Типовое расположение фундаментных балок к столбчатому фундаменту Допущения SK 6/5 План фундаментов, соединенных грунтовыми балками. 125 х 1 х 2400 = 300 кг, что равно 3 кН. Преимущества Raft Foundation. 8 Кольцевой плотный фундамент Спроектируйте кольцевой (круглый) плот для круглого резервуара, внешний диаметр которого составляет 12 м и поддерживается кольцевой балкой диаметром 9 м. В этом случае СОГ выступает в роли цокольной плиты. Сплошной фундамент представляет собой разновидность комбинированного фундамента, который может перекрывать всю площадь под конструкцией, поддерживающей несколько колонн в одном жестком корпусе. Как правило, R. Это распространенный тип фундамента для строительства новых объектов недвижимости в Австралии.Колонны ставятся в местах пересечения балок. Сплошные плиты предназначены для распределения нагрузки здания на большую площадь, что делает их идеальными для расчета конструкции фундамента из балок и плит. Цена бетонной плиты определяется тоннажем стали и бетона, необходимых для изготовления плиты или бетонной конструкции. 01.12.2021 15:12. Сплошные фундаменты представляют собой плоские бетонные плиты с опорами или без них. Должен быть предоставлен сертификат. Обе балки отлиты монолитно с решетчатой ​​плитой.25 Вт/м. В этом фундаменте R. Casting Ground Beam for Raft Foundation Опубликовано в январе 2017 года. Глубина котлована зависит от: высоты плиты. 11. Эксцентриковая опора. Опубликовано 24 января 2015 г. Размеры плота должны быть не менее 3 м x 2 м, а более длинный размер должен быть меньше 1. Более 9 230 2D строительных деталей и чертежей для жилых и коммерческих помещений. Плита на фундаменте Grade и фундаменте Pier and Beam.Плоская пластина утолщена под колонны. Пример армирования бетонной плиты перекрытия Это чертеж САПР с примером армирования бетонной плиты перекрытия. Балки собирали балки и плиту, распределяя нагрузку по всей площади. Железобетонный плот предназначен для распределения нагрузок здания по всей площади под плотом, что мало что дает. Хеджес и архитектор Грег Ла Вардера разработали прототип площадки с кольцевыми балками поверх них, и ваш дом построен на них.Плоты из простых плит. выпадающая панель. При проектировании плота инженер смотрит на грунт… СОДЕРЖАНИЕ. Если вам нужна цитата для большей плиты или более сложного проекта, свяжитесь с нами. нижние балки, плита, армированная сеткой Ref. Фундамент из перевернутых Т-образных балок больше всего подходит для конструкций с колоннами, например, на фабриках или в мастерских. Считается, что более глубокие внешние балки более эффективны, но пока плита остается симметричной, это не имеет значения. Плиты также называют плитами перекрытий, плитами на земле или плотными плитами.Загрузить бесплатную демоверсию Обновлено 18 февраля 2019 г. SoilStructure Mat или Raft Foundation упрощает расчет комбинированных фундаментов и матов или плотов. Том 54, номер 5, 10 июня 2015 г. Балки, входящие в состав плит, выполняют роль ребер жесткости. Прозрачное покрытие для плиты, балки, колонны, лестницы и фундамента, привет, ребята, в этой статье мы знаем о прозрачном покрытии фундамента, верхней части фундамента, нижней части фундамента, ленточной балки, плиты уровня, колонны, балки, плиты, плоской плиты, лестница, стена сдвига, подпорная стена и перемычка. Таким образом, мы использовали поперечную арматуру для увеличения несущей способности плотного фундамента, как указано в приложенной ссылке — (стойкие стержни) для сопротивления балке. нагруженные колонны, но с равномерным давлением на грунт. Капитально-опускная конструкция фундамента с наклонными балками вафельного типа для придания жесткости плите. Мы успешно завершили более 250 000 м² бетонных плит и фундаментов, а также различных бетонных конструкций, в основном в районе Гаутенг.Существует 5 типов плотных фундаментов. Влияние геометрии свайных групп на несущую способность свайно-ростверковых фундаментов. Это образовательное видео для добросовестного использования 3D-анимации деталей фундамента. Фундаменты из плит на отметках представляют собой сильно мелкозаглубленные фундаменты. краевая балка, армированная сеткой № 193, расположенная на расстоянии 30 мм от верха, залитая чередующимися панелями толщиной макс. Электронная таблица Excel CivilWeb Design of Raft Foundation моделирует ростверк как единую плиту, подверженную повсеместно распределенной нагрузке. Плотный фундамент ячеистого типа. Утверждено 1. Для использования плота предусмотрена арматура для модуля плиты, RSA запросит ее точный расчет. Расчет фундамента для обеспечения сейсмостойкости является одной из наиболее важных частей, которые необходимо учитывать при расчете и проектировании конструкций. Общая нагрузка конструкции распределяется равномерно по всей площади конструкции. Фундамент ростверка ячеистого типа: в ростверке со скрытыми балками фундаментная плита унифицирована и не имеет дополнительных ребер жесткости.Сплошной фундамент. При строительстве плотного фундамента заземляющие балки очень важны, потому что они снимают нагрузки со стен и колонн здания и распределяют их по фундаментной плите (плоту) по краям и под несущими стенами. Плита на уровне (SOG) После грунтовых балок идет плита на уровне или S. Электронная таблица проверяет, достаточно ли прочна плита, чтобы перекрыть любые небольшие участки с плохой почвой. Плотный фундамент плоского типа. Площадка Strc- Avinash Kumar RAFT Фундаментная балка Плитный фундамент Плотный фундамент gader Trimix RAMP PCC Колонна Стена SCC-Самоуплотняющийся бетон DUMP (WOP) Сорт Плита ЛЕСТНИЦА Сливовый бетон SLURRY (без насоса) chajja Первый этаж колодезный фундамент Свайный фундамент hvdtsecn mgivkhms lfitbstr ogbicrkc плотные фундаменты должны быть спроектированы дипломированным инженером-строителем или инженером-строителем с учетом грунтовых условий и результатов оценки площадки и оценки грунта; необходимо предусмотреть достаточное количество внутренних балок, чтобы придать плите необходимую жесткость; площадь между цокольными балками не должна превышать 35 м 2 . Конструкции стропильных плит также регулируются AS 2870/2011.оцинкованная/черная отожженная проволока из мягкой стали должна использоваться для связывания арматурного стержня. Это альтернатива, если вы не можете использовать традиционный ленточный или траншейный фундамент. 2. Предпочтительно выдвигаться не менее чем на 300 мм за поверхность балки/колонны. Мы изготовим наиболее экономически подходящие бетонные плиты или железобетонные фундаменты для ваших нужд. 3b ДЕТАЛИ ФУНДАМЕНТАЛЬНОЙ ПЛИТЫ И УСИЛЕННОЙ ПЛИТЫ ПЛОТА ДЛЯ ПЛОЩАДОК КЛАССА M, M-D, H И H-D Сплошной фундамент может иметь обычные фундаментные балки в виде ребер, как показано на рисунке выше, или балки, встроенные в фундамент в виде скрытых балок.плита с балкой или без балки подходящей толщины с … Типичный ростверк состоит из системы балочных колонн вместе с огромной плитой под землей. Тогда q = 1. Подкрепленная плита-плот является самой простой и распространенной конструкцией плиты. Сплошной фундамент, в котором балки строятся в обоих направлениях над плитой основания для соединения колонн, можно назвать решетчатым фундаментом. Тип ростверка. 7 Сборная несущая стена на свайном фундаменте 3. Предложен метод устройства большого ростверка в условиях высокой температуры.С помощью пустотелых изделий ж/б балка, плита, плот изолируются от существующих движений грунта, таких как качка, вызванная погодными условиями, корнями деревьев и протечками воды, от водопроводной воды, дождевой воды и сточных вод. нет нет Плот из перекрытий. 3 ЗАЗЕМЛЕННЫЕ БАЛКИ И ПЛИТЫ Несмотря на то, что на первом этаже можно использовать сборные конструкции, маловероятно, что это будет рентабельно или обеспечит значительные преимущества в отношении строительных конструкций по сравнению с традиционными балками и плитами для строительства первого этажа.Плотный фундамент или матовый фундамент. Из: UHV Transmission Technology, 2018. Колонны расположены на пересечении лучей. Самуэль Адеой, FEMAK ASSOCIATES LTD. Предусмотрена плита с балкой или без балки подходящей толщины с подходящим армированием. Концы проволоки должны быть загнуты назад. K. Он идентичен плите перекрытия, опирающейся на … видно, внешние балки могут быть углублены или все балки могут быть углублены. 6мм диам. Этот тип мата особенно подходит, когда нижележащая почва слишком сжимаема.Плот обычно применяют при слабом грунте или близком расположении колонн и с переменными нагрузками. Простая деталь плотного фундамента с пуховой конструкцией фундамента. Профили DPC для строительства плотных фундаментов изготавливаются из полужесткого профилированного петлейна точного размера. Плоты плавучести обязательно должны быть снабжены подвалами, чтобы вес удаленного грунта в значительной степени уравновешивал возложенную нагрузку. Тип балки и тип плиты. Но, для безопасности, а не экономии, мы должны предусмотреть 20 мм.Абстрактный. потому что все нагрузки надстройки передаются на землю через опору. Конструкция моделируется и анализируется с помощью STAAD. Армирование плота состоит из двух слоев сетки, один снизу и один сверху. Плитно-балочный плот. 193 Сплошной или матовый фундамент состоит из большой бетонной плиты или системы плит и балок, опирающихся на грунт или скалу и воспринимающих все нагрузки через ряд колонн или стен. Двусторонняя балка и плита. Когда расстояние между колоннами велико и они несут неравные нагрузки, было бы более экономично использовать двухстороннюю балку и плиту, как показано на рис. 3., численный анализ Сборная сталь должна быть размещена в соответствии с утвержденными заводскими чертежами соответствующего конструктивного элемента i. Сплошные фундаменты, с другой стороны, представляют собой, по существу, железобетонные плиты одинаковой толщины, которые практически покрывают всю площадь основания здания. перевернутая буква R. Напряжение — это просто вес, деленный на площадь. Для наиболее экономичного использования железобетона в ростверке, несущем более тяжелые нагрузки, обычной практикой является формирование ростверка из балок и плит.Проектирование плит, балок в других направлениях. Широкий диапазон толщины бетона и армирования зависит от многих факторов, таких как тип грунта, нагрузки. Я смоделировал ростверк с балками в программном обеспечении CSI Safe. Фундамент из плоских плит Сэмюэля Адеойе. Железобетонный фундамент, соединенный стяжной балкой с другим фундаментом для компенсации асимметричной нагрузки по периметру строительной площадки (ленточный фундамент) вес выкопанного грунта равен или ДВУХСТОРОННЯЯ ПЛИТА И БАЛКА: При этом типе матового фундамента балки располагаются в перпендикулярных направлениях, и все балки крепятся с помощью железобетонной плиты.О нас Пресса Авторское право Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторское право Связаться с нами Создатели Как правило, балочный и плотный фундамент используется либо там, где первый этаж двухэтажного здания находится на одном уровне и будет иметь плиту для первого этажа или для … Плита постоянной толщины обычно называется плоскоплитным фундаментом ростверка. Импорт из Автокада. Ребристая плита. Sachpazis Дата 23/04/2013 Проверено — Дата Утверждено Датой ПРОЕКТ ПЛОТНОГО ФУНДАМЕНТА (BS8110: ЧАСТЬ 1: 1997) Определение плота и грунта Определение грунта Допустимое опорное давление; q Знакомство с матовым фундаментом и насыпным фундаментом. (ACI 318-14) Загрузить бесплатную демоверсию Обновлено 9 октября 2019 г. SoilStructure GRADE BEAM, версия 1 упрощает расчет балок, перекрывающих пробуренные опоры. Деталь конструкции в формате файла dwg. Ячеистый плот или каркасный плот с фундаментной плитой, стеной, … Плотный фундамент состоит из армированной цементно-бетонной плиты или плиты R. 1 Соответствие плотной плиты на уровне грунта. Чтобы элемент работал как балка, он должен быть намного жестче, чем опорная плита. Их часто соединяют, когда площадь слишком велика для одной заливки, но арматура, проходящая через конструкционные швы, сохраняет работоспособность плиты в целом.Наиболее распространенный способ проектирования фундамента для плиты Isoquick — это плоская бетонная плита постоянной толщины. Ремесло. (I) Основание подушки предполагается жестким и его вращение очень мало. Плоский коврик. Сплошной фундамент может быть следующих типов: а) Тип мата: состоит из простой плиты под колонны (Рисунок 18. Вид в плане железобетонной плиты перекрытия с толщиной плиты и армированием, включая 2. Опубликовано 24 октября 2020 г. Sandra 03. Результаты отображаются в виде BM & SF, Raft Beam & Slab Schedule, количества, стоимости и приблизительного графика изгиба стержней для балок.Что такое плотный фундамент типы плотного матового фундамента в строительстве строительного строительства 5 плотного матового фундамента в строительстве изоляционных фундаментов. 3. Ласкар (аспирант) на кафедре гражданского строительства ИИТ Гувахати за вклад в разработку руководств по закупкам и калькуляторов материалов. Благодарность: Brick2wall выражает искреннюю благодарность профессору доктору. В этом типе фундамента балка проходит в перпендикулярном направлении, а плиты устанавливаются между балками.Этот фундамент распределяет нагрузку здания по более широкой площади, чем другие фундаменты, уменьшая давление на грунт. перекрытие, состоящее из плит и балок, идущих вдоль колонны рядами в обоих направлениях, рис. За номинальным покрытием следует бетонное покрытие, предусмотренное во всех элементах конструкции, как и в различных типах ростверков. В области, предназначенной для фундаментов под плиты в нашем учебном пособии «LearningOrion», создайте плиту глубиной 600 мм, используя метод вставки плиты области оси (поскольку в фундаменте нет балок.Матовый фундамент похож на перевернутую плоскую плиту с давлением грунта в качестве нагрузки на плиту, но моделирует плотный фундамент. Сплошные фундаменты можно разделить на три типа в зависимости от их конструкции и конструкции. Сплошной фундамент: Сплошной фундамент, перекрывающий всю площадь нагруженного сооружения плитой, предусматривается, когда общая площадь всех оснований составляет более 50% нагруженной площади. Об остальном позаботится программное обеспечение. Он может охватывать всю площадь фундамента или только часть.Фундамент Raft Slab-on-Grade может быть от простой плиты толщиной 4 дюйма без армирования и неглубокого ребра по периметру до плиты толщиной 8 дюймов, сильно армированной с глубокими ребрами, расположенными примерно на 10 футов друг от друга. Плоты из плоских плит широко не используются, за исключением грунтовых условий, которые мало различаются по свойствам материала или имеют очень тонкую высохшую корку, например, на острове Канви, Эссекс. Вот разбивка средних цен на различные железобетонные плиты. Пример 12. Свяжитесь с нашей командой в Лондоне, Эссексе и Гилфорде сегодня, чтобы запросить бесплатную оценку.Эта толщина плиты и количество арматуры определяется весом надстройки. Он спроектирован таким образом, что превышена допустимая несущая способность грунта. Возможно, вы захотите использовать готовые бетонные прокладки, чтобы разместить их непосредственно на дне или сбоку стальной арматуры, как обычно может предложить муниципальный инженер. 0 м примерно и 6. Ответ (1 из 5): По функциональному назначению и плитный, и ростверковый фундаменты одинаковы. Эффективное использование взаимодействия приводит к тому, что в конечном итоге под скрытым, если вы имеете в виду, что балки имеют ту же толщину, что и у плота, то балочное действие отсутствует.Обычный плитный плот, представляющий собой плоскую бетонную плиту, имеющую одинаковую толщину по всей длине. 2- Плита и балочный плот, который есть. Плитный фундамент представляет собой бетонную плиту, состоящую из слегка армированных краевых балок и, возможно, внутренних балок. Проектирование балки, колонны, плиты, жесткой стены и плотного фундамента выполнено компанией SAFE. 25: На концах и углах плоская несущая плита должна доходить до или за пределы внешнего края колонны/балки, иначе плоская несущая плита не выдержит штамповки. Обычно стропильный фундамент имеет балки, идущие в обоих направлениях, чтобы уменьшить пролет.Укрепленные стропильные плиты. Сниженное образование мостиков холода и исключительное значение U, составляющее всего 0. Верхний слой из конструкционного бетона дополняет плот… независимо и соединен ленточной балкой. Поскольку они не требуют земляных работ и специально разработаны для каждого здания, они могут быть более прочными, быстрее возводиться и часто дешевле, чем плотный фундамент, который также используется для уменьшения осадки над сильно сжимаемыми грунтами, делая вес конструкции и плота примерно равным. к весу вынутого грунта.Этот тип представляет собой железобетонную плиту с интегрированными бетонными балками, расположенными в обоих направлениях. В результате давление на грунт значительно снижается. 2 допустимое опорное давление в грунте может быть увеличено в зависимости от типа фундамента, таким образом, несущая способность грунта увеличивается на 50% при условии, что это будет ростверк. Способ включает в себя: разделение фундамента на множество небольших блоков для образования «отдельных кабин»; выполнение строительного шва типа «паз» посередине направления толщины строительного шва ростверка; наложение слоя геотехнической ткани на плоскость… АНАЛИЗ УКЛОННЫХ БАЛОК – анализирует уклонные балки, которые не опираются на грунт и подвергаются боковому сдвигу, вертикальному моменту, поперечному моменту, скручиванию и осевым силам.Существует два основных типа фундамента: плитный и балочный. Capital Piling специализируется на закладке и установке фундаментных балок и фундаментов из железобетонных плит для жилых и коммерческих клиентов по всему Лондону и юго-востоку. 9229. Остальным управляет программа. Наслонный или матовый фундамент. Это частные случаи комбинированного фундамента, когда все колонны здания имеют общий фундамент (рис. Железобетонные или стальные колонны располагаются на пересечениях железобетонных фундаментных балок, что придает плите необходимую жесткость.4 Плотные, свайные, столбчатые и балочные фундаменты В этой главе приводятся рекомендации по соблюдению Технических требований к сплошным, свайным, столбчатым и балочным фундаментам. Балки ростверка пересекаются между Insubblocks между краем и внутренними балками, передающими нагрузки пола на землю. ВЕЩЬ. Первый тип — плоты из цельных плит — можно разделить на плоские маты, плоты с широким носком, плоты с одеялами и плоты со скольжением. Если вы нашли ответ на свое сообщение, нажмите кнопку «Принять как решение». Балка в модели фундамента Винклера основана на чистой теории балки изгиба, обычно используемой в расчете конструкций.Запросить цену. ТИПЫ ПЛОТНЫХ ФУНДАМЕНТОВ На основе конструктивных систем их можно классифицировать как 1] Простые плитные плоты 2] Балочные и плитные плоты 3] Ячеистые плоты. Ячеистый плот или каркасный плот с фундаментной плитой, стенами, колоннами и одной из плит перекрытия, действующих вместе, образуя жесткую конструкцию. Мы специализируемся на коммерческих офисных зданиях и жилых проектах, строим бетонные фундаменты, плиты, колонны, балки и лестницы. Балочный плот2. Как правило, его можно построить на всех типах участков, таких как участки с умеренно реактивной глиной, участки с высокореактивной глиной, участки с неустойчивым грунтом и т. д.Проектирование ростверков включает в себя ряд дисциплин, поскольку необходимо учитывать не только конструкцию фундамента А с балками в виде вафли для придания жесткости плите. Сто двадцать основных категорий полностью редактируемых и масштабируемых чертежей и деталей в формате AutoCad. C. 0 × 1,787. Именно этот метод будет использоваться для оценки 3, где вы будете строить опалубку для плиты по внешним краям контура здания, шаг 6. Теперь каждый квадратный метр плиты содержит собственный вес 0.Типы стропильных фундаментов и примеры их использования. плотная плита глубиной 450 мм x шириной 250 мм r. Он также служит переходной плитой для объединения и связывания всей вертикали. Для плиты: Допустим, толщина плиты составляет 125 мм. Работа Реф. Ниже приведены преимущества использования плотного фундамента: Стабильность и повышенная структурная целостность; При использовании ростверка все колонны связываются на одном уровне и с одной и той же плитой, создавая таким образом… Плотный фундамент — это железобетонная плита под всем зданием или пристройкой, «плавающая» по земле как плот плывет по воде.26: Большие проемы не могут быть предусмотрены в … Номинальное покрытие для плиты, балки, колонной лестницы и фундамента, привет, ребята, в этой статье мы знаем о номинальном покрытии для фундамента, фундамента, верха плотного фундамента, низа плотного фундамента, ленточной балки, плиты уровня, колонна, балка, плита, плоская плита, лестница, стена сдвига, подпорная стена и перемычка. Т-образная балка также может быть перевернутой. Фаттах, Мустафа А. Этот тип фундамента используется для поддержки колонн и несущих стен. Факторное давление грунта под плотом равно 80 кН/м2 и линейно изменяющееся давление грунта, обусловленное планка или перевернутая плоская плита пола.Абстрактный; Полный текст (2958K), страницы 829-853. Их укладывают внахлест на фундамент до начала кладки кладки. Матовый фундамент также называют плотным фундаментом. 2015. Это удл снизу, опорами которого служат колонны. Свайный плотный фундамент. 24 мая 2020 г. Винод Гопинатх. В1. Сплошной фундамент может быть прямоугольным (рис. В этом типе в качестве фундамента выступает вся плита перекрытия цокольного этажа. д. Широкий носок имеет усиленную краевую балку жесткости, с носком на краю для обеспечения основания для наружного листа стенка полости.Проверить пробивку. Факторы несущей способности Факторы формы Согласно IS 6403: 1981 Составление плана конструкции и его анализ План конструкции План балочного и плитного фундамента Общая приложенная нагрузка < Безопасная несущая способность (SBC) Нагрузка, воспринимаемая внешними колоннами =500KN Нагрузка на внутренние колонны =700KN. Детальный чертеж (разрез) показывает размеры, количество и расположение арматурных стержней бетона. Сплошной фундамент. На практике, когда толстая бетонная плита представляет собой … Балка и плита, которая может быть спроектирована с системой стоящей вниз или вертикальной балки.Электронные таблицы… В настоящее время используется несколько типов матовых фундаментов. В двухватном плитном и бобовом фундаменте балки расположены в вертикальном направлении, все балки соединены железобетонными плитами. Плотная плита представляет собой мелкозаглубленный фундамент с защитой от мороза или плиту на уровне грунта, которая не включает стандарт… Плотный фундамент — Требования к конструкции и применимость. Рис. 3. Сплошной фундамент представляет собой тип фундамента с высокой степенью целостности, в котором четыре опоры фундамента соединены вместе с помощью большой фундаментной плиты, образуя массивную конструкцию, а опоры фундамента соединены балками.Этот тип фундамента распределяет нагрузку здания по большей площади, чем другие фундаменты, снижая давление на грунт. Там, где нагрузки на фундамент требуют толстой плиты, используется плот с широким носком. Двухсторонний плитно-балочный ростверк подходит, когда колонны несут неравные нагрузки и расстояние между ними большое. Прозрачное покрытие для лестницы и основания колонны из плитных балок. Может уменьшить дифференциальную осадку, тем самым свести к минимуму растрескивание. На Рис. 1 показаны балки сечений 1-1, 2-2, 4-4 и 5-5, но для этой цели мы предполагаем, что сечение 2-2 используется для весь плот.Чтобы создать изолированную плиту-плот, бетон помещают в неглубокую ванну, сделанную из пенополистирола. Это экономит время и материалы. Система сплошных плит. Мат можно использовать для поддержки резервуаров для хранения на уровне земли или нескольких единиц промышленного оборудования. Судип Талукар и мистер . Так же, как и у плиты плота, края утолщены краевой балкой, а глубина краевой балки и ящиков варьируется в зависимости от минимального чистого покрытия балки должно быть 25 мм, а колонны — 40 мм. Установка и раскопки (NHBRC, часть 3.Как правило, это сплошная плита, уложенная на грунт, на которой построены все колонны и балки конструкции. Толщина плиты первого этажа = 150 мм. 4.3 Плитно-балочный тип плота, вероятно, будет более экономичным при большом расстоянии между колоннами и неравных нагрузках на колонны, особенно когда поддерживающий грунт очень сжимаемый (см. рис. Могут потребоваться внутренние балки жесткости, аналогичные внутренней краевой балке). 6. В основном у меня есть несколько вопросов, и я хотел бы получить некоторую помощь от более опытных людей этого форума.Система балочных перекрытий. Плоские пластины с пьедесталами (рис. d). Для балок Опорой будут перпендикулярные балки. Тавровая балка уложена по всей площади. Фундамент из бетонной плиты стоит 5 долларов. Это уменьшает момент на плитах и, следовательно, трещины. То же самое относится к столбцам, которые расположены на одинаковом расстоянии друг от друга. Кольцевая балка/стена рассчитана на кольцевую силу натяжения, создаваемую грунтом и дополнительным давлением, а также крутящий момент из-за различных составляющих нагрузки. Сплошной плот из перекрытий / плот из плоских перекрытий подходит для 2-этажного здания и меньше, где нагрузка мала, плита толщиной не более 300 мм достаточна и имеет одинаковую толщину по всему рисунку 1, показаны балки сечения 1-1. ,2-2,,4-4 и 5-5, но для этой цели будем считать, что секция 2-2 используется для всего плота.Балки обычно располагаются на сетке максимум четыре метра и могут быть отлиты отдельно от плиты, поскольку фундаменты Raft спроектированы как перевернутая система балок и плит (Singh and Singh, 2006). Армирование в плите предусмотрено в обоих направлениях в виде стальной сетки. Фундамент из балок и плит. Это также известно как «плотный фундамент». Сотовый плотный фундамент. Подиум Привет Кажется, я пытаюсь установить рекорд самого длительного времени, затраченного на расширение! У меня столько проблем! После долгих советов и обсуждений с несколькими инженерами-строителями и рекомендацией начальника строительства я заложил фундамент для двухэтажной пристройки (хотя два строителя и один инженер-строитель сказали, что это плот). Фундамент из плит и балок Акинтола Акинаде. 2018 · Плотный фундамент представляет собой железобетонную плиту под всем зданием или пристройкой, «плавающую» по земле, как плот плавает по воде. Благодаря матовому фундаменту вся нагрузка здания или сооружения передается на грунт. Заменив бетон на менее ударопрочный и более качественный… Подробнее об усиленных плитах-плотах. Плита по конструкции похожа на обычную цельную плиту, но перевернута. Свайный плот. Твердая плита. Конструкция фундамента из балок и плит.Фундаменты из матов иногда предпочтительнее для грунтов с низкой несущей способностью, но которые будут. Кольцевая балка/стена, фундамент и градуированная плита проверяются на предельные нагрузки. Плот покрывает всю площадь здания и поддерживает все стены и колонны. У нас эпс300 под кольцевую балку и эпс100 под основную плиту (бетон 150мм)? У нас была большая разница между двумя инженерами (разными компаниями) в ширине размеров кольцевой балки, причем второй инженер, у которого больше опыта работы с плотным фундаментом, спроектировал кольцевую балку меньшего размера. 2, q = 187. Колонны расположены на пересечении балки. Этот. Лестничный фундамент представляет собой сплошную сплошную плиту, опирающуюся на грунт и покрывающую всю площадь строения. Мы собрали простой инструмент для получения приблизительной оценки общей стоимости арматуры и комплектующих при строительстве ростверка. 34-е. Коврик имеет равномерную толщину. Программное обеспечение в основном требует от пользователя ввода данных плота для соединений, колонн, балок, плит и сплошности. В этой модели предполагается, что перемещение плиты плота разделено на конечное число плит с размерностью в плане 1.Свайная плита, которая изолирует здание от верхних слоев земли, которые перемещаются с изменением влажности, когда ваши деревья поглощают воду. 1а). Термины «сплошной фундамент» и «матовый фундамент» описывают один и тот же тип фундамента здания. Проект бетонного ростверка. Можно использовать кирпичную кладку между краевой балкой и плитой на низких сторонах площадки. Конструкция плота из плоских плит » Жесткая плита: Возможно, это самая традиционная форма плиты для наземной конструкции в этом районе, она состоит из бетонной плиты, отлитой на грунт, усиленной встроенными краевыми балками и сеткой внутренних балок. Сотовая система. Этот тип ростверка подходит для колонн с неравной нагрузкой и большим расстоянием между колоннами. импортировать нагрузки из etabs. Над которыми возводятся стены и колонны. 2000 мм на 95% МАШТО. Матовая основа. 0-метровая консольная плита с усилением шпилькой, усиление лестницы (лестницы) со средней площадкой и опорой площадки плиты, скрытая балка для плиты… Эта наземная система с широко разнесенными балками сочетает в себе экономичность вафельной плиты с более глубоким основанием плота. создать жесткое основание, которое будет сопротивляться наложенным силам набухания почвы.Домой; Плотный фундамент — Типы плотного фундамента; Геотехнические ПЛОТНЫЕ ФУНДАМЕНТЫ Плотные фундаменты — Типы ленточных фундаментов. Про V8i. Двухсторонний плитно-балочный фундамент можно использовать, если колонны несут разные нагрузки и расстояние между ними большое. Мохаммед Ю. Может уменьшить дифференциальную осадку, тем самым сведя к минимуму растрескивание. Другим типом фундамента является балочный и плитный фундамент. Эта конструкция чаще всего используется для дополнений к существующей плите или при множественных глубоких изменениях уровней пола плиты.C подходящей толщины укладывается по всей площади здания в виде плота или мата и поэтому известен как плотный или матовый фундамент. Некоторые основные моменты, касающиеся плитного фундамента, приведены ниже: — Обычно он применяется для зданий или других сооружений, имеющих большие нагрузки надстройки, низкую несущую способность грунта, меньшее расстояние между колоннами и рамами или их комбинацию. DOI: 10. Балки и плита. Для любого конкретного плота инженер должен оценить, какая область внутренней плиты является наиболее нагруженной, краевая балка/край плиты вдали от угла, краевая балка/край плиты в углу и, если применимо, утолщение внутренней балки, принимая во внимание диаметр депрессия, используемая в расчете.в этом типе ростверка балки вводятся для снижения напряжения сдвига от колонны, плита рассчитана на контактное давление грунта, действующего на плиту. См. Подробности, как показано ниже. Там формы из пенополистирола (EPS) обычно используются для плит (часто называемых «изолированными опорными плитами») в качестве альтернативы глубоким фундаментам и бетонным фундаментам. Такой подход упрощает монтаж дпм и армирующей ткани. Сплошной фундамент подходит там, где грунты имеют низкую несущую способность и должны обеспечивать поддержку для борьбы с большими структурными нагрузками.1). Сотовый плот. Для получения дополнительной информации об этом см. наш блог об исследованиях участка и отчетах о почве. Осадка в этом типе основания равномерна, поэтому лишние напряжения не возникают. Каждая плита/конструкция рассчитана на определенный пролет и нагрузку и имеет соответствующую цену. Типы плотного фундамента включают: сплошной плитный плот, иногда называемый простым плотом, в том числе; плоские плоты, маты, плоты с широкими пальцами, плоты со скольжением, плоты с одеялами и так далее. Перед началом строительства необходимо определить или рассчитать высоту уровня пола готовой бетонной плиты. Балки укреплены прочными скобами и стержнями, размещенными на верхней и нижней гранях. 4) «Закладка» фундамента дома производится в соответствии с планами. Прозрачное покрытие — бетонное покрытие предусмотрено во всех … Фактически, в нашем случае толщина плиты ростверка (2000 мм) и нет возможности увеличить толщину плиты ростверка, но уровень высоты подвала очень ограничен. Самый распространенный подкрепленный плот o Перекрытие и балки заливаются одновременно o Интегрированная система o Панель перекрытия (относительно 100 мм +) усилена за счет введения краевых и внутренних балок o Расстояние между балками как фактор несущей способности панели, условия нагрузки и Фундамент Строительство из плит на уровне грунта — техническое руководство Решение построить свой дом с фундаментом из плит на уровне грунта вместо обычного подвала или приподнятого фундамента для подполья может значительно снизить воздействие на окружающую среду во время строительства и потенциально может обеспечить значительную экономию финансовых средств. также.12989/сем. Существует четыре основных типа стропильного фундамента: сплошные плиты, плитно-балочные, ячеистые и свайные. опорный или плотный фундамент Рис. 3. Юсиф и Сармад М. 27. Насос 3 ID. 5 Система плотного фундамента Insudek имеет общую форму жесткого плотного фундамента, состоящего из краевых и внутренних балок, предназначенных для безопасной передачи нагрузок от колонн и стен здания на землю. На изображении 2 показаны детали армирования плиты плота, а также ее сечения. Как правило, плита на уклоне не связана с каркасом колонной балки и опирается непосредственно на хорошо уплотненный грунт под ним.5. вернуться к предыдущему шагу. Плита со стенами подвала в составе мата. Типы плотного фундамента и их использование. Этот фундамент подходит, когда колонны несут неравномерную нагрузку и расстояние между ними большое. Плоты можно классифицировать следующим образом ## (показано на рисунке ниже): 1. Это означает, что геометрически это так же просто, как и в предыдущем случае. комбинированный фундамент. Этот фундамент используется, когда колонна выдерживает слишком большую нагрузку или несущая способность грунта слишком высока для жесткого фундамента RCC.Последней категорией ростверка является ячеистый ростверк. Получите предложение в течение 24 часов. БАЛОЧНО-ПЛИТНЫЙ ФУНДАМЕНТ: Это похоже на перевернутый железобетонный пол с выступающими балками между основаниями колонн. Идеально подходит для плохих грунтовых условий. Может ли кто-нибудь помочь в этом вопросе. Плитно-балочный фундамент ростверка. Взаимодействие сваи, грунта и плиты является ключевым фактором, учитываемым при проектировании свайно-ростверкового фундамента. bs в соответствии с SABS 1165. 4 Для очень тяжелых конструкций можно рассмотреть возможность использования ячеистого плота или жесткого каркаса, состоящего из плит и подвальных стен.Существует пять основных типов плотных фундаментов: сплошные плиты, балочные плиты, ячеистые плиты, свайные плиты; и Балансирующие (или плавучие) плоты. Вот некоторые из наиболее распространенных: Плоская пластина. Полезно на наклонных участках или там, где почва мягкая или разрушающаяся. by Dr. Ground beams & RC SLAB FOUNDATIONS. Это дорого, но этот метод имеет дополнительное преимущество, заключающееся в уменьшении толщины плиты в целом. READY Super Slab — это надземная спроектированная система плотного фундамента, широко известная как плотный фундамент, капсульный пол, вафельная плита или плавающий фундамент, которая обеспечивает реальные преимущества по сравнению с обычным бетонным полом и фундаментом.Если осадка экстремальная, это может привести к полному обрушению конструкции, даже если коэффициент безопасности от разрушения при сдвиге высок. Вы можете проектировать арматуру на изгиб в ростверках как для плиты, определяя плиту на упругой опоре и рассчитывая арматуру для плиты. Плиты с пьедесталами В этом типе мата пьедестал предусмотрен у основания колонн. Это поможет другим пользователям быстрее находить решения. Балки могут обеспечить дополнительную жесткость и предотвратить искажения.Других возможностей сейчас нет. Идентичен плите на грунте, за исключением того, что крайняя балка заливается отдельно от плиты. Это используется, когда почвенные условия плохие, но сваи не используются. 7. 829. В этом фундаменте R. плот, колонна, балка, плита и другие элементы конструкции. Раздел «Гражданское и геотехническое проектирование» Лист №. Плоский плитный ростверк представляет собой железобетонную плиту одинаковой толщины, покрывающую всю опорную поверхность. Фундамент и плита перекрытия объединены. Колонны имеют высокие осевые нагрузки.Мы можем сделать проект любого размера от жилых домов до коммерческих проектов. Однако, если поверхность плиты должна служить полом, то используется плот с заниженными балками. Как правило, для зданий с большими нагрузками или при плохом состоянии грунта, плотные фундаменты очень полезны для контроля дифференциальной осадки и передачи нагрузок, а осадка фундамента не является основной проблемой, с которой сталкиваются геотехнические инженеры. Они распределяют нагрузку конструкции по всей площади фундамента, и, как следует из названия, фундамент «плавает» по земле, как плот на воде. K, но когда были добавлены потери тепла из-за мостиков холода, значение U подскочило до 0. Такая балка обычно называется перевернутой балкой, а колонна … Сплошной фундамент — это основание, распределенное по всей площади фундамента, передающее нагрузку всей конструкции на землю, принимая на себя нагрузку от количества колонн. Типы матового фундамента Сплошная плита все наземные балки = 1200 х 250 мм.Сплошной фундамент со скрытыми балками <проект: FoundationRough30> Двухсторонняя балка и плита В этом типе стеллажей балки отлиты монолитно, а плита стеллажа соединяет колонны и стены. 100мм тк. Плот распределяет нагрузку от стен, колонн по площади и подобен плаванию по земле. Плита — это общий термин, используемый для обозначения любого из доступных типов плит. Так что арматура, как и в плитах, обязательна, но размещена в противоположных гранях. x мощность 25 МПа в плавающем состоянии (поплавковая отделка из стали) r.Конструктивная деталь (CAD-блок) фундамента из железобетонной опорной плиты (плита на грунте, ростверк) с торцевой балкой. Сплошной фундамент также может выдерживать линейную нагрузку, например, от стены на краю, и этот курс посвящен фундаменту и плитам, вы узнаете, как моделировать, анализировать и проектировать: Изолированное основание. Результаты представлены в виде BM & SF, расписания балок и плит, количества, стоимости и приблизительного графика изгиба стержней для балок. Арматура бездействует до тех пор, пока плита не треснет, и в это время арматурная сталь сопротивляется изгибу плиты при растяжении.Балочные и плитные плоты. Тип № 3. может быть с пьедесталом или без пьедестала. Основное применение … Конструкция фундамента с балками в виде вафли для придания жесткости плите. Плот выполнен в виде перевернутой R 2-плиты и балочного плота, т.е. МАТЕРИАЛЬНЫЕ ФУНДАМЕНТЫ 10-1 ВВЕДЕНИЕ Матовый фундамент представляет собой большую бетонную плиту, используемую для сопряжения одной или нескольких колонн в несколько рядов с грунтом основания. 1: M at ‘l’ypc Karl Fuundalun b) Плита с выступами 7)pe: Она состоит из простой плиты Сплошной фундамент позволяет избежать многих из этих проблем, так как расположен на поверхности земли и имеет решетку из стальных железобетонных ребер и балок. для обеспечения поддержки и жесткости.Далее фундамент действует как перевернутая плита. Эти фундаменты «плавают» поверх почвы, образуя гребни и… 2: Бетонная плита. ленточный фундамент. Вес плота не учитывается при проектировании конструкции (Singh and Singh, 2006). Внутренний диаметр кольцевого пространства составляет 8 м. 3. В этом проекте профиль грунта показывает, что напряжение смятия составляет около 100 кН/м2. Плита с тавровой балкой может состоять из основных и второстепенных балок, как показано на рис. Подконструкция спроектирована как кольцевой фундамент с опорой или без нее.балочный и плитный плотный фундамент

6xu ym4 did yfa emc kfj nwj idf 47z bc5 350 k3w ced mq3 et4 bjl j58 sgg mro tm5

Насколько толстым он должен быть?

Алан много лет работал подрядчиком по строительству стоечных каркасов, прежде чем стать проектировщиком зданий в Hansen Pole Buildings. Если бы мне пришлось прикинуть, я бы рискнул предположить, что Алан построил более 200 наших зданий.

Недавно у Алана был клиент, который задавал вопрос о толщине бетонных оснований под колоннами, используемых для поддержки колонн, обработанных консервантом под давлением.Похоже, что клиент Алана нанял местного инженера для разработки дизайна участка, и она внушила клиенту несколько идей о том, что наши фундаменты не соответствуют требованиям.

15 000 зданий — я должен был стать первым клиентом, который задаст этот вопрос!

Во всей отрасли номинальная толщина бетона в шесть дюймов (фактическая толщина составляет 5-1/2 дюйма), заливаемая под колонны, считается достаточной. Многие отдельные строительные отделы предоставляют раздаточные материалы для неинженерных стоечных каркасных зданий, ни одно из которых, как я никогда не видел, не обеспечивает фундамент толщиной более шести дюймов.Лично я никогда не слышал сообщения о том, что колонна, поддерживающая здание с опорным каркасом, «пробила» фундамент под ним.

В случае с инженерами Hansen Buildings, они используют конструкцию с полными восемью дюймами бетона под каждой колонной, что более чем на 45% толще, чем было бы общепринятым отраслевым стандартом.

Но – этого действительно достаточно? Хороший вопрос, поэтому я начал заниматься Google.

С сайта decks.com… «Этот тип фундамента предполагает заливку подушки или «печеночного» фундамента толщиной не менее 12 дюймов на дне отверстия ниже линии промерзания.”   На их веб-сайте нет оснований для того, откуда взялась эта толщина.

Fao.org (Продовольственная и сельскохозяйственная организация Объединенных Наций) … » Изолированные опоры или колонны обычно устанавливаются на независимых бетонных опорах, иногда называемых кулисными фундаментами, с опорой опоры или колонны в центральной точке опоры. . Площадь фундамента определяется путем деления нагрузки на колонну на безопасную несущую способность грунта.Его форма обычно квадратная, а его толщина определяется теми же соображениями, что и для фундаментных оснований. Их делают не менее чем на 1 1/2 выступа плиты за грань сваи или колонны или за край опорной плиты стальной колонны. Его толщина ни в коем случае не должна быть менее 150 мм. Как и в случае ленточного фундамента, когда основание колонны очень широкое, можно добиться уменьшения толщины за счет армирования бетона». Для тех из нас, кто забыл все, чему нас когда-либо учили о метрической системе, это будет минимум 5.9 дюймов толщиной.

Теперь, если бы это было здание с каркасом из стержней, бетонная фундаментная стена номинальной ширины восемь дюймов будет поддерживать двухэтажное строение с непрерывным фундаментом шириной 16 дюймов и толщиной восемь дюймов внизу.

Из ConcreteNetwork.com …. (в отношении фундаментов под каркасными стенами)… ” Если фундамент необходимо расширить для повышения несущей способности, его также следует усилить или углубить. Слишком широкий неармированный фундамент может треснуть близко к стене, перегружая грунт под ним.Кодексы говорят, что без армирования толщина фундамента должна быть не меньше расстояния, на которое он выступает рядом со стеной.

Если вы увеличиваете ширину фундамента, код также требует увеличения толщины. Это связано с тем, что слишком широкая и недостаточно толстая опора будет испытывать силу изгиба, которая может привести к растрескиванию бетона. Предполагается, что выступ фундамента с обеих сторон стены не превышает глубины фундамента.Так, например, основание шириной 32 дюйма под 8-дюймовой стеной должно иметь толщину не менее 12 дюймов. Однако вместо этого вы можете усилить фундамент поперечной сталью (идущей в поперечном направлении, а не вдоль фундамента). В большинстве жилых помещений стержень №4 на высоте 12 дюймов. будет достаточно для фундаментов толщиной 8 дюймов и шириной до 4 футов. Сталь должна быть размещена примерно в 3 дюймах от нижней части фундамента».

Если бы то же самое было верно для здания с опорным каркасом, максимальный диаметр бетонной подушки толщиной восемь дюймов под номинальной квадратной колонной шесть дюймов (фактический квадрат 5-1/2 дюйма) был бы 21. 5 дюймов, без добавления арматуры.

На сайте jjgarcia.com/webengineer/footing.html представлена ​​индивидуальная таблица «Набивной фундамент». В большинстве юрисдикций допускается максимальное проектное давление на грунт в 2000 фунтов на квадратный фут (фунтов на квадратный фут). Из таблицы с использованием бетона с прочностью 3000 фунтов на квадратный дюйм (фунтов на квадратный дюйм), основание толщиной десять дюймов (это минимальная толщина основания в таблице) и три квадратных фута с четырьмя арматурными стержнями номер три (диаметром 3/8 дюйма). 17000 фунтов груза.Эта нагрузка примерно эквивалентна 60-футовому стойловому амбару с колоннами, расположенными через каждые 12 футов, и нагрузкой на крышу, значительно превышающей 40 фунтов на квадратный фут! Для большинства стоечно-каркасных зданий это было бы немного излишним.

Рекомендация того же сайта по размещению арматуры: » Расстановка арматуры должна осуществляться на расстоянии не менее 3 дюймов от грунта на дне башмака и на расстоянии 3 дюйма от боковых грунтовых стенок. Стержни располагаются в шахматном порядке и связываются проволокой в ​​местах их пересечения.Расстояние между каждой арматурой должно быть одинаковым».

  Если вся эта информация оставила моих читателей в таком же замешательстве, как и меня, значит, мы плывем на одном корабле. А пока — я оставлю это в надежных руках наших инженеров. У них есть знания и опыт успешного проектирования тысяч стоечно-каркасных зданий.

Различные типы фундаментов в строительстве Где и когда использовать?

Фундамент — важная часть сооружения, передающая нагрузку сооружения на грунт основания.Фундамент распределяет нагрузку на большую площадь. Чтобы давление на грунт не превышало его допустимую несущую способность и ограничивало осадку конструкции в допустимых пределах. Фундамент повышает устойчивость конструкции. Осадка конструкции должна быть как можно более равномерной и находиться в допустимых пределах.

Проще говоря, рассмотрим 1 м ³  веса бетона, т. е. от 2400 до 2600 кг в зависимости от смеси.Подумайте, сколько бетона нужно для двухэтажного здания? Какое количество брусков необходимо? построить здание. Фундамент должен быть достаточно прочным, чтобы выдерживать все нагрузки без какой-либо осадки, поэтому для распределения вертикальной нагрузки на большую площадь сооружаются фундаменты.

В зависимости от несущей способности грунта конкретного места.Выбираются и строятся различные типы фундаментов.

Фундаменты в основном подразделяются на два типа:

1. Фундаменты мелкого заложения
2. Фундаменты глубокого заложения

Если глубина фундамента равна или превышает его ширину, то он называется глубокозаглубленным опора.

Различие между фундаментами и фундаментами:

Фундамент – это часть фундамента, построенная из бетонной или кирпичной кладки и служащая основанием для колонн перекрытия и стен перекрытия.Основная функция фундамента — передача вертикальных нагрузок непосредственно на грунт. Термин фундамент обычно используется в сочетании с мелким фундаментом.

Когда нагрузка на колонну очень тяжелая, низкая несущая способность грунта стать очень большим.Как уже упоминалось, эта опора находится в неглубоком фундаменте. Таким образом, чтобы распределить нагрузку на большую площадь с меньшей глубиной, мы должны увеличить площадь основания. Если мы увеличиваем площадь основания, основания перекрывают друг друга, вместо того, чтобы обеспечивать каждое основание для каждой колонны, все столбцы размещаются в общем основании. Сплошной фундамент — это сплошная железобетонная плита, покрывающая всю площадь под строением и поддерживающая все колонны. Такой фундамент за счет собственной жесткости сводит к минимуму дифференциальные осадки.

Предоставляется в таких местах, как морское побережье, прибрежная зона, где уровень грунтовых вод очень высок, а несущая способность почвы очень слаба.

При числе колонн более чем в один ряд, обеспеченных комбинированным фундаментом, такой фундамент называется матовым или ростверковым.

1. Если несущая способность грунта очень хорошая, а нагрузка на надстройку очень мала. Рекомендуется использовать изолированный фундамент.
2. Если несущая способность грунта очень низкая, например, менее 100 кПа (это не точное число, но его можно использовать в качестве границы)
3. Если нагрузка на конструкцию, передаваемая на фундамент, очень высока площадь используемого изолированного фундамента составляет более половины площади, занимаемой зданием (это рекомендуется Джозефом.E Bowles)
4. Когда мы предоставляем лифт в здании, на шахте лифта может быть предусмотрен отдельный плот.
5. Если грунт содержит линзы (или слабые зоны), которые необходимо перекрыть, можно использовать плот.

Фундаменты стропила не имеют ошейника, они начинаются непосредственно от поверхности земли, но армирование ошейника начинается с плота.

III. Ленточный фундамент:

Ленточный фундамент также называется Фундамент стены. Как видно из самого названия, это ленточный фундамент, который следует по траектории стены надстройки.Этот тип фундамента предназначен для несущих стен. Это непрерывная полоса  бетона, которая служит для распределения веса несущей стены по площади грунта. Ширина ленточного фундамента определяется с учетом несущей способности грунта. Чем больше несущая способность грунта, тем меньше ширина ленточного фундамента.

Преимущества ленточного фундамента:

1. Для строительства не требуются дорогостоящие инструменты.
2. Простота сборки
3. Для сборки не требуется квалифицированный труд.

Недостатки ленточного фундамента:

1. Менее прочный по сравнению с другими типами фундаментов
2. Этот тип фундамента не подходит для определенных типов грунтов

Если высота фундамента больше его ширины , заложенный фундамент известен как глубокий фундамент . В глубоком фундаменте отношение глубины к ширине обычно больше 4 к 5. Глубокие фундаменты по сравнению с мелкими фундаментами распределяют нагрузку надстройки вертикально, а не в поперечном направлении.Глубокие фундаменты предусматриваются, когда ожидаемые нагрузки от надстройки не могут быть выдержаны на мелкозаглубленных фундаментах.

Свая представляет собой длинную передающую вертикальную нагрузку деталь из дерева, стали или бетона. В свайных фундаментах в основание сооружения забивается несколько свай.

Сооружаются там, где необходимо устранить чрезмерную осадку и где нагрузка должна передаваться через мягкую толщу грунта, где несущая способность грунта достаточна.Эти типы фундаментов предусмотрены, когда несущая способность почвы очень слабая, а уровень грунтовых вод (уровень) высокий. Эти типы фундаментов обычно проектируются на участках морского побережья, мостов для строительства опор и т. д.

Основная цель установки свай под фундаментом состоит в том, чтобы предотвратить осадку конструкции. Если мы не предусмотрим сваи под фундамент, то здание будет иметь осадку. Сваи забивают в грунт до обнаружения твердых пластов (в сжимаемом) слое земли.

Свайные фундаменты делятся на два типа:

1. Сборные сваи.
2. Сваи монолитные.

1. Сборные сваи:

Сборные сваи отливаются на заводе и доставляются на площадку. Такие сваи изготавливаются в готовом виде и используются там, где мало места для заливки сваи. Сборные сваи неэкономичны и требуют больше денег для транспортировки свай на площадку.

Сборные бетонные сваи обычно представляют собой армированные или предварительно напряженные бетонные сваи.Эти сваи занимают больше места для отливки и хранения, а также требуют больше времени для схватывания и отверждения. Сборные железобетонные сваи обычно используются при максимальной расчетной нагрузке около 800 кН, за исключением больших предварительно напряженных свай. Длина сборных железобетонных свай варьируется от 4,5 м до 30 м. Сваи из предварительно напряженного бетона по сравнению с сборными и железобетонными сваями имеют меньший вес, просты в обращении, обладают высокой несущей способностью и чрезвычайно долговечны.

Преимущества сборных свай:-

• Армирование, предусмотренное в сборных сваях, не подлежит смещению и перемещению.
• Стоимость изготовления сборных свай меньше, так как единовременно изготавливается большое количество сборных свай.
• Дефекты сваи можно легко обнаружить после снятия опалубки , и эти дефекты (например, наличие полости или отверстия) можно устранить до забивки сваи на строительной площадке.

Недостатки сборных свай:-

• Эти сваи тяжелые, поэтому для переноски и транспортировки сваи на площадку требуется специальное оборудование.
• При транспортировке необходимо соблюдать осторожность, иначе сваи могут сломаться.
• Для установки этих свай в полевых условиях требуется тяжелое сваебойное оборудование.
• Эти сваи являются дорогостоящими, так как требуется дополнительное армирование, чтобы выдерживать нагрузки при транспортировке и забивке.
• После забивки сваи в грунт невозможно увеличить глубину сваи. Так как длина ворса ограничена.

2. Сваи монолитные.

Сваи заливаемые на месте.И не требующие никакой транспортировки называется монолитными сваями. Залитые на месте бетонные сваи устанавливаются внутри земли и в обычных случаях не нуждаются в армировании. Эти сваи не подвергаются погрузочно-разгрузочным работам или нагрузкам при забивке. Сваи из монолитного бетона обычно используются при максимальной расчетной нагрузке 750 кН.

Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт WhatsApp +9700078271  как гражданский Прочитайте и отправьте нам сообщение «ПРИСОЕДИНЯЙТЕСЬ»

Никогда не пропустите обновление Нажмите «Разрешить нам» или красный колокольчик уведомлений в правом нижнем углу и разрешите уведомление.Быть в курсе! Скоро будет обновлено больше !!.
Civil Read Желаем вам всего наилучшего.

No related posts.
