Какой толщины осб на стены каркасного дома: Правила обшивки каркасного дома ОСБ панелями.

• если планируемое расстояние между стойками каркаса – 40 см, то толщина ОСП должна быть 9 мм;

• если расстояние между стоками каркаса – 60 см, то толщина плиты – 12 мм;

• если расстояние между стойками каркаса – 80 см, то толщина листа – 15 мм.

Эта зависимость должна стать основой мероприятий по монтажу внешних стен каркасного дома, так как в значительной степени именно от нее зависит, будет ли Ваш дом по — настоящему прочным и надежным.

Полезная информация об устройстве внешних стен из ОСП

• Горизонтальная укладка ОСП предполагает монтаж на нижние стыки дополнительных опор – «ребер жесткости».

• Популярное расстояние между стойками каркаса составляет 60 см.

• Зазор между фундаментом и рамой должен составлять 2,5 см.

• Длина гвоздей должна быть в 2,5 раза больше толщины ОСП (порядка 5 см).

• Рекомендованная длина шурупов для крепления плит – 4,5 см.

• Рекомендованный шаг крепления гвоздей должен составлять 30 см, но на стыках листов расстояние нужно сократить в 2 раза (15 см).

Теперь Вы знаете, какой толщины нужна ОСБ на стены каркасного дома, – используйте полученную информацию на практике, и у Вас все получится!

Какой толщины ОСБ на стены каркасного дома

ОСП плиты для внешней отделки

Как выбрать ОСП для наружных стен

Первые ориентированно-стружечные плиты появились в странах, где уже давно развита культура каркасного строительства. Благодаря отличным техническим свойствам, они сразу пришлись ко двору, а со временем материал стал ещё лучше.

Теперь ОСП применяется в качестве конструкционного и обшивочного материала практически наравне с фанерой, но при существенно меньшей стоимости. Такие листы используются при возведении любого типа строений: создании крыш, при подшивке потолков, при сборке полов…

Однако, обшивка «пирога» лёгких каркасных стен — это, на самом деле, настоящее их призвание.

Что требуется от ОСП для обшивки фасада

Плиты OSB в качестве обшивки для наружных стен обладают целым рядом важных преимуществ. Все они обусловлены высокими стандартами, которые к лёгкому строительству предъявляются.

Влагостойкость и водопоглощение.

Согласно современным стандартам, ориентированно-стружечная плита должна свободно выдерживать условия, которые считаются «нормальными» (около +20 градусов температура и около 65 процентов влажность). Этого достаточно, чтобы можно было облицовывать каркасы наружных стен со стороны помещений. Но также ОСП на фасаде должна без проблем выдерживать увлажнение атмосферными осадками, которое может иметь место в период строительства дома, когда крыша и отделочные финишные материалы ещё отсутствуют.

Прочность пространственная.

Плиты ОСП на каркасе коттеджа не просто зашивают пролёты между стойками и не только держат утеплитель на своём месте. Листовой материал после фиксации на каркасе раскрепляет стойки, улучшает соединение стоек с досками обвязок. Плита, пришитая на стену, настолько «полезна» для каркасника, что даже позволяет отказаться от установки укосин и распорок, которые обычно используются для стабилизации стен в поперечном направлении. Так получилось, что ОСБ, под высоким давлением созданная из специально подготовленной щепы и смол, является прочным несущим листом, что справляется со всеми задачами на фасаде. Материал не боится сжатия, изгиба, расслоения… Он по физике слегка уступает качественной фанере, но намного прочнее, к примеру, ДСП.

Способность удерживать крепёж.

Не часто обшивка выступает черновым силовым и одновременно чистовым декоративным материалом. Она в основном потом ещё чем-то облицовывается, при этом очень часто на полученное плитное основание финишные облицовки прикручиваются или прибиваются. ОСП обладает достаточной плотностью и равномерностью свойств массива, чтобы очень хорошо держать гвозди или самонарезные винты.

Большие размеры, стабильность формы.

Выбирая OSB для наружных стен, как правило, застройщиками ценятся внушительные габариты. Это даёт возможность работать быстро, иметь меньшее количество стыков, делать более надёжную сборку воедино бОльшего количества элементов. В случае с качественной, фабрично произведённой ОСБ отмечаем совсем небольшие допуски по толщине, ширине и длине панелей. То есть, обшивая каркас дома данным листовым материалом, мы получаем очень аккуратные технологические зазоры, а также ровные плоскости без перепадов и уступов. В листах нет ни сучков, ни пустот, ни неровностей. Потребителю доступны изделия самых разных размеров, в том числе на предприятии можно купить ОСБ с индивидуальными габаритами под заказ.

Возможность использования традиционных технологий.

Темпы строительства и себестоимость проводимых работ – вот на что ещё обращают внимание. Листовой ориентированно-стружечный материал, выбираемый для обшивки фасада, должен легко резаться, строгаться, пробиваться гвоздями… Не лишней будет способность ОСБ склеиваться после грунтования, а также возможность окраски панелей.

Изоляционные свойства.

От фасадных стен по умолчанию требуются высокие изоляционные характеристики, ведь это важнейшая ограждающая конструкция. Так как ОСП является деревосодержащей плитой, то волокна щепы хвойных пород (которая составляют основу листа), как минимум, не ухудшают теплотехнические показатели стен, они точно улучшают их звукоизоляцию.

Огнестойкость.

Понятно, что для обшивки (КОНСТРУКЦИОННОЙ обшивки) наружных стен есть смысл использовать материалы, устойчивые к пожару. Как ни странно, но и фанера и ОСП отвечают довольно строгим нормативам и хорошо подходят для выполнения любых облицовок в гражданском строительстве. А если обшитые ориентированно-стружечной плитой наружные стены будут иметь в своём составе минеральную вату (особенно базальтовую), то огнестойкость конструкции будет ещё лучше.

Экологическая безопасность.

Несущие каркасные стены нужно облицовывать с обеих сторон. Но материал, используемый внутри помещений, должен быть пригодным для этого. Делая выбор в пользу современной фанеры или качественной брендовой OSB, мы получаем плиты с очень низким выделением летучих веществ. Обшивка из ориентированно-стружечных панелей соответствуют классу Е1 по формальдегиду, что является отличным вариантом.

Обшивка каркасного дома панелями ОСБ

ОСП (ориентированно-стружчатая плита) является современным строительным материалом, заменяющим фанеру. Обшивка стен каркасного дома плитой позволяет увеличить функциональность строения и придать ему эстетический внешний вид. В этой статье мы расскажем, как провести внутреннюю и внешнюю обшивку стен, а также разберем преимущества и недостатки OSB-плит.

Область применения материала

В последнее время ОСБ изделия получили широкое применение в различных направлениях, например:

• в производстве мебели и тары;
• для внутренней отделки легковых и грузовых автомобилей;

В строительстве без этого изделия нельзя обойтись.

• Обшивки стен дома, что дает большую защиту конструкции от проникновения влаги, сырости, а также дополнительно утепляет стены. После обшивки изделие не требует выполнения отделочных работ. Строительства каркасно-щитовых конструкций, ОСБ увеличивает влагостойкость строения. Плиту можно использовать в строительстве опалубки неоднократного использования.
• Наружной обшивки стен. Применяют в качестве основы, а для внутренних работ она служит, как отделочный материал.
• Изготовления обрешетки, стропил и кровли. Плита способна выдержать любые нагрузки и вес самой крыши.
• Выравнивания напольного покрытия либо для его укладки с нуля. Этот материал является идеальным вариантом для получения прочного и ровного пола.

Для информации! Если ОСБ изделие расположено снаружи строения и его необходимо окрасить, могут возникнуть сложности, т. к. используемое покрытие должно надежно защищать изделие от внешних факторов (ветер, осадки, солнечные лучи).

Виды плит и их характеристика

Все изделия делят на 4 вида, каждый из которых отвечает за свою область применения. Виды плит бывают:

• OSB-1 – предназначен для проведения работ в условиях пониженной влажности;
• OSB-2 — предназначен для возведения и устройства несущих конструкций внутри помещения;
• OSB-3 — предназначен для устройства стен, перегородок и прочных несущих конструкций;
• OSB-4 — предназначен для проведения строительных работ, сопровождающихся высокими нагрузками.

На практике чаще всего используют OSB-3, т.к. именно эти изделия универсальные и подходят для выполнения любых строительных работ.

Для информации! Рынок ориентированно-стружчатой плиты состоит на 90% из типа OSB 3.

К основным характеристикам плит можно отнести:

• Удобный размер изделия, который идеально подходит для разного применения, например, можно перекрыть два пролета одновременно.
• Простота обработки.
• Все изделия легко пилятся любым инструментом, а место распила получается ровным, без трещин и надколов.
• Прочность, изделие способно вынести большую нагрузку, удержать любой вид крепежа. По качеству плита не уступает массивной доске. Ровная поверхность.
• Изделие не требует дополнительной отделки или обработки, после его монтажа можно сразу выполнять покраску или облицовку.
• Низкая стоимость делает изделие популярным и востребованным.
• Небольшой вес. Средний вес плиты составляет 18 кг, что в разы облегчает задачу по его доставке и заносу.

Преимущества и недостатки изделия

К основным преимуществам материала можно отнести следующее:

• Высокая прочность: упругость модуля, устойчивость к разрывам на изгибе.
• Влагоустойчивость за счет специальной пропитки из смолы, которая делает выносливым плиту к дождям и снегу.
• Хорошо поглощают шум. За счет стружки и смолы образуется высокая плотность, которая избавляет от посторонних звуков.
• Небольшой вес. Изделие может весить от 15 до 40 кг.
• Легкие в монтаже. Изделие легко крепится и обрезается абсолютно любым инструментом.
• Экологически безопасны. Технология производства использует допустимое количество воска и смол, каждое изделие имеет специальную маркировку “Эко” .

Из недостатков можно отметить только один — использование некачественных смол, содержащих большое количество формальдегида, который способен испарятся и наносить вред здоровью человека. А вот использовать такие плиты для наружной обшивки строения абсолютно безопасно.

Внешняя отделка строения

Внешняя обшивка стен каркасного дома требует соблюдения определенных правил, которые вытекают из характеристики изделий. Для проведения наружных работ используют изделия толщиною не менее 11 мм. Процесс работы разбит на этапы:

• ОСВ плиту крепят к стойке таким образом, чтобы стык разместился в середине.
• Между плитами обязательно должен быть зазор не менее 3 мм.
• Нижнюю обвязку необходимо накрыть листом.
• При двухэтажном здании лист обязательно должен заходить на стойку двух этажей, это придаст большей жесткости конструкции.
• Обшивка оконных проемов выполняется целым листом, что позволяет вынести все стыки на соседние стойки. Оконные проемы просто аккуратно вырезаются.
• Для выполнения крепления лучше всего использовать спирально образные гвозди или саморезы.

Стоит отметить, при обшивке каркасного дома снаружи специалисты соблюдают определенные правила:

• фиксация плит на промежуточных участках крепится на расстоянии 300 мм; стыки плит фиксируют каждые 150 мм;
• на каждые 100 мм выполняется прошивка наружной стороны;
• для предотвращения раскола материала крепежи необходимо располагать на расстоянии 1 см от края изделия;
• крепить плиту следует как в горизонтальном, так и в вертикальном положении, это придаст большую прочность и надежность зданию.

Внутренняя отделка строения

Обшивка каркасного дома внутри ОСБ плитами практически не отличается от гипсокартона. Единственное, при креплении плит необходимо использовать прочные крепежи, т.к. плита весит больше гипсокартона. Для монтажа используют деревянный каркас и саморезы 50 мм. После фиксации изделий их можно ошкурить и прогрунтовать.

Для информации! Плиты можно укладывать в качестве напольного покрытия, для получения прочного покрытия необходимо размещать панели перпендикулярно лагам.

Помимо грунтовки и окраски, изделия можно обработать абсолютно любым облицовочным материалом.

• Лак. Технология использования такая же, как и при устройстве напольного покрытия.
• Краска. Лакокрасочные изделия на основе воды идеальный вариант, т.к. они способны лучше всего пропускать пар и обеспечивают хороший микроклимат внутри помещения. Как правило, используют краски для обычной древесины.

Важно! Использование водоэмульсионных лакокрасочных изделий приведет к деформации плиты.

• Обои клеят только после тщательного грунтования поверхности, с использованием обойного клея с добавлением ПВА.
• Штукатурка. Листы можно оштукатурить, для этого используют смесь для проведения внутренних работ.

Обшивка дома ОСБ изделием является оптимальным и недорогим вариантом строительного материала, способным повысить эксплуатационные качества и улучшить внешний вид строения.

ОСБ панели – достойное решение для строительства каркасного дома

Каркасный дом из ОСБ – это надежная и недорогая постройка, обшивку которого можно произвести самостоятельно. Для сооружения здания следует подобрать подходящий материал и правильно скрепить все детали.

Свойства ОСБ панелей

Ориентированно-стружечные плиты обладают высокой прочностью. По своим характеристикам они значительно превышают многие древесные изделия, которые используют в строительстве домов.

Изготавливают OSB плиты из древесной щепы, которая выкладывается в несколько пластов и прессуется под высоким давлением. Каждый древесный слой пропитывается специальным клеевым веществом. Взаимно перпендикулярное построение древесной стружки значительно повышает износостойкость плит.

ОСБ панели имеют высокие эксплуатационные свойства:

1. Легкость обработки материала. Плиты можно пилить, резать и шлифовать. В местах распила не образуется трещин.
2. Прочность. По своей стойкости и жесткости ОСБ не уступают крепкой доске. Благодаря волокнистой плотной структуре материал можно скрепить с помощью различных крепежных элементов – скобы, саморезы или гвозди. Также панели хорошо соединяются любым строительным клеевым раствором.
3. Устойчивость атмосферным изменениям. Листы высокого качества подвергаются дополнительной обработке от грибка и плесени. Такая технология изготовления позволяет выдерживать дождевые осадки и хорошо переносить температурные изменения.
4. Небольшой вес изделия. Девяти миллиметровая панель весит не более двадцати килограмм. Поэтому ее несложно перевозить и переносить во время строительства.

Ориентировочно стружечный материал является безвредным материалом, так как он состоит из натуральных древесных частиц, а содержание клеевых веществ в нем не превышает трех процентов. За счет ровной поверхности плиты перед покраской и облицовкой не нужно дополнительно обрабатывать.

ОСБ панели благодаря однородной структуре не слоятся и не расщепляются. По сравнению с другими натуральными материалами, которые используют для постройки зданий, стружечные плиты имеют невысокую стоимость.

Какие плиты подойдут для строительства каркасного дома

Ориентировочно – стружечные плиты в зависимости от способа изготовления и строительного назначения делят не четыре категории. Каждый вид материала имеет свои особенности, которые влияют на сферу использования в строительстве:

1. ОСБ 1. Материал имеет невысокую устойчивость к влаге и пониженный уровень прочности. Его используют для производства упаковок, мебели или обшивки.
2. ОСБ 2. Плита не обладает водостойкостью и относится к средней категории жесткости. Хорошо подходит для изготовления стенных перегородок в сухих помещениях.
3. ОСБ 3. Влагоустойчивое изделие, которое можно применять для сооружения несущих перегородок.
4. ОСБ 4. Высокопрочный материал устойчивый к различным механическим воздействиям. Такие панели не подвергаются воздействию влаги и хорошо переносят температурные изменения. Используется для различных видов строительства.

Инструкция строительства дома из ОСБ плит

Для строительства каркасного здания часто плиты заказывают согласно размерам заранее подготовленному проекту.

Возведение фундамента

Панели ОСБ – это достаточно легкий материал, потому для строения дома подойдет любой вид фундамента. Чаще всего применяют ленточную основу, которую несложно сделать самостоятельно:

• после выравнивания строительной площади провести полную разметку участка согласно задуманной планировке;
• вырыть траншею глубина, которой зависит от особенностей грунта и уровня его промерзания – от восьмидесяти сантиметров до полутора метра;
• утрамбовать почву на дне углубления;
• устелить два слоя гидроизоляционного материала;
• сверху присыпать смесью – одно ведро песка и три такие же емкости щебня;
• поставить опалубку из панелей ОСБ;
• в траншею установить армированный каркас;
• поверх сделать бетонную заливку и выровнять ее с помощью гидроуровня.

После полного застывания бетонного раствора на фундамент покрывается пленочным материалом для гидроизоляции.

После этого сверху сооружается деревянный каркас, который включает:

• обвязку низа с помощью бревен;
• установку вертикальных опор для стен;
• закрепление напольных досок и лаг;
• сооружение стропильной системы крыши из брусьев.

Готовый деревянный каркас обшивается высококачественными ориентированно-стружечными панелями.

Обшивка пола

ОСБ панели соединяются на лагах прямыми краями. Вокруг каждой стружечной плиты должен оставаться трехмиллиметровый зазор.

Листы укладываются центральной осью к брускам на полу перпендикулярно. Каждая плита должна соединяться с предыдущей ОСБ панелью на лагах или иметь на концах дополнительную опору со специальным скреплением «паз – гребень».

Крепятся листы с помощью гвоздей. Для дополнительной прочности контракции используется клеевые растворы.

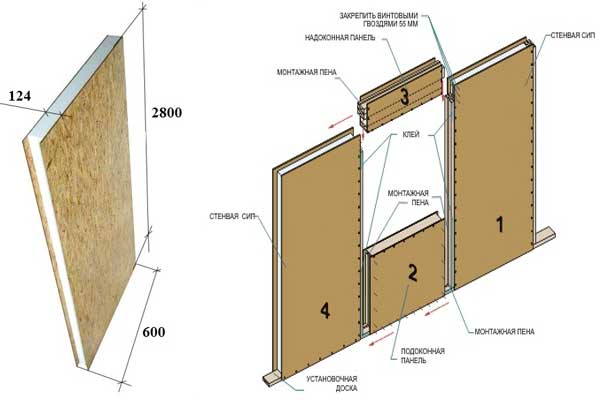

Крепление ОСБ плит на стены

Для отделки несущих конструкций используют ориентированно – стружечный материал толщиной двенадцать миллиметров. Для улучшения теплоизоляции изначально проемы заполняются минеральной ватой.

Установка листов на стенах может проводиться как горизонтально, так и вертикально. В оконных и дверных проемах соединяются панели с зазором в три миллиметра.

Скрепляют плиты с помощью кольцевых или спиральных гвоздей. На соединении стружечных листов их вбивают через каждые пятнадцать сантиметров, а к опорам расстояние между гвоздями увеличивается вдвое.

Установка ОСБ панелей на крыше

Качество укрепление обшивки зависит от ровности каркасной основы крыши. Для установки подбираются крепкие не поврежденные панели, которые правильно хранились и перевозились.

OSB панели для крыши

Короткие участки листов соединяются на стеновых и потолочных подпорах. Остальные панели для скрепления должны иметь на концах разметку гребень и паз и опираться на вспомогательные опоры. Каждый лист ОСБ должен лежать как минимум на двух деревянных основах.

Закрепляется обшивка спиральными гвоздями длиной пятьдесят один миллиметр. На стропильных обрешетках крепления монтируются на расстоянии тридцать миллиметров, а на соединении краев плит гвозди вбивают через каждые пятнадцать сантиметров.

От края ОСБ панели до саморезов или гвоздей должен соблюдаться минимальный промежуток один сантиметр. При обшивке дымохода соблюдается дистанция, предусмотренная правилами строительной безопасности.

Крепление ОСБ материала выполняется согласно установленным правилам:

• между панелями и фундаментом оставлять десятиметровый зазор для защиты от влаги;
• соблюдать расстояние между гвоздями или саморезами не менее пятнадцати сантиметров;
• при вкручивании крепления отступать на один сантиметр от края листа;
• соединять панели не плотно, оставлять трехмиллиметровый зазор между ними.

Построить каркасный дом из ОСБ панелей несложно. Главное залить крепкий фундамент, ровно соорудить каркас и произвести обшивку ориентированно-стружечными листами согласно всем правилам их установки.

Строительство каркасного дома из плит ОСБ: преимущества и недостатки материала, устройство фундамента, особенности возведения

Иметь собственный дом – мечта многих россиян. Но далеко не каждый решается её осуществить, ведь купить или построить его так дорого. На первый взгляд. Но ведь можно всё сделать своими руками и по достаточно доступной цене. Именно это позволяет современная финская технология, набирающая популярность в нашей стране. Речь идёт про каркасный дом из OSB-плит. Такие деревянные дома экологически чисты, их возведение и отделка или обшивка максимально просты. Они идеально подходят для северного климата, несмотря на то, что толщина их стен совсем не впечатляет.

Преимущества и недостатки плит ОСБ

Особенность ОСБ-панелей в том, что их производят, прессуя под очень высоким давлением хвойную щепу. Хвоя – один из лучших древесных строительных материалов, и каркасный дом из ОСБ-панелей приобретает многие его положительные качества.

Особую роль в технологии производства играет перекрёстное расположение щеп, благодаря чему плиты получаются особо гибкими и прочными. Ведь щепа сплющивается и проникает друг в друга. Если сравнивать ОСБ с плитами из фанеры, то хотя их меньшая толщина бросается в глаза, технология даёт им преимущество перед последними в устойчивости к механическому воздействию.

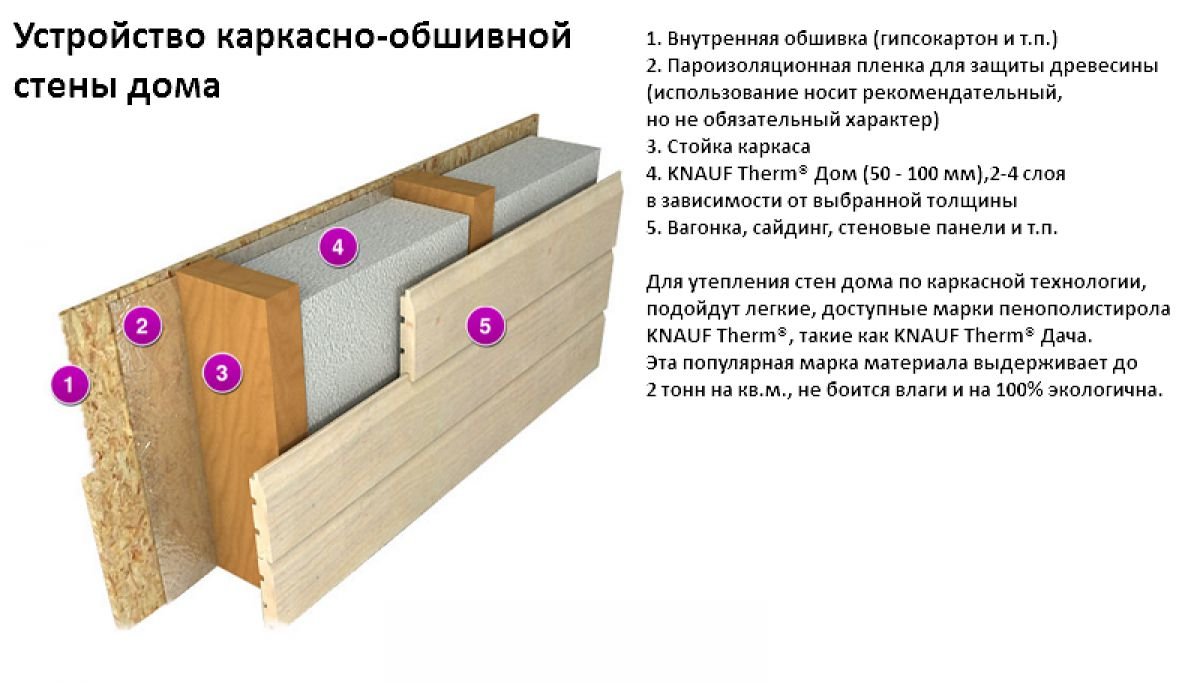

Внутреннее и внешнее устройство плиты ОСБ

Когда речь идёт о выборе материала для строительства дома, особенно когда проект собираются возводить своими руками, очевидно, большое значение имеет чёткое понимание всех достоинств и недостатков каждого из них.

Плиты ОСБ, несмотря на меньшую толщину, имеют большую механическую устойчивость, чем плиты из фанеры.

Деревянные плиты ОСБ имеют следующие преимущества:

1. Невысокая стоимость строительства. Это обусловлено отсутствием необходимости применять дорогостоящую подъёмную технику – одна из причин, почему многие выбирают эти плиты для возведения своими руками;
2. Лёгкость материала. Благодаря в пять раз меньшему в сравнении с кирпичом весу, даже довольно большой дом не требует сложного, дорогого в строительстве фундамента. Ограничения по типу грунтов, на которых его можно строить, для такого каркасного строения также минимальные;
3. Огнестойкость. Несмотря на то, что речь идёт о натуральном дереве, ОСБ-панели отличаются высокой огнестойкостью, благодаря как самой технологии, так и специальной обработке;
4. Влагостойкость. Каркасный дом из ОСБ можно возводить даже в самом дождливом регионе – влаги этот материал не боится. Особенно, если его покрыть рекомендованной кровлей;
5. Теплоизоляция. Особенностью ОСБ является их способность сохранять комфортную температуру внутри здания, при внешних перепадах от -40 до +40 градусов по Цельсию. Кроме того, внутри себя плиты многих производителей содержат слой теплоизоляции на случай особо суровых зим;
6. Простая отделка. Благодаря подчёркнуто ровной поверхности, отделка, которую требуют плиты, проста и исключает грунтовку. Конечно, можно сделать своими руками и её, если это предусматривает проект, но можно просто обшить.

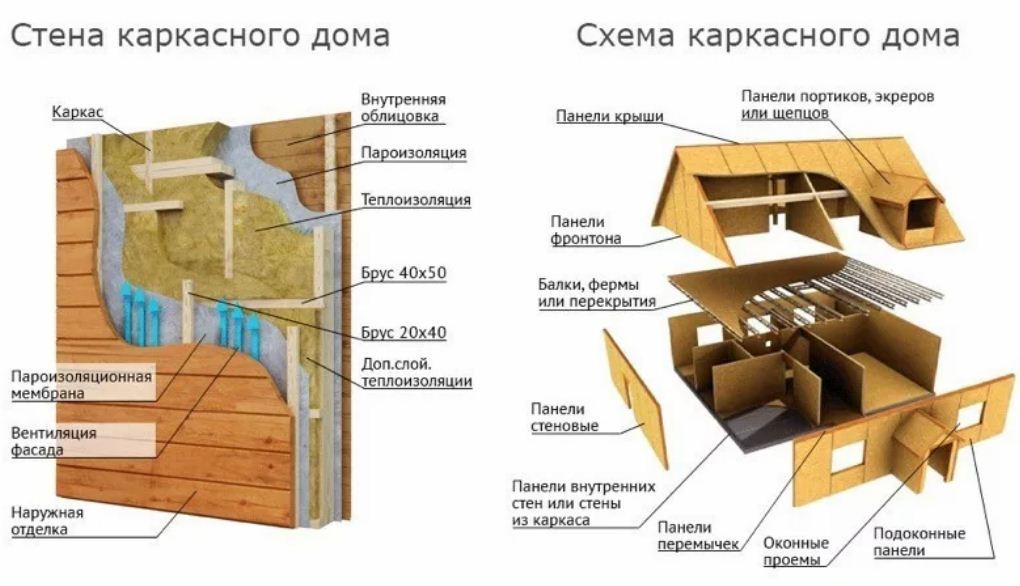

Общая схема устройства жилого дома из плит ОСБ

Но, конечно, идеальных материалов в природе не существует, и даже панели для каркасного строительства имеют ряд недостатков. Но всё же, их не так много, как достоинств:

1. Звукоизоляция. Толщина и особенности технологии, конечно, делают своё дело – такие плиты без применения специальных звукоизоляционных материалов легче пропускают звук, чем многие более традиционные материалы. Но всё же, в панельных домах с этим хуже;
2. Пожароопасность. Да, специальные пропитки существенно снижают уровень горючести, но опасность, хоть и на минимальном уровне, сохраняется – потушить такой дом может быть сложнее;
3. Необходимость точного соблюдения принципов возведения. Каркасный дом с этими плитами действительно можно легко возвести своими руками, но очень важно чётко соблюдать проект. Ведь здание возводится подобно конструктору и при неточной подгонке каких-то элементов могут возникнуть проблемы на дальнейших этапах.

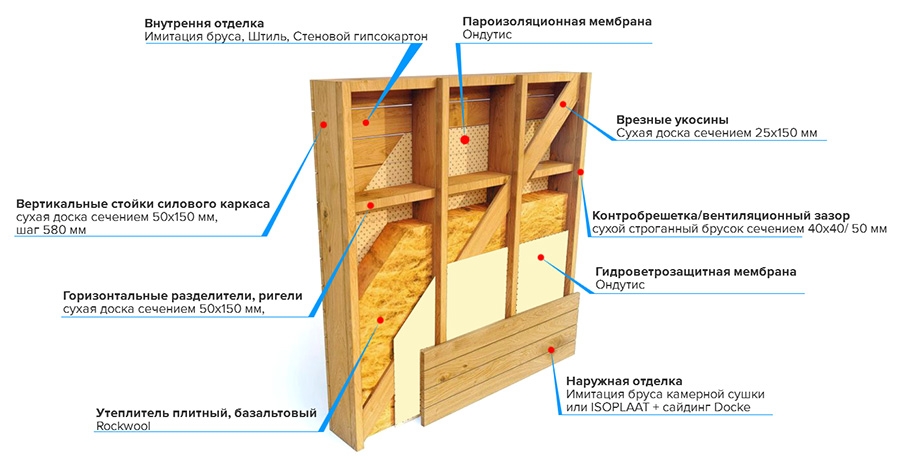

Типовая схема устройства каркасного дома

Выяснив все плюсы и минусы материала, можно перейти к особенностям строительства с его применением. В частности, особенностям строительства самого важного элемента любого дома — фундамента.

В домах из плит ОСБ очень сложно устроить действительно качественную звукоизоляцию.

Фундамент для дома из ОСБ

Каркасные дома, в которых применяются подобные плиты, настолько легки, что не требуют сложного фундамента. Это значит, что задача, касающаяся проектирования и возведения их своими руками, становится значительно проще.

Как силы, так и время на создание основы под строение существенно экономятся. Если же выбирать, какой именно фундамент использовать, то вне зависимости от того, какая почва – строить нужно с использованием буронабивных свай.

Строить его нужно так:

1. Пробурить скважины в земле;
2. Установить арматуру, предварительно засыпав дно мелким щебнем;
3. Залить всё бетоном;
4. Объединить монолитным железобетонным ростверком.

Вентиляционный зазор должен присутствовать в стеновой плите обязательно

Эта технология предпочтительнее не просто так — благодаря ей дерево предохраняют от негативного воздействия почвенной влаги, да и вообще ,негативного воздействия земли. По сути, на сегодняшний день — это наиболее распространённая технология, благодаря своей универсальности, безопасности и дешевизне.

Стоит отметить, что перед постройкой фундамента нужно сделать анализ физических характеристик почвы. Это позволит выбрать необходимый тип основания для дома более точно. Заказать такой анализ можно в специальных лабораториях.

Схема устройства квроли каркасного дома

Технология возведения дома

Когда завершено возведение фундамента, приходит пора для строительства основного объёма здания. Как уже отмечалось раньше, сделать это будет не очень трудно и своими руками благодаря тому, что не нужны подъёмные машины и прочие механизмы, без которых не обойтись при традиционном строительстве.

Фундамент нужно подвергнуть хорошей гидроизоляции. Когда это сделано, начинается сборка дома. Первым этапом будет укладка опорных досок по периметру основы строения, которые должны точно повторять его конфигурацию, как её подает проект.

Схема вычисления расстояния между лагами под обшивку ОСБ

Выбирать доски нужно так, чтобы их толщина соответствовала ширине пазов плиты ОСБ. Соединять их нужно, используя внутри герметик, а для пазов и углов – ещё и саморезы.

Дальше, в качестве вертикальных направляющих используются прочные брусья. Когда выбирается их толщина, то используется тот же принцип, что и с досками – она равна ширине пазов ОСБ. Это позволит последним войти заподлицо. Брусья соединяют попарно саморезами, которыми нужно крепить как внутреннюю, так и внешнюю стороны. Рекомендуемый шаг составляет 15 см.

Особенностью каркасного дома является то, что при сборке углы дома формируют панели. Одна угловая плита входит в паз соседней. Больше никаких манипуляций не надо. Когда основной объём готов, остаётся лишь установить ОСБ для крыши и пола.

Сравнительная таблица видов и особенностей плит ОСБ

Последние уже и предназначены для больших нагрузок, их толщина больше. Уже сверху на них кладут кровельный материал. И делается отделка, например, обшивка.

В качестве вертикальных направляющих необходимо использовать прочные деревянные брусья.

Особенности строительства с использованием плит ОСБ

Общие особенности строительства, когда применяются такие панели, сводятся к нескольким простым моментам:

1. OSB отличаются универсальностью, позволяющей применять их на любом этапе строительства;
2. Материал позволяет возвести дом своими руками меньше, чем за месяц.
3. Строительство, по сути, заключается не в возведении, а в сборке, подобно конструктору. Панели, из которых собирают дом, можно делать под проект. Последнее позволяет избежать ненужных трат из-за необходимости докупать материал, что бывает при обычном строительстве;
4. Вместе с тем, такое строительство требует точного подхода, следования всем расчётам;
5. Вес здания, который даёт толщина материала, позволяет его возводить даже на очень сложных грунтах, а фундамент для него строится быстро и дешево. Но ленточное основание не рекомендуется;
6. Утепление для дома из ОСБ довольное простое и не требующее особых затрат. К тому же, доступны уже утеплённые панели. Они сохраняют нужную температуру внутри здания как зимой, так и летом;
7. Можно вполне обойтись без грунтовки, ведь поверхность ОСБ ровная. Финишная отделка или обшивка может делаться сразу;
8. Усадка и перекосы — это тоже не про данную технологию, если соблюдаются все требования и выбрана правильная толщина.

Схема крепления лаг в каркасном доме

Все они очень ярко характеризуют данную технологию, которая с каждым годом становится всё популярнее.

Видео

Можете посмотреть видео, где специалисты рассказывают о том, как построить каркасный дом своими руками.

Какой толщины ОСБ на стены каркасного дома нужны, если обшивать плитами снаружи

Многие домостроители интересуются, какой толщины ОСБ на стены каркасного дома лучше всего использовать. Ориентировано-стружечные плиты (ОСБ) применяют в строительстве уже достаточно давно. На российском рынке они также пользуются большим спросом. Строительный материал является аналогом стандартных фанерных плит, но имеет свои технико-эксплуатационные преимущества. Прочные панели легко поддаются обработке, абсолютно безопасны для человеческого здоровья и экологии окружающей среды.

Конструкционные особенности плит ОСБ

Перед тем, как определить, какой толщиной ОСБ самостоятельно обшивать каркасный загородный дом снаружи, рекомендуется ознакомиться с характеристиками этого строительного материала.

Конструкция ОСБ плиты включает в себя 3 слоя прессованной щепы из древесины, которые размещены между собой перпендикулярно. Толщина стройматериала зависит от количества слоев и может составлять от 0,6 до 4 см. А от этого параметра зависят характеристики самой ОСБ плиты:

• Жесткость и прочность материала;
• Звуко- и теплоизоляционные свойства;
• Степень влагонепроницаемости;
• Предназначение.

Самые тонкие ОСБ листы применяют для изготовления каркасной мебели, обшивки стен. Плиты средней толщины используют для обустройства кровельной обрешетки. Более толстый стройматериал применяют для укладки половых оснований.

Толщина ОСБ для стен каркасного дома подбирается в зависимости от следующих факторов:

• Предполагаемой нагрузки на плиту;
• Расстояния между опорными стойками каркаса здания;
• Несущей способности самого стройматериала.

Характеристики строительного материала предоставляет завод-изготовитель. Для расчета рабочих нагрузок рекомендуется обратиться за помощью к специалистам. Иногда вместо одного листа, например, если толщина ОСБ составляет 2 см, для обшивки стен каркасного жилого дома снаружи используют две отдельные плиты толщиной 1 см. Это позволяет сделать покрытие более жестким и крепким. При монтаже второй ряд листов укладывают на предыдущий ряд со смещением, чтобы предотвратить образование щелей на стыках.

Преимущества обшивки каркасных конструкций ОСБ листами

Каркасный жилой дом, обшитый ОСБ, считается недорогой, при этом достаточно надежной постройкой. При использовании этого стройматериала обшивку здания можно вполне осуществлять самостоятельно. Для этого не требуются специальные строительные навыки. Главное правильно подобрать толщину материала, крепежные детали и при выполнении монтажных работ четко следовать уже разработанной технологии каркасного домостроения.

Ориентированно-стружечные панели отличаются повышенной прочностью. По своим технико-эксплуатационным показателям они выигрывают у многих других аналогичных стройматериалов.

Для производства ОСБ используется древесная щепа. Сырье предварительно выкладывают несколькими слоями, затем под высоким давлением прессуют. При этом каждый слой предварительно пропитывают специальным клеевым составом.

Независимо от того, какая толщина ОСБ рассчитана для обшивки каркасного частного дома, стройматериал отличается высокими технико-эксплуатационными характеристиками:

• Хорошо поддается обработке. Плиты ОСБ можно резать, распиливать, шлифовать. При этом в местах обрезки пиломатериал не трескается;
• Имеет повышенную прочность. По жесткости и устойчивости к физическим нагрузкам панели не уступают деревянным доскам;
• Для фиксации стройматериала можно использовать любые крепежные детали, предназначенные для дерева – гвозди, саморезы, скобы или специальный монтажный клей;
• Плиты ОСБ обладают хорошей стойкостью к негативным воздействиям окружающей среды. На производстве пиломатериал дополнительно обрабатывают защитными средствами – от плесени, грибка, грызунов и вредных насекомых;
• Материал устойчив к температурным перепадам, ветровым нагрузкам, атмосферным осадкам;
• Ориентировано-стружечные плиты отличаются сравнительно небольшим весом. Стандартный лист толщиной 9 мм весит не больше 20 кг. Это значительно упрощает транспортировку материала на строительную площадку и выполнение монтажных работ;
• Плиты имеют ровную поверхность, поэтому не нуждаются в дополнительной обработке для выполнения облицовочных работ;
• Стройматериал изготавливают из натурального сырья (щепки древесины), а клеевых составов в нем содержится не более 3%. Поэтому он абсолютно не представляет никакого вреда для человеческого здоровья и природной среды;
• Также необходимо отметить, что благодаря однородной структуре пиломатериал не расщепляется и не слоится;
• Стружечные панели ОСБ по сравнению с аналогичными стройматериалами из натурального сырья являются одними из самых дешевых.

Какие ОСБ листы предлагают производители

В зависимости от производственной технологии ОСБ плиты по предназначению разделяют на 4 категории. Каждый строительный материал имеет свои технико-эксплуатационные характеристики.

ОСБ-1

Пиломатериал имеет самый низкий уровень прочности, отличается невысокой стойкостью к воздействию влаги. Такие листы используют для обшивки мебели, производства упаковок.

ОСБ-2

Плиты имеют средний уровень прочности, обладают низкой водостойкостью. Материал можно использовать для обшивки межкомнатных перегородок сухих помещений.

ОСБ-3

Эти плиты уже характеризуются повышенной влагостойкостью. Их можно использовать в качестве обшивочного материала для несущих перегородок каркасных конструкций.

ОСБ-4

Пиломатериал повышенной жесткости, устойчив к механическим воздействиям, не боится влаги и значительных перепадов температур. Применяется в разных строительных проектах.

Для обшивки каркасных домов рекомендуется использовать стружечные плиты ОСБ третьей категории. Это универсальный стройматериал, обладающий всеми характеристиками, необходимыми для жилых построек.

Выбор плит для возведения жилых домов каркасной конструкции

Прессованные стружечные панели, особенно зарубежного производства, отличаются достаточно привлекательным внешним видом. Материал с обеих сторон подвергается шлифовке, щепа лежит плотно, все поверхности и углы плит ровные.

Для производства стройматериала используют чистую древесную щепу, т.е. без коры и прочих отходов. Сквозь прозрачную вяжущую массу хорошо просматривается натуральный рисунок дерева. Поэтому ОСБ плиты применяются не только для черновой обшивки каркасов строительных конструкций, но и для финишной облицовки фасадов и помещений внутри.

Специалисты рекомендуют использовать для каркасных домов марки ОСБ с прочностью от 16 до 24. Эти цифры обозначают допустимое максимальное расстояние между опорными стойками каркаса здания в дюймах. Точная толщина ОСБ для стен каркасного дома определяется в зависимости от выбора финишной отделки фасада и шага установки опорных стоек.

По европейским строительным стандартам в каркасном домостроении допускается использовать ОСБ панели только категории 3 и 4, которые обладают необходимой прочностью и устойчивостью к влаге.

Минимальная толщина конструктивной обшивки жилых зданий каркасного типа должна составлять не менее 0,9 см. Технологически и экономически целесообразная толщина листов ОСБ для внешней обшивки каркасного дома составляет не более 2,2 см. Соответственно средним значением принято считать толщину листов в 1,5 см, с условием, если опорные стойки каркаса устанавливаются с шагом 60 см.

Если планируется облицовка прессованными стружечными плитами стен здания, уже обшитого конструкционным материалом, можно использовать более тонкие листы ОСБ толщиной до 7,5 мм. Размеры облицовочного материала для каркасных конструкций подбираются согласно общепринятым технологическим картам.

Главное помнить, что при облицовке фасадов зданий листы стройматериала можно укладывать как вертикально, так и горизонтально. При этом независимо от выбранного варианта расположения ОСБ листы должны заходить на деревянные бруски нижней и верхней обвязки каждого этажа здания. Это позволит обеспечить полную перевязку каркасного сооружения от фундаментного основания до кровельного перекрытия.

Если при самостоятельном возведении загородного коттеджа каркасной конструкции применяются плиты, ширина которых составляет 1,2 м и более, в конструкции можно не использовать короткие поперечные распорки или диагональные укосины.

Обшивка стен OSB плитами. Как правильно крепить ОСБ плиты к стене снаружи дома.

OSB (ОСБ) или ОСП (ориентированно-стружчатая плита) — современный конструкционный материал, ставший серьезной альтернативой фанере, ДСП и нашедший широкое применение в строительстве каркасных домов и отделке зданий и строений. Плитами OSB обшивают внутренние и наружные стены помещений, полы и крышу. Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала. В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью. О том как различаются виды ОСП листов можно узнать на странице: ОСП листы, их виды, характеристики, размеры.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

• выравнивание плоскости стены;
• создание вентиляционного зазора для утеплителя под ОСБ плитой;
• предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.

Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.

После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.

Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.

После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того, между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов.

Крепление ОСБ плит к деревянному каркасу

При строительстве каркасных домов рекомендации по выбору листов такие же, как и при обшивке ранее возведенных стен. Отличие лишь когда листы выступают в роли элемента жесткости. В этом случае их толщина должна быть не менее 12 мм. Рекомендуемая толщина обычно 15-18 мм.

При монтаже стен с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим оба.

Как крепить стены к каркасу с использованием обрешётки

Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.

Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.

При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.

При креплении ОСБ плит без  использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для создания вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.

Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.

Монтаж ОСБ на стены каркасного дома без обрешётки

Среди способов обеспечения каркасу жесткости оптимальными считаются три способа, которые можно комбинировать между собой:

Крепление листовых материалов к стойкам каркаса внутри дома;

Укосины между стойками каркаса;

Крепление листовых материалов к стойкам каркаса снаружи дома.

Когда листы ОСБ монтируются к стойкам каркаса снаружи дома, то обрешётка между листами и стойками каркаса приводит к снижению жесткости почти в два раза. Поэтому для обеспечения максимальной прочности конструкции из неё исключают эту обрешетку. Без обрешетки пропадает вентзазор, поэтому рекомендуется такую обрешетку крепить поверх листов ОСБ. На OCБ крепят гидроветрозащитную паропроницаемую плёнку, далее обрешетку, и сверху любой подходящий фасадный материал: сайдинг, профнастил, дерево, фасадные панели и так далее.

Так, например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».

Описанный выше вариант предпочтителен. Но есть и другие способы. Когда нужно чтобы закрепленные к стойкам листы ОСБ выполняли роль фасада, и на них сверху ни чего не монтируется, то вентиляционный зазор можно организовать между стойками каркаса. Для это пространство между стойками каркаса заполняется утеплителем не полностью. Оставляют 2-3 см для вентиляционного зазора между утеплителем и листами ОСБ. Гидроветрозащитную паропроницаемую пленку крепят к каркасу с помощью реек. Так чтобы эти рейки оставались между стойками — по двум сторонам к каждой стойке.

Компромиссным вариантом служит использование косой обрешетки. Она укладывается под углом 45 градусов. Это способствует повышению жесткости по сравнению с прямой обрешеткой. Для увеличения жесткости в качестве такой обрешетки лучше подходят доски толщиной 25 мм. Доска крепится к каждой стойке каркаса двумя гвоздями. В связи с повышенным расходом материалов и сложностью работ такой способ применяется крайне редко, поэтому нет статистической информации об эксплуатационных характеристиках построенных домов.

Крепление ОСБ плит к металлическому каркасу

Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

Общие правила монтажа ОСБ плит к стене

Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.

• Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
• Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
• Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
• Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Какой стороной крепить ОСБ листы

Все стороны ОСБ листов не отличаются по составу. Но есть отличия в поверхностях. Часто одна сторона гладкая, а другая шероховатая. В этом случае при монтаже плит на стены с внешней стороны здания листы лучше крепить гладкой стороной наружу. При такой ориентации дождевая вода не будет скапливаться в таких количествах в неровностях плиты. Вода способствует ускорению разрушения плиты. Защита листов от проникновения в них воды способствует увеличению их долговечность.

При монтаже плит на крыше под кровлей, в свою очередь, ОСБ листы рекомендуют располагать шероховатой стороной вверх для того, чтобы по ним было не скользко ходить во время работ по обустройству крыши.

При монтаже ОСБ плит в, защищенных от воздействия влаги, местах выбор их ориентации не оказывает существенного влияния на последующую эксплуатацию.

Защита стены от мышей, птиц и насекомых

В большинстве случаев монтажа OSB листов снаружи дома предусмотрен вентзазор. По нему движется воздух, который поступает снизу стены из окружающего пространства и выходит сверху обратно в атмосферу. Глухая заделка вентзазоров с какой-либо из сторон не допустима. Иначе вместо вензазора получается замкнутая воздушная полость.

В вентиляционный зазор могут проникать, осы, мыши, мелкие птицы и строить там гнёзда, нарушая тем самым характеристики стены. Поэтому рекомендуется предусмотреть защиту, на этапе её строительства или ремонта.

Есть несколько вариантов защиты стены от грызунов, птиц и насекомых, рассмотрим их.

1. Защита с помощью металлических сеток и листового метала с мелкими отверстиями. Лучше использовать нержавеющий метал, который не будет подвергаться коррозии. Сетку или полоски метала крепят снизу и сверху стены за ОСП листами, чтобы они не влияли на внешний вид дома.

2. Малярная сетка. Отличается от предыдущего варианта низкой ценой и меньшей прочностью.

3. Перфорированный фасадный материал в нижней и верхней части стены. Например, в случае сайдинга это перфорированные софиты.

После монтажа ОСБ листов можно приступать к заделке швов и дальнейшей отделке. О том как правильно заделывать зазоры, какой материал заделки и в каких случаях выбирать можно узнать в отдельной статье: правильная заделка стыков ОСБ.

как обшить,толщина OSB для стен

Каркасный дом из ОСБ – это надежная и недорогая постройка, обшивку которого можно произвести самостоятельно.  Для сооружения здания следует подобрать подходящий материал и правильно скрепить все детали.

Свойства ОСБ панелей

Ориентированно-стружечные плиты обладают высокой прочностью. По своим характеристикам они значительно превышают многие древесные изделия, которые используют в строительстве домов.

Изготавливают OSB плиты из древесной щепы, которая выкладывается в несколько пластов и прессуется под высоким давлением. Каждый древесный слой пропитывается специальным клеевым веществом. Взаимно перпендикулярное построение древесной стружки значительно повышает износостойкость плит.

ОСБ панели имеют высокие эксплуатационные свойства:

1. Легкость обработки материала. Плиты можно пилить, резать и шлифовать. В местах распила не образуется трещин.
2. Прочность. По своей стойкости и жесткости ОСБ не уступают крепкой доске. Благодаря волокнистой плотной структуре материал можно скрепить с помощью различных крепежных элементов – скобы, саморезы или гвозди. Также панели хорошо соединяются любым строительным клеевым раствором.
3. Устойчивость атмосферным изменениям. Листы высокого качества подвергаются дополнительной обработке от грибка и плесени. Такая технология изготовления позволяет выдерживать дождевые осадки и хорошо переносить температурные изменения.
4. Небольшой вес изделия. Девяти миллиметровая  панель весит не более двадцати килограмм. Поэтому ее несложно перевозить и переносить во время строительства.

Ориентировочно стружечный материал является безвредным материалом, так как он состоит из натуральных древесных частиц, а содержание клеевых веществ в нем не превышает трех процентов.  За счет ровной поверхности плиты перед покраской и облицовкой не нужно дополнительно обрабатывать.

ОСБ панели благодаря однородной структуре не слоятся и не расщепляются. По сравнению с другими натуральными материалами, которые используют для постройки зданий, стружечные плиты имеют невысокую стоимость.

Какие плиты подойдут для строительства каркасного дома

Ориентировочно – стружечные плиты в зависимости от способа изготовления и строительного назначения делят не четыре категории. Каждый вид материала имеет свои особенности, которые влияют на сферу использования в строительстве:

1. ОСБ 1. Материал имеет невысокую устойчивость к влаге и пониженный уровень прочности. Его используют для производства упаковок, мебели или обшивки.
2. ОСБ 2. Плита не обладает водостойкостью и относится к средней категории жесткости. Хорошо подходит для изготовления стенных перегородок в сухих помещениях.
3. ОСБ 3. Влагоустойчивое изделие, которое можно применять для сооружения несущих перегородок.
4. ОСБ 4. Высокопрочный материал устойчивый к различным механическим воздействиям. Такие панели не подвергаются воздействию влаги и хорошо переносят температурные изменения. Используется для различных видов строительства.

Для сооружения каркасных домов чаще всего применяют ориентированно-стружечные панели третьего класса.

Инструкция строительства дома из ОСБ плит

Для строительства каркасного здания часто плиты заказывают согласно размерам заранее подготовленному проекту.

Возведение фундамента

Панели ОСБ – это достаточно легкий материал, потому для строения дома подойдет любой вид фундамента. Чаще всего применяют ленточную основу, которую несложно сделать самостоятельно:

• после выравнивания строительной площади провести полную разметку участка согласно задуманной планировке;
• вырыть траншею глубина, которой зависит от особенностей грунта и уровня его промерзания – от восьмидесяти сантиметров до полутора метра;
• утрамбовать почву на дне углубления;
• устелить два слоя гидроизоляционного материала;
• сверху присыпать смесью – одно ведро песка и три такие же емкости щебня;
• поставить опалубку из панелей ОСБ;
• в траншею установить армированный каркас;
• поверх сделать бетонную заливку и выровнять ее с помощью гидроуровня.

После полного застывания бетонного раствора на фундамент покрывается пленочным материалом для гидроизоляции.

После этого сверху сооружается деревянный каркас, который включает:

• обвязку низа с помощью бревен;
• установку вертикальных опор для стен;
• закрепление напольных досок и лаг;
• сооружение стропильной системы крыши из брусьев.

Готовый деревянный каркас обшивается высококачественными ориентированно-стружечными панелями.

Обшивка пола

ОСБ панели соединяются на лагах прямыми краями. Вокруг каждой стружечной плиты должен оставаться трехмиллиметровый зазор.

Листы укладываются центральной осью к брускам на полу перпендикулярно.  Каждая плита должна соединяться с предыдущей ОСБ панелью на лагах или иметь на концах дополнительную опору со специальным скреплением «паз – гребень».

Крепятся листы с помощью гвоздей. Для дополнительной прочности контракции используется клеевые растворы.

Крепление ОСБ плит на стены

Для отделки несущих конструкций используют ориентированно – стружечный материал толщиной двенадцать миллиметров.  Для улучшения теплоизоляции изначально проемы заполняются минеральной ватой.

Установка листов на стенах может проводиться как горизонтально, так и вертикально.  В оконных и дверных проемах соединяются панели с зазором в три миллиметра.

Скрепляют плиты с помощью кольцевых или спиральных гвоздей. На соединении стружечных листов их вбивают через каждые пятнадцать сантиметров, а к опорам расстояние между гвоздями увеличивается вдвое.

Установка ОСБ панелей на крыше

Качество укрепление обшивки зависит от ровности каркасной основы крыши. Для установки подбираются крепкие не поврежденные панели, которые правильно хранились и перевозились.

Короткие участки листов соединяются на стеновых и потолочных подпорах. Остальные панели для скрепления должны иметь на концах разметку гребень и паз и опираться на вспомогательные опоры. Каждый лист ОСБ должен лежать как минимум на двух деревянных основах.

Закрепляется обшивка спиральными гвоздями длиной пятьдесят один миллиметр. На стропильных обрешетках крепления монтируются на расстоянии тридцать миллиметров, а на соединении краев плит гвозди вбивают через каждые пятнадцать сантиметров.

От края ОСБ панели до саморезов или гвоздей должен соблюдаться минимальный промежуток один сантиметр. При обшивке дымохода соблюдается дистанция, предусмотренная правилами строительной безопасности.

Крепление ОСБ материала выполняется согласно установленным правилам:

• между панелями и фундаментом оставлять десятиметровый зазор для защиты от влаги;
• соблюдать расстояние между гвоздями или саморезами не менее пятнадцати сантиметров;
• при вкручивании крепления отступать на один сантиметр от края листа;
• соединять панели не плотно, оставлять трехмиллиметровый зазор между ними.

Построить каркасный дом из ОСБ панелей несложно. Главное залить крепкий фундамент, ровно соорудить каркас и произвести обшивку ориентированно-стружечными листами согласно всем правилам их установки.

Толщина стен каркасного дома для постоянного проживания

Застройщиков, которые решили возводить дом по новым технологиям, интересует, какая должна быть толщина стен каркасного дома, чтобы обеспечить надежную теплоизоляцию. Несмотря на высокое качество современных технологий, люди не слишком склонны доверять им. Привычнее считать, что тонкая каркасная стена не сможет заменить двойную блочную кладку. Однако при соблюдении технологий строительства она может быть надежнее кирпичной стены.

Сложно однозначно сказать, какой должна быть толщина стен каркасного дома для зимнего проживания. Для этого нужно учитывать такие факторы, как:

• материал внешней и внутренней обшивки;
• утеплитель;
• климатические условия;
• толщина бруса.

Устройство каркасных стен

Стены каркасного дома состоят из нескольких слоев. Именно это позволяет им быть теплыми. Воздушная подушка, которая отделяет утеплитель от внутренней и внешней обшивки, помогает сохранять тепло. Стены имеют такие слои:

1. Внешняя отделка – является крайним наружным слоем. Ее делают из сайдингов, навесных конструкций, штукатурят стену, обшивают вагонкой или деревом. Определяющими факторами при выборе являются бюджет и предпочтения хозяев. Внешнюю отделку могут наносить сразу на плиты ОСБ или делать дополнительный каркас. Последний создает воздушное пространство между стеной и обшивкой, что помогает сохранять тепло в доме.
2. Плиты ОСБ – предназначены защищать утеплитель от механических повреждений и служить основанием для внешней отделки.
3. Следующим слоем является гидроизоляция. Она может быть в виде полиэтиленовой пленки или специальной мембраны. Специальные гидроизоляционные материалы отличаются от обычных тем, что выводят пар из стен и не позволяют образоваться конденсату внутри конструкции.
4. Утеплитель – будет определять толщину стен. Это самый важный элемент конструкции, с которым необходимо определиться до начала строительства. Размер теплоизолятора влияет на сечение бруса. Эти параметры должны быть аналогичными. Если толщина утеплителя 20 см, то и сечение бруса тоже должно быть 20 см.
5. Пароизоляцию укладывают на утеплитель с внутренней стороны. Она выводит влагу из стены и не позволяет пару проникать в середину.
6. Затем опять следуют ОСБ плиты. Они будут основой для внутренней отделки.
7. Последним слоем является внутренняя отделка. Чаще всего ее делают из гипсокартона. Он позволяет скрыть все неровности и подготовить поверхность под обои, покраску, декоративную штукатурку и др.

Что влияет на толщину стен?

Важным фактором являются климатические условия, в которых возводится дом. Если это северные районы, где часто дуют ветра, то толщина стены каркасного дома для постоянного проживания должна быть больше обычного. В таких условиях, как правило, необходимо сделать двойное утепление. Бывают случаи, когда достаточно тонкого каркаса. Но чаще всего выбирают средний вариант.

Перед постройкой рекомендуется изучить таблицу по теплосопротивлению ограждающих конструкций для конкретного региона. Данные приведены в строительных нормах и правилах (СНиП) СП 31-105-2002 “Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом” в главе “Теплозащита”.

Самыми распространенными утеплителями для стен каркасного дома являются минеральная вата и пенопласт. Вату обычно берут толщиной 15-18 см. Если прибавить к этим размерам обшивку, внутреннюю и наружную отделку, то получится стенка порядка 22-24 см.

При утеплении пенопластом используют плиты толщиной 10 и 5 см. Это позволяет уложить их в 2 слоя, тем самым повысив теплоизоляционные характеристики. Каждый слой укладывается так, чтобы стыки одного приходились на середину плит другого. Благодаря такому способу можно избежать так называемых мостиков холода, через которые происходит потеря тепла.

Насыпные утеплители используют чаще для хозяйственных построек. Теплоизолирующими материалами выступают керамзит, опилки, полистирол или солома. Их размещают в готовых стеновых конструкциях. Загоняют теплоизолятор с помощью специального оборудования. Данный материал в основном используют для утепления потолка или полов. В стенах он постепенно усаживается, и в верхних частях стены могут образовываться пустоты, поэтому необходимо применять оборудование для утрамбовки материала. Толщина стен с насыпным утеплителем будет немного больше.

SIP-панели продаются в уже готовом виде. В качестве утеплителя для стен используется пенополистирол, а обшивка выполнена из древесных материалов. Толщина панелей составляет от 124 до 224 мм.

Внутренняя и внешняя отделки могут увеличить толщину стены на 2-10 см каждая. Стоит учитывать, что при использовании вентилируемых фасадов лучше делать воздушную прослойку 1-2 см, дабы улучшить теплоизоляционные свойства каркаса. При увеличении стены за счет внутренней отделки сокращается пространство комнат. Поэтому дополнительное утепление лучше делать снаружи. Оптимальным материалом для этих целей будет пенопласт. Он имеет низкую гигроскопичность и предотвратит попадание влаги на внутренний слой утеплителя. Особенно это актуально, если в качестве первого слоя используется минеральная вата.

Процесс утепления каркасных конструкций

Утепление выполняется в несколько этапов:

1. Подготовительные работы.
2. Гидроизоляция и пароизоляция.
3. Теплоизоляция.
4. Обшивка.

На первом этапе каркас очищают от мусора, грязи и пыли. Деревянный каркас при необходимости зашкуривают, чтобы не было острых элементов. Все выступающие крепежные детали загибают или забивают. Мелкие щели шпаклюются, а крупные заполняют монтажной пеной. Если есть влажные или сырые участки на каркасе, их высушивают строительным феном.

Гидроизоляцию укладывают поверх утеплителя с наружной стороны каркасной конструкции и в местах опоры на фундамент. Она предусматривает защиту теплоизолятора от атмосферной влаги. Пароизоляцию укладывают с внутренней стороны, чтобы предотвратить попадание влаги со стороны помещения. В обоих случаях пленка или мембрана стелется внахлест. Края должны заходить друг на друга на 10-15 см.

Места стыков проклеиваются скотчем для лучшей герметичности. Изоляция должна плотно прилегать к утеплителю. Крепят пленку к деревянным брускам строительным степлером. Особенно важно качественно сделать гидро- и пароизоляцию, если используется минеральная вата. Среди всех утеплителей она имеет наибольшую гигроскопичность.

Теплоизоляцию укладывают между опорами каркаса. Поскольку выбор утеплителя происходит до начала постройки, расстояние между стойками следует делать такое, чтобы теплоизолирующий материал плотно входил между ними. Для минеральной ваты опоры должны быть на расстоянии 580 мм друг от друга. Для пенопласта и экструдированного пенополистирола необходимо 600 мм. А для пенополиуретана это не имеет значения, поскольку его задувают в жидком виде.

Минеральную вату крепят на специальные дюбели. Необходимо исключать любые зазоры между стойками и ватой, чтобы не было мостиков холода. Пенопласт можно закрепить с помощью клея или дюбелей с широкой шляпкой.

Установка обшивки будет зависеть от утеплителя. Если для термоизоляции используется минеральная вата, то ей необходима воздушная подушка для удаления влаги. После гидроизоляции отступают 5-10 см и крепят обшивку. Для плотных утеплителей типа полиуретана или пенополистирола нет необходимости делать воздушную прослойку. Обшивку можно устанавливать прямо на термоизолятор.

Дополнительное утепление

При необходимости дополнительного слоя теплоизоляции используют пенопласт. Его крепят на ОСБ плиту с внешней стороны. Вначале на обшивку застилают пароизоляционную пленку или мембрану. Она нужна для вывода влаги с первого слоя утеплителя. Затем устанавливают пенопласт. Обычно хватает толщины от 5 до 10 см. При необходимости все стыки шпаклюются.

Затем утеплитель закрывают гидроизоляцией. Для этого можно использовать:

• полиэтиленовую пленку;
• современные влагозащитные паропроницаемые мембраны;
• OSB-3.

Края изоляции должны заходить друг на друга на 10 см, а стыки проклеивают скотчем или специальной лентой. После этого сверху клеят армирующую сетку. Для защиты краев утеплителя применяют пластиковые или металлические уголки. Для обшивки наносят слой штукатурки, кладут декоративную плитку или используют вагонку.

При правильном выборе материалов и соблюдении всех технологий строительства каркасный дом не уступает блочному и даже превосходит его по определенным параметрам.

Структурная обшивка (фанера / OSB) в наружных стенах

Во время урагана, торнадо или сильного ветра системы стен могут подвергнуться структурным сбоям и повреждению водой из-за открытой обшивки, незапечатанных стыков или проникновений в конструкционную обшивку стены или повреждения ураганом может позволить дождевой воде попадать в здание, вызывая серьезные повреждения, включая насыщение изоляции и гипсокартона, что потенциально может привести к значительному повреждению обшивки, полов, внутренней отделки и домашнего имущества.

Полностью обшитая стеной из фанеры или OSB, должным образом соединенная с фундаментом внизу и крышей наверху, представляет собой прочный барьер, который противостоит постоянным силам ураганов, торнадо и сильных ветров. Ветровые нагрузки являются наиболее распространенными нагрузками, которым должны выдерживать сдвиговые стены. Стены, работающие на сдвиг, представляют собой стены, состоящие из панелей со связями (также известных как панели, работающие на сдвиг), чтобы противостоять эффектам боковой нагрузки, действующей на конструкцию. Правильное крепление или соединение предотвращают поперечное смещение стенок и, в свою очередь, остальной конструкции от бокового перекоса, смещения или опрокидывания во время сильного ветра или сейсмического события.

Новое строительство и модернизация — это возможности обновить внешнюю структурную обшивку для соответствия стандартам и строительным нормам и решить, является ли выбор вышеперечисленной стратегии для дополнительного уровня защиты правильным выбором для проекта.

Международный жилищный кодекс (IRC) требует, чтобы внешние компоненты здания и их приставки были способны противостоять проектному давлению ветра. Для некоторых регионов с сильным ветром IRC требует ветрового расчета в соответствии с другими методами, включая Международный строительный кодекс (IBC) (2018 IRC R301.2.1.). Дома, расположенные в прибрежных районах с сильным ветром, включая регионы, подверженные ураганам, обычно требуют усиленного крепления, которое может выдерживать более высокие скорости ветра, чем в остальной части страны. IRC определяет подверженные ураганам регионы как районы вдоль побережья Атлантического океана и Персидского залива, где скорость ветра превышает 115 миль в час, а также Гавайи, Пуэрто-Рико, Гуам, Виргинские острова и Американское Самоа (см. Карту ветров IRC на вкладке «Климат»). Уточните в местном строительном отделе, находится ли дом в районе, подверженном ураганам, и если местные требования превышают требования IRC.

Раздел R602 IRC 2018 определяет минимальную толщину обшивки стен и требования к креплению структурных панелей. См. Таблицу IRC R602.3 (3) ниже для получения информации о минимальной длине пролета деревянных конструкционных панелей, толщине, размере гвоздей, расстоянии между гвоздями, проникновении гвоздей и расстоянии между стойками для различных категорий воздействия ветра.

Таблица 1 . Требования к обшивке стен деревянными конструкционными панелями, устойчивыми к ветровому давлению. (Источник: IRC 2018)

Раздел R602.10 IRC содержит предписывающие детали конструкции и требования к линиям стен и стеновых панелей со связями для зданий, подверженных воздействию ветра с разной скоростью.

Крепление торцевой стены фронтона также является требованием для получения серебра в программе Fortified Home, проводимой Страховым институтом бизнеса и безопасности дома (IBHS), которая предлагает рекомендации, передовой опыт и добровольные строительные стандарты и программы для строительства в районах, подверженных стихийным бедствиям. районы, включая зоны ураганов и сильных ветров.Стандарт IBHS Fortified Home ™ разработан, чтобы сделать дома более устойчивыми и долговечными; руководство доступно для новостроек и существующих домов в зонах ураганов и сильных ветров. В Укрепленном доме три уровня: Укрепленная крыша ™ сосредоточена на крыше; Fortified Silver специализируется на свесах крыш, защите проемов, торцах фронтона и приставных конструкциях; Fortified Gold фокусируется на связывании всех компонентов конструкции вместе. Программа IBHS Fortified Home включает следующие дополнительные вышеприведенные рекомендации и требования к конструкционной обшивке.

• Ударопрочность стен — Убедитесь, что все внешние стены построены с использованием стеновой системы, обеспечивающей, как минимум, сопротивление ветровому давлению и удару обломков, обеспечиваемое деревянными конструкционными панелями OSB толщиной 7/16 дюйма, прикрепленными к деревянный каркас стен.
• Для обшивки торцевых стен фронтона — Концевые стены фронтона должны иметь конструктивную обшивку стен (минимум 3/8-дюймовой фанеры или OSB или аналогичного материала).
• Для крепления торцевых стен фронтона — Необходимо закрепить торцевые стены фронтона.См. Руководство BASC по боковым распоркам торцевых стен фронтона.

Как установить наружную конструкционную обшивку и конструкцию внутренней стены, работающей от сдвига

• Наружные стены с деревянным каркасом должны быть полностью обшиты, включая участки над или под проемами в стенах, с толщиной минимум 7/16 дюйма. деревянные конструкционные панели. Внутренние стены, работающие на сдвиг, должны быть полностью обшиты, включая участки над или под проемами в стенах с минимальной толщиной 7/16 дюйма. деревянные структурные панели на обеих сторонах стен.
• Стены непрерывно обшиваются конструкционной обшивкой (OSB или фанера).
• Минимум 3/8 дюйма Для двускатных торцевых стен требуются структурные панели обшивки. Фронтальные торцевые стены необходимо привязать к конструкции. Они могут включать стальные соединительные пластины или хомуты. Соединения следует выполнять в верхней и нижней части торцевой стены фронтона.
• Ураганные зажимы или анкеры для каркаса требуются для всех соединений стропила к стене.
• Обшивка стены верхнего и нижнего этажа должна быть прибита к общей бортовой доске.
• Нет формы прерывистых распорок (например,g., металлическая обвязка) допускается на наружной стене. Прерывистые связи можно использовать только для внутренних линий стен.
• Прибивка стеновых обшивок должна быть увеличена до 8d кольцевого стержня или 10d гвоздей на 4 дюйма по центру по краям и 6 дюймов по центру в поле.
• Структурная деревянная обшивка должна быть расширена до прилегания к пластине подоконника и прибита к пластине подоконника с помощью 4-дюймового гвоздя по центру по краям. Структурная деревянная обшивка должна быть прибита к ободочной доске, если она имеется, с помощью стержня с кольцом 8d или гвоздями 10d с шагом 4 дюйма по центру вдоль как верхнего, так и нижнего краев обода.См. Рисунок 1.

• Прикрутите прижимной соединитель к стене через шпильку. См. Анкерные кронштейны и ремни, используемые в качестве соединителей на Рисунке 2.
• Установите водостойкий барьер (WRB) на структурную обшивку.

Обшивка внешних стен | HomeTips

Большинство новых стен нуждаются в обшивке, чтобы укрепить их, использовать в качестве основы для крепления сайдинга и / или для усиления изоляции.Существующие стены обычно не требуют обшивки, если только вы не снимаете старый сайдинг и не применяете другой тип, который требует обшивки. Обязательно ознакомьтесь с инструкциями производителя сайдинга и местными нормативами, чтобы определить, требуется ли обшивка. Если вам нужна помощь с обшивкой сайдинга, обратитесь к местным подрядчикам по сайдингу. Обшивка из фанеры часто является предпочтительным материалом из-за ее прочности и простоты обращения. Georgia Pacific

Существует два типа обшивки: структурная и неструктурная.

Структурная обшивка

Этот тип является неотъемлемой частью каркаса дома. Он связывает между собой стеновые стойки, обеспечивая прочность на сдвиг и жесткость, а также образует прочную основу для крепления сайдинговых материалов. Большинство структурных обшивок не добавляют большой изоляционной ценности.

Обычная структурная обшивка включает фанеру, плиты с ориентированной стружкой (OSB), вафельные плиты и гипсокартонные плиты для наружных работ.

При выборе панелей из фанеры, OSB или вафельных плит убедитесь, что они подходят для обшивки стен, и выберите подходящую толщину.Хотя для некоторых приложений можно использовать панели толщиной всего 5/16 дюйма, обычно рекомендуется потратить немного больше на более прочные панели размером 1/2 дюйма. Самый распространенный размер панелей — 4 на 8 футов, но вы также можете получить некоторые продукты в листах размером 4 на 9 и 4 на 10 футов.

С помощью оцинкованных гвоздей 6d (2 дюйма) прикрепите панели (обычно горизонтально) к стойкам стены, расположив гвозди на расстоянии 6 дюймов друг от друга по краям панелей и 12 дюймов в середине панели (или в соответствии с вашими местными строительными нормами).Оставьте зазор на расширение 1/16 дюйма между торцами панели и 1/8 дюйма между краями панели.

Неструктурная обшивка

Обшивка этого типа не увеличивает значительно прочность стены, но может значительно повысить ее изоляционные свойства. Панели из жесткого пенопласта и целлюлозного волокна могут быть прикреплены непосредственно к стойкам стен или каменным стенам, под или над структурной обшивкой (в зависимости от требований к установке гвоздей) или, в некоторых случаях, поверх существующего сайдинга перед повторным сайдингом.

Двумя наиболее распространенными типами материалов для обшивки пенопласта являются экструдированный полистирол или полиизоцианурат.Полиизоцианурат имеет более высокие значения изоляции (R) на дюйм (до R-8,7 на дюйм), чем полистирол.

Пенопласт толщиной от 3/8 дюйма до 4 1/4 дюйма. Для покрытия существующего сайдинга обычно используются толщины 1/2 дюйма и 3/4 дюйма. Стандартные панели имеют размеры 2 на 8, 4 на 8 и 4 на 9 футов, хотя некоторые из них можно приобрести в виде фальцованных веером панелей длиной до 50 футов. Эта внешняя обшивка из гипсокартона облицована стекловолоконными матами вместо бумаги, чтобы помочь противостоять плесени и грибку.Georgia Pacific

Какой тип панелей выбрать и какой стороной обращать наружу, зависит от состава ваших стен и сайдинга, который вы применяете. Используйте панели с отражающей алюминиевой или матовой облицовкой под кирпич, штукатурку и некоторые деревянные сайдинги. Панели без фольги обычно рекомендуются под сайдингом из алюминия, винила и дерева.

Большинство панелей из пенопласта и целлюлозы чрезвычайно легкие и их можно разрезать универсальным ножом. Прибейте панели к стойкам стены с помощью оцинкованных гвоздей с большой головкой, достаточно длинных, чтобы проникать в стойки не менее чем на 1 дюйм.Расставьте гвозди в соответствии с инструкциями производителя. (Поскольку эти панели не являются конструктивными, обычно достаточно 12-дюймового интервала.) Забейте гвозди заподлицо, стараясь не раздавить панели последним ударом молотка.

Правила пожарной безопасности и соображения безопасности могут повлиять на способ применения неструктурных панелей из-за их горючести. Обязательно следуйте инструкциям производителя в этом отношении.

О Доне Вандерворте

Здание с здравым смыслом: Обшивка наружных стен 101

Для большинства строителей и бригад самый большой вопрос, когда дело доходит до обшивки стены, заключается в том, «должны ли мы делать это, пока стена возводится. землю, или после того, как мы ее выдержим? » Для других, которым необходимо добавить пену снаружи, некоторые начинают задаваться вопросом: «Если мне нужно добавить эту изоляционную пенопластовую плиту, действительно ли мне нужно везде использовать деревянную обшивку, или пена может заменить некоторые из них?» Со всеми изменяющимися кодами многие также начинают задаваться вопросом, остается ли то, что мы делали в прошлом, лучшим методом, или есть более простые и лучшие способы сделать это сейчас?

Что и почему?

Если бы мне пришлось резюмировать обшивку, я бы назвал ее; Материал, используемый для ограждения и защиты конструкции (вместе с ее содержимым), который также помогает обеспечить необходимую структурную жесткость и поддержку, необходимую для этой сборки. Для большинства жилых конструкций наиболее типичными материалами, используемыми в настоящее время, являются OSB или фанера, в то время как в некоторых коммерческих стеновых конструкциях используется специализированный продукт типа гипса.

Горизонтально или вертикально?

В течение многих лет многие из нас просто устанавливали обшивку горизонтально и использовали гвоздь за 16 пенсов, вставленный между листами, чтобы обеспечить пространство для расширения и уменьшить набухание, вызванное попаданием влаги между двумя листами.С изменениями кодов (вызванными, главным образом, более глубоким пониманием сейсмических поперечных сил и того, что требовалось, чтобы предотвратить раскачивание стены от ветра …), в некоторых областях стало требованием начать обшивать углы и некоторые другие области. вертикально.

Как вы понимаете, это привело к тому, что многие начали спрашивать, хороша ли обшивка этих областей по вертикали, как насчет остальной части дома, должны ли мы вернуться к горизонтальному положению в этих областях или просто продолжать делать это вертикально? Что ж, за исключением, возможно, нескольких больших окон, переход на 100% вертикальное положение легко выигрывает, особенно если учесть еще несколько неожиданных преимуществ.Ужасный волнистый шов панели перестает быть проблемой — низкий, и вот, количество утечки воздуха потребовало серьезного ныряния. Ну, вы помните, что зазор расширения 1/8 дюйма, который требуется для расширения и сжатия — теперь он падает на балку, устраняющую этот путь.

Вертикальная установка обшивки:

Это снимок, который я сделал во время презентации в местном учебном центре 372 в Таскалусе, который в основном предлагает программы, связанные с сварка и сантехника.Они создали этот макет из двух историй, чтобы помочь им в обучении, и он оказался отличным примером. Для одноэтажного дома обшивка должна проходить от низа самого нижнего элемента каркаса до верха самого высокого элемента каркаса (как показано синим).

Для многоэтажных зданий нижняя обшивка должна доходить до низа самого нижнего элемента каркаса и доходить до середины краевой балки (как показано красным). Следующая деталь над ней должна иметь компенсационный шов 1/8 дюйма, заканчивающийся на верхней пластине или в средней точке следующей балки обода.Для получения дополнительной информации об этих подключениях и других передовых методах вы можете посетить сайт APAwood.org.

Шагая на ступеньку выше:

Хотя фермы с приподнятым каблуком все еще считаются областью «зеленого строительства» в настоящее время, с заявленной целью ICC, AIA и других, стремящихся достичь чистой -нуль к 2030 году, можно ожидать, что вскоре они станут обязательными. Они не только хороши с точки зрения теплового КПД, но и позволяют расширить оболочку, устраняя некоторые распорки (обеспечивая большую изоляцию), необходимость в перегородках, но также помогают создать более прочную конструкцию.

Маркировка обшивки:

Один из самых запутанных аспектов для многих — понимание того, что означают оценки на пиломатериалах.

1. Обычно это называется «класс панелей», который может относиться к сорту шпона или его предполагаемому использованию.
2. Span Rating — в некоторых случаях вы увидите два числа, разделенных косой чертой, а в других случаях вы можете увидеть только одно. Левая цифра — это максимальное расстояние при использовании для обшивки крыши с большими размерами поперек опор, а правая — для настила пола.
3. Иногда вы можете встретить здесь одно из двух терминов:
   • Размер для интервала относится к панели, которая обрезана немного короче, чтобы при установке с надлежащим зазором расширения она была равна ее номинальному размеру.
   • Язычок и канавка
4. Классификация склеивания относится к степени воздействия, основанной на суровости и продолжительности погодных условий и воздействия влаги, на которую рассчитаны панели.
5. Декларация толщины производственного стана
6. Идентификационный номер производственного стана
7. Продукт соответствует Добровольному стандарту на продукцию (обычно PS 1-09 для строительной и промышленной фанеры и PS 2-10 для деревянных строительных панелей)
8. Продукт соответствует номинальным характеристикам APA Стандарт панели
9. Продукт соответствует стандартам HUD
10. Категория характеристик связана с обозначениями номинальной толщины панели, используемыми в IRC и IBC.

OSB или фанера для крыш, стен и полов, что лучше?

OSB v Фанера — что лучше?

Есть вероятность, что если вы пройдете жилую застройку домов с деревянным каркасом, у него будет OSB (ориентированно-стружечная плита) в качестве внешней обшивки . Если считать черновые полы, крыши и обшивку стен, OSB занимает около 70% рынка деревянных обшивок в Северной Америке по сравнению с фанерой.У обоих продуктов есть свои преимущества и недостатки; мы рассмотрим их, начиная с их состава, и исследуем, «что лучше?» Особенно в отношении использования OSB или фанеры для крыш, стен и полов.

OSB изготавливается из небольших древесных стружек прямоугольной формы из небольших смолистых деревьев, которые склеены в виде панели с помощью воска и синтетической смолы. С другой стороны, фанера изготавливается из тонких деревянных листов, которые были вырезаны из прядильного бревна, а затем склеены вместе с волокнами, разложенными в чередующихся направлениях, чтобы максимизировать прочность.OSB может быть изготовлен из более мелких деревьев, в то время как для фанеры требуются более зрелые деревья, достаточно большие, чтобы можно было отрезать тонкий шпон от прядильного дерева (как показано на видео внизу страницы).

История: фанера насчитывает около ста лет, но потребовались десятилетия, прежде чем она заменила массивные доски в качестве промышленного стандарта для закрытия дома. OSB появилась в начале 60-х и имела такой же медленный старт; только в 2000 году фанера стала популярной обшивкой на рынке жилья в Северной Америке.

Нынешнее доминирование OSB можно объяснить одним главным — он дешевле. Обшивка дома площадью 2400 кв. Футов при нынешних ценах обойдется фанерой примерно на 700 долларов дороже, чем OSB.

Оба типа панелей содержат фенолформальдегид в клее, OSB также содержит изоциануратную смолу, но ни один из них не содержит карбамидоформальдегид, который довольно токсичен для человека. Хотя эти названия могут заставить их звучать довольно неприятно, они не будут отходить от газа, и они больше не считаются одним из основных источников загрязнения воздуха в домах.Мочевина-формальдегиды все еще присутствуют в других панелях, используемых для внутренней отделки, таких как МДФ (древесноволокнистые плиты средней плотности), которые, как давно пришли исследователи, выделяют газ в дома.

OSB и фанера обладают аналогичными (и достаточными) характеристиками с точки зрения прочности и функциональности, хотя фанера примерно на 7% прочнее . Основное различие между ними заключается в том, как они справляются с влагой, и, как ни странно, есть очень разные выводы — из очень уважаемых источников — относительно того, насколько они паропроницаемы.Мы не проводим никаких внутренних тестов, поэтому все, что мы можем сделать, — это сообщить о выводах других. Поскольку у исследователей нет единого мнения, мы начнем с общих выводов, с которыми согласны все стороны: фанера более паропроницаема, чем OSB.

Фанера впитывает влагу быстрее, чем OSB, но, следовательно, быстрее сохнет. Оба продукта разбухают во влажном состоянии, но при высыхании фанера вернется почти к своей точной форме. OSB менее терпима к попаданию под дождь и будет демонстрировать больше деформаций после цикла смачивания и сушки.

Помимо опасений по поводу воздействия влаги во время строительства, влага может просочиться через стеновые конструкции после завершения. Насколько прочна стена, во многом зависит от ее способности сохнуть, а насколько хорошо она может высохнуть, зависит от материалов, которые вы выбрали для сборки стены, или от вашего «рецепта», если хотите.

Проницаемость: что лучше OSB или Ply? :

Паропроницаемость строительных материалов в Канаде выражается в нанограммах (NG), то есть в количестве NG влаги, которое может пройти через материал, испытанное в определенных условиях.В США они называются «перманентными», и 1 пермь в США равна 57 NG (60 NG — это канадский эталон пароизоляции, который достаточно близок для джаза). Так что для простоты мы будем использовать химическую завивку только здесь.

Материал с допуском от 0,1 до 1 — классифицируется как замедлитель парообразования типа II, который подходит для использования в качестве так называемого «пароизоляционного материала» на рабочем месте, стандартного полиэтилена толщиной 6 мил. И помните — пароизоляция идет внутри стены, а НЕ снаружи.Поскольку мы намеренно удерживаем водяной пар внутри здания с помощью пароизолятора, чем более паропроницаема внешняя часть вашей стены, тем меньше вероятность скопления влаги внутри.

Паропроницаемый слон в комнате?

Наиболее распространенное мнение среди экспертов строительной отрасли, с которыми мы читали и с которыми мы беседовали, заключается в том, что OSB имеет рейтинг химической стойкости 2, а фанера — 10 .

Это рейтинги допусков, которые вы найдете на многих веб-сайтах с информацией о строительстве, хотя они противоречат тому, что содержится в разделе 9.25.2.1 Канадских национальных строительных норм и правил, в котором стандартная 7/16 «OSB оценивается в 44 NG (2/3 перми) и фанеры 3/8 «на 57 НГ, или 1 доп. Поскольку любой, кто использует фанеру в качестве обшивки, обычно использует 1/2 дюйма (также 2/3 пермь), согласно нормам, вся обшивка является замедлителем образования пара Типа II, такая же классификация дана полиэтилену толщиной 6 мил.

Эти стандартные значения проницаемости 2 и 10 не указывают на какие-либо изменения проницаемости из-за изменений относительной влажности, поэтому они также сильно противоречат приведенной ниже таблице от Oak Ridge Research Laboratories, которая показывает, что фанера имеет диапазон от 1 до 1. более 20 завивок, в зависимости от относительной влажности.

Итак, кому вы должны верить? Дайте нам знать, когда разберетесь. Трудно не считать строительный кодекс заслуживающим доверия по своей сути, но то же самое можно сказать и о других авторитетных, но противоречащих друг другу источниках. Поскольку все они приходят к выводу, что фанера более паропроницаема, чем OSB, мы будем цепляться за нее, как кошка за сетку двери — довольно уверенно, но осознавая шаткость ситуации.

Даже если бы был достигнут консенсус в отношении проницаемости оболочки, этот рейтинг не завершил бы уравнение, так как на него будет влиять погодостойкий барьер (WRB), который вы установите следующим, и они варьируются от примерно 5 или 6 до примерно 60 проницаемостей.

Вот пример этого, если предположить, что рейтинг допуска 2:

• Обшивка OSB 7/16 с допуском 2 перм и слоем WRB с содержанием пермь 30 дает 1,88 перм.
• Обшивка OSB 7/16 с допуском 2 перм. И WRB с допуском 5 перм. Дает 1.43 завивки

Может показаться, что это не так уж много, но когда вы находитесь так близко к опасной зоне, стоит отметить разницу в проницаемости между конечными продуктами на 24%. И помните, что это наибольшее из предполагаемых значений перми, и это лучший сценарий, когда установлен погодный барьер.

Толщина панели также будет влиять на проницаемость — при использовании переменной 2 перм. Для 7/16 обшивки OSB при толщине 3/4 дюйма проницаемость падает до 2/3 допуска.

Преимущество фанеры перед OSB?

Вот, вкратце, одно большое преимущество фанеры перед OSB .Чем выше способность стены сохнуть, тем она прочнее, и все согласны с тем, что через фанеру будет проходить больше влаги. Это не предложение никогда не использовать OSB, но это рекомендация учесть все переменные и убедиться, что в совокупности компоненты вашей настенной сборки не будут задерживать влагу внутри.

Изоляция OSB & Ply для обшивки:

Здесь все становится еще сложнее. Хотя существуют различия в строительных нормах и правилах провинций, за последние несколько лет в Канадский национальный строительный кодекс были внесены изменения, чтобы добавить требование о бесшовном термическом разделении ограждающих конструкций и более высоком общем значении R.

Как бы то ни было, рынок активизировался и предоставил множество дополнительных решений для удовлетворения этих требований; например, жесткая изоляция с прикрепленными мембранами или обшивка с прикрепленной пеной, как видно на изображении выше угла строящегося дома.

Похоже, что такие продукты не соответствуют требованиям, изложенным в разделе 9.25.2.1 Строительного кодекса, в котором говорится, что 20% общей изоляции должно быть расположено на внешней стороне оболочки, и эти панели предназначены для с ней на салон .Размещение изоляции снаружи позволит сохранить теплоту оболочки и снизить риск образования конденсата. Размещение его внутри оболочки может привести к неожиданным и нежелательным результатам.

И это из руководства Канадской ипотечной и жилищной корпорации Canadian Wood Frame House Construction по проницаемости стен :

«Некоторые жесткие изоляционные материалы, такие как экструдированный полистирол, также являются относительно паронепроницаемыми. Если они используются, необходимо соблюдать осторожность при выборе облицовочного материала и деталей, чтобы гарантировать, что значительное количество воды не достигнет границы раздела между изоляцией из экструдированного полистирола и паропроницаемая оболочка мембраны.Этот риск может диктовать необходимость использования изоляционных материалов с высокой паропроницаемостью и низким удержанием воды, таких как минеральное волокно ».

Где поставить пароизоляцию (CMHC):

«Материалы, которые действуют как пароизоляция (замедлители образования пара), включая определенные типы изоляции, должны быть расположены внутри сборки, чтобы влага, движущаяся изнутри наружу, не конденсировалась и не накапливалась внутри сборки. заграждения должны располагаться на теплой стороне изоляционных материалов.»- Канадская ипотечная и жилищная корпорация

Спецификации производителей, которые мы читали, утверждают, что допуски от 1 до 2 завивок, но это не вселяет особой уверенности, учитывая, что такой вывод, очевидно, был сделан с использованием наиболее благоприятного из доступных номеров. По крайней мере, некоторые из этих панелей считаются перфорированными для обеспечения повышенной влагопроницаемости, но если внимательно посмотреть на панель, по крайней мере, на фотографии выше, видимых перфораций нет.Так что если они есть, то не больше острия иглы.

Тогда, по крайней мере, может показаться, что влага может мигрировать через пенополистирол и конденсироваться на обшивке, конечно, если вы верите в более низкий рейтинг стойкости для OSB. Не видя долгосрочных результатов продукции изолирующей обшивки или хотя бы некоторых независимых исследований по ней, трудно понять, что произойдет.

Принимая во внимание все противоречивые выводы авторитетных исследователей, мы хотели бы убедиться, что то, что мы делаем, и рекомендуем учитывать этот основной закон физики — теплый влажный воздух конденсируется и оставляет влагу на более холодных поверхностях.Любой, кто когда-либо пил холодный напиток в жаркий день, знает это инстинктивно. Таким образом, если вы сделаете конденсационную поверхность более теплой, вы уменьшите риск накопления влаги.

То, что все еще имеет смысл сегодня в этом продвинутом мире программного моделирования, — это «старое правило двух третей», которое заключается в нанесении 2/3 от общего количества изоляции на внешнюю поверхность оболочки, формула, которая проверена и верна. Благодаря этому оболочка остается теплой, что, несомненно, снижает вероятность образования конденсата внутри стен.В наше время это известно как УДАЛЕННАЯ стена. и если вы наклеите изрядное количество минеральной ваты на внешнюю сторону оболочки, которая пропускает пары сквозь нее, вся путаница с рейтингами химической завивки оболочки станет спорным вопросом. Дополнительную информацию об использовании OSB в качестве воздухо- и пароизоляции внутри стен см. Здесь

Фанера лучше OSB для чернового пола:

Несмотря на широкое распространение, мы не рекомендуем использовать OSB для чернового пола , но это действительно просто из эстетических соображений.В новых домах обычно выпадает несколько осадков, прежде чем будет установлена ​​крыша, и, как отмечалось выше, OSB плохо справляется с влагой. В случае чернового пола деформации, оставшиеся в OSB после высыхания, могут привести к образованию волнистых полов.

У некоторых застройщиков были проблемы с этим при сдаче домов владельцам, и им пришлось поднять и заменить недавно установленные паркетные полы. Способность фанеры возвращаться к форме после намокания делает ее намного менее рискованной в этом случае, и, хотя это немного дороже, это все же дешевле, чем замена пола.

При обшивке кровли; фанера или OSB лучше всего ?:

В идеальном мире вы бы планировали строительство крыши на сухой период , если это возможно. В зависимости от конструкции вашей кровли, дайте время для установки мембран или, по крайней мере, накройте ее брезентом, прежде чем начнется дождь. Кровля, вероятно, лучше всего подходит для OSB, если вы примете меры, чтобы она была достаточно сухой. Сильное намокание может привести к вздутию краев — это может быть заметно для битумной черепицы, но в меньшей степени — для других материалов.

Если вы собираетесь строить стены, независимо от того, выбираете ли вы

Или, узнайте

А вот как на самом деле делают фанеру, ради развлечения:

5 лучших вариантов обшивки наружных стен для новостроек

Наружная обшивка используется для укрепления стен нового дома.При использовании в жилищном строительстве обшивка наружных стен очень многофункциональна.

Например, обшивка стен выполняет очевидную работу по обеспечению поверхности для крепления сайдинговых материалов, но она также работает, чтобы скрепить вместе многочисленные стойки, чтобы обеспечить структурную целостность дома, известную как ограждение стен. В зависимости от используемых материалов обшивка стен также обеспечивает различные уровни тепловых свойств и важна для удержания воздуха в системе отопления, вентиляции и кондиционирования воздуха.

В пятерку лучших материалов для внешней обшивки входят

1.Ориентированно-стружечная плита

2. Фанера

3. Конструкционные плиты ДВП

4. Диагональный язычок и бороздка

5. Пенопласт

Из-за его корреляции со структурной целостностью важно учитывать материалы и методы обшивки стен при планировании строительства или реконструкции нового дома. Это то, что не многие домовладельцы учитывают — в основном потому, что они не знают, какие варианты доступны. Вот некоторые из этих вариантов обшивки наружных стен и их влияние на ваш дом в целом.

Оптимальный выбор обшивки как для большинства строителей дома, так и для домовладельцев — в основном потому, что они считают, что они предлагают лучшее сочетание долговечности и стоимости — плиты из ориентированно-стружечных плит (OSB) состоят из сотен тонких деревянных прядей, которые напрессованы на листы с помощью горячего прессования. смоляно-восковой клей. Этот метод производства позволяет получить очень прочную панель, поскольку древесные пряди укладываются в несколько слоев, причем каждый слой «перекрещивается», поскольку они укладываются перпендикулярно.Слои наносятся до достижения желаемой толщины, минимум 5/16 дюйма для шпилек с центрами 16 дюймов или 3/8 дюйма для центров 24 дюйма.

Многие люди, которые выбирают плиты OSB для обшивки стен, делают это после того, как сузили выбор до двух материалов — OSB или фанеры. У каждого есть свои плюсы и минусы, но OSB стоит примерно вдвое дешевле фанеры.Известно, что OSB разбухает больше, чем фанера, под воздействием влаги, а ее размерная стабильность (расширение и сжатие при изменении температуры) уступает фанере. Большинство подрядчиков заявляют, что они могут решить эти проблемы с помощью надлежащей обертывания дома обшивкой и сайдингом с особой осторожностью.

Основная причина, по которой потребитель предпочел бы фанеру OSB, заключается в том, что она более устойчива изнутри и, следовательно, более устойчива к набуханию, расширению и сжатию. Это связано с тем, что, в отличие от OSB, фанера изготавливается из цельных листов лущеной древесины, которые перекрестно ламинированы, а не из собранных небольших деревянных пластин. Теоретически обшивка вашего дома никогда не должна намокать до тех пор, пока сделаны надлежащие приготовления при обшивке дома (оклад, обшивка дома, J-образный канал, герметик и т. Д.)). Там, где вы часто увидите фанеру, используемую вместо OSB, так это в обшивке кровли, где риск попадания влаги и утечек выше.

Фанера часто используется в сочетании с OSB для обшивки стен. Многие подрядчики выбирают фанеру на углах или в любом другом месте, где необходимо использовать обрезной лист, а не лист с заводской кромкой. Обрезанные кромки OSB особенно уязвимы для повреждения водой, поэтому метод «вставки» фанеры так эффективен.

и OSB в основном считаются лучшими вариантами обшивки стен из-за их общей способности хорошо удерживать крепежные детали, создавать прочную связь между стойками и обеспечивать некоторые термические преимущества. Однако «большая двойка» — не единственный доступный выбор. Конструкционная плита ДВП — один из таких вариантов. Этот инженерный продукт изготавливается путем измельчения древесной щепы и других древесных отходов и их объединения с воском и смолой. Отделка очень однородная, без сучков или даже волокон, как у «настоящего» дерева.Продукт не такой плотный, как древесина, хотя он более термостойкий и более стабильный по размерам (устойчив к расширению и сжатию), чем изделия из дерева, и в большинстве случаев он гораздо более доступен. К сожалению, он также не такой прочный, как дерево, и поэтому не будет удерживать крепежные детали или обеспечивать структурную целостность между стойками. Может потребоваться дополнительное крепление стены.

Использование деревянных досок с диагональным гребнем и пазом (T&G) было стандартной практикой для обшивки до окончания Второй мировой войны, но с тех пор стало меньше. Однако обшивка из массива дерева по-прежнему является хорошим (хотя и дорогостоящим) вариантом, обеспечивающим лучшую структурную поддержку. Доски — лучший способ привязать верхний колонтитул к нижнему колонтитулу на стене, не говоря уже о шпильках стены друг к другу — это то, что нужно учитывать для домов в подверженных шторму районах, таких как планы домов во Флориде.Доски с диагональным гребнем и пазом также чрезвычайно прочны — доски из ели, пихты или сосны более устойчивы к гниению и набуханию, чем OSB. Они также обеспечивают очень прочную поверхность крепления.

Доски T&G из массива дерева (обычно 1х6 или 1х8) лучше всего прибивать гвоздями по диагонали через шпильки при использовании в качестве обшивки. Этот метод обеспечивает максимальную структурную прочность каркасной стены.

«Жесткая пена», как ее часто называют в промышленности, может быть изготовлена ​​из полистирола или полиизоцианурата.Чаще всего он используется для усиления изоляции снаружи дома, поскольку устраняет тепловой мост между стойками и деревянной обшивкой. Чтобы получить максимальную отдачу от установки пенопласта в качестве обшивки, большинство подрядчиков наносят его непосредственно на OSB или фанеру, а затем закрепляют сайдинг через него. Использование комбинации деревянной панели и пенопласта дает вам лучшую тепловую защиту (более высокая начальная стоимость, но большая экономия энергии со временем) и адекватную форму распорки от стойки до стойки. Пенопласт фактически можно установить вообще без OSB или фанеры, прикрепив его прямо к стойке.Но для этого метода потребуются какие-то распорки (впускные 1х4, L-образные ремни, вставные панели и т. Д.) Между стойками. Использование только пенопласта в качестве обшивки обычно не рекомендуется в районах с сильным ветром или там, где внутренняя поверхность продукта может опускаться ниже точки росы зимой.

Когда дело доходит до обшивки стен, только для некоторых специальных проектов потребуется что-то, кроме OSB или фанеры. Однако приятно знать, что у вас есть пара вариантов на всякий случай. Обязательно спросите своего подрядчика о том, какой материал оболочки лучше всего подходит для вашей конкретной ситуации.

Обшивка из фанеры или OSB

Все количество и типы материалов, упомянутых здесь, являются личными предпочтениями, и я бы это сделал. Толщина материалов для обшивки, которые вам нужно использовать, будет указана на вашем плане здания.

Что использовать?

Обшивка из фанеры или OSB (ориентированно-стружечная плита), для меня это не имеет большого значения, какой именно использовать. Долгое время я использовал фанерную обшивку для чернового пола, но OSB значительно улучшилась и может использоваться как замена обшивки пола. Просто убедитесь, что вы получаете листы хорошего качества.

Наружные стены

Минимальная толщина для использования на стенах; Фанера 3/8 «или OSB 5/16».

Если вы используете фиброцементный сайдинг в качестве отделки, используйте для наружных стен фанеру толщиной не менее 1/2 дюйма или OSB 7/16 дюйма.

Обшивка стен может быть пришита гвоздями или скобами,

Листы для гвоздей или скоб с центрами 6 дюймов, 9 гвоздей или скоб для средних рядов и 3 дюйма по центру, 16 гвоздей или скоб для крайних рядов. Кроме того, добавьте 2 гвоздя или скобы в верхнюю и нижнюю пластины в промежутках между балками.

Эти гвозди между стойками сделают больше, чем любые другие гвозди, сделают стену прочной и сохранят вертикальность вашего здания. Предполагая, что вы выровняли стену должным образом перед тем, как прибить гвоздь.

Крыша

Минимальная толщина для обшивки крыши — 7/16 «OSB или 1/2» фанеры для ферм 24 «O.C.

Обшивка кровли может быть прибита гвоздями или скобами.

Гвозди или скобы с шагом 6 дюймов для средних рядов и 3 дюйма для краевых рядов.

Дополнительные 3 гвоздя или скобы в подрамнике и блокировке гребня между фермами.

Нижний этаж

Для обшивки основания 16 дюймов O.C используйте фанеру T&G не менее 5/8 дюймов или OSB T&G 3/4 дюйма.

Когда план здания требует, чтобы балка перекрытия была 19,2 «ОК, я трачу дополнительные деньги на несколько дополнительных балок и меняю ее на 16 дюймов ОК. Если бы я выбрал расстояние между балками пола 19,2 дюйма, я бы использовал фанеру 3/4 дюйма для обшивки. Но дополнительные расходы на эту обшивку в основном покрывают дополнительные балки и использование фанеры 5/8 дюйма.

Черновой пол должен быть приклеен и прикручен. Есть люди, которые будут использовать гвозди и клей. Предполагается, что работа будет намного быстрее, и они скажут вам, что это так же хорошо, как и прикручивать пол.Хорошо хоть клей использовали. В любом случае черновые полы следует приклеивать и прикручивать.

Винты: девять по краям, на расстоянии 6 дюймов друг от друга и семь винтов для средних рядов на расстоянии 8 дюймов.

Клей: из большого тюбика клея должно образоваться прибл. 85 прямых футов бусины.

В зависимости от расстояния между балками, для расстояния между балками 16 дюймов, вы должны использовать 28 футов этого валика клея, а на трубку хватит чуть более 3 листов.

Для расстояния между балками 19,2 дюйма O.C. вы должны использовать 28 футов этого валика клея, а трубка сделает 3 1/2 листа.

Когда клей остынет, вам будет трудно получить этот объем из одной тюбика, а в хорошие дни вы будете растягивать его еще немного.

Внешние террасы

Если вы отделываете свою деку винилом, используйте обшивку из фанеры T&G. Крепление будет таким же, как и для межкомнатных полов.

% PDF-1.5 % 1 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 1 >> эндобдж 6 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 2 >> эндобдж 9 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 3 >> эндобдж 14 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 4 >> эндобдж 19 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 5 >> эндобдж 24 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 6 >> эндобдж 29 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 7 >> эндобдж 34 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 8 >> эндобдж 39 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 9 >> эндобдж 44 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 10 >> эндобдж 49 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 11 >> эндобдж 54 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 12 >> эндобдж 59 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 13 >> эндобдж 64 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 14 >> эндобдж 69 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 15 >> эндобдж 74 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 16 >> эндобдж 79 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 17 >> эндобдж 84 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 18 >> эндобдж 89 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 19 >> эндобдж 94 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 20 >> эндобдж 99 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 21 >> эндобдж 104 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 22 >> эндобдж 109 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 23 >> эндобдж 114 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 24 >> эндобдж 119 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 25 >> эндобдж 124 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 26 >> эндобдж 129 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 27 >> эндобдж 134 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 28 >> эндобдж 139 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 29 >> эндобдж 144 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 30 >> эндобдж 149 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 31 >> эндобдж 154 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 32 >> эндобдж 159 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 33 >> эндобдж 164 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 34 >> эндобдж 169 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 35 >> эндобдж 174 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 36 >> эндобдж 179 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 37 >> эндобдж 184 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 38 >> эндобдж 189 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 39 >> эндобдж 194 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 40 >> эндобдж 199 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 41 >> эндобдж 204 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 42 >> эндобдж 209 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 43 >> эндобдж 214 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 44 >> эндобдж 219 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 45 >> эндобдж 224 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 46 >> эндобдж 229 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 47 >> эндобдж 234 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 48 >> эндобдж 239 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 49 >> эндобдж 244 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 50 >> эндобдж 249 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 51 >> эндобдж 254 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 52 >> эндобдж 259 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 53 >> эндобдж 264 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 54 >> эндобдж 269 ​​0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 55 >> эндобдж 274 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 56 >> эндобдж 279 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 57 >> эндобдж 284 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 58 >> эндобдж 289 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 59 >> эндобдж 294 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 60 >> эндобдж 299 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 61 >> эндобдж 304 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 62 >> эндобдж 309 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 63 >> эндобдж 314 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 64 >> эндобдж 319 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 65 >> эндобдж 324 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 66 >> эндобдж 329 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 67 >> эндобдж 334 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 68 >> эндобдж 339 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 69 >> эндобдж 344 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 70 >> эндобдж 349 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 71 >> эндобдж 354 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 72 >> эндобдж 359 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 73 >> эндобдж 364 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 74 >> эндобдж 369 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 75 >> эндобдж 374 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 76 >> эндобдж 379 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 77 >> эндобдж 384 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 78 >> эндобдж 389 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 79 >> эндобдж 394 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 80 >> эндобдж 399 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 81 >> эндобдж 404 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 82 >> эндобдж 409 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 83 >> эндобдж 414 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 84 >> эндобдж 417 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 85 >> эндобдж 420 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 86 >> эндобдж 423 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 87 >> эндобдж 426 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 88 >> эндобдж 429 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 89 >> эндобдж 432 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 90 >> эндобдж 435 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 91 >> эндобдж 438 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 92 >> эндобдж 441 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 93 >> эндобдж 444 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 94 >> эндобдж 447 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 95 >> эндобдж 450 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 96 >> эндобдж 453 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 97 >> эндобдж 456 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 98 >> эндобдж 459 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 99 >> эндобдж 462 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 100 >> эндобдж 465 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 101 >> эндобдж 468 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 102 >> эндобдж 471 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 103 >> эндобдж 474 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 104 >> эндобдж 477 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 105 >> эндобдж 480 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 106 >> эндобдж 483 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 107 >> эндобдж 486 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 108 >> эндобдж 489 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 109 >> эндобдж 492 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 110 >> эндобдж 495 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 111 >> эндобдж 498 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 112 >> эндобдж 501 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 113 >> эндобдж 504 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 114 >> эндобдж 507 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 115 >> эндобдж 510 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 116 >> эндобдж 513 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 117 >> эндобдж 516 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 118 >> эндобдж 519 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 119 >> эндобдж 522 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 120 >> эндобдж 525 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 121 >> эндобдж 528 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 122 >> эндобдж 531 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 123 >> эндобдж 534 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 124 >> эндобдж 537 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 125 >> эндобдж 540 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 126 >> эндобдж 543 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 127 >> эндобдж 546 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 128 >> эндобдж 549 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 129 >> эндобдж 552 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 130 >> эндобдж 555 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 131 >> эндобдж 558 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 132 >> эндобдж 561 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 133 >> эндобдж 564 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 134 >> эндобдж 567 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 135 >> эндобдж 570 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 136 >> эндобдж 573 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 137 >> эндобдж 576 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 138 >> эндобдж 579 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 139 >> эндобдж 582 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 140 >> эндобдж 585 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 141 >> эндобдж 588 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 142 >> эндобдж 591 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 143 >> эндобдж 594 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 144 >> эндобдж 597 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 145 >> эндобдж 600 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 146 >> эндобдж 603 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 147 >> эндобдж 606 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 148 >> эндобдж 609 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 149 >> эндобдж 612 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 150 >> эндобдж 615 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 151 >> эндобдж 618 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 152 >> эндобдж 621 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 153 >> эндобдж 624 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 154 >> эндобдж 627 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 155 >> эндобдж 630 0 obj> / Font> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>> / StructParents 156 >> эндобдж 633 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 157 >> эндобдж 636 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 158 >> эндобдж 639 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 159 >> эндобдж 642 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 160 >> эндобдж 645 0 obj> / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / StructParents 161 >> эндобдж 656 0 obj> / BaseFont / Times-Roman / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17728 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 611 278 611 444 564 250 250250250250250250250250250250 333 408 500 500 833 778 180 333 333 500 564 250 333250 278 500 500 500 500 500 500 500 500 500 500 278 278 564 564 564 444 921 722 667 667 722 611 556722 722 333 389 722 611 889 722 722 556 722 667 556 611 722 722 944 722 722 611 333 278 333 469 500 333 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500 444480200480541250250250 333500 444 1000 500 500 333 1000 556 333 889250 250 250250 333 333 444 444 350500 1000 333980 389 333 722 250 250 722 250 333 500 500 500 500 200 500 333760 276 500 564 333760 333400 564 300 300 333 500 453250 333 300 310 500 750 750 750 44 47 22 722 722 722 722 722 889 667 611 611 611 611 333 333 333 333 722 722 722 722 722 722 722 564 722 722 722 722 722 722 556 500 444 444 444 444 444 444 667 444 444 444 444 444 278 278 278 278 500 500 500 500 500 500 500 564 500 500 500 500 500 500 500 500] >> эндобдж 657 0 obj> эндобдж 658 0 obj> эндобдж 659 0 obj> эндобдж 660 0 obj> эндобдж 661 0 объект> эндобдж 662 0 obj> / BaseFont / Times-Bold / FirstChar 0 / LastChar 255 / Subtype / Type1 / ToUnicode 17730 0 R / Ширина [333 333 333 333 333 333 333 333 333 333 333 333 333 278 556 556 667 278 667 444 570 250 250250250250250250250250250250 333555500500 1000 833 278 333 333 500 570 250 333250 278 500 500 500 500 500 500 500 500 500 500 333 333570 570 570 500 930 722 667 722 722 667 611 778 778 389 500 778 667 944 722 778 611 778 722 556 667 722 722 1000 722 722 667 333 278 333 581 500 333 500 556 444 556 444 333 500 556 278 333 556 278 833 556 500 556 556 444 389 333 556 500 722 500 500 444394220394520250250250 333500500 1000500500 333 1000556333 1000250250250250 333 333 500500 350500 1000 333 1000 389 333 722 250 250 722 250 333 500 500 500 500 220 500 333747 300 500 570333747333400570300300333565402503333300330500750750500722722722722722722 1000722667667667667389389389389722722778778778778778570778722722722722722 611 556 500 500 500 500 500 500 722 444 444 444 444 444 278 278 278 278 500 556 500 500 500 500 500 570 500 556 556 556 556 500 556 500] >> эндобдж 663 0 obj> эндобдж 664 0 объект> эндобдж 665 0 obj> эндобдж 666 0 obj> эндобдж 667 0 obj> поток Hbd`ab`ddwwwq s () J4031
