Как рассчитать мощность насосной станции для дома: Гидравлический расчет для выбора насосной станции.

Жители городских домов или квартир нечасто задумываются о том, что, подходя к крану на кухне либо в ванной и просто открывая его, они включают в работу отточенную для ее создания столетиями научных открытий, изобретений и инженерных решений огромную и сложную систему добычи водных ресурсов, их доставки и распределения.

Те же, кому приходится создавать для своего жилища такую систему в миниатюре, по‑настоящему дорожат ценностью этого поистине незаменимого источника жизни — воды.

Калькулятор расчета мощности насоса для скважины: погружные, поверхностные

В загородных домах подключиться к центральному водопроводу практически невозможно. Что же делать? Проводить собственную систему подачи воды, делать колодец или скважину. Второй вариант более удобный, но требует решения массы различных вопросов.

Как подобрать глубинный насос для скважины?

Благодаря нашим онлайн – калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметром для определения точности полученного ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

Параметры скважины:

• глубину;
• качество воды;
• объем воды, перекаченный за единицу времени;
• расстояние от уровня воды до поверхности грунта;
• диаметр трубы;
• ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует учитывать напор и расход скважины. Расход – объем воды за определенное количество времени, а напор – высота в метрах, на которую насос способен подавать воду.

Чтобы рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 л в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки. Получается: 5 м кубических – ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса, для этого высота дома в метрах увеличивается на 6 м и умножается на коэффициент потери напора в автономной системе водопровода, а это 1, 15.

Если идет расчет высоты на 9-метров дома, то делаем операцию расчета мощности наноса по формуле вот так: (9+6)*1.15=17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли. Пусть будет число 40. Что получается? 40+17,25=57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25+5=62,25 метров.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить при онлайн расчете, с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличии стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия полученных данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Советы специалистов по эксплуатации насосов

Что же еще нужно знать человеку, дабы качественно установить систему водоснабжения в доме? Насосы бывают нескольких типов: погружные, поверхностные, в виде станций.

1. Поверхностные – имеют невысокую стоимость, рассчитаны на работу без погружения в жидкость. Рекомендованы для работы до 7 метров, в противном случае вода будет грязной и некачественной.
2. Погружные – центробежные, надежные и производительные, помогают эффективно очистить воду от песка. На сегодняшний день это самые популярные и востребованные модели. Винтовые – работают не только в домашних условиях, но и в открытых водоемах.
3. Насосные станции.

Важно: недопустимо экономить на мощности насоса, таким образом, автономная система не сможет качественно промывать фильтры очистки, запуская дом грязную воду. Также нужно учитывать, что некоторые производители в паспорте изделия указывают максимальные характеристики товара, а нужно обращать внимание на номинальные параметры –  рабочие, дабы производительность была в норме, без подводных камней и других неприятностей.

Перед тем как сделать расчет мощности насоса для скважины, нужно позаботиться о качестве системы труб, которые будут пропускать воду при определенном напоре. Это металлические и полипропиленовые изделия. Последние – гораздо чаще используются в быту, но имеют низкую устойчивость при перепадах температур и давлении в системе.

Внимание: насос выбирается на долгое время, а потому важно хорошо ознакомиться со всеми рынковыми предложениями, выбирая известные марки с наличием сервисных центров по ремонту и обслуживанию Вашей системы.

Совет: лучше брать насос с автоматикой, если мотор перегреется, система самостоятельно остановится, в противном случае – выйдет из строя.

Делайте расчеты мощности погружного и поверхностного насоса для скважины на нашем сайте, и экономьте время при установке водонапорного агрегата.

Как рассчитать характеристики подходящего для вас насоса и насосной станции

Самое главное при покупке насоса – это понять, какие характеристики будут подходить именно под ваши потребности. Насос с малой производительностью может не обеспечить достаточным напором ваш душ и стиральную машинку, а насос с избыточным напором может вывести из строя водопроводную систему.

Итак, для расчета оптимальных характеристик вам необходимо определиться с двумя величинами – производительность и напор.

1. Производительность

В данной таблице представлены самые часто встречающиеся точки потребления, а так же степень расхода воды на каждую, выраженная в литрах в минуту:

Для расчета потребности в воде необходимо сложить все точки потребления, которые будут использоваться на вашем дачном участке (в случае, если несколько точек потребления находятся в одном помещении, выбирается точка с максимальным потреблением). Общую сумму необходимо умножить на 0,75, так как на практике одновременно используется только часть точек потребления.

Например: в вашем загородном доме есть кухня с подключенной к водопроводной системе раковиной (12 л/мин). Кроме того, в вашей ванной комнате есть унитаз, раковина, сама ванна и стиральная машина (берем источник максимального потребления 18 л/мин). И вы планируете поливать сад с помощью поливальной машины (12 л/мин). Общая сумма расхода воды со всех ваших точек потребления равна:

12 + 18 + 12 = 42 л/мин

Эту сумму необходимо умножить на 0,75.

42 х 0,75 = 31,5 л/мин

Итак, Итоговая сумма вашего потребления равна 31,5 л/мин.

2. Напор

Для расчета подходящего для вас напора необходимо посчитать длины всех труб от подключенного насоса до точек потребления. Необходимо учесть, что, если труба проходит горизонтально, то значение её длины необходимо умножить на коэффициент 0,1. Для погружных насосов считаем длину труб от зеркала воды, не беря в расчет на сколько он погружен.

Например: длина труб до ванной комнаты равна 8 м, до кухни – 12 м, до поливальной машины 5 м.

Напор = 8 + 12 + 5 + 1,5 (поправочный коэффициент) =26,5 м

Итак, итоговое значение напора, которым должен обладать ваш насос, равно 26,5 м

Для справки: Для нормального функционирования водопроводной системы давление в точке потребления (напор) должно быть не ниже 1,5 бар и не выше 4 бар. 1 метр напора = 0,1 бар (атм,кг) давления. В нашем примере напор равен 26,5 м.: 26,5 х 0,1 = 2,65 бар

Получившееся значение находится в допустимых пределах (1.5 < 2,65 < 4), следовательно, наша водопроводная система сбалансирована.

Выбор насоса

Итак, теперь вы знаете два значения, которые составляют главные характеристики вашего будущего насоса – производительность и напор. Чем выше напор, тем меньше литров жидкости насос может перекачивать в минуту, и наоборот.

Для того чтобы выбрать подходящую модель, вам необходимо воспользоваться таблицей рабочих точек:

Таблица рабочих точек насоса Ingro

Например: в нашем примере мы подсчитали два значения – расход воды 31,5 л/мин и необходимый напор 26,5 м. Следовательно, вам подойдут поверхностные насосы CAM 88 IM и CAM 100 IM, а также насосные станции CAM 88/25 IM и CAM 100/25 IM.

Какой же всё-таки насос мне подойдет?

Всё еще сомневаетесь? Специалисты компании всегда готовы помочь с подбором насоса.

рейтинг моделей и инструкции по выбору оптимального варианта от iChip.ru

Для частных домов и дач в отсутствии центрального водоснабжения единственной возможностью получать воду остается установка насосной станции для перекачки скважинной или колодезной воды. Как выбрать станцию водоснабжения для дома, чтобы она была производительной и при этом не стоила запредельных денег? Мы расскажем, на какие параметры стоит обратить внимание в первую очередь. Также приведем актуальный рейтинг насосных станций водоснабжения на 2020 год.

Общие параметры выбора станций водоснабжения

Производительность насоса

Производительность насоса определяет количество перекачиваемой воды за единицу времени. Как выбрать станцию водоснабжения по этому параметру? Необходимо узнать потребление различных точек водоразбора (душевая кабина, унитаз, рукомойник и т.д.), которые в сумме дадут общий объем воды, которую должен качать насос. Здесь правда стоит учесть, точки водоразбора крайне редко бывают задействованы одновременно. Однако лучше брать с запасом с расчетом на то, что день, в который все точки будут задействованы, все же наступит. Полученный результат и будет нужной производительностью насосной станции.

Отметим также, что более производительные агрегаты будут более мощными, тяжелыми и дорогими, поэтому усердствовать с запасом тоже не стоит.

Напор

Напор — это максимальная высота, на которую насос может поднять воду. Этот параметр напрямую связан с давлением. Высоте в 10 м соответствует давление в 1 бар. Однако стоит учесть также, что давление необходимо не только для того, чтобы поднять воду на высоту, но и преодолеть гидравлическое сопротивление, которое создается во всей системе.

Как понять, какой напор необходим насосу? Для этого стоит посчитать расстояние от зеркала воды (например, в колодце), до верхней точки водоразбора (например, душевой кабины). Также стоит добавить расстояние по горизонтали от колодца до дома. Самые мощные насосные станции способны создавать напор в 90 — 100 м. Однако в быту они вряд ли понадобятся.

Материал крыльчатки

Крыльчатка или шнек — это основная подвижная часть в насосе. Она может быть изготовлена из разных материалов, каждый из которых имеет свои плюсы и минусы:

• Пластик. Самый дешевый материал изготовления крыльчатки. В тоже время пластик не подвержен коррозии и при должном обслуживании способен прослужить очень долго. Пластиковые крыльчатки используются преимущественно в недорогих моделях.
• Чугун. Чугунные крыльчатки довольно прочные и надежные в работе. Также они дешевле нержавейки, но по сравнению с ней более хрупкие и подвержены коррозии.
• Нержавеющая сталь. Устойчива к коррозии, прочная и практичная. Также весь прибор в целом легче чугунного. Однако стоит несколько дороже. Стальные крыльчатки используются преимущественно в мощных производительных насосных станциях.
• Латунь. Латунь хорошо противостоит коррозии, выдерживает высокие нагрузки и отлично взаимодействует с водой с высоким содержанием кислорода. Единственный недостаток — это высокая стоимость.

Объем гидроаккумулятора

Гидроаккумулятор — это накопительный бачок, куда закачивается вода. Затем эта вода уже распределяется по точкам водоразбора. Он поддерживает стабильный напор, защищает от гидроударов и хранит некоторый запас воды на случай отключения электричества. Чем больше объем гидроаккумулятора, тем реже будет включаться насос. Однако слишком большой бачок — это тоже не всегда хорошо, так как он занимает много места. Также устройства с большим гидроаккумулятором стоят значительно дороже.

Какую насосную станцию водоснабжения выбрать в частный дом? В целом для семей до 5 человек вполне хватает насосной станции с гидробаком на 24 л (негласный стандарт для накопительных бачков). Более крупные накопительные бачки подбираются индивидуально.

Рейтинг станций водоснабжения 2020

Elitech CAB 1000H/24

Бюджетная насосная станция российского производства. Она оснащена двигателем мощностью 1000 Вт, который обеспечивает подачу воды с напором в 45 м – достаточно для обеспечения водой одноэтажного дома. При этом максимальная производительность станции составляет 3,6 м³/ч — хватит для мойки, санузла, душевой кабины и ванны.

Размер входного и выходного отверстий составляет 1 дюйм — это стоит учитывать при покупке трубопровода. Корпус насоса, а также гидроаккумулятора полностью изготовлены из нержавеющей стали. Кстати, объем гидроаккумулятора составляет 24 л. Насос может работать при температуре от 4 до 35°С. Если вы хотите купить недорогую хорошую станцию, модель CAB 1000H/24 — то, что нужно.

Джилекс Джамбо 50/28

Компактная насосная станция подойдет для дома или дачи. У нее относительно небольшой напор в 28 м, чего хватает примерно на три точки водоразбора. Однако пользователи отмечают, что при должной настройке можно отрегулировать станцую до 3,4 бар, что даст примерно 34 м напора. Здесь стоит небольшой по мощности двигатель в 500 Вт и гидроаккумулятор объемом 18 л.

Корпус насоса выполнен из чугуна, а накопительного бака из нержавеющей стали. За час устройство способно перекачать до 3 м³. Весит вся насосная станция всего 15,1 кг, поэтому для транспортировки вполне хватит одного человека. По заявлениям производителя минимальный срок службы устройства составляет 10 лет.

Denzel PS 800X

Станция водоснабжения немецкого производства (собирается в Китае) оснащена насосом мощностью 800 Вт, который способен перекачивать до 3,2 м³/ч. Максимальное рабочее давление, которое создается при перекачке составляет 3,8 бар, что дает напор до 38 м. Весит прибор даже меньше, чем предыдущая модель — 13 кг.

Двигатель станции заключен в чугунный корпус, а камера перекачки воды из нержавеющей стали. Крыльчатка здесь пластиковая, а гидроаккумулятор традиционно выполнен из нержавейки. По отзывам пользователей станция вполне подходит для обеспечения водой семьи до 5 человек. Стоит учесть, что шумит станция довольно сильно, поэтому лучше установить ее в отдельное помещение или поместить в вентилируемый шумоизоляционный короб.

Вихрь ACB-1200/24

Это уже более мощный и серьезный агрегат, чем предыдущие. Двигатель мощностью 1200 Вт позволяет перекачивать до 4,2 м³/ч, этого хватает на 5 точек водоразбора, включенных одновременно. При этом станция водоснабжения способна создавать напор в 45 м — при необходимости можно обеспечить водой даже третий этаж.

Корпус насоса, а также крыльчатка изготовлены из чугуна (срок службы больше, чем у крыльчатки из пластика). Устройство способно работать с водой, в которой содержание примесей составляет не более 150 гр/м³ — это стоит учитывать, если собираетесь использовать для скважины (для воды с большим содержанием песка нужно дополнительно устанавливать фильтр грубой очистки).

Metabo HWW 4000/25G

Хорошая производительная насосная станция от Metabo способна качать до 4 м³/ч и создавать напор до 46 м. Отметим, что здесь крыльчатка изготовлена из нержавеющей стали. Благодаря этому она не ржавеет и довольно стойка к воздействию механических примесей (если в воде есть песочек). Сам насос одет в чугунный корпус.

Станция оснащена стандартным (по объему) гидроаккумулятором объемом 24 л, изготовленным из нержавейки. Пользователи отмечают хорошее качество сборки и надежную работу станции. На официальном сайте можно зарегистрировать агрегат и получить расширенную гарантию до 3 лет.

Karcher BP 3

Немецкая компания Karcher славится выпуском качественной техники для дома, и данная насосная станция не стала исключением. Это лучшая станция водоснабжения в соотношении цена/качество. Здесь отличное качество сборки – нигде ничего не скрипит, не люфтит и не шатается. Агрегат оснащен двигателем мощностью 800 Вт, который обеспечивает напор в 36 м и закачку воды до 3 м³/ч.

Станцию водоснабжения можно назвать компактной и легкой, так как она весит всего 11,3 кг. Объем гидроаккумулятора составляет 19 л. Минусом является небольшая длина сетевого шнура — всего 1 м. Станция имеет встроенную защиту от перегрева и обратный клапан. Производитель дает гарантию на прибор целых 5 лет.

Насосы для водоснабжения и отопления:

Как выбрать насосную станцию для дачи и установить ее правильно

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правила, как выбрать насосную станцию для дачи важны для каждого, кто желает обеспечить свой быт автономным и бесперебойным водоснабжением в любое время года. Это незамысловатое устройство позволяет осуществлять автоматическую подачу воды в любую точку водопотребления. Установка способна обеспечивать достаточное давление в водопроводе при любых условиях, даже при выключенном насосе. Главное сделать грамотный выбор оборудования и правильно смонтировать его на собственном дачном участке.

Компактная насосная станция для дачи

Обзор имеющихся видов насосных станций

Какой бы ни была насосная станция, в ее состав входят: насос, гидроаккумулятор, манометр, реле давления, различные клапана и фильтры. Производители могут каким-то образом укомплектовывать установки разными видами перечисленных устройств, от чего зависит ее производительность и внешний вид. Поэтому вопрос, как выбрать насосную станцию для дачи наиболее оптимально, остается актуальным всегда.

Принцип работы и варианты размещения насосной станции

Насосные станции, которые в народе прозвали «безбашенками», могут различаться по следующим параметрам:

• типу и внешнему виду установленного на устройстве насоса;
• основным техническим параметрам;
• использованному для создания гидроаккумуляторной емкости материалу и ее объему;
• высоте поднятия столба воды из источника;
• обладанию теми или иными дополнительными опциями, к которым чаще всего относятся различные устройства для защиты от «сухого хода» либо перегрева;
• производителю;
• стоимости всего комплекта.

Схема строения автоматического насоса

Какими типами насосов оборудуются насосные станции

Существует два типа насосов, которыми оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, которые практически все производители устанавливают прямо на гидроаккумулятор. Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.

Станции с поверхностными насосами

Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносным либо встроенным эжектором, центробежными.

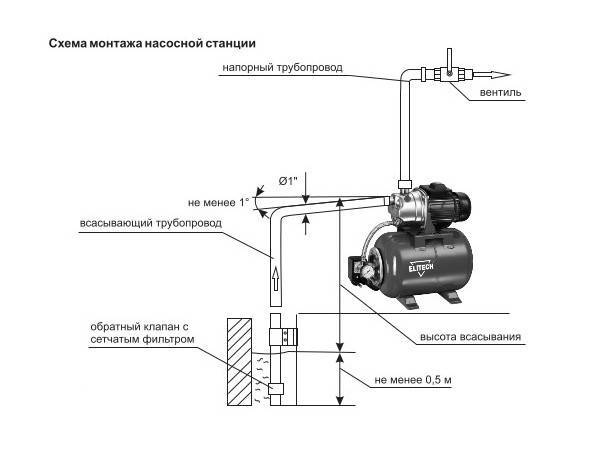

Схема работы станции с поверхностным насосом

Центробежные насосы могут обеспечить не слишком большую глубину всасывания. Чаще всего это 7 – 8 м. У них достаточно высокий напор, но низкая производительность. Чтобы такой насос запустить, необходимо всю магистраль предварительно заполнить водой. Они издают много шума, поэтому их установка показана на достаточном удалении от жилья.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом воды и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.

Компактный поверхностный насос с низким уровнем шума можно разместить внутри дома

Самовсасывающие насосы со встроенным эжектором обеспечивают станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций средний при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос оборудован выносным эжектором, то глубина всасывания может достигать рекордных 45 м.

Полезный совет! Насосы с выносным эжектором имеют сложное устройство и «грешат капризами» при работе. Кроме того, их сложно монтировать. Поэтому, если вы решаете, как выбрать насосную станцию для дачи, то этот выбор стоит осуществлять только при глубоком залегании подземных вод в случае невозможности применения глубинного насоса.

Насосная станция и бак с водой расположены в специальной пристройке дачного дома

Станции с погружными насосами

Некоторые насосные станции комплектуют глубинными (погружными) насосами. Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую влияют на этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.

Может случиться так, что слишком мощный насос слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа. При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то выбрать насосную станцию для дачи, как правило, можно только с глубинным насосом.

Схема установки станции с погружным насосом

Как выбрать насосную станцию для дачи

Перед принятием решения о выборе насосной станции необходимо знать, на какие технические характеристики устройства стоит обращать внимание при покупке. Самое решающее значение из них имеют мощность, напор и производительность. Для дачи достаточно станции, обладающей мощностью от 0,6 до 1,5 кВт. Зависимость производительности и напора друг от друга может быть изображена в графическом виде, что и делают производители, помещая такие графики в паспорт устройства. Производительность измеряют обычно в м³/ч, в то время, как напор в метрах столба воды или атмосферах (для справки 1 атм = 9,8 м вод. ст.).

Устройство насосной станции погружного типа

Многие станции оборудуются защитными устройствами, имеющими вид датчиков, которые способны отключать устройство при перегреве или, так называемом, «сухом ходе», когда в системе отсутствует вода. Это делает стоимость станции выше, но и предполагает ее более безопасное использование. В комплекте обычно имеется обратный клапан и фильтр для воды. При их отсутствии, приобретение и установка данных элементов обязательна.

Другие критерии выбора насосной станции

Перед выбором агрегата следует провести определенный анализ текущих условий. В частности, надо выяснить: какой тип источника для водоснабжения будет использоваться – скважина либо колодец, их глубину и объем имеющихся запасов воды, максимально возможный расход воды и потребность в ней.

Выбирая мощность насосной станции — следует ориентироваться на задачи, для выполнения которых она приобретается

Теперь можно с уверенностью приступать к выбору нужного устройства по следующим нормативам:

• уровень до 8 м – подойдет станция с поверхностным насосом. Этот показатель больше – альтернативы глубинному насосу нет;
• по техническим характеристикам подбираем оборудование, которое будет удовлетворять всем требованиям по высоте подъема воды, максимальному ее расходу и достаточности давления в системе. К этому нужно приплюсовать от 10 до 20% мощности на гидравлические потери в фильтрах и различной запорной арматуре;
• подбор гидроаккумулятора по его объему осуществляется на основании того, сколько вам нужно воды при отсутствии электричества. На семью вполне приемлемым вариантом является приобретение устройства с емкостью в 50 л, а для одной персоны достаточно 24 л. От величины емкости зависит и ресурс насоса, так как включаться он будет тем реже, чем она больше.

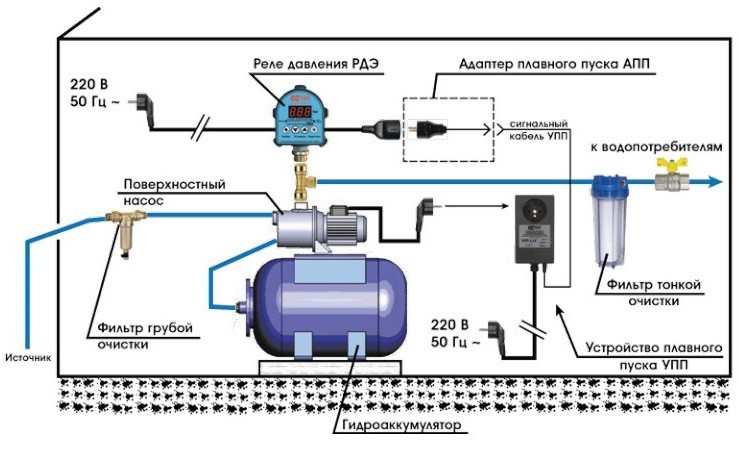

Схема сборки и подключения насосной станции

Полезный совет! При выборе объема гидроаккумулятора нужно убедиться, что он войдет на приготовленное место. Если нет, то нужно либо менять место установки, либо довольствоваться меньшим объемом гидроаккумулятора.

Подбираем место установки насосной станции

Для самостоятельной установки насосной станции на даче необходимо определиться с наиболее оптимальным местом. Выбирать придется из трех вариантов: в непосредственной близости от скважины или колодца, в одном из хозяйственных помещений, в самом доме.

Установка погружного насоса внутри колодца

Если установка осуществляется возле источника водопотребления, то необходимо устраивать специальную утепленную камеру, которую называют кессоном. От нее прокладывают трубу к дому на 25 или 32 мм в траншее, которую утепляют.

Полезный совет! Чтобы утепление подводящей трубы было эффективным и надежным, ее можно обмотать греющим электрическим кабелем. Заглублять трубу нужно ниже уровня промерзания грунта. Особое внимание утеплению необходимо придать в месте входа трубы в фундамент дома.

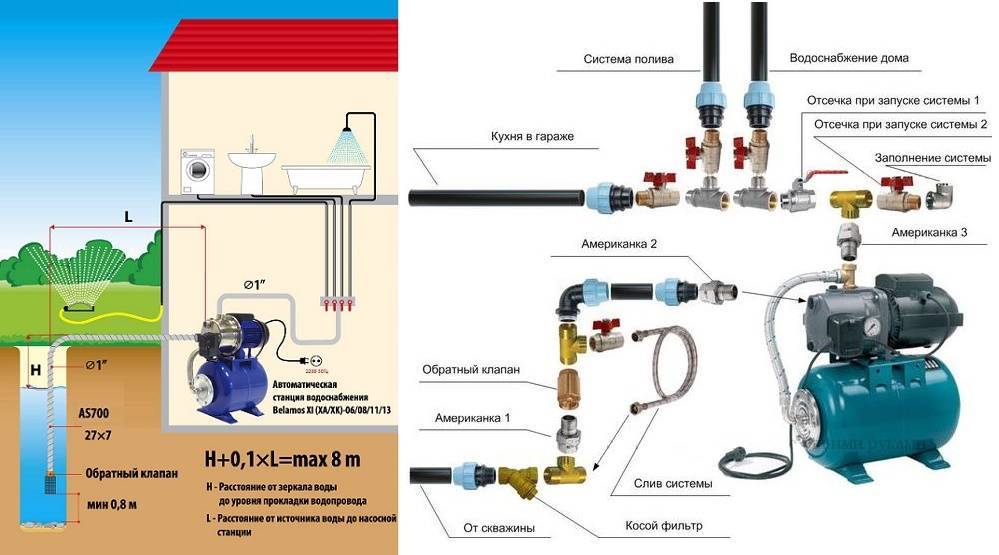

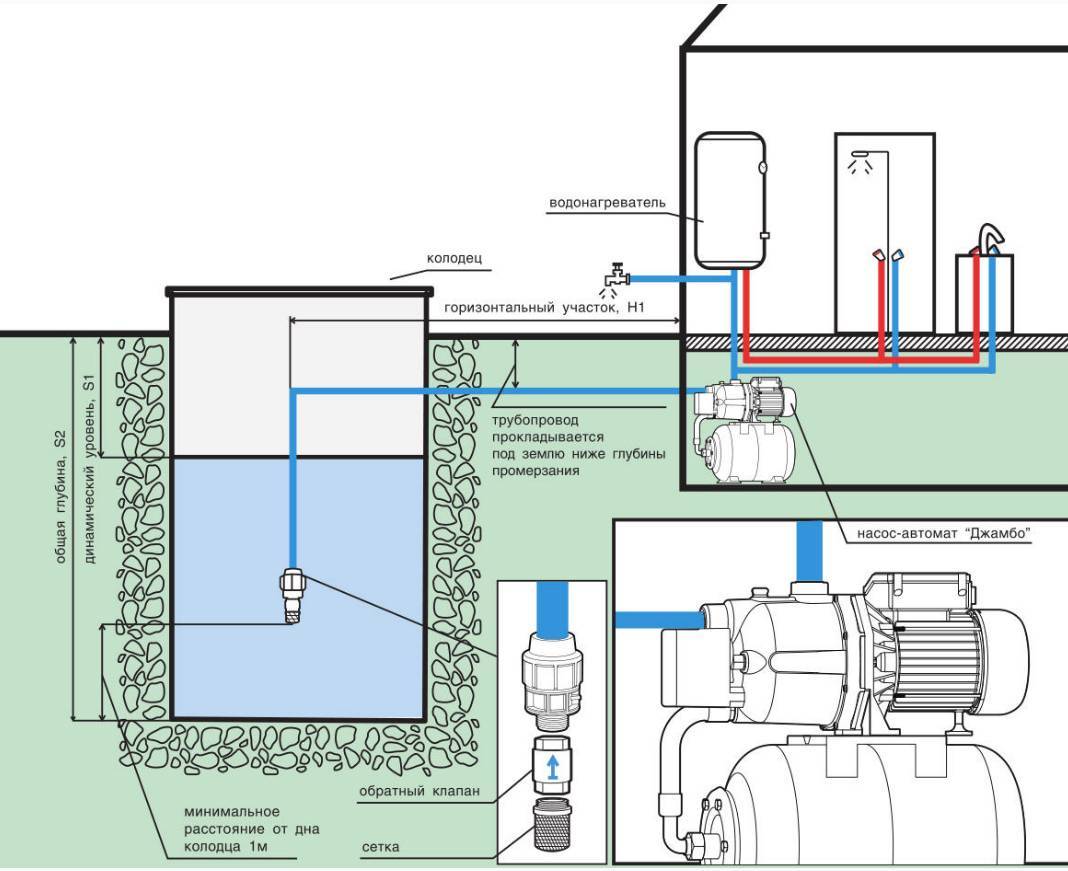

Пример размещения насосной станции

Чтобы избежать сооружение дополнительных утепленных объектов, насосную станцию желательно устанавливать прямо в доме. Для этого хорошо подойдет подвал или любые подсобные помещения. В этом случае нужно выбирать устройства с небольшим уровнем шума. Установка в отдельном хозяйственном помещении возможна только при его надлежащем утеплении.

В отсутствии централизованного водопровода, все прекрасно понимают, насколько важна насосная станция для дачи. Как выбрать наиболее подходящее устройство, мы рассмотрели в этой статье. Поэтому больших сложностей в ее установке ни у кого возникнуть не должно.

Насосная станция для частного дома (видео)

СМОТРИТЕ ТАКЖЕ

Гидравлический расчет для насосной станции.

Здравствуйте уважаемые читатели «Сан Самыча«. Смешно иногда слушать продавцов-консультантов, когда они пытаются искренне помочь «правильно» подобрать насосную станцию. Глубина всасывания, напор, расход, мощность электродвигателя, рассчитывая характеристики на ходу, они умудряются все перепутать и запутаться самим. Для нас, уважаемый читатель, важно понять, что указывает максимально возможные характеристики насоса.Они, конечно, связаны с включением в Систему водоснабжения, но они не совпадают.

Да, насос способен поднять воду с глубины восемь метров, но смело скидывайте с напора те восемь метров или 0,8 бар (атмосфер, кгс / см ² ).

Да, насос выдаст 45 метров напора (4,5 бар, атм., Кгс / см ² ), но при условии, что вы не будете с него требовать источник расхода вообще, а вода будет на уровне насоса.

Да, насос будет перекачивать 50 литров в минуту (3 куб.метра в час), но тогда грех добиваться от него хоть какого-то давления. Радуйтесь, что он выдает Вам эти пять ведер в минуту!

Впрочем, производитель и не скрывает этого. В паспорте насоса и насосной станции можно найти расход данного давления на напоре насоса, оформленные в виде графика или таблицы. А уже сам покупатель решает: устраивают его данные характеристики или нет.

Что нужно для расчета характеристик насоса?

Для расчета характеристик насоса нужны некоторые сведения о будущей системе водоснабжения.И мне кажется, Вы, как хозяин своего дома, без труда озвучите или вы видите их.

К этому сообщению между собой:

— расстояние по вертикали от зеркала воды источника водоснабжения до предполагаемого места самого дальнего смесителя в метрах. Причем желательно учесть сезонные колебания этого расстояния и, так называемые, динамические, когда зеркало воды опускается из-за того, что Вы берете воду. Чем точнее будет точная сила, тем точнее будет расчет.

— источника по горизонтали воды самого дальнего устройства, рассчитанного из предполагаемого маршрута прокладки трубы. Это расстояние можно измерить не так точно, точность плюс-минус один метр вполне сойдет.

— примерное предполагаемое место установки насоса или насосной станции в сборе. Соответственно, с вертикальными расстояниями, желательно, определиться поточнее.

— диаметры и материал предполагаемых к использованию в системе труб. Сейчас, обычно, используются пластиковые трубы, поэтому у них все примерно равные показатели шероховатости, поэтому по большому счету, имеют значения только диаметры предполагаемых труб и их длина.К слову, распространенная в интернете формула для расчета водоснабжения: 10 метров горизонтальной трубы равно 1 метру по вертикали, мягко сказать, не всегда верна. В дальнейшем я расскажу почему.

— Желательно, конечно, определиться с именами углов, тройников, кранов и других элементов системы, называемых «местными сопротивлениями». Я понимаю, что это довольно сложно, по крайней мере, на данном этапе. Поэтому по нашему обоюдному согласию, заменим это все, скажем, 10-процентным запасом по напору.

Ну, а при помощи системы, не забывайте простое правило: Чем меньше соединений, тем меньше вероятность, что у вас что-то потечет. К этому стоит добавить, что и потери напора тоже будут меньше.

Да !!!, и самое главное, вы должны определить, сколько потребителей (смесители, душ, бачок унитаза, стиральная или посудомоечная машина, уличный кран для полива и прочее) будут у Вас работать одновременно без существенных потерь напора. Потому что от этого очень многое зависит.

Ниже, я собрал в таблицу потери напора в горизонтальной пластиковой трубе длиной 10 метров в зависимости от диаметра трубы и количества потребителей, рассчитанные с помощью специальной программы. По-моему, получилось очень показательно.

Потеря напора в метрах водного столба на горизонтальном участке пластиковой трубы длиной 10 метров в зависимости от внутреннего диаметра трубы и количества потребителей.

Из одной таблицы видно, что формуле: 10 метров горизонтальной трубы равно 1 метру вертикальной, соответствует только труба внутренним диаметром 16 мм (это металлопластик или полипропилен наружным диаметром 20 мм) в расчете на потребителя. И это правило никак нельзя назвать универсальным.

Повышенное сопротивление трубопроводов системы в целом, увеличивающее напор на выходе из смесителей, тем самым снижает сопротивление трубопроводов системы в целом.

Пример характеристик характеристик насосной станции.

«Все это хорошо, — скажете Вы, — Но как же считать ?!» Давайте посчитаем вместе.

Задача . Сделать гидравлический расчет водопроводной системы при условии что:

— Имеется скважина глубиной 18 метров, зеркало воды в которой находится на глубине не больше 10 метров от поверхности земли.

— Насос или насосную станцию ​​поставить над скважиной в кессон глубиной 2,5 метра.

— От скважины до дома расстояние 13 метров.

— Внутри дома предполагаемое горизонтальное расстояние по прокладки трубы — 9 метров.

— Предполагаемые вертикальные положения: от пола до смесителя — 1,1 метра, от пола до излива душа — 2.2 метра, от уровня земли до пола — 1,2 метра.

— Предполагаемая труба на всасе насоса: металлопластик наружным диаметром 26 мм и длиной 10 метров.На напоре: от насоса до дома — полиэтилен наружным диаметром 25 мм, длиной 18 метров, разводка в — полипропилен наружным диаметром 20 мм, длиной 9 метров.

— Рассчитывать нужно на использование одновременно двух потребителей.

Для начала, давайте приведем в порядок все эти сведения. Общее вертикальное расстояние от зеркала воды до самого дальнего дальнего (излив душа) будет равняться:

10 м + 1,2 м + 2,2 м = 13,4 метра.

Расстояние по вертикали от насоса до зеркала воды:

10 м — 2,5 м = 7,5 метров.

Горизонтальные расстояния нам, собственно, нужны только для длины труб, а эти сведения у нас уже есть. Длина трубы на всасе, которую нужно учесть при расчете — это расстояние от зеркала воды до насоса, т.е. 7,5 метров . В принципе, насос должен осилить эти метры, но это число нужно запомнить и проверить перед поиском подходящего насоса.

Общая потеря напора по вертикали уже определена, это 13,4 метра . Теперь найдем потерю напора в трубах из-за движения по ним воды.Металлопластиковая труба наружным диаметром 26 мм имеет внутренний диаметр 20 мм, такой же внутренний диаметр у полиэтиленовой трубы, обязательным проложить от кессона к дому, поэтому:

18/10 * 1,16 = 2088 м

Это потеря напора в полиэтиленовой (ПНД) трубе, ведущей к дому.

Особо не мудрствуя, я взял потерю напора для этого диаметра, 20 мм, и двух потребителей из своей же таблицы и нашел потерю напора для нужной нам длины трубопровода, помня о том, что в таблице указана потеря напора для длины в 10 метров.

Однако для устойчивости работы насоса нужно найти полное сопротивление трубы на всасе:

7,5 / 10 * 1,16 = 0,87 метра

и общая потеря напора на всасе будет равна:

0,87 + 7,5 = 8,37 метра,

что очень близко к критическим 9 метрам, максимально возможной глубине всасывания насоса. Поэтому желательно, либо увеличить глубину кессона, хотя бы до 3 метра , либо использовать насосную станцию ​​с внешним эжектором, что намного дороже.Еще вариант, увеличить диаметр всасывающего трубопровода до 32 мм , тогда общее сопротивление трубы уменьшится.

Давайте выберем вариант по надежней: увеличим диаметр трубы на всасе, поменяв её на металлопластик с наружным диаметром 32 мм (внутренний, соответственно, 26 мм) и «опустим» кессон на полметра. Общая высота подъема воды при этом нисколько не изменится. Мы лишь подвинем насос поближе к воде.

7/10 * 0,33 = 0,231 метра, и

7,0 + 0,231 = 7,231 метра,

Что уже вполне приемлемо, и с поиском нужного насоса, скорее всего, проблем не будет.

Полипропиленовая труба с наружным диаметром 20 мм имеет внутренний диаметр 16 мм, и потеря напора на ней составляет:

9/10 * 3,49 = 3,141 метра

Теперь сложим все, что мы вычислили:

13,4 + 2,09 + 0,23 + 3,14 = 18,86 метра

И прибавим к этим оговоренным ранее десяти процентам на потерю в местных сопротивлениях:

18,86 + 10% = 20,75 метра.

Но это тот лишь напор, который должен преодолеть насос, чтобы вода просто полилась из смесителя.Чтобы вода пошла из смесителя под напором, к этому нужно добавить так называемый «свободный напор». По стандартам он должен быть не меньше 3 метра , исходя из практических соображений, лучше закладывать в расчетное число побольше, в разумных, конечно, пределах, например, 15 метров . Этого хватит на преодоление сопротивления в различном подключаемом оборудовании: бойлер, стиральная и посудомоечная машина и т.д.

Таким образом, мы получаем желательные характеристики насоса:

20,75 + 15 = 35,75 , т.е. примерно 36 метров ,

Но не меньше 20,75 + 3 = 23,75 , т.е. примерно 24 метра .

При этих напорах насос должен выдавать нам 24 литра в минуту или 1,44 кубометра в час .

Напомню, это не те характеристики, которые написаны на шильдике насоса, а те, которые должны реально выдавать при этом напоре и расходе.

Как это узнать? Читаем дальше…

Калькулятор расчета необходимого напора для станции

Выбирая насосную станцию ​​для своего дома, потенциальный владелец рассчитывает, что с установкой этого прибора все точки потребления воды будут работать в штатном режиме, то есть так, как им положено по эксплуатационным характеристикам.Именно поэтому насосную часто станцию ​​приобретают специально для постоянного поддержания в домашнем водопроводе необходимого напора.

Это, в свою очередь, означает, что одним из ключевых параметров при выборе оптимальной модели становится создаваемое на выходе давление насоса. С какой «меркой» подойти к оценке? В этом поможет калькулятор расчета необходимого напора для насосной станции.

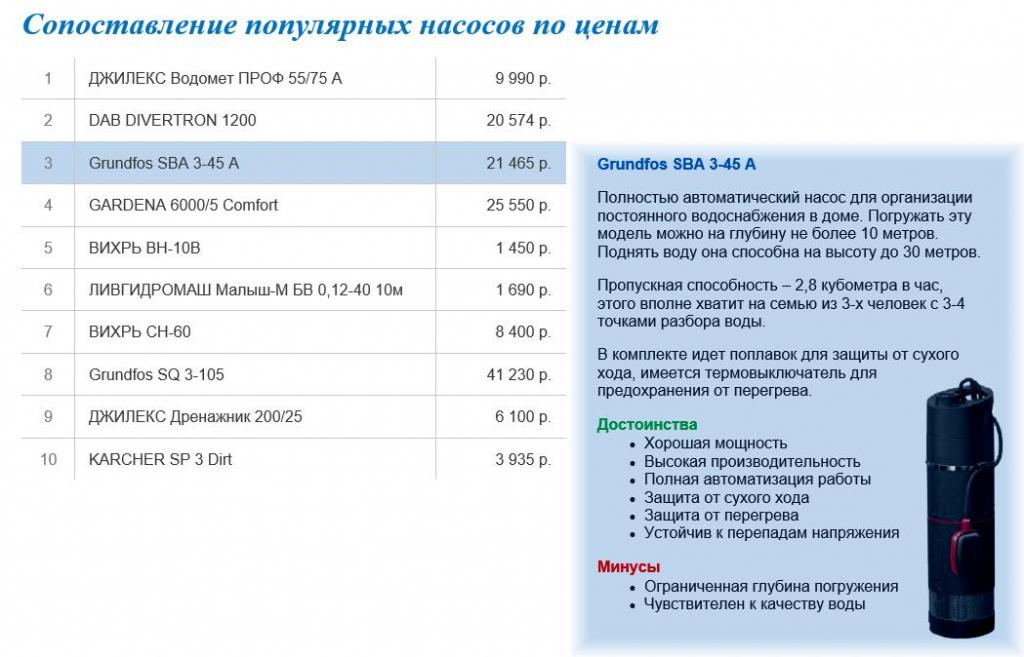

Цены на насосные станции

насосная станция

Несколько необходимых комментариев по расчёту — под калькулятором.

Калькулятор расчета необходимого напора для насосной станции

Перейти к расчётам

Пояснения по проведению расчетов

Прежде всего, насосная станция должна быть в состоянии «продавить» воду от своего места до расположения точек потребления. Поверхностный насос, входящий в комплект станции — достаточно шумный прибор, поэтому этот агрегат старается подальше от жилых помещений, например link, устанавливает его в цокольном этаже, в подвале, а иногда даже — и в кессоне непосредственно около колодца (скважины).Таким образом, удаление насосной станции и по высоте, и по горизонтали от дальних точек водопотребления может быть весьма значительным.

• Необходимо указать перепад высоты между точкой установки насосной станции и самой высокой точкой точки.
• Следующий блок полей калькулятора касается горизонтальных участков внутренней водопроводной сети дома. При движении по трубам вода испытывает немалое гидравлическое сопротивление.Причем, чем меньше диаметр труб, тем значение сопротивления — существеннее. Можно сделать из расчетов только, что ее можно не учитывать.

Калькулятор последовательного запроса у пользователя наличие и протяженность горизонтальных участков из труб 1; ¾ и ½ дюйма. Кроме того, необходимо указать и материал изготовления труб — стальные трубы ВГП чуть ли не в полтора раза сильнее «тормозят» воду по сравнению с пластиковыми (металлопластиковыми).

• Наконец, последующий цикл в калькуляторе необходимо внести необходимое значение напора на точках воды. Если это обычный смеситель, то может быть достаточно и полутора атмосферный (это в программе по умолчанию). Но вот для некоторых, например, проточных газовых водонагревателей (колонок), стиральных и посудомоечных машин, для душевых кабин или джакузи, той или иной уборочной или поливальной техники — часто требуется напор побольше. Этот показатель обычно указывается в паспортных характеристиках бытовых и сантехнических приборов.

Результат будет получен в метр водяного столба, в технических характеристиках (барах) и в килопаскалях.

Не следует путать создаваемый насосной станцией напор с глубиной всасывания воды — это совершенно разные характеристики.

Что еще учитывается при выборе насосной станции?

Перечень критериев, по которой проводится оценка приобретаемой насосной станции — достаточно широк. Подробнее об этом можно прочесть в специальной публикации нашего портала — «Как выбрать насосную станцию» .

Калькулятор расчета необходимой производительности насосной станции

Автор aquatic На чтение 2 мин. Просмотров 4.1k. Обновлено 17.06.2020

Автономный водопровод в сочетании с насосной станцией представляет собой удобную и эффективную схему водоснабжения. При этом необходим необходимый напор из любых точек потребления, а также накапливается запас воды. Качественная и бесперебойная подача воды будет обеспечена, если установка соответствует всем условиям.

Покупка подобного агрегата удовольствие не из дешевых, поэтому перед приобретением нужно оценить все важные такого оборудования. Основным параметром насоса производительность — это способность перекачивать объем жидкости в единицу времени. Для данной оценки используется калькулятор. К расчету также прилагаются важные пояснения.

Примеры расчетов и основные характеристики на примере модели

Калькулятор для расчета производительности станции

Что нужно при проведении расчетов?

При выборе насосной станции проводится оценка отдельных характеристик.При этом глубина всасывания соответствует реальным требованиям эксплуатации, образуемый напор должен беспроблемное функционирование всех сантехнических приборов.

Так как в доме 1 положило поток воды во втором. Таким образом, насосная станция должна обеспечивать количество воды одновременную работу количества водоразборных точек.

Комплектующие элементы для насосной станции

Программа создана с учетом форс-мажорных действий. Например, учитывает пиковую нагрузку при одновременном открытии всех кранов. Также в формуле присутствует, учитывающее общее количество устройств в доме.

Для использования калькулятор используются несложные правила. Требуется указать количество, наличие и разновидность приборов в здании. Каждое устройство имеет свои нормы расходов воды, которые обозначаются литрами в секунду.Суммирование всех расходов позволяет получить нужный результат. Данный результат может быть показан в литрах за минуту, в литрах в секунду и кубометрах в час.

Схема подключения насосной станции

Правильный расчет и подбор насоса для обустройства водоснабжения в частном

Организовать включение системы централизованного водоснабжения частного дома, дачи или коттеджа получить нечасто. Обычно их владельцам приходится решать вопрос об автономной системе водообеспечения своего жилища.

Но, даже если есть возможность подключения к проходящему с домом городскому или поселковому водопроводу, иметь на этом участке источник воды — не самая плохая идея как с точки зрения экономической, например, используя его для полива, так и в качестве гарантии от внезапных отключений центральной системы.

Общая информация

Система автономного водоснабжения частного дома состоит из нескольких компонентов:

1. Водный источник :

• Колодец — искусственная выработка ‑ шахта, выкопанная для сбора подземных грунтовых вод в поверхностном водоносном слое 10 ~ 15 м и укрепленная от осыпания.
• Скважины . Выполняются методом бурения и бывают типов:
  • Безнапорные : «на песок» — до 50 м, «на известняк» — до 150 м.
  • Артезианские — свыше 150 м.
  • Абиссинские и др.
• Искусственные водоемы . Емкости для сбора талых, дождевых вод. Имеющемся поблизости ключе или роднике можно организовать углубленный отвод его русла.
• Естественные водоемы .Ручьи, реки, озера.

При проектировании автономной системы первым встает вопрос о подборе насоса для водоснабжения частного дома, как одной из самых ответственных частей, если уж о качестве работы и долговечности, наиболее дорогостоящей части гидротехнического оснащения. И выбор его обусловлен, прежде всего, тип источника воды на участке , а затем — выбранной схемой водоснабжения.

Конструкционные различия

Гидронасосы бывают следующих конструктивных типов:

• Поршневые . Теперь уже практически не применяются для небольших насосных станций ввиду громоздкости, малого жизненного ресурса.
• Центробежные . Одни из самых популярных и востребованных благодаря простоте конструкции, экономичности и высокой надежности.
• Турбинные . Подобны центробежным, но не с боковым, а осевым расположением лопаток. Более мощные и производительные. Используются в основном на промышленных гидротехнических сооружениях.
• Роторные или так называемые винтовые насосы. Отличаются малыми габаритами по диаметру, наиболее пригодны для подъема воды из скважин.
• Вибрационные или мембранные . Дешевые, но малопроизводительные. Известны давно выпускающиеся для дачников модели «Ручеек», «Малыш».

Виды по типу размещения

1. Поверхностного типа . Располагаясь в стороне от источника воды, обеспечивает ее всасывание по опущению в колодец или скважину трубе.
2. Погружные . Полностью опускаются в воду на некоторую глубину.

Иногда в отдельный класс выделяют насосные станции , которые по сути являются компактным самодостаточным водонапорным комплексом, состоящим из поверхностного насоса, накопительного мембранного бака ‑ гидроаккумулятора, реле давления воды и схемы управления.

Какой лучше выбрать?

Перед тем как выбрать водяной насос для дома, следует сравнить преимущества и недостатки двух их основных видов:

Поверхностные насосы	Погружные
Устанавливаются стационарно. Проще в обслуживании.	Для ремонтно-профилактических работ требуется подъема из скважины или колодца на поверхность.
Нуждаются в двух трубопроводах: всасывающее и нагнетания.	Работают только на нагнетание.
Максимальная высота всасывания — 10 м. Реальная, с учетом потерь в трубопроводе и запаса на понижение уровня воды в колодце — не более 7 ~ 8 м.	Подъем с глубины ниже 10 м.
Нуждаются в заполнении жидкостью перед первым пуском или после ремонтных работ.	Готовы к работе сразу после погружения.
Существует опасность перегрева мотора при длительной работе.	Погруженный в воду насос охлаждается как наружной водой извне, так и прокачиваемой изнутри.
Необходимость консервации на зиму для летнего варианта водопровода.	На зиму достаточно слить воду из системы.
Работа сопровождается шумом.	Бесшумны.

Таким образом, для подъема воды из колодца проще использовать поверхностный насос или насосную станцию, а из скважины — погружной роторный либо центробежный.

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л / мин или м³ / ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Давление Начальное, для безнапорной скважины или колодца равное атмосферному.
• Конечное — необходимое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высота водяного столба, создающего равное атмосферное давление.

Для упрощения расчетов ее округляют до 10 м , создаваемое давление приравнивают одну техническую атмосферу, 1 ат = 1 кГс / см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяет технически мощь и мощность агрегата .

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий : скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосфере и других единицах приводят к эквивалентным значениям напора в метрах .

Приведем пример, принятый в геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обслуживаемый гидронасосом — 40 м³ / ч. Это вполне достаточное значение для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому что примем их равными (15 м + 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен:
4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Следует также учесть потери напора на длине подводного трубопровода .

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид :

Выбирая конкретную модель насоса, следует сообразовывать расчетные параметры с паспортными значениями для выбранного экземпляра агрегата в нужной рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле:
Р (Вт) = 2,725 x Расход (м³ / ч) x Напор (м).

Для нашего примера получим : 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

Включение в систему водоснабжения

Как говорилось выше, более удобны в установке и эксплуатации готовые насосные станции , технические характеристики пригодны для водообеспечения небольшого дома на семью из 2 ~ 3 человек или дачи.

Подключение их сводится к нескольким простым шагам:

• Выбор места размещения.
• Подготовка надежного основания.
• Подведение необходимых трубопроводов.
• Всасывающую трубу, опускаемую в колодец, необходимо оборудовать сетчатым фильтром и обратным клапаном. Опустить ее следует на глубину не выше 1 м от поверхности воды.
• Подключение электрической сети и защитного заземления.

Внимание! Все водяные электронасосные агрегаты должны иметь защитное заземление или зануление, без которых их эксплуатация недопустима.Подключение их к силовому электрощиту необходимо выполнить через УЗО и автомат максимального тока.

Слабые места отдельных насосных станций и основные поломки

Выпускающиеся промышленностью насосные станции, или так называемые самовсасывающие насосы, привлекают:

• доступной ценой , меньше, чем приом приобретении всех комплектующих;
• компактными размерами;
• удобством установки и обслуживания;
• готовностью к эксплуатации сразу после приобретения.

Однако в их использовании имеются и недостатки:

• Ограниченная 7 ~ 8 ‑ ю метрами высота всасывания. Ее можно увеличить на пару метров, расположив агрегат в заглубленном кессоне рядом с колодцем.
• Необходимость специального оборудования утепленного звукоизолированного помещения.
• Небольшая емкость гидроаккумулятора 20 ~ 50 л.
• Шум при работе.

Неисправности насосных станций могут быть вызваны причинами:

• Внезапное отключение электроэнергии часто сопровождается гидроударом, способными нанести непоправимые повреждения.
• Загрязненность и низкое качество воды приводят к повышенному износу лопаток центробежного гидронасоса и заиливанию бака.
• Несоответствие условий эксплуатации технические параметры.

Например, одна из распространенных поломок использует с частота включения / выключения станции большой паспортной . Это приводит к разрыву мембраны в баке ‑ гидроаккумуляторе.

Станция при этом не может быть дополнительно увеличена в системе и частота включений еще больше увеличивается. Проверяется нажатием ниппеля на обратной стороне бака : если оттуда потекла вода — мембрана требует замены.

Еще одной распространенной неисправностью является поломка или неправильная регулировка реле давления , которая приводит к непрерывной работе станции без отключений.

Регулируется реле двумя пружинками разного размера. Большой устанавливают нижний порог, а маленькой — разницу между верхним и нижним.

Жители городских или квартир нечасто задумываются на кухне либо в ванной и просто открывая его, они включают в работу отточенную для ее создания научными открытий, изобретений и инженерных решений огромную и сложную систему производства водных ресурсов , их доставки и распределения.

Те же, кому приходится создавать такую ​​систему в миниатюре, по ‑ настоящему дорожат ценностью этого поистине незаменимого источника жизни — воды.

Калькулятор расчета мощности насоса для скважины: погружные, поверхностные

В загородных домах подключиться к центральному водопроводу практически невозможно. Что же делать? Проводить собственную систему воды, делать колодец или скважину. Второй вариант более удобный, но требует решения массы различных вопросов.

Как подобрать глубинный насос для скважины?

Благодаря нашему онлайн — калькуляторам расчета мощности насоса для скважин, можно за несколько минут решить заданный вопрос, учитывая несколько параметров для точности ответа. Это будет справедливо для погружных и поверхностных насосов для скважин.

Параметры скважины:

• глубину;
• качество воды;
• объем воды, перекаченный за единицу времени;
• расстояние от уровня воды до поверхности грунта;
• диаметр трубы;
• ежедневный объем использованной жидкости.

Да, это дело очень хлопотное, требует точных инженерных подходов, а также исследование многих формул расчета мощности погружных и поверхностных насосов и таблиц, которые помогут точно определиться с необходимыми показателями.

Самостоятельный расчет мощности насоса

Как без профессиональной помощи подобрать насос для скважины по параметрам агрегата? Это возможно, в первую очередь, следует напор и расход скважины. Расход — объем воды за определенное количество времени, а напор — высота в метрах, на который насос способен подавать воду.

рассчитать мощность насоса для скважины необходимо взять средний показатель, норма воды на человека в сутки 1 кубометр, после умножить это число на количество проживающих людей в доме.

Пример расчета мощности наноса для небольшого дома:

Вот и получается, семья из трех человек расходует 22 в минуту, но следует учитывать и форс-мажорные обстоятельства, что увеличит потребность воды на человека. Потому некий средний показатель будет 2м кубических в сутки.Получается: 5 м кубических — ежедневный расход воды.

Далее определяется максимальная характеристика напора насоса.

Если идет расчет высоты на 9-метров мощности дома, то сделаем расчет наноса по формуле вот так: (9 + 6) * 1.15 = 17,25. Это минимальная характеристика, теперь к расчетному напору нужно прибавить расстояние от зеркала воды в скважине до поверхности земли.Пусть будет число 40. Что получается? 40 + 17,25 = 57,25. Если источник водоснабжения находится от дома на 50 метров, то насос должен обладать силой напора: 57,25 + 5 = 62,25 метра.

Вот такая самостоятельная формула расчета мощности насоса для скважины в квт. Точно такие же цифры можно получить с помощью несложной таблицы, в которую потребитель должен вписать данные про глубину скважины, зеркало воды, площадь участка, число проживающих людей в доме, а также предоставить дополнительную информацию о количестве душевых кабинок, раковин, ванной комнаты, умывальника, наличие стиральной машины, посудомойки и унитаза.

Расчеты делаются за один клик мышки. Они являются достоверными и актуальными на период действия данных от потребителя.

Калькулятор расчёта мощности насоса для скважины

Советы специалистов по эксплуатации насосов

Что же еще нужно знать человеку, дабы качественно установить систему водоснабжения в доме? Насосы бывают различных типов: погружные, поверхностные, в виде станций.

1. Поверхностные — имеют невысокую стоимость, рассчитаны на работу без погружения в жидкость.Рекомендованы для работы до 7 метров, в противном случае вода будет грязной и некачественной.
2. Погружные — центробежные, надежные и производительные, эффективно очистить воду от песка. На сегодняшний день это самые популярные и востребованные модели. Винтовые — работают не только в домашних условиях, но и в открытых водоемах.
3. Насосные станции .

Важно: недопустимо экономить на мощности насоса таким образом, автономная система не сможет качественно промывать фильтры очистки, запуская дом грязную воду.Необходимо учитывать, что некоторые производители в норме, без подводных камней и других неприятностей.

Перед тем как сделать расчет мощности насоса для скважины, нужно позаботиться о системе труб, которые будут пропускать воду при определенном напоре. Это металлические и полипропиленовые изделия. Последние — гораздо чаще используются в быту, но имеют низкую устойчивость при перепадах температур и давления в системе.

Внимание: насос выбирается на долгое время, потому что важно хорошо ознакомиться со всеми рынками рынка предложения, выбирая марки с наличием сервисных центров по ремонту и обслуживанию системы Вашей системы обслуживания.

Совет : лучше брать насос с автоматикой, если мотор перегреется, система остановится, в противном случае — выйдет из строя.

Делайте расчеты мощности погружная и поверхностный насос для скважины на нашем сайте, и экономьте время при установке водонапорного агрегат.

Как выбрать насосную станцию ​​для дачи и установить ее правильно

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Правила, как выбрать насос станцию ​​для дачи важны для каждого, кто желает обеспечить свой быт автономным и бесперебойным водоснабжением в любое время года. Это незамысловатое устройство позволяет осуществлять автоматическую подачу воды в любую точку водопотребления. Установка способна достаточное давление в водопроводе при условиях, даже при выключенном насосе. Главное сделать грамотный выбор оборудования и правильно смонтировать его на собственном дачном участке.

Компактная насосная станция для дачи

Обзор видов насосных станций

Какой бы ни была насосная станция, в ее состав: входят насос, гидроаккумулятор, манометр, реле давления, различные клапана и фильтры. Производители могут каким-то образом укомплектовывать установки разными видами перечисленных устройств, от чего зависит ее производительность и внешний вид.Поэтому вопрос, как выбрать насосную станцию ​​для дачи наиболее оптимально, остается актуальным всегда.

Принцип работы и варианты размещения насосной станции

Насосные станции, которые в народе прозвали «безбашенками», могут различаться по следующим параметрам:

• типу и внешнему виду установленного на устройстве насоса;
• основные технические параметры;
• использованному для создания гидроаккумуляторной емкости материалу и ее объему;
• высота поднятия столба воды из источника;
• обладанием теми или другими устройствами защиты от «сухого хода» либо перегрева;
• производителю;
• стоимости всего комплекта.

Схема строения автоматического насоса

Какими типами насосов оборудуются насосные станции

Существует два типа насосов, которые оборудуются «безбашенки». Чаще всего это поверхностные центробежные насосы с воздушным охлаждением, практически все производители устанавливают прямо на гидроаккумулятор. Второй тип станций оборудуется погружными типами насосов. Их спускают прямо в колодец или скважину.

Станции с поверхностными насосами

Станции, оборудованные поверхностными типами насосов, бывают: многоступенчатыми, самовсасывающими с выносными либо встроенными эжектором, центробежными.

Схема работы станции с поверхностным насосом

Центробежные насосы обеспечивают не слишком глубину всасывания. Чаще всего это 7 — 8 м. У них достаточно высокий напор, но производительность. Чтобы такой насос запустить, всю магистраль создания заполнить водой. Они издают много шума, поэтому их установка на достаточном удалении от жилья.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Станции водоснабжения, оборудованные многоступенчатыми типами насосов, имеют аналогичную глубину всасывания и требуют обязательной заливки воды всасывающей магистрали, но выгодно отличаются более приемлемым уровнем шума в работающем состоянии, более высоким подъемом и высоким КПД. Этот вариант гораздо лучше подходит для установки внутри помещения дачи из-за допустимого уровня шума.

Компактный поверхностный насос с низким уровнем шума можно link внутри дома

Самовсасывающие насосы со встроенным эжектором обеспечивает станции гораздо большую глубину (до 9 м), с которой она может поднять воду. Напор у таких станций среднего при неплохой производительности. Но главным ее достоинством является возможность нормального запуска даже при недостатке воды в магистрали. Если же насос выносным эжектором, то глубина всасывания может достигать рекордных 45 м.

Полезный совет! Насосы с выносным эжектором имеют сложное устройство и «грешат капризами» при работе. Кроме того, их сложно монтировать. Поэтому, если вы решаете, как выбрать насосную станцию ​​для дачи, этот выбор стоит осуществлять только при глубоком залегании подземных вод в случае невозможности применения глубинного насоса.

Насосная станция и бак с помощью специальной пристройки дачного дома

Станции с погружными насосами

Некоторые насосные станции комплектуют глубинными (погружными) насосами.Они бывают либо центробежными, либо вибрационными. Подбирать такие насосные станции следует в привязке к типу источника водоснабжения на участке. Диаметр скважины или глубина колодца напрямую использовать этот выбор. Чем более мощный насос, тем выше он способен поднять воду. При этом нужно учитывать и количество воды в источнике.

Может случиться, что слишком мощный насос, слишком быстро опустошит источник. Вибрационные насосы («Малыш», «Ручеек» и пр.) Более дешевые и просты, как в ходе эксплуатации, так и в процессе монтажа.При этом они менее мощные, чем центробежные. Если глубина залегания подземных вод более 9 м, то можно выбрать насосную станцию ​​для дачи, как правило, можно только с глубинным насосом.

Схема установки станции с погружным насосом

Как выбрать насосную станцию ​​для дачи

Перед принятием решения о выборе насосной станции необходимо знать, какие технические характеристики устройства стоит обращать внимание при покупке. Самое решающее значение из них имеют мощность, напор и производительность.Для дачи достаточно станции, обладающей мощностью от 0,6 до 1,5 кВт. Зависимость производительности и напора друг от друга может быть изображена в графическом виде, что и делают производители, помещая такие графики в паспорт устройства. Производительность измеряют обычно в м³ / ч, в то время, как напор в метрах столба воды или атмосферы (для справки 1 атм = 9,8 м вод. ст.).

Устройство насосной станции погружного типа

Многие станции оборудуются защитными устройствами, имеющими вид датчиков, способны отключать устройство при перегреве или так называемом, «сухом», когда в системе отсутствует вода.Это делает стоимость станции выше, но предполагает ее более безопасное использование. В комплекте обычно имеется обратный клапан и фильтр для воды. При их отсутствии, приобретении и установке данных элементов обязательна.

Другие варианты выбора насосной станции

Перед выбором агрегата следует провести анализ текущих условий. В частности, надо: какой источник для водоснабжения будет Источник: скважина либо колодец, их источник, источник воды, максимально возможный расход воды и потребность в ней.

Выбирая мощность насосной станции — следует ориентироваться на задачи, для выполнения которых она приобретается

Теперь можно с уверенностью приступать к выбору нужного устройства по следующему нормативам:

• уровень до 8 м — подойдет станция с поверхностным насосом. Этот показатель больше — альтернативы глубинному насосу нет;
• по техническим характеристикам подбираем оборудования, которое будет удовлетворять всем требованиям по высоте подъема воды, максимальному ее расходу и достаточности давления в системе.К этому нужно приплюсовать от 10 до 20% мощности на гидравлические потери в фильтрах и различной запорной арматуре;
• подбор гидроаккумулятора по его объему осуществляется на основании того, сколько вам нужно воды при отсутствии электричества. На одном устройстве вполне приемлемым является приобретение с емкостью в 50 л, а для одной персоны достаточно 24 л. От величины емкости зависит и ресурс насоса, так как включаться он будет тем реже, чем она больше.

Схема сборки и насосной станции

Полезный совет! При выборе объема гидроаккумулятора нужно убедиться, что он войдет на приготовленное место.Если нет, то нужно либо менять место установки, либо довольствоваться меньшим объемом гидроаккумулятора.

Подбираем место установки насосной станции

Для самостоятельной установки насосной станции на даче необходимо определиться с наиболее оптимальным местом. Выбирать придется из трех вариантов: в непосредственной близости от скважины или колодца, в одном из хозяйственных помещений, в самом доме.

Установка погружного насоса внутри колодца

Если установка осуществляется возле источника водопотребления, то необходимо устраивать специальную утепленную камеру, которую называют кессоном.От нее прокладывают трубу к дому на 25 или 32 мм в траншее, которое утепляет.

Полезный совет! Чтобы утепление подводящей трубы было эффективным и надежным, ее можно обмотать греческим электрическим кабелем. Заглублять трубу нужно ниже уровня промерзания грунта. Особое внимание утеплению необходимо придать в месте входа трубы в фундамент дома.

Пример размещения насосной станции

Чтобы избежать строительства дополнительных утепленных объектов, насосную станцию ​​желательно установить прямо в доме. Для этого хорошо подойдет подвал или любые подсобные помещения. В этом случае нужно выбрать устройство с небольшим уровнем шума. Установка в отдельном хозяйственном помещении возможна только при его надлежащем утеплении.

Отсутствие централизованного водопровода, все прекрасно понимают, насколько важна насосная станция для дачи. Как выбрать наиболее подходящее устройство, мы рассмотрели в этой статье. Поэтому больших объемов в ее установке ни у кого не должно быть сложностей.

Насосная станция для частного дома (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

РЕМОО В ВАШЕЙ ПОЧТЕ

Как выбрать насосную станцию. Вольтра

Насосная станция (гидрофор) является по сути самовсасывающим насосом, который работает в паре с мембранным баком. Принцип работы гидрофора очень прост: при включении насоса, вода закачивается в мембранный бак, а уже оттуда к конечному источнику. Мембранный бак разделен на две части — в одной находится непосредственно вода, а во второй — воздух под давлением.При достижении уровня воды в баке, насос отключается. Это и есть преимущество гидрофоров: насос включается только для пополнения запасов воды в баке.

Виды насосных станций

У насосных станций нет строгих их стандартов, но на практике можно разделить на два вида:

— Гидрофор с самовсасывающим центробежным насосом

— Гидрофор с самовсасывающим вихревым насосом

Если не вдаваться в технических подробностях о работе этих насосов, то стоит отметить, что вихревые насосы, равной мощности с центробежными, отличаются бОльшим напором и меньшими габаритами.Однако вихревые насосы очень необходимы к качеству воды — наличие примесей ее в составе способно практически моментально вывести насос из строя. Поэтому большей популярностью пользуются насосные станции с центробежными самовсасывающими насосами.

В зависимости от устройства насосной станции, различают два их вида: с накопительным баком и с гидроаккумулятором.

Насосная станция с накопительным баком сегодня считается устаревшим, хотя до сих пор их используют достаточно часто.Напор и количество воды зависит от поплавка. Если уровень воды снизится до определенного значения, датчик запустит подкачку. Из недостатков также стоит низкий напор (т.к. вода самотеком), большие габариты и сложность установки, необходимость монтажа бака выше станции. Накопительные баки также оснащены датчиком перелива, и если он выходит из строя — вода из бака пенопласта на полу.

Насосные станции с гидроаккумулятором позволяют подойти к вопросу автономного водоснабжения более качественно.Главным отличием этого бака является наличие реле давления. Как только давление в баке достигнет нужного предела, насос отключится. При достаточном давлении вода в кран будет подаваться из бака — насос работает по мере необходимости.

Классификация насосных станций по виду насоса

Насосные станции различаются по виду насоса — он может быть с эжектором или без эжектора.

В насосе с эжектором, вода поднимается за созданного разряжения. Насосные станции с эжекторным насосом более дорогие, но они способны поднимать воду со значительных глубин до 40 метров.Отличительной чертой эжекторных насосов высокая производительность. Однако высокая влияет не только на цену, но и на потребительские качества продукта. Гидрофоры с эжектором более шумные, поэтому их необходимо установить в подсобных помещениях или как можно дальше от дома. Насосные станции с насосом эжекторного типа покупают для достаточно больших хозяйств, где, помимо дома водой, вода также расходуется на прочие хозяйственные нужды.

Существуют также насосы с выносным эжектором.Он опускается в колодец с двумя трубами. По одной из них вода подается в эжектор — создается всасывающая струя. По сравнению с классическим эжекторным насосом такая система особой популярностью не пользуется. Насосы с выносным эжектором боятся воздуха в системе, а также весьма чувствительны к песку и различного рода примесям. Однако плюсом гидрофоров с выносным эжектором обеспечивает возможность их размещения в доме, даже если колодец находится достаточно далеко — до 40 метров.

Эксплуатационные особенности гидрофоров

Гидрофоры достаточно легкие, весовые нормы порядка 30-40 килограмм.Они могут устанавливаться как в доме, так и на улице. Повышенным спросом насосные станции пользуются среди дачников, для эксплуатации в летний сезон. В таком случае установить гидрофор можно буквально за десять минут. Достаточно подключить его к электросети, опустить шланг забора воды в колодец или скважину и подвести патрубок к водопроводной сети. Таким образом, за относительно невысокую цену на даче появляется полноценная система водоснабжения.

В случае использования гидрофор обычно круглогодично, подходить к установке гораздо стоит тщательнее.Устанавливать станцию ​​стоит в отапливаемом помещении, а водопроводную трубу необходимо утеплить и прокладывать поглубже — иначе при заморозках существует риск замерзания всей системы. Колодец также необходимо утеплять, чтобы избежать замерзания воды в самом начале трубы.

Важный момент: для того, чтобы все вышесказанное действительно работало, необходимо точно знать уровень залегания воды. Если на вашем участке он составляет более 8 метров, то от покупки гидрофора лучше отказаться в пользу колодезного или скважинного насоса.

Основные характеристики насосных станций

Основными характеристиками насосных станций:

Мощность выступает основополагающим параметром насосной станции. У бытовых аппаратов этот показатель колеблется в пределах 600-1500Вт. Выбирать гидрофора стоит исходя из количества точек водозабор, расстояния от насоса до колодца и расстояния от насоса до дебита источника воды. Дебит — это количество воды, выдаваемое за единицу времени.

Производительность гидрофора зависит напрямую от его мощности.Производительность также стоит выбирать с запасом, что она была чуть меньше дебита колодца. Если колодца у вас еще нет, то частично это упрощает задачу — компании, занимающиеся бурением, при работе у вас на участке не откажут в небольшой консультации, какой гидрофор лучше подойдет для ваших условий. В целом же, для дома стоит выбрать насосную станцию ​​с производительностью от 3 до 6 тысяч литров в час, для дачи будет достаточно 0,6–1 м3 / час.

Объем бака стоит исходя из частоты использования воды и ее потребителей.Большинство бытовых насосных станций имеют бак объемом 24 или 50 литров — этого вполне достаточно для основных нужд даче. Стоит помнить: чем реже будет включаться насос, тем дольше он прослужит. Поэтому если позволяет финансы, а места для установки достаточно объемного бака достаточно, то, возможно, стоит задуматься о приобретении модели гидрофора с большим запасом воды.

Высота забора воды (глубина самовсасывания) и максимальное напор на место установки станции. Более подробно о выборе этих характеристикх мы расскажем далее в статье.

Максимальное рабочее давление отвечает за поддержание давления в системе водоснабжения. Для нормального напора воды в кране необходимо давление в 1.5-2 Бар, если этот параметр будет ниже — напор будет слабенький. Кроме того, если ваш дом или дача двухэтажные, то рабочее давление в 2 является минимальным порогом. Кроме того, нормальная подачу воды на второй этаж не будет. Запас рабочего давления необходимо иметь также в том случае, если на вашем участке достаточно сложная разводка системы водоснабжения.

Уровень шума зависит от мощности насоса и места установки гидрофора. Если установка насосной станции планируется в помещении, желательно, чтобы уровень шума был как можно ниже.

Защита от сухого хода и защита от перегрева напрямую на срок эксплуатации насосной станции. Даже если гидрофор установлен правильно и работает без перегрузок, наличие этих двух функций позволило сохранить его работоспособность даже при непредвиденных обстоятельствах.

Материал бака напрямую влияет на срок эксплуатации всей установки.Насосная станция с баком из нержавейки прослужит дольше, но и цена на нее будет несколько выше, чем у такой же станции с обычным баком.

Как выбрать насосную станцию ​​(гидрофор)

самых распространенных моделей насосных станций, поднимать воду с глубиной до 8 метров, а вот на плоскости на плоскости может отличаться. Исключение составляют инжекторные модели. Если гидрофор находится возле скважины, шланг опущен на максимальную глубину, то количество метров на плоскости, доступное для прокачки, будет равняться значению в паспорте насосной станции.

Чтобы увеличить расстояние на плоскости, можно опустить всасывающий шланг не на всю глубину, а, к примеру, всего на 6 метров. Если насосная станция находится возле скважины, то 1 «сэкономленный» по вертикали позволит увеличить расстояние подачи метр воды на плоскости на 10 метров. Если же гидрофор установить не возле колодца, то глубина будет равняться примерно 4 метрам на плоскости. Объяснить эту закономерность весьма просто: на всасывание воды вертикально требуется больше мощности, чем на ее передачу по горизонтали.

Рассмотрим это на конкретном примере. Допустим, вы купили насос, который может поднимать воду с глубины до 8 метров и плоскости на расстояние до 40 метров. К примеру, на дачном участке расположен колодец, глубина которого составляет 4 метра. Колодец находится в 25 метров от дома. В таком случае, всасающую шланг можно опускать на всю глубину колодца (4 м) и установить гидрофор прямо в доме. Запас расстояния составит в таком случае 16 метров.

При установке насосной станции вблизи колодца, стоит помнить о ее производительности.К примеру, если производительность станции составляет 3,6 м3 / час, а запас воды в колодце небольшой, то существует риск его осущения. Поэтому при выборе гидрофора стоит помнить о скорости наполнения колодца водой.

Важным параметром является также расстояние на плоскости, на которое станция способна перекачивать воду. Этот параметр также называется максимальным напором. Если к станции будет подключено всего один источник потребления воды (к примеру, душ), то расчеты отпадают сами собой — достаточно сравнить лишь реальное расстояние с паспортным.Если же от гидрофора планируется разводка (одна труба к дому, другая — к душу и т.д.), то стоит выбирать станцию ​​с запасом напора. Существует риск, что гидрофор поднимет воду с Deep, но прокачать ее дальше по системе водоснабжения не совсем, либо предоставит желать лучшего.

Практика показывает, что для семьи из 3-4 достаточно насосной станции с производственной системой порядка 4 м3 / час и баком объемом 20-50 литров, в зависимости от потребностей конкретной семьи.

Порядок действий при установке и первом пуске гидрофора

Если у вас нет опыта работы подобного рода, будет доверить установку насосной станции специалистам — особенно если

гидрофор устанавливается для круглогодичного использования. Однако не будет лишним проверить качество их работы. Итак, что же нужно знать об установке насосной станции

— Установка насосной станции должна производиться только на твердой поверхности в горизонтальном положении

— Насос к водозабору должен подключаться жесткими трубами, чтобы не включать перегибов и защемлений, что, в свою очередь, может привести к «сухой» работе насоса

— Нижний конец всасывающей трубы должен находиться под водой на глубине не менее 30 см

— Обратные клапаны и фильтрующие сетки

должны быть в зависимости от качества колодца или скважины внутри всасывающей трубы.

— Наземный участок всасывающей трубы должен находиться под наклоном к источнику, но без лишних перепадов высот — они должны привести к образованию полостей с воздухом

— Входная труба не должна быть слишком жестко прикреплена к патрубку, т.к. в возврате напряжения трубопровода может повлиять на положение насоса

— Все соединения труб должны быть герметичны, если герметичность вызывает сомнение — лучше перестраховать при помощи фум-ленты, пакли или специальной нити

— Перед включением насосной станции необходимо проверить давление в гидроаккумуляторе станции

— Всасывающая магистраль и сам насос должны быть наполнены водой. Сделать это можно открыв заливочную пробку насоса.

— Напорная магистраль станции должна плотно и герметично подключаться к потребителям

— При включении насоса нельзя сразу «раскручивать» мотор до максимальных оборотов, чтобы избежать гидроудара.Гидроудар способен разрушить не только места в трубопроводе, но и навредить оборудованию.

No related posts.
