Как работает насосная станция для частного дома: Насосная станция в частном доме, подключение, модели, принцип работы, выбор

автор alexxlab

Содержание

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

  • Водозабор, расположенный в скважине или колодце, оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
  • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
  • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
  • Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
  • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

  • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
  • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того,

гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

  • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
  • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную.

Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

  • повышения температуры (перегрева) насоса,
  • перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Устройство и принцип работы насосной станции с гидроаккумулятором для частного дома

Принцип работы насосной станции и ее устройство

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов.

Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии.

При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

  • Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
  • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
  • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
  • Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
  • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

  • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
  • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

  • возможность подачи воды при отсутствии электроснабжения,
  • стабильность напора в системе,
  • компактность и небольшой вес комплексного оборудования,
  • возможность выбора места установки,
  • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
  • долговечность оборудования.

Выбор накопителя

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же.

В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем.

Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя.

В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос.

Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

  • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
  • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений.

Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета.

В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров).

Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную.

Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома.

При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат.

Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

  • повышения температуры (перегрева) насоса,
  • перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

Устройство и принцип работы классической насосной станции водоснабжения

С некоторых пор частный дом не проигрывает по своим бытовым удобствам и комфорту городской квартире.

Так было не всегда, ведь раньше, если он располагался вдалеке от централизованных коммунальных систем, то частный домовладелец физически не имел возможности создать полноценное водоснабжение или канализацию.

Но, как известно, спрос порождает предложение и с появлением на рынке специального оборудования для устройства бытовых коммуникаций, в частных домах стали доступными все существующие на сегодняшний день «блага цивилизации».

Одним из очень важных элементов современной автономной водопроводной системы является насосная станция. Она может быть приобретена в готовом виде, а может быть собрана собственноручно. Какому бы варианту этого оборудования не было отдано предпочтение, чтобы правильно его эксплуатировать, необходимо понимать принцип работы насосной станции.

Что нужно знать при выборе агрегата?

Чтобы правильно подобрать насосную станцию под свои конкретные потребности необходимо учитывать два фактора: технические характеристики самой станции и особенности скважины.

В первом случае ключевым параметром является производительность. То есть станция должна обеспечивать подъем такого объема воды, который полностью удовлетворит все хозяйственные потребности в доме и на придомовой территории. Что касается скважины, то здесь нужно оценить такие ее характеристики:

  • производительность;
  • глубина;
  • статистический уровень воды – при неработающем насосе;
  • динамический уровень воды – при включенном насосе;
  • тип фильтра;
  • диаметр трубы.

В подавляющем большинстве классические насосные станции способны эффективно поднимать воду со скважины, глубина которой не превышает 9 м.

Правильно установленная и подключенная к водопроводной системе насосная станция

Что касается насосной станции, то, несмотря на отсутствие официальной классификации, она может принадлежать к одной из двух категорий, которые выделяют практикующие специалисты:

  • с самовсасывающим центробежным насосом;
  • с самовсасывающим вихревым насосом.

Практический опыт показывает, что для дома, в котором проживает семья из 4-х человек, вполне достаточно будет установить насосную станцию малой или средней мощности. Объем гидроаккумулятора (если он входит в комплектацию) которой будет около 20 литров. Такие станции, как правило, характеризуются производительностью 2-4 м. куб. в час и напором в 45-55 метров.

Типовая схема подключения станции с гидроаккумулятором

Как устроена насосная станция?

С накопительным баком

Устройство насосной станции, где присутствует накопительный бак, на сегодня считается устаревшим, хотя такие варианты еще можно очень часто встретить. Дело в том, что накопительный бак является достаточно громоздкой конструкцией.

Напор и количество воды в емкости контролируется поплавком. При снижении уровня воды до заданных величин, срабатывает датчик, который и запускает подкачку.

Такая система долгое время была очень популярной, несмотря на целый ряд очевидных недостатков:

  • вода идет самотеком, поэтому низкий напор;
  • большие габариты;
  • сложность монтажа;
  • бак должен быть установлен выше уровня самой станции;
  • если выйдет из строя датчик переполненности, то неизбежен перелив воды в помещение.

С гидроаккумулятором

Устройство насосной станции водоснабжения гидроаккумулятором – это принципиально новый подход в создании автономного водоснабжения. Дополненная реле давления, такая система является самой прогрессивной и характеризуется гораздо меньшим числом недостатков.

Посредством реле контролируется верхний предел давления окружающего воздуха, а в гидроаккумуляторе он сжимается под давлением воды. Как только устанавливается нужное значение давления, насос отключается, а снова начнет работать при поступлении сигнала реле о нижнем пределе давления. Если потребление воды небольшое, то насос включаться не будет – в кран будет подаваться вода из бака.

Общая комплектность

Независимо от того выбрана насосная станция с накопительным баком или аккумулятором, кроме одного из этих элементов она будет укомплектована:

  • насосным агрегатом;
  • мембранным напорным баком, ограничивающим число запуска насоса;
  • реле давления;
  • манометром;
  • кабелем;
  • разъемом для подключения;
  • клеммами для заземления.

Разновидности по виду насоса

Со встроенным эжектором

Насосные станции классифицируются по типу рабочего насоса, который может быть с эжектором и без. Принцип работы эжекторных модификаций (со встроенным эжектором) заключается в том, что вода поднимается за счет созданного разряжения. Они имеют более высокую стоимость в сравнении с более простыми моделями, но благодаря особой конструкции способны подавать воду с больших глубин – 20-45 м.

Такое насосное оборудование характеризуется высокой производительностью, но работа сопровождается высоким уровнем шума.

По этой причине, такая насосная станция должна устанавливаться в подсобном помещении и при возможности за пределами жилого дома.

Оборудованию такого типа чаще всего отдается предпочтение при ведении большого подсобного хозяйства и для удовлетворения садово-огородных потребностей.

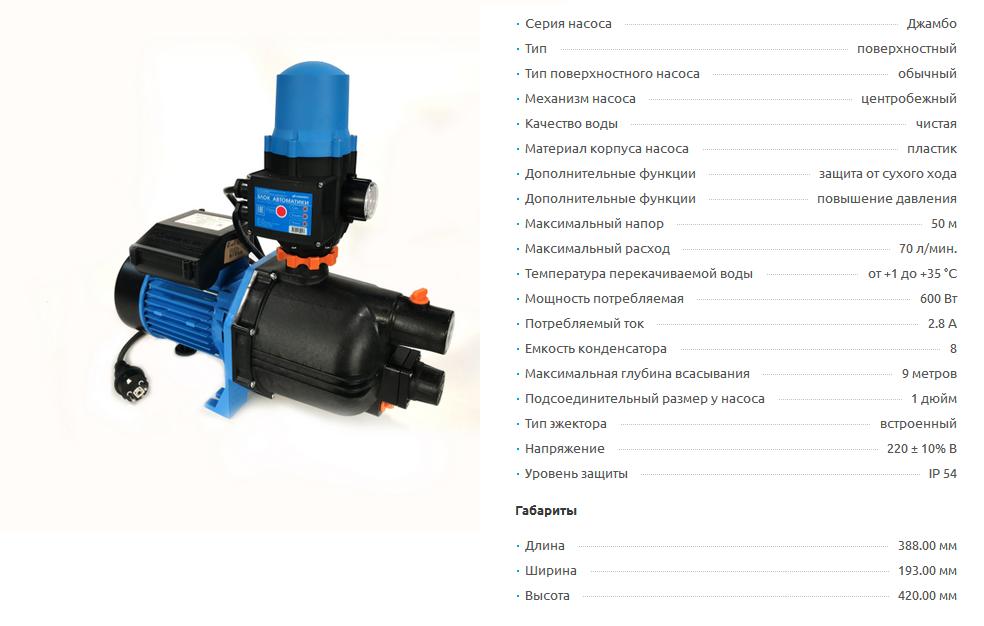

Такой компактный вид имеет очень производительная станция со встроенным эжектором

С выносным эжектором

Кроме того, потребителям предлагаются насосы с эжектором выносным, который, вместе с двумя трубами опускается в скважину или колодец. По одной трубе вода подается вниз в эжектор, что приводит к созданию всасывающей струи. Такая конструкция заметно проигрывает по сравнению с классическим эжекторным насосом по своим эксплуатационным характеристикам.

Такие насосы «боятся» наличия в системе воздуха и песка. Кроме того их КПД значительно ниже. Но зато станция с подобным насосом может без проблем быть размещена в доме, даже, если колодец находится на расстоянии 20-40 метров.

Сравнительная таблица рабочих параметров насосной станции с выносным эжектором на примере моделей Pedrollo для дачи

Безэжекторные конструкции

При оснащении насосной станции оборудованием без эжектора всасывание воды выполняется по другой схеме. В этом случае ключевая роль принадлежит специальной многоступенчатой конструкции, относящейся к гидравлической части. Подобные насосы работают фактически бесшумно и с меньшим энергопотреблением.

В данной статье мы отразили лишь основные варианты устройства классической насосной станции. Именно подобные конструкции можно чаще всего встретить в частных домовладениях. На самом деле насосов, на базе которых и собираются станции, существует огромное количество. Каждый может самостоятельно собрать такое оборудование с учетом собственных возможностей и потребностей.

Как подключить гидроаккумулятор в систему водоснабжения

Главная » Водоснабжение » Как подключить гидроаккумулятор в систему водоснабжения

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода.

Это позволяет практически избавиться от кратковременных включений насоса.

 Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом.

Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор.

Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

  • Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
  • Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
  • Создать небольшой запас воды на случай отсутствия электроэнергии.Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу.

Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах.

Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется.

При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости.

Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса.

Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте.

Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды.

Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек.

 Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать.

Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Каким должно быть давление в гидроаккумуляторе

В одной части гидроаккмулятора находится сжатый воздух, во вторую закачивается вода. Воздух в баке находится под давлением — заводские настройки — 1,5 атм.

Это давление не зависит от объема — и на баке емкостью 24 литра и в 150 литров оно одинаковое.

Больше-меньше может быть предельно допустимое максимальное давление, но оно зависит не от объема, а от мембраны и указывается в технических характеристиках.

Конструкция гидроаккумулятора (изображение фланцев)

Предварительная проверка и коррекция давления

Перед подключением гидроаккумулятора в систему желательно давление в нем проверить. От этого показателя зависят настройки реле давления, а при транспортировке и хранении давление могло упасть, так что контроль очень желателен.

Контролировать давление в гиробаке можно при помощи манометра, подключенного к специальному входу в верхней части бака (емкость от 100 литров и больше) или установленного в нижней его части как одну из деталей обвязки. Временно, для контроля, можно подключить автомобильный манометр.

Погрешность у него обычно невелика и работать им удобно. Если такого нет, можно использовать штатный для водопроводов, но они обычно точностью не отличаются.

Подключить манометр к ниппелю

При необходимости давление в гидроаккумуляторе можно увеличить или уменьшить. Для этого есть ниппель в верхней части бака. Через ниппель подключается автомобильный или велосипедный насос и при необходимости давление увеличивается. Если же его надо стравить, каким-то тонким предметом отгибают клапан ниппеля, выпуская воздух.

Какое давление воздуха должно быть

Так таким же должно быть давление в гидроаккумуляторе? Для нормальной работы бытовой техники необходимо давление 1,4-2,8 атм. Чтобы мембрана бака не рвалась, давление в системе должно быть чуть больше давления бака — на 0,1-0,2 атм.

Если в баке давление 1,5 атм, то давление в системе не должно быть ниже чем 1,6 атм. Это значение и выставляют на реле давления воды, которое работает в паре с гидроаккумулятором. Это оптимальные настройки для небольшого одноэтажного дома.

Если дом двухэтажный, придется давление повышать. Есть формула расчета давления в гидробаке:

                                                               Vатм. =(Hmax+6)/10

Где Hmax — высота наивысшей точки водоразбора. Чаще всего это душ. Измеряете (высчитываете) на какой высоте относительно гидроаккумулятора находится его лейка, подставляете в формулу, получаете давление, которое должно быть в баке.

Подключение гидроаккумулятора к поверхностному насосу

Если в доме установлена джакузи, все сложнее. Придется подбирать опытным путем — меняя настройки реле и наблюдая за работой точек водоразбора и бытовой техники. Но при этом рабочее давление не должно быть больше максимально допустимого для другой бытовой техники и сантехнических приборов (указывается в технических характеристиках).

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла.

Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет.

Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

  • насоса;
  • гидроаккумулятора;
  • реле давления;
  • обратного клапана. Схема подключения гидроаккумулятора

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр.

К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу.

Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше.

Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100.

Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Принцип работы и устройство насосной станции водоснабжения

26 Февраля 2018

С автономным водоснабжением небольшого частного дома способен справиться обычный бытовой насос. Однако в случае с двухэтажным коттеджем и количеством жильцов от пяти нужно что-то более мощное.

Без гидроаккумулятора, реле давления и манометра здесь обойтись будет сложно.

Но надо четко себе представлять устройство и принцип работы насосной станции с ним, иначе при выборе этого оборудования можно сильно просчитаться.

Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования. Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании. По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.
В состав входят следующие функциональные компоненты:

  • Поверхностный электронасос.
  • Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
  • Манометр.
  • Реле давления.
  • Соединительная арматура.

Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.

Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер.

Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах.

Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.

Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.

Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.

Состав и особенности блока управления

В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.

Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно
менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры.

При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока. Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.

Принцип работы насоса с гидроаккумулятором

Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров. Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.

В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный «запас». При открытом кране сжатый воздух выталкивает воду.

Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.

По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.

Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.

Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.

Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч).

Работает автоматическая насосная станция в два цикла:

  • Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
  • При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.

    • Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.

    После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.

    При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.

    Какое выбрать насосное оборудование

    Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин «насосная система».

    В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.

    Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).

    Выбор места для станции водоснабжения

    Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м. Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.

    Автоматическую станцию системы автономного водоснабжения можно расположить:

    • на улице в кессоне возле скважины;
    • в возведенном специально для насосного оборудования утепленном павильоне;
    • в подвале дома.

    Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта.

      При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.

    При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 — 60 см или прокладывается на поверхности.

    Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода. Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.

    Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.

    Возможные неполадки в работе установки

    Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены.

    Здесь уже поможет только обращение в сервисный центр к ремонтникам.
    При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись.

    Воздух в водопроводную систему частного дома через мембранный бак поступать не должен. Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.

    Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.

    Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения. Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем.

    При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.

    Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель.

    Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак). В обоих случаях насос включается для формирования запаса воды в емкости.

    Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще.

    Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции. Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах.

    Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха. В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидравлических ударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.

    Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.

    Что лучше – насосная станция без гидроаккумулятора или с ним. Жми!

    Технология центрального водоснабжения позволила, избавиться от проблем, сопряженных поиском источника воды, что значительно облегчило жизнь людей двадцатого века.

    Тем не менее, в минувшие года появилась возможность установки индивидуальных систем водоснабжения. И эта тенденция имеет ряд огромных плюсов, самым очевидным из которых будет независимость от государственных коммунальных учреждений.

    С целью замены старых труб, насосов и прочих элементов системы центрального водоснабжения, нередко коммунальные службы отключают воду целым населенным пунктам. Имея насосную станцию с гидроаккумулятором или накопительным баком, вы и ваша семья будете лишены данного неудобства.

    В случае если вы проживаете в регионе, где даже нет центрального водоснабжения, индивидуальная система избавит вас от средневековых походов с ведрами к колодцу. Если вам надоели некачественные коммунальные услуги, и вы желаете стабильной подачи очищенной воды, то в этой статье вы найдете для себя много интересного.

    Структура и смысл работы системы

    В наше время частный дом уже не уступает коммунальному жилью по степени комфорта.

    Это стало реальным с недавних пор, ведь раньше частный домовладелец, часто, не имел возможности подключения к городским источникам водоснабжения.

    Однако, с возникновением на рынке специальных систем которые могут заменять все необходимые коммунальные услуги, частные домовладельцы вышли на новый уровень комфорта.

    Одним из самых значимых компонентов данных систем является насосная станция. Сборка таких систем может проводиться своими силами или проходить на заводе производителя. Какой бы метод сборки ни выбрал покупателей для эффективной работы он должен знать правила эксплуатации данного типа систем.

    Схематически принцип водоснабжения имеет несколько звеньев, но самым важным всё же выступает источник воды. Вода это главный ресурс для формирования индивидуальной системы водоснабжения. Как правило, источником выступает или колодец или скважина.

    Первым делом следует выяснить тип источника.

    Если добычу воды будем проводить из неглубокого водохранилища — то сгодится почти любой тип насоса, главное чтобы ему хватало мощности для требуемой работы.

    К примеру, типичный центробежный насос способен поднимать воду на высоту около 10 метров. Но, как правило, давление почвы, а также перегибы шланга насоса снижают этот уровень на 2-3 метра, что следует учитывать при выборе аппарата.

    Один из видов применения устройства для глубины источника больше чем 10 метров — это установка станции в специальной яме.

    Таким образом, мы снижаем высоту, на которую требуется нагнетать воду до 7 или более метров, организуя при этом эффективную работу насоса. Кроме этого, есть возможность монтажа установки в подвале, при этом обеспечивая полную шумо- и влагоизоляцию.

    Выбор для домашних условий

    Многоступенчатый насос с гидроаккумуляторомНасос – это главный компонент установки.

    Его работоспособность должна обеспечивать не только эффективный забор из источника в дом, но и достаточную подачу для увлажнения почвы, наполнения бассейна и для других домашних дел.

    При покупке насоса, от покупателя требуется понимать, на какую глубину залегания источника данная установка должна быть рассчитана.

    Рекомендация специалиста: при глубине источника до 9 метров самым лучшим и экономным вариантом является самовсасывающий насос.Данная категория систем подразделяется на два типа:

    Последний выделяется высоким уровнем шумоизоляции и своей экономичностью в плане энергозатрат, при этом сохраняя свои характеристики и эффективность работы.

    Что необходимо понимать при покупке устройства

    Выделяют два основных типа насосных станций — с наличием гидроаккумулятора или без него.

    Сначала следует разобраться с принципом работы насосной системы без аккумулятора.

    В наше время данный тип систем уже считается прошлым веком, хотя и по сей день может встречаться повсеместно. Проблема в том, что такой тип станций имеет слишком объёмный накопительный резервуар.

    Кроме этого, нагнетаемое давление и число литров воды регулируется поплавком. Подкачка запускается в случае опускания поплавка ниже необходимого уровня. Несмотря на большое количество минусов, данная концепция оставалась длительный период весьма эффективной.

    Вот несколько недостатков:

    • вода подходит пассивно, вследствие этого небольшой напор;
    • крупный размер;
    • трудность монтажа;
    • резервуар обязан располагаться выше уровня насоса;
    • в случае поломки датчика помещение будет затоплено.

    Насосная станция с гидроаккумулятором – новое слово среди индивидуальных систем водоснабжения.

    Благодаря аккумулятору, станция подобного типа является наиболее современной и качественной на рынке данных услуг.

    Сравнительно с насосными системами с накопительным резервуаром данный вид станции характеризуется значительно меньшим количеством минусов. С помощью реле регулируется верхний уровень давления воздуха, который в дальнейшем под действием аккумулятора сжимается.

    Когда уровень давления достигает необходимых цифр насос перестаёт работать и включается вновь, когда давление опять падает ниже требуемого уровня. В случае, если количество потребляемой воды небольшое, то работать не будет – а вода берётся из резервуара.

    Смотрите видео, в котором подробно разъясняются устройство и принцип работы гидроаккумулятора в насосной станции:

    Что нужно знать владельцу частного дома про эксплуатацию и устройство насосной станции

    «Пьют и звери, и скоты, и деревья, и цветы, даже мухи без воды и ни туды, и ни сюды!» — эти слова из весёлой песни водовоза, написанные в 1937 году Лебедевым-Кумачом к фильму «Весёлые ребята», доходчиво повествуют о важности водоснабжения в нашей стране. Чтобы организовать эффективную постоянную подачу воды в водопроводную систему частного дома, необходимо оптимально подобрать оборудование, для этого следует понимать принцип работы насосной станции для воды.

    Что означает понятие «насосная станция»: пару слов о терминах ↑

    В связи с возникшей в последнее время терминологической путаницей уточним, что значит понятие «насосная станция» относительно частного дома.

    С технической точки зрения насосная станция — система для принудительной подачи жидкости, включает в себя оборудование (насосы, резервуары, трубопроводы) и сооружения. В нашем случае значение сужается, сооружения (колодец или скважина, жилой дом) выносятся за скобки.

    На практике сложилось так, что продавцы зачастую называют насосными станциями только компактные полностью комплектные установки, оборудованные непогружными насосами, отказывая в этом иному оборудованию. Такую трактовку можно всё чаще встретить в сети, особенно на непрофессиональных ресурсах.

    Мы же будем придерживаться общепринятых технических понятий и включим в обзор все типы насосных станций, независимо от их метода комплектации, конструкции и мнения торговых работников.

    Общее устройство и накопительные резервуары ↑

    Оборудование любой «домашней» водопроводной станции включает в себя насос, резервуар для воды и автоматику управления. Общий принцип работы водяных станций — проще некуда: насос подаёт воду из источника, она накапливается в резервуаре, откуда попадает в водопровод, автоматика включает и выключает насос.

    Принципиальная схема водопроводной станции, один из вариантов оборудования

    При общем алгоритме работы оборудование станций и особенности их функционирования существенно разнятся.

    Ниже мы подробнее рассмотрим разновидности насосов и назначение автоматики, начнём же с резервуаров, ведь именно различия в их конструкции определяют тип насосной станции и возможность создания в системе водопровода стабильного давления. Резервуары делятся на две группы: открытые накопительные баки и гидроаккумуляторы.

    Открытые накопительные баки ↑

    Накопительный бак — устаревшее, но простое и недорогое решение. В самой высокой точке водопровода (зачастую на чердаке) устанавливают стальную либо пластиковую ёмкость, куда насос закачивает воду.

    Оттуда она самотёком поступает вниз, к точкам водоразбора. Чем выше расположен бак и больше его объём, тем стабильнее давление.

    По сути, это мини-водонапорная башня, обладающая существенными недостатками:

    • Невозможность обеспечения достаточного давления, принятого в современных системах водопровода. Причём на втором этаже напор будет заметно слабей. И не факт, что сможет работать стиральная машина, а уж про гидромассажный душ и системы автоматического полива придётся забыть.
    • В доме нужно найти место для большой и тяжёлой ёмкости. Минимальный объём бака — 80 литров, рекомендуемый — величина суточного расхода, а это уже более полутонны для семьи из трёх человек, если не считать сезонный расход на полив огорода.

    Производители предлагают обширный выбор полимерных резервуаров, многие из них оснащены необходимой арматурой для подключения в качестве накопительного бака

    • Необходимость эффективной теплоизоляции бака и трубопроводов, если они расположены на неотапливаемом чердаке.
    • Ненадёжность автоматики. Она должна обеспечить включение насоса при снижении уровня воды ниже установленного и выключение при его превышении. Доступное решение — рычажный поплавок, как в старых советских унитазах, оснащённый электрической контактной группой. Чем меньше ёмкость бака, тем чаще он срабатывает и быстрее выходит из строя.

    Резервуар негерметичен, сообщается с атмосферой. Чтобы в случае выхода из строя автоматического выключателя бак не переполнился и вода не затопила весь дом, в верхней точке делают перелив — по которому избыток отводится в канализацию или на улицу. Если перелив по каким-то причинам не функционирует — жди беды.

    Одно из немногих преимуществ накопительного бака — возможность использования маломощного насоса, лишь бы он поднимал воду на нужную высоту. Правда, чем слабее насос, тем больший объём должен иметь резервуар, иначе при значительном водоразборе приток не будет поспевать за расходом.

    Схема домашней системы водоснабжения, основой которой служит погружной насос и открытый накопительный бак

    Гидроаккумуляторы ↑

    В отличие от накопительных баков, гидроаккумуляторы герметичны и работают под давлением. Внутри находится резиновая мембрана (так называемая «груша»), заполненная воздухом, реже пружинный поршень. При наполнении резервуара водой пневмомембрана сжимается, аккумулируя энергию сжатия в большей степени, чем это может сделать вода. При водоразборе «груша» распрямляется, выталкивая жидкость.

    Вариант конструктивного решения мембранного бака

    Резервуар выдаёт в сеть объём воды заметно больший его номинальной ёмкости. Автоматика управления настраивается на нижний и верхний пределы давления, при небольшом расходе воды насос не включится.

    Для адекватной работы с гидроаккумулятором необходим соответствующий насос, достаточно мощный, чтобы создать необходимое давление и производительный, чтобы успевать пополнять бак.

    Основные преимущества подобных резервуаров:

    • Гидроаккумулятор в паре с соответствующим насосом способен стабильно поддерживать в водопроводе заданное давление (1,5-3 бар), при котором будет стабильно работать вся бытовая техника, нуждающаяся в водоснабжении (стиральная и посудомоечная машины, холодильник со льдогенератором и т. д.), любые гидромассажные устройства, системы автополива. Подавляющее большинство гидроаккумуляторов рассчитаны на максимальное давление 4,5 бар и более, чего с лихвой хватает для водоснабжения двухэтажного дома с подвалом.
    • Напор воды во всех смесителях и на всех этажах будет одинаков, даже если включено несколько из них. Но при условии, что правильно выбраны сечения труб и схема разводки.
    • Резервуар можно устанавливать в любом месте, он компактен. Разместив его в цокольном или на первом этажах, удобно обслуживать. Форма может быть вертикальной либо горизонтальной, на характеристики это не влияет.

    Варианты оборудования насосных станций на основе гидроаккумулятора с поверхностным и погружным насосами

    Как выбрать гидроаккумулятор ↑

    В частном доме устанавливают гидроаккумуляторы ёмкостью от 20 л до нескольких сот литров.

    Конкретная потребность рассчитывается по специальным формулам, но ориентировочно можно сказать, что для экономной семейной пары хватит и  минимального объёма, для 3-4 человек лучше взять 50-80 л, для большой семьи или дома, насыщенного потребителями (ванна большого объёма, бассейн, значительный расход на автополив и т.д.) подойдёт 100 л и более.

    Теоретически, чем больше резервуар, тем лучше: минимизируются перепады давления; реже включается, а, значит, дольше служит насос; в случае отключения электричества имеется больший запас. Но резервуар большего объёма и стоит дороже. Допускается устанавливать несколько гидроаккумуляторов, если начальной вместимости оказалось недостаточно, можно добавить ещё один.

    В случае, когда один насос и скважина обслуживает две квартиры или дома, каждый из соседей может установить свой, отдельный резервуар. При выборе насоса следует учитывать, что его производительность должна примерно соответствовать объёму гидроаккумулятора, для 20 л хватит 1,5 м3/ч, 50 л — 2,5 м3/ч, 100 л — 5 м3/ч.

    Выбор гидроаккумуляторов по объёму весьма широк

    Эксплуатация насосных станций с гидроаккумуляторомне представляет сложности: раз в месяц рекомендуется проверить давление в воздушной мембране и при необходимости подкачать её обычным автомобильным насосом.

    Какими насосами комплектуются насосные станции ↑

    Насосы для водоснабжения частных домов делятся на две группы: поверхностные и погружные.

    На общее устройство насосной станции это различие не влияет, и те и другие способны взаимодействовать как с накопительными баками, так и с гидроаккумуляторами.

    В каждой из групп есть насосы различной производительности, максимальные величины схожи, а вот высота подъёма (напор) существенно ниже у поверхностных, для глубоких скважин используют только погружные.

    Из графика видно, сколь сильно зависит производительность от высоты подъёма

    Поверхностные насосы ↑

    Поверхностные насосы располагаются наверху, в колодец либо скважину опускается лишь заборный шланг. Всасывание воды в одноступенчатых насосах происходит за счёт эжекции, создания разрежения. Эжекторные насосные станции дёшевы, но обладают повышенным уровнем шума.

    Многоступенчатые стоят дороже, но тише и экономичней. В целом поверхностные насосы при относительно большой производительности, 4-8 м3/час не могут поднимать воду на значительную высоту, бюджетные модели (их большинство — 15-20 м, самые дорогие — 55 м.

    Именно такой тип насосов используется в комплектных насосных станциях (народное название — «безбашенка», его совмещают в одном блоке с гидрофором небольшого объёма (24-50 л) и несложной автоматикой. Стоят такие станции относительно дёшево и готовы к работе сразу после подключения к трубопроводам.

    Но, учитывая их слабый напор, станции применяют лишь при незначительной глубине колодца — от 8-15 м, редко больше.

    Комплектная насосная станция SperoniAPM 100 на основе эжекторного поверхностного насоса (сверху) и 25-литрового гидроаккумулятора, максимальная глубина колодца 25 м

    Погружные насосы ↑

    Для глубоких скважин и колодцев подойдут погружные (глубинные) насосы. Их производительность сравнима с предыдущим типом, но напор значительно выше, до 125 м. Конструктивно делятся на вибрационные и центробежные.

    • Вибрационные насосы (отечественные «Малыш», «Ручеёк») очень дёшевы, но характеристики у них скромные: напор до 60 м, значительное падение производительности при увеличении высоты подъёма. Хороши для колодцев, но для длительного применения в скважинах — не лучший вариант, вибрация со временем способствует заиливанию фильтра. Довольно шумные, если источник не звукоизолировать. Значительное давление создавать не способны и лучше подходят для применения с накопительными баками.

    «Ручеёк» — дёшево и сердито

    • Центробежные насосы намного дороже и мощней, работают бесшумно, весьма надёжны. Модели для колодцев имеют внешнюю рубашку охлаждения и большой диаметр. Скважинные насосы способны поднимать воду на большую высоту, имеют ограниченный диаметр, более чувствительны к перепадам напряжения.

    Центробежные насосы: слева, большего диаметра и с наружной рубашкой охлаждения — для колодцев, справа — для скважин

    Для погружных насосов обязателен обратный клапан, в вибрационных он является частью конструкции и расположен перед насосом, в центробежных — после, зачастую поставляется отдельно от насоса.

    Имеет ли смысл переплачивать за автоматику ↑

    Автоматическое управление призвано выполнять две функции: поддерживать заданное давление в водопроводной сети и обеспечивать защиту оборудования.

    • Стабильность давления  обеспечивается включением и выключением насоса при его падении и нормализации и действием пневмомембраны. Существует несколько типов управления, от простейших реле давления до сложных микропроцессорных устройств, точно выдерживающих необходимые параметры.
    • Защита может понадобиться от «сухого хода», когда источник иссяк, от перегрева, нестабильного напряжения. Более других нуждаются в ней центробежные скважинные насосы, работающие в экстремальных условиях. Продвинутые дорогие модели оснащены комплексной встроенной защитой. Датчик и автоматика сухого хода могут быть установлены и независимо от насоса.

    Дополнительное оборудование насосной станции, в том числе автоматика

    Выбор и установка оборудования ↑

    Зная, как работает насосная станция, мы понимаем, каковы принципы подбора оборудования. Необходимо учитывать водопотребление, дебит источника, высоту подъёма и ваш семейный бюджет. Для дачного дома можно и самому определиться и даже своими руками установить «безбашенку» на неглубокий колодец.

    Кстати, оборудование всегда лучше монтировать в доме, в тепле и с удобным доступом.

    А вот что касается насосной станции для приличного дома на глубокую скважину, здесь самостоятельно можно сделать ориентировочную прикидку, а окончательную комплектацию, установку и настройку всё же лучше доверить специалистам.

    Видео: как собрать и установить насосную станцию ↑

    Оцените статью: Поделитесь с друзьями!

    Для чего нужна насосная станция в доме. Как работает насосная станция. Основные особенности станций автоматического водоснабжения

    Поверьте, частный дом можно обустроить с настолько высоким уровнем комфорта, что проживать в нем станет гораздо удобнее, чем в городской квартире. Во всяком случае, водопроводом можно пользоваться с не меньшим удобством. Точно так же для получения воды нужно будет всего лишь открыть кран, что пока не очень совместимо с загородной инфраструктурой, согласны?

    А ведь это вовсе не «радужная» мечта. Для осуществления задумки в схему водоснабжения достаточно включить насосную станцию. Она переделает за хозяев колоссальный объем нелегкой физической работы. Правда для ее грамотного подключения и эксплуатации надо хорошо знать устройство оборудования.

    Мы предлагаем вам ценную информацию о специфике использования означенной техники. Наша статья поможет понять принцип работы насосной станции и ознакомит с правилами установки. Представленные нами сведения дополнены предельно понятными схемами, фото-подборками и видео-руководствами.

    Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

    Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

    • Водозабор, расположенный в , оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
    • Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
    • Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления , настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
    • Принцип работы насосной станции для дачи был бы непонятен без уточнения – выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
    • Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.
    На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

    Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

    • При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
    • При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

    Преимущества насосных станций

    Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

    • возможность подачи воды при отсутствии электроснабжения,
    • стабильность напора в системе,
    • компактность и небольшой вес комплексного оборудования,
    • возможность выбора места установки,
    • экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
    • долговечность оборудования.

    Выбор накопителя

    Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы .

    Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора .

    Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

    Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

    Насосное оборудование

    Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами . Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

    • Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
    • В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

    Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

    Компромиссом могут стать эжекторные модели . Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

    Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

    Оснащенный внешним эжектором , который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.


    К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

    О том, более подробно мы рассказали в отдельной статье.

    Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен , в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

    Информацию про самостоятельную чистку колодца вы найдете на этой странице . Описаны технологии и необходимые приспособления для работ.

    Автоматические системы управления

    Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

    Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

    • повышения температуры (перегрева) насоса,
    • перепадов напряжения в питающей сети и пр.

    На видео можно посмотреть как устроена насосная станция и описание ее работы.

    Автоматическая насосная станция для дачи особенно актуальна. Она позволяет обеспечить водой для полива и бытовых нужд, а также удаление сточных вод даже при наличии большого числа людей и немаленькой территории участка.

    Интенсивные темпы освоения новых участков, сопровождаются строительством на них не только жилых многоэтажных домов, но и коттеджных поселков, индивидуальных домов для постоянного проживания, созданием дачных поселков с домами.

    Во многих районах такого строительства, особенно в коттеджных и дачных поселках, отсутствуют магистрали централизованного тепло- и водоснабжения. В связи с этим автоматическая насосная станция становится тем главным оборудованием, без которого обойтись в подобных условиях невозможно.

    Полезная информация:

    Виды станций

    Станция автоматического водоснабжения выполняет ключевую функцию, благодаря ей создается оптимальное давление воды, которая может использоваться для различных целей.

    Существуют различные виды станций водоснабжения. Устройства можно классифицировать по месту установки на подземные, заглубленные и наземные. Кроме того в САВ может использоваться насосное оборудование различных типов, что позволяет подразделить их на:

    • Вертикальные;
    • Горизонтальные;
    • Центробежные;
    • Осевые.

    Основные особенности станций автоматического водоснабжения

    В состав прибора входит гидроаккумулятор, насос и система управления. Станции автоматического водоснабжения компактны, поэтому для их установки нужно минимум места. С их помощь можно создавать и поддерживать в системе нужное давление воды.

    Их корпус может быть изготовлен из чугуна или нержавеющей стали, что делает прибор пригодным для использования в самых неблагоприятных условиях. Он работает практически бесшумно.

    Устройство насосного оборудования

    Наличие системы централизованного водоснабжения еще не означает возможность регулярного обеспечения водой в любое время и в достаточном объеме. Особенно это характерно для больших дачных поселков в засушливый сезон или часы максимального потребления воды для полива.

    Такая станция представляет собой тип гидравлического устройства, который предназначен для повышения и поддержания давления в существующей сети водопровода или транспортировки ее в случае отсутствия централизованной системы.

    Моделей существует достаточно много, они отличаются некоторыми конструктивными особенностями и конфигурацией. Однако главные узлы оборудования и их устройство не имеют принципиального различия.

    Таким образом, автоматическая насосная станция водоснабжения состоит из следующих основных узлов:

    1. Электродвигателя.
    2. Насоса для забора и перекачки воды, или водяного насоса.
    3. Системы автоматизированного управления.
    4. Мембранного бака.
    5. Монтажной арматуры.

    С целью изготовления узлов и деталей используются материалы высокой прочности, устойчивые к агрессивным воздействиям среды. Они изготовлены из нержавеющей стали, диффузоры — из армированных полимеров, уплотнительные кольца и прокладки — из керамических материалов и графита.

    Использование высококачественных материалов способствует значительному увеличению эксплуатационных сроков оборудования. Применение автоматических систем управления дает возможность обеспечить рабочий цикл насоса в соответствии с необходимым объемом расхода воды. Это позволяет создать значительную экономию электрической энергии.

    Многие модели автоматических насосных станций снабжены экраном индикации работы. На нем изображается необходимая информация о возникших неисправностях или причинах остановки работы насоса. Ими может быть недостаток воды в источнике забора, закрытая по ошибке задвижка, подсос воздуха и другие.

    Если срабатывает механизм защиты, то также автоматически происходит перезапуск насоса через определенные повторные временные интервалы. В приборах предусмотрены режимы остановки и плавного запуска, что значительно снижает реактивную мощность мотора.

    Благодаря этому отсутствует возможность возникновения эффекта гидроудара в трубопроводе с повреждением системы. Некоторые модели насосных станций комплектуются устройствами защиты насоса от возможного перегрева.

    При помощи электронного реле, которое снабжено таймером включений и отключений по отрезкам времени, можно самостоятельно задавать необходимый режим работы. Другими словами, имеется возможность ограничения числа запусков, благодаря чему длительность эксплуатации устройства значительно увеличивается.

    Эластичной мембраной бак разделен на две секции. В одну из них с помощью насоса нагнетается воздух. В результате этого в нем создается давление, которое превышает планируемое давление воды в системе.

    При работе насоса во вторую секцию под давлением поступает вода и сжимает воздух в первой секции. По достижении в системе необходимого давления насос отключается, происходит деформация мембраны в обратном направлении, в результате чего оно снижается постепенно. Когда давление понижается до критического уровня, снова включается насос.

    Забор воды может производиться из колодца, а для полива — из близко расположенной реки, озера или пруда. Иногда более целесообразно осуществлять забор воды из различных источников для разных нужд.

    Например, для полива участка можно пользоваться водой из водоема, а в качестве питьевой — использовать воду из колодца. Нет необходимости дополнительного приобретения устройств для сложной фильтрации, очистки и обеззараживания. Поэтому можно установить несколько автоматических насосных станций небольшой мощности.

    Основные критерии выбора

    Если вы планируете купить станцию водоснабжения, постарайтесь заранее узнать наиболее принципиальные критерии выбора. Так, важную роль играет напор или та высота, на которую прибор сможет поднять воду. Определяя желаемый показатель, сделайте небольшой запас мощности.

    Также важно учитывать глубину всасывания. Под ней называют расстояние от оси насоса до поверхности воды. Также вас должна интересовать производительность устройства – тот объем воды, который оно сможет подать за единицу времени. Помните, что изготовители систем указывают максимальную производительность, которая рассчитывается при нулевой глубине всасывания.

    Если вы собрались жить в частном доме или на благоустроенной даче, то вас, несомненно, должен заинтересовать вопрос автономной системы водоснабжения. Не во всяком коттеджном поселку или частном секторе, а тем более в дачном обществе имеется централизованная система водоснабжения. Коммунальные услуги, представляемые сторонними компаниями сильно «кусаются».

    Полноценная система водоснабжения на приусадебном участке должна иметь в своем составе насосную станцию, которую вполне можно собрать своими руками, без привлечения сторонних мастеров. Самостоятельная установка такого оборудования позволит значительно сэкономить средства вашего семейного бюджета.

    Для чего нужна насосная станция в системе водоснабжения?

    Автономным источником водоснабжения на подавляющем большинстве приусадебных участков является скважина. П , мы рассмотрим в нашей статье. Она может быть различной глубины, в зависимости от уровня залегания водоносного строя, но обычно бурят ствол глубиной не менее 20 метров, чтобы избежать попадания в систему водоснабжения загрязненной поверхностной грунтовой воды.

    Подъем воды из скважины такой глубины осуществляется с помощью насоса. Но для полноценной системы автономного водоснабжения одного насоса и подсоединенных к нему трубопроводов недостаточно. Насос не может и не должен работать постоянно, так его узлы и механизмы придут в негодность через довольно короткое время. Чтобы обеспечить бесперебойную подачу воды во все точки водоразбора вашего дома, в нем должна присутствовать насосная станция – комплекс оборудования, позволяющий пользоваться водой круглые сутки и в любое время года.

    Состав оборудования насосной станции

    Для того чтобы поднять воду из скважины нужно насосное устройство . Оно может быть различного устройства и размещения, например, поверхностное (забирающее воду по опущенному в скважину входному патрубку) или погружное (расположенное непосредственно в скважине, на уровне залегания воды и выталкивающее ее на поверхность), работающее по центробежному или по вибрационному методу. Практически все насосные устройства для автономного водоснабжения запитываются от электрической сети.

    Следующим элементом насосной станции является аккумулятор давления или гидроаккумулятор . Он обеспечивает постоянный напор воды в трубопроводах водоснабжения. Классическим вариантом аккумулятора давления является стальной бак, разделенный на две части упругой резиновой перегородкой. При работе насосного устройства вода заполняет часть бака, натягивая мембрану. При отключении насосного устройства, мембрана, стремясь вернуться в исходное положение, выталкивает воду в водопровод. Кроме обеспечения постоянного напора воды в системе, аккумулятор давления предохраняет ее от гидравлического удара – резкого изменения параметров давления в трубопроводах.

    Моменты включения или выключения насосного устройства определяются узлом автоматики – контрольным реле , которое срабатывает в зависимости от величины давления в трубопроводах. При понижении давления в системе трубопроводов водоснабжения ниже определенной величины, узел включается и вода заполняет аккумулятор давления, натягивая мембрану. При достижении заданных параметров давления реле срабатывает и насос отключается.

    Все узлы насосной станции соединяются между собой трубопроводами, которыми оборудование подключается к входному контуру домашнего водопровода.

    Самая распространенная конфигурация насосной станции в частном доме – это комбинация поверхностного насосного устройства с аккумулятором давления и управляющим оборудованием.

    Цена готовых насосных станций может отличаться в довольно широких пределах. Купив все составные части по отдельности, самостоятельно смонтировав их, вы сможете неплохо сэкономить.

    Как смонтировать насосную станцию самостоятельно?

    На начальном этапе необходимо правильно рассчитать все параметры будущей системы водоснабжения. Отправной точкой для такого расчета будут три величины.

    1. Дебет скважины – количество воды, которое насосное устройство способно откачать из нее за определенный промежуток времени.
    2. Параметры водопотребления – количество постоянно проживающих в доме людей, количество приборов и оборудования, потребляющих воду (например, автоматическая стиральная или посудомоечная машины). Естественно, что этот параметр никак не может быть больше, чем первый, но существуют ситуации, когда скважина имеет избыточный дебет, который просто не нужен для использования в конкретном доме. При расчете параметров водопотребления не забудьте и сезонные работы, например, летнюю поливку сельскохозяйственных культур или технические работы, например, регулярное мытье машины.
    3. Кроме того, при выборе оборудования для насосной станции имеет значение и такая характеристика, как и конфигурация дома . Приобретенное и установленное оборудование должно иметь мощность и напор, достаточный для того, чтобы поднять воду из самой нижней точки скважины до самой высокой точки водоразбора в доме.

    Таким образом, рассчитав все параметры водозабора и водопотребления вы приобретаете все основные составные части насосной станции и приступаете к их самостоятельному монтажу.

    Цены на насосную станцию

    насосная станция

    Где расположить насосную станцию?

    Для того чтобы ваша насосная станция обеспечивала постоянную доставку воды с заданными параметрами напора в любую точку дома, ее место расположения должно отвечать следующим требованиям:

    • быть расположенным достаточно близко к источнику водоснабжения, так, чтобы насосное устройство могло стабильно работать в любое время;
    • иметь комфортные температурные условия, так, чтобы работа при отрицательных температурах не повредила узлы оборудования;
    • место, где располагается насосная станция должно быть доступным для проведения профилактических регламентных и ремонтных работ.

    Наиболее приемлемым местом установки насосной станции в частном доме, исходя из таких требований, является либо специально построенный кессон, либо специальное помещение или его часть в подвале дома, либо в надворных строениях.

    Рассмотрим все плюсы и минусы монтажа насосных станций в различных местах.К , вы можете прочитать в нашей статье.

    При расположении насосной станции в помещении внутри частного дома вы получаете идеальный доступ к оборудованию, но при плохой шумоизоляции работа оборудования будет причинять вам дискомфорт. Но если скважина расположена непосредственно под домом, то лучшего варианта не найти. При выборе такого места расположения следует учесть, что помещение должно быть теплым, а лучше отапливаемым. В принципе, отдельное помещение в утепленном подвале частного дома является одним из идеальных вариантов.

    Вариантом расположения в доме является устройство насосной станции в отдельно расположенном надворном строении . В этом случае вы не сможете получить быстрый доступ к оборудованию, но зато будете избавлены от проблем с шумом. При разнесении сегмента добычи и сегмента потребления необходимо обратить особое внимание на прокладку трубопровода водоснабжения. Он должен быть расположен ниже уровня промерзания грунта, либо достаточно утеплен, чтобы исключить замерзание воды в трубах в зимнее время.

    Одним из традиционных мест расположения насосной станции является кессон – специальная емкость, расположенная непосредственно на приусадебном участке над местом расположения оголовка скважины. Кессон может быть как капитальным сооружением из монолитного бетона или кирпичной кладки, заглубленным в землю, так и стальной или пластиковой емкостью, также закопанной в землю нижней частью ниже уровня промерзания грунта. Однако такой способ размещения чреват затрудненным доступом к оборудованию. Также в этом случае следует утеплить или достаточно заглубить трубопровод с водой, ведущий в дом или к другим точкам потребления.

    Как самостоятельно монтировать насосную станцию?

    Итак, мы разобрались с составом и с местом расположения насосной станции, теперь самое время приступить к ее монтажу.

    Шаг 1

    Для того, чтобы станция при работе не испытывала ненужных вибраций, ее необходимо закрепить на прочном основании. Одним из вариантов устройства такого основания является цельная бетонная плита. Можно подобрать готовый вариант, а можно залить основание для насосной станции самостоятельно. Технология заливки основания в целом совпадает с алгоритмом заливки фундаментов-плиты. Толщины 10-15 сантиметров для такого основания будет вполне достаточно.

    В подготовленный неглубокий котлован насыпается песчаная подушка. Затем составляется армирующий каркас из металлических прутьев, которые перевязываются между собой. По бокам площадь будущего основания ограничиваются досками или обрезками ДСП. После заливки бетон будет созревать в течении нескольких недель.

    Также основание для насосной станции можно выложить и из кирпичей. Двух слоев, размещенных на утрамбованной песчаной подушке, будет вполне достаточно.

    Насосную станцию можно расположить и на прочном деревянном щите, сколоченном из брусьев, но в этом случае необходимо предусмотреть размещение амортизирующих резиновых прокладок. Толщина брусьев должна быть не менее 10 сантиметров. Основание насосной станции должно выходить за периметр оборудования примерно на 10 сантиметров.

    Шаг 2

    На подготовленной площадке размещаем оборудование насосной станции. При монтаже станции из готовых узлов у вас не должно возникнуть особых проблем. Стоит обратить внимание на сечение трубопроводов, соединяющих элементы насосной станции и их правильное крепление.

    Просто разместите насосное устройство, аккумулятор давления и блок управления на подготовленной площадке и соедините их трубопроводами. Если вы используете бетонное основание, тем более, если насосная станция расположена в жилом доме – в обязательном порядке подложите и зафиксируйте под опорами оборудования резиновые прокладки. Помимо снижения шума от устройств, такие прокладки защитят ваше оборудования от чрезмерного износа.

    Шаг 3

    Подключаем насосную станцию к оголовку скважины и входному контуру домашнего водопровода. На участке соединения насосной станции с водозаборной скважиной необходимо предусмотреть размещение обратного клапана и запорного крана. Кроме того, обратный клапан монтируется и на выходе из комплекса насосной станции (на входном трубопроводе водоснабжения).

    Важно! Не забудьте, что «вода везде себе найдет дорогу», поэтому особенно тщательно изолируйте соединительные участки трубопроводов и узлы оборудования.

    Шаг 4

    Проводим тестовый запуск оборудования. Заполняем все оборудование водой, для этого, используя заливную горловину, запускаем воду в насосное устройство, аккумулятор давления и во все магистрали. Открываем все запорные вентили и запускаем электродвигатель насосного устройства.

    Работа насосной станции происходит следующим образом : рабочее колесо насосного устройства нагнетает воду в систему до достижения заданных автоматикой параметров давления. Обычно давление в системе водоснабжения составляет 1,5 — 3 атмосферы. Показатель, при котором остановится насос, можно отрегулировать при помощи узла автоматики.

    Видео — Насосная станция своими руками

    Что такое насосная станция? Узнайте все о насосах

    Что такое насосная станция? Покупка новой насосной станции может оказаться сложной задачей, особенно если у вас нет предварительных знаний или опыта в этой области. У вас обязательно возникнет много вопросов о доступных продуктах, и — здесь, в JT Pumps — мы обнаруживаем, что потенциальные клиенты снова и снова задают одно и то же.

    В следующем блоге мы подробно рассмотрим каждый из этих вопросов, предлагая всю информацию, необходимую для покупки канализационной насосной станции и (надеюсь!) Немного устраняя путаницу.

    Что такое комплектная насосная станция?

    Насосная станция представляет собой механическое устройство, сконструированное из ударопрочного полиэтилена и состоящее из большой камеры (или резервуара), внутренних трубопроводов, поплавкового выключателя и одного или двух насосов.

    Нужно ли будет покупать насос и насосную станцию ​​отдельно?

    Короче говоря, нет. Если вы впервые собираетесь купить насосную систему, лучший вариант — выбрать одну из наших комплектных насосных станций.Они поставляются с предварительно установленными необходимыми трубопроводами и переключателями и на один или два канализационных насоса (например, одинарные и двойные модели).

    У нас также есть широкий ассортимент насосов для сточных вод, измельчителей и погружных насосов, которые можно купить отдельно; возможно, например, если вам нужно заменить насос на существующей станции.

    Как работает насосная станция?

    По сути, компоненты насосной станции для сточных вод работают вместе, перемещая сточные воды из одного места в другое.Сточные воды постепенно собираются внутри камеры, и, как только они достигают заданного уровня, срабатывает поплавковый выключатель, и автоматически включается насос.

    Затем этот насос создает давление, достаточное для выведения сточных вод из резервуара, заставляя их подниматься вверх и / или горизонтально по трубопроводу (против силы тяжести) к основной канализационной линии.

    Нет необходимости включать и выключать насосную станцию ​​вручную. Благодаря добавлению поплавкового выключателя он просто активируется, когда это необходимо, и выключается, как только работа будет выполнена.

    Нужна ли насосная станция?

    Как правило, канализационная насосная станция необходима, если нельзя полагаться на силу тяжести для перемещения сточных вод к основной канализационной линии. Обычно это происходит из-за того, что трубопровод идет вверх или горизонтально; например, от ванной комнаты в подвале до первого этажа дома.

    Также может быть хорошей идеей инвестировать в насосную станцию, если ваша канализационная линия проходит через выступы и неровности, или если завершение фундамента будет слишком дорогостоящим.Вместо того, чтобы устанавливать совершенно новую канализационную систему с гравитационным потоком, обычно гораздо дешевле (но не менее эффективен) купить насосную станцию ​​ в корпусе , такую ​​как те, которые доступны в JT Pumps.

    Где можно установить канализационную насосную станцию?

    Канализационные насосные станции бывают разных размеров и спецификаций и, как таковые, подходят для использования в различных бытовых и коммерческих условиях. Это включает в себя все, от домов, квартир и пристроек до школ, больниц, жилых домов, многоквартирных домов и т. Д.Если ваша собственность не подключена к канализации или находится ниже основной канализационной линии, здесь, в JT Pumps, будет соответствующая насосная система для очистки сточных вод.

    Какая насосная станция мне подходит?

    При выборе комплектной насосной станции для жилой или коммерческой недвижимости следует учитывать ряд важных факторов. К ним относятся:

    • Количество спален в собственности
    • вязкость отходов, с которыми вам нужно справиться
    • расстояние, которое должны пройти отходы, чтобы добраться до основной канализационной линии
    • нужный вам тип подъемника (т.е. нужно ли перекачивать сточные воды в гору и / или горизонтально)
    • объем жидкости, который необходимо переместить

    В настоящее время компания JT Pumps предлагает широкий выбор различных насосных станций, подходящих для самых разных областей применения. После того, как вы определитесь со всем вышеперечисленным, наша команда экспертов может помочь выбрать идеальную модель, соответствующую вашим конкретным потребностям и требованиям.

    Мне понадобится один или два насоса?

    Это зависит от объема сточных вод, которые необходимо удерживать и откачивать.Например, если ваша канализационная насосная станция предназначена для использования в частном доме с 3 спальнями, вероятно, будет достаточно одного насоса. Напротив, если насосная станция предназначена для использования в большом многоквартирном доме, коммерческом здании или более чем в одном доме, вместо этого вам потребуется двойная система.

    Свяжитесь с JT Pumps сегодня для высококачественных насосных станций

    При покупке готового продукта, будь то новая насосная станция или что-то еще, важно сначала провести исследование.Вы должны быть уверены, что покупаете правильный продукт для себя, и поэтому мы всегда стремимся предоставить клиентам как можно больше информации.

    Надеюсь, мы ответили на некоторые из ваших самых злободневных вопросов в этом блоге. Но если вы хотите подробнее обсудить наши комплектные насосные станции, пожалуйста, свяжитесь с нами. Позвоните нам сегодня по телефону 0844 414 5800 или отправьте электронное письмо по адресу [email protected].

    Что такое насосная станция?

    Насосная станция — это электромеханическое устройство, используемое для подъема и распределения сточных вод или сточных вод, когда сила тяжести не переносит их естественным образом с места.

    Насосные станции используются для самых разных целей, в том числе в жилых домах, школах, больницах, коммерческих объектах и ​​даже жилых домах.

    Помимо того, что они используются в ситуациях, когда сточные воды не могут быть доставлены самотеком в канализационную систему, они могут быть установлены там, где канализация проходит под уклоном, или просто тогда, когда это более экономичное решение, чем традиционная самотечная канализационная система.

    Как работает насосная станция?

    Во-первых, сточные воды собираются и хранятся в камере.Когда он достигает заданного уровня, встроенный насос использует давление для подъема сточных вод через систему выпускных трубопроводов и перекачивает жидкость в самотечный канализационный коллектор или в очистные сооружения.

    Уровни тщательно контролируются датчиком уровня жидкости или поплавковым выключателем, который включает и выключает насосную станцию. Насосные станции могут использовать один или несколько насосов в зависимости от области применения.

    Адаптируемые насосные станции и частные насосные станции

    В общих чертах насосные станции можно разделить на две основные категории — адаптируемые насосные станции и комплексные насосные станции.

    Подходящие насосные станции

    разработаны для крупномасштабных применений и соответствуют всем требованиям компании по водоснабжению, спецификациям канализационных сетей и DCG (Design Construction Guide), что делает их пригодными для использования на общественных землях.

    Пакетные или частные насосные станции используются для удаления сточных вод из частных построек, будь то жилые или коммерческие объекты.

    Иногда право собственности на насосные станции передается в результате юридического процесса, известного как принятие насосной станции.Например, право собственности на жилой комплекс может быть передано от застройщика местным водохозяйственным органам. Тогда они будут нести ответственность за текущее обслуживание насосной станции.

    Какая насосная станция мне нужна?

    Выбор насосной станции — сложный процесс, который включает в себя множество факторов, таких как местоположение, требуемый приток и право собственности.

    Хотя подземные насосные станции представляют собой дискретное и эффективное решение, наземные станции могут использоваться там, где это не является жизнеспособным вариантом.

    Обладая более чем 60-летним опытом работы в отрасли, TT Pumps и наши обученные инженеры могут предоставить экспертные консультации по лучшим вариантам для вашего конкретного применения, тем самым обеспечивая максимальную эффективность и долгосрочную надежность.

    Чтобы выбрать правильное решение для вашего индивидуального применения, свяжитесь с нашей командой экспертов по телефону +44 (0) 1630 647200 .

    Частные насосные станции

    Обзор: Главная > Подключение к канализации > Частные насосные станции

    Руководство по эксплуатации и техническому обслуживанию частных насосных станций

    СЛЕДУЮЩАЯ ИНФОРМАЦИЯ ПРЕДОСТАВЛЯЕТСЯ ДЛЯ РУКОВОДСТВА ВЛАДЕЛЬЦУ ИНДИВИДУАЛЬНОЙ СОБСТВЕННОСТИ ПРИ ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИИ ЧАСТНОЙ НАСОСНОЙ СТАНЦИИ:

    1. Система напорной канализации предназначена для обработки обычных бытовых сточных вод.Мусор, мусор, волосы, пластик и другой мусор, если попадут в систему, могут вывести из строя насосный агрегат и вызвать проблемы и неудобства.
      • Не допускайте попадания масел или смазки в систему. Жиры, такие как кулинарные масла, жир или жир бекона, могут застывать в трубопроводах и закупорить или иным образом нарушить нормальную работу системы. Соберите жир в контейнер и, когда он остынет, выбросьте его в мусор.
      • Также запрещены одноразовые подгузники, гигиенические салфетки, предметы одежды, резиновые изделия, гравий, пластмассы, столовое серебро, нейлон, скорлупа яиц, наполнитель для кошачьего туалета и аквариумный гравий, поскольку они могут заклинить насос.
    2. Насосная камера не должна быть покрыта грязью или другим материалом, который может затруднить вентиляцию или доступ обслуживающего персонала. Поверхностная вода должна быть отведена из камеры, иначе она может просочиться и увеличить ваши эксплуатационные расходы из-за дополнительной откачки инфильтрованной поверхностной воды.
    3. В случае сбоя питания избегайте стирки, купания, смыва туалета или использования любых устройств, использующих воду, которые стекают в систему в максимально возможной степени. В камере мало места для хранения, но при разумной осторожности вы можете свести к минимуму вероятность переполнения.
    4. В случае отказа насоса, о котором сигнализирует световой сигнал и звуковой сигнал, снова избегайте стирки, купания, смыва туалета или использования любых устройств, использующих воду, которые стекают в систему в максимально возможной степени.
    5. Раз в год снимайте крышку с насосной станции и при откачке резервуара отсоединяйте поплавки, кабели, стены и все места, где скопилась смазка. *
      * Если у вас насос типа E-one, это ежегодное обслуживание не является необходимым и не рекомендуется производителем

    Компактные насосные станции, помогающие застройщикам использовать сложные участки для столь необходимых новых домов

    Там, где нельзя полагаться на самотечный дренаж для перемещения сточных вод из здания в ближайшую канализацию или очистные сооружения, может потребоваться насосная станция.

    Насосная станция — это механическое устройство, устанавливаемое в подвале, погребе, канализации, водопроводной системе или другом трубопроводе, по которому сточные воды перемещаются на более высокий уровень, и обычно состоит из одного или нескольких погружных насосов, установленных в камере. Они также известны как отстойники, канализационные станции или насосные камеры.

    Традиционное решение заключалось в строительстве насосной станции на месте, которая состоит из камеры из бетонных колец, которая затем оснащается необходимым оборудованием, т.е.е., насосы, трубы и клапаны. Однако этот метод может занять много времени, поскольку для завершения строительства может потребоваться несколько недель. Этот метод также может создать проблемы с точки зрения доступа к месту, логистики и ограниченных рабочих ограничений.

    Более эффективное и экономичное решение — это современная насосная станция в сборном корпусе, которая, как следует из названия, представляет собой полный пакет, содержащий все необходимые элементы, готовые к установке. Комплектные насосные станции, как правило, собираются заранее, производятся за пределами площадки и доставляются на площадку готовыми к установке, что значительно экономит время программы и, следовательно, стоимость проекта.Благодаря тому, что насосные станции спроектированы, построены и испытаны в соответствии с соответствующими стандартами на выезде, сборные насосные станции могут быть установлены гораздо быстрее на месте.

    Общие приложения могут включать в себя жилые дома, расположенные ниже канализации или очистных сооружений, новые дома, построенные на более удаленных или труднодоступных землях, более крупные коммерческие здания, такие как школы, больницы и дома престарелых, и промышленные здания, такие как фабрики, склады и крупные инфраструктурные проекты, такие как как новые дороги, все сталкиваются с одной и той же проблемой: как эффективно перекачивать сточные воды на очистные сооружения.

    Обычно резервуар изготовлен из сверхпрочных материалов, включая стеклопластик (GRP) или полиэтилен, насосные станции в корпусе могут быть оснащены погружными насосами мацерационного типа для эффективного дробления более крупных частиц в жидкости, они обычно используются при перекачивании сточных вод или навозной жижи. Они также могут быть оснащены оборудованием для управления или мониторинга, чтобы своевременно предупреждать о любых проблемах с системой.

    Насосные станции в корпусе доступны в различных размерах и конструкциях, чтобы соответствовать конкретным требованиям применения.Они спроектированы так, что не выделяют запаха, и, поскольку они расположены под землей, обычно работают очень тихо.

    Dutypoint предлагает ряд недорогих, простых в установке блочных насосных станций Vortech ™, изготовленных как из стеклопластика, так и из полиэтилена, и предлагает онлайн-выбор продуктов, позволяющий легко конфигурировать подземную насосную станцию ​​для канализации или сточных вод в соответствии с конкретными потребностями проекта. .

    Комплектные насосные станции

    Vortech ™ доступны в различных размерах с различными вариантами насосов в зависимости от конкретного применения, включая насосы для поверхностных вод, насосы для загрязненной воды / сточных вод и насосы для измельчения сточных вод для тяжелых условий эксплуатации. Все модели поставляются в комплекте. готовы к установке, и для дополнительного удобства некоторые модели доступны на складе с БЕСПЛАТНОЙ доставкой в ​​тот же день или на следующий день.

    Ключевые особенности линейки Vortech ™ включают сверхпрочные камеры из чистого полиэтилена с ребрами жесткости для обеспечения превосходного качества и устойчивости к коррозии, а также компактную конструкцию, предназначенную для использования в ограниченных пространствах, таких как подвалы и подвалы.

    Комплектные насосные станции

    Vortech ™ также доступны с различными размерами камер, от 280 литров до 9000 литров, с аварийными сигналами высокого уровня, установленными в стандартной комплектации, с возможностью включения систем управления резервным аккумулятором для критических применений.

    Dutypoint также предлагает ряд насосных станций из стеклопластика, которые могут быть спроектированы в соответствии с конкретными требованиями вашего проекта, и наша новая подземная насосная станция QuikForm ™ с корпусом из стеклопластика, в которой используется инновационная система опалубки, позволяющая сократить трудозатраты на установку на 35% и расход бетона до 50% *

    Для получения дополнительной информации о насосных станциях для упаковки Dutypoint посетите нашу страницу для сточных вод, страницу или заполните форму быстрого запроса

    У вас есть частная насосная станция в вашей собственности?

    Пример частной насосной станции

    Это изменение вступает в силу 1 октября 2016 года, вызванное государственным законодательством, направленным на решение вопросов собственности и обеспечение более качественного долгосрочного обслуживания канализационной сети.

    Дополнительную информацию можно получить на веб-сайте Southern Water https://www.s Southernwater.co.uk/information-about-pumping-stations или по телефону 0330 3030368.

    Southern Water ответила на некоторые часто задаваемые вопросы для людей, у которых есть насосная станция в их собственности:

    Southern Water возьмет на себя ответственность за частные насосные станции

    Почему происходит передача?

    Это принятие является частью нового государственного законодательства, направленного на решение вопросов собственности и обеспечение лучшего долгосрочного обслуживания канализационной сети, и вытекает из изменения ответственности за техническое обслуживание некоторых канализационных труб, которое было введено 1 октября 2011 года. .

    Какую пользу принесет мне этот перевод?

    Передача права собственности на Southern Water принесет уверенность в вопросах технического обслуживания. Мы планируем стандартизировать оборудование на всех насосных станциях, чтобы обеспечить эффективную работу канализационной сети в будущем.

    Насосная станция

    Как мне узнать, подходит ли моя насосная станция для усыновления?

    Для того, чтобы насосная станция была принята компанией Southern Water, она должна соответствовать определенным критериям, изложенным в законодательстве.Они подробно описаны ниже. Неподходящие насосные станции останутся в сфере ответственности нынешних владельцев и останутся таковыми после 1 октября 2016 года.

    Критерии принятия изложены следующим образом:

    Насосная станция должна быть подключена к компании Southern Water’s. канализационная сеть

    Насосная станция должна обслуживать более одного участка или находиться за пределами границ участка

    Насосная станция не должна быть подключена к частным очистным сооружениям

    Насосная станция должна быть подключена до июля 2011 года.Недвижимость, подключенная после этой даты, будет подлежать дополнительной передаче (подробности будут подтверждены).

    Если вы не уверены, соответствуете ли вы критериям, мы будем рады оценить вашу насосную станцию ​​на соответствие критериям. Свяжитесь с нами, чтобы организовать опрос.

    Почему компания Southern Water изучает частную насосную станцию, которая обслуживает мою собственность?

    В настоящее время мы проводим исследования, чтобы помочь нам определить, сколько насосных станций находится в нашем регионе, различных типов и конструкций, а также их рабочее состояние.Это поможет нам понять, какие работы нам могут потребоваться для приведения насосных станций в стандартное, безопасное и пригодное для эксплуатации состояние.

    Когда моя насосная станция будет переведена в Southern Water?

    Все насосные станции будут автоматически переведены в Южную Уотер 1 октября 2016 года. При необходимости мы работаем с нынешними владельцами, чтобы взять на себя ответственность перед переносом в октябре, чтобы мы могли выполнять любые необходимые работы по техническому обслуживанию. После переезда на насосной станции будет установлен знак «Южные воды».

    Какие работы вы будете выполнять на моей насосной станции?

    Состояние насосной станции определит, какие работы потребуются. Мы ожидаем, что не потребуются тяжелые или очень шумные конструкции, но нам может потребоваться переместить или увеличить размер электрического блока управления и установить телеметрическое оборудование, чтобы информация отправлялась в Southern Water 24 часа в сутки для наблюдения за работой системы. насосная станция. Любые требования мы обсудим с текущим владельцем после опроса.Southern Water покроет все расходы, связанные с этой работой.

    У меня проблема с насосной станцией. Вы можете помочь?

    До тех пор, пока право собственности на насосную станцию, обслуживающую вашу собственность, не будет передано

    Southern Water, ответственность за техническое обслуживание и ремонт остается за текущим владельцем.

    С кем мне связаться после того, как он будет принят, если возникнет проблема?

    Свяжитесь с нашим круглосуточным отделом по работе с клиентами по телефону 0330 3030368, этот номер также будет отображаться в киоске после перевода.

    Есть ли другие источники информации?

    Более подробную информацию о передаче частных насосных станций можно найти по телефону

    https://www.s Southernwater.co.uk/information-about-pumping-stations или позвонить нам по телефону 0330 3030368

    Канализация и очистные сооружения созданы, чтобы иметь дело с отходами жизнедеятельности человека и водой, но каждый год в Великобритании мы смываем два миллиарда предметов, которые не должны упасть в унитаз. Помогите нам уберечь канализацию от засоров, смыв только три «Пс» — мочу, какашку и бумагу.Для всего остального — упакуйте и упакуйте.

    www.s Southernwater.co.uk/keep-it-clear

    9VAC25-790-380. Перекачка сточных вод.

    Артикул 2
    Канализационные насосные станции

    A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога. Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи.Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в воду (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.), Должно быть физически расположено в зоне воздействия 100-летнего наводнения / волнения или защищено иным образом. от 100-летнего ущерба от наводнений / волн.Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

    1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован таким образом, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

    2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрено два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше.Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при выходе любого одного агрегата из строя остальные агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше. Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение продолжительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод во влажном колодце.

    3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это те станции, которые сбрасывают в очистные сооружения без рассеивания потока через систему самотечного сбора. Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2–1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой.Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза больше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом производительность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход. Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью.Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

    4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения. Если размер установки требует, рекомендуется использовать механически очищенную решетку с измельчителем или устройством для измельчения.Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

    5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов. Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов.Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

    6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях пуска они запускались с положительной высотой всасывания, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии. Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи водозабора. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования.Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

    7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов. Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление является предпочтительным для всех канализационных насосных станций.Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

    8. С целью определения уровней жидкости для аварийных сигналов, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, такой, что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

    9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

    10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

    11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

    12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы надежным внешним выключателем, расположенным над уровнем земли, где это возможно.

    B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

    1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с надлежащей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которые могут потребовать периодического обслуживания и осмотра, расположены во влажном колодце, то они должны механически вентилироваться во время доступа обслуживающего персонала.

    2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно иметь несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где чрезмерная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

    3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

    4. Там, где может возникать проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

    5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть непрерывной или прерывистой. Вентиляция, если она непрерывная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

    С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

    Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

    1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и мокрым колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

    2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

    E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

    1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, должны быть разделены на две секции, должным образом соединенные между собой, чтобы облегчить ремонт и очистку.

    2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать накопления тепла в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени выдержки.

    3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

    Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

    Безопасные помещения насосной станции как смягчение последствий в округе Джефферсон

    ДЖЕФФЕРСОН, Луизиана — Защита от сильных ветров и паводков — постоянная проблема для людей, которые живут и работают в юго-восточной Луизиане. Защита операторов важнейших насосных станций в этом районе имеет решающее значение, особенно во время сильных штормов.После урагана «Катрина» в 2005 году руководители округа Джефферсон нашли надежное решение этой проблемы на 13 крупных насосных станциях — они построили высотные безопасные помещения, способные противостоять сильнейшим ветрам.

    Безопасные помещения представляют собой сборные конструкции площадью 400 квадратных футов с нижней плитой, стенами и крышей из восьмидюймового железобетона. Они спроектированы так, чтобы выдерживать ветер со скоростью 250 миль в час, что намного превышает минимальную силу урагана категории 5, а также побочные торнадо, иногда возникающие во время ураганов.Все безопасные помещения закреплены на 12 больших бетонных сваях, пробуренных на глубину от 80 до 100 футов и возвышающихся на 25 футов над землей.

    В каждом безопасном помещении есть герметичная дверь, усиленный люк в крыше в качестве аварийного выхода и перила из оцинкованной стали высотой 4 фута вокруг платформы и люка в крыше. Доступ осуществляется по двум лестницам из оцинкованной стали. Защитные стены, построенные около 17 футов высотой, обеспечивают фронтальную защиту насосных станций и безопасных помещений от штормовых нагонов, хотя безопасные помещения спроектированы таким образом, чтобы выдерживать нагон, если наводнения и дамбы будут перекрыты.

    Внутри каждой безопасной комнаты восемь раскладных, пристроенных двухъярусных кроватей, а также шкафчики, столешницы, холодильник, микроволновая печь и санузел. Приборы и система отопления / охлаждения / вентиляции поддерживаются генератором, работающим не менее пяти дней. Оставшееся пространство занимает компьютер, который контролирует систему диспетчерского управления и сбора данных, которая предоставляет информацию о погоде и уровнях воды, позволяя дистанционно управлять насосами станции и насосными станциями меньшего размера, связанными с этим основным объектом.Работа осуществляется с помощью оптоволоконных кабелей, защищенных полиэтиленовым трубопроводом высокой плотности, протяженностью 350 футов от насосной станции до безопасного помещения. Кабели, соединяющие насосные станции, длина некоторых из которых достигает трех миль, проложены вдоль берегов каналов.

    Во время шторма оператор безопасного помещения может поддерживать работу насосов, в то время как дополнительный оператор контролирует и очищает мусор с решеток для сбора мусора, используя автоматизированную систему очистки, известную как «альпинистский экран». В не грозовые условия все эти операции происходят на самой насосной станции.

    Джефферсон Пэриш начал переоборудование бывших в употреблении транспортных контейнеров во временные безопасные помещения до того, как ураган Катрина обрушился на Луизиану в 2005 году, хотя проект еще не был завершен. Когда ураган обрушился на побережье, операторы были эвакуированы с насосных станций в целях безопасности. Чтобы защитить их от будущих штормов — и в знак приверженности безопасности жителей — приходские власти заняли 40 миллионов долларов на строительство новых постоянных безопасных комнат на крупных насосных станциях.

    В то время как безопасные помещения являются центральным элементом насосных операций, вся дренажная система (начатая много лет назад, когда Джефферсон Пэриш послал своих представителей в Нидерланды для изучения наилучших методов защитного управления водными ресурсами) спроектирована с приоритетом безопасности. Это необходимо в низинном приходе Джефферсон, который опускается на пять футов ниже уровня моря и проходит от озера Пончартрейн до Гранд-Айл на побережье Мексиканского залива.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
