Схема подключения и установка бензогенератора к дому

Любители рыбной ловли и активного отдыха знают насколько неудобно обходиться без освещения вечером. Та же проблема возникает и у владельцев дачных строений и загородных коттеджей, если к поселку не подведено электричество или часты перебои с ним. Лучшим выходом в такой ситуации является установка бензогенератора. О том, как правильно это сделать речь пойдет далее.

Устройство бензиновых электростанций

В конструктивном плане такой агрегат представляет собой двигатель внутреннего сгорания, объединенный с генератором и предназначенный для выработки электрического тока. Чаще всего используются четырехтактные модели. Коленчатый вал таких устройств имеет частоту вращения до 3000 об/мин. От него тяговое усилие передается генератору. Это приводит к преобразованию вращательной энергии в электрическую.

Устройство генератора

Кроме этого, каждый агрегат снабжается топливным баком.

В зависимости от назначения генератора изменяется и объем. У промышленных моделей он может достигать более 100 л, бытовые генераторы имеют небольшие баки, объемом в 10-15 л.

Большинство современных мини электростанций способны подстраиваться под необходимую нагрузку, что позволяет снижать обороты двигателя и экономить топливо.

Главное – это правильно выбрать бензогенератор и выполнить подключение.

Виды мини-электростанций

Классификация этих устройств выполняется по различным параметрам. Начнем с назначения, в зависимости от этого параметра различают:

• Бытовые;
• Промышленные.

Последние обладают более высокой мощностью, но в то же время и габаритами. Они относятся к стационарным, так как могут иметь вес свыше 300 кг и чаще всего работают на дизельном топливе.

Бытовые генераторы или бензиновые имеют компактные габариты и очень удобны в транспортировке. Они представлены широкой линейкой мощностей и могут использоваться как в частных домах, так и для походов, рыбалки.

В зависимости от этого изменяется и схема подключения бензиновых генераторов.

Запуск таких устройств осуществляется различными способами:

1. Вручную;
2. Электростартером;
3. Автоматически.

Самым простым и дешевым является генератор с ручным запуском. Он оснащается механическим стартером. Электростанции второго типа приводятся в действие при помощи ключа, как автомобили. Последние модели, оснащенные контроллером, который управляется программой запуска – одни из самых дорогих, но в то же время удобных в эксплуатации.

Выбирая бензогенератор нужно обращать внимание и на то однофазный он или трехфазный, а также на то имеется ли в нем переключатель режимов и выходы с различными типами напряжения. Особенно актуальны эти параметры, если планируется использовать генератор на строительной площадке для работы с оборудованием.

Но все же самыми популярными являются инверторные агрегаты. Их главным отличием от обычных моделей является наличие стабилизатора или инвертора, предназначенного для выравнивания колебаний тока.

Такие приборы применяются для питания высокоточных машин и механизмов.

Как правильно рассчитать мощность

Как рассчитать мощность генератора

Чтобы не ошибиться в выборе мини электростанции необходимо заранее определиться с ее основными характеристиками, такими как мощность, уровень шума, тип двигателя.

Но если с двумя последними можно разобраться в процессе покупки оборудования, то мощность нужно рассчитать заранее. Поскольку она зависит от активной составляющей нагрузки и коэффициента, то для определения номинального значения определяют сначала полную по следующей формуле:

Далее переходим к расчету мощности потребителей электричества. Но для этого необходимо знать установленное значение этой величины для приемников и коэффициенты мощности и спроса, которые определяют по справочникам.

Если для вас выполнить это сложно, то стоит обратиться к специалистам торговой сети или организаций, занимающихся обслуживанием дизельных генераторов.

Смотрим видео, рассчитываем мощность:

Исходя из практики можно сказать, что для садового домика вполне хватит электростанции мощностью в 2 кВА, а для большого коттеджа – от 10 до 20 кВА. Но это средние значения, поэтому вычислять для своих потребностей все равно придется.

Схемы подключения генератора

Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:

1. Центральной;
2. Бытовых приборов;
3. Проводкой от мини электростанции.

Простое подключение

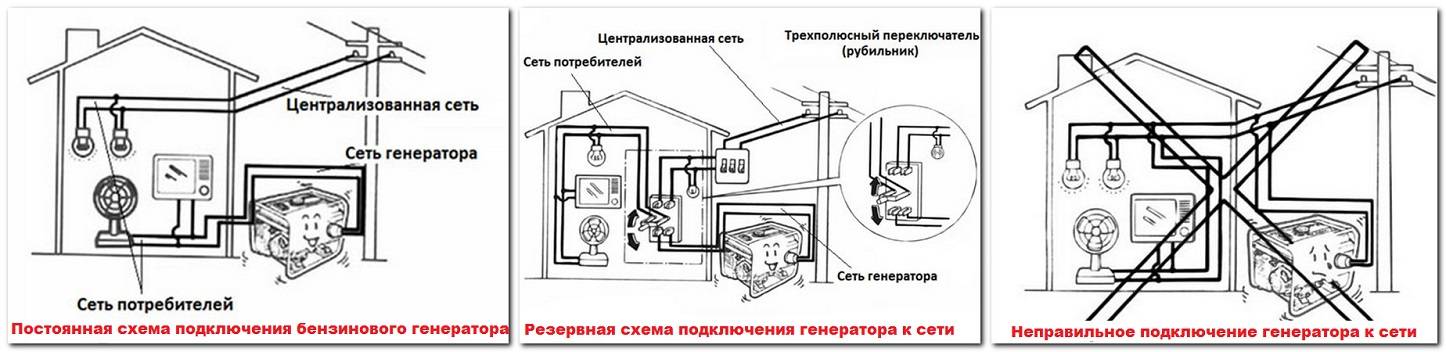

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

• Включение непосредственно в розетку устройства;
• Подключение к общей сети;
• Соединение с единую цепь с центральной проводкой.

Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.

Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

Схема подключения к единой электросети

Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.

Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.

Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.

Смотрим видео, установка и подключение. Нюансы в работе:

Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.

Подводим итоги

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.

Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.

Подключаем электрогенератор в доме | Электрик

В частном доме никогда не помешает запасной источник электроэнергии, на случай ситуаций с аварийными или плановыми отключениями электроснабжения в сети.
Бывает случаи когда дом может оставаться без света не одни сутки, а например зимой когда система отопления напрямую зависит от электричества, без дополнительного источника электроэнергии не обойтись.
Но выход из ситуации можно найти обустроив в своем доме дополнительный источник электроэнергии в виде бензинового или дизельного генератора (электростанции).

Но как правильно обустроить всю систему чтоб она работала безопасно, просто и налажено? Рассмотрим все варианты…

В основном существует две принципиальные схемы подключения (управления):

1. Ручная, когда коммутация осуществляется вручную, с помощью перекидного рубильника или автомата в паре с контактором.

2. Автоматическая. Автоматическую схему управления поддерживают не все электростанции. Кроме самой электростанции нужно приобретать «систему авто запуска»
Принцип работы состоит в том что при отключение электричества в сети (на входе), «система авто запуска» переключает «дом» на генератор, при этом сама и запускает его.
При возобновление электричества на входе — система сама отключает бензиновою электростанцию и подключает дом напрямую.

Очень часто применяя генератор принято не заворачиваются и просто «подкидывать» питание от генератора к ближайшей розетке таким способом запитав весь дом. Но делать так категорически нельзя, за исключением редких единичных случаев. Но почему?

1. Проводная линия питания отдельной розеточной группы не рассчитана принимать на себя магистральную нагрузку. Есть исключения когда для этого проведена отдельная линия от щитка с проводом большого сечения и отдельным соответствующим автоматом.

2.Есть вероятность что вы забудете отключить вводной автомат в щитке, при этом запустив и подключив электростанцию. Что может произойти?
В лучшем случае вы запитаете от генератора всех «соседей» подключенных к вашей линии, что обязательно вызовет перегруз и постоянное срабатывания защитного автомата.
В худшем случае — и это наиболее частая причина поломок генератора — вы словите «встречку» и на долгое время попрощаетесь с своей электростанцией.

3. Удобство и налаженность переключения источников электроэнергии. Всего один поворот рубильника или работа в полностью автоматическом режиме и вы будете чувствовать себя спокойно и в безопасности.

Необходимый минимум для подключения

(Переходной рубильник)

1. Обеспечить отдельный ввод в щиток, отдельную линию от генератора в главный щиток дома, проводом не менее 4 мм2.

2. Перекидной рубильник. Для бытовых нужд применяется множество вариантов подобных устройств в модульном исполнении для монтажа на 35 мм DIN-рейку.
Рубильники имеют простейшую схему включения и принцип работы. На нижние контакты, как правило, подключают общую шину отходящих нагрузок. С обратной стороны, там, где контакты парные, подключают два отдельных ввода. Клавиша переключения имеет три положения, в среднем все цепи разомкнуты. Практически во всех сериях устройства могут быть многополюсными, что значительно облегчит работу с трёхфазной сетью и сложной системой заземления/зануления.

Следует понимать что такой рубильник не обладает защитными свойствами автоматического выключателя, поэтому каждый ввод нуждается в защите отдельными автоматами

В крайних случаях, когда не имеется возможности найти подобное устройство, можно изготовить его аналог с помощью двух двухполюсных автоматов одного номинала и производителя. Их нужно поставить рядом, один перевернуть вверх ногами, а затем сцепить вместе клавиши, вставив стальной штифт в штатное отверстие.

Автоматическое коммутирование с помощью контактора

(полуавтоматическое АВР)
Если «щиток управления» расположен в труднодоступном месте или вы просто не желаете каждый раз выполнять переключение вручную, можно применить устройство автоматического переключения.
Для автоматического и безопасного перехода с централизованного электроснабжения на автономное можно применить контактор.Такая система обладает максимальной дешевизной и простотой, при етом обладая свойствами промышленных систем АВР!

Схема АВР включается после вводного автомата домового распределительного щита, в разрыв перемычки между вводным автоматом и групповыми автоматами. Ввод после вводного автомата подключается к точке «основной ввод», нулевая шина к «нулю», генератор к точкам «резерв» и нулевой шине. Генераторы не имеют «нуля» и «фазы», и подключение генератора к АВР производится в произвольной последовательности.

Применяемое в схеме электромагнитное реле контактора должно иметь обмотку на 220 вольт и обладать переключаемой контактной группой на ток не менее тока вставки вводного автомата, и обязательно быть рассчитанным на продолжительный режим работы во включенном состоянии.

Работа с такой схемой АВР очень проста. При пропадании электричества в сети необходимо просто запустить генератор и в доме появится электричество. Помните, что генератор не сеть и его не стоит зря перегружать, особенно при запуске, поэтому лучше отключить мощные потребители, без которых вы можете обойтись. Чтобы генератор не работал постоянно, необходимо регулярно наблюдать за лампой «Свет есть», и как только она загорится, заглушите генератор.

Функция глушения генератора

Для подобной реализации устройства необходимо уже два контакторы (реле) подключенные параллельно.
Второе реле можно поставить на небольшой ток, но не менее 5 ампер. Оно должно также, как и первое реле, содержать контактную группу на переключение, нормально замкнутые контакты которой подключаются параллельно выключателю зажигания генератора.
Для предотвращения падения напряжения в цепи зажигания данное реле можно вынести непосредственно к генератору.
Кроме того в схему можно добавить выключатель принудительного глушения, в нормальном режиме этот выключатель всегда должен находиться в положении «включен» и в отсутствие света генератор все же можно будет заглушить за ненадобностью, например прямо из щитка.

Как работает схема? При пропадании электричества в сети нужно будит запустить генератор оставив его выключатель зажигания в положении «выкл», в доме снова загорится свет (от электростанции).
Если у генератора есть электростартер, то после пуска двигателя стартером нужно вернуть ключ в положение «выкл».

После того, как свет дадут снова, схема АВР автоматически переведёт дом на основное питание (сети), а второе реле, разомкнувшись, заглушит генератор. Если вам будет необходимо завести генератор при наличии основного питания, просто поставьте его выключатель зажигания в положение «Вкл.» и заведите его.

По окончании любых работ с генератором не забывайте всегда переводить выключатель зажигания в положение «выкл» для восстановления работоспособности функции автоматического глушения. Если вам необходимо принудительно заглушить генератор когда света нет, а генератор запущен, то разомкните дополнительный выключатель принудительного глушения генератора, в нормальном режиме этот выключатель должен быть постоянно замкнут.

Блок АВР с авто запуском генератора

(автоматическая АВР)
Принцип работы автоматического АВР чем-то похож на работу полуавтоматического, описанного выше, но в данном случае АВР самостоятельно запустит, прогреет генератор, после чего произведет переключение нагрузки на резервный источник электричества (генератор).
Кстати в полуавтоматическом для безопасной работы (функция прогрева) — можно применить модульное реле времени которое подаст напряжение после запуска двигателя с некоторой задержкой для прогрева бензодвигателя.

Основной минус подключения электрогенератора через АВР — это стоимость как самого оборудования так и монтажных работ связанных с переделкой миниэлектростанции для работы с автоматикой. Самостоятельно подключить автоматику к генератору не обладая необходимыми навыками достаточно сложно.
Например при неправильной организации работы велик риск испортить оборудование. Если генератор имеет поломку моторной части, например, его принудительный многократный запуск вызовет, по меньшей мере, глубокий разряд аккумулятора, а в худшем случае приведёт к выходу из строя обмоток электростартера.

Есть два варианта автоматических АВР:

1.Штатный блок электронного управления, поставляемый вместе с генератором устанавливается с ним в одном помещении. Такой блок подключается согласно инструкции и схеме и управляет он только запуском и остановкой двигателя, в некоторых случаях берёт на себя задачу регулировки оборотов и выдаваемой мощности.

Основная коммутация резервного ввода выполняется контакторами по ранее описанных схемах.
Только в этом случае нормально разомкнутый контакт на основном вводе протягивается сигнальным слаботочным проводом до блока управления, чтобы текущее состояние городской линии давало понять электронике, когда следует запускать или останавливать генератор.

2. Комплектные устройства АВР с авто запуском. Такие устройства требуют установки на генератор дополнительного оборудования: электрического привода дроссельной заслонки и стартера с аккумулятором.
Преимущество таких систем в том, что они имеют всё необходимое «из коробки» и полностью заменяет вводно-распределительное устройство, включая встроенные защиты по току, а иногда даже имеют систему защиты от перенапряжений и утечек. Всё что нужно для подключения — присоединить жилы вводов и шины потребителей на устройства коммутации, а также соединить вторичную клеммную колодку с дополнительным оборудованием генератора с помощью четырёх или пяти жильного провода.

Автоматическая АВР выполняет следующие функции:

1. Постоянно следит за напряжением сети

2. Автоматически подключает и отключает нагрузку

3. Запускает электростанцию включая стартер двигателя

4. После достижения нужных оборотов двигателя электростанции — с помощью контакторов подключает дом к электростанции

Правила безопасности и размещения электростанции

Помещение где будет находится бензиновая электростанция должно быть защищено от влаги, но при етом иметь хорошую вентиляцию. В таком помещение не должно быть высокой температуры. Так как вы имеете дело с горючим топливом, не забывайте об этом!
Кроме этого при установке генератора вы должны учитывать, что от такой техники будет издаваться довольно грубый шум. Учитывая это, рекомендуется установить и подключить электростанцию в гараже либо другой садовой постройке, например как на фото.

При подключение контактов нельзя оставлять незащищенные места, все соединения должны бить герметичны и закрыты.
Заправляя генератор, нужно его выключать, а пролитые следы топлива тщательно удалять!
По возможности избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань и другие элементы одежды.
Заземление обязательно для дизельных и бензогенераторов!

Заземление для электростанции

Для генератора будет необходимо обустроить индивидуальный контур заземления.
Вам может потребоваться металлический прут, трубка или оцинкованное железо. Диаметр «штырей» — около 50мм и по 1.5м длиной.
Соединятся штыри будут при помощи листового (оцинкованного) железа 500*1000 мм. Также будет необходим металлический прут диаметром 15мм.
Штыри вбиваются в землю практически на всю длину, после чего, по кругу металлической полосой все штыри привариваются вместе. Затем к одному из штырей приваривается металлический прут который от контура заводится в сухое помещение, в котором будет произведено его соединение с медным проводом сечением 4мм через болтовое соединение. Такое соединение размещается внутри герметичной соединительной коробки. А другой конец медного провода соединяется с массой (корпусом) металлической рамы электростанции генератора.
Для небольших электростанций необязательно делать заземление в виде контура из нескольких штырей, достаточно одного но длинного, близко 2м штыря забитого в влажную почву.

Схемы подключения электрогенератора в трехфазной системе

Как спрятать генератор на даче. Как подключить генератор к сети дома: схема, основные способы, инструкция

При монтаже электрогенераторов, которые устанавливаются стационарно, необходимо соблюдать ряд требований, обеспечивающих эффективность, надежность и безопасность работы. Установка генератора предполагает выбор оптимального места для эксплуатации, которое должно отвечать ряду принципиальных условий, о которых пойдет речь в этой статье.

Электрогенератор должен быть надежно защищен от воздействия на него агрессивных сред: помещение должно быть полностью изолировано от любых химических, минеральных либо органических соединений, которые могли бы проникнуть в виде пыли, аэрозоля, взвеси и пыли.

Генератор не должен быть прислонен ни к одной из стен, либо каким либо другим образом вокруг него не должна быть нарушена свободная циркуляция потоков воздуха. Минимальное свободное пространство над ним должно быть не менее 1,5 метра, и по периметру установки генератора – не менее 1 метра (на картинке требование не соблюдено, ширина контейнера — 2.35 м, расстояние от стен до генератора — 40-50 см).

В дополнении ко всем прочим требованиям доступ посторонних лиц к месту, где установлен электрогенератор, должен быть ограничен. Вряд ли вас вдохновляет обнаружить однажды в непосредственной близости от установленного генератора вашего или соседского ребенка.

Основание генератора

Первым этапом монтажа основания генератора является подготовка для него фундамента, проект обустройства которого должен быть выполнен в строгом соответствии со строительными нормами. Оптимальным вариантом в данном случае является армированная подушка из железобетона. Благодаря такому решению установки, генератор будет обеспечен не только необходимой для него жесткостью опоры, но и одним из способов борьбы с вибрацией.

Рассчитать и смонтировать основание для железобетонного основания достаточно просто, если знать простую формулу: вес подушки из железобетона должен быть двое больше веса самого устройства. Если есть опасение, что в выбранное помещение может попасть вода, основание должно быть установлено на безопасной высоте над уровнем пола.

Меры по борьбе с вибрацией

Во многих моделях электрогенераторов конструкцией предусмотрены амортизаторы. Благодаря амортизаторам такое явление в ходе эксплуатации генератора, как механическая вибрация может быть существенно снижена. В ходе монтажа специальных амортизаторов основание электрогенератора необходимо жестко зафиксировать на фундаменте.

Такая фиксация исключает возможность смещения основания агрегата. Не надо забывать, что в отличие от переносных электрогенераторов, вес стационарных электростанций достигает от нескольких сотен килограмм до тонны.

Система забора воздуха

В большей части ситуаций, когда обустраивается помещение, где должен быть проведен монтаж генератора, забор воздуха для его двигателя производится через воздушный фильтр, непосредственно из самого помещения. Воздух, который попадает в камеру внутреннего сгорания двигателя, должен быть предельно чистым в плане отсутствия различного рода взвесей, и желательно, чтобы он был холодным.

Если оборудованное для установки генератора помещение обладает неустранимыми характеристиками, такими как повышенная температура и высокая степень запыленности, необходима подготовка воздуха перед тем, как он попадет в двигатель.

Системы охлаждения и вентиляции

В ходе эксплуатации электрогенератора неизбежно выделение большого количества тепла. Главным его источником является непосредственно генератор, кроме этого играют свою роль выпускной коллектор и двигатель генератора. Для того, чтобы компенсировать увеличение температуры в помещении, где произведена установка генератора и обеспечить для всех механизмов агрегата приемлемые условия, оно должно быть оборудовано вентиляционной системой.

Для того, чтобы правильно спроектировать вентиляционную систему помещения, необходимо учитывать то, каким образом воздушный поток организован и ориентирован. Правильная схема движения воздуха такова: он поступает со стороны генератора, проходя вдоль нагретого двигателя, попадает в радиатор охладительной системы, а затем удаляется. Для того чтобы эта схема была реализована в полной мере используются системы вентиляции с принудительным током воздуха. Только так можно обеспечить эффективный отвод тепла из помещения.

Вентиляционная система должна иметь отверстия – впускное и выпускное с диаметром, который будет достаточным для поступления и удаления требуемого уровня потока воздуха. Ориентиром тут выступает радиатор генератора: площадь подобных отверстий по правилам должна быть больше не менее чем в 1, 5 раза площади самого радиатора генератора. Кроме этого рекомендуется установка на отверстия специальных жалюзи, которые позволят поддерживать в помещении комфортную температуру при остановленном генераторе.

Отвод выхлопных газов

Непременной деталью выхлопной системы электрогенератора должен быть глушитель предназначенный для уменьшения уровня шума. Конструкцией системы должно быть предусмотрен вывод образующихся при работе установки выхлопных газов в предназначенное для этого место.

В случае генераторов с защитным кожухом выхлопная система электрогенератора может быть встроенной, либо наружной, как в генераторах в открытом исполнении. В зависимости от типа генератора в комплект поставки может входить различные типы крепления системы отвода выхлопных газов. В большинстве случаев монтаж системы отвода газов требует дополнительных работ — монтажа защитного козырька, укомплектования глушителем выхлопной системы и прочим оборудованием, которое не входило в перечень.

Проектирование системы отвода выхлопных газов – это один из самых важных моментов обустройства помещения. Конструктивные и функциональные характеристики выхлопной системы должны соответствовать требованиям производителя устройства. К примеру, одним из них является такой фактор, как величина обратного давления выхлопа – недопустимо превышать пределы нагрузки на двигатель.

При проектировании выхлопной системы должно быть предусмотрено соответствие её конструкции и функциональных показателей определенным требованиям. В частности, обратное давление выхлопных газов не должно быть выше допустимого, устанавливаемого для конкретного двигателя. В противном случае превышение этого параметра существенно уменьшает его мощность на выходе. Это говорит о том, что главным приоритетом для выхлопной системы является минимальная длина и количество изгибов.

Краткие выводы

Несмотря на кажущуюся простоту процедуры монтажа электрогенерирующей установки, еще на стадии проектирования требуется одновременно учесть множество факторов, часть из которых мы изложили в статье. Без должной профессиональной подготовки и опыта это занятие вряд ли будет доступно рядовому домовладельцу.

Мы полагаем, что в таком важном деле как энергетическая безопасность жилища имеет смысл, помимо затрат на покупку, предусмотреть дополнительные расходы на установку генератора и последующие пусконаладочные работы. Поверьте, эти затраты очень быстро окупятся комфортом и надежностью вашего дома.

При отсутствии электричества или сбоях в его подаче для частного дома необходимо резервное питание. Многих домовладельцев часто озадачивает проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть в первую очередь безопасной. Прежде всего необходимо разобраться, чего делать нельзя.

Ошибки при подключении резерва

Не допускается подключение мини-электростанции к розетке в доме при отключенных автоматах в щитке ввода, что часто делают хозяева. Мощность генератора может быть в несколько раз больше, чем пропускная способность проводки. Для розетки она составляет не более 3,5 кВт. В результате провода перегреются, что грозит коротким замыканием или пожаром. В случае если кто-то нечаянно включит автомат при возобновлении питания, резервный источник электроэнергии тут же выйдет из строя. Но решение вопроса о том, как подключить генератор к сети дома через розетку, все же есть. Мини-электростанция может подключаться к домашнему распределительному щиту, если она соответствует мощности нагрузки и подключена только к контактам рубильника со стороны генератора. Правильным решением будет также подключение к нему удлинителя, а затем — нужных приборов. В данном случае резервный источник не будет связан с домашней сетью.

При частых отключениях электроэнергии на даче или в загородном доме рекомендуется подключать резерв с помощью перекидного рубильника, реверсивного переключателя или системы автоматического запуска резерва (АВР).

Выбор электрогенератора

Домашняя электростанция — это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение. Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости. В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Прежде всего следует рассчитать требуемую мощность дополнительного источника электроэнергии. Для этого суммируется мощность всех нагрузок, которые следует подключить, после чего следует добавить к ней запас до 30 %. Здесь учитываются пусковые токи двигателей домашней техники, в несколько раз превышающие допустимые. После к расчетной мощности подбирается агрегат.

Пример: стиральная машинка в час потребляет 2 кВт, электрическая плита — 3 кВт, холодильник — 0,5 кВт, телевизор с компьютером — 0,5 кВт, освещение — 0,5 кВт. В сумме выходит 6,5 кВт, а с учетом запаса — 8,5 кВт. На работу генератора оказывает негативное влияние отсутствие нагрузки. Она должна быть не ниже 30 % от номинального значения.

При решении вопроса о том, как подключить генератор к сети дома, схема очень важна и должна быть составлена правильно. Для минимального количества потребителей применяют компактные модели мощностью 2-3 кВт как временная мера, пока не восстановится основная сеть.

Схема подключения бензинового генератора к сети дома может быть простейшей. Важно, чтобы она была составлена правильно и обеспечивала соответствие агрегата действующей нагрузке.

Виды электрогенераторов

В качестве бытовых источников электроэнергии наиболее распространены бензиновые генераторы. Их особенности следующие:

• большой выбор цен;
• небольшая мощность — 0,8-12 кВт;
• компактные мобильные и стационарные модели;
• бывает генератор 3-х фазный и однофазный;
• применяются преимущественно четырехтактные ДВС.

Выбирая вариант того, как подключить генератор к сети дома, схема охлаждения ДВС зависит от того, применяется агрегат постоянно или временно. Обычно устройства снабжаются воздушными радиаторами. Промышленные модели способны работать круглосуточно на жидкостном охлаждении. Они выпускаются преимущественно трехфазными. Габариты у них больше, но выше экономичность.

Подключение дизель-генератора к сети в доме применяется реже из-за большой цены. Но все же его применение целесообразно по причине большого ресурса.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Однофазные и трехфазные генераторы

Если трехфазных потребителей нет, целесообразно выбрать модель проще, чтобы мощность использовалась рационально. Подключение однофазного генератора к трехфазной сети дома сделать не так уж сложно. К тому же трехфазный агрегат дороже и все фазы следует равномерно нагружать. Если разница превышает 25 %, устройство может выйти из строя.

Для резерва частного дома однофазный источник тока предпочтительней при любом вводе.

Схемы подключения

Можно выбрать несколько способов применения дополнительных источников питания.

1. Подключение резерва к выделенной группе потребителей по отдельной схеме.
2. Применение перекидного рубильника или трехпозиционного переключателя, на которых делаются перемычки на входе со стороны генератора. В таком случае вся домашняя сеть будет запитана. Недостаток заключается в том, что трехфазные потребители здесь работать не будут.
3. Установка двух контакторов, где один подключает питание от городской сети, а другой — от резервного источника. Способ применяется в схемах с АВР. Здесь также требуются перемычки между вводами со стороны резерва.

Подключение трехфазного генератора к трехфазной сети дома обязательно следует делать при наличии соответствующих электроприемников, например электродвигателей станков.

Автозапуск генератора

Наиболее полноценный способ переключения нагрузки производится с применением АВР. Система снабжается электростартером. Устройство автозапуска контролирует внешнюю сеть сразу после подачи на него питания. Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Затем внешняя сеть отключается и начинается запуск дизель-генератора. После набора оборотов в течение 20 секунд генератор подключается к сети дома.

Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы. Затем глушится двигатель генератора.

Подключение генератора с АВР к сети дома — это удобное решение, хотя и дорогостоящее.

Применение перекидного рубильника

Если средние контакты рубильника подключить к потребителю, а крайние — к кабелю электростанции и к вводу электросети, схемы источников питания никогда не пересекутся. Будет еще лучше, если у рубильника будет еще одно промежуточное нейтральное положение.

Исходное состояние рубильника считается, когда подключена главная сеть. При его переключении питание начинает поступать от генератора.

Недостатком перекидного рубильника старого образца является искрение и открытость токоведущих частей. Современные конструкции снабжены защитным кожухом, закрывающим подвижные детали. Переключатель крепится в щите управления. Исходное положение — это подключение к главной сети. При сбое в подаче электроэнергии рукоятку переключения устанавливают в нейтральное положение, а затем запускают генератор, прогревают его и подключают к нагрузкам в доме.

Отдельное подключение нагрузки

Генераторы обычно не обеспечивают питание всей домашней сети. Достаточно подключить основные потребители: освещение и некоторые бытовые приборы. Целесообразно переоборудовать электропроводку, чтобы не делать много переключений. Для этого достаточно провести отдельную линию к дежурному освещению и отдельным от домашней сети розеткам холодильника, телевизора, компьютера. В щите устанавливают клеммник, к которому подключен кабель с выхода генератора.

Реверсивный переключатель

Переключение на питание от бензогенератора производится с применением реверсивного рубильника. Устройство обычно имеет 3 положения ручки, где крайние замыкают цепи, а среднее — размыкает.

Однофазная схема подходит, чтобы сделать подключение резервного генератора к сети дома с небольшой мощностью потребления, например на даче.

Входные клеммы располагаются сверху, а выходные — снизу. На щитке устанавливаются индикаторные лампы, сигнализирующие о включении сети или генератора.

Применение системы АВР

Система автоматического запуска стоит значительно дороже ручного. При этом внешний контроль все равно необходим, поскольку при запуске ДВС необходимо управлять дроссельной заслонкой. После пуска двигатель должен прогреться.

Многие предпочитают применять частичную автоматизацию, с подключением основного питания через контактор, который размыкается при отключении входа. Затем генератор запускается вручную. В него встраивается реле времени для прогрева двигателя и автоматического перехода на подключение резерва в дом.

При возобновлении подачи электричества контактор отключается и нагрузка снова подается на общую электросеть.

Резерв с полной автоматизацией электроснабжения содержит микропроцессорное регулирование работы мощных генераторов.

Особенности подключения генераторов

1. Резервный генератор следует надежно защитить от осадков. Это может быть навес на участке или отдельное помещение с отводом выхлопа газов.
2. Установка после счетчика, чтобы не платить за собственную выработку электроэнергии.
3. Возможно применение резерва как подпитки при пиковых нагрузках.
4. Выбор экономичной схемы, чтобы не было лишних затрат.

Заключение

При нестабильном электроснабжении частного дома появляется проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть простой и безопасной. Наиболее удобным источником резервной энергии индивидуального дома или дачи является генератор с ДВС. Агрегат удобно перевозить и эксплуатировать, он не очень дорогой. Для выбора оптимальной схемы подключения необходимо ознакомиться с особенностями устройства и переключающего оборудования.

Электричество – этот тот ресурс, без которого современные люди буквально не мыслят свое существование. Еще бы, в современных многоэтажных домах на электричестве работает абсолютно все, начиная от стиральной машины, заканчивая электроплитой, поэтому отключение электричества иногда сравни катастрофе.

Однако если в городе подобные случаи происходят редко, да и то по вине природных катаклизмов или во время профилактических работ, то для владельцев загородных домов и жителей небольших поселков отсутствие вожделенного электричества – довольно частая практика.

Причиной этого могут быть все те же аварийные ситуации, всевозможные природные катаклизмы и отсутствие должного контроля со стороны обслуживающих служб. Для того чтобы не быть полностью зависимыми от внешних сил и обстоятельств, большинство дачников предпочитает перестраховаться, приобретая для дачного участка электрогенератор. Удовольствие это, конечно, не самое дешевое, но иногда может оказаться настоящим спасением. Но в вопросе покупки электрогенератора есть множество нюансов, которые лучше учитывать еще на первоначальном этапе.

Конечно, нужно отдавать себе отчет в том, какой именно электрогенератор лучше использовать в том или ином случае. Для этого стоит оценить количество и характеристики тех приборов, которые должны работать с его помощью. Но выбор модели – это далеко не все.

Приобретая такое сложное оборудование, как электрогенератор, стоит задуматься, в каком месте Вы собираетесь его разместить. Ведь он должен находиться в непосредственной близости от Вас, чтобы вы не только могли контролировать температуру помещениях, но и периодически «кормить» генератор топливом. Не подумали об этом? А стоило бы, лучше найти место для него еще до покупки, потому что переносить электрогенератор потом с места на место – это дело не из легких, в прямом смысле этого слова. Итак, несколько слов о том, куда же поставить Ваше ценное приобретение.

При выборе места под генератор стоит задумать над такими вопросами:

Как обеспечить выход выхлопных газов;
— как обеспечить вентиляцию;
— как обеспечить максимальную пожаробезопасность;
— как оградить генератор от детей.

Рассмотрим несколько вариантов размещения электрогенераторов на дачном участке.

Подвал

Если на Вашем дачном участке есть подвал, то можно поместить генератор там, а к выхлопной трубе приделать патрубок и вывести на улицу. Темноты генератор точно не боится, поэтому будет чувствовать себя в подвале как дома. Кроме того, такое место размещения уменьшает уровень шума. Шумит электрогенератор не то чтобы громко, но заметно, а главное – постоянно. Поэтому изолировать его от своих ушей будет нелишним. Но в зависимости от планировки здания, некоторым этот вариант не подойдет, так как существует вероятность проникновения выхлопных газов в жилые помещения. Ко всему прочему длинные парубки, приделанные к выхлопной трубе электрогенератора, могут снизить его мощность. Мешать может и резкий запах дизельного топлива. Да и сырость, которая не обходит практически не один подвал стороной, не лучшим образом скажется на работе электрогенератора.

Гараж

Можно использовать и имеющийся на территории дачного участка сухой и теплый гараж. Для дополнительной вентиляции помещения помогут автоматические жалюзи, открывающиеся и закрывающиеся в зависимости от выставленной температуры.

Отдельное помещение

Постройка отдельного помещения во дворе дачи станет отличным вариантом размещения генератора. Такой вариант легче обезопасить от детей, повесив на него замок, и шум, производимый генератором, не будет Вам мешать. Генераторы выделяют выхлопные газы, а значит, необходимо выводить их на улицу, сделать это можно при помощи парубка. А для того чтобы обеспечить приток воздуха, можно сделать на уровне пола вентиляционные отверстия. Конечно, придется немного повозиться с планировкой и реализацией, но зато потом Вы сможете спокойно разместить в этом помещении генератор, избавив себя от лишних хлопот.

В конце еще раз приведем перечень факторов, на которые необходимо обращать внимание при выборе электрогенератора. Это своеобразная классификация генераторов по различным характеристикам.

Основные факторы при выборе генераторов для дачи:

По виду используемого топлива: бензиновые и дизельные;
— по основному назначению: бытовые и профессиональные;
— по особенностям применения: резервные и основные;
— по исполнению: открытые на раме и шумозащищенные с кожухом;
— по способу запуска: ручные, электростартерные и автоматические.

И последний совет: если Вы сомневаетесь в выборе, то не стоит гадать, просто обратитесь за советом к специалистам. Профессиональная консультация менеджеров компании «ТехноЭнерго» поможет Вам сделать осознанный выбор электрогенератора.

Регулярное отключение и перепады электричества в загородном доме наверняка неоднократно доставляло неудобство вам или вашим близким. Универсальным решением в данном случае становится использование небольшой электростанции, которая чаще всего работает на бензине или дизеле.

При этом установка и обеспечение бесперебойной и слаженной работы мини-электростанции потребует от вас определенных усилий. Для этого вам понадобится специально обустроенное помещение (в большинстве случаев оно должно быть отдельным от жилого дома) и полностью соответствовать определенным требованиям и условиям:

пожарная безопасность;

удобный доступ для обслуживания генератора;

наличие вентиляции;

защита от экстремального перепада температуры, прямого попадания солнца и прочих внешних негативных факторов;

защита от влаги.

Конечно, помимо этого перечня, существует и ряд других предписаний, необходимых при строительстве домика для генератора своими руками. И именно о них мы и поговорим с вами дальше.

С чего начать строительство домика для генератора

Возведение генераторной вам стоит начать с выбора места для будущего домика. Желательно, чтобы оно было не слишком далеко, но и не чересчур близко к жилому дому во избежание непредвиденных ситуаций.

Перед началом строительства рекомендуем найти площадку 2х2 метра. Почему? Потому что практика показывает, что для вашего удобства генераторная должна быть немного больше самого генератора примерно на 70 см в каждую из сторон. То есть в результате мы получим размеры примерно 2х2 метра. Что касается высоты помещения, то ее не стоит делать более 2 метров.

После того, как определитесь с местом для будущего генераторного домика, можете приступать непосредственно к его строительству. Приблизительный план этого процесса должен быть организован следующим образом:

Снимите 10 метров верхнего слоя грунта, чтобы образовался ровный котлован.

Засыпьте песок в образовавшееся углубление и тщательно утрамбуйте его.

Сверху песка постелите 2-3 слоя рубероида. Он обеспечит надежную защиту домику от проникновения внутрь излишней влажности.

После этого, приступайте к устройству фундамента. Если у вас будет мини-электростанция, вам понадобится из досок изготовить опалубку в форме короба. Внутрь него вмонтируйте арматуру, а после уложите бетон. Высота такой плиты должна быть от 12 до 15 см.

Если же у вас будет дизельная электростанция с мощностью от 10 кВт, то для фундамента придется использовать армированный бетон (его масса должна быть не меньше 1,5 массы самого агрегата).

Такой фундамент сможет гасить вибрации генератора во время его работы. И именно поэтому последний рекомендуют надежно закреплять на бетонной плите любым удобным для вас способом. Также не забудьте заложить в фундамент анкера. В будущем на них вы будете крепить каркас домика.

Конструкция генераторной

Бесперебойная работа генераторной будет доступна лишь тогда, когда вы сможете постоянно поддерживать внутри температуру не ниже +5°С. Она считается оптимальной для качественной и бесперебойной работы агрегата. Поэтому так важно заняться утеплением здания.

Каркас

Ко внутренним и внешним стойкам приваривают профилированный металлический лист с расстоянием в 10 см между каждым. После, образовавшееся свободное пространство заполните качественным теплоизолирующим материалом. Хорошо подойдет минеральная вата, которая соизмерима по тепловым характеристикам с кирпичной кладкой.

Для каркаса крыши вам также понадобится стальной уголок. Необходимо уложить металлические листы на его полочки, а сверху на них положить утеплитель. Сама кровля должна быть из металлочерепицы.

Дверь и площадка до генератора

Ширина двери в генераторную должна быть от 60 до 70 см в ширину. Зону между дверьми и самим генератором сделайте размером 1х2 м. Между остальными его сторонами расстояние может быть меньше — от 50 до 60 см.

Внутри обязательно отделайте стены специальной краской, которая будет препятствовать ржавению металлических листов. Так вы не только добьетесь приятного внутреннего оформления, но значительно продлите срок эксплуатации самого домика.

Вентиляция

В любой генераторной обязательно должна быть хорошая вентиляционная система. Самый простой способ для этого — вывести из домика наружу трубу (рекомендуем из оцинкованного железа в 10 см) . При наличии у вашей электростанции воздушного охлаждения, вам понадобится принудительная система вентилирования. Монтировать такой вентилятор необходимо будет либо в стену, либо непосредственно в воздушный канал. При этом вентилятор может выполнять довольно различные функции:

обдувать двигатель агрегата;

удалять лишний горячий воздух.

Если мощность вашей установки будет ниже 6 кВт, вам понадобится монтировать не менее 2-х вентиляторов (производительность каждого — по 1000 м3/ч). Включаться и выключаться они должны автоматически во время начала и окончания работы двигателя генератора.

Не забудьте и о “низовой” вентиляции, которая образуется за счет негерметичного примыкания стены к полу. Так выхлопной газ, в котором будет содержаться чрезмерное количество углекислого газа, сможет беспрепятственно “вытечь” из генераторной. Это же относится и к бензиновым парам, накапливание которых может стать причиной возгорания или даже взрыва. Как вы уже догадались, именно это и есть главной причиной того, почему не стоит слишком “погружать” в землю домик для генератора.

Дополнительно в своем сооружении вы можете повесить полочки, где будете хранить свои инструменты или емкости с дополнительным топливом. Кронштейны для них можно смело закрепить на стене сооружения.

На заметку!
Помимо самого процесса строительства домика для генератора очень важно обеспечить для вас и специалистов возможность комфортного обслуживания генератора. Поэтому вот еще пару моментов, о которых нельзя забывать.

1.Рубильник

Прежде, чем включить генератор, рубильник должен отключить домик от магистральной сети. Поэтому он должен находиться в удобном месте и желательно у вас на виду. Не забудьте также и о его тщательной изоляции от металлической поверхности и других предметов.

2. Автоматика

Практически любой генератор можно оснастить автоматикой (если таковой не предусмотрено при производстве, конечно). Такое устройство автоматического ввода резерва самостоятельно будет реагировать на перепады электроэнергии в сети. Это не даст вашему генератору работать вхолостую.

Обратите внимание, что в моменты, когда вы будете переключать генератор, в сети скорее всего ненадолго упадет напряжение. В этот период особо чувствительным приборам желательно предоставить дополнительно стабилизатор питания (компьютер, телефон и т.п.). Он как раз позволит вам на протяжении нескольких минут поддерживать правильный уровень напряжения, необходимый для работы электроприборов.

В качестве стабилизатора можете использовать классический ИБП. К тому же, любой источник бесперебойного питания в принципе станет хорошим защитником при перепадах напряжения в сети в вашем загородном доме.

Как оформить домик для генератора снаружи

Несмотря на небольшие размеры генераторной, она также относится к малой форме архитектуры. Именно поэтому правильным решением для вас станет качественная внешняя отделка домика. Сюда относятся и очертания домика, и его наружное оформление, и подбор цветовой гаммы, которая должна быть гармоничной по отношению к остальным объектам участка.

Чтобы домик для генератора максимально гармонично вписался в общую атмосферу сада или лужайки, посадите вокруг него низкорастущие кустарники. Желательно, чтобы крона их была как можно плотнее и гуще. Хорошая идея — украсить стены генераторной вьющимися растениями. Помимо декорирования, такой ход позволит вам укрыть домик от ярких солнечных лучей и зноя, а также, растения-вьюны создадут дополнительную тень зданию. Зимой же такие растения станут отличной защитой от сильного ветра и сквозняка.

Если же вам необходимо временное хранилище для генератора, можно найти и более простой способ для этого. Вам подойдет постройка попроще. Однако, при этом не забывайте, что включать генератор в такой ситуации вам будет необходимо исключительно на свежем воздухе.

Ситуация с отключением электроэнергии возможна даже для жителей многоквартирного дома в черте города, а владельцы дачных участков и построек на них зачастую больше половины времени вынуждены проводить без света. Решить этот вопрос можно установив на дачном участке генератор.

Дачный бензогенератор поможет компенсировать временное отсутствие электроэнергии или полностью заменить центральное электроснабжение дома. На рынке представлено огромное количество оборудования, и у неискушенного пользователя может легко возникнуть вопрос — как выбрать бензогенератор для дачи? Для правильного выбора дачного генератора работающего на бензине понадобится учесть тип, способы подключения и технические особенности выбираемой станции.

Какой бензогенератор нужен для дачи

Лучшие генераторы для дачи не обязательно должны обладать высокой производительностью или быть способны работать постоянно без отключения в течение нескольких суток. Эти критерии также важны, но обращать внимание следует не только на них.

• Тип двигателя — если рассматривать исключительно дачные бензиновые генераторы-электростанции, следует обратить внимание на особенности привода. Бывают двухтактные и четырехтактные моторы:
  1. Двухтактные стоят дешевле, но обычно используются только в малопроизводительных станциях, переносного типа. Мощности бензогенератора на двухтактном двигателе достаточно, чтобы обеспечить электричеством несколько светильников и подключить на некоторое время телевизор.
  2. Бензиновые дачные электрогенераторы четырехтактного типа более надежные и долговечные. Стоят четырехтактные бензогенераторы больше, но и дают владельцам определенные преимущества в виде высокой производительности, жидкостного охлаждения и способности работать без отключения в течение нескольких суток.
• Время непрерывной работы — правильно выбрать бензиновый генератор на дачу, исходя из фактических потребностей в электроэнергии. Если необходимо использовать станцию исключительно во время аварийного отключения электроэнергии, тогда подойдут маломощные компактные модели с мощностью до 5 кВт. Полностью автономные бензиновые генераторы для дачи способные вырабатывать электроэнергию в течение от 8 часов в сутки обычно имеют производительность около 10-15 кВт. Приобрести более мощную станцию с бензиновым приводом вряд ли удастся, производители рекомендуют в таких случаях приобретать модели с .
• Качество вырабатываемого напряжения — выбор бензогенератора для дачи часто ограничен тем, что используемая бытовая техника сильно чувствительна к перепадам напряжения. Качественный постоянный ток производят исключительно инверторные модели. Причем бензогенератор для дачи иностранного производства с встроенным двойным преобразователем обычно по качеству существенно превышает отечественные аналоги (речь не идет о дешевой китайской продукции).
• Шумность — шумоизоляция бензогенератора играет не последнюю роль в выборе. Установленная работающая станция может стать причиной бессонной ночи всего дачного поселка. Наиболее бесшумными являются бензогенераторы в кожухе. Кожух обеспечивает бензогенератор шумоизоляцией и защитой от попадания влаги и пыли в двигатель.
• Производитель — качество, надежность и производительность станции зависит от многих факторов, но в основном все сводится к комплектации генератора. Подбор дачного бензогенератора российского производства лучше всего ограничить моделями, у которых установлены двигатели европейских или американских производителей. Хорошую технику выпускает ЯМЗ, Energo, Вепрь и т. п.

Помимо вышеназванных критериев следует обратить внимание на возможность работы станции в полностью автономном режиме. Бытовой бензиновый генератор для дачи с автозапуском хотя и стоит несколько выше, но позволит в случае отключения подачи электричества автоматически запускать станцию.

Инверторные бензогенераторы для дачи

Большинство бытовых электроприборов чувствительны к изменению напряжения в сети. Это касается как компьютеров, так и другой техники, включая циркуляционные насосы и энергозависимые котлы. Для всех таких приборов необходимы инверторные бензиновые генераторы для дачи. В чем отличие инверторных дачных генераторов?

• В обычных генераторах вырабатываемое напряжение напрямую направляется потребителю. В инверторных, ток проходит через двойной преобразователь.
• Преобразователь сделан по типу аккумулятора, преобразующего переменное напряжение в постоянное. При этом происходит стабилизация тока.
• На втором этапе бензиновая электростанция для дачи инверторного типа должна выполнить вторичное преобразование. Теперь, постоянный ток, обратно трансформируется в переменный. Но при этом выдается напряжение полностью соответствующее всем необходимым параметрам.

Инверторные модели более экономичны и работают тише, чем их аналоги.

Как подключить бензогенератор к дачному дому

Существует два основных способа подключения бензогенератора к системе электроснабжения дачного дома. А именно:

• Подключение к дачному дому бензогенератора с автозапуском. В таком случае станция с АВР подсоединяется непосредственно в уже существующую систему электроснабжения. Сделать схему и правильно установить оборудование сможет только квалифицированный электрик. Преимущество прямого подключения состоит в том, что станция сможет работать полностью в автономном режиме. Практика показывает, что для дачи лучше бензиновый генератор с автозапуском, он позволит свести личное участие человека в работе оборудования исключительно к дозаправке станции.
• Подключение непосредственно к бытовой технике — еще один вариант пользующийся популярностью. При таком способе подключения нет необходимости в привлечении электрика. Запитать технику можно с помощью обыкновенного удлинителя.

Где установить бензиновый генератор на даче

Установка дачного бензогенератора зависит от его комплектации. Некоторые модели устанавливаются непосредственно в помещении с хорошей вентиляцией. Другие вмонтированные в контейнер можно поставить непосредственно на улице. В любом случае к помещению предъявляются определенные требования.

Установить на даче бензогенератор можно в хорошо проветриваемом, сухом помещении. Если планируется эксплуатация генератора в зимнее время, необходимо позаботится об отопление помещения. Более подробные требования обычно описаны в инструкции по эксплуатации, которую прилагает производитель этого оборудования.

Рекомендуем также

способы экстренного подключения электростанции и простой автоматизации

Добрый день, дорогие читатели сайта Сам Электрик! Сегодня мы расскажем Вам о том, как подключить генератор к сети дома своими руками. Дело в том, что подключение электростанции – ответственный процесс и если Вы неправильно выполните электромонтаж, это может повлечь за собой выход из строя оборудования либо домашней проводки, не говоря уже о собственной безопасности. Далее мы рассмотрим существующие схемы присоединения, а также предоставим несколько полезных советов по теме.

Позиция первая — мощность

Для бесперебойного электроснабжения мало подключить генератор к сети дома, нужно еще, чтобы он имел соответствующий запас мощности. Для определения необходимой мощности нужно подсчитать суммарную мощность всех электроприборов.

Затем это значение увеличивается на четверть, чтобы был запас мощности для возможных непредвиденных подключений. Полученная величина и будет минимальной мощностью электрогенератора. Для небольшого дачного домика вполне хватит установки мощностью до пяти киловатт. Для жилого загородного дома уже потребуется установка мощностью от 15 киловатт и выше.

Как рассчитать мощность генератора для дома

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Позиция вторая — фазность

Если проводка выполнена по однофазной схеме, и все приборы однофазные, то и покупать следует однофазный электрогенератор. Если же требуется подключение генератора к трехфазной сети дома, то при организации такого подключения следует предусмотреть распределение активных нагрузок по фазам так, чтобы перекос не превышал 20% — 30%.

Схема подключения трехфазного генератора

Подключаем блок автоматики АВР

Подключение блока автоматического включения резерва (блока автоматики) производим по схеме, приведённой в начале статьи.

Подключение АВР к вводному щитку и генератору

Вот подключения к клеммам покрупнее:

Подключение АВР к вводному щитку и генератору

По правой гофре идут два кабеля – от уличного ввода (“УЛИЦА”) и с выхода АВР на электросеть дома (“ДОМ”).

По левой – кабель от генератора.

Фото установленного, закрепленного на стене блока автоматики Fubag:

Блок автоматики бензиновой электростанции Fubag установлен.

Теперь – вид передней панели генератора, с подключениями:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Вот приборная панель генератора покрупнее:

Подключения к генератору: вход управления от АВР и силовой выход 220В

Кабель для подключения управления с блока автоматики шёл в комплекте, его длина – около 5 м. Силовой разъём я покупал.

Дополнительно ещё имеются две розетки 220В под стандартную вилку с заземлением, в них можно включить любой прибор или удлинитель в месте установки генератора. Эти выходы работают независимо от АВР.

Позиция третья – вид топлива для генератора

Выбор генератора по мощности и виду топлива

Прежде чем выбирать, какой электрогенератор – бензиновый, дизельный или газовый – стоит приобретать для дома, следует принять во внимание некоторые обстоятельства. Если перебои с электроснабжением кратковременны, то более предпочтительны покупка и подключение бензогенератора, который, к тому же, намного дешевле дизельного.

Если в магистральной сети бывают длительные и частые отключения, то лучше купить дизель-генератор. Эти установки дороже бензиновых, но затраты на солярку и на обслуживание в разы меньше, чем у бензиновых.

И, наконец, если в доме имеется природный газ или газгольдер для отопления, то в качестве источника резервного питания целесообразно подключение газового агрегата.

Переключение вручную как минимум дешевле…

Когда электросеть уже существует и к ней надо присоединять автоматику для управления электрогенератором, возникают трудности, которые с трудом преодолеваются. Поэтому при доработке домашней электросети лучше выбрать схему с ручным переключением. Для этого в уже эксплуатируемом электрическом щите используется вариант с установкой перекидного рубильника. Лучше всего применить компактные модели этого коммутатора. Некоторые из них показаны далее на изображении.

Читать также: Станок для исправления восьмерок на велосипеде

Но их можно использовать только в том случае, когда к электрощиту либо уже были проложены все необходимые для этого кабели, либо их можно проложить в уже сложившихся условиях. И, конечно же, на дин-рейке необходимо место для размещения рубильника. А еще уточним, что такой рубильник относится к дорогим коммутаторам. Поэтому, исходя из цен, вместо него можно порекомендовать рубильник классической конструкции, показанный на изображении далее.

Этот коммутатор устанавливается между электросчетчиком и распределительным щитом. Где именно — определяется в каждом конкретном случае. Но самое главное при выборе коммутационного оборудования то, что не имеет смысла вкладываться в дорогие комплектующие изделия. Резервное электропитание работает случайным образом и наиболее часто кратковременно. Резервные коммутаторы совершают незначительное число переключений. То есть они изнашиваются минимально. Поэтому простейший вариант — это схема с перекидным рубильником.

Позиция четвертая – количество оборотов двигателя

Промышленностью выпускаются дизельные электрогенераторы двух видов. Различие состоит в числе оборотов. Это высокооборотные, с числом оборотов в минуту, равным 3000, и низкооборотные, с числом оборотов в минуту, равным 1500.

Низкооборотные модели стоят дороже, благодаря малой шумности и повышенному рабочему ресурсу. Если электрогенератор предполагается использовать не более трех недель в год, то есть смысл купить высокооборотную машину. При более интенсивной загрузке выгодным становится подключение низкооборотной установки.

Виды генераторов для дома

Переключатели обязательны к использованию

Наличие отдельного коммутатора, несмотря на то, что он будет нечасто использоваться, сделает схему электроснабжения дома безопасной как для пользователей, так и для оборудования, присоединенного к электропитанию. Хотя самое простое решение — это обычная розетка, через которую можно запитать всю домашнюю сеть. Тем более что подключение к электрогенераторам тоже выполняется через розетки, установленные на их корпусе. Однако все зависит от мощности электрогенератора.

Если его мощность более 2–3 кВт, обычная розетка может перегреться и прийти в негодность. Но и более мощные контакты решат проблему лишь отчасти. Для оптимальной схемы необходимо аварийное отключение нагрузки. Также будет велика вероятность того, что при подаче сетевого напряжения получится встречное соединение генератора и питающей электросети. А это может привести к порче электрогенератора.

Перекидной рубильник, хоть и не автоматический, в одном из трех своих положений перенаправит потребителей на электрогенератор. Причем никогда не получится встречного соединения, поскольку это физически невозможно в этом рубильнике. В среднем положении домашняя электросеть получается обесточенной. Даже при работающем электрогенераторе и наличии напряжения в электросети можно без проблем переключаться между этими двумя источниками электроэнергии.

Синий провод сети и генератора (см. изображение выше) надо пропустить через контакты автоматических выключателей. Для сети и для электрогенератора нужен свой отдельный автомат-выключатель. В схеме подключения генератора обязательно должен присутствовать заземляющий контур или заземление из трубы или стального профиля длиной от 2 метров. Хороший вариант заземления — труба скважины для воды.

Если дом присоединен к трехфазной сети, а электрогенератор однофазный, рекомендуется схема, показанная далее.

В заключение дадим собственные рекомендации по выбору схемы подключения генератора. Еще раз напомним, что начинать строить такую схему надо со статистики отключений электроэнергии в конкретном месте. Ручное переключение на электрогенератор дешевле. Также более дешевым вариантом является использование источников бесперебойного питания для конкретного оборудования. Электрогенератор наиболее эффективен при отоплении электричеством, когда отключения регулярны и продолжительны.

Хотите полностью обезопасить себя от перебоев подачи электричества в частном доме или на дачном участке? Набравшись опыта в этом деле, я доступно объясню все технические моменты и предложу три варианта подключения генератора.

Позиция пятая – автозапуск/отключение

Схема подключения АВР

Блок АВР (автоматический ввод резерва) автоматически запускает генератор при отключении электроэнергии и так же автоматически отключает при стабильном возобновлении подачи напряжения. Подключение генератора с АВР к сети дома и отключение его осуществляется за время от нескольких секунд до одной минуты.

Система АВР удорожает оборудование, а для поддержания работоспособности и надежности срабатывания ее необходимо периодически запускать, даже если в этом нет необходимости. С точки зрения целесообразности ее стоит устанавливать в тех случаях, когда генератор работает в автономном режиме и предъявляются жесткие требования к бесперебойности электроснабжения.

Генератор Fubag BS 6600 AES

Начнем с установки генератора. Более подробно про генератор Fubag можно будет почитать в инструкции (в конце статьи), а я лишь приведу некоторые замечания и фото.

Для начала заливаем масло, затем бензин:

Заливаем бензин в генератор

Затем, поскольку это в первый раз, дёргаем за ручку ручного стартера и заводим двигатель генератора. Ему надо дать поработать хотя бы час без нагрузки (подробнее – в инструкции), а я пока займусь описанием установки вводного электрощита со счетчиком и блока автоматики.

Позиция шестая – защита от шума

Важно не только правильно подключить генератор к сети дома, но, и чтобы он не создавал дискомфорт, особенно, если предполагается установить его в помещении или в густонаселенном дачном поселке. Шум работающего двигателя и будет создавать такой дискомфорт, поэтому следует покупать генератор в шумопоглощающем корпусе. При установке агрегата в помещении необходимо предусмотреть систему отвода выхлопных газов.

Устройство генератора для дома

Выбор наилучшего варианта схемы

Электросеть 220 В поступает в современные частные дома и дачи через счетчик электроэнергии, расположенный вне помещения. Но главный распределительный щит обычно устанавливается в помещении. Электрогенератор также располагается либо в доме, либо в подсобном помещении. По этой причине надо в первую очередь выбрать оптимальный вариант его подключения:

1. По месту установки электросчетчика.
2. По месту расположения электрического щита.

В каждом из этих вариантов надо использовать такую схему, в которой питающие напряжения электросети и генератора надежно разделяются и ни в коем случае не соединяются встречно. Вариантов такой схемы может быть несколько. Современные системы автоматического управления выпускаются для решения, в том числе и управления генераторами. Они обеспечивают после пропадания напряжения их автоматический запуск и безопасное присоединение к домашней электросети.

Как избежать ошибок при подключении генератора

Подключение генератора через перекидной рубильник

Наиболее часто встречающаяся ошибка при подключении резервного электропитания заключается в том, что генератор подключают к внутренней розетке в доме. Вводные автоматы на щитке при этом отключены. Этого делать нельзя ни в коем случае. Розетка рассчитана на максимальную мощность 3.5 киловатта.

Мощность генератора намного превышает это значение. Сечение проводов домашней проводки не рассчитано на такие перегрузки. В результате – перегрев проводов, короткое замыкание, пожар. А если при появлении напряжения в магистральной сети кто-то сможет включить автомат, то генератор сразу же выйдет из строя.

Правильное подключение резерва осуществляется через перекидной рубильник. Переключение последнего с питания от магистрали на питание от генератора обезопасит домашнюю проводку от повреждений и позволит через удлинитель подключить к генератору необходимые электроприборы.

Как подключить бензогенератор

Использование генератора электроэнергии в доме может производиться 2 путями: через подключение электроприборов непосредственно в розетку агрегата через удлинитель и через интеграцию генератора в общую электросеть помещения. Если первый способ годится для нечастого и кратковременного пользования (например, на даче или на природе), то второй способ используется при длительных перебоях с электричеством или при его полном отсутствии на объекте. В этой статье речь пойдет о генераторах как об основном или резервном источнике электропитания в загородном доме или в любом другом здании (в магазине, цехе, на производственных объектах) и об их правильном подключении.

Перед тем, как подключать электростанцию к домовой сети, нужно решить несколько задач:

1. Понять, насколько необходимо резервное питание. Оценить, насколько критично будет отключение электричества или требуется постоянное питание (например, если в доме запущен сервер или просто дорогая техника)
2. Определить место для агрегата с учетом безопасной эксплуатации и близкого расстояния к точке подсоединения.
3. Просчитать необходимую мощность для всех электроприборов в доме, которые могут использоваться. Также необходимо учесть возможные потери на линии и оставить небольшой запас мощности (20–30%).
4. Определиться с выбором использования автоматики или ручного управления.

Использование автоматических систем управления и защиты выйдет дороже за счет себестоимости и необходимости дополнительных мер защиты проводки от сильных скачков напряжения при переключении с общей сети на генератор и наоборот. Более щадящей мерой будет использование ручного управления, когда вы самостоятельно производите переключение.

При подключении генератора производится работа с 3 сетями:

1. общая сеть, через которую дом получает электричество;
2. внутренняя сеть дома;
3. проводка генератора.

Почему нельзя подключать генератор через розетку

Подключение через разъем – достаточно простая процедура, однако не стоит отдавать ей предпочтение при подсоединении генератора к общедомовой электросети, так как это влечет множество проблем:

• Возможность перегрузки в точке подсоединения – так как вся нагрузка полностью ложится только на одну розетку, это чревато быстрым перегревом, оплавкой и даже ее возгоранием.
• Отсутствие в электролинии отдельного автомата, который отвечал бы за безопасность и аварийное отключение при возникновении опасных ситуаций.
• Невнимательность человека – при включении агрегата иногда забывают отключить автомат ввода. Это влечет за собой перегрузку и активацию блока защиты.
• Возможность поломки генератора при пуске электротока по линии и его попадании на контакты работающего агрегата. В этом случае может потребоваться серьезный ремонт или полная замена электростанции.

Способы подключения генератора к сети

Существует 3 способа правильного подключения электростанции к домовой сети.

Перекидной (реверсивный) рубильник (ручное управление)

Это прибор, который будет отвечать за безопасное подключение. Преимущества такого типа управления:

• Простота конструкции – рубильник оснащен 3 режимами – 1-0-2. 1 — питание от общей сети, 0 — замыкание всех контактов, 2 — питание от генератора.
• Простота подсоединения – к верхней части рубильника с левой стороны подключается общая сеть, с правой – генератор. Снизу провода-перемычки формируют ввод в общедомовую линию. Для безопасности системы рекомендуется добавить автоматы к каждой линии. Они обеспечивают отключение системы при перегрузках и других критичных ситуациях.
• Доступная цена – рубильники такого типа стоят в пределах 500 р.

Запуск генератора с перекидным рубильником:

1. отключение автомата ввода,
2. рубильник устанавливается в положение 2,
3. отключение автомата нагрузки,
4. запуск генератора (прогрев агрегата перед полноценной работой выполняется в течение 4 минут),
5. на рубильник подается ток,
6. включение автомата нагрузки.

Заземление генератора в этом случае обязательно. Для этих целей в землю вколачивают металлический прут длиной от 2 м и соединяют его через медный провод к соответствующей клемме на генераторе.

Данный вариант также применяется для подключения к трехфазной сети однофазного генератора. На схеме ниже показано, как правильно произвести подсоединение агрегата к электролинии.

Полуавтоматический блок АВР (автоматики ввода резерва) на контакторах

• В данном случае используется самый простой вариант блока АВР с приоритетом на магистральную сеть.
• Для общей системы вам потребуется:
• Автоматы АВР на полупроводниках (2 шт.), которые соединяются между собой;
• Кабель сечением не меньше 4 мм2. Длина кабеля определяется удаленностью конструкции от генератора;
• Автоматы, отключающие линии;
• Металлический ящик – размеры зависят от габаритов устанавливаемого электрооборудования и места монтажа.

Схема подключения:

1. В ящике собираются все элементы системы: устанавливаются автоматы, к ним подключаются блоки АВР, после выполняется проверка правильности подключения.
2. Подсоединение элементов цепи наглядно показано на схеме:

3. Заземление генератора.

Запуск системы:

1. При отсутствии электропитания в общей сети запускается генератор и автоматически произойдет переключение линии благодаря замыканию контактора.
2. При появлении тока в общей сети переключение с генератора на централизованное электроснабжение произойдет автоматически. При этом вам следует лишь заглушить генератор ради экономии топлива.

Для удобства управления и защиты системы можно дополнительно установить реле, которое будет выключать агрегат при активации общей сети, и включать его с задержкой в 4 минуты, чтобы генератор успел прогреться.

Блок автоматического управления

Такой тип подключения считается самым лучшим на сегодняшний день. Подробная схема подключения показана на картинке ниже.

Для этого типа подключения необходимо подобрать генератор с автозапуском для построения полностью автоматизированной системы. А чтобы избежать проблем с частым доливом топлива, можно дополнительно приобрести бензобак большого объема.

Принцип работы системы:

1. При прекращении подачи тока в общей сети блок быстро реагирует на изменения и запускает сигнал АВР, который, в свою очередь, активизирует генератор. После запуска агрегату дается 4 минуты для прогрева, после этого электричество поступает в общедомовую сеть.
2. После возобновления подачи тока от общей магистрали генератор автоматически выключается.

Основные правила использования генератора в доме

Соблюдение этих правил позволит избежать опасных ситуаций и выхода из строя оборудования.

1. Перед тем как подключить бензиновый генератор к сети, обеспечьте хорошую вентиляцию в помещении, где он будет установлен. Особенно это касается моделей с воздушным охлаждением.
2. Помещение должно быть отапливаемым и защищенным от сырости и влаги.
3. Не размещайте агрегат вблизи отопительных приборов и других источников тепла, в том числе прямых солнечных лучей.
4. Перед дозаправкой генератор следует выключить.
5. Если вы разлили топливо вблизи электростанции, тщательно вытрите его.
6. После соединения контактов не должно оставаться никаких оголенных проводов.
7. При установке обязательно заземляйте агрегат.
8. Во время работы генератора соблюдайте технику безопасности: не подходите к агрегату в одежде со свободно висящими краями, с распущенными волосами, так как вентилятор может затянуть их внутрь.
9. Перед каждым включением генератора необходимо обязательно проверять исправность всех механизмов и узлов системы, а при обнаружении неисправности своевременно ремонтировать или заменять отработавшие элементы.

Самостоятельное подключение генератора

Как подключить генератор к сети дома

Для подключения резервного источника питания не требуется приборов и устройств. Понадобится перекидной рубильник, устанавливаемый на щитке после счетчика, но перед автоматами ввода. Этот рубильник устанавливается с ходом переключения «вверх/вниз». На верхнюю клемму заводится магистральный кабель, на нижнюю – кабель от генератора. На среднюю клемму заводится шина от домашней проводки.

Если в магистрали пропало напряжение, следует завести генератор, дать ему прогреться, затем переключить рубильник вниз. При возобновлении подачи электроэнергии следует переключить рубильник в верхнее положение, после чего заглушить генератор.

Использование перекидного рубильника

По сути, это тоже подключение к распределительному автомату, только без необходимости отсоединения вводной проводки. Перед автоматом монтируется переключатель на три позиции, позволяющий избежать откручивания проводки. Задача этого рубильника заключается в том, чтобы переключать питание сети с одной ветки на другую (от внешней сети или генератора). Подбирать рубильник для выполнения такой функции нужно с 4 вводными клеммами (2 «фазы» и 2 «ноля»), так как генератор имеет собственный «ноль», и трёхклеммный переключатель в этом случае не подойдёт.

Альтернативой 3-позиционного переключателя может стать установка рядом пары двухполосных автоматов, но повёрнутых друг к другу на угол 180 градусов. Клавиши обеих устройств скрепляют штифтами через специально предусмотренные для этих целей отверстия. В работе при переключении клавиш, например, вниз, такая комбинация автоматов будет блокировать питание сети от внешней линии и открывать путь для электротока, вырабатываемого автономным генератором. Обратное же действие с клавишами приведёт к пропуску тока из линии электропередач и блокировке поступления энергии от генератора.

Устанавливать такой переключатель для удобства стоит в непосредственной близости к устройству для генерации, так как его запуск происходит в определённой последовательности:

1. Непосредственный пуск двигателя генератора.
2. Прогрев устройства.
3. И только потом подключение нагрузки.

Естественно, удобнее выполнять эти действия и контролировать процесс в одном месте.

Для исключения работы генератора впустую, то есть когда на резервную линию уже будет подано напряжение, необходимо перед рубильником смонтировать вывод для лампы. Её включение даст сигнал о необходимости отключить автономный источник и выполнить переход на снабжение электротоком от магистральной линии электропередач.

Автоматический запуск генератора

Для обеспечения надежного электроснабжения рекомендуется осуществить подключение через систему АВР, которая возьмет на себя функции управления подачей электроэнергии. АВР следит за напряжением в магистральной сети, и, в случае отключения электричества, размыкает цепь, связывающую объект с магистралью.

После этого автоматически запускается генератор, и, как только он выйдет на рабочий режим, к нему подключаются потребители. При возобновлении подачи электричества вначале к магистрали автоматически подключаются потребители, затем выключается генератор.

Подключение генератора к блоку АВР

Простой способ организации автопереключения

Чтобы не переключать вручную рубильник каждый раз при отсутствии подачи электричества от основной линии электропитания домовладения, можно сделать довольно несложную схему, позволяющую после пуска бензогенератора на автомате перейти с внешней сети к автономной.

Для монтажа схемы автопереключения понадобятся два пусковых устройства (контактора), имеющих перекрёстное подключение. При их работе будут задействованы силовые, а также нормально замкнутые контакты. К этому набору, если нужно обеспечить генератору некоторый интервал времени на прогревание, стоит приобрести ещё и реле времени.

Когда создаётся напряжение в домашней электрической сети от внешней линии, катушка контактора основного ввода будет удерживать в замкнутом состоянии силовые контакты, а нормально замкнутые, наоборот, в разомкнутом.

При исчезновении напряжения в магистрали электропередач силовые контакты разомкнутся, а нормально замкнутые, соответственно, перейдут в замкнутое состояние, что позволит через промежуток времени, заданный временным реле, после запуска генератора подать напряжение на катушку контактора резервного входа. В результате произойдёт замыкание силовых контактов на резервном пускателе, а в домашнюю сеть пойдёт электрический ток от бензогенератора.

При возобновлении централизованной подачи напряжения к сети частного дома сработает катушка основного пускателя, что приведёт к замыканию силовых контактов этого контактора и к автоматическому отключению питания от бензогенератора. Владельцу дома остаётся только не забыть остановить работу двигателя устройства для автономной генерации электроэнергии.

Одно- и трехфазное подключения резерва

Схема подключения однофазного генератора

Обычно в частных домовладениях используется однофазная система электроснабжения. Три фазы задействуются при наличии двигателей станков, мощных насосов и др. В случае, если таких устройств нет, но объект подключен по трехфазной схеме, целесообразно использовать однофазный генератор, зарезервировав для наиболее важных потребителей одну фазу.

Трехфазные генераторы значительно дороже однофазных, при их подключении следует продумать распределение нагрузки между фазами, так как все три фазы должны быть нагружены примерно одинаково. Если нагрузки по фазам будут отличаться более чем на 25%, устройство может выйти из строя.

Видео по теме: Схема подключения резервного генератора к дому

Публикации по теме

Все об устройстве генератора автомобиля

Как изготовить ветрогенератор из обычного автомобильного генератора

Принцип работы и преимущества эксплуатации генератора HUTER DY6500LX

О прямом подсоединении через розетку

Самый быстрый и простой способ организовать постоянное поступление тока. Достаточно приобрести специальный удлинитель со штекерными соединениями, либо изготовить самостоятельно. Производители не рекомендуют пользоваться подобными решениями, но многие покупатели предпочитают их благодаря своей простоте.

Метод заключается в появлении в других розетках напряжения, если организовать параллельное подключение всех потребителей в домашней сети, а затем — подать в одну из розеток «фазу» или «ноль».

Недостатки у такой схемы тоже есть, хотя их и не очень много:

• Невозможно отследить момент, когда штатная электрическая сеть снова начала стабильно работать, закончилось восстановление.
• Нужно использовать дополнительные устройства для защиты.
• Вводный автомат всегда отключают.
• На провод создаётся слишком большая нагрузка.

Если напрямую через розетку подключают бензиновый генератор — то поступление энергии от внешних источников нужно исключить полностью. Для этого на входе выключают автоматы. Иначе электрическим током просто будут пользоваться соседи, бесплатно.

Повышенная нагрузка приводит к тому, что бензиновые агрегаты просто глохнут.

Обратите внимание! Если домашняя линия спроектирована согласно всем нормативам — дополнительно для защиты используют УЗО. При включении бензогенераторов в сеть важно не перепутать полярность проводов. Иногда рекомендуется следить за тем, что и к каким клеммам подключается.

Система будет работать на выключение, если подсоединение неправильное. Придётся всё переделывать.

Автоматика

Подключение генератора к сети загородного дома

Перед вами стоит важная задача — подключение генератора. Все нужно сделать корректно, иначе вы рискуете собственным здоровьем, а также целостностью проводки и электроприборов. Мы опишем несколько способов, как подключить бензогенератор к сети дома, выберем самую оптимальную схему подключения генератора среди подобных. Начнем мы с техники безопасности: чего при подключении генератора совершать не стоит.

• Запрещается включать электростанцию в первую попавшуюся домашнюю розетку с предварительным отключением вводных АВ (автоматических выключателей). Учитывайте, что генератор, как правило, значительно мощнее, чем способна выдержать розетка (ее максимум пропускной способности, обычно, до 3,5 кВт). Если максимально допустимая нагрузка будет превышена, случится либо КЗ, либо пожар. При включенных вводных автоматах подача электричества в сеть приведет к поломке генератора.
• Нельзя подключать генератор, используя пару АВ (один вводной, второй от генератора), так как можно совершить ошибку и включить неправильный автомат.
• Включение через розетку возможно лишь для резервной станции малой мощности (до 4 кВт). Лучше всего присоединять к бензогенератору удлинитель с подключением электрических приборов через него.

Однако подключение генератора к сети загородного дома, актуальное при частых отключениях света, делается по другим правилам. Предполагается наличие системы автозапуска (АВР) или перекидной рубильник.

Способ запуска с АВР

Именно автозапуск генератора значительно упрощает переход на резервное снабжение электричеством. Автоматическая система имеет несколько принципиальных отличий:

• следит за сетевым напряжением непрерывно;
• при исчезновении напряжения цепь “АВР — стационарная сеть” размыкается контактором;
• происходит включение стартера, электростанция начинает свою работу;
• в момент выхода мотора на необходимые обороты, электроцепь “потребители — электростанция” замыкается контактором.

Так происходит автоматический запуск генератора при отключении электричества. А обратный переход на стационарное снабжение произойдет при восстановлении питания на участке. В этот момент контактор АВР разомкнет связь с генератором и переключится, сама станция немного поработает вхолостую.

Если вы пользуетесь трехфазной домашней электросетью, выберите одну фазу-резерв для подключения к генератору. Организуйте через нее питание важнейшей бытовой техники: холодильник, ноутбук, осветительные приборы. Обратите внимание, что перекос фаз вероятен при трехфазном подключении, а это частая причина повреждения проводки.

Подключение генератора к трехфазной сети дома по схеме приводим ниже.

АВР своими руками

Основная задача устройства АВР (автоматического включения резерва) состоит в своевременном и быстром переключении нагрузки между двумя источниками питания. Резервная станция активируется автоматически через АВР, когда поступает сигнал о потере напряжения. Работа блока АВР контролируется первичной обмоткой.

Учитывая дороговизну современной автоматики, домашние мастера пробуют собирать АВР для генератора своими руками. Многофункциональный контроллер является наиболее дорогостоящей деталью, также необходимо правильно подобрать контакторы для организации силовой части устройства (обращайте внимание на пропускную способность). Контакторы заведуют переключением с главной линии на локальную сеть. Все элементы располагаются в большом, вместительном щите.

Стандартная схема АВР для генератора своими руками включает автоматизированный механизм-контроллер, работающий от нормального постоянного напряжения. Это блок питания, и чаще всего выбор делается в пользу традиционного мощного аккумулятора, чтобы не было проблемы быстрой разрядки устройства. Контроль уровня выходящего напряжения реализуется именно здесь, в этом блоке питания. При выборе контроллера уточните наличие инверсной воздушной заслонки (актуально для генераторов с механической заслонкой).

Итак, приступим к изготовлению АВР для генератора своими руками:

1. Детали и узлы монтируются во внутренний отсек электрощита. Все клеммы и контакты организуйте в зоне быстрого доступа, проводники не должны пересекаться.
2. Выполняется подключение силовой части и контроллеров.
3. Резервный генератор и централизованная сеть ни в коем случае не должны подключаться параллельно, иначе повредятся все узлы бесперебойного источника питания.
4. Роль защиты выполняют щиты для обеспечения ручного и автопереключения на ввод резерва. Присмотритесь к универсальным сильноточным коммутаторам нагрузки и многофункциональным авторегуляторам напряжения для вашего генератора.
5. Учитывайте при подключении пару мощных кабелей в щите автоматического резерва. Первый идет на основную сеть, второй — на резерв. На выходе к потребителю тянется единственный выходной кабель, но алгоритмы работы электрооборудования требуют поочередного использования кабелей.

Способ с рубильником

Популярна схема подключения генератора к сети дома через рубильник. Вместо перекидного рубильника может использоваться реверсивный трехходовый переключатель. Второй вариант даже более удобен, поскольку переключатель монтируется на DIN-рейку, а рубильник требует отдельного выноса возле щитка.

Обратите внимание, как подключить генератор к сети дома на схеме с рубильником:

Перекидной рубильник для генератора обеспечивает переключение питания Город — Генератор, а еще имеет нейтральное положение, когда все нагрузки отключены. При подборе рубильника отталкивайтесь от мощности генератора. Номинал рубильника подбирается с незначительным запасом. Миниатюрная ручка, идущая в комплекте, может не понравиться вам в процессе эксплуатации, поэтому сразу просите у продавца дополнительную, для более удобного переключения.

Вот как выполняется подключение генератора с рубильником:

1. Автоматы на щитке выключаются, подача питания в дом прекращается.
2. Провода подсоединяются по схеме.
3. Далее нужно завести генератор и немного подождать, пока он прогреется.
4. Рубильник следует привести в нижнее положение (питание от электростанции).
5. При возобновлении подачи электропитания на участке возвратите переключатель в верхнее положении, а после заглушите ваш генератор.

Видео о включении генератора в сеть загородного дома

Смотрите, как подключить генератор к сети дома по надежной схеме.

Как подключить однофазный генератор к трехфазной сети дома?

Как подключить однофазный генератор к трехфазной сети.

перкидной рубильник

Как подключить генератор к дому? Казалось бы, что может быть проще, завел генератор, подключил к дому и все, живем как прежде ))). В предыдущих статьях мы уже рассматривали, как подключить генератор к дому и основные ошибки, которые могут привести к большим неприятностям, самая малая из которых это выход генератора из строя.

В данной статье хотелось бы рассмотреть вопрос о подключении однофазного генератора к дому, в котором вся разводка электропроводки рассчитана и выполнена под трех фазную сеть. Как ни странно, многие электрики даже с приличным стажем работы впадают в ступор и начинают изобретать велосипед ))).

Самым оптимальным решением при подключении генератора к дому,



это когда еще на стадии строительства и проведения электромонтажных работ для резервного электроснабжения предусматривается отдельная группа самых ответственных потребителей. Как правило, на эту группу подключают часть освещения, отопительное оборудование, часть розеток, охранно-пожарную сигнализацию. Данный способ хорош тем, что можно обойтись генератором относительно малой мощности.

Но довольно часто, в 90 % случаев, о приобретении с последующим  подключением генератора к электрической сети дома вспоминают только когда начинаются перебои с электричеством.

Для того чтобы было понятно всем и каждому, что-куда-как, постараемся все объяснить простым и понятным языком, без применения  специальных терминов и различных заумностей.

Итак, как подключить однофазный генератор к трехфазной сети дома? Способов подключения существует несколько. Самый первый, который мы рассмотрели немного выше, это подключение генератора к выделенной для этих целей группе потребителей.

перекидной рубильник для генератор-сеть

Подключение нагрузки в ручном режиме.

Другой способ, это использование перекидного рубильника, переключателя на три положения 1-0-2. то есть, в положении  «1» нагрузка запитана от промышленной (городской) сети, Среднее положение рубильника «0» —нагрузка отключена, в положение «2» — нагрузка (дом) подключена  к резервному источнику электричества, в данном случае это бензиновый, дизельный или газовый генератор.

Не особо вдаваясь в конструкцию устройств, отметим лишь, что устроен перекидной рубильник или трехпозиционный переключатель относительно просто и состоит из неподвижных контактов, к которым подключаются провода (нагрузка-город-генератор) и подвижных контактов, которые осуществляют коммутацию нагрузки с города на генератор и обратно.

В случае переключения трехфазной нагрузки город-нагрузка (потребитель) коммутируются три фазы, то есть, на рубильник приходит три городских фазы А-В-С, на нагрузку уходят те же самые три фазы. В случае переключения нагрузки на генератор нам необходимо сделать так, чтобы на все три фазы поступало электричество.

Для этого необходимо немного модернизировать наш переключатель-рубильник, а именно, сделать перемычку между фазами А-В-С со стороны подключения генератора. Теперь, в случае переключения нагрузки на генератор, на все три фазы будет поступать электричество.

Подключение нагрузки посредством контакторов .

Следующий способ подключения нагрузки к однофазному генератору, это применение контакторов. В данном случае применяют два контактора, один для питания нагрузки от городской электросети, второй контактор необходим для подключения нагрузки к резервному источнику электричества – бензиновому, дизельному или газовому генератору.  Этот метод приемлем в случае использования АВР — Автоматическое включение резервного питания.

При питании нагрузки от города все три фазы, подключенные к контактору, идут на нагрузку. При  подключении генератора, как и в случае с перекидным рубильником, на клеммах контактора в месте подключения провода от генератора нам необходимо установить перемычку между фазами А-В-С.

Что лучше использовать для переключения? Перекидной рубильник или контакторы?

Если вы не собираетесь использовать систему автоматического управления генераторами, то необходимо установить перекидной рубильник, но обязательно трехпозиционный 1-0-2.

В случае же применения  блока автоматического запуска генератором – АВР, без использования контакторов вам не обойтись.

Внимание!!!

При использовании однофазного генератора следует учесть, что если есть трехфазные приборы, их необходимо отключить от питания на время работы от генератора, так как это может привести к выходу из строя данных приборов.

Чего не следует делать!!!

Нельзя подключать генератор методом розетка-розетка…

Нельзя подключать генератор к электросети дома используя два автомата — один вводной, который от города, второй от генератора. Обязательно когда-нибудь ошибетесь и включите не тот автомат… Что будет дальше не станем рассказывать, но в любом случае ничего хорошего…

Что следует делать?

Заказать монтаж генератора в Одессе и области. Контакты инсталлятора генератора, то есть меня, в разделе «Обратная связь». Звоните!!!

Доверяйте профессионалам, и будет вам счастье )))

Схема подключения генератора к сети своими руками: через реверсивный переключатель, автоматическое переключение линии | Эксперт по ремонту

Концепция частных домов основана на максимальной независимости. Электричество не является исключением. Большинство владельцев частных строений начинают задумываться о резерве электроэнергии из альтернативных источников.

Отсутствие электричества или регулярные сбои в подаче вынуждают многих владельцев частных домов и дач предусматривать резервное питание. Однако встает вопрос правильного подключения генератора к домашней сети. В первую очередь стоит безопасность. Необходимо четко понимать, что допустимо, а что категорически запрещено.

Основные ошибки

Существует ряд ошибок, которые допускают неопытные «электрики».

Нельзя подключать мини-электростанцию к домашней розетке, когда автоматы в щитке  ввода отключены. При редких перебоях в электроэнергии становится традицией «подкидывать» кабель бензогенератора к ближайшему разъему через штепсель. Большинство рассуждают: зачем обустраивать резервный ввод, если свет пропадает 2-3 раза за год. Русский человек живет по принципу: мужик не перекреститься пока гром не грянет. Электрики не рекомендуют даже задумываться о подключении генератора через розетку по следующим причинам:

• В линии отсутствует отдельный автомат.
• Розеточная группа не способна принять магистральную нагрузку.
• Срабатывает человеческий фактор: владельцы забывают отключить вводной автомат, что приводит к перегрузкам, срабатыванию защиты.
• Существует вероятность «встречки»: электричество начинает поступать с общей сети при работающем генераторе. Агрегат выходит из строя.
• Не стоит пренебрегать комфортной и надежной системой эксплуатации узла. Лучше изучить схемы подключения генератора к домашней сети и подобрать оптимальный вариант. Это позволит сохранить оборудование и электросеть.

Генератор должен иметь мощность несколько раз меньше пропускной способности проводки. К примеру, значение для розетки – 3,5 кВт. В противном случае возникает перегрев, короткое замыкание и пожар. При включении автомата возобновиться питание, а резервный источник сломается.

Однако в некоторых случаях подключение генератора через розетку возможно. Если мини-станция соответствует по мощности, то ее можно подключить к распределительному щитку к контактам рубильника, но со стороны генератора. Лучшим вариантом будет, если к нему подключить сперва удлинитель, а только потом нужные приборы. Это исключит связь резервного источника с домашней сетью.

На даче и в загородном доме при постоянных отключениях основного источника резерв подключают через перекидной рубильник, системы автоматического запуска или реверсивный переключатель.

Оборудование для монтажа

Для подключения электрогенератора к электросети дома не потребуется много оборудования. Достаточно определить место расположения агрегата, обеспечить шумоизоляцию и вентиляцию в соответствии с нормами. Скорее всего, в помещении придется сделать цементно-песчаную стяжку для снижения вибрации.

Рассматривать монтаж мобильных генераторов до 2 кВт не имеет смысла. Они не могут полноценно обеспечить дом электричеством. К тому же они мобильны и не требует специальных условий месторасположения.

Опишем установку электрогенератора с мощностью от 2 кВт. Для организации резервной сети электропитания потребуется:

• Медный кабель с сечением от 4 кв. мм для организации отдельного ввода. Длина должна соответствовать расстоянию между вводным устройством и месторасположением генераторного агрегата.
• Модульный перекидной рубильник, который можно зафиксировать на DIN-рейке 35 мм. Среди недорогих моделей хорошо зарекомендовал TDM-63, а более надежными являются ABB, Hager.

Уделить внимание следует заземлению, так как подсоединение должно соответствовать ПУЭ. Другими словами перед подключением резерва необходимо организовать систему заземления TN-C-S или ТТ.

Дифзащита на выходе генератора не будет лишней. Даже при двухпроводном типе разводки заземление генерирующего устройства никто не отменял.

Подбор электрогенератора

Домашняя электростанция представляет собой двигатель внутреннего сгорания и вращающийся генератор, который вырабатывает электроэнергию. Наиболее распространены четырехтактные модели с максимальной частотой 3 тыс. оборотов. Объем топливного бака в бытовых моделях – 10-15 литров. Основной критерий выбора должна быть область использования. Генераторы могут выступать основным источником энергии, но чаще – это резерв при аварийной ситуации.

При выборе стоит обратить внимание на некоторые параметры:

• моторесурс;
• мощность;
• экономичность;
• удобство.

При подключении важно обеспечить слаженную работу 3 элементов:

• домашней сети – потребителя;
• централизованной цепи подачи;
• кабеля от резерва.

Перед подключением определяются со следующими моментами:

• безопасное и экономичное расположение электрогенератора;
• частота сбоев подачи электроэнергии в общей сети, необходимость в автоматики;
• рассчитанная мощность потребления с учетом запаса и потерь.

Требуется обеспечить подходящую схему подключения.

Автоматизация электрификации требует много финансовых вложений и регулярного квалифицированного обслуживания. Для индивидуального дома щадящим режимом будет ручное подключение. Есть смысл в использовании частичной автоматизации в форма полуавтоматов – их стоимость не высока. Однако при любом выборе систему необходимо периодически контролировать.

Непрерывна подача энергии стоит достаточно дорого, частный дом редко нуждается в подобном обеспечении. На важные потребители электроэнергии, такие как компьютер, можно подключить бесперебойный источник питания.

В первую очередь необходимо рассчитать мощность потребляемой энергии. Она является суммой мощностей нагрузок, которые запланировано подключить. Дополнительно прибавляют запас в размере 30% от суммарного значения. Это требуется для учета пусковых токов двигателей бытовой техники, которые в 2-3 раза превышают допустимых. По расчетной мощности можно выбирать агрегат.

Пример расчета. В доме установлена стиральная машина 2 кВт, холодильник – 0,5 кВт, электроплита – 3 кВт, общее освещение – 0,5 кВт, телевизор компьютер – 0,5 кВт. Суммарная мощность составляет 6,5 кВт, но при учете запаса расчетное значение повысится до 8,5 кВт.

Генератор негативно реагирует на отсутствие нагрузки. Постоянно потребление должно быть меньше максимум на 30% от наибольшего номинального значения. При минимальном потреблении необходимо использовать компактные модели с мощностью 2-3кВт на время отсутствия электроэнергии в основной сети.

Схема подключения к домашней сети бензинового генератора должна быть наиболее простой. Главное, чтобы она была правильной и позволяла обеспечить агрегат требуемой нагрузкой.

Виды генераторов

Бытовыми источниками энергии могут быть различные типы генераторов, но наиболее востребованными являются бензиновые. Они обладают следующими особенностями:

• широкий диапазон цен;
• мощность 0,8-12 кВт;
• небольшие размеры;
• существуют стационарные и мобильные модели;
• существуют однофазные и трехфазные;
• используется четырехтактный двигатель внутреннего сгорания.

При выборе схемы подключения необходимо учитывать способ охлаждения ДВС, что в свою очередь зависит от времени и частоты работы. Наиболее часто модели оснащены воздушными радиаторами. Промышленные модели способны работать длительное время, так как в них предусмотрено жидкостное охлаждение. Это увеличивает габаритные размеры, но повышает экономичность.

Дизель-генераторы используются реже в домашних сетях, так как их стоимость выше. Однако их использование обосновано большим ресурсом.

Типы электрогенераторов

Существует несколько типов электрогенераторов:

• Асинхронные. Имеют простую и надежную конструкцию. Все узлы полностью защищены от влаги и пыли. Устройства лучше использовать для активных нагрузок. Асинхронные генераторы не рекомендуют использовать для питания электродвигателя.
• Синхронные. Они не содержат перечисленных недостатков асинхронных генераторов. Также они способны более точно поддерживать напряжение. Отдавать предпочтение следует бесщеточную конструкцию с лучшими характеристиками тока и меньшими радиопомехами. У инвентарных моделей меньшая мощность и выше стоимость. Однофазные имеют хуже характеристики, особенно недорогие. Немного лучше трехфазные генераторы. Вторым недостатком считается высокая стоимость и более низкая надежность.

Однофазные и трехфазные

Если в доме нет трехфазных потребителей, то лучше установить более простую модель для рационального использования мощности. Подключить самостоятельно однофазный генератор намного проще. Стоимость трехфазных агрегатов выше, а сам генератор должен быть равномерно нагружен по трем нагрузкам равномерно. Выход из строя происходит при превышении разницы на 25%. В качестве резервного источника однофазный генератор предпочтительнее при любых выходах.

Схема подключения

Существует несколько способов использования дополнительного источника питания:

• Подключение по отдельной схеме резерва к выделенной группе.
• Использование трехпозиционного переключателя или перекидного рубильника. Для запитки всей цепи делаются перемычки со стороны генератора на входе. Единственный минус – трехфазные потребители не работают.
• Монтаж двух контактов для питания от резервного источника и городской сети. Метод применяется при АВР. Со стороны резерва обязательно делают перемычки.

Трехфазный генератор подключают к трехфазной сети при наличии электроприемника. Примером может быть электродвигатель станков.

Автозапуск генератора

Полноценным методом переключения нагрузки подразумевает использование АВР. В системе есть электростартер. Устройство автозапуска начинает контролировать внешнюю сеть после подачи питания на него. Перед подключением генератора автоматика ждет около 10 секунд после исчезновения напряжения. Далее внешняя сеть полностью изолируется и запускается дизель-генератор. Для полного набора оборотов требуется около 20 секунд, после чего организуется подключение к домашней сети. После восстановления работы внешней сети резерв отключается, а домашняя сеть начинает работать в привычно режиме. Только после этого двигатель генератора глушится.

Схема предполагает наличие у генератора системы остановки двигателя и стартера. При наличии большого опыта можно организовать ее самостоятельно, но это хлопотно. Вопрос можно решить двумя способами:

• С электрогенератором приобрести комплектный блок управления. Его подключают по указанной с инструкции схеме. Он не только будет регулировать запуск и остановку, но и частоту оборотов, то есть итоговую мощность.
• Устройства АВР, в которых есть компоненты, устанавливающиеся на генератор в качестве дополнительного оборудования для управления дроссельной заслонкой и стартером.

Комплекты имеют защиту по току и страхуют от перенапряжения и утечек. Монтаж заключается в подсоединении проводов потребителя и ввода на коммутирующие приборы.

Использование генератора с АВР дорогостоящее, но удобное решение.

Использование перекидного рубильника

Расположение щита с ВРУ в легкодоступном месте может оказаться камнем преткновения для домовладельцев. Есть смысл использования автоматического устройства переключения. Реализация метода не сложнее проходного выключателя. Потребуются два модульных контакта, количество контактных пар соответствует необходимому числу, и пара нормально замкнутых и разомкнутых контактов. В обычном режиме городская сеть будет на подхвате включенного контактора. Если в общей сети электричество пропадает, то контакты отбрасывает и пара контактов замыкается, что приводит в действие другие контакты, ответственных за резерв.

Рубильник помогает обособить схемы источников питания – крайний контакт рубильника подключают к вводу электросети и кабелю электростанции, а средний – к потребителю. Хорошо, если в рубильнике будет промежуточное нейтральное положение. Исходным положением будет подключение главной сети. Но при переключении электропитание начинает идти с генератора.

Старые модели рубильников отличаются открытыми токоведущими частями и искрением. В современных моделях предусмотрен защитный кожух, который прячет подвижные части.

Переключатель закрепляют в щитке управления так, чтобы исходным положением была работа основной сети. При падении напряжения переключатель становиться в нейтральное положение, после чего запускается генератор. Он должен прогреться и только после подключиться к домашней нагрузке.

Целесообразно установить временное реле, которое начнет подачу электропитания через пару минут после запуска генератора. Это требуется для прогрева оборудования. Резервный контактор должен питаться через коммуникатор главного ввода, точнее его нормально замкнутый контакт.

При возобновлении общего энергоснабжения первый контакт включается и размыкает цепь, запутывающую второй ввод. Подобная схема с натягом называется автоматической, так как пуск все же осуществляется под человеческим контролем.

Подключение нагрузки

Чаще всего генератор не способен обеспечить полную потребность домашней сети. Он используется на основные потребители – часть бытовых приборов и освещение. Следует рассмотреть переоборудование проводки, чтобы исключить множества переключателей. Как правило, организуют одну отдельную линию для дежурного освещения и вторую – к розеткам компьютера, холодильника и телевизора. В щиток монтируют клеммник для подключения выхода генератора.

Реверсивный переключатель

Используют реверсивный рубильник для переключения источников питания. В устройстве ручка имеет три положения для замыкания и размыкания цепи, среднее положение для размыкания всех контактов. На даче или в частном доме с небольшим потреблением можно использовать однофазную схему подключения к домашней сети резервного источника. В щитке должны быть индикаторные лампы для сигнализации включения генератора или сети.

Традиционно нижние контакты используют для нагрузки, а с противоположной стороны подключают вводы.

Трёхпозиционный переключатель не имеет теплового или электромагнитного разъединителя. По этой причине каждый ввод должен быть подстрахован автоматом, который срабатывает при превышении допустимой нагрузки.

Этапы подключения генератора по схеме с пакетным переключателем:

• Автомат ввода отключить.
• Рукоятку переключателя установить на сеть генераторной установки.
• Автомат нагрузки отключить.
• Соединить кабель ручного переключателя к розетки генератора.
• Запустить генератор, позволить прогреться пару минут.
• Подать питание на рубильник.
•  Автоматы нагрузки включить.

После появления электроэнергии в основной сети агрегат отключают от нагрузки, используя обратную последовательность.

Если достойное перекидное устройство отсутствует, то его делают из двух двухполюсных однотипных автоматов. Они должны быть установлены на одном уровне. Один из них крепят перевернутым, но чтобы клавиши были на одном уровне и фиксируют стальным штифтом.

Система АВР

Организация автоматического запуска стоит значительно больше ручного. Однако внешний контроль она не отменяет – запуск ДВС подразумевает управление дроссельной заслонкой. Как и ранее отмечалось, двигатель после пуска необходимо прогреть. Некоторые хозяева используют частичную автоматизацию – основное питание подключено через контактор. При отключении входа он размыкается. На следующем этапе требуется запустить вручную генератор. В нем встроено реле для прогрева и автоматического перехода домашней сети на резервный источник. При появлении электричества в основной сети контактор отключается, а нагрузка идет на общую сеть. При полной автоматизации электроснабжения резерв имеет микропроцессорное регулирование работы генератора.

Подключение генератора

Генератор должен быть хорошо защищен от влаги. Для этого используют отдельное помещение или навес. При монтаже в помещении обязательно предусматривают отвод выхлопа газа. Электрогенератор устанавливают после счетчика, в противном случае придется платить за выработанную самостоятельно энергию. Резервный источник может быть подпиткой во время пиковых нагрузок. Необходимо правильно подобрать схему монтажа, чтобы исключить необоснованных трат.

Нестабильная подача электроэнергии приводит к проблеме – как подключить генератор к домашней сети. Выбирать следует простые и безопасные схемы. Удобным источником энергии станет генератор с ДВС. Оборудование легко перевозить  и использовать, его стоимость не высока. Для правильного подбора оптимальной схемы потребуется узнать особенности устройства, переключающего оборудования.

==========================

Спасибо Вам, за Ваш лайк! Для Вас он ничего не стоит, а нас вдохновляет на новые интересные статьи!

Эксперт по ремонту — подписывайтесь на наш блог!

источник — https://www.expertporemontu.ru/shema-podklucheniya-generatora-k-seti-doma-svoimi-rukami-430

Об электроэнергетической системе США и ее влиянии на окружающую среду

Электроэнергетическая система США

Сегодняшняя электроэнергетическая система США представляет собой сложную сеть из электростанций, линий передачи и распределения, а также конечных потребителей электроэнергии. Сегодня большинство американцев получают электроэнергию от централизованных электростанций, которые используют широкий спектр энергоресурсов для производства электроэнергии, например уголь, природный газ, ядерную энергию или возобновляемые ресурсы, такие как вода, ветер или солнечная энергия.Эту сложную систему генерации, доставки и конечных пользователей часто называют электросетью .

Используйте схему ниже, чтобы узнать больше об электросети. Щелкните каждый компонент, чтобы получить обзор со ссылками на более подробную информацию.

Посмотреть текстовую версию этой схемы ►

Источник: Управление энергетической информации США, Обозреватель данных по электроэнергии. Доступ к этим данным был осуществлен в декабре 2017 года.

Как и где вырабатывается электроэнергия

Электроэнергия в Соединенных Штатах вырабатывается с использованием различных ресурсов.Три наиболее распространенных — это природный газ, уголь и атомная энергия. Одними из наиболее быстрорастущих источников являются возобновляемые ресурсы, такие как ветер и солнце. Большая часть электроэнергии в США вырабатывается на централизованных электростанциях. Гораздо меньшее, но растущее количество электроэнергии производится за счет распределенной генерации — различных технологий, которые вырабатывают электроэнергию на месте или поблизости от того места, где оно будет использоваться, например, локальные солнечные панели и комбинированное производство тепла и электроэнергии. Узнайте больше о централизованной и распределенной генерации.

Подача и использование электроэнергии

Когда электричество вырабатывается на централизованной электростанции, оно проходит через серию взаимосвязанных высоковольтных линий электропередачи. Подстанции «понижают» мощность высокого напряжения до более низкого напряжения, отправляя электроэнергию более низкого напряжения потребителям через сеть распределительных линий. Узнать больше о доставке электроэнергии.

На бытовых, коммерческих и промышленных потребителей приходится примерно треть потребляемой в стране электроэнергии.На транспортный сектор приходится небольшая часть потребления электроэнергии. Узнайте больше о конечных потребителях электроэнергии.

Источник: Управление энергетической информации США, Обозреватель данных по электроэнергии. Доступ к этим данным был осуществлен в декабре 2017 года.

Как сеть соответствует выработке и спросу

Количество электроэнергии, используемой в домах и на предприятиях, зависит от дня, времени и погоды. По большей части электричество должно вырабатываться во время использования.Электроэнергетические компании и операторы сетей должны работать вместе, чтобы производить необходимое количество электроэнергии для удовлетворения спроса. Когда спрос увеличивается, операторы могут отреагировать увеличением производства на уже работающих электростанциях, выработкой электроэнергии на электростанциях, которые уже работают на низком уровне или в режиме ожидания, импортом электроэнергии из удаленных источников или вызовом конечных пользователей, которые согласились потребляют меньше электроэнергии из сети.

Воздействие энергосистемы на окружающую среду

Почти все части электроэнергетической системы могут повлиять на окружающую среду, и размер этих воздействий будет зависеть от того, как и где электроэнергия вырабатывается и доставляется.В общем, воздействие на окружающую среду может включать:

• Выбросы парниковых газов и других загрязнителей воздуха, особенно при сжигании топлива.
• Использование водных ресурсов для производства пара, охлаждения и других функций.
• Сбросы загрязняющих веществ в водные объекты, в том числе теплового загрязнения (вода, температура которой превышает исходную температуру водоема).
• Образование твердых отходов, включая опасные.
• Использование земель для производства топлива, производства электроэнергии, а также линий передачи и распределения.
• Воздействие на растения, животных и экосистемы в результате воздействия на воздух, воду, отходы и землю, указанные выше.

Некоторые из этих воздействий на окружающую среду могут также потенциально повлиять на здоровье человека, особенно если они приводят к тому, что люди подвергаются воздействию загрязнителей в воздухе, воде или почве.

Влияние используемой вами электроэнергии на окружающую среду будет зависеть от источников генерации («структуры электроэнергии»), имеющихся в вашем районе. Чтобы узнать о выбросах, связанных с потребляемой электроэнергией, посетите Power Profiler EPA.

Вы можете уменьшить воздействие на окружающую среду от использования электроэнергии, покупая экологически чистую энергию и повышая энергоэффективность. Узнайте больше о том, как уменьшить свое влияние.

В более широком смысле, несколько решений могут помочь снизить негативное воздействие на окружающую среду, связанное с производством электроэнергии, в том числе:

• Энергоэффективность. Конечные пользователи могут удовлетворить некоторые свои потребности, приняв энергоэффективные технологии и методы. В этом отношении энергоэффективность — это ресурс, который снижает потребность в выработке электроэнергии.Узнайте больше об энергоэффективности.
• Чистая централизованная генерация. Новые и существующие электростанции могут снизить воздействие на окружающую среду за счет повышения эффективности производства, установки средств контроля за загрязнением и использования более чистых источников энергии. Узнайте больше о централизованной генерации.
• Чистая распределенная генерация. Некоторая распределенная генерация, такая как распределенная возобновляемая энергия, может помочь обеспечить доставку чистой и надежной энергии потребителям и снизить потери электроэнергии на линиях передачи и распределения.Узнать больше о распределенной генерации.
• Теплоэлектроцентраль (ТЭЦ). Также известная как когенерация, ТЭЦ вырабатывает электроэнергию и тепло одновременно из одного источника топлива. Благодаря использованию тепла, которое в противном случае было бы потрачено впустую, ТЭЦ представляет собой одновременно распределенную генерацию и форму энергоэффективности. Узнать больше о ТЭЦ.

Домашний резервный генератор мощностью 8,5 кВт с наружным выключателем на 50 А

Описание

Силовое оборудование Champion 100177 8.Домашний резервный генератор мощностью 5 кВт с автоматическим резервирующим переключателем ATS50 для наружной установки — это простое решение ™ для устранения перебоев в подаче электроэнергии. Наслаждайтесь душевным спокойствием, обеспечивая безопасность и удобство для своей семьи во время чрезвычайной ситуации.

Генератор запускается автоматически при отключении электроэнергии и возвращается в режим ожидания при ее восстановлении. Система запуска на 24 В работает в диапазоне температур от -22 ° F до 104 ° F, и комплект для подогрева не требуется.

У вас будет необходимая пусковая мощность во время чрезвычайной ситуации, поскольку бортовое зарядное устройство постоянно поддерживает заряд, а поскольку генератор подключен к вашей системе на пропане или природном газе, он никогда не нуждается в дозаправке.Это устройство также выполняет еженедельные тесты самодиагностики.

Всепогодная композитная монтажная площадка входит в комплект для легкой установки, а стальной корпус защищает ваш генератор от непогоды. Автоматический переключатель резерва ATS50 управляет нагрузкой 50 А, 12 цепей (8-местная дополнительная панель позволяет установить до 4 тандемных выключателей). Он идеально подходит для домовладельцев, которые хотят запитать предметы первой необходимости во время отключения электроэнергии, а не весь дом. Он размещен в корпусе класса NEMA 3R для использования вне помещений.

Наша инновационная конструкция «крыло чайки» обеспечивает легкий доступ к двигателю и панели управления, а также обеспечивает полный обзор бортовой системы управления.

Двигатель Champion 439cc OHV обеспечивает непрерывную мощность 8,5 киловатт на пропане и 7,5 киловатт на природном газе. Этот блок мощностью 8,5 кВт вырабатывает 35,4 А при 240 В на пропане и 31,3 А при 240 В на природном газе.

Шумопоглощающая облицовка и глушитель с низким уровнем шума снижают уровень шума за счет уникальной системы перегородок и делают этот агрегат самым тихим в своем классе.Удобный для жилых помещений 59,5 дБА имеет примерно такой же уровень шума, как и при обычном разговоре.

Генератор вырабатывает менее 5% общих гармонических искажений (THD), чтобы обеспечить безопасное использование даже с самой чувствительной электроникой.

Этот генератор доступен для всех 50 штатов, а ATS50 внесен в списки UL и cUL в США и Канаде. Покупайте с уверенностью — Champion Support и наша общенациональная сеть сервисных центров поддержат вашу покупку 10-летней ограниченной гарантией и БЕСПЛАТНОЙ пожизненной технической поддержкой.

Что включено

• Поддон для слива масла
• Гибкий топливопровод
• Ключи для корпуса HSB
• Аккумуляторные кабели и оборудование
• Форсунки для сжиженного нефтяного газа
• Инструмент для смены струи

Обратная подача с помощью генератора опасна и незаконна

Переносные генераторы — полезные инструменты… при правильном использовании

Переносные генераторы — полезные инструменты в аварийных ситуациях и при отключениях электроэнергии.Недавний ураган Ирма оставил без электричества миллионы людей на юго-востоке страны. Это также создало спрос на портативные газовые генераторы, которые быстро исчезли с полок магазинов товаров для дома в Миртл-Бич.

Переносные газовые генераторы обычно вырабатывают от 3000 до 7000 Вт, чего достаточно для питания холодильника, небольших приборов и устройств связи. Пользователи могут подключаться к нескольким розеткам на 120 В (а иногда и к одной 240 В) и переносить отключение электроэнергии с относительным комфортом.

Переносные генераторы нельзя подключать непосредственно к главной электрической панели без профессионального электрика. Тем не менее, «обратное питание» электрической панели вашего дома от портативного генератора остается популярной уловкой, которую ищут в Интернете с множеством видеороликов «сделай сам» и дискуссионных форумов, объясняющих, как это сделать.

Чего вы можете не читать, так это того, что обратное кормление может быть незаконным (и наказуемым) в вашем штате или округе, а также чрезвычайно опасным. Да, обратное питание от генератора может привести к смерти от электрического тока для вас, других в вашем доме, а также рабочих, работающих над восстановлением электроэнергии в вашем районе.

Что такое обратное кормление и почему оно опасно?

Электроэнергия поступает в ваш дом от инженерных сетей. Перед тем, как войти в ваш дом, преобразователь дросселирует мощность до 240 вольт. В вашем доме он проходит через автоматический выключатель и распределяется по приборам, освещению и розеткам.

Обратное питание — опасный и, возможно, незаконный способ подать электричество в ваш дом, подключив генератор к розетке прибора (например, к розетке сушилки) и позволив электроэнергии течь в обратном направлении.Электроэнергия возвращается к вашей электрической панели и перераспределяется по всему дому.

Электропитание дома таким способом опасно и, возможно, незаконно. Если главный выключатель не выключен, электроэнергия возвращается к линиям электроснабжения за пределами вашего дома, что может шокировать обслуживающего персонала. В таких ситуациях вы несете ответственность за телесные повреждения или смерть и можете быть привлечены к уголовной ответственности.

Использование обратной подачи для восстановления подачи электроэнергии в ваш дом опасно, поскольку электрические нагрузки не сбалансированы.Кроме того, несбалансированные нагрузки неэффективны и создают дополнительную нагрузку на ваш генератор.

Позвоните в Cooper для лучшего решения

При использовании по назначению портативные генераторы — отличный способ сохранить электроэнергию для основных приборов и устройств. Однако пользователи, которые изучают обратное питание, обычно ищут более комплексное решение для резервного питания.

Если требуется обеспечить электроэнергией весь дом, лучшим вариантом будет стационарный домашний генератор от Cooper Electrical Services.Бытовые генераторы подключаются непосредственно к линиям сжиженного пропана или природного газа, поэтому они не требуют дозаправки вручную. Они безопасно (и законно) запитывают вашу главную электрическую панель, восстанавливая питание всех цепей.

Кроме того, с бытовым генератором восстановление электроснабжения происходит автоматически и немедленно. Когда ваша система обнаруживает сбой во входящем электроснабжении, ваш жилой генератор включается в течение нескольких секунд.

Чтобы узнать больше о решениях для производства электроэнергии в жилых домах, позвоните в Cooper Electrical Services и поговорите с одним из наших специалистов по генераторам для жилых помещений.

Генераторы RV | Cummins Inc.

Стандарт мощности на колесах.

Вот уже более 80 лет, когда вы готовы отправиться в путь в своем доме на колесах, мы тоже. Генераторы Зеленого Онана рассчитаны на длительный срок службы, обеспечивая душевное спокойствие, куда бы вы ни отправились. Благодаря крупнейшей в отрасли сервисной сети служба поддержки всегда рядом. Продолжайте двигаться с Cummins.

НАЙТИ ДИЛЕРА

ПЕРЕЙТИ К: Преимущества | Характеристики | Занять | Связаться | Гарантия и поддержка

Самая продаваемая линейка генераторов в истории жилых автофургонов.

Надежная мощность
Генераторы Green Onan обеспечивают мощность, которой вы можете доверять, — от возможностей самодиагностики до высококачественной выходной мощности с чистой синусоидальной волной.

Широко доступная поддержка
Более 1500 сервисных центров в 50 штатах и ​​Канаде означает, что Cummins всегда рядом, когда мы вам нужны, круглосуточно и без выходных.

Простое управление
Будь то средства дистанционного управления запуском или удобные для установки системы автоматического запуска, генераторы Green Onan обладают большой мощностью, но при этом просты в использовании.

Полная линейка продуктов
Выбирайте из множества дизельных, бензиновых и сжиженных пропановых генераторов и аксессуаров, которые оснащены последними техническими достижениями, такими как средства дистанционного управления запуском.

Тихая мощность. Это подводит итог Onan QG 2800i. Благодаря пониженному уровню шума и вибрации этот высокоэффективный бензиновый генератор помогает сделать поездку немного более плавной, а также снижает расход топлива и увеличивает грузоподъемность.

1. Электронное зажигание топлива означает отсутствие лакировки карбюратора, отсутствие ежегодного обслуживания, автоматическая регулировка высоты
2. Увеличение объема масла на 40% обеспечивает лучшее охлаждение и сокращает интервалы технического обслуживания
3. На 9% легче , чем предыдущая модель, для увеличения грузоподъемности
4. Доступны модели для газа или сжиженного нефтяного газа (пропан) и EVAP , что устраняет необходимость в альтернативных топливных баках
5. Генератор PMA с регулируемой частотой вращения снижает шум, вибрацию и расход топлива

Узнать больше

Зеленый и вперед

От небольших бензиновых, жидких или паровых двигателей до более крупных моделей с дизельным двигателем — есть генератор Green Onan, который удовлетворит потребности вашего дома на колесах.

НАЙДИТЕ ГЕНЕРАТОР

На рынке купить генератор Зеленого Онана? Просмотрите нашу сеть экспертов, чтобы найти ближайшего к вам.

НАЙТИ ДИЛЕРА

Один человек с одним сотрудником начал бизнес по производству электроинструментов в 1920-х годах. Этот скромный бизнес быстро превратился в Cummins, лидера отрасли в области строительства домов, транспорта и многого другого.

ЭТО НАША ИСТОРИЯ

От руководств до публикаций — вы найдете все необходимое, чтобы ваш опыт работы с Cummins оставался незабываемым.Добро пожаловать в семью.

ИССЛЕДУЙТЕ РЕСУРСЫ ВЛАДЕЛЬЦА

---

Поговорим о генераторах

Заполните нашу форму, и представитель свяжется с вами.

Запросить цену

---

Наша философия гарантии

Руководящий принцип Cummins, когда дело касается гарантий, прост: мы соглашаемся оплатить ремонт любой детали, которая вышла из строя из-за дефекта материалов Cummins или заводского изготовления.

Для генераторов RV, используемых в приложении RV, это означает, что вы защищены в течение трех лет с даты начала гарантии или 2000 часов, в зависимости от того, что наступит раньше. Для генераторов RV, используемых в приложениях, отличных от RV, гарантийный период составляет один год с даты начала действия гарантии или 1000 часов, в зависимости от того, что наступит раньше. Расширенная гарантия также доступна для покупки и распространяется на вас в течение пяти лет с даты начала гарантии или 3000 часов, в зависимости от того, что наступит раньше.

ПОЗНАКОМЬТЕСЬ С НАШИМИ ГАРАНТИЯМИ НА ЖИВОТНОВОДСТВО

---

Получите максимум удовольствия от своего дома на колесах!

Зарегистрируйтесь, чтобы получать советы и идеи, которые понравятся любому RVеру.

Cummins здесь, чтобы помочь

---

Справочник по генератору RV

Справочник по генератору RV содержит основную информацию, которая позволит вам использовать и обслуживать ваш новый генератор. Включает полезные советы по эксплуатации, а также информацию о техническом обслуживании, запасных частях и сервисном обслуживании. Это руководство является общим дополнением к более конкретной информации, содержащейся в руководстве по эксплуатации, которое прилагается к каждому новому генератору Cummins.

Просмотреть справочник

Справочник дилеров генератора RV

Каталог дилеров RV-генераторов — это краткий справочник, позволяющий легко найти ближайшего авторизованного сервисного дилера RV и связаться с ним.В него входят как центры продаж и обслуживания Cummins, так и авторизованные сервисные центры для жилых автофургонов, расположенные в алфавитном порядке по штатам.

Просмотреть PDF-файл с каталогом дилеров

Посетите интерактивную карту поиска дилеров

Брошюра по полной линейке генераторов

RV

Cummins предлагает самую полную линейку генераторов, разработанных специально для моторизованных и буксируемых домов на колесах. В этом документе вы найдете полезную информацию о характеристиках наших генераторов, уровнях шума, оригинальных запчастях и поддержке.

Посмотреть брошюру о генераторе для автофургонов

Руководства по эксплуатации генератора RV

Найдите копии некоторых из наших самых популярных руководств по генераторам для жилых автофургонов.

Просмотр руководств по генераторам для автофургонов

Руководство по принадлежностям для генераторов RV

В этом каталоге перечислены все аксессуары для моделей генераторов Cummins Onan QG ™ и QD ™ RV. Их можно заказать напрямую у местного дистрибьютора Cummins

.

Посмотреть руководство по принадлежностям для генераторов RV

Cummins Onan RV Generator Green Label Справочное руководство по деталям

Green Label Детали разработаны и спроектированы специально для вашего генератора Cummins Onan для максимальной производительности, и на них распространяется гарантия Cummins Onan на запчасти.

Посмотреть руководство по запасным частям с зеленой этикеткой для генератора RV

Подпишитесь на другие новости Cummins RV

Подписаться на новости Cummins RV

Как работает автоматический генератор и автоматический переключатель

PROCH Неправильное подключение может привести к короткому замыканию электрического тока от генератора с током в электросети при восстановлении подачи электроэнергии.Это может привести к взрыву или возгоранию генератора. THALERE переключатели передачи, которые могут использоваться с нашими генераторами. Мы продаем как портативные, так и малые генераторные переключатели, а также переключатели для больших / промышленных генераторов. Для портативных и малых генераторных переключателей Для портативных генераторов и для приложений, где только часть дома или офиса будет иметь доступное аварийное питание; мы предлагаем малые автоматические переключатели, описанные ниже. Эти переключатели ограничены мощностью 21 000 Вт (21 кВт) и обычно переключаются вручную. Информация, приведенная ниже, дает технические характеристики и лишь несколько рекомендаций по согласованию передаточного переключателя с генератором. Все передаточные переключатели, которые мы несем, внесены в списки UL и сертифицированы CSA.У нас есть подробные описания и таблицы по каждому типу переключателей. Если вы не нашли то, что вам нужно, спросите нас. Пожалуйста, перейдите на страницу малого переключателя передачи, чтобы увидеть подробности и многие модели, которые мы предлагаем. Вот пример: КАК РАБОТАЕТ АВТОМАТИЧЕСКИЙ ГЕНЕРАТОР И СИСТЕМА ПЕРЕКЛЮЧАТЕЛЯ Полностью автоматический переключатель напряжения линия, круглосуточно. При прерывании подачи электроэнергии в сеть автоматический резервирующий выключатель немедленно определяет проблему и подает сигнал на запуск генератора. После того, как генератор заработает на нужной скорости, автоматический резервирующий выключатель безопасно отключает линию электроснабжения и одновременно отключает линию питания генератора от генератора. Через несколько секунд ваша генераторная система начнет подавать электроэнергию в критические аварийные цепи вашего дома или офиса. Безобрывный переключатель продолжает контролировать состояние линии электроснабжения. Когда автоматический переключатель обнаруживает, что напряжение в электросети вернулось в установившееся состояние, он повторно переключает электрическую нагрузку обратно на электросеть и возобновляет мониторинг на предмет последующих сбоев в электросети. Генератор продолжит работу в течение периода охлаждения двигателя в течение нескольких минут, в то время как вся система будет готова к следующему отключению электроэнергии. Есть и другие причины для использования безобрывного переключателя. Вы можете аннулировать свою пожарную страховку или страхование домовладельцев, если вы устанавливаете генератор без автоматического переключателя, потому что эти переключатели требуются строительным нормам и правилам в большинстве областей.Приведенная ниже информация объясняет другую информацию, зачем нужны безводные переключатели. НИКОГДА НЕ ПОДКЛЮЧАЙТЕ ГЕНЕРАТОР ЧЕРЕЗ ВИЛКУ СУШИЛКИ ИЛИ РОЗЕТКУ В ЗДАНИИ. ВЫ МОЖЕТЕ ВЫЗВАТЬ ПОЖАР ИЛИ УБИТЬ ТОКОМ! ИСПОЛЬЗУЙТЕ ПЕРЕКЛЮЧАТЕЛЬ Он должен быть установлен квалифицированным электриком или знающим лицом и должен соответствовать всем применимым законам и электротехническим нормам. . Используйте безобрывный переключатель Используйте безобрывный переключатель при подключении к электрической системе здания. Обратитесь к электрику для установки разъединителя. ТРАНСФЕРНЫЙ ВЫКЛЮЧАТЕЛЬ ЗАЩИЩАЕТ ЛИНЕМАН Напряжение в электросети обычно «понижается» перед входом в здание с помощью трансформатора. Трансформатор может работать в обратном направлении, когда напряжение проходит через него в противоположном направлении, и «повышать» напряжение.Это повышенное напряжение, протекающее по линиям электроснабжения, может привести к поражению электрическим током рабочих, контактирующих с линиями электроснабжения. . Защищает линейных Правильно установленный автоматический переключатель защищает Линейщиков ПЕРЕДАЧНЫЙ ВЫКЛЮЧАТЕЛЬ НЕПРАВИЛЬНО ЗАЩИЩАЕТ электрический ток от генератора 9000, что может привести к короткому замыканию. цепь с током в электросети при восстановлении питания.Это может вызвать пожар в электрической системе. Защищает дом или бизнес Правильно установленный автоматический переключатель защищает ваш дом или бизнес Защищает генератор Правильно установленный передаточный переключатель защищает Ваш генератор . Мы предлагаем несколько типов 4 цепи, 120 В / 15 А (3 контакта) 6 цепей, 120/240 В / 20 А (4 контакта) 6 цепей, 120/240 В / 30A (4 контакта) 10 цепей, 120/240 В / 30 A (4 контакта) 12 цепей, 125/250 В / 50 A (3-полюсная 4-проводная вилка) См. Руководство и каталог для заказа Gen-Tran.Щелкните Малые автоматические переключатели РАБОТА ПЕРЕКЛЮЧАТЕЛЯ — Для малых и переносных генераторов Автоматический переключатель изолирует выбранные цепи от дома с помощью переключателей «Разрыв», затем «Замыкание». Каждый переключатель имеет 3 положения; LINE, OFF и GEN (генератор). В положении ЛИНИЯ электроснабжение питает выбранные цепи. В положении GEN мощность генератора питает выбранные цепи. Чтобы переключиться с LINE на GEN, переключатель переводят в положение ВЫКЛ.Это позволяет произойти положительному разрыву, что предотвращает искрение, искрение или короткое замыкание, которые могут возникнуть, если положительный разрыв не был частью системы. Индивидуальные устройства защиты цепи защищают каждую выбранную цепь от перегрузки. Это позволяет подключать генератор большего размера к безобрывному переключателю без его перегрузки. . Работа безобрывного переключателя Предлагает переключатели «Разрыв», затем «Замыкание» Только предварительно смонтированные цепи могут быть запитаны для защиты от перегрузки. Каждая цепь защищена автоматическим предохранителем. Для больших / промышленных генераторных переключателей Для крупных или промышленных генераторов и для приложений, где весь дом или бизнес будет иметь аварийное питание; мы предлагаем большие / промышленные автоматические переключатели, описанные ниже. Эти переключатели могут работать с различными напряжениями и, как правило, имеют неограниченный размер.Эти переключатели обычно переключаются автоматически и имеют широкий спектр функций, включая автоматическое вырезание, изменяемое время задержки запуска и остановки, изменяемое время охлаждения и другие функции. Доступны автоматические переключатели с предохранителями и автоматическими выключателями. Доступны специальные переключатели, которые позволяют использовать более одного генератора одновременно, переключаться между несколькими генераторами и в других ситуациях. Щелкните изображения ниже, чтобы получить конкретную информацию о доступных типах и размерах.Большинство автоматических переключателей внесены в списки UL и имеют различные корпуса. . Мы предлагаем несколько типов и размеров В помещении, от 25 до 4000 ампер На открытом воздухе, от 25 до 4000 ампер Панели параллельного подключения Автоматическое с ручным отключением нагрузки Корпуса всех типов См. Наше руководство для заказа и каталог. —-> Крупные / промышленные автоматические переключатели РАБОТА ПЕРЕКЛЮЧАТЕЛЯ — Для генераторов крупных промышленных домов и предприятий Автоматический переключатель изолирует всю электрическую сервисную панель. Электрические коды в большинстве штатов требуют, чтобы размер службы здания и безразмерного переключателя был одинаковым. Если в здании есть сеть на 200 ампер, автоматический переключатель также должен быть на 200 ампер. Это верно, даже если сила тока генератора меньше, чем у здания службы. Большинство правил по электричеству также требуют, чтобы общая нагрузка здания не превышала общую нагрузку, на которую способен генератор. Это означает, что вам, возможно, придется установить устройства, которые предотвращают использование некоторых цепей, если генератор находится в режиме «онлайн». Во всех этих ситуациях следует прибегать к услугам квалифицированного электрика. Неправильное подключение оборудования может привести к пожарам, взрывам, серьезным травмам и даже смерти. Крупные промышленные передаточные переключатели имеют автоматический режим, при котором передаточный переключатель переключается и запускается генератор при потере мощности, а затем останавливается генератор и переключается безбарьерный переключатель обратно при восстановлении питания.У них также есть режимы «ВЫКЛ», поэтому генератор не запускается автоматически. У каждого типа и марки переключателя есть свои особенности и опции. Мы продаем переключатели только ведущих брендов, включая ASCO, Generac, Kohler, Onan и Zenith. Все они высокого качества и проверены на практике. Всегда соблюдайте правила техники безопасности! , ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ БЕЗОПАСНОСТЬ ГЕНЕРАТОРА

Выходное напряжение генератора: Выходное напряжение генератора: Различные типы генераторов с точки зрения выходной мощности

Вы должны оценить правильный размер генератора, прежде чем решиться на покупку генератора для своего дома , офис или завод.Расчет прост и, таким образом, сэкономит вам много времени, энергии и денег.

Расчет
Как правило, компании оценивают мощность генератора в ваттах (Вт) или киловаттах (кВт). Принятая формула: Ватты = Вольт X Ампер. Следовательно, когда вы покупаете генератор мощностью 5 кВт, выдающий 120 вольт, он может дать вам выходную мощность 41,67 ампер. Точно так же у вас есть двойные генераторы напряжения, которые могут обеспечивать выходное напряжение 120 вольт, а также 240 вольт.

Как вы выбираете тип генератора для покупки?
Подготовьте список всех электроприборов, которые вы хотите использовать у себя дома, в офисе или на заводе.Сложите потребляемую мощность в ваттах, чтобы определить необходимую мощность генератора. Обратите внимание, что для запуска определенных устройств, таких как кондиционеры или электродвигатели, требуется существенно большая мощность, но позже они могут работать и с меньшей мощностью.

Всегда выбирайте генератор большей мощности. Если все электрические приборы в сумме дают, скажем, 5000 Вт в вашем доме или 200000 Вт на вашем заводе, вам следует выбрать генератор мощностью не менее 7,5 кВт для вашего дома и генератор мощностью 300 кВт для вашего завода.

Давайте теперь посмотрим на некоторые генераторы различных размеров и обсудим их работу и другие особенности и аспекты.

Генераторы от 1 до 10 кВт
Дома и небольшие офисы могут работать от генераторов мощностью от 1 до 10 кВт. Генератор мощностью 5 кВт может питать до четырех ламп, вентилятор, электродвигатель и холодильник. Небольшие дома могут работать с таким простым генератором. Однако идеальный генератор для дома должен иметь мощность не менее 10 кВт. Генератор мощностью 10 кВт эквивалентен системе аварийного резервного питания, способной обеспечить базовый комфорт и безопасность.Эти портативные генераторы обычно работают на дизельном топливе, природном газе или пропане. В некоторых городах есть условия для подключения генераторов к вашей домашней газовой магистрали, что устраняет необходимость заправки топливных баков.

Генераторы от 10 до 50 кВт
В настоящее время люди используют в своих домах несколько электроприборов, таких как кондиционеры, гейзеры, водоочистители, водяные насосы и так далее. Этим приборам для работы требуется больше энергии. Такие устройства, как стиральные машины, могут потреблять 750 Вт, но для запуска требуется около 2500 Вт.Лучше выбрать генератор с мощностью, превышающей ваши стандартные требования. Поэтому многие домохозяйства предпочитают использовать генераторы мощностью 50 кВт в качестве надежного резервного источника энергии. Эти генераторы работают на таких видах топлива, как дизельное топливо, природный газ и пропан. Да, они издают шум, но вы можете настроить глушители, чтобы заглушить звук.

Генераторы от 50 до 100 кВт
Для бытовых агрегатов не нужно ничего более 50 кВт. Офисы и рестораны могут выбрать генераторы мощностью от 50 до 100 кВт.Эти генераторы могут питать блоки переменного тока, особенно центральные системы кондиционирования воздуха. В офисах есть большое количество компьютеров, светильников и вентиляторов для питания в дополнение к блокам переменного тока. Таким образом, генераторы мощностью 100 кВт идеально подходят для резервного питания офиса. Генератор мощностью 100 кВт — это большая установка, способная создавать достаточно шума, чтобы отвлекать людей. Современные генераторные установки оснащены мощными глушителями и глушителями, чтобы уменьшить отвлекающий шум. Такие большие генераторы обычно работают на дизельных двигателях.

Генераторы от 100 до 200 кВт
Промышленным предприятиям и крупным офисам необходимы генераторы мощностью более 100 кВт.Эти генераторы представляют собой большие машины, способные работать от восьми до десяти часов при полном баке. Промышленные машины потребляют много энергии. Поэтому малым и средним предприятиям необходимы генераторы мощностью от 100 до 200 кВт. Эти генераторы также могут приводить в действие морское оборудование, такое как рыбацкие лодки и траулеры. Эти машины могут работать как на дизельном, так и на газовом топливе в зависимости от наличия подходящего топлива. Генераторы, работающие на газе, более экологичны по сравнению с генераторами, работающими на дизельном топливе.

Генераторы от 200 до 300 кВт
Крупные предприятия и высотные здания требуют генераторов большой мощности, потому что для этих устройств требуются большие машины, лифты, большое количество блоков переменного тока и т. Д. Генераторы мощностью 300 кВт работают на дизельном или газовом топливе. Некоторые из них также относят к двухтопливным генераторам. Современные генераторы поставляются с высококачественными глушителями, которые делают эти генераторы максимально бесшумными.

Генераторы мощностью более 300 кВт
Если вам нужны генераторы «рабочие лошадки» для питания крупных промышленных предприятий и официальных учреждений, вам придется полагаться на генераторы мощностью более 300 кВт.Эти генераторные установки подходят для тяжелых машин и крупногабаритного оборудования. Обычно эти генераторы работают на дизельном топливе и производят много шума. Но доступные сегодня высококачественные глушители делают эти машины одними из самых сложных генераторов на сегодняшний день.

Свяжитесь с ближайшими к вам ведущими дилерами генераторов и получите бесплатные расценки

(Единый пункт назначения для MSME, ET RISE предоставляет новости, обзоры и анализ по GST, экспорту, финансированию, политике и управлению малым бизнесом.)

Загрузите приложение The Economic Times News, чтобы получать ежедневные обновления рынка и новости бизнеса в реальном времени.

Можно ли подключить генератор к дому на постоянной основе

Если вам надоело подключать и отключать электроприборы от генератора и шнуров питания, возможно, пришло время подумать, можете ли вы просто подключить генератор к дому на постоянной основе.

Живя в Сиднее, где более 90% электросети проходит через воздушные провода, есть все шансы во время шторма или сильного ветра, что ваш дом может потерять электроэнергию, когда дерево упадет на линии электропередачи или линии обслуживания.Самый простой и дешевый способ получить резервное питание, чтобы холодильник работал и горело несколько лампочек, — это купить генератор. Многие люди, которые теряют электроэнергию два или более раза в год, предпочитают постоянно подключать свой генератор к дому.

Небольшой портативный генератор — это простой способ временно обеспечить безопасное питание вашего дома при отключении электросети — будь то естественная причина или искусственная проблема. Вне зависимости от того, впервые ли вы используете генератор или уже опытный, есть несколько важных вещей, которые необходимо знать, чтобы вы могли использовать его безопасно.

Как подключить генератор к дому

Подключение генератора без автоматического переключателя. При использовании портативного генератора для наружных целей он очень прост и прост в эксплуатации, но замена его на домашний резервный генератор — совсем другое дело. Многие люди управляют своим генератором с помощью удлинителей, подключенных к их генератору, вместо использования безобрывного переключателя. Это часто приводит к катастрофе, поскольку не учитываются многие важные меры безопасности.Например, если вы используете генератор без автоматического переключателя во время отключения электроэнергии, генератор все еще может работать, когда снова будет подано питание.

Это означает, что он станет независимым от электросети и может вызвать обратную связь. В этом случае цепь становится перегруженной, а генератор также может быть перегружен — и то, и другое может быть повреждено, а также существует риск поражения электрическим током и возгорания, а также повреждения вашей бытовой техники. Это потому, что мощность от генератора будет возвращаться по линии.Подключение генератора напрямую к дому без переключателя передачи может иметь катастрофические последствия и даже привести к летальному исходу.

Что такое передаточный переключатель генератора?

Автоматический выключатель генератора используется для изоляции генератора и дома от электросети. Он используется для предотвращения обратной подачи электроэнергии от генератора в сеть. Это снизит риск возникновения искры или даже травм работников электросетей, которые могут прийти на ремонтные работы для восстановления подачи электроэнергии.Передаточный переключатель останавливает подачу электроэнергии из сети в дом во время работы генератора. Это важно для предотвращения электрического пожара или даже возгорания генератора.

Безобрывный переключатель генератора — это единственный способ безопасно запускать основные приборы, подключенные к блоку предохранителей или панели автоматического выключателя. Поскольку многие основные устройства подключены напрямую к вашей плате, или может быть сложно вытащить и попытаться подключить их к удлинителю вашего генератора.Таким образом, установка безобрывного переключателя генератора решит все эти проблемы.

Кто может установить автоматический переключатель генератора?

Для установки автоматического выключателя генератора потребуются услуги профессионального и опытного электрика 2 уровня. Они — единственные профессионалы, способные работать с питанием под напряжением в вашем распределительном щите и устанавливать главный автоматический переключатель, который подключит резервный генератор к вашему дому. Они обсудят несколько различных вариантов выбора коммутатора, который вы хотите установить.

Существует два типа переключателей генератора, которые может установить электрик уровня 2: автоматический переключатель генератора и ручной переключатель.

Автоматический переключатель резерва. Этот переключатель генератора автоматически подключит ваш дом обратно к электросети и отключит его от генератора. Его также можно подключить к резервной батарее или ИБП — источнику бесперебойного питания, то есть к резервной батарее. Автоматические переключатели резерва имеют разные возможности — их можно запрограммировать на управление питанием.Однако эти автоматические переключатели могут быть довольно дорогими.

Ручной переключатель резерва. Ручные переключатели для подключения вашего генератора довольно просты. Вы вручную поворачиваете переключатель, чтобы подключиться к источнику питания. Вам нужно будет вручную пройти и определить, какие области вашего дома вы хотите подключить, и медленно включать их, одновременно проверяя нагрузку на свой генератор.
